L'analyse de l'habitat chaoui

1. REPUBLIQUE ALGERIENNE DEMOCRATIQUE PUBLIQUE
UNIVERSITE BATNA 1
INSTITUT D’ARCHITECTURE ET D’URBANISME
DEPARTEMENT D’ARCHITECTURE
EXPOSE SUR :
L’ARCHITECTURE VERNACULAIRE EN ALGERIE
EXEMPLE :
LA MAISON CHAOUI
REALISE PAR :
Baatach Salim
Ben terki Touba Benaicha Latifa
Benamor Amani Bakhouche Sara
ANNEE UNIVERSITAIRE:2015/2016
GROUPE TD :
N°1

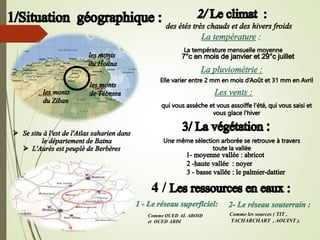

3. Comme OUED AL ABOID
et OUED ABDI
Comme les sources ( TIT ,
TACHARCHART , AOUINT ).

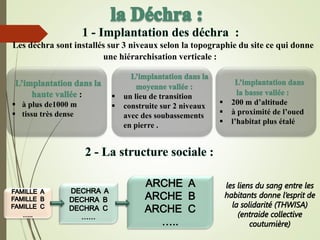

5. Les déchra sont installés sur 3 niveaux selon la topographie du site ce qui donne
une hiérarchisation verticale :
:
 à plus de1000 m
 tissu très dense
 un lieu de transition
 construite sur 2 niveaux
avec des soubassements
en pierre .
 200 m d’altitude
 à proximité de l’oued
 l’habitat plus étalé

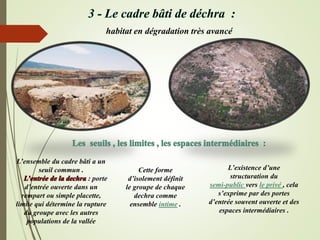

6. habitat en dégradation très avancé
L’ensemble du cadre bâti a un
seuil commun .
L’entrée de la dechra : porte
d’entrée ouverte dans un
rempart ou simple placette,
limite qui détermine la rupture
du groupe avec les autres
populations de la vallée
Cette forme
d’isolement définit
le groupe de chaque
dechra comme
ensemble intime .
L’existence d’une
structuration du
semi-public vers le privé , cela
s’exprime par des portes
d’entrée souvent ouverte et des
espaces intermédiaires .

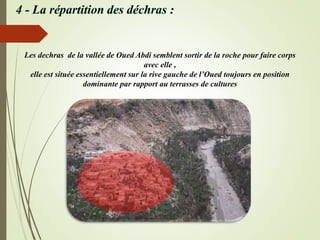

7. Les dechras de la vallée de Oued Abdi semblent sortir de la roche pour faire corps
avec elle ,
elle est située essentiellement sur la rive gauche de l’Oued toujours en position
dominante par rapport au terrasses de cultures

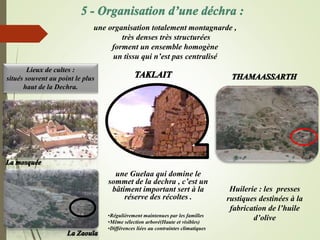

8. une organisation totalement montagnarde ,
très denses très structurées
forment un ensemble homogène
un tissu qui n’est pas centralisé
Lieux de cultes :
situés souvent au point le plus
haut de la Dechra.
une Guelaa qui domine le
sommet de la dechra , c’est un
bâtiment important sert à la
réserve des récoltes .
•Régulièrement maintenues par les familles
•Même sélection arboré(Haute et visibles)
•Différences liées au contraintes climatiques
Huilerie : les presses
rustiques destinées à la
fabrication de l’huile
d’olive

9. Analyse d’un
habitat
traditionnelle
Chaoui

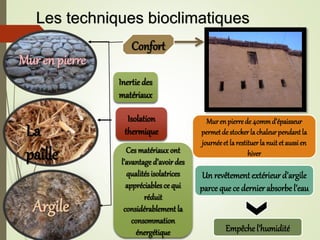

10. Mur en pierre
La
paille
Argile
Murenpierrede 40mmd’épaisseur
permetde stockerlachaleurpendantla
journéeet larestituerla nuitetaussien
hiver
Un revêtementextérieur d’argile
parce que ce dernier absorbe l’eau
Empêche l’humidité
Ces matériaux ont
l’avantage d’avoir des
qualitésisolatrices
appréciables ce qui
réduit
considérablement la
consommation
énergétique
Confort
Inertie des
matériaux
Isolation
thermique
Les techniques bioclimatiques

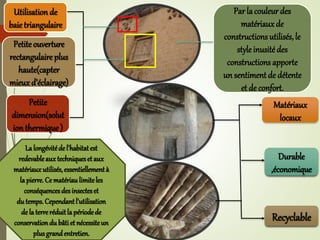

11. Utilisation de
baietriangulaire
Petite ouverture
rectangulaire plus
haute(capter
mieuxd’éclairage)
Petite
dimension(solut
ion thermique)
Matériaux
locaux
Durable
,économique
Recyclable
Par la couleur des
matériauxde
constructions utilisés, le
style inusité des
constructions apporte
un sentiment de détente
et de confort.
Lalongévitéde l'habitatest
redevableauxtechniqueset aux
matériauxutilisés,essentiellementà
lapierre. Ce matériaulimiteles
conséquencesdesinsecteset
du temps.Cependantl'utilisation
de la terreréduitla périodede
conservationdu bâtiet nécessiteun
plusgrandentretien.

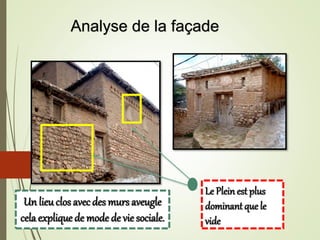

12. Le Plein est plus
dominantque le
vide
Un lieu clos avecdes murs aveugle
cela explique de mode de vie sociale.
Analyse de la façade

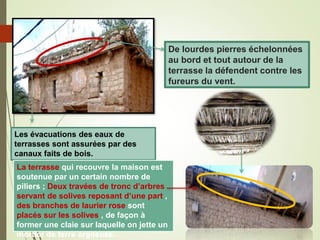

13. De lourdes pierres échelonnées
au bord et tout autour de la
terrasse la défendent contre les
fureurs du vent.
Les évacuations des eaux de
terrasses sont assurées par des
canaux faits de bois.
La terrasse qui recouvre la maison est
soutenue par un certain nombre de
piliers ; Deux travées de tronc d’arbres
servant de solives reposant d’une part ,
des branches de laurier rose sont
placés sur les solives , de façon à
former une claie sur laquelle on jette un
mortier de terre argileuse.

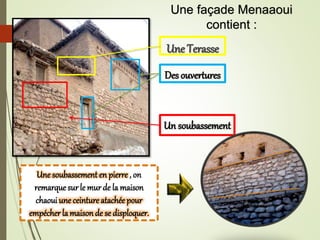

14. Une Terasse
Des ouvertures
Un soubassement
Une soubassement en pierre , on
remarque sur le mur de la maison
chaoui une ceinture atachée pour
empécher la maisonde se disploquer.
Une façade Menaaoui
contient :

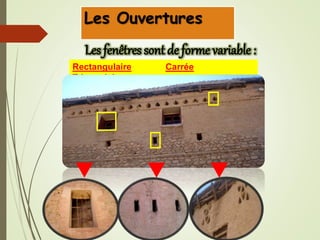

15. Les Ouvertures
Rectangulaire Carrée
Triangulaire
Les fenêtres sont de forme variable :

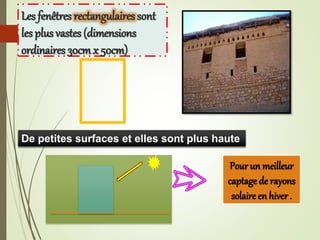

16. Les fenêtres rectangulaires sont
les plus vastes (dimensions
ordinaires 30cmx 50cm)
De petites surfaces et elles sont plus haute
Pour un meilleur
captagede rayons
solaire en hiver .

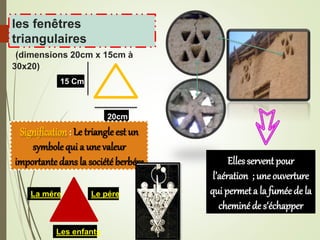

17. les fenêtres
triangulaires
(dimensions 20cm x 15cm à
30x20)
15 Cm
20cm
Signification : Le triangle est un
symbole qui a une valeur
importante dans la société berbére
Le pére
La mére
Les enfants
Elles servent pour
l’aération ; une ouverture
qui permeta la fumée de la
cheminé de s‘échapper

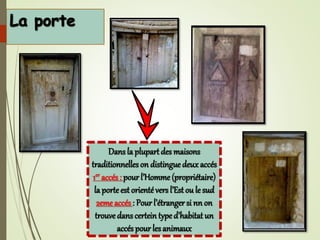

18. Dans la plupart des maisons
traditionnelleson distingue deuxaccés
1er accés : pour l’Homme (propriétaire)
la porteest orientévers l’Est ou le sud
2eme accés : Pour l’étranger si nn on
trouve dans certeintype d’habitat un
accés pour lesanimaux

19. Toutes les portes sont étroites et basses (1ma
1.20mde hauteur et environ75 cm de largeur )
Signe bérbére sur la ported’entrée avec deux ventaux
Lesportes d’intéreure donnant généralement
sur la cour , de dimensionsréduite(1.5m*
0.75m) toujours
Placéesa l’alignement de la face interne du
mur et s’ouvrent en dedans .

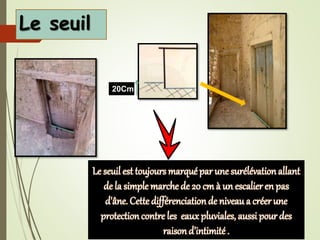

20. Le seuil
20Cm
Le seuil est toujours marquépar une surélévationallant
de la simple marche de 20 cm à un escalier en pas
d'âne. Cette différenciationde niveau a créerune
protectioncontre les eaux pluviales, aussi pour des
raisond’intimité .

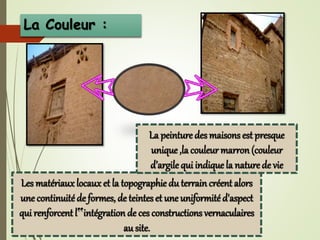

21. La Couleur :
Les matériaux locaux et la topographie du terrain créent alors
une continuitéde formes, de teintes et une uniformité d'aspect
qui renforcent l‟intégration de ces constructions vernaculaires
au site.
La peinture des maisons est presque
unique ,la couleur marron(couleur
d’argile qui indiquela naturede vie

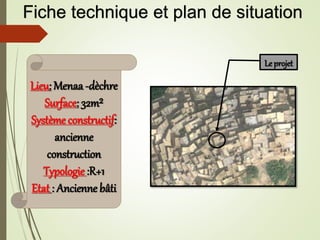

23. Lieu: Menaa -dèchre
Surface: 32m²
Système constructif:
ancienne
construction
Typologie :R+1
Etat : Ancienne bâti
Le projet
Fiche technique et plan de situation

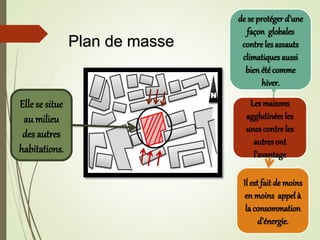

24. N
Elle se situe
au milieu
des autres
habitations.
Lesmaisons
agglutinées les
unes contre les
autresont
l’avantage
de se protéger d’une
façon globales
contre lesassauts
climatiques aussi
bien été comme
hiver.
Il est fait de moins
en moins appelà
la consommation
d’énergie.
Plan de masse

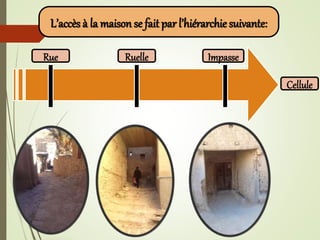

25. Rue Ruelle Impasse
Cellule
L’accès à la maison se fait par l’hiérarchie suivante:

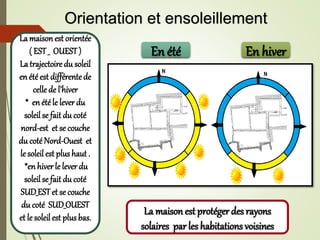

26. En été En hiver
La maisonest orientée
( EST_ OUEST)
La trajectoire du soleil
en été est différentede
celle de l’hiver
* en été le lever du
soleil se fait du coté
nord-est et se couche
du coté Nord-Ouest et
le soleil est plushaut .
*en hiver le lever du
soleil se fait du coté
SUD_ESTet se couche
du coté SUD_OUEST
et le soleil est plus bas.
La maisonest protéger des rayons
solaires par les habitations voisines
Orientation et ensoleillement

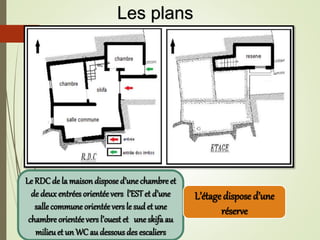

27. Le RDCde la maison dispose d’une chambre et
de deux entrées orientéevers l’ESTet d’une
salle commune orientée vers le sudet une
chambre orientée vers l’ouest et une skifa au
milieuet un WC au dessousdes escaliers
L’étagedispose d’une
réserve
Les plans

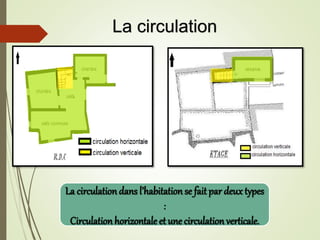

28. La circulationdans l’habitationse fait par deux types
:
Circulationhorizontale et une circulationverticale.
La circulation

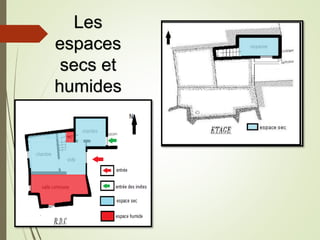

29. Les
espaces
secs et
humides

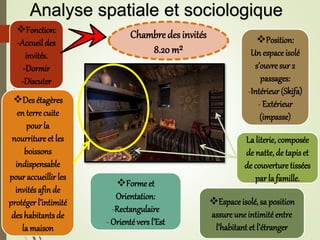

30. Chambre des invités
8.20m²
Fonction:
-Accueildes
invités.
-Dormir
-Discuter
Position:
Un espace isolé
s’ouvre sur 2
passages:
-Intérieur (Skifa)
- Extérieur
(impasse)
Forme et
Orientation:
-Rectangulaire
- Orientévers l’Est
Espace isolé, sa position
assure une intimité entre
l’habitant et l’étranger
Desétagères
en terre cuite
pour la
nourriture et les
boissons
indispensable
pour accueillir les
invités afinde
protéger l’intimité
des habitants de
la maison
La literie, composée
de natte, de tapiset
de couverture tissées
par la famille.
Analyse spatiale et sociologique

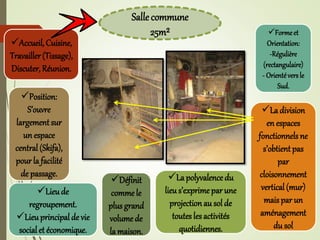

31. Salle commune
25m²
Accueil, Cuisine,
Travailler(Tissage),
Discuter, Réunion.
Position:
S’ouvre
largement sur
un espace
central (Skifa),
pour la facilité
de passage.
Formeet
Orientation:
-Régulière
(rectangulaire)
- Orientéversle
Sud.
Lieude
regroupement.
Lieuprincipal de vie
social et économique.
Définit
comme le
plus grand
volume de
la maison.
La division
en espaces
fonctionnels ne
s’obtient pas
par
cloisonnement
vertical (mur)
mais par un
aménagement
du sol
La polyvalence du
lieus’exprime par une
projection au sol de
toutes les activités
quotidiennes.

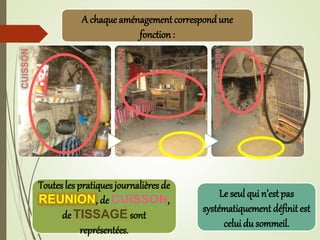

32. CUISSON
CUISSON
CUISSON
et
Tissage
A chaque aménagementcorrespond une
fonction:
Toutes les pratiques journalières de
REUNION, de CUISSON,
de TISSAGE sont
représentées.
Le seul qui n’est pas
systématiquement définit est
celui du sommeil.

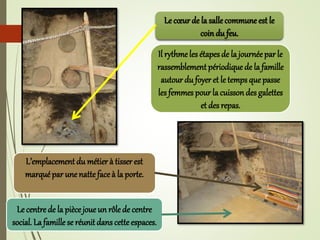

34. Le cœur de la sallecommune est le
coin du feu.
Il rythmeles étapesde la journéepar le
rassemblementpériodique de la famille
autour du foyer et le temps quepasse
les femmes pour la cuisson des galettes
et des repas.
L’emplacement du métier à tisser est
marqué par une nattefaceà la porte.
Le centre de la pièce joue un rôle de centre
social. La famille se réunit dans cette espaces.

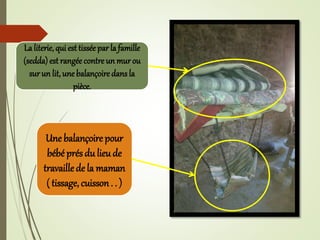

35. La literie, qui est tissée par la famille
(sedda) est rangée contre un mur ou
sur un lit, une balançoire dans la
pièce.
Une balançoire pour
bébé présdu lieu de
travaillede la maman
( tissage, cuisson. . )

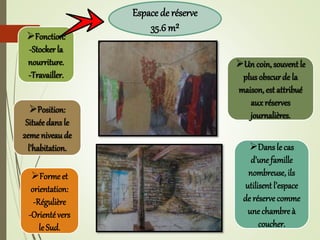

36. Espace de réserve
35.6m²
Fonction:
-Stocker la
nourriture.
-Travailler.
Position:
Situéedans le
2eme niveaude
l’habitation.
Forme et
orientation:
-Régulière
-Orientévers
le Sud.
Un coin, souvent le
plus obscurde la
maison, est attribué
auxréserves
journalières.
Dans le cas
d’une famille
nombreuse, ils
utilisent l’espace
de réserve comme
une chambre à
coucher.

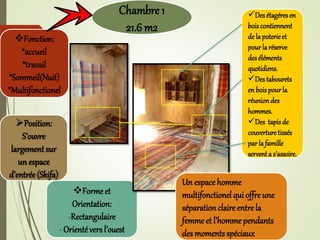

37. Fonction:
*accueil
*travail
*Sommeil(Nuit)
*Multifonctionel
Position:
S’ouvre
largementsur
un espace
d’entrée(Skifa)
Forme et
Orientation:
-Rectangulaire
- Orientévers l’ouest
Un espace homme
multifonctionel qui offre une
séparation claire entre la
femme et l’homme pendants
des momentsspéciaux
Desétagéresen
boiscontiennent
de la poterieet
pourlaréserve
deséléments
quotidiens.
Destabourets
enboispourla
réuniondes
hommes.
Des tapisde
couverturetissés
parla famille
serventa s’assoire.
Chambre 1
21.6 m2

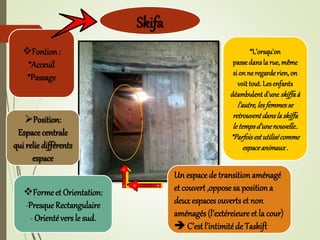

38. Skifa
Fontion :
*Acceuil
*Passage
Position:
Espace centrale
qui relie différents
espace
Forme et Orientation:
-PresqueRectangulaire
- Orientévers le sud.
Un espace de transitionaménagé
et couvert ,oppose sa positiona
deuxespaces ouverts et non
aménagés (l’extéreieure et la cour)
 C’est l’intimitéde Taskift
*L’orsqu'on
passedanslarue,même
si onne regarderien,on
voittout.Lesenfants
déambulentd'uneskiffaà
l'autre,lesfemmesse
retrouventdanslaskiffa
letempsd'unenouvelle..
*Parfoisestutilisécomme
espaceanimaux.

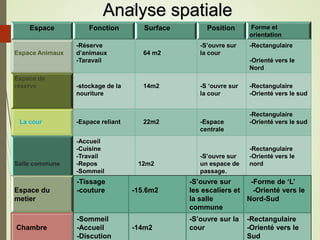

39. Espace Fonction Surface Position Forme et
orientation
Espace Animaux
-Réserve
d’animaux
-Taravail
64 m2
-S’ouvre sur
la cour
-Rectangulaire
-Orienté vers le
Nord
Espace de
réserve -stockage de la
nouriture
14m2 -S ‘ouvre sur
la cour
-Rectangulaire
-Orienté vers le sud
La cour -Espace reliant 22m2 -Espace
centrale
-Rectangulaire
-Orienté vers le sud
Salle commune
-Accueil
-Cuisine
-Travail
-Repos
-Sommeil
-Discution
12m2
-S’ouvre sur
un espace de
passage.
-Rectangulaire
-Orienté vers le
nord
:
Espace du
metier
-Tissage
-couture -15.6m2
-S’ouvre sur
les escaliers et
la salle
commune
-Forme de ‘L’
-Orienté vers le
Nord-Sud
Chambre
-Sommeil
-Accueil
-Discution
-14m2
-S’ouvre sur la
cour
-Rectangulaire
-Orienté vers le
Sud
Analyse spatiale

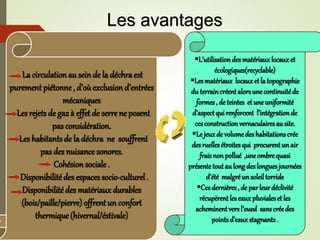

40. La circulation au sein de la déchraest
purement piétonne , d’oùexclusion d’entrées
mécaniques
Les rejets de gaz à effet de serrene posent
pas considération.
Les habitantsde la déchra ne souffrent
pas des nuisance sonores.
Cohésion sociale .
Disponibilitédes espaces socio-culturel.
Disponibilité des matériauxdurables
(bois/paille/pierre) offrent un confort
thermique(hivernal/éstivale)
L’utilisationdesmatériauxlocauxet
écologiques(recyclable)
Lesmatériaux locauxet latopographie
du terraincréentalorsunecontinuitéde
formes, de teintes etune uniformité
d’aspectquirenforcent l’intégrationde
cesconstructionvernaculairesausite.
Le jeuxde volumedeshabitationscrée
desruellesétroitesqui procurentun air
fraisnonpollué ,uneombrequasi
présentetoutaulongdeslonguesjournées
d’été malgréunsoleiltorride
Cesdernières, de parleurdéclivité
récupèrentleseauxpluvialeset les
acheminentversl’oued sanscréedes
pointsd’eauxstagnants.
Les avantages

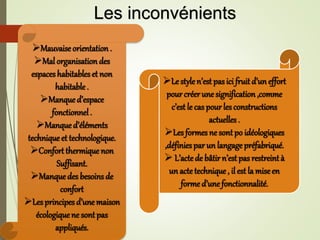

41. Le style n’est pas ici fruit d’un effort
pour créerune signification ,comme
c’est le cas pour lesconstructions
actuelles .
Lesformes ne sont po idéologiques
,définiespar un langage préfabriqué.
 L’actede bâtir n’est pas restreint à
un acte technique , il est la miseen
forme d’une fonctionnalité.
Mauvaise orientation .
Mal organisation des
espaceshabitableset non
habitable .
Manqued’espace
fonctionnel.
Manqued’éléments
technique et technologique.
Confort thermique non
Suffisant.
Manquedes besoins de
confort
Lesprincipes d’une maison
écologiquene sont pas
appliqués.
Les inconvénients
