Maison Fisher
Par Louis Kahn.
Chelghoum Serine
Licence 2 ; Groupe 4

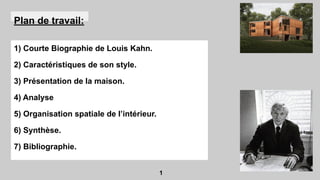

Plan de travail:
1) Courte Biographie de Louis Kahn.
2) Caractéristiques de son style.
3) Présentation de la maison.
4) Analyse
5) Organisation spatiale de l’intérieur.
6) Synthèse.
7) Bibliographie.
1

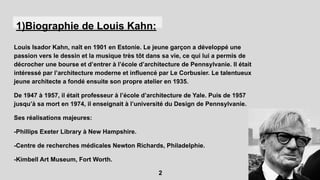

1)Biographie de Louis Kahn:
Louis Isador Kahn, naît en 1901 en Estonie. Le jeune garçon a développé une
passion vers le dessin et la musique très tôt dans sa vie, ce qui lui a permis de
décrocher une bourse et d’entrer à l’école d’architecture de Pennsylvanie. Il était
intéressé par l’architecture moderne et influencé par Le Corbusier. Le talentueux
jeune architecte a fondé ensuite son propre atelier en 1935.
De 1947 à 1957, il était professeur à l’école d’architecture de Yale. Puis de 1957
jusqu’à sa mort en 1974, il enseignait à l’université du Design de Pennsylvanie.
Ses réalisations majeures:
-Phillips Exeter Library à New Hampshire.
-Centre de recherches médicales Newton Richards, Philadelphie.
-Kimbell Art Museum, Fort Worth.
2

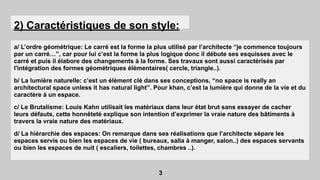

2) Caractéristiques de son style:
a/ L’ordre géométrique: Le carré est la forme la plus utilisé par l’architecte “je commence toujours
par un carré…”, car pour lui c’est la forme la plus logique donc il débute ses esquisses avec le
carré et puis il élabore des changements à la forme. Ses travaux sont aussi caractérisés par
l'intégration des formes géométriques élémentaires( cercle, triangle..).
b/ La lumière naturelle: c’est un élément clé dans ses conceptions, “no space is really an
architectural space unless it has natural light”. Pour khan, c’est la lumière qui donne de la vie et du
caractère à un espace.
c/ Le Brutalisme: Louis Kahn utilisait les matériaux dans leur état brut sans essayer de cacher
leurs défauts, cette honnêteté explique son intention d’exprimer la vraie nature des bâtiments à
travers la vraie nature des matériaux.
d/ La hiérarchie des espaces: On remarque dans ses réalisations que l’architecte sépare les
espaces servis ou bien les espaces de vie ( bureaux, salla à manger, salon..) des espaces servants
ou bien les espaces de nuit ( escaliers, toilettes, chambres ..).
3

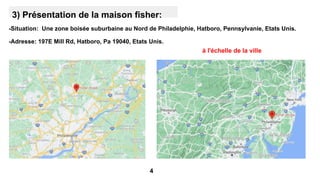

3) Présentation de la maison fisher:
-Situation: Une zone boisée suburbaine au Nord de Philadelphie, Hatboro, Pennsylvanie, Etats Unis.
-Adresse: 197E Mill Rd, Hatboro, Pa 19040, Etats Unis.
4
à l'échelle de la ville
à l'échelle du quartier

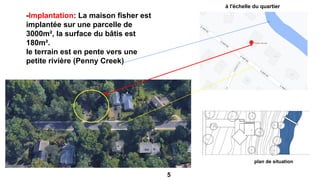

-Implantation: La maison fisher est
implantée sur une parcelle de
3000m², la surface du bâtis est
180m².
le terrain est en pente vers une
petite rivière (Penny Creek)
plan de situation
5

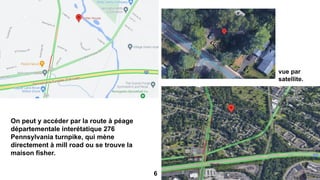

On peut y accéder par la route à péage
départementale interétatique 276
Pennsylvania turnpike, qui mène
directement à mill road ou se trouve la
maison fisher.
vue par
satellite.
6

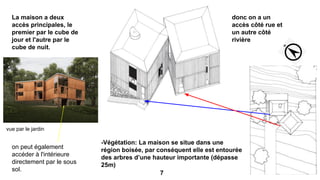

La maison a deux
accès principales, le
premier par le cube de
jour et l'autre par le
cube de nuit.
donc on a un
accès côté rue et
un autre côté
rivière
-Végétation: La maison se situe dans une
région boisée, par conséquent elle est entourée
des arbres d’une hauteur importante (dépasse
25m)
on peut également
accéder à l'intérieure
directement par le sous
sol.
vue par le jardin
7

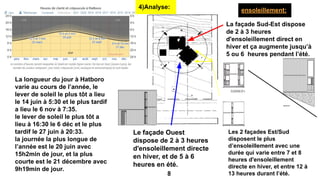

ensoleillement:
La longueur du jour à Hatboro
varie au cours de l’année, le
lever de soleil le plus tôt a lieu
le 14 juin à 5:30 et le plus tardif
a lieu le 6 nov à 7:35.
le lever de soleil le plus tôt a
lieu à 16:30 le 6 déc et le plus
tardif le 27 juin à 20:33.
la journée la plus longue de
l’année est le 20 juin avec
15h2min de jour, et la plus
courte est le 21 décembre avec
9h19min de jour.
La façade Sud-Est dispose
de 2 à 3 heures
d'ensoleillement direct en
hiver et ça augmente jusqu’à
5 ou 6 heures pendant l’été.
Les 2 façades Est/Sud
disposent le plus
d’ensoleillement avec une
durée qui varie entre 7 et 8
heures d'ensoleillement
directe en hiver, et entre 12 à
13 heures durant l’été.
Le façade Ouest
dispose de 2 à 3 heures
d'ensoleillement directe
en hiver, et de 5 à 6
heures en été.
8
4)Analyse:

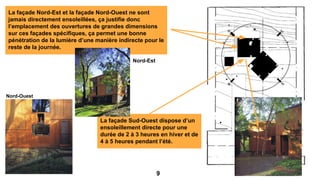

La façade Sud-Ouest dispose d’un
ensoleillement directe pour une
durée de 2 à 3 heures en hiver et de
4 à 5 heures pendant l’été.
La façade Nord-Est et la façade Nord-Ouest ne sont
jamais directement ensoleillées, ça justifie donc
l’emplacement des ouvertures de grandes dimensions
sur ces façades spécifiques, ça permet une bonne
pénétration de la lumière d’une manière indirecte pour le
reste de la journée.
Nord-Ouest
Nord-Est
9

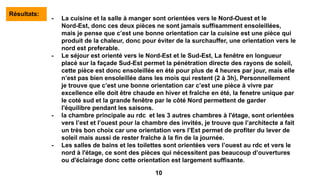

Résultats:
- La cuisine et la salle à manger sont orientées vers le Nord-Ouest et le
Nord-Est, donc ces deux pièces ne sont jamais suffisamment ensoleillées,
mais je pense que c’est une bonne orientation car la cuisine est une pièce qui
produit de la chaleur, donc pour éviter de la surchauffer, une orientation vers le
nord est preferable.
- Le séjour est orienté vers le Nord-Est et le Sud-Est, La fenêtre en longueur
placé sur la façade Sud-Est permet la pénétration directe des rayons de soleil,
cette pièce est donc ensoleillée en été pour plus de 4 heures par jour, mais elle
n’est pas bien ensoleillée dans les mois qui restent (2 à 3h), Personnellement
je trouve que c’est une bonne orientation car c’est une pièce à vivre par
excellence elle doit être chaude en hiver et fraîche en été, la fenetre unique par
le coté sud et la grande fenêtre par le côté Nord permettent de garder
l'équilibre pendant les saisons.
- la chambre principale au rdc et les 3 autres chambres à l'étage, sont orientées
vers l’est et l’ouest pour la chambre des invités, je trouve que l’architecte a fait
un très bon choix car une orientation vers l’Est permet de profiter du lever de
soleil mais aussi de rester fraîche à la fin de la journée.
- Les salles de bains et les toilettes sont orientées vers l’ouest au rdc et vers le
nord à l'étage, ce sont des pièces qui nécessitent pas beaucoup d’ouvertures
ou d'éclairage donc cette orientation est largement suffisante.
10

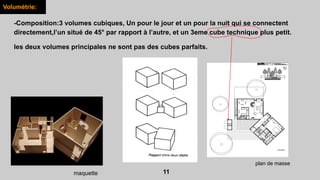

-Composition:3 volumes cubiques, Un pour le jour et un pour la nuit qui se connectent
directement,l’un situé de 45° par rapport à l’autre, et un 3eme cube technique plus petit.
les deux volumes principales ne sont pas des cubes parfaits.
plan de masse
maquette 11
Volumétrie:

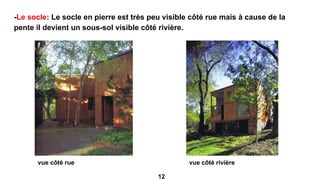

-Le socle: Le socle en pierre est très peu visible côté rue mais à cause de la
pente il devient un sous-sol visible côté rivière.
vue côté rue vue côté rivière
12

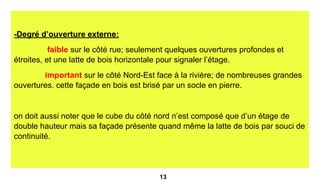

-Degré d’ouverture externe:
faible sur le côté rue; seulement quelques ouvertures profondes et
étroites, et une latte de bois horizontale pour signaler l’étage.
important sur le côté Nord-Est face à la rivière; de nombreuses grandes
ouvertures. cette façade en bois est brisé par un socle en pierre.
on doit aussi noter que le cube du côté nord n’est composé que d’un étage de
double hauteur mais sa façade présente quand même la latte de bois par souci de
continuité.
13

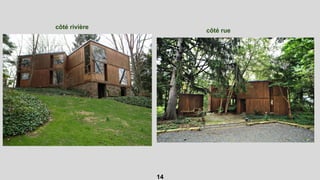

côté rivière
côté rue
14

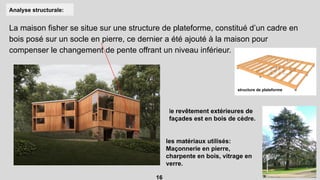

Analyse structurale:
La maison fisher se situe sur une structure de plateforme, constitué d’un cadre en
bois posé sur un socle en pierre, ce dernier a été ajouté à la maison pour
compenser le changement de pente offrant un niveau inférieur.
structure de plateforme
le revêtement extérieures de
façades est en bois de cèdre.
les matériaux utilisés:
Maçonnerie en pierre,
charpente en bois, vitrage en
verre.
16

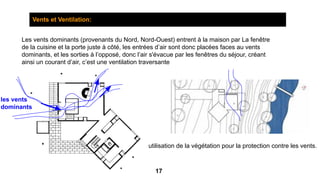

Vents et Ventilation:
Les vents dominants (provenants du Nord, Nord-Ouest) entrent à la maison par La fenêtre
de la cuisine et la porte juste à côté, les entrées d’air sont donc placées faces au vents
dominants, et les sorties à l’opposé, donc l’air s'évacue par les fenêtres du séjour, créant
ainsi un courant d’air, c’est une ventilation traversante
les vents
dominants
utilisation de la végétation pour la protection contre les vents.
17

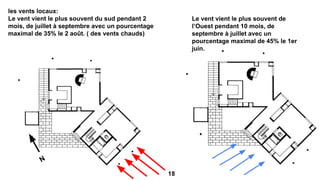

les vents locaux:
Le vent vient le plus souvent du sud pendant 2
mois, de juillet à septembre avec un pourcentage
maximal de 35% le 2 août. ( des vents chauds)
N
Le vent vient le plus souvent de
l’Ouest pendant 10 mois, de
septembre à juillet avec un
pourcentage maximal de 45% le 1er
juin.
18

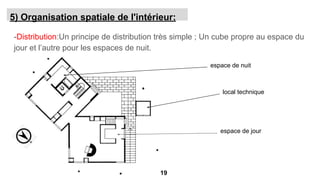

5) Organisation spatiale de l'intérieur:
-Distribution:Un principe de distribution très simple ; Un cube propre au espace du
jour et l’autre pour les espaces de nuit.
local technique
espace de jour
espace de nuit
19

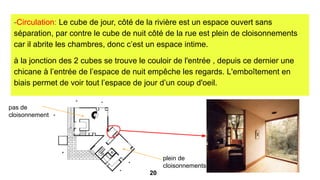

-Circulation: Le cube de jour, côté de la rivière est un espace ouvert sans
séparation, par contre le cube de nuit côté de la rue est plein de cloisonnements
car il abrite les chambres, donc c’est un espace intime.
à la jonction des 2 cubes se trouve le couloir de l'entrée , depuis ce dernier une
chicane à l’entrée de l’espace de nuit empêche les regards. L'emboîtement en
biais permet de voir tout l’espace de jour d’un coup d'oeil.
20
pas de
cloisonnement
plein de
cloisonnements

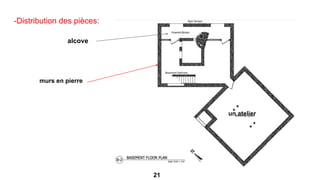

-Distribution des pièces:
21
murs en pierre
un atelier
alcove
22

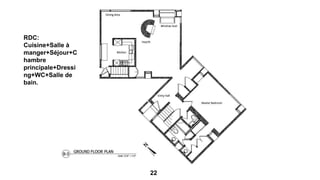

RDC:
Cuisine+Salle à
manger+Séjour+C
hambre
principale+Dressi
ng+WC+Salle de
bain.

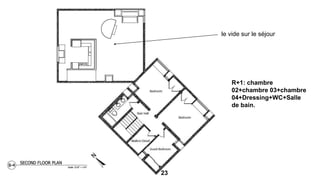

le vide sur le séjour
23
R+1: chambre
02+chambre 03+chambre
04+Dressing+WC+Salle
de bain.

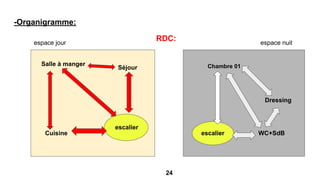

-Organigramme:
RDC:
escalier
Séjour
Salle à manger
Cuisine escalier
Chambre 01
Dressing
WC+SdB
espace jour espace nuit
24

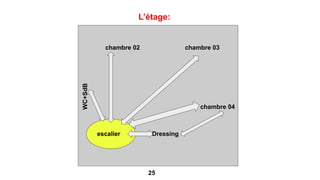

L’étage:
escalier
chambre 02 chambre 03
chambre 04
Dressing
WC+SdB
25

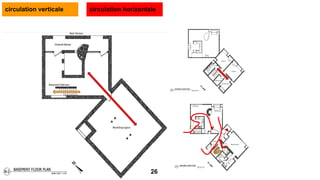

circulation verticale circulation horizontale
26

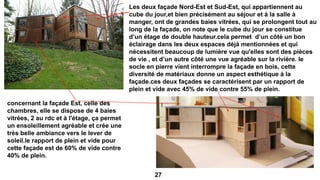

Les deux façade Nord-Est et Sud-Est, qui appartiennent au
cube du jour,et bien précisément au séjour et à la salle à
manger, ont de grandes baies vitrées, qui se prolongent tout au
long de la façade, on note que le cube du jour se constitue
d’un étage de double hauteur.cela permet d’un côté un bon
éclairage dans les deux espaces déjà mentionnées et qui
nécessitent beaucoup de lumière vue qu'elles sont des pièces
de vie , et d’un autre côté une vue agréable sur la rivière. le
socle en pierre vient interrompre la façade en bois, cette
diversité de matériaux donne un aspect esthétique à la
façade.ces deux façades se caractérisent par un rapport de
plein et vide avec 45% de vide contre 55% de plein.
concernant la façade Est, celle des
chambres, elle se dispose de 4 baies
vitrées, 2 au rdc et à l'étage, ça permet
un ensoleillement agréable et crée une
très belle ambiance vers le lever de
soleil.le rapport de plein et vide pour
cette façade est de 60% de vide contre
40% de plein.
27

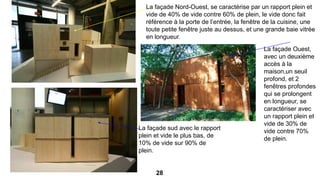

La façade Nord-Ouest, se caractérise par un rapport plein et
vide de 40% de vide contre 60% de plein, le vide donc fait
référence à la porte de l’entrée, la fenêtre de la cuisine, une
toute petite fenêtre juste au dessus, et une grande baie vitrée
en longueur.
La façade Ouest,
avec un deuxième
accès à la
maison,un seuil
profond, et 2
fenêtres profondes
qui se prolongent
en longueur, se
caractériser avec
un rapport plein et
vide de 30% de
vide contre 70%
de plein.
La façade sud avec le rapport
plein et vide le plus bas, de
10% de vide sur 90% de
plein.
28

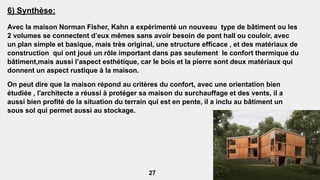

6) Synthèse:
Avec la maison Norman Fisher, Kahn a expérimenté un nouveau type de bâtiment ou les
2 volumes se connectent d’eux mêmes sans avoir besoin de pont hall ou couloir, avec
un plan simple et basique, mais très original, une structure efficace , et des matériaux de
construction qui ont joué un rôle important dans pas seulement le confort thermique du
bâtiment,mais aussi l’aspect esthétique, car le bois et la pierre sont deux matériaux qui
donnent un aspect rustique à la maison.
On peut dire que la maison répond au critères du confort, avec une orientation bien
étudiée , l'architecte a réussi à protéger sa maison du surchauffage et des vents, il a
aussi bien profité de la situation du terrain qui est en pente, il a inclu au bâtiment un
sous sol qui permet aussi au stockage.
27

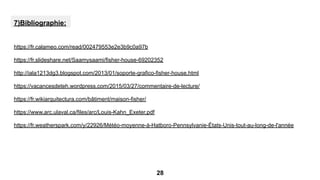

7)Bibliographie:
https://fr.calameo.com/read/002479553e2e3b9c0a97b
https://fr.slideshare.net/Saamysaami/fisher-house-69202352
http://iala1213dg3.blogspot.com/2013/01/soporte-grafico-fisher-house.html
https://vacancesdeteh.wordpress.com/2015/03/27/commentaire-de-lecture/
https://fr.wikiarquitectura.com/bâtiment/maison-fisher/
https://www.arc.ulaval.ca/files/arc/Louis-Kahn_Exeter.pdf
https://fr.weatherspark.com/y/22926/Météo-moyenne-à-Hatboro-Pennsylvanie-États-Unis-tout-au-long-de-l'année
28

Contenu connexe

Tendances

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif
Archi UHBBC

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire
Sami Sahli

villa tugendhat mais van der rohe
villa tugendhat mais van der rohevilla tugendhat mais van der rohe
villa tugendhat mais van der rohe
Slimane Kemiha

Ville ronde BAGDAD
Ville ronde BAGDADVille ronde BAGDAD
Ville ronde BAGDAD
architecture générale

Confort en architecture
Confort en architectureConfort en architecture
Confort en architectureSami Sahli

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences
ghafour abdou

Koshino
KoshinoKoshino
Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat
Sami Sahli

Architecture kabyle (1)
Architecture kabyle (1)Architecture kabyle (1)
Architecture kabyle (1)
felfoula Rossa

Fleur de seine.pptnn
Fleur de seine.pptnnFleur de seine.pptnn
Fleur de seine.pptnn
Mohamed Ziane

Robbie house
Robbie houseRobbie house
Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade
Roumaissa Saib

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptx
AMINFERNANE

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaouiHiba Architecte

Maison tristan tzara
Maison tristan tzaraMaison tristan tzara
Maison tristan tzara
Aziz Limane

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
Mȉss ArćhiťeĉtuƦā


Tendances (20)

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire

villa tugendhat mais van der rohe
villa tugendhat mais van der rohevilla tugendhat mais van der rohe
villa tugendhat mais van der rohe

Ville ronde BAGDAD
Ville ronde BAGDADVille ronde BAGDAD
Ville ronde BAGDAD

Confort en architecture
Confort en architectureConfort en architecture
Confort en architecture

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences

Confort 01
Confort 01Confort 01
Confort 01

Koshino
KoshinoKoshino
Koshino

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat

La maison kabyle lounis
La maison kabyle lounisLa maison kabyle lounis
La maison kabyle lounis

Architecture kabyle (1)
Architecture kabyle (1)Architecture kabyle (1)
Architecture kabyle (1)

Fleur de seine.pptnn
Fleur de seine.pptnnFleur de seine.pptnn
Fleur de seine.pptnn

Robbie house
Robbie houseRobbie house
Robbie house

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptx

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaoui

Maison tristan tzara
Maison tristan tzaraMaison tristan tzara
Maison tristan tzara

Numausus
NumaususNumausus
Numausus

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...


Similaire à Analyse de la maison fisher

Maison chinoise
Maison chinoiseMaison chinoise
Maison chinoiseSami Sahli

L'analyse de la dechra à menaa
L'analyse de la dechra à menaaL'analyse de la dechra à menaa
L'analyse de la dechra à menaa
ToubaBenterki

Analyse cite fruges -version française
Analyse cite fruges -version françaiseAnalyse cite fruges -version française
Analyse cite fruges -version française
Mohamed Amine

Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...
Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...
Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...
fdebas

Analyse maison traditionnelle
Analyse maison traditionnelleAnalyse maison traditionnelle
Analyse maison traditionnelle
Moumou AzOo

Hassan fethy houria.pptx
Hassan fethy houria.pptxHassan fethy houria.pptx
Hassan fethy houria.pptxSouha Üstün

analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House
analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar Houseanalyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House
analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House
sabrine58

L'analyse de l'habitat chaoui
L'analyse de l'habitat chaouiL'analyse de l'habitat chaoui
L'analyse de l'habitat chaoui
ToubaBenterki

Les villas romaines de la colline de l’odeon
Les villas romaines de la colline de l’odeonLes villas romaines de la colline de l’odeon
Les villas romaines de la colline de l’odeon
Khalil Gaâloul

Maison-Sur-La-Cascade-3 analyse thé.pptx
Maison-Sur-La-Cascade-3 analyse thé.pptxMaison-Sur-La-Cascade-3 analyse thé.pptx
Maison-Sur-La-Cascade-3 analyse thé.pptx
CherifiMedben

Les Gites touristiques
Les Gites touristiquesLes Gites touristiques
Les Gites touristiques
Islem Mehimdet


Similaire à Analyse de la maison fisher (11)

Maison chinoise
Maison chinoiseMaison chinoise
Maison chinoise

L'analyse de la dechra à menaa
L'analyse de la dechra à menaaL'analyse de la dechra à menaa
L'analyse de la dechra à menaa

Analyse cite fruges -version française
Analyse cite fruges -version françaiseAnalyse cite fruges -version française
Analyse cite fruges -version française

Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...
Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...
Vente maison, real estate, Provence, France, aix-en-provence, bastide, mas, m...

Analyse maison traditionnelle
Analyse maison traditionnelleAnalyse maison traditionnelle
Analyse maison traditionnelle

Hassan fethy houria.pptx
Hassan fethy houria.pptxHassan fethy houria.pptx
Hassan fethy houria.pptx

analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House
analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar Houseanalyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House
analyse-architectural-des-maison-house-on-the-hills-and-Charred Cedar House

L'analyse de l'habitat chaoui
L'analyse de l'habitat chaouiL'analyse de l'habitat chaoui
L'analyse de l'habitat chaoui

Les villas romaines de la colline de l’odeon
Les villas romaines de la colline de l’odeonLes villas romaines de la colline de l’odeon
Les villas romaines de la colline de l’odeon

Maison-Sur-La-Cascade-3 analyse thé.pptx
Maison-Sur-La-Cascade-3 analyse thé.pptxMaison-Sur-La-Cascade-3 analyse thé.pptx
Maison-Sur-La-Cascade-3 analyse thé.pptx

Les Gites touristiques
Les Gites touristiquesLes Gites touristiques
Les Gites touristiques


Analyse de la maison fisher

  • 1. Maison Fisher Par Louis Kahn. Chelghoum Serine Licence 2 ; Groupe 4
  • 2. Plan de travail: 1) Courte Biographie de Louis Kahn. 2) Caractéristiques de son style. 3) Présentation de la maison. 4) Analyse 5) Organisation spatiale de l’intérieur. 6) Synthèse. 7) Bibliographie. 1
  • 3. 1)Biographie de Louis Kahn: Louis Isador Kahn, naît en 1901 en Estonie. Le jeune garçon a développé une passion vers le dessin et la musique très tôt dans sa vie, ce qui lui a permis de décrocher une bourse et d’entrer à l’école d’architecture de Pennsylvanie. Il était intéressé par l’architecture moderne et influencé par Le Corbusier. Le talentueux jeune architecte a fondé ensuite son propre atelier en 1935. De 1947 à 1957, il était professeur à l’école d’architecture de Yale. Puis de 1957 jusqu’à sa mort en 1974, il enseignait à l’université du Design de Pennsylvanie. Ses réalisations majeures: -Phillips Exeter Library à New Hampshire. -Centre de recherches médicales Newton Richards, Philadelphie. -Kimbell Art Museum, Fort Worth. 2
  • 4. 2) Caractéristiques de son style: a/ L’ordre géométrique: Le carré est la forme la plus utilisé par l’architecte “je commence toujours par un carré…”, car pour lui c’est la forme la plus logique donc il débute ses esquisses avec le carré et puis il élabore des changements à la forme. Ses travaux sont aussi caractérisés par l'intégration des formes géométriques élémentaires( cercle, triangle..). b/ La lumière naturelle: c’est un élément clé dans ses conceptions, “no space is really an architectural space unless it has natural light”. Pour khan, c’est la lumière qui donne de la vie et du caractère à un espace. c/ Le Brutalisme: Louis Kahn utilisait les matériaux dans leur état brut sans essayer de cacher leurs défauts, cette honnêteté explique son intention d’exprimer la vraie nature des bâtiments à travers la vraie nature des matériaux. d/ La hiérarchie des espaces: On remarque dans ses réalisations que l’architecte sépare les espaces servis ou bien les espaces de vie ( bureaux, salla à manger, salon..) des espaces servants ou bien les espaces de nuit ( escaliers, toilettes, chambres ..). 3
  • 5. 3) Présentation de la maison fisher: -Situation: Une zone boisée suburbaine au Nord de Philadelphie, Hatboro, Pennsylvanie, Etats Unis. -Adresse: 197E Mill Rd, Hatboro, Pa 19040, Etats Unis. 4 à l'échelle de la ville
  • 6. à l'échelle du quartier -Implantation: La maison fisher est implantée sur une parcelle de 3000m², la surface du bâtis est 180m². le terrain est en pente vers une petite rivière (Penny Creek) plan de situation 5
  • 7. On peut y accéder par la route à péage départementale interétatique 276 Pennsylvania turnpike, qui mène directement à mill road ou se trouve la maison fisher. vue par satellite. 6
  • 8. La maison a deux accès principales, le premier par le cube de jour et l'autre par le cube de nuit. donc on a un accès côté rue et un autre côté rivière -Végétation: La maison se situe dans une région boisée, par conséquent elle est entourée des arbres d’une hauteur importante (dépasse 25m) on peut également accéder à l'intérieure directement par le sous sol. vue par le jardin 7
  • 9. ensoleillement: La longueur du jour à Hatboro varie au cours de l’année, le lever de soleil le plus tôt a lieu le 14 juin à 5:30 et le plus tardif a lieu le 6 nov à 7:35. le lever de soleil le plus tôt a lieu à 16:30 le 6 déc et le plus tardif le 27 juin à 20:33. la journée la plus longue de l’année est le 20 juin avec 15h2min de jour, et la plus courte est le 21 décembre avec 9h19min de jour. La façade Sud-Est dispose de 2 à 3 heures d'ensoleillement direct en hiver et ça augmente jusqu’à 5 ou 6 heures pendant l’été. Les 2 façades Est/Sud disposent le plus d’ensoleillement avec une durée qui varie entre 7 et 8 heures d'ensoleillement directe en hiver, et entre 12 à 13 heures durant l’été. Le façade Ouest dispose de 2 à 3 heures d'ensoleillement directe en hiver, et de 5 à 6 heures en été. 8 4)Analyse:
  • 10. La façade Sud-Ouest dispose d’un ensoleillement directe pour une durée de 2 à 3 heures en hiver et de 4 à 5 heures pendant l’été. La façade Nord-Est et la façade Nord-Ouest ne sont jamais directement ensoleillées, ça justifie donc l’emplacement des ouvertures de grandes dimensions sur ces façades spécifiques, ça permet une bonne pénétration de la lumière d’une manière indirecte pour le reste de la journée. Nord-Ouest Nord-Est 9
  • 11. Résultats: - La cuisine et la salle à manger sont orientées vers le Nord-Ouest et le Nord-Est, donc ces deux pièces ne sont jamais suffisamment ensoleillées, mais je pense que c’est une bonne orientation car la cuisine est une pièce qui produit de la chaleur, donc pour éviter de la surchauffer, une orientation vers le nord est preferable. - Le séjour est orienté vers le Nord-Est et le Sud-Est, La fenêtre en longueur placé sur la façade Sud-Est permet la pénétration directe des rayons de soleil, cette pièce est donc ensoleillée en été pour plus de 4 heures par jour, mais elle n’est pas bien ensoleillée dans les mois qui restent (2 à 3h), Personnellement je trouve que c’est une bonne orientation car c’est une pièce à vivre par excellence elle doit être chaude en hiver et fraîche en été, la fenetre unique par le coté sud et la grande fenêtre par le côté Nord permettent de garder l'équilibre pendant les saisons. - la chambre principale au rdc et les 3 autres chambres à l'étage, sont orientées vers l’est et l’ouest pour la chambre des invités, je trouve que l’architecte a fait un très bon choix car une orientation vers l’Est permet de profiter du lever de soleil mais aussi de rester fraîche à la fin de la journée. - Les salles de bains et les toilettes sont orientées vers l’ouest au rdc et vers le nord à l'étage, ce sont des pièces qui nécessitent pas beaucoup d’ouvertures ou d'éclairage donc cette orientation est largement suffisante. 10
  • 12. -Composition:3 volumes cubiques, Un pour le jour et un pour la nuit qui se connectent directement,l’un situé de 45° par rapport à l’autre, et un 3eme cube technique plus petit. les deux volumes principales ne sont pas des cubes parfaits. plan de masse maquette 11 Volumétrie:
  • 13. -Le socle: Le socle en pierre est très peu visible côté rue mais à cause de la pente il devient un sous-sol visible côté rivière. vue côté rue vue côté rivière 12
  • 14. -Degré d’ouverture externe: faible sur le côté rue; seulement quelques ouvertures profondes et étroites, et une latte de bois horizontale pour signaler l’étage. important sur le côté Nord-Est face à la rivière; de nombreuses grandes ouvertures. cette façade en bois est brisé par un socle en pierre. on doit aussi noter que le cube du côté nord n’est composé que d’un étage de double hauteur mais sa façade présente quand même la latte de bois par souci de continuité. 13
  • 16. Analyse structurale: La maison fisher se situe sur une structure de plateforme, constitué d’un cadre en bois posé sur un socle en pierre, ce dernier a été ajouté à la maison pour compenser le changement de pente offrant un niveau inférieur. structure de plateforme le revêtement extérieures de façades est en bois de cèdre. les matériaux utilisés: Maçonnerie en pierre, charpente en bois, vitrage en verre. 16
  • 17. Vents et Ventilation: Les vents dominants (provenants du Nord, Nord-Ouest) entrent à la maison par La fenêtre de la cuisine et la porte juste à côté, les entrées d’air sont donc placées faces au vents dominants, et les sorties à l’opposé, donc l’air s'évacue par les fenêtres du séjour, créant ainsi un courant d’air, c’est une ventilation traversante les vents dominants utilisation de la végétation pour la protection contre les vents. 17
  • 18. les vents locaux: Le vent vient le plus souvent du sud pendant 2 mois, de juillet à septembre avec un pourcentage maximal de 35% le 2 août. ( des vents chauds) N Le vent vient le plus souvent de l’Ouest pendant 10 mois, de septembre à juillet avec un pourcentage maximal de 45% le 1er juin. 18
  • 19. 5) Organisation spatiale de l'intérieur: -Distribution:Un principe de distribution très simple ; Un cube propre au espace du jour et l’autre pour les espaces de nuit. local technique espace de jour espace de nuit 19
  • 20. -Circulation: Le cube de jour, côté de la rivière est un espace ouvert sans séparation, par contre le cube de nuit côté de la rue est plein de cloisonnements car il abrite les chambres, donc c’est un espace intime. à la jonction des 2 cubes se trouve le couloir de l'entrée , depuis ce dernier une chicane à l’entrée de l’espace de nuit empêche les regards. L'emboîtement en biais permet de voir tout l’espace de jour d’un coup d'oeil. 20 pas de cloisonnement plein de cloisonnements
  • 21. -Distribution des pièces: 21 murs en pierre un atelier alcove
  • 23. le vide sur le séjour 23 R+1: chambre 02+chambre 03+chambre 04+Dressing+WC+Salle de bain.
  • 24. -Organigramme: RDC: escalier Séjour Salle à manger Cuisine escalier Chambre 01 Dressing WC+SdB espace jour espace nuit 24
  • 25. L’étage: escalier chambre 02 chambre 03 chambre 04 Dressing WC+SdB 25
  • 27. Les deux façade Nord-Est et Sud-Est, qui appartiennent au cube du jour,et bien précisément au séjour et à la salle à manger, ont de grandes baies vitrées, qui se prolongent tout au long de la façade, on note que le cube du jour se constitue d’un étage de double hauteur.cela permet d’un côté un bon éclairage dans les deux espaces déjà mentionnées et qui nécessitent beaucoup de lumière vue qu'elles sont des pièces de vie , et d’un autre côté une vue agréable sur la rivière. le socle en pierre vient interrompre la façade en bois, cette diversité de matériaux donne un aspect esthétique à la façade.ces deux façades se caractérisent par un rapport de plein et vide avec 45% de vide contre 55% de plein. concernant la façade Est, celle des chambres, elle se dispose de 4 baies vitrées, 2 au rdc et à l'étage, ça permet un ensoleillement agréable et crée une très belle ambiance vers le lever de soleil.le rapport de plein et vide pour cette façade est de 60% de vide contre 40% de plein. 27
  • 28. La façade Nord-Ouest, se caractérise par un rapport plein et vide de 40% de vide contre 60% de plein, le vide donc fait référence à la porte de l’entrée, la fenêtre de la cuisine, une toute petite fenêtre juste au dessus, et une grande baie vitrée en longueur. La façade Ouest, avec un deuxième accès à la maison,un seuil profond, et 2 fenêtres profondes qui se prolongent en longueur, se caractériser avec un rapport plein et vide de 30% de vide contre 70% de plein. La façade sud avec le rapport plein et vide le plus bas, de 10% de vide sur 90% de plein. 28
  • 29. 6) Synthèse: Avec la maison Norman Fisher, Kahn a expérimenté un nouveau type de bâtiment ou les 2 volumes se connectent d’eux mêmes sans avoir besoin de pont hall ou couloir, avec un plan simple et basique, mais très original, une structure efficace , et des matériaux de construction qui ont joué un rôle important dans pas seulement le confort thermique du bâtiment,mais aussi l’aspect esthétique, car le bois et la pierre sont deux matériaux qui donnent un aspect rustique à la maison. On peut dire que la maison répond au critères du confort, avec une orientation bien étudiée , l'architecte a réussi à protéger sa maison du surchauffage et des vents, il a aussi bien profité de la situation du terrain qui est en pente, il a inclu au bâtiment un sous sol qui permet aussi au stockage. 27
