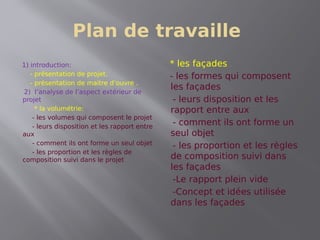

2. Plan de travaille
1) introduction:
- présentation de projet.
- présentation de maitre d’ouvre .
2) l’analyse de l’aspect extérieur de
projet
* la volumétrie:
- les volumes qui composent le projet
- leurs disposition et les rapport entre
aux
- comment ils ont forme un seul objet
- les proportion et les règles de
composition suivi dans le projet
* les façades :
- les formes qui composent
les façades
- leurs disposition et les
rapport entre aux
- comment ils ont forme un
seul objet
- les proportion et les règles
de composition suivi dans
les façades
-Le rapport plein vide
-Concept et idées utilisée
dans les façades

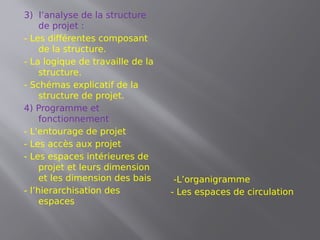

3. 3) l’analyse de la structure
de projet :
- Les différentes composant
de la structure.
- La logique de travaille de la
structure.
- Schémas explicatif de la
structure de projet.
4) Programme et
fonctionnement
- L'entourage de projet
- Les accès aux projet
- Les espaces intérieures de
projet et leurs dimension
et les dimension des bais
- l’hierarchisation des
espaces
-L’organigramme
- Les espaces de circulation
4. Introduction

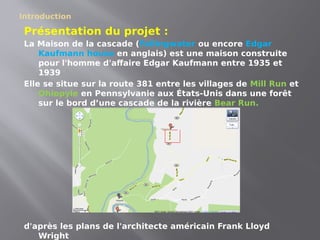

Présentation du projet :
La Maison de la cascade (Fallingwater ou encore Edgar
Kaufmann house en anglais) est une maison construite
pour l'homme d'affaire Edgar Kaufmann entre 1935 et
1939
Elle se situe sur la route 381 entre les villages de Mill Run et
Ohiopyle en Pennsylvanie aux États-Unis dans une forêt
sur le bord d’une cascade de la rivière Bear Run.
d'après les plans de l'architecte américain Frank Lloyd
Wright

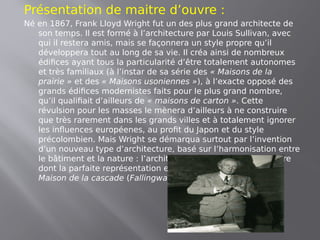

5. Présentation de maitre d’ouvre :
Né en 1867, Frank Lloyd Wright fut un des plus grand architecte de
son temps. Il est formé à l’architecture par Louis Sullivan, avec
qui il restera amis, mais se façonnera un style propre qu’il
développera tout au long de sa vie. Il créa ainsi de nombreux
édifices ayant tous la particularité d’être totalement autonomes
et très familiaux (à l’instar de sa série des « Maisons de la
prairie » et des « Maisons usoniennes »), à l’exacte opposé des
grands édifices modernistes faits pour le plus grand nombre,
qu’il qualifiait d’ailleurs de « maisons de carton ». Cette
révulsion pour les masses le mènera d’ailleurs à ne construire
que très rarement dans les grands villes et à totalement ignorer
les influences européenes, au profit du Japon et du style
précolombien. Mais Wright se démarqua surtout par l’invention
d’un nouveau type d’architecture, basé sur l’harmonisation entre
le bâtiment et la nature : l’architecture organique. Architecture
dont la parfaite représentation est, selon l’avis commun, la
Maison de la cascade (Fallingwater House, en anglais).
6. 2) l’analyse de l’aspect extérieur du projet

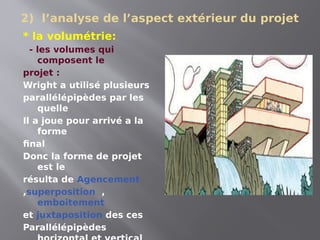

* la volumétrie:
- les volumes qui
composent le
projet :

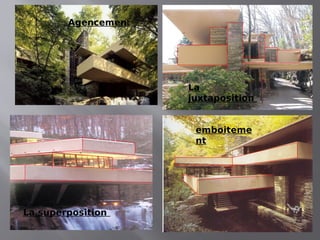

Wright a utilisé plusieurs
parallélépipèdes par les
quelle
Il a joue pour arrivé a la
forme
final
Donc la forme de projet
est le
résulta de Agencement
,superposition ,
emboitement
et juxtaposition des ces
Parallélépipèdes
8. - comment ils ont formé un seul objet?
ces volumes dynamique
verticaux ou horizontaux
structure la maison toute
respectant la dénivellation
et la
stratification de terrain le
faite
d’intégrer ses volumes
horizontalement pour avoir
des
terrasses larges, cette
organisation volumiques
correspond bien au plan de
la
maison car chaque volume
se
défini et définira même
l’espace

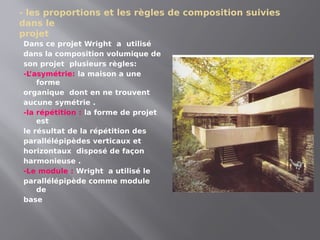

9. - les proportions et les règles de composition suivies
dans le
projet
Dans ce projet Wright a utilisé
dans la composition volumique de
son projet plusieurs règles:
-L
’asymétrie: la maison a une
forme
organique dont en ne trouvent
aucune symétrie .
-la répétition : la forme de projet
est
le résultat de la répétition des
parallélépipèdes verticaux et
horizontaux disposé de façon
harmonieuse .
-Le module : Wright a utilisé le
parallélépipède comme module
de
base

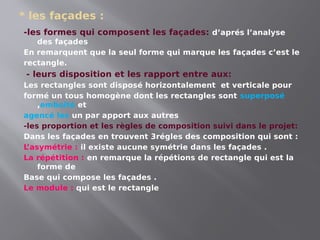

10. * les façades :
-les formes qui composent les façades: d’aprés l’analyse
des façades
En remarquent que la seul forme qui marque les façades c’est le
rectangle.
- leurs disposition et les rapport entre aux:
Les rectangles sont disposé horizontalement et verticale pour
formé un tous homogène dont les rectangles sont superposé
,emboité et
agencé les un par apport aux autres
-les proportion et les règles de composition suivi dans le projet:
Dans les façades en trouvent 3régles des composition qui sont :
L
’asymétrie : il existe aucune symétrie dans les façades .
La répétition : en remarque la répétions de rectangle qui est la
forme de
Base qui compose les façades .
Le module : qui est le rectangle

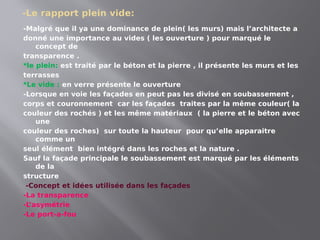

11. -Le rapport plein vide:
-Malgré que il ya une dominance de plein( les murs) mais l’architecte a
donné une importance au vides ( les ouverture ) pour marqué le
concept de
transparence .
*le plein: est traité par le béton et la pierre , il présente les murs et les
terrasses
*Le vide : en verre présente le ouverture
-Lorsque en voie les façades en peut pas les divisé en soubassement ,
corps et couronnement car les façades traites par la même couleur( la
couleur des rochés ) et les même matériaux ( la pierre et le béton avec
une
couleur des roches) sur toute la hauteur pour qu’elle apparaitre
comme un
seul élément bien intégré dans les roches et la nature .
Sauf la façade principale le soubassement est marqué par les éléments
de la
structure
-Concept et idées utilisée dans les façades
-La transparence
-L
’asymétrie
-Le port-a-fou

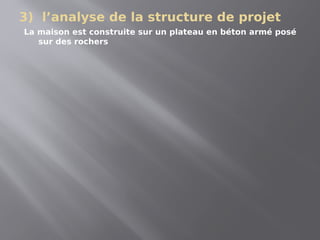

12. 3) l’analyse de la structure de projet
La maison est construite sur un plateau en béton armé posé
sur des rochers
13. 4) Programme et fonctionnement

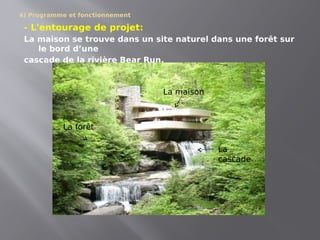

- L'entourage de projet:
La maison se trouve dans un site naturel dans une forêt sur
le bord d’une
cascade de la rivière Bear Run.
La
cascade
La forêt
La maison

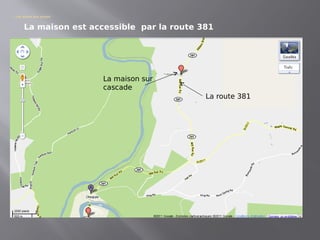

14. - Les accès aux projet
La maison est accessible par la route 381
La maison sur
cascade
La route 381

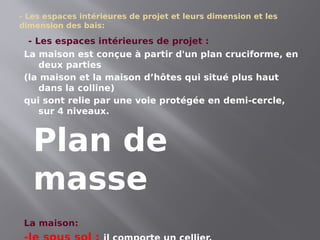

15. - Les espaces intérieures de projet et leurs dimension et les
dimension des bais:
- Les espaces intérieures de projet :
La maison est conçue à partir d'un plan cruciforme, en
deux parties
(la maison et la maison d’hôtes qui situé plus haut
dans la colline)
qui sont relie par une voie protégée en demi-cercle,
sur 4 niveaux.
La maison:
Plan de
masse
16. le RDC

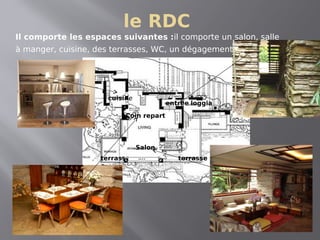

Il comporte les espaces suivantes :il comporte un salon, salle
à manger, cuisine, des terrasses, WC, un dégagement.
Salon
Coin repart
cuisine
terrass
e
terrasse
loggia
entrée

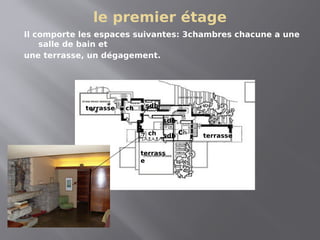

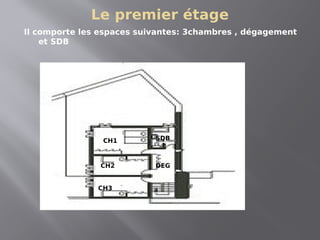

17. le premier étage
Il comporte les espaces suivantes: 3chambres chacune a une
salle de bain et
une terrasse, un dégagement.
terrasse
terrass
e
terrasse
ch
ch
ch
sdb
sdb
sdb

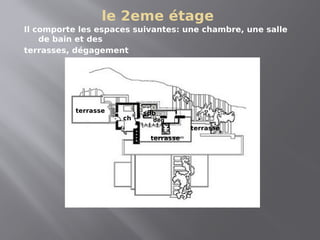

18. le 2eme étage
Il comporte les espaces suivantes: une chambre, une salle
de bain et des
terrasses, dégagement
ch
sdb
deg
terrasse
terrasse
terrasse

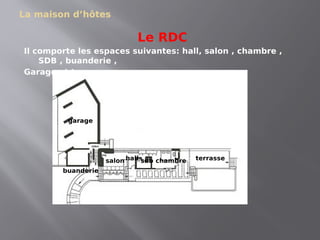

19. La maison d’hôtes
Le RDC
Il comporte les espaces suivantes: hall, salon , chambre ,
SDB , buanderie ,
Garage et terrasse.
garage
buanderie
salon hall chambre
sdb terrasse
20. Le premier étage
Il comporte les espaces suivantes: 3chambres , dégagement
et SDB
CH1
CH2
CH3
DEG
SDB

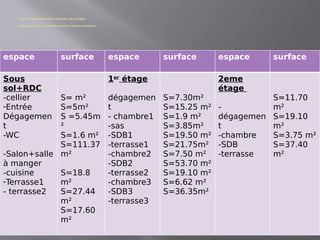

21. Les Dimensions des espaces de projet:
les espace de la première partie (partie maison):
espace surface espace surface espace surface
Sous
sol+RDC
-cellier
-Entrée
Dégagemen
t
-WC
-Salon+salle
à manger
-cuisine
-Terrasse1
- terrasse2
S= m²
S=5m²
S =5.45m
²
S=1.6 m²
S=111.37
m²
S=18.8
m²
S=27.44
m²
S=17.60
m²
1er
étage
dégagemen
t
- chambre1
-sas
-SDB1
-terrasse1
-chambre2
-SDB2
-terrasse2
-chambre3
-SDB3
-terrasse3
S=7.30m²
S=15.25 m²
S=1.9 m²
S=3.85m²
S=19.50 m²
S=21.75m²
S=7.50 m²
S=53.70 m²
S=19.10 m²
S=6.62 m²
S=36.35m²
2eme
étage
-
dégagemen
t
-chambre
-SDB
-terrasse
S=11.70
m²
S=19.10
m²
S=3.75 m²
S=37.40
m²

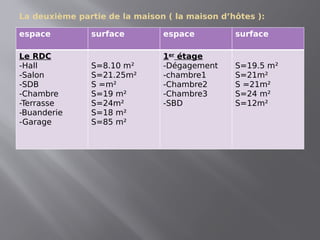

22. La deuxième partie de la maison ( la maison d’hôtes ):
espace surface espace surface
Le RDC
-Hall
-Salon
-SDB
-Chambre
-Terrasse
-Buanderie
-Garage
S=8.10 m²
S=21.25m²
S =m²
S=19 m²
S=24m²
S=18 m²
S=85 m²
1er
étage
-Dégagement
-chambre1
-Chambre2
-Chambre3
-SBD
S=19.5 m²
S=21m²
S =21m²
S=24 m²
S=12m²
23. Les Dimensions des bais de projet:
Les bais de l’intérieur :
L
’architecte Wright est connu par son concept : les plans
libre donc il utilise
pas les murs et les portes et ça en le remarque sur le plan
de RDC , et
malgré ça en trouve des ouvertures a l’intérieur de petite
dimension qui
varie entre 80cm et 1m qui sont des portes pour les
chambres et les SDB
Les bais de l’extérieur :
Wright es aussi connu par le concept de transparence donc il
utilise ses
grandes ouvertures pour relier l’extérieur avec l’intérieur
ces ouvertures
c’est des fenêtres , portes fenêtres et des fenêtres
coulissantes des grandes dimensions qui varie entre 2m
jusqu’au 7m

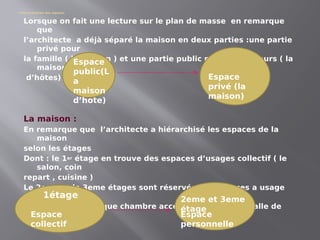

24. l’hiérarchisation des espaces:
Lorsque on fait une lecture sur le plan de masse en remarque
que
l’architecte a déjà séparé la maison en deux parties :une partie
privé pour
la famille ( la maison ) et une partie public pour les visiteurs ( la
maison
d’hôtes)
La maison :
En remarque que l’architecte a hiérarchisé les espaces de la
maison
selon les étages
Dont : le 1er étage en trouve des espaces d’usages collectif ( le
salon, coin
repart , cuisine )
Le 2eme et le 3eme étages sont réservés aux espaces a usage
personnelle (
les cambres et chaque chambre accompagné avec un salle de
bain)
Espace
public(L
a
maison
d’hote)
Espace
privé (la
maison)
1étage
Espace
collectif
2eme et 3eme
étage
Espace
personnelle

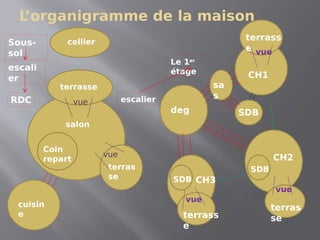

25. L
’organigramme de la maison
cellier
terrasse
cuisin
e
terras
se
Coin
repart
salon
Sous-
sol
escali
er
RDC vue
vue
deg
sa
s
terrass
e
terras
se
CH1
CH3
terrass
e
SDB
SDB
SDB
CH2
Le 1er
étage
escalier
vue
vue
vue
27. L

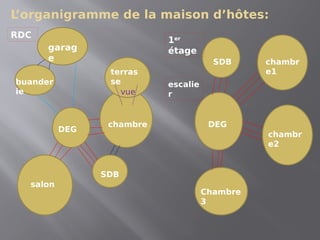

’organigramme de la maison d’hôtes:
garag
e
buander
ie
chambre
SDB
salon
DEG
terras
se
vue
RDC
SDB chambr
e1
DEG
chambr
e2
Chambre
3
1er
étage
escalie
r

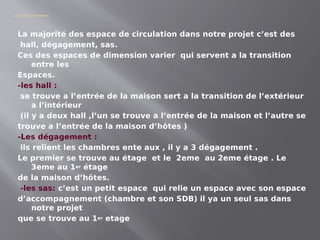

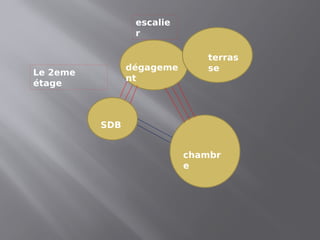

28. Les espaces de circulation
La majorité des espace de circulation dans notre projet c’est des
hall, dégagement, sas.
Ces des espaces de dimension varier qui servent a la transition
entre les
Espaces.
-les hall :
se trouve a l’entrée de la maison sert a la transition de l’extérieur
a l’intérieur
(il y a deux hall ,l’un se trouve a l’entrée de la maison et l’autre se
trouve a l’entrée de la maison d’hôtes )
-Les dégagement :
ils relient les chambres ente aux , il y a 3 dégagement .
Le premier se trouve au étage et le 2eme au 2eme étage . Le
3eme au 1er étage
de la maison d’hôtes.
-les sas: c’est un petit espace qui relie un espace avec son espace
d’accompagnement (chambre et son SDB) il ya un seul sas dans
notre projet
que se trouve au 1er etage
29. Conclusion

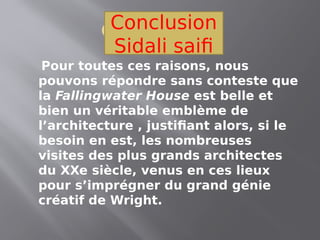

Pour toutes ces raisons, nous
pouvons répondre sans conteste que
la Fallingwater House est belle et
bien un véritable emblème de
l’architecture , justifiant alors, si le
besoin en est, les nombreuses
visites des plus grands architectes
du XXe siècle, venus en ces lieux
pour s’imprégner du grand génie
créatif de Wright.
Conclusion
Sidali saifi
