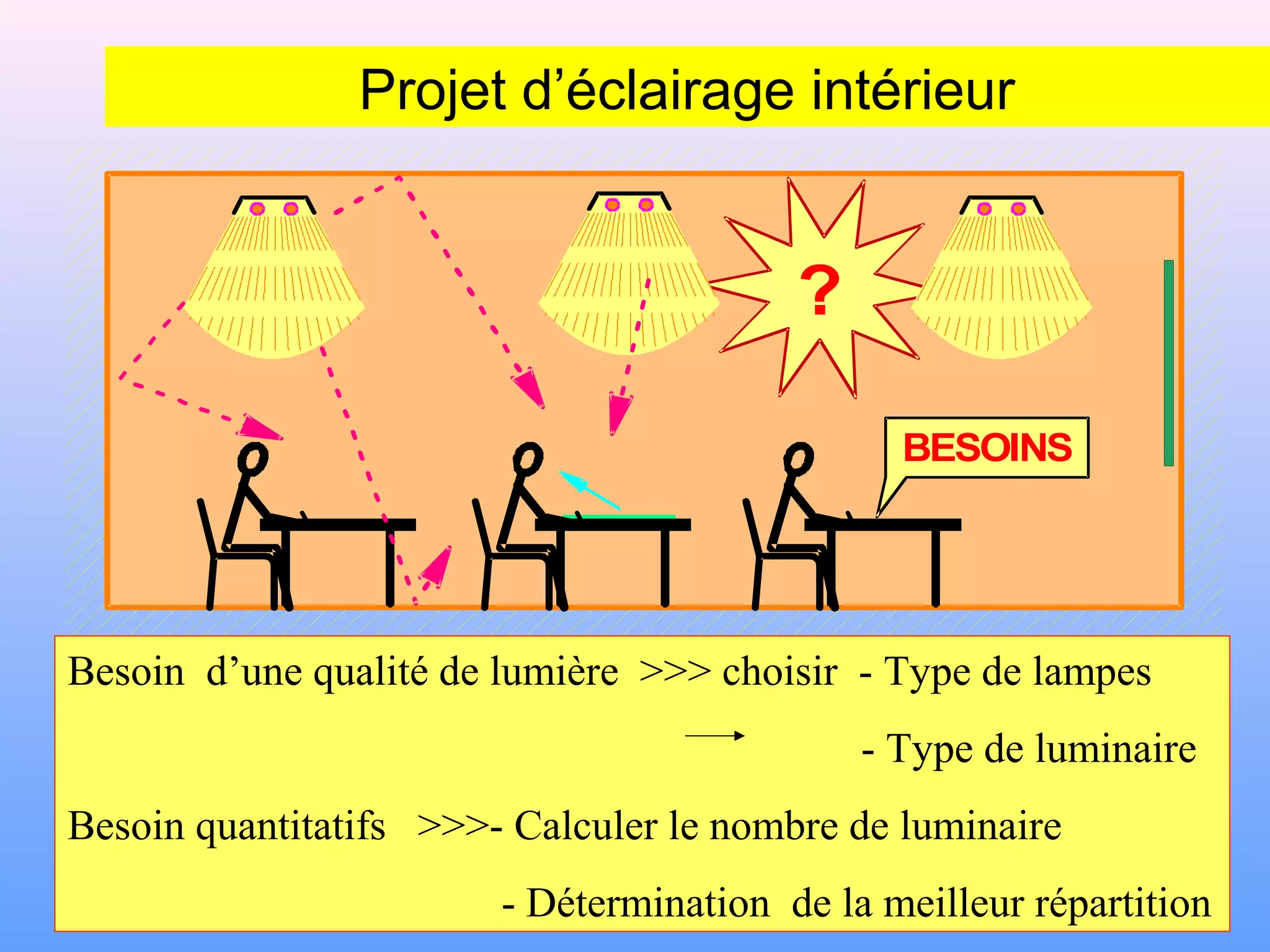

BESOINS
?
Besoin d’une qualité de lumière >>> choisir - Type de lampes
- Type de luminaire
Besoin quantitatifs >>>- Calculer le nombre de luminaire
- Détermination de la meilleur répartition
Projet d’éclairage intérieur
Eclairage interieur

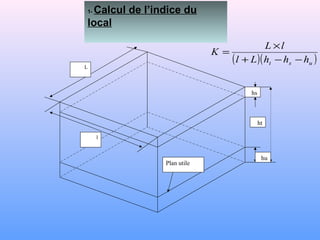

1- Calcul de l’indice du
local
hs
hu
ht
Plan utile
L
l
( )( )ust hhhLl
lL
K
−−+
×
=

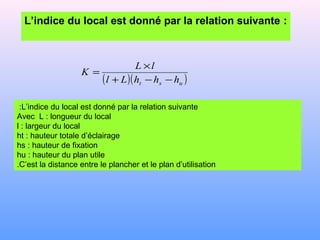

L’indice du local est donné par la relation suivante:
Avec L : longueur du local
l : largeur du local
ht : hauteur totale d’éclairage
hs : hauteur de fixation
hu : hauteur du plan utile
C’est la distance entre le plancher et le plan d’utilisation.
L’indice du local est donné par la relation suivante :
( )( )ust hhhLl
lL
K
−−+
×
=
2-calcul du flux total à installer
Le flux total se calcule comme suit :

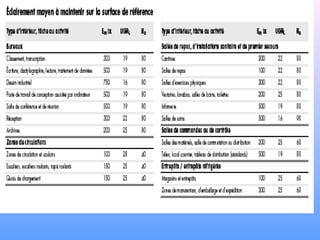

Connaissant E étant l'éclairage moyen (lux) exigé par la norme pour
différentes application donnée par le tableau 3
3-Le facteur d’utilisation
Avec
η i: Rendement du luminaire dans l’hémisphère inférieur
ηs : Rendement du luminaire dans l’hémisphère supérieur
ui : Utilance du luminaire dans l’hémisphère inférieur
us : Utilance du luminaire dans l’hémisphère supérieur
ssii
T
uu
LlE
F
ηη ∗+∗
∗∗
=
ssii uuu ∗+∗= ηη
φpl=70%, φm=70%, φpu=30%, K=2.3
D’après le tableau d’utilances U=.61*1.11+0=.6771

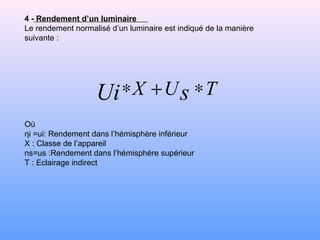

4 - Rendement d’un luminaire
Le rendement normalisé d’un luminaire est indiqué de la manière
suivante :
Où
ηi =ui: Rendement dans l’hémisphère inférieur
X : Classe de l’appareil
ns=us :Rendement dans l’hémisphère supérieur
T : Eclairage indirect
TUX sUi ∗+∗

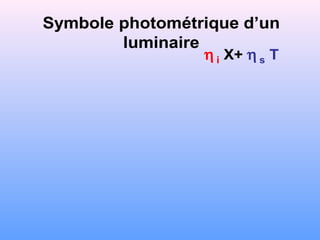

Symbole photométrique d’un
luminaire
η i X+ η s T
Eclairage interieur
Exemple:

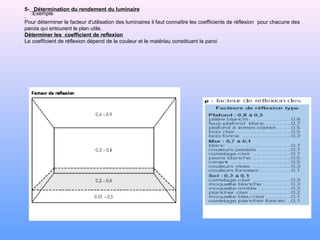

5- Détermination du rendement du luminaire
Pour déterminer le facteur d'utilisation des luminaires il faut connaître les coefficients de réflexion pour chacune des
parois qui entourent le plan utile.

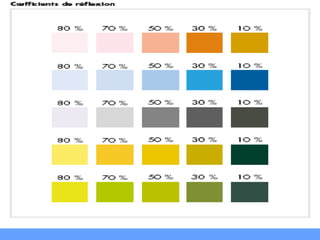

Déterminer les coefficient de reflexion
Le coefficient de réflexion dépend de la couleur et le matériau constituant la paroi
Eclairage interieur

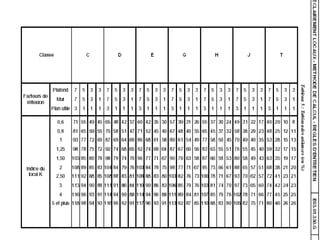

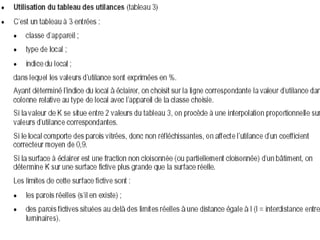

Calcul des utilances Ui et Us
Eclairage interieur
Calcul du nombre d’appareil
d
Fn
F
N
u
T
T *
∗
=
Avec :
n : nombre de tube dans l’appareil
Fu : flux unitaire du tube
FT : flux total
d : étant le facteur compensateur de dépréciation de l'installation
flfLfe
d
1
*
1
*
1
=

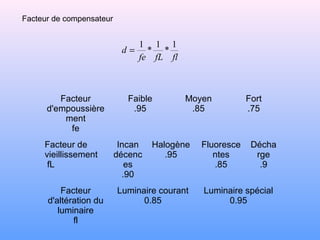

Facteur de compensateur
Facteur
d'empoussière
ment
fe
Faible
.95
Moyen
.85
Fort
.75
Facteur de
vieillissement
fL
Incan
décenc
es
.90
Halogène
.95
Fluoresce
ntes
.85
Décha
rge
.9
Facteur
d'altération du
luminaire
fl
Luminaire courant
0.85
Luminaire spécial
0.95

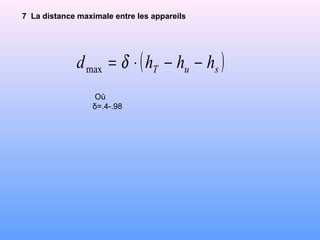

7 La distance maximale entre les appareils
( )suT hhhd −−⋅= δmax
Où
δ=.4-.98
7-1 Le nombre minimum dans le sens de la largeur
maxd
l
Nml =
7-2 Le nombre minimum dans le sens de la longueur
maxd
L
N ml =
Eclairage interieur

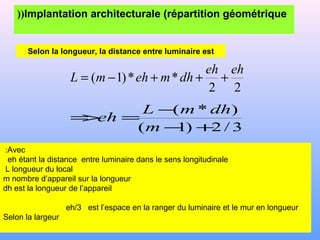

Implantation architecturale (répartition géométrique((
22
**)1(
eheh
dhmehmL +++−=
3/2)1(
)*(
+−
−
==>
m
dhmL
eh
Avec:
eh étant la distance entre luminaire dans le sens longitudinale
L longueur du local
m nombre d’appareil sur la longueur
dh est la longueur de l’appareil
eh/3 est l’espace en la ranger du luminaire et le mur en longueur
Selon la largeur
Selon la longueur, la distance entre luminaire est

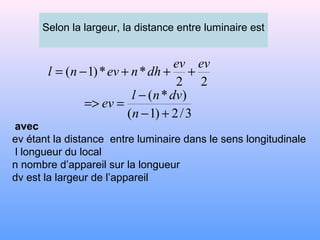

Selon la largeur, la distance entre luminaire est
22
**)1(
evev
dhnevnl +++−=
3/2)1(
)*(
+−
−
==>
n
dvnl
ev
avec
ev étant la distance entre luminaire dans le sens longitudinale
l longueur du local
n nombre d’appareil sur la longueur
dv est la largeur de l’appareil

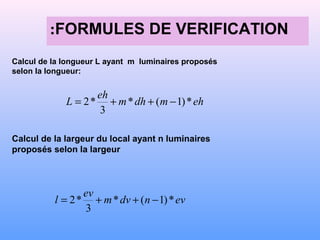

FORMULES DE VERIFICATION:
ehmdhm
eh
L *)1(*
3
*2 −++=
Calcul de la largeur du local ayant n luminaires
proposés selon la largeur
evndvm
ev
l *)1(*
3
*2 −++=
Calcul de la longueur L ayant m luminaires proposés
selon la longueur:
