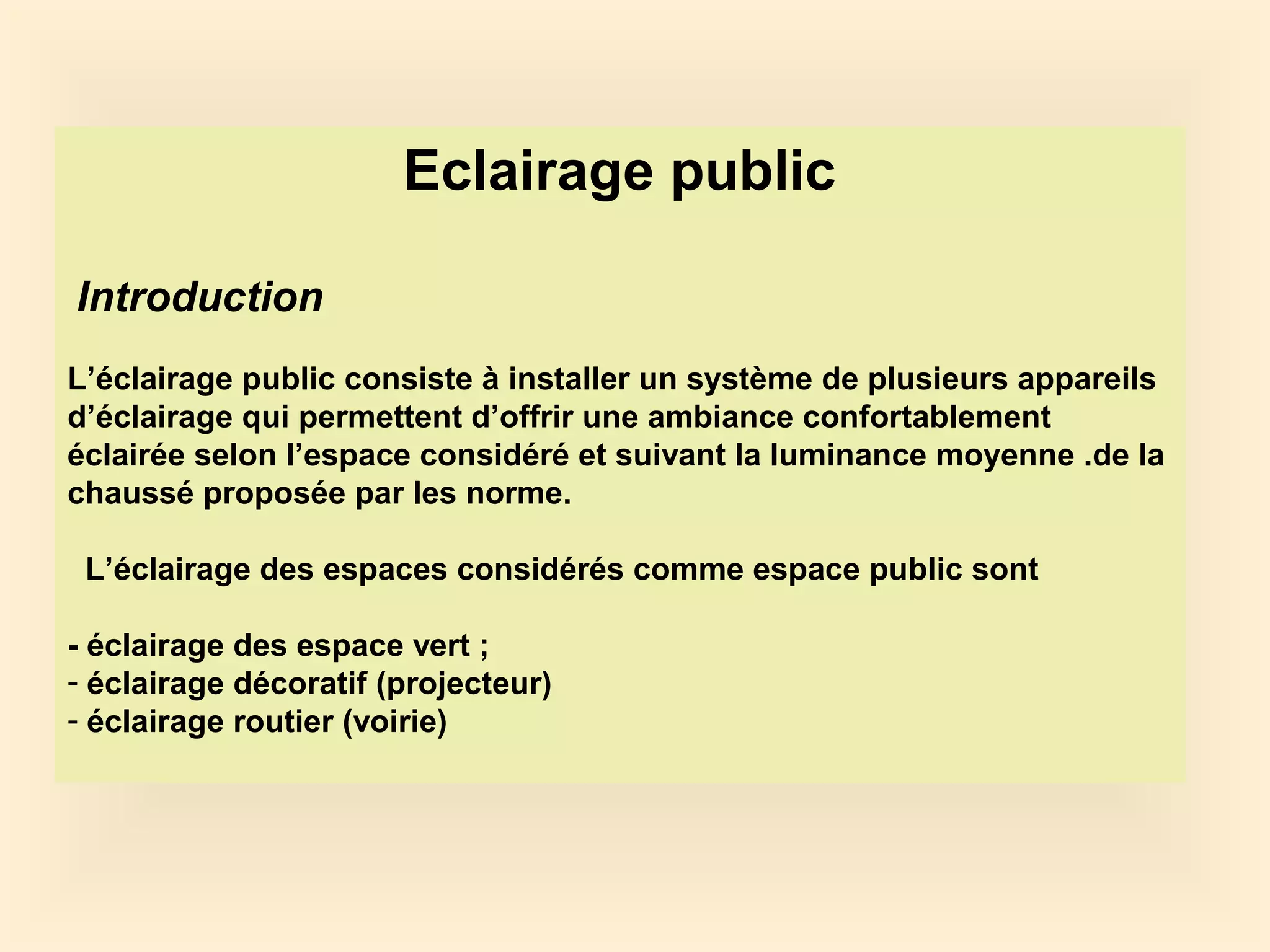

Eclairage public
Introduction
L’éclairage public consiste à installer un système de plusieurs appareils
d’éclairage qui permettent d’offrir une ambiance confortablement
éclairée selon l’espace considéré et suivant la luminance moyenne .de la
chaussé proposée par les norme.
L’éclairage des espaces considérés comme espace public sont
- éclairage des espace vert ;
- éclairage décoratif (projecteur)
- éclairage routier (voirie)
Méthode de calcul
Méthode du rapport R
Méthode du rapport R permet de déterminer le flux de lampes nécessaires pour
atteindre le niveau moyen de luminance à maintenir requis (voir tableau) et de là
l’éclairement moyen initial
Nature de la chaussée Rapport R
Enrobés claire 7
Bétons 10
Enrobés moyen 14
Enrobés sombre 18
Les étapes à suivre sont :
Définir le type de route ;
Faire un classement de l’espace à éclairer ;
Voir la qualité des matériaux ;
Dimension de la voie ;

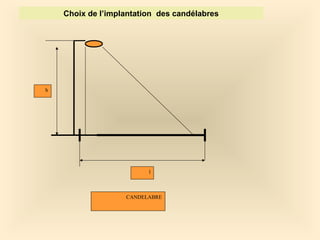

l
h
CANDELABRE
Choix de l’implantation des candélabres

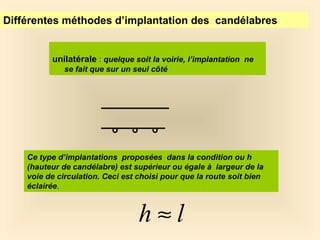

unilatérale : quelque soit la voirie, l’implantation ne
se fait que sur un seul côté
Différentes méthodes d’implantation des candélabres
Ce type d’implantations proposées dans la condition ou h
(hauteur de candélabre) est supérieur ou égale à largeur de la
voie de circulation. Ceci est choisi pour que la route soit bien
éclairée.
lh ≈

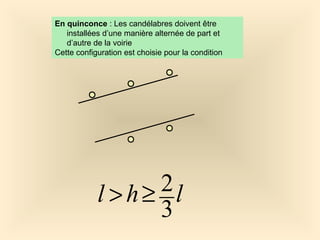

En quinconce : Les candélabres doivent être
installées d’une manière alternée de part et
d’autre de la voirie
Cette configuration est choisie pour la condition
lhl
3
2≥>

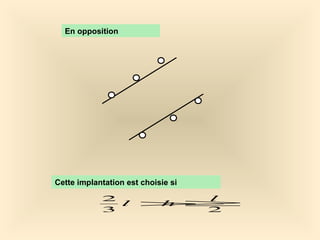

En opposition
Cette implantation est choisie si
23
2 l
hl ≥>
d ) implantation axiale
Cette configuration est proposée dans le cas où h>l

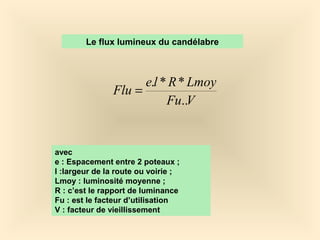

VFu
LmoyRle
Flu
..
**.
=
Le flux lumineux du candélabre
avec
e : Espacement entre 2 poteaux ;
l :largeur de la route ou voirie ;
Lmoy : luminosité moyenne ;
R : c’est le rapport de luminance
Fu : est le facteur d’utilisation
V : facteur de vieillissement

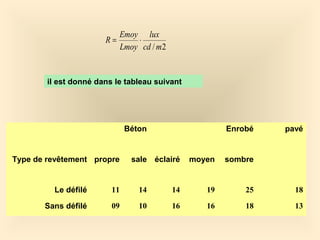

2/mcd
lux
Lmoy
Emoy
R ⋅=
il est donné dans le tableau suivant
Béton Enrobé pavé
Type de revêtement propre sale éclairé moyen sombre
Le défilé 11 14 14 19 25 18
Sans défilé 09 10 16 16 18 13

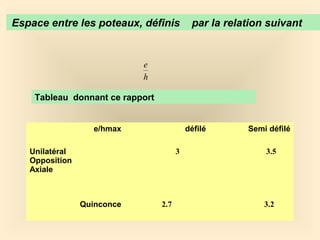

Espace entre les poteaux, définis par la relation suivant
h
e
Tableau donnant ce rapport
e/hmax défilé Semi défilé
Unilatéral
Opposition
Axiale
3 3.5
Quinconce 2.7 3.2

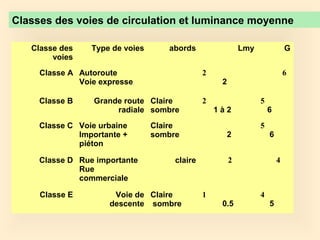

Classes des voies de circulation et luminance moyenne
Classe des
voies
Type de voies abords Lmy G
Classe A Autoroute
Voie expresse
2
2
6
Classe B Grande route
radiale
Claire
sombre
2
1 à 2
5
6
Classe C Voie urbaine
Importante +
piéton
Claire
sombre 2
5
6
Classe D Rue importante
Rue
commerciale
claire 2 4
Classe E Voie de
descente
Claire
sombre
1
0.5
4
5
Facteur d’utilisation
C'est un paramètre qui caractérise la distribution de la
lumière par le candélabre. Ainsi, suivant les ouvertures
du réflecteur et suivant son orientation nous
distinguons plusieurs configurations dont :
l
h
a
fur
fav
FU=Far+Fav
1er cas
Facteur d'utilisation :
ainsi si a>0
nous avons FU=fav+Far
avec:
h
a
Fav
h
al
Far
=
−
=
l
h
Si a>0
FU=Far+Fav
Far
Fav
l
h
a = 0
FU=Fav
Fav
l
h
a =<0
FU=Fav-Far
Fav
Far
a

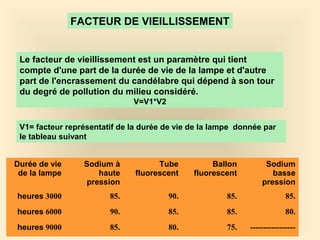

FACTEUR DE VIEILLISSEMENT
Le facteur de vieillissement est un paramètre qui tient
compte d'une part de la durée de vie de la lampe et d'autre
part de l'encrassement du candélabre qui dépend à son tour
du degré de pollution du milieu considéré.
V=V1*V2
V1= facteur représentatif de la durée de vie de la lampe donnée par
le tableau suivant
Durée de vie
de la lampe
Sodium à
haute
pression
Tube
fluorescent
Ballon
fluorescent
Sodium
basse
pression
3000heures .85 .90 .85 .85
6000heures .90 .85 .85 .80
9000heures .85 .80 .75 -----------------

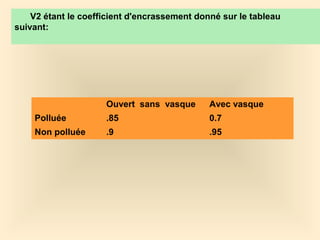

V2 étant le coefficient d'encrassement donné sur le tableau
suivant:
Ouvert sans vasque Avec vasque
Polluée .85 0.7
Non polluée .9 .95
Calcul du nombre de poteaux
1+=
e
L
N
Intervalle d'implantation des poteaux
1−
=
N
L
e

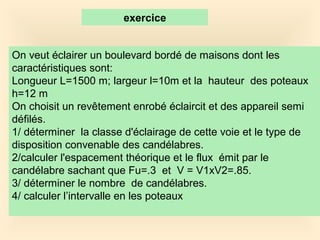

On veut éclairer un boulevard bordé de maisons dont les
caractéristiques sont:
Longueur L=1500 m; largeur l=10m et la hauteur des poteaux
h=12 m
On choisit un revêtement enrobé éclaircit et des appareil semi
défilés.
1/ déterminer la classe d'éclairage de cette voie et le type de
disposition convenable des candélabres.
2/calculer l'espacement théorique et le flux émit par le
candélabre sachant que Fu=.3 et V = V1xV2=.85.
3/ déterminer le nombre de candélabres.
4/ calculer l’intervalle en les poteaux
exercice

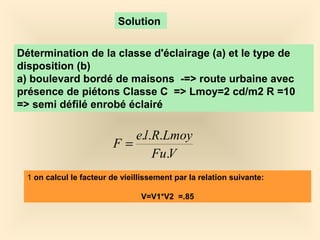

Solution
Détermination de la classe d'éclairage (a) et le type de
disposition (b)
a) boulevard bordé de maisons -=> route urbaine avec
présence de piétons Classe C => Lmoy=2 cd/m2 R =10
=> semi défilé enrobé éclairé
VFu
LmoyRle
F
.
...
=
1 on calcul le facteur de vieillissement par la relation suivante:
V=V1*V2 =.85
2 L'espacement entre deux poteaux successifs, d'après le tableau
(semi défilé enrobé éclairé) est de:
425.31235. =×=⇒= e
h
e
3 facteurs d'utilisation FU=0.3
5 le rapport R=10
lmFlu 175.32941
85.03.0
2.10.10.42
=
×
=

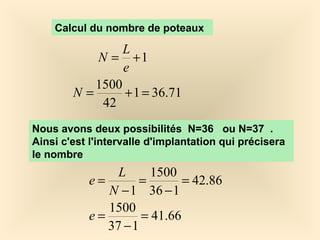

Calcul du nombre de poteaux
1+=
e
L
N
71.361
42
1500
=+=N
Nous avons deux possibilités N=36 ou N=37 .
Ainsi c'est l'intervalle d'implantation qui précisera
le nombre
66.41
137
1500
86.42
136
1500
1
=
−
=
=
−
=
−
=
e
N
L
e

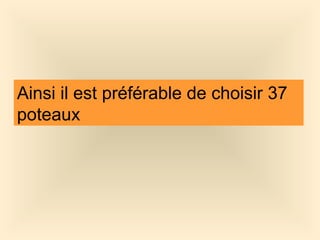

Ainsi il est préférable de choisir 37
poteaux
