1. Powerpoint Templates
Page 1
UNIVERSITE MOULOUD MAMMERI DE TIZI-OUZOU
Faculté de géni de la construction
département d’architecture

2. Powerpoint Templates
Page 2
VI. CONCEPTION:
 Installation électrique extérieure au bâtiment
 Le réseau de distribution intérieur
 Les différant schémas des circuits
 Installation électrique intérieure au bâtiment:
1- réalisation d’un schéma type.
2- intégration dans la construction.
 Installation électrique intérieure d’un secteur
tertiaire:
 - réalisation d’un schéma type.
 mesures de protection
 -le plan architectural
CONCLUSION
I. INTRODUCTION
II. L’ÉLECTRICITÉ
Qu’est-ce que l’électricité ?
Courant électrique:
L’intensité
III LE RÉSEAU ÉLECTRIQUE:
 Sources d’électricité.
 La transformation.
 Le branchement.
 Le comptage.
 Les composants d’une
installation électrique.
PLAN DE TRAVAIL

3. Powerpoint Templates
Page 3
Électricité est un mot provenant du grec « électron » signifiant
ambre jaune. Les anciens Grecs avaient découvert qu’en frottant
l’ambre jaune, celui-ci produisait une attirance sur d’autres objets et,
parfois des étincelles. Ils ont donc appelé cette force électricité
Une période d'observation commence au
XVIIe
siècle où l'on apprend à créer de
l'électricité statique. Monsieur Du Faye dit
Charles-François de Chistera, en 1733
découvre les charges positives et négatives,
observe les interactions entre ces charges.
Mais c'est Coulomb qui énonce les
premières lois physiques.
En 1799, Alessandro Volta invente la pile
électrique et en 1868 le belge Zénobie
Gramme réalise la première dynamo. En
1879, Thomas Edison présente sa première
ampoule électrique à incandescence.

4. Powerpoint Templates
Page 4
qu’est-ce que l’électricité ?
Phénomène énergétique associé à la mobilité (l interaction) ou au repos
d'électrons, d'ions ou d'autres particules chargées positivement ou
négativement comme (les protons, les neutrons et les électrons).
Courant électrique: l’électricité est une énergie
produite par le déplacement d’électrons dans un
conducteur. Facile a transporter, elle peut être
convertie en d’autres formes d’énergie: mécanique
dans les moteurs, lumineuse dans l’éclairage,
thermique dans les résistance chauffantes.
L’intensité : est la quantité d’électricité débitée par
un courant pendant l’unité de temps, elle s’exprime
en ampères(A).
Le courant électrique est produit par un générateur
qui peut s’assimiler à une pompe provoquant le
déplacement d’électrons.
Quant ce déplacement s’effectue toujours dans le même sens, on parle de courant continu
le courant alternative est le résultat de déplacement d’électrons s’ éffectuant dans un sens puis
son contraire. De façon alternative et périodique. La fréquence désigne le nombre d’allers et
retours effectués en une seconde.
Le hertz (Hz) est l’unité de fréquence.

5. Powerpoint Templates
Page 5
Sources de l'électricité mondiale en 2000
3
 a : charbon 39 %
 b : hydroélectrique
17 %
 c : nucléaire 17 %
 d : gaz 17 %
 e : pétrole 8 %
 f : éolienne, géother
mique... 2 %
Différentes sources de l énergie
électrique :
1-Centrale solaire
2-Centrale hydroélectrique
3 -Centrale Éolienne
4-Centrale géothermique
5-Centrale atomique et a mazout
SOURCES D’ÉLECTRICITÉ:
L’énergie électrique est produite parL’énergie électrique est produite par
des usines que l’on appelle centrale.des usines que l’on appelle centrale.
elles transforment l’énergie solaire,elles transforment l’énergie solaire,
motrice, hydraulique, thermique, oumotrice, hydraulique, thermique, ou
atomique qu’elles reçoivent enatomique qu’elles reçoivent en
énergie électrique.énergie électrique.
INTRODUCTION

6. Powerpoint Templates
Page 6
1-Centrale solaire
L'énergie solaire est l'énergie que dispense le soleil par son rayonnement,
directement ou de manière diffuse à travers l'atmosphère. .
Grâce à divers procédés, elle peut être transformée en une autre forme
d'énergie utile pour l'activité humaine, notamment en chaleur, en électricité
ou en biomasse. Par extension, l'expression « énergie solaire » est souvent
employée pour désigner l'électricité ou la chaleur obtenue à partir de cette
dernière.

7. Powerpoint Templates
Page 7
2-Centrale hydroélectrique
L'énergie hydroélectrique, ou hydroélectricité, est une énergie électrique
obtenue par conversion de l'énergie hydraulique des différents flux d'eau
(fleuves, rivières, chutes d'eau, courants marins...).
L'énergie hydroélectrique est une énergie renouvelable. Elle est aussi
considérée comme une énergie propre, bien qu'elle fasse parfois l'objet de
contestations environnementales, soit en raison de son emprise foncière, soit
plus récemment sur son bilan carbone.

8. Powerpoint Templates
Page 8
3-Centrale Éolienne
L'énergie éolienne est l'énergie du vent et plus spécifiquement,
l'énergie tirée du vent au moyen d'un dispositif aérogénérateur comme une
éolienne ou un moulin à vent. L'énergie éolienne est une énergie renouvelable,
elle tire son nom d'Éole le nom donné au dieu du vent dans la Grèce antique .
L'énergie éolienne peut être utilisée de deux manières :
Transformation en énergie électrique: l'éolienne est couplée à un générateur
électrique pour fabriquer du courant continu ou alternatif. Le générateur est relié
à un réseau électrique ou bien fonctionne de manière autonome avec un
générateur d'appoint (par exemple un groupe électrogène) et/ou un parc de
batteries ou un autre dispositif de stockage d'énergie.

9. Powerpoint Templates
Page 9
4-Centrale géothermique
La géothermie, du grec géo (la terre) et thermie (la chaleur), est la science qui étudie les
phénomènes thermiques internes du globe terrestre et la technique qui vise à l'exploiter.
Par extension, la géothermie désigne aussi l'énergie géothermique issue de l'énergie de la
Terre qui est convertie en chaleur.[réf. nécessaire]
On distingue trois types de géothermie :
la géothermie peu profonde à basse température ;
la géothermie profonde à haute température ;
la géothermie très profonde à très haute température.

10. Powerpoint Templates
Page 10

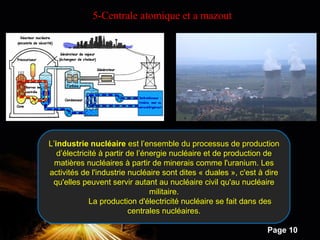

5-Centrale atomique et a mazout
L’industrie nucléaire est l’ensemble du processus de production
d’électricité à partir de l’énergie nucléaire et de production de
matières nucléaires à partir de minerais comme l'uranium. Les
activités de l'industrie nucléaire sont dites « duales », c'est à dire
qu'elles peuvent servir autant au nucléaire civil qu'au nucléaire
militaire.
La production d'électricité nucléaire se fait dans des
centrales nucléaires.

11. Powerpoint Templates
Page 11
LA TRANSFORMATION
Les alternateurs des centrales fournissent des tensions normalisées comprisesLes alternateurs des centrales fournissent des tensions normalisées comprises
entre 5600 et 18000 Volts.entre 5600 et 18000 Volts.
Pour passé de la tension de distribution (10KVou 20KV) à la tension utiliséePour passé de la tension de distribution (10KVou 20KV) à la tension utilisée
(220,380Vou plus), On doit utiliser un ou plusieurs transformateurs. Le choix(220,380Vou plus), On doit utiliser un ou plusieurs transformateurs. Le choix
se fait après étude de la courbe de consommation. Si la puissance estse fait après étude de la courbe de consommation. Si la puissance est
constante en utilisent un seul transformateur ; si la puissance est variable onconstante en utilisent un seul transformateur ; si la puissance est variable on
installera plusieurs transformateurs.installera plusieurs transformateurs.
Un transformateur se choisit selon :Un transformateur se choisit selon :
• Le nombre de phasesLe nombre de phases
• La fréquenceLa fréquence
• La puissanceLa puissance
• Les tensions (arrivées et départs)Les tensions (arrivées et départs)
• Les couplages normalisésLes couplages normalisés
• L’échauffementL’échauffement

12. Powerpoint Templates
Page 12

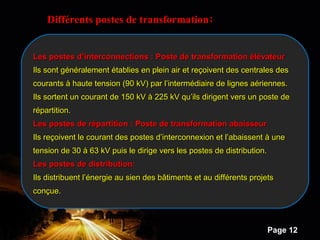

Différents postes de transformation:
Les postes d’interconnections : Poste de transformation élévateurLes postes d’interconnections : Poste de transformation élévateur
Ils sont généralement établies en plein air et reçoivent des centrales desIls sont généralement établies en plein air et reçoivent des centrales des
courants à haute tension (90 kV) par l’intermédiaire de lignes aériennes.courants à haute tension (90 kV) par l’intermédiaire de lignes aériennes.
Ils sortent un courant de 150 kV à 225 kV qu’ils dirigent vers un poste deIls sortent un courant de 150 kV à 225 kV qu’ils dirigent vers un poste de
répartition.répartition.
Les postes de répartition : Poste de transformation abaisseurLes postes de répartition : Poste de transformation abaisseur
Ils reçoivent le courant des postes d’interconnexion et l’abaissent à uneIls reçoivent le courant des postes d’interconnexion et l’abaissent à une
tension de 30 à 63 kV puis le dirige vers les postes de distribution.tension de 30 à 63 kV puis le dirige vers les postes de distribution.
Les postes de distribution:Les postes de distribution:
Ils distribuent l’énergie au sien des bâtiments et au différents projetsIls distribuent l’énergie au sien des bâtiments et au différents projets
conçue.conçue.

13. Powerpoint Templates
Page 13

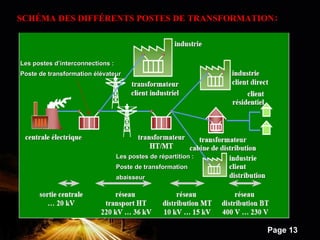

SCHÉMA DES DIFFÉRENTS POSTES DE TRANSFORMATION:
Les postes d’interconnections :Les postes d’interconnections :
Poste de transformation élévateurPoste de transformation élévateur
Les postes de répartition :Les postes de répartition :
Poste de transformationPoste de transformation
abaisseurabaisseur

14. Powerpoint Templates
Page 14
LE TRANSPORT D’ÉLECTRICITÉ
Poste de
transformatio
n élévateur
Poste de
transformatio
n abaisseur
lignes aériennes
Distribution urbaine
usine marémotrice
éolienne
l’énergie motrice

15. Powerpoint Templates
Page 15
Les câbles
de garde
branche a la
prise de
terre
Le transport d’électricité s’effectue
en 3, 6 ou 12 phases
Pour la basse
tension on à
5fils, 3 phase
1neutr 1 pour
l éclairage
public
Le transport d’électricité s’effectue
en 3, 6 ou 12 phases
Pour la bassePour la basse
tension on àtension on à
5fils, 3 phase5fils, 3 phase
1neutr 1 pour1neutr 1 pour
l éclairagel éclairage
publicpublic
Lignes aériennes:Lignes aériennes:
1- catégorie de (750v continu, 500v1- catégorie de (750v continu, 500v
alternatif), les conducteurs doivent être d’unealternatif), les conducteurs doivent être d’une
hauteur de 6 m. Et doivent être en Almélechauteur de 6 m. Et doivent être en Almélec
ou en cuivre.ou en cuivre.
2- catégorie de (tension inférieur à 500002- catégorie de (tension inférieur à 50000
v).v).
3- catégorie de (tension supérieur à 500003- catégorie de (tension supérieur à 50000
v).v).
Pour ces deux catégories les conducteursPour ces deux catégories les conducteurs
doivent être d’une hauteur minimale de 8 m.doivent être d’une hauteur minimale de 8 m.
Les supports en bois ne peuvent être utilisésLes supports en bois ne peuvent être utilisés
que pour des tensions inférieures à 25000 v.que pour des tensions inférieures à 25000 v.
Les supports en béton ne sont utilisés queLes supports en béton ne sont utilisés que
dans les régions faciles d’accès.dans les régions faciles d’accès.
Les supports métalliques sont utilisés pour laLes supports métalliques sont utilisés pour la
haute et la très haute tension.haute et la très haute tension.

16. Powerpoint Templates
Page 16
Sable
5
0
2
01
0
10
Grillage
avertisseu
r
Trottoir ou espace vert
Éclairage
public
Électricit
é
Ea
u
PTT
Gaz
Lignes souterraines:Lignes souterraines:
On utilise des câbles armés, ils sont protégés par une isolation, uneOn utilise des câbles armés, ils sont protégés par une isolation, une
enveloppe de plomb, un matelas de papier, une armure en acierenveloppe de plomb, un matelas de papier, une armure en acier..

17. Powerpoint Templates
Page 17

18. Powerpoint Templates
Page 18
TYPE DE RESEAU DE LA HAUTE TENSION

19. Powerpoint Templates
Page 19

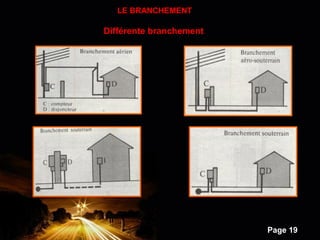

Différente branchement
LE BRANCHEMENT

20. Powerpoint Templates
Page 20
LE BRANCHEMENT
Cette phase comprend :Cette phase comprend :
- le branchement au- le branchement au
réseau général.réseau général.
- l’installation du- l’installation du
compteur.compteur.
L’ouvrage est entièrementL’ouvrage est entièrement
réalisé par SONELGAZréalisé par SONELGAZ..

21. Powerpoint Templates
Page 21
LE BRANCHEMENT
Les installations de branchement
Les installations de branchement sont celles qui sont comprises entre leLes installations de branchement sont celles qui sont comprises entre le
réseau de distribution d’énergie électrique et les installations intérieures.réseau de distribution d’énergie électrique et les installations intérieures.
Ces installations comprennent essentiellement les canalisationsCes installations comprennent essentiellement les canalisations
électriques, des coupes circuit à fusible et de coffres de distributionélectriques, des coupes circuit à fusible et de coffres de distribution..
Les dimensions du rectangle enLes dimensions du rectangle en
pointillé sont celles des passages depointillé sont celles des passages de
gaines au niveau de chaque plancher.gaines au niveau de chaque plancher.
Ces dimensions sont diminuées deCes dimensions sont diminuées de
0.20m lorsque le nombre d’abonnés a0.20m lorsque le nombre d’abonnés a
l’étage est inférieur a 4.l’étage est inférieur a 4.
Canalisations électriques

22. Powerpoint Templates
Page 22Coupe circuit a cartouche
LE BRANCHEMENT
Schéma de branchement
Les coupes circuit a fusible
Des coupe-circuit a fusible assurent laDes coupe-circuit a fusible assurent la
protection des canalisations contre lesprotection des canalisations contre les
court-circuit.court-circuit.
Ils sont prévueIls sont prévue
- en pied des colonnes.- en pied des colonnes.
- sur chaque dérivation individuelle- sur chaque dérivation individuelle

23. Powerpoint Templates
Page 23
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Coffret de comptage
Le coffret comprend le compteurLe coffret comprend le compteur
monophasé ou triphasé, simple ou double.monophasé ou triphasé, simple ou double.
Il doit être d’un modèle agrée par leIl doit être d’un modèle agrée par le
distributeur de l’énergie électrique.distributeur de l’énergie électrique.

24. Powerpoint Templates
Page 24
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Disjoncteur de branchement
Le tout est un ensemble installé dans un endroit facile
d’accès.
Disjoncteur à relais magnétique et thermique et, le plusDisjoncteur à relais magnétique et thermique et, le plus
souvent utilisé, aussi avec dispositif différentiel, assurentsouvent utilisé, aussi avec dispositif différentiel, assurent
le contrôle la commende et la protection de l’ensemble dele contrôle la commende et la protection de l’ensemble de
l’installation intérieur.l’installation intérieur.
Capable d’établir de supporter et d’interrompre les courantsCapable d’établir de supporter et d’interrompre les courants
dans les conditions normales de circuit, ainsi que d’établir, dedans les conditions normales de circuit, ainsi que d’établir, de
supporter pendant une durée spécifie et d’interrompre dessupporter pendant une durée spécifie et d’interrompre des
courants dans les conditions anormales spécifiées du circuitcourants dans les conditions anormales spécifiées du circuit
comme celles du court-circuit.comme celles du court-circuit.

25. Powerpoint Templates
Page 25
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Colonne montante
Canalisation de distribution posée en général
verticalement à partir de laquelle sont réalisés les
branchements.
Chemin de câbles
Matérielle de pose constituéMatérielle de pose constitué
d’élément profile, pleins oud’élément profile, pleins ou
perforés, destinés a assuré leperforés, destinés a assuré le
cheminement des câbles.cheminement des câbles.

26. Powerpoint Templates
Page 26
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
tableau de répartition et de distribution.
panneau placé a l’origine
de l’installation électrique
intérieur, regroupent
généralement le
disjoncteur de
branchement
et l’ensemble de
l’appareillage destiné
a commander et
protéger les différent
circuit électrique
issus de se disjoncteur.

27. Powerpoint Templates
Page 27
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Compteur
Le rôle du compteur:
- pour compter l’énergie consommé par l’abonné.
- Pour fixer l’Ampérage demande.
Compteur
Le rôle du compteur:
- pour compter l’énergie consommé par l’abonné.
- Pour fixer l’Ampérage demande.

28. Powerpoint Templates
Page 28
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Prises
Commande d’un seul endroit, l’alimentation ou la coupure d’une prise de courant..
Prises
Commande d’un seul endroit, l’alimentation ou la coupure d’une prise de courant..
Ph N PE
F1

29. Powerpoint Templates
Page 29
interrupteur simple interrupteur double
interrupteur va et vient
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Appareil mécanique capable d’établir de supporter et d’interrompre desAppareil mécanique capable d’établir de supporter et d’interrompre des
courants dans des conditions spécifiées.courants dans des conditions spécifiées.
Interrupteurs

30. Powerpoint Templates
Page 30
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Simple allumage
double allumage
Appareillage de connexion
Lampe, dispositif utilisé pour fournir un éclairage
artificiel.
Constituée d’un filament, une ampoule en verre,
sous vide ou rempli d’un gaz interne (rare).
Une lampe fluorescente se compose d'un tube de
verre recouvert d'une couche de phosphore, et
rempli d'un gaz inerte additionné de vapeur de
mercure.

31. Powerpoint Templates
Page 31
LES COMPOSANTS D’UNE INSTALLATION ÉLECTRIQUE
Conduite
métallique flexible
souple blindé.
Conduite isolant
flexible
Cintra blé et
déformable
Conduite isolant
rigide
ordinaire .
Conduite isolant
flexible cintra blé
ordinaire .
Conduite métallique
rigide ( tube en
acier)

32. Powerpoint Templates
Page 32
Installation électrique extérieure au bâtiment
CONCEPTION
HT
MT
BT

33. Powerpoint Templates
Page 33

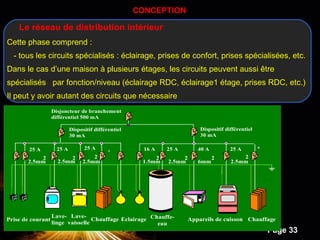

CONCEPTION
Prise de courant
Lave-
linge
Lave-
vaisselle
Chauffage Eclairage Chauffe-
eau
Appareils de cuisson Chauffage
Disjoncteur de branchement
différentiel 500 mA
Dispositif différentiel
30 mA
25 A 25 A 16 A 25 A 40 A 25 A *
2.5mm
2
2.5mm
2
1.5mm
2
2.5mm
2
6mm
2
2.5mm
2
2.5mm
2
*
25 A
Dispositif différentiel
30 mA
Cette phase comprend :
- tous les circuits spécialisés : éclairage, prises de confort, prises spécialisées, etc.
Dans le cas d’une maison à plusieurs étages, les circuits peuvent aussi être
spécialisés par fonction/niveau (éclairage RDC, éclairage1 étage, prises RDC, etc.)
Il peut y avoir autant des circuits que nécessaire
Le réseau de distribution intérieur

34. Powerpoint Templates
Page 34
CONCEPTION
Réalisation d’un schéma type :
La conception d’une installation électrique s’appuie sur un ensemble de textesLa conception d’une installation électrique s’appuie sur un ensemble de textes
réglementaires et de documents techniques qui permettent de définir un schéma deréglementaires et de documents techniques qui permettent de définir un schéma de
principe qui milite pour la réalisation d’installations électriques de qualitéprincipe qui milite pour la réalisation d’installations électriques de qualité.
Installation électrique intérieure au bâtiment
Toute installation devant néanmoins posséder une protection différentielle selon le
modèle de disjoncteur de branchement mis en place.
Chaque installation est subdivisée en un certain nombre de circuits spécialisés.
Les foyers lumineux, les socles de prises de courant et les moteurs sont alimentés
par des circuits distincts.

35. Powerpoint Templates
Page 35
schéma d’installation électrique intérieure au bâtiment
CONCEPTION

36. Powerpoint Templates
Page 36
CONCEPTION
Exemple d’installation d’un logement de quatre pièces.

37. Powerpoint Templates
Page 37
CONCEPTION
Une Installation intégré:
Correspond à l’intégration en usine de canalisation complètes (conduites etCorrespond à l’intégration en usine de canalisation complètes (conduites et
conducteurs) dans des éléments de construction.conducteurs) dans des éléments de construction.
* Cette installation risque par fois de ce rencontré au niveau des jonctions des liaisons* Cette installation risque par fois de ce rencontré au niveau des jonctions des liaisons
électriques entre panneaux, aussi les risques de manutention et transports.électriques entre panneaux, aussi les risques de manutention et transports.
Une Installation évolutiveUne Installation évolutive::
pour adapter facilement l’installation électrique aux besoins nouveaux quipour adapter facilement l’installation électrique aux besoins nouveaux qui
pourrait se faire jour, celle-ci devra acquérir une plus grande mobilité :pourrait se faire jour, celle-ci devra acquérir une plus grande mobilité :
• Généraliser les structures creuses des cloisons et la pénétration desGénéraliser les structures creuses des cloisons et la pénétration des
canalisations horizontales et verticales.canalisations horizontales et verticales.
• faire une ceinturage des pièces, soit avec des plinthes plastiques oufaire une ceinturage des pièces, soit avec des plinthes plastiques ou
métalliques, soit avec des profilés creux en allège ou en molures.métalliques, soit avec des profilés creux en allège ou en molures.
•Faire une distribution par faux plafonds, en liaison avec des cheminementsFaire une distribution par faux plafonds, en liaison avec des cheminements
verticaux creux des cloisons, ou avec des canalisations verticalesverticaux creux des cloisons, ou avec des canalisations verticales
préfabriquées.préfabriquées.

38. Powerpoint Templates
Page 38
CONCEPTION
Installation électrique intérieure du secteur tertiaire :
La conception du schéma type de la distribution électrique doit tenir compte
d’un certain nombre de paramètre qui peuvent se résumer ainsi :
• adaptation aux conditions d’utilisation.
• souplesse permettant des modifications et des extensions.
• exploitation par des personnes non compétentes et non qualifiées, ce qui inclut
des mesures de protection particulier.
Les installations sont réalisées suivant une distribution radiale, la distribution peutLes installations sont réalisées suivant une distribution radiale, la distribution peut
être établie soit à partir d’un tableau principal unique cas de petite installation, soitêtre établie soit à partir d’un tableau principal unique cas de petite installation, soit
à partir d’un tableau principal et de tableaux divisionnaires cas d’installations deà partir d’un tableau principal et de tableaux divisionnaires cas d’installations de
plus grandes dimensions.plus grandes dimensions.
-Réalisation d’un schéma type :

39. Powerpoint Templates
Page 39
CONCEPTION

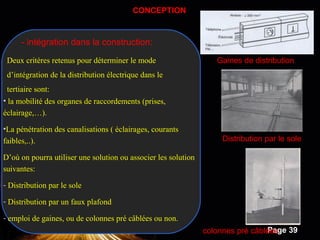

Gaines de distribution
colonnes pré câblées
Distribution par le sole
- intégration dans la construction:
Deux critères retenus pour déterminer le mode
d’intégration de la distribution électrique dans le
tertiaire sont:
• la mobilité des organes de raccordements (prises,
éclairage,…).
•La pénétration des canalisations ( éclairages, courants
faibles,..).
D’où on pourra utiliser une solution ou associer les solution
suivantes:
- Distribution par le sole
- Distribution par un faux plafond
- emploi de gaines, ou de colonnes pré câblées ou non.

40. Powerpoint Templates
Page 40
LE TABLEAU DE REPARTITION
Nature du
circuit
Section des
conducteurs
( cuivre )
Courant du dispositif
de protection
Fusible Disjoncteur
Eclairage 1.5 mm2
10 A 16 A
Prise de courant 2.5 mm2
20 A 25 A
Chauffe-eau 2.5 mm2
20 A 25 A
Machine à laver 2.5 mm2
20 A 25 A
Cuisson en mono 6 mm2
32 A 38 A
Cuisson en tri 4 mm2
25 A 32 A
Chauffage 1.5 mm2
10 A 16 A

41. Powerpoint Templates
Page 41
Mesures de protection
• Mise à la terre
Relier à une prise de terre, par un fil conducteur, toutes
les masses métalliques des appareils électriques dans
une installation.
• Disjoncteur différentiel
Dispositif de détection qui, lorsqu’il détecte un défaut
dans l’installation électrique, met l’installation hors
tension.
Tensions de contact admises (normes):
50V ac (locaux secs), 25 V a c (locaux
humides), 12Vac (locaux immergés)

42. Powerpoint Templates
Page 42

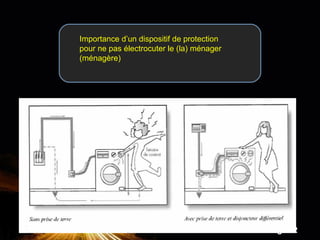

Importance d’un dispositif de protection
pour ne pas électrocuter le (la) ménager
(ménagère)

43. Powerpoint Templates
Page 43
Les conséquences en fonction du courant.

44. Powerpoint Templates
Page 44
LE PLAN ARCHITECTURAL
Le plan architectural est réalisé à partir du plan de l’architecte. Il
représente l’emplacement des points lumineux, des prises de courants et de tous
les autres appareils électriques. Il utilise les symboles particuliers de la normes
NF C 03-211.

45. Powerpoint Templates
Page 45
LE PLAN ARCHITECTURAL
Attention, la symbolisation n'est pas laAttention, la symbolisation n'est pas la
même que dans les autres schémasmême que dans les autres schémas
INTERRUPTEUR
UNIPOLAIRE
DOUBLE
ALLUMAGE
VA ET VIENT
BOUTON
POUSSOIR
PRISE DE
COURANT
2 P+T
FOYER
LUMINEUX
Les symboles utilisés sont :

46. Powerpoint Templates
Page 46
EXEMPLE DE PLAN ARCHITECTURAL
Ce schéma indique que dans cette pièce, il y a deux prises de courant avec terre et un
circuit de lumière.
2 P+T2 P+T

47. Powerpoint Templates
Page 47
SCHEMA UNIFILAIRE DANS L’ESPACE
Ph N T
PhNT
Ce schéma représente tous les fils de l’installation à partir de l’arrivée du courant, et avec
les appareils électriques implantés sur le plan architectural.
Deux ou plusieurs
conducteurs sont représentés
par un trait unique. Il est donc
important de repérer sur le
trait, le nombre et la nature
des conducteurs ainsi
regroupés.

48. Powerpoint Templates
Page 48
SCHEMA MULTIFILAIRE
PH
N
Pe
Chaque conducteur est représenté par un trait..

49. Powerpoint Templates
Page 49
-conclusion
L’installation électrique est le domaine qui évolue le plus fortement dans la
vie d’un établissement car chaque modification ou aménagement nécessite
des nouvelles canalisations, une augmentation de puissance, des nouveaux
appareils, et une transformation de l’éclairage.
La bonne conformité d’une installation électrique doit être l’objectif de tout
conception d’installation, d’où elle doit être conforme aux normes de
protection dans le but d’éviter les accidents mortels.
L’éclairage et l’électricité deux chapitres complexes qui doivent être traité
par l’architecte de même importance d’une conception d’un projet.

50. Powerpoint Templates
Page 50

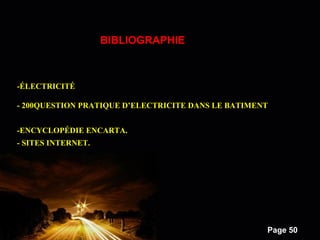

-ÉLECTRICITÉ
- 200QUESTION PRATIQUE D’ELECTRICITE DANS LE BATIMENT
-ENCYCLOPÉDIE ENCARTA.
- SITES INTERNET.
BIBLIOGRAPHIE

51. Powerpoint Templates
Page 51
