- 1. HABILITATION ELECTRIQUE DIAPO 1 PRÉVENTIONDES RISQUES ÉLECTRIQUES Sommaire Généralités Prévenir les risques électriques Textes réglementaires et normes Dangers du courant électrique Facteurs intervenants sur la gravite d ’un choc électrique Domaines de tension Moyens de prévention et de protection Moyens de prévention contre les contacts directs Moyens de prévention contre les contacts indirects Plan d’intervention Moyens de protection contre les contacts directs Moyens de protection contre les contacts indirects

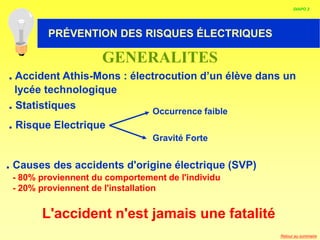

- 2. HABILITATION ELECTRIQUE . AccidentAthis-Mons : électrocution d’un élève dans un lycée technologique . Statistiques . Risque Electrique Occurrence faible Gravité Forte . Causes des accidents d'origine électrique (SVP) - 80% proviennent du comportement de l'individu - 20% proviennent de l'installation L'accident n'est jamais une fatalité GENERALITES DIAPO 2 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

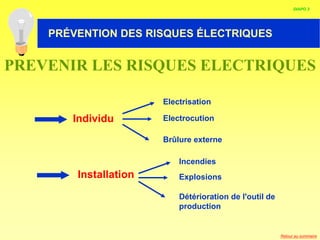

- 3. HABILITATION ELECTRIQUE Individu Installation Electrisation Electrocution Brûlure externe Incendies Explosions Détériorationde l'outil de production PREVENIR LES RISQUES ELECTRIQUES DIAPO 3 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

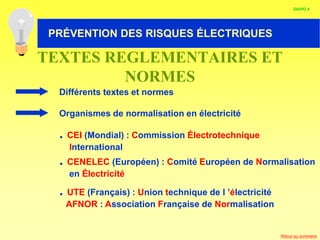

- 4. HABILITATION ELECTRIQUE Différents texteset normes Organismes de normalisation en électricité . CEI (Mondial) : Commission Électrotechnique International . CENELEC (Européen) : Comité Européen de Normalisation en Électricité . UTE (Français) : Union technique de l ’électricité AFNOR : Association Française de Normalisation TEXTES REGLEMENTAIRES ET NORMES DIAPO 4 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

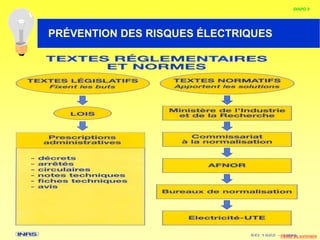

- 5. HABILITATION ELECTRIQUE DIAPO 5 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 6. HABILITATION ELECTRIQUE DIAPO 6 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire

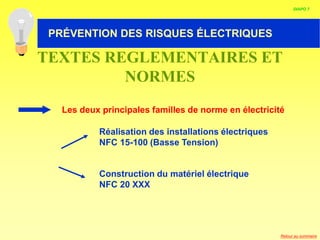

- 7. HABILITATION ELECTRIQUE Les deuxprincipales familles de norme en électricité Réalisation des installations électriques NFC 15-100 (Basse Tension) Construction du matériel électrique NFC 20 XXX TEXTES REGLEMENTAIRES ET NORMES DIAPO 7 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

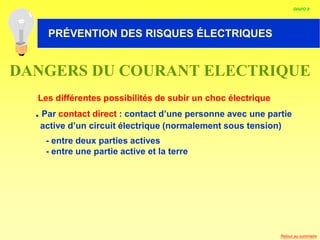

- 8. HABILITATION ELECTRIQUE Les différentespossibilités de subir un choc électrique . Par contact direct : contact d’une personne avec une partie active d’un circuit électrique (normalement sous tension) - entre deux parties actives - entre une partie active et la terre DANGERS DU COURANT ELECTRIQUE DIAPO 8 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

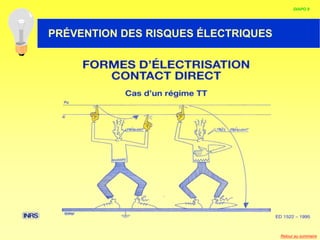

- 9. HABILITATION ELECTRIQUE DIAPO 9 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 10. HABILITATION ELECTRIQUE Les différentespossibilités de subir un choc électrique . Par contact direct : contact d’une personne avec une partie active d’un circuit électrique (normalement sous tension) . Par contact indirect : contact d’une personne avec une masse mise sous tension par suite d’un défaut d’isolement - entre deux parties actives - entre une partie active et la terre - entre deux masses - entre une masse et la terre DANGERS DU COURANT ELECTRIQUE DIAPO 10 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

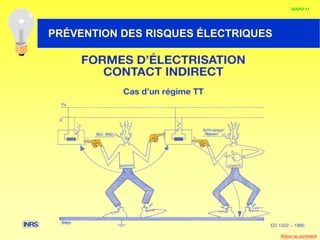

- 11. HABILITATION ELECTRIQUE DIAPO 11 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 12. HABILITATION ELECTRIQUE L ’Intensitédu courant électrique traversant l’individu et qui dépendra : . De la tension de contact . De la résistance du corps humain Le trajet du courant dans l’organisme La durée du contact FACTEURS INTERVENANTS SUR LA GRAVITE D ’UN CHOC ELECTRIQUE DIAPO 12 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

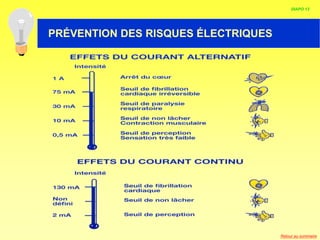

- 13. HABILITATION ELECTRIQUE DIAPO 13 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 14. HABILITATION ELECTRIQUE DIAPO 14 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire

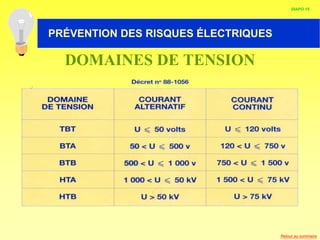

- 15. HABILITATION ELECTRIQUE DOMAINES DETENSION DIAPO 15 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

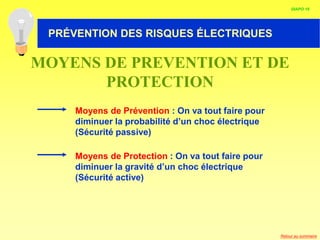

- 16. HABILITATION ELECTRIQUE Moyens dePrévention : On va tout faire pour diminuer la probabilité d’un choc électrique (Sécurité passive) Moyens de Protection : On va tout faire pour diminuer la gravité d’un choc électrique (Sécurité active) MOYENS DE PREVENTION ET DE PROTECTION DIAPO 16 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

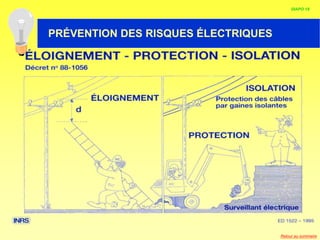

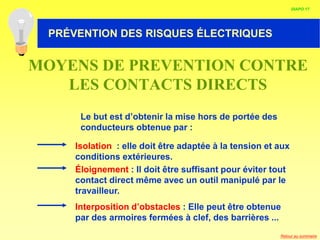

- 17. HABILITATION ELECTRIQUE Isolation :elle doit être adaptée à la tension et aux conditions extérieures. Éloignement : Il doit être suffisant pour éviter tout contact direct même avec un outil manipulé par le travailleur. Le but est d’obtenir la mise hors de portée des conducteurs obtenue par : Interposition d’obstacles : Elle peut être obtenue par des armoires fermées à clef, des barrières ... MOYENS DE PREVENTION CONTRE LES CONTACTS DIRECTS DIAPO 17 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire
- 18. HABILITATION ELECTRIQUE DIAPO 18 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 19. HABILITATION ELECTRIQUE Un appareilélectrique peu présenter un risque de contact direct. Les appareils électrique sont classé par Degré de protection : Pour symboliser les degrés de protection, on utilise les lettres IP (International Protection) suivies de 2 chiffres caractéristiques. DIAPO 19 Degrés de protection des matériels électriques PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

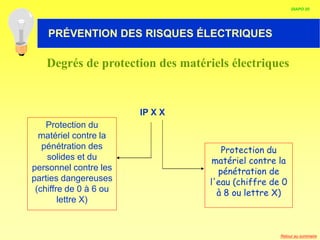

- 20. HABILITATION ELECTRIQUE IP XX Protection du matériel contre la pénétration de l'eau (chiffre de 0 à 8 ou lettre X) Protection du matériel contre la pénétration des solides et du personnel contre les parties dangereuses (chiffre de 0 à 6 ou lettre X) DIAPO 20 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire Degrés de protection des matériels électriques

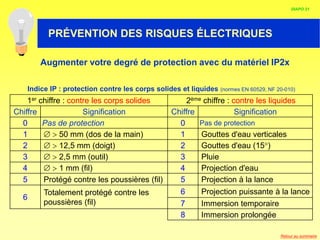

- 21. HABILITATION ELECTRIQUE Augmenter votredegré de protection avec du matériel IP2x Indice IP : protection contre les corps solides et liquides (normes EN 60529, NF 20-010) 1er chiffre : contre les corps solides 2ème chiffre : contre les liquides Chiffre Signification Chiffre Signification 0 Pas de protection 0 Pas de protection 1 50 mm (dos de la main) 1 Gouttes d'eau verticales 2 12,5 mm (doigt) 2 Gouttes d'eau (15°) 3 2,5 mm (outil) 3 Pluie 4 1 mm (fil) 4 Projection d'eau 5 Protégé contre les poussières (fil) 5 Projection à la lance 6 Totalement protégé contre les poussières (fil) 6 Projection puissante à la lance 7 Immersion temporaire 8 Immersion prolongée DIAPO 21 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

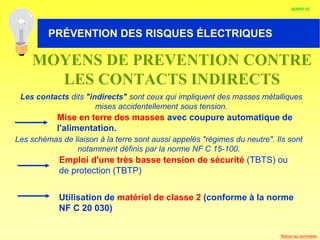

- 22. HABILITATION ELECTRIQUE Mise enterre des masses avec coupure automatique de l'alimentation. MOYENS DE PREVENTION CONTRE LES CONTACTS INDIRECTS DIAPO 22 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire Les contacts dits "indirects" sont ceux qui impliquent des masses métalliques mises accidentellement sous tension. Les schémas de liaison à la terre sont aussi appelés "régimes du neutre". Ils sont notamment définis par la norme NF C 15-100. Emploi d'une très basse tension de sécurité (TBTS) ou de protection (TBTP) Utilisation de matériel de classe 2 (conforme à la norme NF C 20 030)

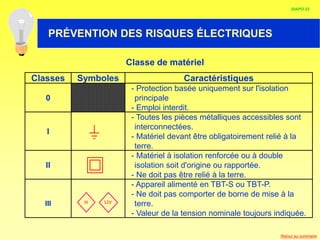

- 23. HABILITATION ELECTRIQUE Classes SymbolesCaractéristiques 0 - Protection basée uniquement sur l'isolation principale - Emploi interdit. I - Toutes les pièces métalliques accessibles sont interconnectées. - Matériel devant être obligatoirement relié à la terre. II - Matériel à isolation renforcée ou à double isolation soit d'origine ou rapportée. - Ne doit pas être relié à la terre. III - Appareil alimenté en TBT-S ou TBT-P. - Ne doit pas comporter de borne de mise à la terre. - Valeur de la tension nominale toujours indiquée. Classe de matériel III 12V DIAPO 23 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

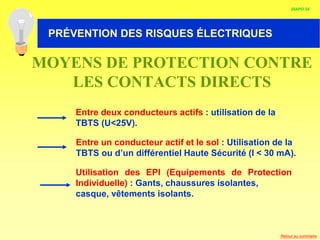

- 24. HABILITATION ELECTRIQUE Entre deuxconducteurs actifs : utilisation de la TBTS (U<25V). Entre un conducteur actif et le sol : Utilisation de la TBTS ou d’un différentiel Haute Sécurité (I < 30 mA). Utilisation des EPI (Equipements de Protection Individuelle) : Gants, chaussures isolantes, casque, vêtements isolants. MOYENS DE PROTECTION CONTRE LES CONTACTS DIRECTS DIAPO 24 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

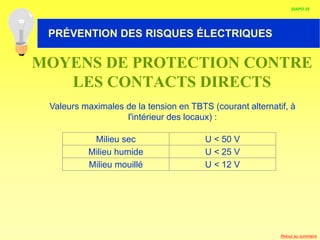

- 25. HABILITATION ELECTRIQUE DIAPO 25 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire Milieu sec U < 50 V Milieu humide U < 25 V Milieu mouillé U < 12 V MOYENS DE PROTECTION CONTRE LES CONTACTS DIRECTS Valeurs maximales de la tension en TBTS (courant alternatif, à l'intérieur des locaux) :
- 26. HABILITATION ELECTRIQUE DIAPO 26 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
- 27. HABILITATION ELECTRIQUE MOYENS DEPROTECTION CONTRE LES CONTACTS INDIRECTS Utiliser les fusibles ou les disjoncteurs magnétothermiques DIAPO 27 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

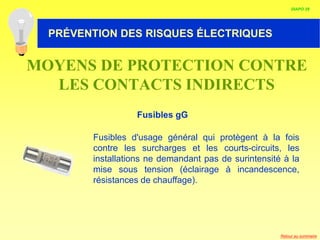

- 28. HABILITATION ELECTRIQUE MOYENS DEPROTECTION CONTRE LES CONTACTS INDIRECTS Fusibles gG Fusibles d'usage général qui protègent à la fois contre les surcharges et les courts-circuits, les installations ne demandant pas de surintensité à la mise sous tension (éclairage à incandescence, résistances de chauffage). DIAPO 28 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

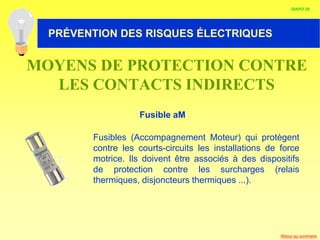

- 29. HABILITATION ELECTRIQUE MOYENS DEPROTECTION CONTRE LES CONTACTS INDIRECTS Fusible aM Fusibles (Accompagnement Moteur) qui protègent contre les courts-circuits les installations de force motrice. Ils doivent être associés à des dispositifs de protection contre les surcharges (relais thermiques, disjoncteurs thermiques ...). DIAPO 29 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire

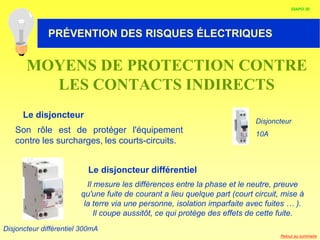

- 30. HABILITATION ELECTRIQUE MOYENS DEPROTECTION CONTRE LES CONTACTS INDIRECTS DIAPO 30 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire Son rôle est de protéger l'équipement contre les surcharges, les courts-circuits. Le disjoncteur Disjoncteur 10A Le disjoncteur différentiel Il mesure les différences entre la phase et le neutre, preuve qu'une fuite de courant a lieu quelque part (court circuit, mise à la terre via une personne, isolation imparfaite avec fuites … ). Il coupe aussitôt, ce qui protège des effets de cette fuite. Disjoncteur différentiel 300mA

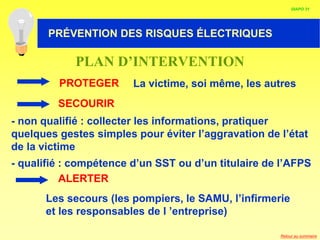

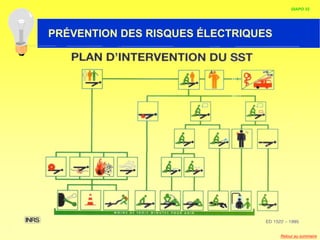

- 31. HABILITATION ELECTRIQUE PLAN D’INTERVENTION PROTEGERLa victime, soi même, les autres Les secours (les pompiers, le SAMU, l’infirmerie et les responsables de l ’entreprise) SECOURIR - non qualifié : collecter les informations, pratiquer quelques gestes simples pour éviter l’aggravation de l’état de la victime ALERTER - qualifié : compétence d’un SST ou d’un titulaire de l’AFPS DIAPO 31 PRÉVENTION DES RISQUES ÉLECTRIQUES Retour au sommaire
- 32. HABILITATION ELECTRIQUE DIAPO 32 PRÉVENTIONDES RISQUES ÉLECTRIQUES Retour au sommaire
Notes de l'éditeur
- #2 Sommaire
- #3 Généralités Accident Le mardi 21 novembre 1995, un élève de terminale STI Électrotechnique est mort électrocuté au cours d’un TP au lycée technique d’ATHIS MONS dans l’Essonne. Faut-il attendre un mort pour que la sécurité devienne un objectif prioritaire ? Nos élèves ne sont pas des professionnels, ils peuvent faire des erreurs et c’est pour cela que dans tous les cas et dans toutes les situations, le système de sécurité doit les protéger et ne pas se contenter d’être aux normes. Je vous demande de réfléchir à ce que serait votre réaction si demain un accident se produisait dans notre établissement. Pour cela il faut évaluer les risques matériels et dans les locaux afin de prendre les décisions qui s’imposent. Statistiques sur les accidents d’origine électrique Origine : Caisse nationale de l’assurance maladie des travailleurs salariés (CNAMTS) Ces accidents sont en très forte diminution depuis 1976 et ne représentent que 0,2% des accidents du travail avec arrêt, par contre ils ont une issue fatale dans 3% des cas contre 0,14% pour les accidents du travail en général. La probabilité des risques est très faible mais la gravité est très forte. Le nombre d’accident mortel reste trop important.
- #4 Électrisation : C’est la réaction du corps humain à un contact accidentel avec l ’électricité. Électrocution : C’est l’électrisation qui débouche sur une issue fatale. - 60% des lésions sont des brûlures. - 6% des lésions sont des brûlures internes. - Les mains et la tête sont les plus touchées.
- #5 II La normalisation En électricité il existe 3 organismes de normalisation. La CEI : Commission Électrotechnique Internationale Le CENELEC : Comité Européen de Normalisation ELECtricité L’UTE (Française) : Union Technique de l’Électricité Les deux principales familles de normes françaises pour l’électricité sont : la NF C 15-100 traite des installations électriques en basse tension les NF C 20-xxx traitent des classifications (protection, chocs électriques) Tous les appareils doivent posséder une norme gravée, c’est un gage de sécurité.

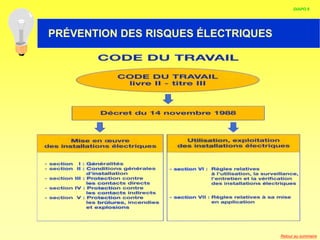

- #8 TEXTES REGLEMENTAIRES ET NORMES I Contexte réglementaire L’hygiène et la sécurité des travailleurs sont assurés par le code du travail émanent du ministère du travail qui signe des décrets et des arrêtés provenant de lois votées par l’assemblée nationale complétée de circulaires et de notes techniques émises par l’administration et les services publics. En électricité c’est le décret n° 88-1056 du 14 novembre 1988 qui traite de la protection des travailleurs qui mettent en œuvre des courants électriques dans un établissement assujettis au code du travail, il s’applique aussi aux entreprises extérieures qui travaillent sur l’installation de l’établissement. Il comprend des sections qui traitent de la prévention des risques d’électrocution, de brûlures, d’incendie et d’explosion d’origine électrique, d’autres qui contribuent à éviter l’apparition du risque par l’exécution, la surveillance et l’entretien de l’installation et afin des mesures générales et administratives.
