danger electrique

1. Les dangers
du courant
électrique

2. Généralités :
Chocs électriques
Courts-circuits
Autres dangers
électrisation
électrocution
brûlure
projection de matière
en fusion
rayonnement ultraviolet
dégagement gaz toxiques
incendie
explosion
chute de l'opérateur
LES DANGERS DU COURANT ÉLECTRIQUE

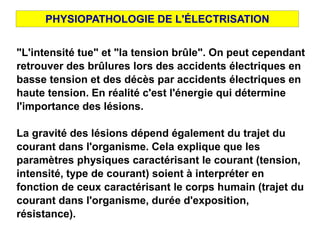

3. "L'intensité tue" et "la tension brûle". On peut cependant
retrouver des brûlures lors des accidents électriques en
basse tension et des décès par accidents électriques en
haute tension. En réalité c'est l'énergie qui détermine
l'importance des lésions.
La gravité des lésions dépend également du trajet du
courant dans l'organisme. Cela explique que les
paramètres physiques caractérisant le courant (tension,
intensité, type de courant) soient à interpréter en
fonction de ceux caractérisant le corps humain (trajet du
courant dans l'organisme, durée d'exposition,
résistance).
PHYSIOPATHOLOGIE DE L'ÉLECTRISATION

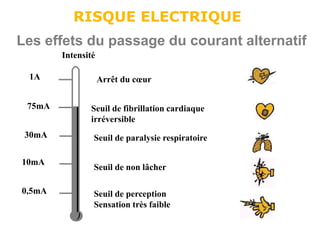

4. Intensité
0,5mA Seuil de perception
Sensation très faible
10mA
Seuil de non lâcher
30mA Seuil de paralysie respiratoire
75mA Seuil de fibrillation cardiaque
irréversible
1A Arrêt du cœur
Les effets du passage du courant alternatif
RISQUE ELECTRIQUE

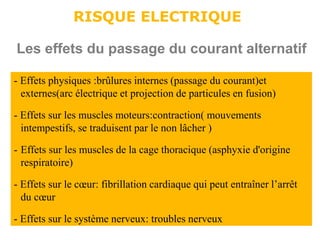

5. - Effets physiques :brûlures internes (passage du courant)et
externes(arc électrique et projection de particules en fusion)
- Effets sur les muscles moteurs:contraction( mouvements
intempestifs, se traduisent par le non lâcher )
- Effets sur les muscles de la cage thoracique (asphyxie d'origine
respiratoire)
- Effets sur le cœur: fibrillation cardiaque qui peut entraîner l’arrêt
du cœur
- Effets sur le système nerveux: troubles nerveux
Les effets du passage du courant alternatif
RISQUE ELECTRIQUE

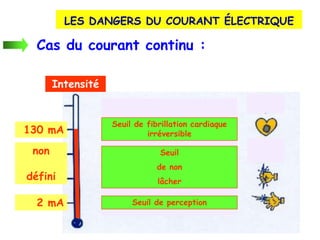

6. Cas du courant continu :
non
défini
130 mA
2 mA
Seuil
de non
lâcher
Seuil de fibrillation cardiaque
irréversible
Seuil de perception
Intensité
LES DANGERS DU COURANT ÉLECTRIQUE

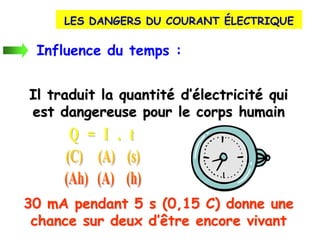

7. Influence du temps :
Il traduit la quantité d’électricité qui
est dangereuse pour le corps humain
30 mA pendant 5 s (0,15 C) donne une
chance sur deux d’être encore vivant
LES DANGERS DU COURANT ÉLECTRIQUE

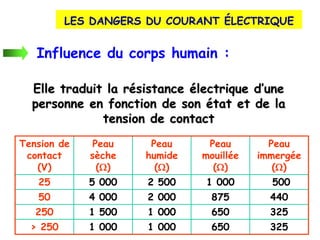

8. LES DANGERS DU COURANT ÉLECTRIQUE
Influence du corps humain :
Elle traduit la résistance électrique d’une
personne en fonction de son état et de la
tension de contact
Tension de
contact
(V)
Peau
sèche
(W)
Peau
humide
(W)
Peau
mouillée
(W)
Peau
immergée
(W)
25 5 000 2 500 1 000 500
50 4 000 2 000 875 440
250 1 500 1 000 650 325
> 250 1 000 1 000 650 325

9. LES DANGERS DU COURANT ÉLECTRIQUE

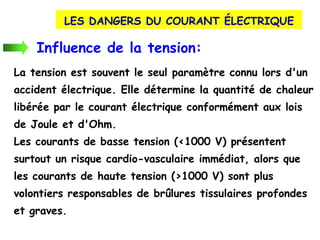

Influence de la tension:
La tension est souvent le seul paramètre connu lors d'un
accident électrique. Elle détermine la quantité de chaleur
libérée par le courant électrique conformément aux lois
de Joule et d'Ohm.
Les courants de basse tension (<1000 V) présentent
surtout un risque cardio-vasculaire immédiat, alors que
les courants de haute tension (>1000 V) sont plus
volontiers responsables de brûlures tissulaires profondes
et graves.

10. LES DANGERS DU COURANT ÉLECTRIQUE
Influence du trajet corporel du
courant:
Ce trajet peut être évalué d'après la localisation du
point d'entrée et du point de sortie du courant. Il suit
préférentiellement les zones de moindre résistance
électrique.
Les trajets longs (trans-thoraciques) exposent plus
particulièrement les victimes au risque d'arrêt cardio-
respiratoire et de brûlure électrothermique profonde.
Les trajets courts (doigts dans la prise de courant)
exposent au risque de brûlures souvent profondes et
invalidantes.

11. PH
N
FRÉQUENT TRES FRÉQUENT
Terre
FORMES D’ÉLECTRISATION
Contact direct : contact de personne avec une partie
active d'un circuit électrique.

12. PH
N
Relativement fréquent
Très rare
Terre
Contact indirect : contact de personnes avec une masse
mise accidentellement sous tension à la suite d'un défaut
d'isolement
FORMES D’ÉLECTRISATION

13. EFFETS DES COURANTS ÉLECTRIQUES SUR
L'ORGANISME
LES BRÛLURES ÉLECTRIQUES
On décrit trois types de brûlures électriques :
les brûlures électrothermiques (ou brûlures
électriques vraies),
les brûlures par flash électrique
les brûlures par arc électrique.

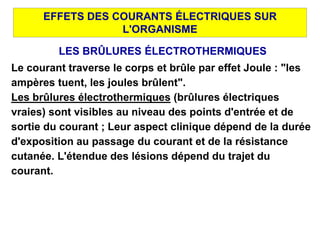

14. EFFETS DES COURANTS ÉLECTRIQUES SUR
L'ORGANISME
LES BRÛLURES ÉLECTROTHERMIQUES
Le courant traverse le corps et brûle par effet Joule : "les
ampères tuent, les joules brûlent".
Les brûlures électrothermiques (brûlures électriques
vraies) sont visibles au niveau des points d'entrée et de
sortie du courant ; Leur aspect clinique dépend de la durée
d'exposition au passage du courant et de la résistance
cutanée. L'étendue des lésions dépend du trajet du
courant.

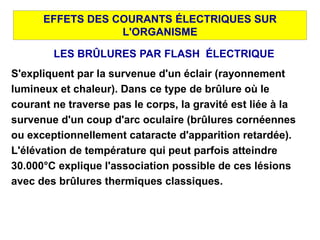

15. EFFETS DES COURANTS ÉLECTRIQUES SUR
L'ORGANISME
LES BRÛLURES PAR FLASH ÉLECTRIQUE
S'expliquent par la survenue d'un éclair (rayonnement
lumineux et chaleur). Dans ce type de brûlure où le
courant ne traverse pas le corps, la gravité est liée à la
survenue d'un coup d'arc oculaire (brûlures cornéennes
ou exceptionnellement cataracte d'apparition retardée).
L'élévation de température qui peut parfois atteindre
30.000°C explique l'association possible de ces lésions
avec des brûlures thermiques classiques.

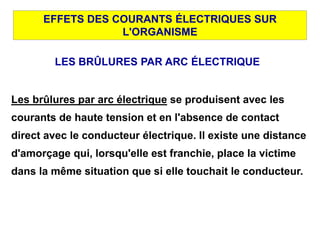

16. EFFETS DES COURANTS ÉLECTRIQUES SUR
L'ORGANISME
LES BRÛLURES PAR ARC ÉLECTRIQUE
Les brûlures par arc électrique se produisent avec les
courants de haute tension et en l'absence de contact
direct avec le conducteur électrique. Il existe une distance
d'amorçage qui, lorsqu'elle est franchie, place la victime
dans la même situation que si elle touchait le conducteur.

17. Les brûlures électrothermiques

18. Exemples de brûlures

19. Exemples de brûlures

20. Exemples de brûlures

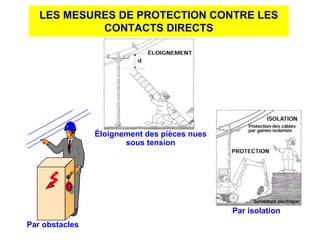

21. Par obstacles
LES MESURES DE PROTECTION CONTRE LES
CONTACTS DIRECTS
Par isolation
Éloignement des pièces nues
sous tension

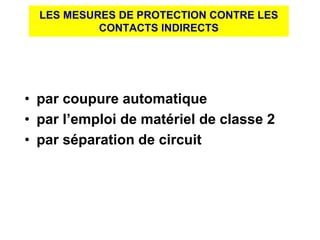

22. • par coupure automatique
• par l’emploi de matériel de classe 2
• par séparation de circuit
LES MESURES DE PROTECTION CONTRE LES
CONTACTS INDIRECTS

23. COUPURE AUTOMATIQUE
TERRE
Clac OUI !
Disjoncteur
différentiel
NON !
Disjoncteur

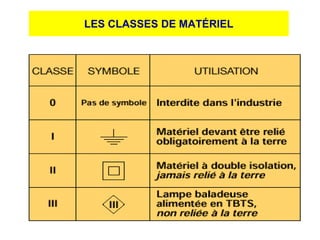

24. LES CLASSES DE MATÉRIEL

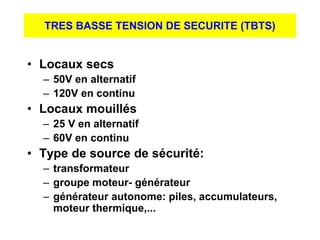

25. TRES BASSE TENSION DE SECURITE (TBTS)
• Locaux secs
– 50V en alternatif
– 120V en continu
• Locaux mouillés
– 25 V en alternatif
– 60V en continu
• Type de source de sécurité:
– transformateur
– groupe moteur- générateur
– générateur autonome: piles, accumulateurs,
moteur thermique,...

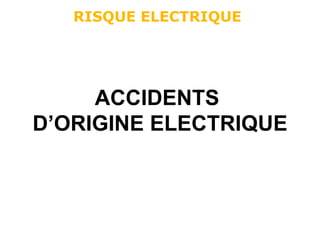

26. ACCIDENTS
D’ORIGINE ELECTRIQUE
RISQUE ELECTRIQUE
