Le document met en lumière les dangers du courant électrique, notamment les risques d'électrocution, de court-circuit et de surtension, ainsi que les protections nécessaires comme le disjoncteur différentiel et la prise de terre. Il souligne l'importance d'utiliser le matériel électrique selon les normes, ainsi que les mesures à prendre en cas d'accident. Enfin, il insiste sur la nécessité d'avoir des dispositifs de sécurité comme des fusibles et des disjoncteurs pour protéger les personnes et les installations électriques.

1. Le courant électrique
Ses dangers
Les précautions à prendre

2. Le courant électrique peut être
dangereux si certaines
conditions ne sont pas
remplies.
Un matériel utilisé comme il
est prévu par le
constructeur ne doit pas
être dangereux.

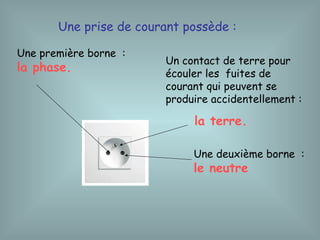

3. Une prise de courant possède :
Une première borne :
la phase.
Une deuxième borne :
le neutre
Un contact de terre pour
écouler les fuites de
courant qui peuvent se
produire accidentellement :
la terre.

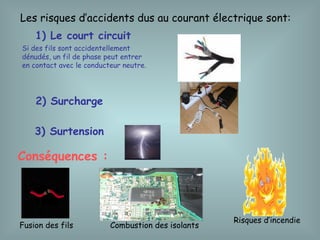

4. 2) Surcharge
Si des fils sont accidentellement
dénudés, un fil de phase peut entrer
en contact avec le conducteur neutre.
Conséquences :
Fusion des fils Combustion des isolants
Risques d’incendie
Les risques d’accidents dus au courant électrique sont:
3) Surtension
1) Le court circuit

5. 2 ) L’électrocution
Par contact direct
Par contact indirect

6. Comment protéger les personnes ?
La prise de terre possède une résistance
plus petite que celle du corps humain
permettant ainsi au courant de ……
Le disjoncteur différentiel coupe
immédiatement le courant en cas de
« fuites ». La prise de terre permet
l’évacuation des courants de défaut
apparaissant lors d’un disfonctionnement.
En cas d’anomalie, on réduit le temps
de passage du courant dans le corps
avec un disjoncteur différentiel
couplé à une prise de terre
S’échapper par le
sol

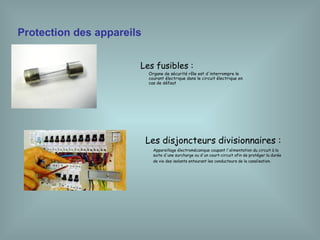

7. Protection des appareils
Les fusibles :
Organe de sécurité rôle est d'interrompre le
courant électrique dans le circuit électrique en
cas de défaut
Les disjoncteurs divisionnaires :
Appareillage électromécanique coupant l'alimentation du circuit à la
suite d'une surcharge ou d'un court-circuit afin de protéger la durée
de vie des isolants entourant les conducteurs de la canalisation.

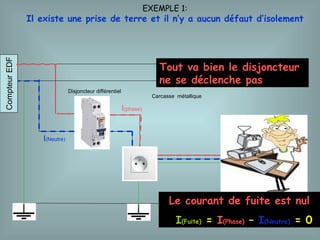

8. EXEMPLE 1:
Il existe une prise de terre et il n’y a aucun défaut d’isolement
Carcasse métallique
Disjoncteur différentiel
Compteur
EDF
Tout va bien le disjoncteur
ne se déclenche pas
I(phase)
I(Neutre)
Le courant de fuite est nul
I(Fuite) = I(Phase) – I(Neutre) = 0

9. terre
Disjoncteur différentiel
Compteur
EDF
EXEMPLE 2:
Il existe une prise de terre et il y a un défaut d’isolement
I(phase)
I(Neutre)
I(Fuite)
Le courant de fuite est non nul
I(Fuite) = I(Phase) – I(Neutre) > 0
le disjoncteur se
déclenche
Carcasse métallique

10. terre
Disjoncteur différentiel
Compteur
EDF

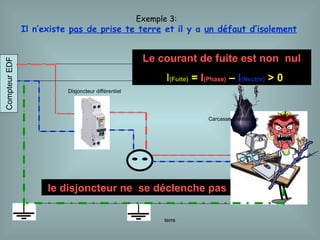

Exemple 3:
Il n’existe pas de prise te terre et il y a un défaut d’isolement
Le courant de fuite est non nul
I(Fuite) = I(Phase) – I(Neutre) > 0
le disjoncteur ne se déclenche pas
Carcasse métallique

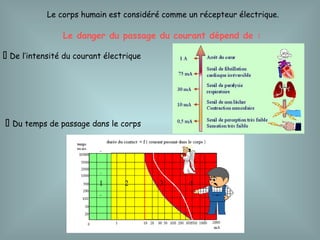

11. Le danger du passage du courant dépend de :
 De l’intensité du courant électrique
Le corps humain est considéré comme un récepteur électrique.
 Du temps de passage dans le corps

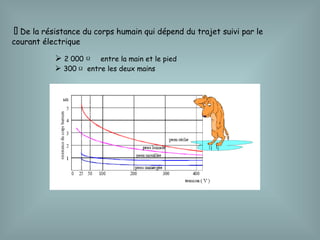

12.  De la résistance du corps humain qui dépend du trajet suivi par le
courant électrique
 2 000 entre la main et le pied
 300 entre les deux mains





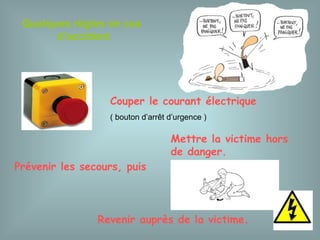

13. Quelques règles en cas
d’accident
Couper le courant électrique
( bouton d’arrêt d’urgence )
Mettre la victime hors
de danger.
Prévenir les secours, puis
Revenir auprès de la victime.
