UAA1

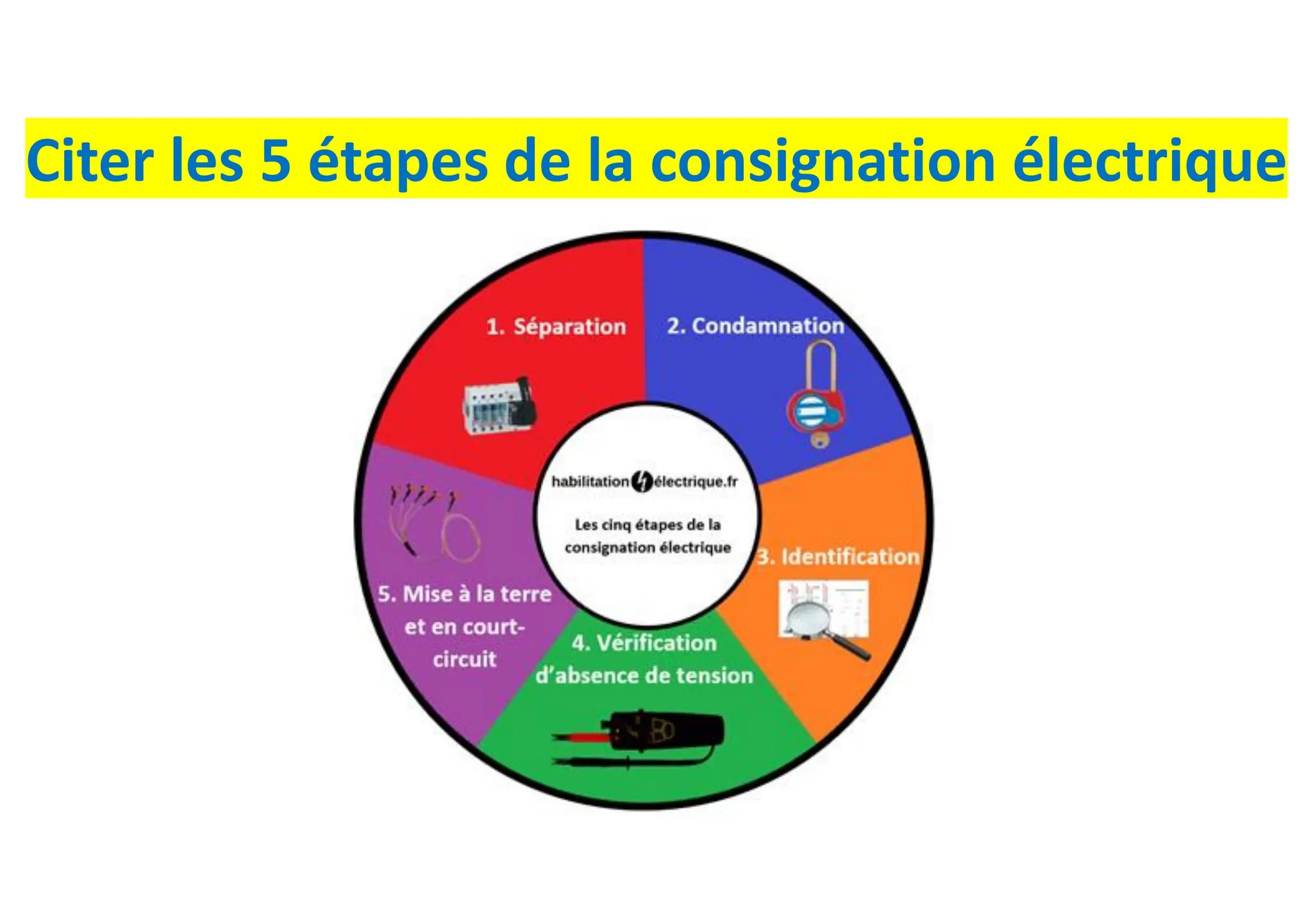

1. Citer les 5 étapes de la consignation électrique

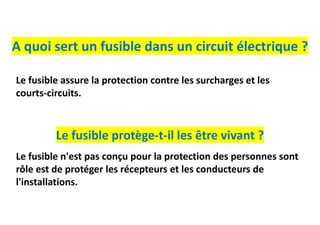

2. A quoi sert un fusible dans un circuit électrique ?
Le fusible protège-t-il les être vivant ?
Le fusible n'est pas conçu pour la protection des personnes sont
rôle est de protéger les récepteurs et les conducteurs de
l'installations.
Le fusible assure la protection contre les surcharges et les
courts-circuits.

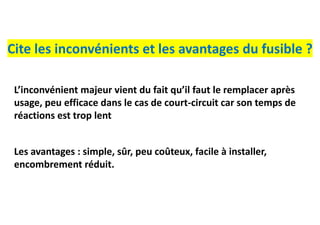

3. Cite les inconvénients et les avantages du fusible ?
Les avantages : simple, sûr, peu coûteux, facile à installer,
encombrement réduit.
L’inconvénient majeur vient du fait qu’il faut le remplacer après
usage, peu efficace dans le cas de court-circuit car son temps de
réactions est trop lent

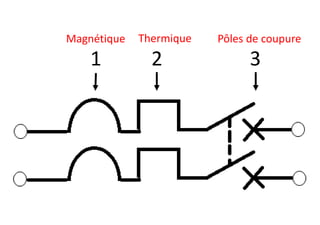

4. 1 2 3
Magnétique Thermique Pôles de coupure

5. Les différents
types de défaut électrique
Surcharge & court-circuit

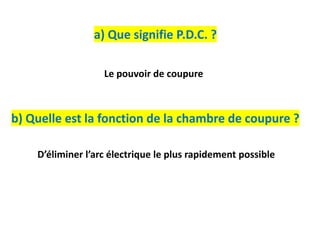

6. a) Que signifie P.D.C. ?
b) Quelle est la fonction de la chambre de coupure ?
Le pouvoir de coupure
D’éliminer l’arc électrique le plus rapidement possible

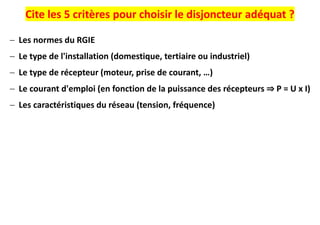

7. Cite les 5 critères pour choisir le disjoncteur adéquat ?
− Les normes du RGIE
− Le type de l'installation (domestique, tertiaire ou industriel)
− Le type de récepteur (moteur, prise de courant, …)
− Le courant d'emploi (en fonction de la puissance des récepteurs ⇒ P = U x I)
− Les caractéristiques du réseau (tension, fréquence)

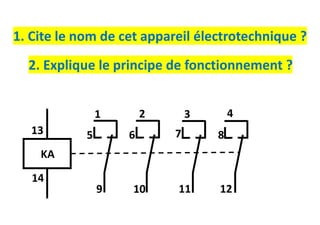

8. 2. Explique le principe de fonctionnement ?
1. Cite le nom de cet appareil électrotechnique ?
KA
13
14
1 2 3 4
9 10 11 12
5 6 7 8

9. Les installations électriques de toute nature doivent être conçues en vue de préserver la
sécurité des personnes et la prévention des incendies et explosions :
Protection contre les contacts directs : mise hors de portée des personnels

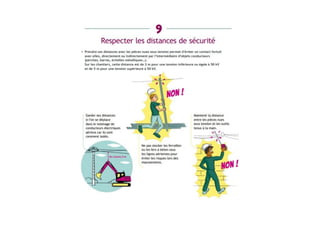

- par éloignement (respect des distances de voisinage)
- au moyen d’obstacles (présence d’écran, armoires électriques fermées)
- par isolation (gainage des câbles)
Protection contre les contacts indirects
- par l’emploi de matériel à double isolation (protection de l’utilisateur en cas de défaillance de
la première enveloppe)
- par l’utilisation de la très basse tension (réduction du courant à un niveau non dangereux)
- par l’utilisation de dispositifs à coupure automatique type disjoncteur (mise hors tension
rapide de l’installation en cas de défaut)
Prévention des brûlures, incendies et explosions d’origine électrique
- par l’emploi de matériels conformes aux normes
- par le respect des règles d’installation
La réglementation impose également une vérification générale périodique (annuelle)
des installations électriques.
Les obligations & règlementation !

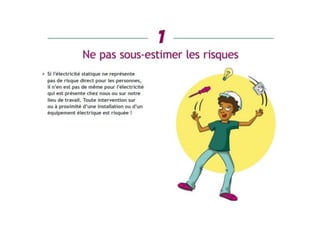

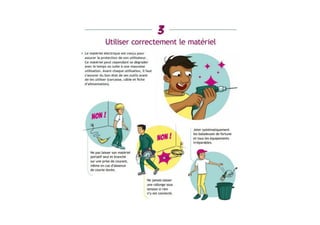

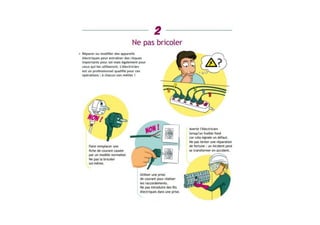

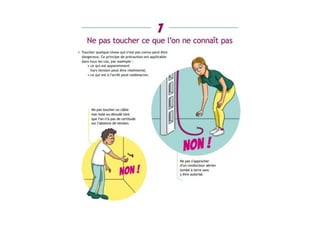

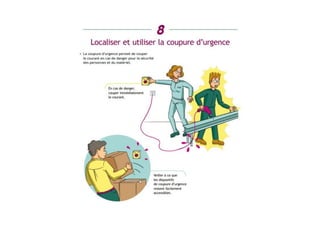

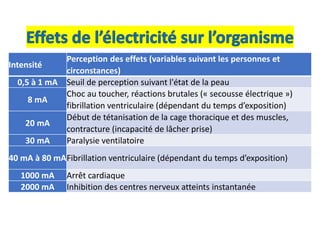

16. Intensité
Perception des effets (variables suivant les personnes et
circonstances)
0,5 à 1 mA Seuil de perception suivant l'état de la peau
8 mA
Choc au toucher, réactions brutales (« secousse électrique »)
fibrillation ventriculaire (dépendant du temps d’exposition)
20 mA
Début de tétanisation de la cage thoracique et des muscles,
contracture (incapacité de lâcher prise)
30 mA Paralysie ventilatoire
40 mA à 80 mAFibrillation ventriculaire (dépendant du temps d’exposition)
1000 mA Arrêt cardiaque
2000 mA Inhibition des centres nerveux atteints instantanée
Effets de l’électricité sur l’organisme

17. Appliquer les prescriptions
en matière d’environnement
641.01
Trier les déchets.
Déchets divers Déchets carton Déchets mitraille
Déchets récupération de cuivre
