- 1. La sécurité électrique et L’installationélectrique

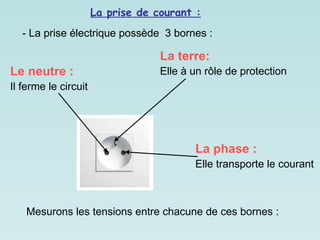

- 2. La prise decourant : Le neutre : Il ferme le circuit La phase : Elle transporte le courant La terre: Elle à un rôle de protection Mesurons les tensions entre chacune de ces bornes : - La prise électrique possède 3 bornes :
- 3. 2) La surcharge= surintensité Si des fils sont accidentellement dénudés, un fil de phase peut entrer en contact avec le conducteur neutre. Conséquences : Fusion des fils Risques d’incendie Combustion des isolants Les risques pour le matériel sont : 3) La surtension 1) Le court circuit

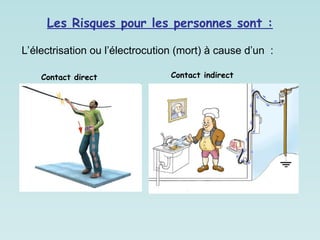

- 4. Les Risques pourles personnes sont : Contact indirect L’électrisation ou l’électrocution (mort) à cause d’un : Contact direct
- 5. Le danger dupassage du courant dépend de : De l’intensité du courant électrique Le corps humain est considéré comme un récepteur électrique. De la résistance du corps humain: Elle dépend du trajet suivi par le courant électrique 2 000 entre la main et le pied 300 entre les deux mains

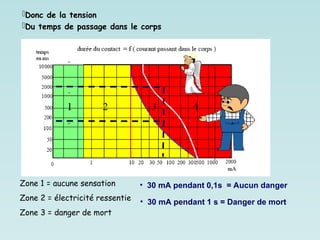

- 6. Donc de latension Du temps de passage dans le corps Zone 1 = aucune sensation Zone 2 = électricité ressentie Zone 3 = danger de mort • 30 mA pendant 0,1s = Aucun danger • 30 mA pendant 1 s = Danger de mort

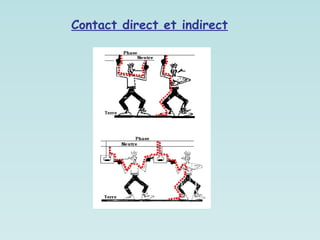

- 7. Contact direct etindirect

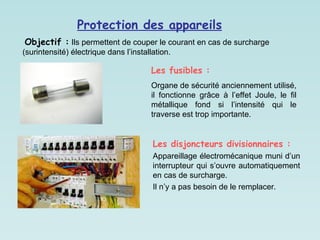

- 8. Protection des appareils Lesfusibles : Organe de sécurité anciennement utilisé, il fonctionne grâce à l’effet Joule, le fil métallique fond si l’intensité qui le traverse est trop importante. Les disjoncteurs divisionnaires : Appareillage électromécanique muni d’un interrupteur qui s’ouvre automatiquement en cas de surcharge. Il n’y a pas besoin de le remplacer. Objectif : Ils permettent de couper le courant en cas de surcharge (surintensité) électrique dans l’installation.

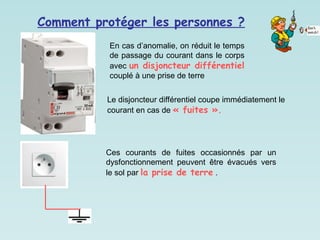

- 9. Comment protéger lespersonnes ? Le disjoncteur différentiel coupe immédiatement le courant en cas de « fuites ». Ces courants de fuites occasionnés par un dysfonctionnement peuvent être évacués vers le sol par la prise de terre . En cas d’anomalie, on réduit le temps de passage du courant dans le corps avec un disjoncteur différentiel couplé à une prise de terre

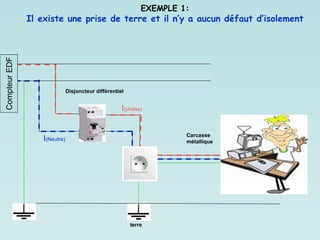

- 10. EXEMPLE 1: Il existeune prise de terre et il n’y a aucun défaut d’isolement Disjoncteur différentiel I(phase) I(Neutre) Carcasse métallique Compteur EDF terre

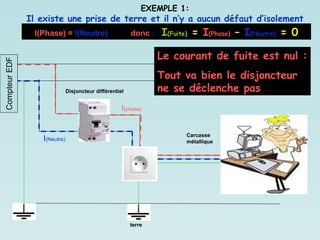

- 11. EXEMPLE 1: Il existeune prise de terre et il n’y a aucun défaut d’isolement Disjoncteur différentiel Le courant de fuite est nul : Tout va bien le disjoncteur ne se déclenche pas I(phase) I(Neutre) I(Phase) = I(Neutre) donc : I(Fuite) = I(Phase) – I(Neutre) = 0 Carcasse métallique Compteur EDF terre

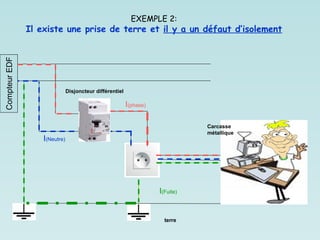

- 12. terre Disjoncteur différentiel Compteur EDF EXEMPLE 2: Ilexiste une prise de terre et il y a un défaut d’isolement I(phase) I(Neutre) I(Fuite) Carcasse métallique

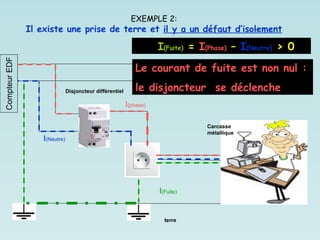

- 13. terre Disjoncteur différentiel Compteur EDF EXEMPLE 2: Ilexiste une prise de terre et il y a un défaut d’isolement I(phase) I(Neutre) I(Fuite) I(Fuite) = I(Phase) – I(Neutre) > 0 Le courant de fuite est non nul : le disjoncteur se déclenche Carcasse métallique

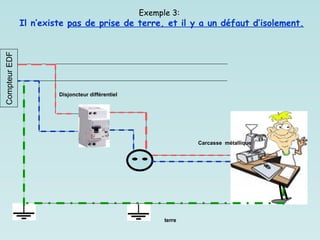

- 14. terre Disjoncteur différentiel Exemple 3: Iln’existe pas de prise de terre, et il y a un défaut d’isolement. Carcasse métallique Compteur EDF

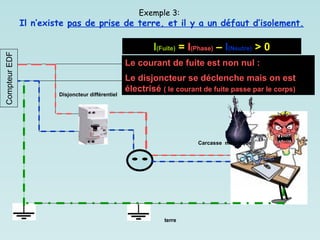

- 15. terre Disjoncteur différentiel Exemple 3: Iln’existe pas de prise de terre, et il y a un défaut d’isolement. I(Fuite) = I(Phase) – I(Neutre) > 0 Le courant de fuite est non nul : Le disjoncteur se déclenche mais on est électrisé ( le courant de fuite passe par le corps) Carcasse métallique Compteur EDF

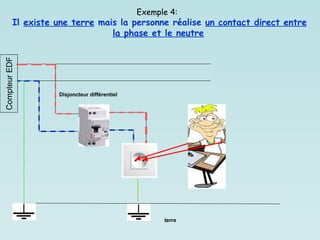

- 16. terre Disjoncteur différentiel Compteur EDF Exemple4: Il existe une terre mais la personne réalise un contact direct entre la phase et le neutre

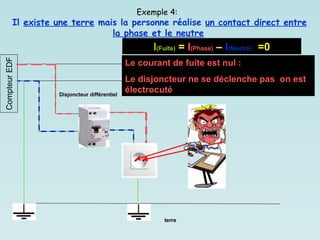

- 17. terre Disjoncteur différentiel Compteur EDF Exemple4: Il existe une terre mais la personne réalise un contact direct entre la phase et le neutre I(Fuite) = I(Phase) – I(Neutre) =0 Le courant de fuite est nul : Le disjoncteur ne se déclenche pas on est électrocuté
- 18. Quelques règles encas d’accident Couper le courant électrique ( bouton d’arrêt d’urgence ) Mettre la victime hors de danger. Prévenir les secours, puis Revenir auprès de la victime.

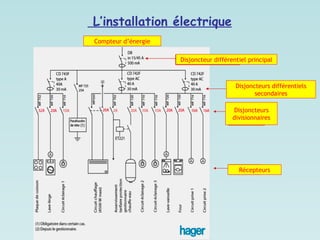

- 19. L’installation électrique Disjoncteur différentielprincipal Compteur d’énergie Disjoncteurs différentiels secondaires Disjoncteurs divisionnaires Récepteurs

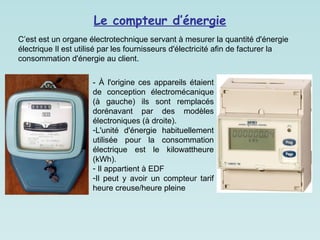

- 20. Le compteur d’énergie -À l'origine ces appareils étaient de conception électromécanique (à gauche) ils sont remplacés dorénavant par des modèles électroniques (à droite). -L'unité d'énergie habituellement utilisée pour la consommation électrique est le kilowattheure (kWh). - Il appartient à EDF -Il peut y avoir un compteur tarif heure creuse/heure pleine C’est est un organe électrotechnique servant à mesurer la quantité d'énergie électrique Il est utilisé par les fournisseurs d'électricité afin de facturer la consommation d'énergie au client.
