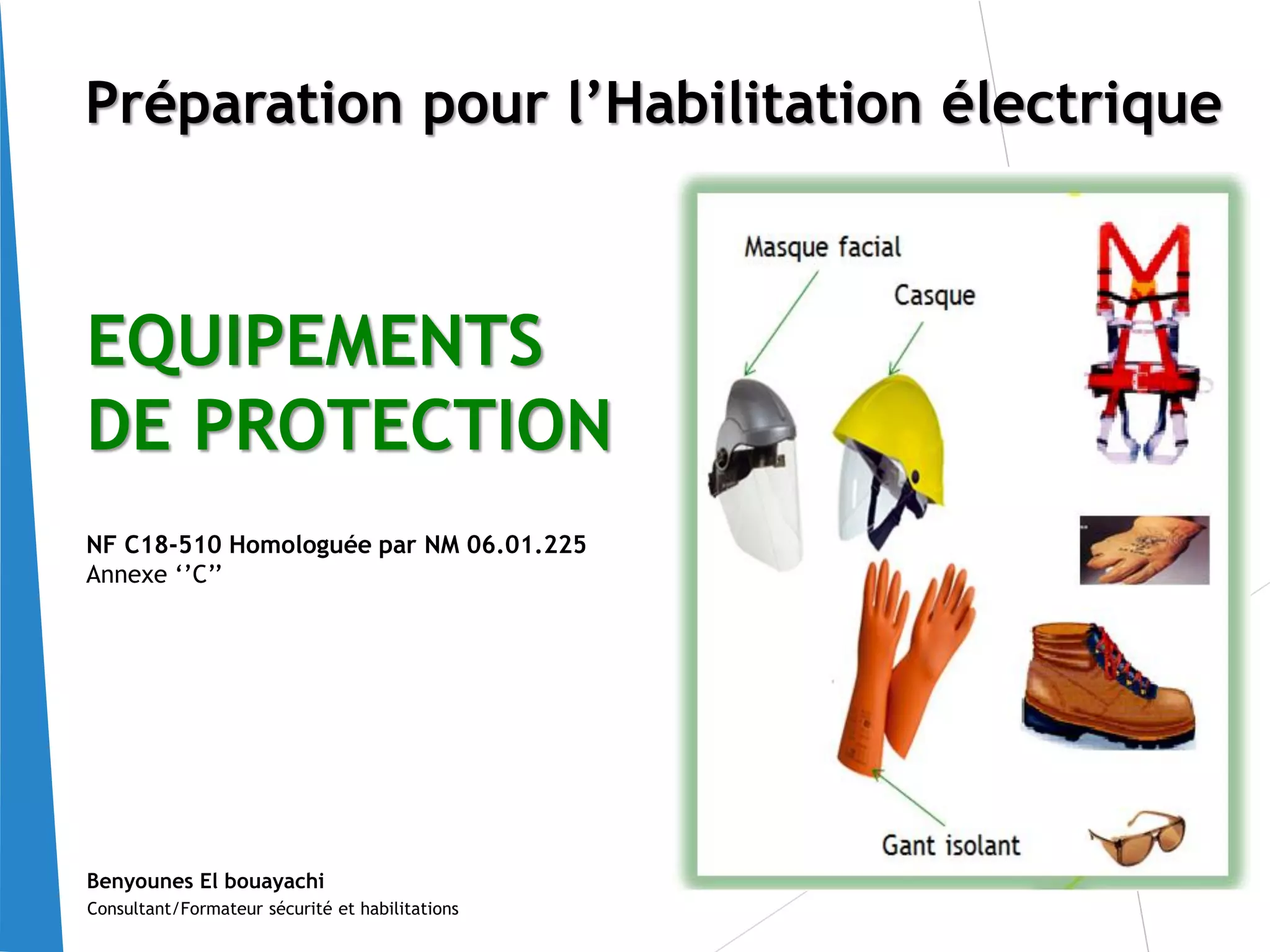

1. Préparation pour l’Habilitation électrique
Benyounes El bouayachi
EQUIPEMENTS
DE PROTECTION
NF C18-510 Homologuée par NM 06.01.225
Annexe ‘’C’’
Consultant/Formateur sécurité et habilitations

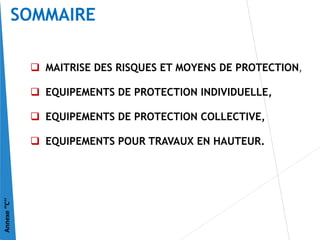

2. SOMMAIRE
 MAITRISE DES RISQUES ET MOYENS DE PROTECTION,
 EQUIPEMENTS DE PROTECTION INDIVIDUELLE,
 EQUIPEMENTS DE PROTECTION COLLECTIVE,
 EQUIPEMENTS POUR TRAVAUX EN HAUTEUR.
Annexe
‘’C’’

3. Annexe
‘’C’’

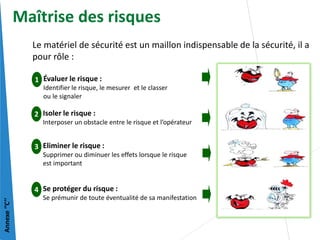

4. Le matériel de sécurité est un maillon indispensable de la sécurité, il a
pour rôle :
Maîtrise des risques
Évaluer le risque :
Identifier le risque, le mesurer et le classer
ou le signaler
1
Isoler le risque :
Interposer un obstacle entre le risque et l’opérateur
2
Eliminer le risque :
Supprimer ou diminuer les effets lorsque le risque
est important
3
Se protéger du risque :
Se prémunir de toute éventualité de sa manifestation
4
Annexe
‘’C’’

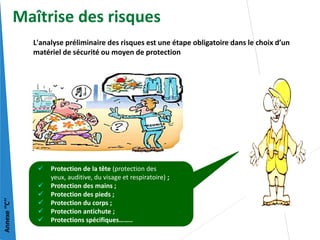

5.  Protection de la tête (protection des
yeux, auditive, du visage et respiratoire) ;
 Protection des mains ;
 Protection des pieds ;
 Protection du corps ;
 Protection antichute ;
 Protections spécifiques……..
L'analyse préliminaire des risques est une étape obligatoire dans le choix d’un
matériel de sécurité ou moyen de protection
Maîtrise des risques
Annexe
‘’C’’

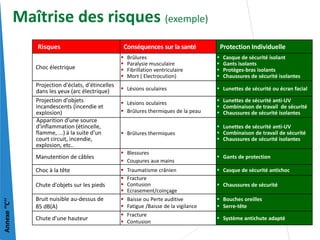

6. Risques Conséquences sur la santé Protection Individuelle
Choc électrique
 Brûlures
 Paralysie musculaire
 Fibrillation ventriculaire
 Mort ( Electrocution)
 Casque de sécurité isolant
 Gants isolants
 Protèges-bras isolants
 Chaussures de sécurité isolantes
Projection d'éclats, d'étincelles
dans les yeux (arc électrique)  Lésions oculaires  Lunettes de sécurité ou écran facial
Projection d'objets
incandescents (incendie et
explosion)
 Lésions oculaires
 Brûlures thermiques de la peau
 Lunettes de sécurité anti-UV
 Combinaison de travail de sécurité
 Chaussures de sécurité isolantes
Apparition d'une source
d'inflammation (étincelle,
flamme, ...) à la suite d'un
court circuit, incendie,
explosion, etc..
 Brûlures thermiques
 Lunettes de sécurité anti-UV
 Combinaison de travail de sécurité
 Chaussures de sécurité isolantes
Manutention de câbles
 Blessures
 Coupures aux mains
 Gants de protection
Choc à la tête  Traumatisme crânien  Casque de sécurité antichoc
Chute d'objets sur les pieds
 Fracture
 Contusion
 Ecrasement/coinçage
 Chaussures de sécurité
Bruit nuisible au-dessus de
85 dB(A)
 Baisse ou Perte auditive
 Fatigue /Baisse de la vigilance
 Bouches oreilles
 Serre-tête
Chute d'une hauteur
 Fracture
 Contusion
 Système antichute adapté
Maîtrise des risques (exemple)
Annexe
‘’C’’

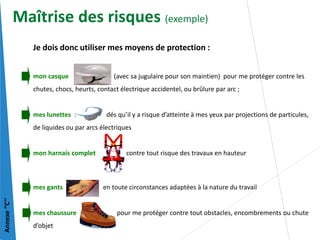

7. Je dois donc utiliser mes moyens de protection :
mon casque (avec sa jugulaire pour son maintien) pour me protéger contre les
chutes, chocs, heurts, contact électrique accidentel, ou brûlure par arc ;
mes lunettes dés qu’il y a risque d’atteinte à mes yeux par projections de particules,
de liquides ou par arcs électriques
mon harnais complet contre tout risque des travaux en hauteur
mes gants en toute circonstances adaptées à la nature du travail
mes chaussure pour me protéger contre tout obstacles, encombrements ou chute
d’objet
Annexe
‘’C’’
Maîtrise des risques (exemple)

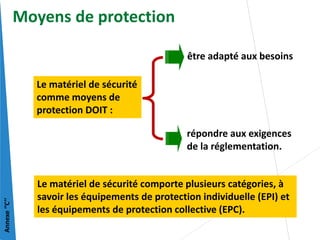

8. être adapté aux besoins
répondre aux exigences
de la réglementation.
Le matériel de sécurité
comme moyens de
protection DOIT :
Moyens de protection
Le matériel de sécurité comporte plusieurs catégories, à
savoir les équipements de protection individuelle (EPI) et
les équipements de protection collective (EPC).
Annexe
‘’C’’

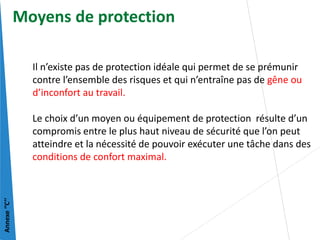

9. Il n’existe pas de protection idéale qui permet de se prémunir
contre l’ensemble des risques et qui n’entraîne pas de gêne ou
d’inconfort au travail.
Le choix d’un moyen ou équipement de protection résulte d’un
compromis entre le plus haut niveau de sécurité que l’on peut
atteindre et la nécessité de pouvoir exécuter une tâche dans des
conditions de confort maximal.
Moyens de protection
Annexe
‘’C’’

10. Annexe
‘’C’’

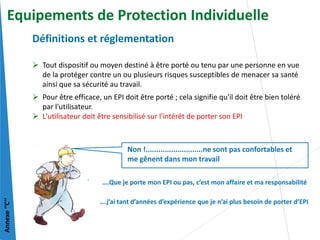

11.  Tout dispositif ou moyen destiné à être porté ou tenu par une personne en vue
de la protéger contre un ou plusieurs risques susceptibles de menacer sa santé
ainsi que sa sécurité au travail.
 Pour être efficace, un EPI doit être porté ; cela signifie qu'il doit être bien toléré
par l'utilisateur.
 L'utilisateur doit être sensibilisé sur l'intérêt de porter son EPI
….Que je porte mon EPI ou pas, c’est mon affaire et ma responsabilité
….j’ai tant d’années d’expérience que je n’ai plus besoin de porter d’EPI
Non !...........................ne sont pas confortables et
me gênent dans mon travail
Définitions et réglementation
Equipements de Protection Individuelle
Annexe
‘’C’’

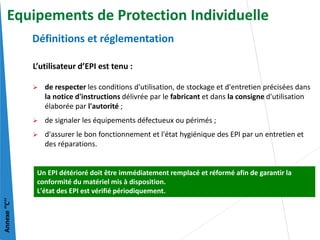

12. L’utilisateur d’EPI est tenu :
 de respecter les conditions d'utilisation, de stockage et d'entretien précisées dans
la notice d'instructions délivrée par le fabricant et dans la consigne d'utilisation
élaborée par l'autorité ;
 de signaler les équipements défectueux ou périmés ;
 d'assurer le bon fonctionnement et l'état hygiénique des EPI par un entretien et
des réparations.
Définitions et réglementation
Un EPI détérioré doit être immédiatement remplacé et réformé afin de garantir la
conformité du matériel mis à disposition.
L'état des EPI est vérifié périodiquement.
Annexe
‘’C’’
Equipements de Protection Individuelle

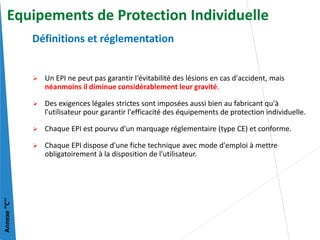

13.  Un EPI ne peut pas garantir l‘évitabilité des lésions en cas d'accident, mais
néanmoins il diminue considérablement leur gravité.
 Des exigences légales strictes sont imposées aussi bien au fabricant qu'à
l'utilisateur pour garantir l'efficacité des équipements de protection individuelle.
 Chaque EPI est pourvu d'un marquage réglementaire (type CE) et conforme.
 Chaque EPI dispose d'une fiche technique avec mode d'emploi à mettre
obligatoirement à la disposition de l'utilisateur.
Définitions et réglementation
Annexe
‘’C’’
Equipements de Protection Individuelle

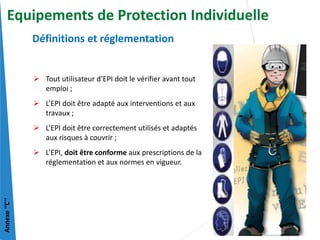

14.  Tout utilisateur d’EPI doit le vérifier avant tout
emploi ;
 L’EPI doit être adapté aux interventions et aux
travaux ;
 L’EPI doit être correctement utilisés et adaptés
aux risques à couvrir ;
 L’EPI, doit être conforme aux prescriptions de la
réglementation et aux normes en vigueur.
Définitions et réglementation
Annexe
‘’C’’
Equipements de Protection Individuelle

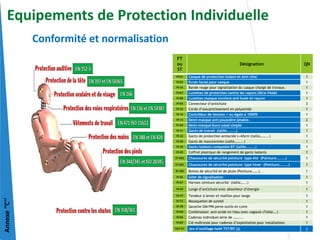

15. FT
ou
ST
Désignation QN
PI-01 Casque de protection isolant et Anti choc 1
PI-02 Ecran facial pour casque 1
PI-16 Bande rouge pour signalisation du casque chargé de travaux. 1
PI-07 Lunettes de protection contre les rayons Ultra-Violet 1
PI-08 Lunettes masque incolore anti buée et rayure 1
PI-03 Connecteur d’antichute 3
PI-23 Corde d’assujettissement en polyamide 1
PI-10 Contrôleur de tension < ou égale à 1000V 1
PI-13 Demi-masque anti poussière jetable. 2
PI-20 Demi-masque buco nasal simple 1
PI-31 Gants de travail (taille……...) 1
PI-32 Gants de protection antiacide L=65cm (taille……...) 1
PI-30 Gants de manutention (taille……...) 1
PI-35 Gants isolants composite BT (taille……...) 1
PI-25 Coffret plastique de rangement de gants isolants 1
ST-002 Chaussures de sécurité pointure type été (Pointure……….) 1
ST-001 Chaussures de sécurité pointure type hiver (Pointure……….) 1
PI-100 Bottes de sécurité et de pluie (Pointure…….). 1
PI-56 Gilet de signalisation 1
PI-67 Harnais ceinture sécurité (taille…...) 1
PI-69 Longe d’antichute avec absorbeur d’énergie 1
PI-77 Tendeur à levier et maillon pour longe 1
PI-72 Mousqueton de sureté 1
PI-78 Sacoche GM/PM porte outils en cuire 1
PI-90 Combinaison anti acide en tissu avec cagoule (Taille….) 1
PI-06 Cadenas individuel série de …….... 1
PI-09 Clé maîtresse pour cadenas d’exploitation pour installations 1
OUT-01 Jeu d’outillage isolé TST/BT (j) j
Conformité et normalisation
Annexe
‘’C’’
Equipements de Protection Individuelle

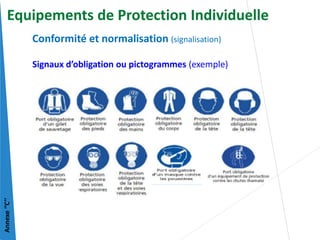

16. Conformité et normalisation (signalisation)
Signaux d’obligation ou pictogrammes (exemple)
Annexe
‘’C’’
Equipements de Protection Individuelle

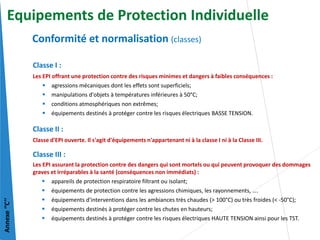

17. Classe I :
Les EPI offrant une protection contre des risques minimes et dangers à faibles conséquences :
 agressions mécaniques dont les effets sont superficiels;
 manipulations d'objets à températures inférieures à 50°C;
 conditions atmosphériques non extrêmes;
 équipements destinés à protéger contre les risques électriques BASSE TENSION.
Classe II :
Classe d'EPI ouverte. Il s'agit d'équipements n'appartenant ni à la classe I ni à la Classe III.
Classe III :
Les EPI assurant la protection contre des dangers qui sont mortels ou qui peuvent provoquer des dommages
graves et irréparables à la santé (conséquences non immédiats) :
 appareils de protection respiratoire filtrant ou isolant;
 équipements de protection contre les agressions chimiques, les rayonnements, ….
 équipements d'interventions dans les ambiances très chaudes (> 100°C) ou très froides (< -50°C);
 équipements destinés à protéger contre les chutes en hauteurs;
 équipements destinés à protéger contre les risques électriques HAUTE TENSION ainsi pour les TST.
Conformité et normalisation (classes)
Annexe
‘’C’’
Equipements de Protection Individuelle

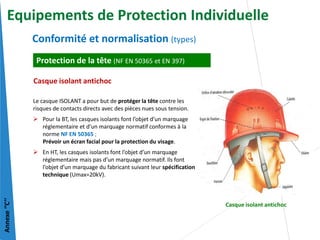

18. Le casque ISOLANT a pour but de protéger la tête contre les
risques de contacts directs avec des pièces nues sous tension.
 Pour la BT, les casques isolants font l’objet d’un marquage
réglementaire et d’un marquage normatif conformes à la
norme NF EN 50365 ;
Prévoir un écran facial pour la protection du visage.
 En HT, les casques isolants font l’objet d’un marquage
réglementaire mais pas d’un marquage normatif. Ils font
l’objet d’un marquage du fabricant suivant leur spécification
technique (Umax=20kV).
Protection de la tête (NF EN 50365 et EN 397)
Casque isolant antichoc
Casque isolant antichoc
Conformité et normalisation (types)
Annexe
‘’C’’
Equipements de Protection Individuelle

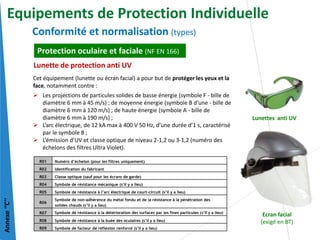

19. Cet équipement (lunette ou écran facial) a pour but de protéger les yeux et la
face, notamment contre :
 Les projections de particules solides de basse énergie (symbole F - bille de
diamètre 6 mm à 45 m/s) ; de moyenne énergie (symbole B d’une - bille de
diamètre 6 mm à 120 m/s) ; de haute énergie (symbole A - bille de
diamètre 6 mm à 190 m/s) ;
 L’arc électrique, de 12 kA max à 400 V 50 Hz, d’une durée d’1 s, caractérisé
par le symbole 8 ;
 L’émission d’UV et classe optique de niveau 2-1,2 ou 3-1,2 (numéro des
échelons des filtres Ultra Violet).
R01 Numéro d’échelon (pour les filtres uniquement)
R02 Identification du fabricant
R03 Classe optique (sauf pour les écrans de garde)
R04 Symbole de résistance mécanique (s’il y a lieu)
R05 Symbole de résistance à l’arc électrique de court-circuit (s’il y a lieu)
R06
Symbole de non-adhérence du métal fondu et de la résistance à la pénétration des
solides chauds (s’il y a lieu)
R07 Symbole de résistance à la détérioration des surfaces par les fines particules (s’il y a lieu)
R08 Symbole de résistance à la buée des oculaires (s’il y a lieu)
R09 Symbole de facteur de réflexion renforcé (s’il y a lieu)
Protection oculaire et faciale (NF EN 166)
Lunette de protection anti UV
Lunettes anti UV
Ecran facial
(exigé en BT)
Annexe
‘’C’’
Conformité et normalisation (types)
Equipements de Protection Individuelle

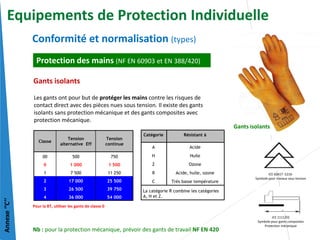

20. Les gants ont pour but de protéger les mains contre les risques de
contact direct avec des pièces nues sous tension. Il existe des gants
isolants sans protection mécanique et des gants composites avec
protection mécanique.
Catégorie Résistant à
A Acide
H Huile
Z Ozone
R Acide, huile, ozone
C Très basse température
La catégorie R combine les catégories
A, H et Z.
Gants isolants
Nb : pour la protection mécanique, prévoir des gants de travail NF EN 420
Annexe
‘’C’’
Classe
Tension
alternative Eff
Tension
continue
00 500 750
0 1 000 1 500
1 7 500 11 250
2 17 000 25 500
3 26 500 39 750
4 36 000 54 000
Pour la BT, utiliser les gants de classe 0
ICE 1111/02
Symbole pour gants composites
Protection mécanique
ICE 60417 -5216-
Symbole pour travaux sous tension
Protection des mains (NF EN 60903 et EN 388/420)
Gants isolants
Conformité et normalisation (types)
Equipements de Protection Individuelle

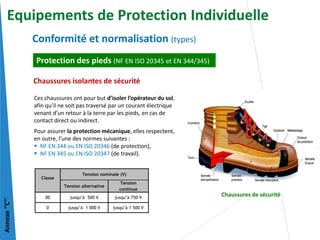

21. Classe
Tension nominale (V)
Tension alternative
Tension
continue
00 jusqu’à 500 V jusqu’à 750 V
0 jusqu’à 1 000 V jusqu’à 1 500 V
Ces chaussures ont pour but d’isoler l’opérateur du sol,
afin qu’il ne soit pas traversé par un courant électrique
venant d’un retour à la terre par les pieds, en cas de
contact direct ou indirect.
Pour assurer la protection mécanique, elles respectent,
en outre, l’une des normes suivantes :
 NF EN 344 ou EN ISO 20346 (de protection),
 NF EN 345 ou EN ISO 20347 (de travail).
Chaussures de sécurité
Annexe
‘’C’’
Protection des pieds (NF EN ISO 20345 et EN 344/345)
Chaussures isolantes de sécurité
Conformité et normalisation (types)
Equipements de Protection Individuelle

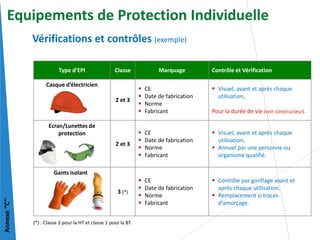

22. Type d’EPI Classe Marquage Contrôle et Vérification
Casque d’électricien
2 et 3
 CE
 Date de fabrication
 Norme
 Fabricant
 Visuel, avant et après chaque
utilisation,
Pour la durée de vie (voir constructeur).
Ecran/Lunettes de
protection
2 et 3
 CE
 Date de fabrication
 Norme
 Fabricant
 Visuel, avant et après chaque
utilisation,
 Annuel par une personne ou
organisme qualifié.
Gants isolants
3 (*)
 CE
 Date de fabrication
 Norme
 Fabricant
 Contrôle par gonflage avant et
après chaque utilisation.
 Remplacement si traces
d’amorçage.
Annexe
‘’C’’
(*) : Classe 3 pour la HT et classe 1 pour la BT.
Vérifications et contrôles (exemple)
Equipements de Protection Individuelle

23. Annexe
‘’C’’

24. Tout dispositif ou matériel d’exploitation destiné à être utilisé par une équipe au
travail en vue de protéger ses membres contre un ou plusieurs risques susceptibles
de menacer leur santé ainsi que leur sécurité au travail.
Equipements de Protection Collective
Définition
Annexe
‘’C’’

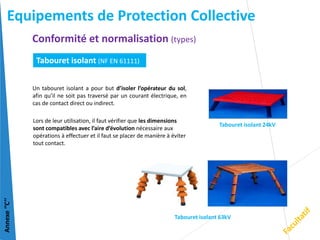

25. Un tabouret isolant a pour but d’isoler l’opérateur du sol,
afin qu’il ne soit pas traversé par un courant électrique, en
cas de contact direct ou indirect.
Tabouret isolant 24kV
Tabouret isolant 63kV
Lors de leur utilisation, il faut vérifier que les dimensions
sont compatibles avec l’aire d’évolution nécessaire aux
opérations à effectuer et il faut se placer de manière à éviter
tout contact.
Tabouret isolant (NF EN 61111)
Conformité et normalisation (types)
Annexe
‘’C’’
Equipements de Protection Collective

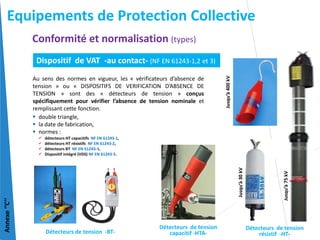

26. Au sens des normes en vigueur, les « vérificateurs d’absence de
tension » ou « DISPOSITIFS DE VERIFICATION D’ABSENCE DE
TENSION » sont des « détecteurs de tension » conçus
spécifiquement pour vérifier l’absence de tension nominale et
remplissant cette fonction.
 double triangle,
 la date de fabrication,
 normes :
 détecteurs HT capacitifs NF EN 61243-1,
 détecteurs HT résistifs NF EN 61243-2,
 détecteurs BT NF EN 61243-3,
 Dispositif intégré (VDS) NF EN 61243-5.
Détecteurs de tension -BT-
Détecteurs de tension
résistif -HT-
Jusqu’à
75
kV
Jusqu’à
30
kV
Jusqu’à
400
kV
Détecteurs de tension
capacitif -HTA-
Annexe
‘’C’’
Dispositif de VAT -au contact- (NF EN 61243-1,2 et 3)
Conformité et normalisation (types)
Equipements de Protection Collective

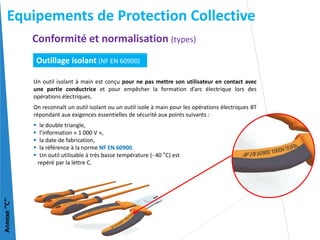

27. Un outil isolant à main est conçu pour ne pas mettre son utilisateur en contact avec
une partie conductrice et pour empêcher la formation d’arc électrique lors des
opérations électriques.
On reconnaît un outil isolant ou un outil isole à main pour les opérations électriques BT
répondant aux exigences essentielles de sécurité aux points suivants :
 le double triangle,
 l’information « 1 000 V »,
 la date de fabrication,
 la référence à la norme NF EN 60900.
 Un outil utilisable à très basse température (- 40 °C) est
repéré par la lettre C.
Annexe
‘’C’’
Outillage isolant (NF EN 60900)
Conformité et normalisation (types)
Equipements de Protection Collective

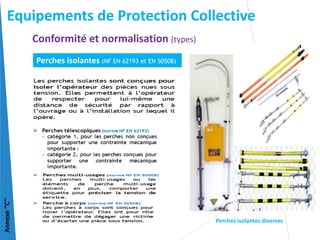

28. Perches isolantes diverses
Perches isolantes (NF EN 62193 et EN 50508)
Conformité et normalisation (types)
Annexe
‘’C’’
Equipements de Protection Collective

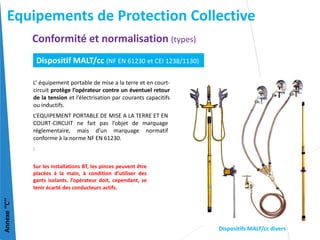

29. L’ équipement portable de mise a la terre et en court-
circuit protège l’opérateur contre un éventuel retour
de la tension et l’électrisation par courants capacitifs
ou inductifs.
L’EQUIPEMENT PORTABLE DE MISE A LA TERRE ET EN
COURT-CIRCUIT ne fait pas l’objet de marquage
réglementaire, mais d’un marquage normatif
conforme à la norme NF EN 61230.
:
Sur les installations BT, les pinces peuvent être
placées à la main, à condition d’utiliser des
gants isolants. l’opérateur doit, cependant, se
tenir écarté des conducteurs actifs.
Dispositifs MALT/cc divers
Annexe
‘’C’’
Dispositif MALT/cc (NF EN 61230 et CEI 1238/1130)
Conformité et normalisation (types)
Equipements de Protection Collective

30. Annexe
‘’C’’

31. EN 341 : Descenseurs
EN 353-1 : Antichute mobile sur support d’assurage rigide
EN 353-2 : Antichute mobile sur support d’assurage flexible
EN 354 : Longes
EN 355 : Absorbeurs d’énergie
EN 360 : Antichute à rappel automatique
EN 361 : Harnais d’antichute
EN 362 : Connecteurs
EN 358 : Système de maintien au travail
Equipements pour travaux en hauteur
Réglementation pour travaux en hauteur
Annexe
‘’C’’

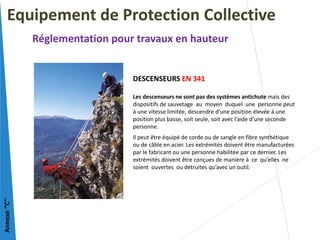

32. DESCENSEURS EN 341
Les descenseurs ne sont pas des systèmes antichute mais des
dispositifs de sauvetage au moyen duquel une personne peut
à une vitesse limitée, descendre d’une position élevée à une
position plus basse, soit seule, soit avec l’aide d’une seconde
personne.
Il peut être équipé de corde ou de sangle en fibre synthétique
ou de câble en acier. Les extrémités doivent être manufacturées
par le fabricant ou une personne habilitée par ce dernier. Les
extrémités doivent être conçues de manière à ce qu’elles ne
soient ouvertes ou détruites qu’avec un outil.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

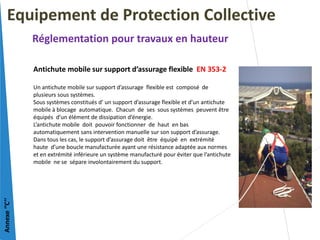

33. Antichute mobile sur support d’assurage flexible EN 353-2
Un antichute mobile sur support d’assurage flexible est composé de
plusieurs sous systèmes.
Sous systèmes constitués d’ un support d’assurage flexible et d’un antichute
mobile à blocage automatique. Chacun de ses sous systèmes peuvent être
équipés d’un élément de dissipation d’énergie.
L’antichute mobile doit pouvoir fonctionner de haut en bas
automatiquement sans intervention manuelle sur son support d’assurage.
Dans tous les cas, le support d’assurage doit être équipé en extrémité
haute d’une boucle manufacturée ayant une résistance adaptée aux normes
et en extrémité inférieure un système manufacturé pour éviter que l’antichute
mobile ne se sépare involontairement du support.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

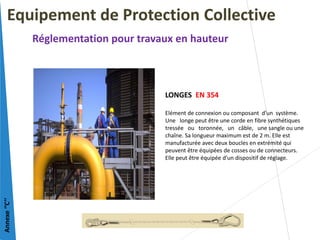

34. LONGES EN 354
Elément de connexion ou composant d’un système.
Une longe peut être une corde en fibre synthétiques
tressée ou toronnée, un câble, une sangle ou une
chaîne. Sa longueur maximum est de 2 m. Elle est
manufacturée avec deux boucles en extrémité qui
peuvent être équipées de cosses ou de connecteurs.
Elle peut être équipée d’un dispositif de réglage.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

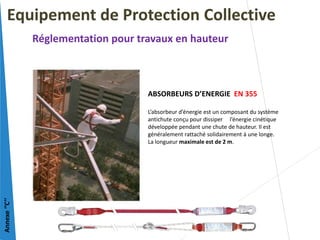

35. ABSORBEURS D’ENERGIE EN 355
L’absorbeur d’énergie est un composant du système
antichute conçu pour dissiper l’énergie cinétique
développée pendant une chute de hauteur. Il est
généralement rattaché solidairement à une longe.
La longueur maximale est de 2 m.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

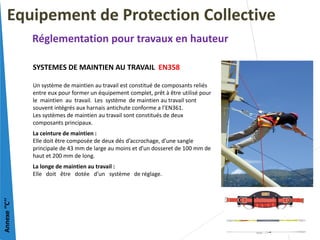

36. SYSTEMES DE MAINTIEN AU TRAVAIL EN358
Un système de maintien au travail est constitué de composants reliés
entre eux pour former un équipement complet, prêt à être utilisé pour
le maintien au travail. Les système de maintien au travail sont
souvent intégrés aux harnais antichute conforme a l’EN361.
Les systèmes de maintien au travail sont constitués de deux
composants principaux.
La ceinture de maintien :
Elle doit être composée de deux dés d’accrochage, d’une sangle
principale de 43 mm de large au moins et d’un dosseret de 100 mm de
haut et 200 mm de long.
La longe de maintien au travail :
Elle doit être dotée d’un système de réglage.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

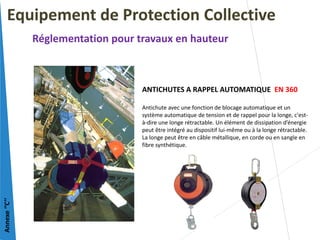

37. ANTICHUTES A RAPPEL AUTOMATIQUE EN 360
Antichute avec une fonction de blocage automatique et un
système automatique de tension et de rappel pour la longe, c'est-
à-dire une longe rétractable. Un élément de dissipation d’énergie
peut être intégré au dispositif lui-même ou à la longe rétractable.
La longe peut être en câble métallique, en corde ou en sangle en
fibre synthétique.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

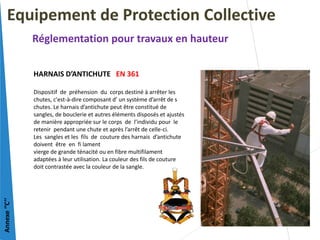

38. HARNAIS D’ANTICHUTE EN 361
Dispositif de préhension du corps destiné à arrêter les
chutes, c'est-à-dire composant d’ un système d’arrêt de s
chutes. Le harnais d’antichute peut être constitué de
sangles, de bouclerie et autres éléments disposés et ajustés
de manière appropriée sur le corps de l’individu pour le
retenir pendant une chute et après l’arrêt de celle-ci.
Les sangles et les fils de couture des harnais d’antichute
doivent être en fi lament
vierge de grande ténacité ou en fibre multifilament
adaptées à leur utilisation. La couleur des fils de couture
doit contrastée avec la couleur de la sangle.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

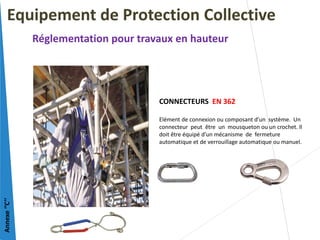

39. CONNECTEURS EN 362
Elément de connexion ou composant d’un système. Un
connecteur peut être un mousqueton ou un crochet. Il
doit être équipé d’un mécanisme de fermeture
automatique et de verrouillage automatique ou manuel.
Equipement de Protection Collective
Réglementation pour travaux en hauteur
Annexe
‘’C’’

40. MERCI
DE VOTRE ATTENTION
E-mail : b.ebouayachi963@gmail.com
Tél : 0661914462
