1. Formation CKN
Généralités

2. Sommaire
Essai pour tester les liens intra doc
Plan :
Généralités
Centrales Thermiques
Centrales hydrauliques
Parcs Eolien
Etc…
Schneider Teachers - Luc BASTE 2

3. Généralités / réseaux
● Le Réseau Electrique de Distribution Publique
● Equipements
●Production
– Centrales Nucléaires, Thermiques, Hydroélectriques
– Parcs éoliens, photovoltaïques, Centrale de Cogénération
●Transport
– Lignes aériennes
– Câbles souterrains / maritimes
●Postes
– Tableaux HT, transformateurs
● Architecture
●Maillage ou raccordement
– en Antenne, en Boucle / coupure d’artère, Double dérivation
● Principe
●Optimum technico économique
– Transport au maximum en Haute Tension, pour éviter les pertes
– Distribution Triphasée,
Schneider Teachers - Luc BASTE 3

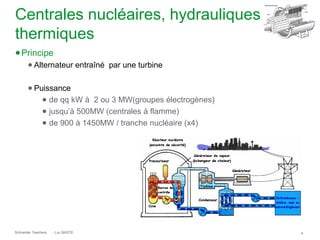

4. Centrales nucléaires, hydrauliques
thermiques
● Principe
● Alternateur entraîné par une turbine
● Puissance
● de qq kW à 2 ou 3 MW(groupes électrogènes)
● jusqu’à 500MW (centrales à flamme)
● de 900 à 1450MW / tranche nucléaire (x4)
Schneider Teachers - Luc BASTE 4

5. Eolien
● Eolienne
●Alternateur entrainé par une hélice
– mue par le vent, tournant entre 5 et 15m/s
●Variateur de vitesse / Électronique de puissance
– réguler, I,U,F suivant V
●Transformateurs élévateurs en pied
●Tableau HTA / injection sur le réseau
●Caracteristiques
– Puissance : qq kW à qq MW
– Hauteur : 5 à 120m, pales jusqu’à 80m
Schneider Teachers - Luc BASTE 5

6. Photovoltaïque
● Photovoltaïque
● Principe
● énergie de 3 à 7kWh/m² par jour
● conversion de l’énergie des photons en courant continu
● conversion continu/alternatif
● électronique / régulation
● pour les parcs : armoire MS, transformateurs élévateurs, monitoring
● Techno
– Silicium monocristalin
– Polychristalin
– Couches minces
● Solutions domestiques <qq kW, tertiaire (10kW)
● Caractéristiques
– Puissance indicative : 100W/m²
– Rendements : de 10 à 18%,
– sensibilité / orientation
– Durée de vie
– Entretien
● Coût de l’ordre de 3€ / Wc
Schneider Teachers - Luc BASTE 6

7. Equipements
● Transformateurs
● Principe
● Théorie
● Caractéristiques
●Couplage
●Pertes
– Fer (courant de Foucault circuit magnétique)
– Cuivre (effet Joule)
Schneider Teachers - Luc BASTE 7

8. Postes HT
● Fonctions
● Distribution de l’énergie
● Adaptation de tension auprès des centres de consommation
● Composition
● Tableaux à Haute performance / Haute disponibilité
● Transformateurs de puissance
● Condensateurs
● Protections
● Automatismes
Schneider Teachers - Luc BASTE 8

9. Les bases de l’électricité
● Lois physiques fondamentales
● Grandeurs
● Courant (A)
● Tension (V, kV)
● Puissance (kW)
●Active
●Réactive (kvar)
●Apparente (kVA)
● Harmoniques (%)
● Résistance
● Impédance
● Distribution triphasée
Schneider Teachers - Luc BASTE 9

10. Chiffres France
● Photovoltaïque : 2500MW à fin 2011
Schneider Teachers - Luc BASTE 10

11. Chiffres Monde
Schneider Teachers - Luc BASTE 11
