Marrakech 13-16 février 2013




                       Intégration des Energies Renouvelables
                            dans les Réseaux Electriques
                                          Pr. Mohamed MAAROUFI
                                            maaroufi@emi.ac.ma




EMI                            Equipe de Recherche en Energie Electrique & Contrôle                                ‫ممم‬
                                                    EREE&C
      Ecole Mohammadia d’Ingénieurs                                                   ‫المدرسة المحمدية للمهندسين‬

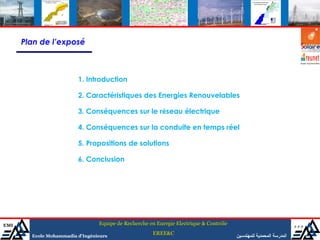

Plan de l’exposé



                         1. Introduction

                         2. Caractéristiques des Energies Renouvelables

                         3. Conséquences sur le réseau électrique

                         4. Conséquences sur la conduite en temps réel

                         5. Propositions de solutions

                         6. Conclusion




EMI                              Equipe de Recherche en Energie Electrique & Contrôle                                ‫ممم‬
                                                      EREE&C
        Ecole Mohammadia d’Ingénieurs                                                   ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

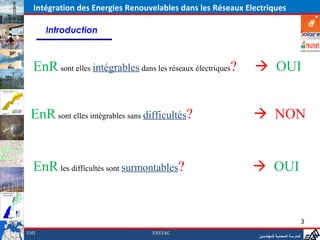

      Introduction



  EnR sont elles intégrables dans les réseaux électriques?         OUI


 EnR sont elles intégrables sans difficultés?                     NON

                                                             ‫المدرسة المحمدية للمهندسين‬
  EnR les difficultés sont surmontables?                          OUI


                                                                                                 3
EMI                               EREE&C
                                                                    ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

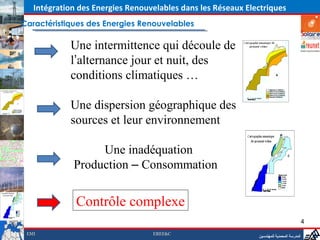

Caractéristiques des Energies Renouvelables

            Une intermittence qui découle de
            l’alternance jour et nuit, des
            conditions climatiques …

            Une dispersion géographique des
            sources et leur environnement

                  Une inadéquation
             Production – Consommation


              Contrôle complexe
                                                                                           4
 EMI                              EREE&C
                                                              ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

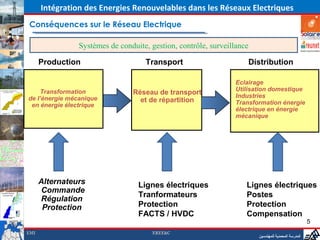

Conséquences sur le Réseau Electrique

                Systèmes de conduite, gestion, contrôle, surveillance

      Production                    Transport                        Distribution

                                                                Eclairage
                                                                Utilisation domestique
     Transformation             Réseau de transport             Industries
de l’énergie mécanique            et de répartition
 en énergie électrique                                          Transformation énergie
                                                                électrique en énergie
                                                                mécanique




      Alternateurs                Lignes électriques                Lignes électriques
       Commande
                                  Tranformateurs                    Postes
      Régulation
       Protection                 Protection                        Protection
                                  FACTS / HVDC                      Compensation
                                                                                                     5
EMI                                    EREE&C
                                                                        ‫المدرسة المحمدية للمهندسين‬

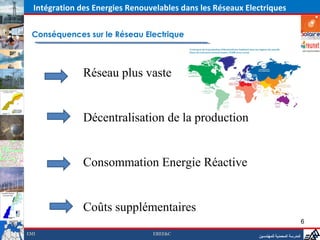

Intégration des Energies Renouvelables dans les Réseaux Electriques

 Conséquences sur le Réseau Electrique



               Réseau plus vaste


               Décentralisation de la production


               Consommation Energie Réactive


               Coûts supplémentaires
                                                                                          6
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬

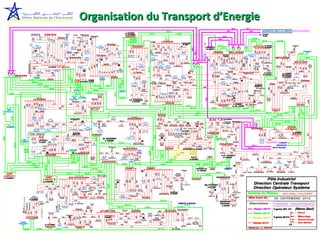

Organisation du Transport d’Energie

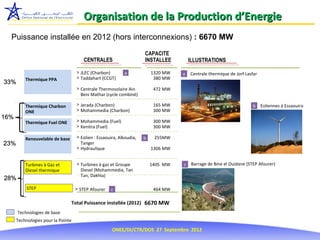

Organisation de la Production d’Energie
  Puissance installée en 2012 (hors interconnexions) : 6670 MW
                                                                      CAPACITE
                                       CENTRALES                      INSTALLEE         ILLUSTRATIONS

                                    > JLEC (Charbon)        a             1320 MW   a   Centrale thermique de Jorf Lasfar
          Thermique PPA             > Taddahart (CCGT)                     380 MW
33%
                                    > Centrale Thermosolaire Ain           472 MW
                                      Beni Mathar (cycle combiné)

          Thermique Charbon         > Jerada (Charbon)                     165 MW                                     b     Eoliennes à Essaouira
          ONE                       > Mohammedia (Charbon)                 300 MW
16%
          Thermique Fuel ONE        > Mohammedia (Fuel)                    300 MW
                                    > Kenitra (Fuel)                       300 MW

          Renouvelable de base      > Eolien : Essaouira, Alkoudia,   b    255MW
23%                                   Tanger
                                    > Hydraulique                         1306 MW


          Turbines à Gaz et         > Turbines à gaz et Groupe            1405 MW   c   Barrage de Bine el Ouidane (STEP Afourer)
          Diesel thermique            Diesel (Mohammedia, Tan
                                      Tan, Dakhla)
28%
           STEP                     > STEP Afourer   c                     464 MW

                                 Total Puissance installée (2012) 6670 MW
      Technologies de base
      Technologies pour la Pointe
                                                      ONEE/DI/CTR/DOS 27 Septembre 2012

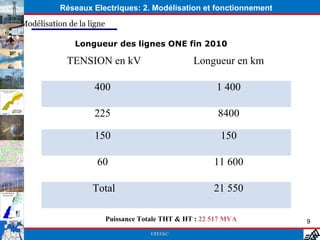

Réseaux Electriques: 2. Modélisation et fonctionnement
Modélisation de la ligne

               Longueur des lignes ONE fin 2010

             TENSION en kV                          Longueur en km

                     400                                   1 400

                     225                                   8400

                     150                                    150

                     60                                   11 600

                    Total                                 21 550

                           Puissance Totale THT & HT : 22 517 MVA    9
                                        EREE&C
Perspectives de développement du réseau Transport

Projets d’ouvrages TR pour l’évacuation des moyens de production :

Evacuation de la centrale de Jorf Lasfar V & VI    : 2 x 350 MW
Evacuation de la centrale de SAFI                  : 2 X 660 MW
Evacuation des Energies Renouvelables du Sud : 1000 MW
Evacuation de la centrale Solaire d’Ouarzazate : 500 MW
Evacuation des Eoliens de Nord                     :1000 MW



Projets de développement du réseau 400 & 225 kV :

   Construction de Postes : 225/60 kV , 225/22 kV et 400/225 kV
   Renforcement du puissance des postes 225/60 kV
   Extension du réseau 400 et 225 KV
   Raccordement des clients
Intégration des Energies Renouvelables dans les Réseaux Electriques

       Conséquences sur la Conduite

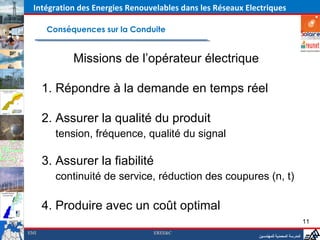

             Missions de l’opérateur électrique

      1. Répondre à la demande en temps réel

      2. Assurer la qualité du produit
         tension, fréquence, qualité du signal

      3. Assurer la fiabilité                           ‫المدرسة المحمدية للمهندسين‬


         continuité de service, réduction des coupures (n, t)

      4. Produire avec un coût optimal
                                                                                            11
EMI                             EREE&C
                                                               ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

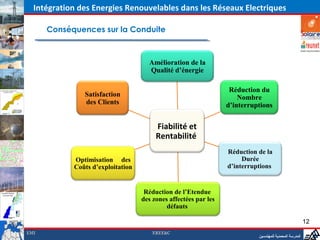

      Conséquences sur la Conduite



                                     Amélioration de la
                                     Qualité d’énergie

                                                                  Réduction du
               Satisfaction                                          Nombre
               des Clients                                       d’interruptions


                                        Fiabilité et
                                        Rentabilité
                                                                 Réduction de la
            Optimisation des                                          Durée ‫المدرسة المحمدية‬
                                                                       ‫للمهندسين‬
            Coûts d’exploitation                                 d’interruptions


                                    Réduction de l’Etendue
                                   des zones affectées par les
                                            défauts

                                                                                                          12
EMI                                    EREE&C
                                                                             ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

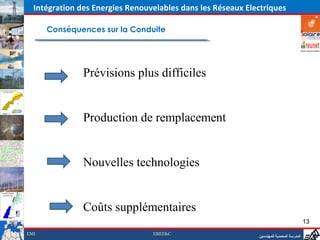

      Conséquences sur la Conduite




               Prévisions plus difficiles


               Production de remplacement


               Nouvelles technologies


               Coûts supplémentaires
                                                                                          13
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques

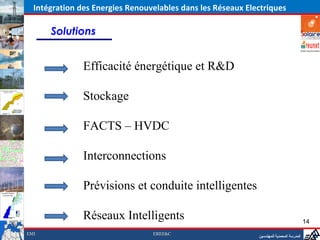

      Solutions


               Efficacité énergétique et R&D

               Stockage

               FACTS – HVDC

               Interconnections

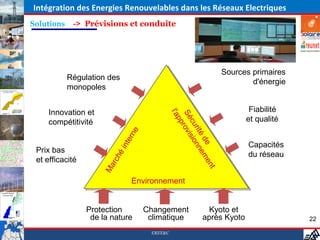

               Prévisions et conduite intelligentes

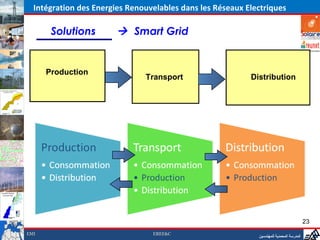

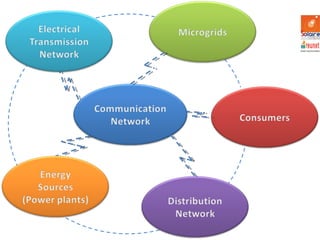

               Réseaux Intelligents                                                       14
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬

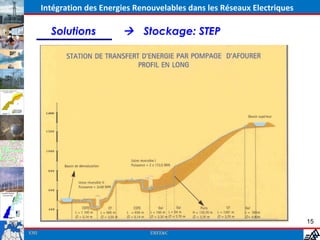

Intégration des Energies Renouvelables dans les Réseaux Electriques

        Solutions           Stockage: STEP




                                                                            15
EMI                                EREE&C
Intégration des Energies Renouvelables dans les Réseaux Electriques

      Solutions         FACTS

         Puissances actives et réactives sur une ligne sans pertes

         Pe = Ps = VsVe(sin(θs – θe ))/B’


         Qs = (AVsVs – VsVecos(θs – θe ))/B’


         Qe = -(AVeVe – VsVecos(θs – θe ))/B’




                                                                       16

EMI                                    EREE&C

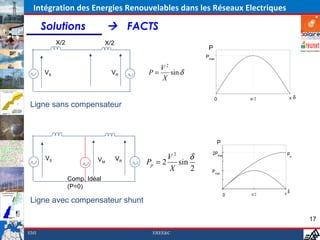

Intégration des Energies Renouvelables dans les Réseaux Electriques

      Solutions                 FACTS
           X/2                 X/2
                                                          P
                                                         Pmax

                                             V2
      VS                 VM      VR       P=    sin δ
                                             X

                                                              0         π/2    π   δ
Ligne sans compensateur



                                                                P
                                                            2Pmax
      VS                  VM         VR         V2   δ                        Pp
                                          Pp = 2 sin
                                                X    2     Pmax
                 Comp. Idéal
                 (P=0))
                                                                    0   π/2   πδ
Ligne avec compensateur shunt

                                                                                       17

EMI                                        EREE&C
Intégration des Energies Renouvelables dans les Réseaux Electriques

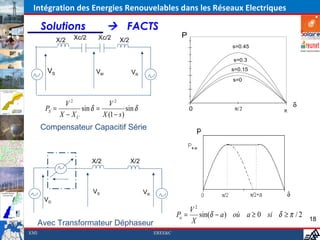

      Solutions                 FACTS
                  Xc/2     Xc/2                                P
            X/2                     X/2
                                                                              s=0.45

                                                                              s=0.3

       VS                                                                     s=0.15
                          VM              VR
                                                                              s=0



              V2             V2                                                                  δ
       PS =        sin δ =            sin δ                        0           π/2           π
            X − XC         X (1 − s )
      Compensateur Capacitif Série



                         X/2              X/2



            Vpq
                         VS                     VR
       VG
                                                                  V2
                                                              Pa = sin(δ − a) où a ≥ 0 si δ ≥ π / 2
                                                                  X                                   18
  Avec Transformateur Déphaseur
EMI                                                  EREE&C
Intégration des Energies Renouvelables dans les Réseaux Electriques

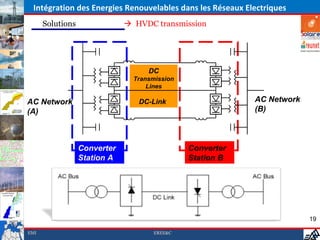

      Solutions                HVDC transmission




                                    DC
                                Transmission
                                    Lines

AC Network                       DC-Link                   AC Network
(A)                                                        (B)



                  Converter                    Converter
                  Station A                    Station B




                                                                        19

EMI                                   EREE&C

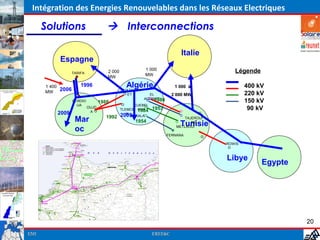

Intégration des Energies Renouvelables dans les Réseaux Electriques

      Solutions                        Interconnections

                                                                            Italie
           Espagne
                                      2 000               1 000                               Légende
                   TARIFA
                                      MW                  MW

      1 400
            2006
                       1996                      Algérie
                                              GHAZAOU
                                                                         1 000 à                   400 kV
      MW                                                                                           220 kV
                                                 ET        EL           2 000 MW
                                                         AOUINET
                                                              1980
                   FERDIO          1988                                                            150 kV
                     UA                               DJEBEL
                            OUJD
                             A
                                              TLEMCE 1984
                                                       ONK     1953                                 90 kV
          2009                                   N
                                              2009 KALA
                                                   EL
                                      1992
                    Mar                              1954
                                                                                TAJEROUI
                                                                           Tunisie
                                                                                NE

                    oc                                                    METLAOUI

                                                                      FERNANA

                                                                                           ROWIS



                                                                                           Libye
                                                                                                        Egypte




                                                                                                                 20
EMI                                                            EREE&C

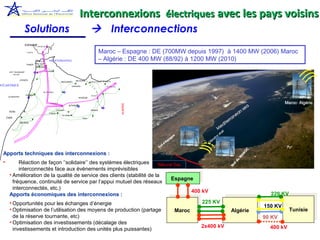

Interconnexions électriques avec les pays voisins
                        Solutions                                                               Interconnections
                        ESPAGNE PINAR DEL REY

                         TARIFA                                                                              Maroc – Espagne : DE (700MW depuis 1997) à 1400 MW (2006) Maroc
                                    FARDIOUA     MEDITERRANNEE                                               – Algérie : DE 400 MW (88/92) à 1200 MW (2010)
                                   PARC EOLIEN
                         TANGER      140 MW
                                     MELLOUSSA

       1 er TAHADDART
          CC                               TETOUAN
             400 MW


                    LOUKKOS                                                 SELOUANE
                                                             IMZOURNEN                 +       GHAZAOUAT H.AMEUR
                                                                                           +
ATLANTIQUE                                                                                     +
                                                                         SONASID                   +           TELEMCEN
                                                                                                       +
                                          AL WAHDA                                                     +
                         FOUARAT                                                                   OUJDA
                                                                                                        +
      Cle KENITRA                                                             BOURDIM                    +
                                                                                                           +
                                                  OUALILI




                                                                                                                          ALGERIE
                                                                   A.FASSI

                                                          DOUYET                               JERADA
       RIAD
                                                 TOULAL
                                                              EL OUALI
     ZAER                                                                          TAZA

                    SEHOUL




 Apports techniques des interconnexions :
 •          Réaction de façon ‘’solidaire’’ des systèmes électriques
            interconnectés face aux événements imprévisibles
       • Amélioration de la qualité de service des clients (stabilité de la                                                          Espagne
                                                                                                                                    Espagne
         fréquence, continuité de service par l’appui mutuel des réseaux
         interconnectés, etc.)
                                                                                                                                          400 kV
       Apports économiques des interconnexions :                                                                                                                       220 KV
       • Opportunités pour les échanges d’énergie                                                                                              225 KV
                                                                                                                                      Maroc                Algérie   150 KV      Tunisie
       • Optimisation de l’utilisation des moyens de production (partage                                                             Maroc                Algérie               Tunisie
         de la réserve tournante, etc)                                                                                                                               90 KV
       • Optimisation des investissements (décalage des
                                                                                                                                               2x400 kV                400 kV
         investissements et introduction des unités plus puissantes)
Intégration des Energies Renouvelables dans les Réseaux Electriques
Solutions    -> Prévisions et conduite




                                                                     Sources primaires
            Régulation des
                                                                             d'énergie
            monopoles


     Innovation et                                                          Fiabilité




                                               l'a
                                                Sé rovi
                                                                           et qualité




                                                  pp
     compétitivité




                                                   cu sio
                                                     rité nn
                              rne




                                                         de eme
                          nt e

                                                                            Capacités
 Prix bas
                           éi



                                                                            du réseau
                        rch




 et efficacité




                                                                nt
                     Ma




                                Environnement


                 Protection         Changement               Kyoto et
                  de la nature       climatique             après Kyoto                  22

                                      EREE&C
Intégration des Energies Renouvelables dans les Réseaux Electriques

       Solutions         Smart Grid


      Production
                               Transport                   Distribution




                                                                                          23
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬

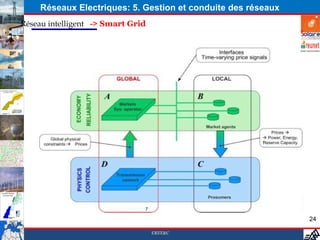

Réseaux Electriques: 5. Gestion et conduite des réseaux
Réseau intelligent -> Smart Grid




                                                              24

                                   EREE&C
9

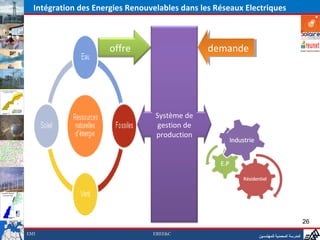

Intégration des Energies Renouvelables dans les Réseaux Electriques



                      offre                     demande
                                                demande




                                  Système de
                                  gestion de
                                  production




                                                                                          26
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬

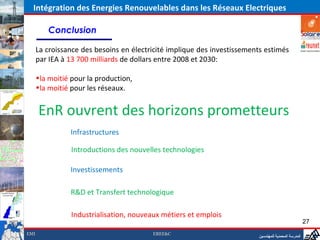

Intégration des Energies Renouvelables dans les Réseaux Electriques

         Conclusion

      La croissance des besoins en électricité implique des investissements estimés
      par IEA à 13 700 milliards de dollars entre 2008 et 2030:

      •la moitié pour la production,
      •la moitié pour les réseaux.


      EnR ouvrent des horizons prometteurs
                Infrastructures

                 Introductions des nouvelles technologies

                Investissements

                R&D et Transfert technologique

                 Industrialisation, nouveaux métiers et emplois
                                                                                                      27
EMI                                       EREE&C
                                                                         ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques
Equipe de Recherche




                                                                                          28
EMI                              EREE&C
                                                             ‫المدرسة المحمدية للمهندسين‬
Intégration des Energies Renouvelables dans les Réseaux Electriques




                            Marrakech 13-16 février 2013




                  Merci de votre attention




                     Equipe de Recherche en Energie Electrique & Contrôle                                29

EMI                                        EREE&C                           ‫المدرسة المحمدية للمهندسين‬

Contenu connexe

Tendances

Session3 RE situation_in_maroc
Session3 RE situation_in_marocSession3 RE situation_in_maroc
Session3 RE situation_in_maroc
RCREEE

Enjeux du développement des énergies renouvelables
Enjeux du développement des énergies renouvelablesEnjeux du développement des énergies renouvelables
Enjeux du développement des énergies renouvelables
Massolia.com

Transition Energétique, Recherche et Innovation
Transition Energétique, Recherche et Innovation Transition Energétique, Recherche et Innovation
Transition Energétique, Recherche et Innovation
Société Française d'Energie Nucléaire

Re&agri 2014 opportunités et défis de l’utilisation des énergies renouvelab...
Re&agri 2014   opportunités et défis de l’utilisation des énergies renouvelab...Re&agri 2014   opportunités et défis de l’utilisation des énergies renouvelab...
Re&agri 2014 opportunités et défis de l’utilisation des énergies renouvelab...
Mohamed Larbi BEN YOUNES

Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...
Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...
Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...
RCREEE

Projet francais (2)
Projet francais (2)Projet francais (2)
Projet francais (2)
a5bar

Las energías renovables en Andalucía
Las energías renovables en AndalucíaLas energías renovables en Andalucía
Las energías renovables en Andalucía
Agencia IDEA

SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES RENOUVELABLES ET D...
SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES  RENOUVELABLES   ET D...SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES  RENOUVELABLES   ET D...
SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES RENOUVELABLES ET D...
Alexander Marshall

Les grand projets d'investissement du STEG
Les grand projets d'investissement du STEGLes grand projets d'investissement du STEG
Les grand projets d'investissement du STEG
Made in Tunisia

Baroelec integral
Baroelec integralBaroelec integral
Etude PwC sur la filière photovoltaïque en France (2012)
Etude PwC sur la filière photovoltaïque en France (2012)Etude PwC sur la filière photovoltaïque en France (2012)
Etude PwC sur la filière photovoltaïque en France (2012)
PwC France

Réussir votre installation photovoltaïque
Réussir votre installation photovoltaïqueRéussir votre installation photovoltaïque
Réussir votre installation photovoltaïque
Gimélec

Etude marche énergie solaire photovoltaïque 2013
Etude marche énergie solaire photovoltaïque 2013Etude marche énergie solaire photovoltaïque 2013
Etude marche énergie solaire photovoltaïque 2013
Soloréa

La matrise de l'énergie en tunisie
La matrise de l'énergie en tunisieLa matrise de l'énergie en tunisie
La matrise de l'énergie en tunisie
Jamil DHIB

Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep

Capacity building 2010 day 2 amine chaouki
Capacity building 2010 day 2 amine  chaoukiCapacity building 2010 day 2 amine  chaouki
Capacity building 2010 day 2 amine chaouki
RCREEE

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrie
Jamil DHIB


Tendances (20)

8
88
8

Session3 RE situation_in_maroc
Session3 RE situation_in_marocSession3 RE situation_in_maroc
Session3 RE situation_in_maroc

21
2121
21

Enjeux du développement des énergies renouvelables
Enjeux du développement des énergies renouvelablesEnjeux du développement des énergies renouvelables
Enjeux du développement des énergies renouvelables

Transition Energétique, Recherche et Innovation
Transition Energétique, Recherche et Innovation Transition Energétique, Recherche et Innovation
Transition Energétique, Recherche et Innovation

Re&agri 2014 opportunités et défis de l’utilisation des énergies renouvelab...
Re&agri 2014   opportunités et défis de l’utilisation des énergies renouvelab...Re&agri 2014   opportunités et défis de l’utilisation des énergies renouvelab...
Re&agri 2014 opportunités et défis de l’utilisation des énergies renouvelab...

Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...
Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...
Session 2_Renewable energies in algeria reality and prospects (hamouda rachid...

Projet francais (2)
Projet francais (2)Projet francais (2)
Projet francais (2)

Las energías renovables en Andalucía
Las energías renovables en AndalucíaLas energías renovables en Andalucía
Las energías renovables en Andalucía

STEG_OCT_2013_329
STEG_OCT_2013_329STEG_OCT_2013_329
STEG_OCT_2013_329

SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES RENOUVELABLES ET D...
SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES  RENOUVELABLES   ET D...SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES  RENOUVELABLES   ET D...
SITUATION ET PERSPECTIVES DE DEVELOPPEMENT DES ENERGIES RENOUVELABLES ET D...

Les grand projets d'investissement du STEG
Les grand projets d'investissement du STEGLes grand projets d'investissement du STEG
Les grand projets d'investissement du STEG

Baroelec integral
Baroelec integralBaroelec integral
Baroelec integral

Etude PwC sur la filière photovoltaïque en France (2012)
Etude PwC sur la filière photovoltaïque en France (2012)Etude PwC sur la filière photovoltaïque en France (2012)
Etude PwC sur la filière photovoltaïque en France (2012)

Réussir votre installation photovoltaïque
Réussir votre installation photovoltaïqueRéussir votre installation photovoltaïque
Réussir votre installation photovoltaïque

Etude marche énergie solaire photovoltaïque 2013
Etude marche énergie solaire photovoltaïque 2013Etude marche énergie solaire photovoltaïque 2013
Etude marche énergie solaire photovoltaïque 2013

La matrise de l'énergie en tunisie
La matrise de l'énergie en tunisieLa matrise de l'énergie en tunisie
La matrise de l'énergie en tunisie

Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)

Capacity building 2010 day 2 amine chaouki
Capacity building 2010 day 2 amine  chaoukiCapacity building 2010 day 2 amine  chaouki
Capacity building 2010 day 2 amine chaouki

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrie


En vedette

Présentation Agence Urbaine de Tánger 2012
Présentation Agence Urbaine de Tánger 2012 Présentation Agence Urbaine de Tánger 2012
Présentation Agence Urbaine de Tánger 2012
Agencia IDEA

RESTful avec symfony 1 et Symfony2
RESTful avec symfony 1 et Symfony2RESTful avec symfony 1 et Symfony2
RESTful avec symfony 1 et Symfony2
Xavier Lacot

Présentation agence Klaim
Présentation agence KlaimPrésentation agence Klaim
Présentation agence Klaim
Klaim

Améliorer la qualité des milieux via les projets d'assainissement agence eau ...
Améliorer la qualité des milieux via les projets d'assainissement agence eau ...Améliorer la qualité des milieux via les projets d'assainissement agence eau ...
Améliorer la qualité des milieux via les projets d'assainissement agence eau ...
Agence de l'eau Rhin-Meuse

ENERGIE MONDIALE; Production et consommation |Oussama Akikab|
ENERGIE MONDIALE; Production et consommation |Oussama Akikab|ENERGIE MONDIALE; Production et consommation |Oussama Akikab|
ENERGIE MONDIALE; Production et consommation |Oussama Akikab|
Oussama Akikab

Armature urbaine 01
Armature urbaine 01Armature urbaine 01
Armature urbaine 01
Sami Sahli

Transition vers le Numérique
Transition vers le Numérique Transition vers le Numérique
Les sources d'énergie
Les sources d'énergieLes sources d'énergie
Les sources d'énergie
rafa5979

Rapport de diagnostic
Rapport de diagnosticRapport de diagnostic
Rapport de diagnostic
sabouni21

04 Evaluación políticas públicas en francia - OIeau
04 Evaluación políticas públicas en francia - OIeau04 Evaluación políticas públicas en francia - OIeau
04 Evaluación políticas públicas en francia - OIeau
Camara Franco Ecuatoriana Ccifec


En vedette (20)

Présentation Agence Urbaine de Tánger 2012
Présentation Agence Urbaine de Tánger 2012 Présentation Agence Urbaine de Tánger 2012
Présentation Agence Urbaine de Tánger 2012

22
2222
22

11
1111
11

7
77
7

RESTful avec symfony 1 et Symfony2
RESTful avec symfony 1 et Symfony2RESTful avec symfony 1 et Symfony2
RESTful avec symfony 1 et Symfony2

20
2020
20

19
1919
19

4
44
4

Présentation agence Klaim
Présentation agence KlaimPrésentation agence Klaim
Présentation agence Klaim

Améliorer la qualité des milieux via les projets d'assainissement agence eau ...
Améliorer la qualité des milieux via les projets d'assainissement agence eau ...Améliorer la qualité des milieux via les projets d'assainissement agence eau ...
Améliorer la qualité des milieux via les projets d'assainissement agence eau ...

ENERGIE MONDIALE; Production et consommation |Oussama Akikab|
ENERGIE MONDIALE; Production et consommation |Oussama Akikab|ENERGIE MONDIALE; Production et consommation |Oussama Akikab|
ENERGIE MONDIALE; Production et consommation |Oussama Akikab|

Armature urbaine 01
Armature urbaine 01Armature urbaine 01
Armature urbaine 01

Transition vers le Numérique
Transition vers le Numérique Transition vers le Numérique
Transition vers le Numérique

24
2424
24

Les sources d'énergie
Les sources d'énergieLes sources d'énergie
Les sources d'énergie

Rapport de diagnostic
Rapport de diagnosticRapport de diagnostic
Rapport de diagnostic

2
22
2

Présentation11
Présentation11Présentation11
Présentation11

Ensah
EnsahEnsah
Ensah

04 Evaluación políticas públicas en francia - OIeau
04 Evaluación políticas públicas en francia - OIeau04 Evaluación políticas públicas en francia - OIeau
04 Evaluación políticas públicas en francia - OIeau


Similaire à 9

CV_BAHAR_Anass_2015
CV_BAHAR_Anass_2015CV_BAHAR_Anass_2015
CV_BAHAR_Anass_2015
Anass Bahar

Conférence smart grid du 5-12-12-Présentation SUPELEC
Conférence smart grid du 5-12-12-Présentation SUPELECConférence smart grid du 5-12-12-Présentation SUPELEC
Conférence smart grid du 5-12-12-Présentation SUPELEC
IFPEB

Curriculum Vitae Tchamba
Curriculum Vitae Tchamba Curriculum Vitae Tchamba
Curriculum Vitae Tchamba
Tchamba Marcel

réseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaireréseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaire
CEFAMEY

Micro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom BretagneMicro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom Bretagne
AFEIT

Day1 session3 morocco country paper in the field of certification and standa...
Day1 session3  morocco country paper in the field of certification and standa...Day1 session3  morocco country paper in the field of certification and standa...
Day1 session3 morocco country paper in the field of certification and standa...
RCREEE

Energie solaire et photovoltaïque avis Ademe - avril2013
Energie solaire et photovoltaïque avis Ademe -  avril2013Energie solaire et photovoltaïque avis Ademe -  avril2013
Energie solaire et photovoltaïque avis Ademe - avril2013
Build Green

Digiworld - Séminaire Green ITC - Présentation DGCIS
Digiworld  - Séminaire Green ITC - Présentation DGCISDigiworld  - Séminaire Green ITC - Présentation DGCIS
Digiworld - Séminaire Green ITC - Présentation DGCIS
Fédération Française des Télécoms

Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...
Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...
Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...
LIEGE CREATIVE

Act41 presentation pdd-one
Act41 presentation pdd-oneAct41 presentation pdd-one
Act41 presentation pdd-one
Twilight Eagle

ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...
ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...
ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...
MrShady1

Les réseaux électriques intelligents, une opportunité pour le service public ...
Les réseaux électriques intelligents, une opportunité pour le service public ...Les réseaux électriques intelligents, une opportunité pour le service public ...
Les réseaux électriques intelligents, une opportunité pour le service public ...
Réseau Tepos

ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...
ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...
ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...
HousamRiad

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

éTude d'un systeme éolien autonome basé sur une génératrice asynchrone auto...
éTude d'un  systeme  éolien autonome basé sur une génératrice asynchrone auto...éTude d'un  systeme  éolien autonome basé sur une génératrice asynchrone auto...
éTude d'un systeme éolien autonome basé sur une génératrice asynchrone auto...
Dalila Chouaya

Energies renouvelables et alternatives
Energies renouvelables et alternativesEnergies renouvelables et alternatives
Energies renouvelables et alternatives
CinemaTICE


Similaire à 9 (20)

CV_BAHAR_Anass_2015
CV_BAHAR_Anass_2015CV_BAHAR_Anass_2015
CV_BAHAR_Anass_2015

darkawi_SGE_2016_VF
darkawi_SGE_2016_VFdarkawi_SGE_2016_VF
darkawi_SGE_2016_VF

CV_DARKAWI_ICAM_two_pages
CV_DARKAWI_ICAM_two_pagesCV_DARKAWI_ICAM_two_pages
CV_DARKAWI_ICAM_two_pages

Conférence smart grid du 5-12-12-Présentation SUPELEC
Conférence smart grid du 5-12-12-Présentation SUPELECConférence smart grid du 5-12-12-Présentation SUPELEC
Conférence smart grid du 5-12-12-Présentation SUPELEC

Curriculum Vitae Tchamba
Curriculum Vitae Tchamba Curriculum Vitae Tchamba
Curriculum Vitae Tchamba

réseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaireréseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaire

Micro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom BretagneMicro ondes et économie d'énergie François Gallee Telecom Bretagne
Micro ondes et économie d'énergie François Gallee Telecom Bretagne

Day1 session3 morocco country paper in the field of certification and standa...
Day1 session3  morocco country paper in the field of certification and standa...Day1 session3  morocco country paper in the field of certification and standa...
Day1 session3 morocco country paper in the field of certification and standa...

Energie solaire et photovoltaïque avis Ademe - avril2013
Energie solaire et photovoltaïque avis Ademe -  avril2013Energie solaire et photovoltaïque avis Ademe -  avril2013
Energie solaire et photovoltaïque avis Ademe - avril2013

Digiworld - Séminaire Green ITC - Présentation DGCIS
Digiworld  - Séminaire Green ITC - Présentation DGCISDigiworld  - Séminaire Green ITC - Présentation DGCIS
Digiworld - Séminaire Green ITC - Présentation DGCIS

Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...
Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...
Intégration des énergies renouvelables dans les réseaux basse tension. Quelle...

Intégration décentralisée
Intégration décentraliséeIntégration décentralisée
Intégration décentralisée

Act41 presentation pdd-one
Act41 presentation pdd-oneAct41 presentation pdd-one
Act41 presentation pdd-one

Cem Orosan
Cem OrosanCem Orosan
Cem Orosan

ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...
ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...
ilide.info-soutenance-du-projet-fin-dx27etude-pr_798251327871e97f7b1e271814f7...

Les réseaux électriques intelligents, une opportunité pour le service public ...
Les réseaux électriques intelligents, une opportunité pour le service public ...Les réseaux électriques intelligents, une opportunité pour le service public ...
Les réseaux électriques intelligents, une opportunité pour le service public ...

ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...
ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...
ÉTUDE PRÉLIMINAIRE EN SIMULATION DU SYSTÈME ÉOLIEN DE PRODUCTION D’ÉNERGIE ÉL...

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

éTude d'un systeme éolien autonome basé sur une génératrice asynchrone auto...
éTude d'un  systeme  éolien autonome basé sur une génératrice asynchrone auto...éTude d'un  systeme  éolien autonome basé sur une génératrice asynchrone auto...
éTude d'un systeme éolien autonome basé sur une génératrice asynchrone auto...

Energies renouvelables et alternatives
Energies renouvelables et alternativesEnergies renouvelables et alternatives
Energies renouvelables et alternatives


9

  • 1. Marrakech 13-16 février 2013 Intégration des Energies Renouvelables dans les Réseaux Electriques Pr. Mohamed MAAROUFI maaroufi@emi.ac.ma EMI Equipe de Recherche en Energie Electrique & Contrôle ‫ممم‬ EREE&C Ecole Mohammadia d’Ingénieurs ‫المدرسة المحمدية للمهندسين‬
  • 2. Plan de l’exposé 1. Introduction 2. Caractéristiques des Energies Renouvelables 3. Conséquences sur le réseau électrique 4. Conséquences sur la conduite en temps réel 5. Propositions de solutions 6. Conclusion EMI Equipe de Recherche en Energie Electrique & Contrôle ‫ممم‬ EREE&C Ecole Mohammadia d’Ingénieurs ‫المدرسة المحمدية للمهندسين‬
  • 3. Intégration des Energies Renouvelables dans les Réseaux Electriques Introduction EnR sont elles intégrables dans les réseaux électriques?  OUI EnR sont elles intégrables sans difficultés?  NON ‫المدرسة المحمدية للمهندسين‬ EnR les difficultés sont surmontables?  OUI 3 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 4. Intégration des Energies Renouvelables dans les Réseaux Electriques Caractéristiques des Energies Renouvelables Une intermittence qui découle de l’alternance jour et nuit, des conditions climatiques … Une dispersion géographique des sources et leur environnement Une inadéquation Production – Consommation Contrôle complexe 4 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 5. Intégration des Energies Renouvelables dans les Réseaux Electriques Conséquences sur le Réseau Electrique Systèmes de conduite, gestion, contrôle, surveillance Production Transport Distribution Eclairage Utilisation domestique Transformation Réseau de transport Industries de l’énergie mécanique et de répartition en énergie électrique Transformation énergie électrique en énergie mécanique Alternateurs Lignes électriques Lignes électriques Commande Tranformateurs Postes Régulation Protection Protection Protection FACTS / HVDC Compensation 5 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 6. Intégration des Energies Renouvelables dans les Réseaux Electriques Conséquences sur le Réseau Electrique Réseau plus vaste Décentralisation de la production Consommation Energie Réactive Coûts supplémentaires 6 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 8. Organisation de la Production d’Energie Puissance installée en 2012 (hors interconnexions) : 6670 MW CAPACITE CENTRALES INSTALLEE ILLUSTRATIONS > JLEC (Charbon) a 1320 MW a Centrale thermique de Jorf Lasfar Thermique PPA > Taddahart (CCGT) 380 MW 33% > Centrale Thermosolaire Ain 472 MW Beni Mathar (cycle combiné) Thermique Charbon > Jerada (Charbon) 165 MW b Eoliennes à Essaouira ONE > Mohammedia (Charbon) 300 MW 16% Thermique Fuel ONE > Mohammedia (Fuel) 300 MW > Kenitra (Fuel) 300 MW Renouvelable de base > Eolien : Essaouira, Alkoudia, b 255MW 23% Tanger > Hydraulique 1306 MW Turbines à Gaz et > Turbines à gaz et Groupe 1405 MW c Barrage de Bine el Ouidane (STEP Afourer) Diesel thermique Diesel (Mohammedia, Tan Tan, Dakhla) 28% STEP > STEP Afourer c 464 MW Total Puissance installée (2012) 6670 MW Technologies de base Technologies pour la Pointe ONEE/DI/CTR/DOS 27 Septembre 2012
  • 9. Réseaux Electriques: 2. Modélisation et fonctionnement Modélisation de la ligne Longueur des lignes ONE fin 2010 TENSION en kV Longueur en km 400 1 400 225 8400 150 150 60 11 600 Total 21 550 Puissance Totale THT & HT : 22 517 MVA 9 EREE&C
  • 10. Perspectives de développement du réseau Transport  Projets d’ouvrages TR pour l’évacuation des moyens de production : Evacuation de la centrale de Jorf Lasfar V & VI : 2 x 350 MW Evacuation de la centrale de SAFI : 2 X 660 MW Evacuation des Energies Renouvelables du Sud : 1000 MW Evacuation de la centrale Solaire d’Ouarzazate : 500 MW Evacuation des Eoliens de Nord :1000 MW Projets de développement du réseau 400 & 225 kV :  Construction de Postes : 225/60 kV , 225/22 kV et 400/225 kV  Renforcement du puissance des postes 225/60 kV  Extension du réseau 400 et 225 KV  Raccordement des clients
  • 11. Intégration des Energies Renouvelables dans les Réseaux Electriques Conséquences sur la Conduite Missions de l’opérateur électrique 1. Répondre à la demande en temps réel 2. Assurer la qualité du produit tension, fréquence, qualité du signal 3. Assurer la fiabilité ‫المدرسة المحمدية للمهندسين‬ continuité de service, réduction des coupures (n, t) 4. Produire avec un coût optimal 11 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 12. Intégration des Energies Renouvelables dans les Réseaux Electriques Conséquences sur la Conduite Amélioration de la Qualité d’énergie Réduction du Satisfaction Nombre des Clients d’interruptions Fiabilité et  Rentabilité  Réduction de la Optimisation des Durée ‫المدرسة المحمدية‬ ‫للمهندسين‬ Coûts d’exploitation d’interruptions Réduction de l’Etendue des zones affectées par les défauts 12 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 13. Intégration des Energies Renouvelables dans les Réseaux Electriques Conséquences sur la Conduite Prévisions plus difficiles Production de remplacement Nouvelles technologies Coûts supplémentaires 13 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 14. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions Efficacité énergétique et R&D Stockage FACTS – HVDC Interconnections Prévisions et conduite intelligentes Réseaux Intelligents 14 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 16. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  FACTS Puissances actives et réactives sur une ligne sans pertes Pe = Ps = VsVe(sin(θs – θe ))/B’ Qs = (AVsVs – VsVecos(θs – θe ))/B’ Qe = -(AVeVe – VsVecos(θs – θe ))/B’ 16 EMI EREE&C
  • 17. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  FACTS X/2 X/2 P Pmax V2 VS VM VR P= sin δ X 0 π/2 π δ Ligne sans compensateur P 2Pmax VS VM VR V2 δ Pp Pp = 2 sin X 2 Pmax Comp. Idéal (P=0)) 0 π/2 πδ Ligne avec compensateur shunt 17 EMI EREE&C
  • 18. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  FACTS Xc/2 Xc/2 P X/2 X/2 s=0.45 s=0.3 VS s=0.15 VM VR s=0 V2 V2 δ PS = sin δ = sin δ 0 π/2 π X − XC X (1 − s ) Compensateur Capacitif Série X/2 X/2 Vpq VS VR VG V2 Pa = sin(δ − a) où a ≥ 0 si δ ≥ π / 2 X 18 Avec Transformateur Déphaseur EMI EREE&C
  • 19. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  HVDC transmission DC Transmission Lines AC Network DC-Link AC Network (A) (B) Converter Converter Station A Station B 19 EMI EREE&C
  • 20. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  Interconnections Italie Espagne 2 000 1 000 Légende TARIFA MW MW 1 400 2006 1996 Algérie GHAZAOU 1 000 à 400 kV MW 220 kV ET EL 2 000 MW AOUINET 1980 FERDIO 1988 150 kV UA DJEBEL OUJD A TLEMCE 1984 ONK 1953 90 kV 2009 N 2009 KALA EL 1992 Mar 1954 TAJEROUI Tunisie NE oc METLAOUI FERNANA ROWIS Libye Egypte 20 EMI EREE&C
  • 21. Interconnexions électriques avec les pays voisins Solutions  Interconnections ESPAGNE PINAR DEL REY TARIFA Maroc – Espagne : DE (700MW depuis 1997) à 1400 MW (2006) Maroc FARDIOUA MEDITERRANNEE – Algérie : DE 400 MW (88/92) à 1200 MW (2010) PARC EOLIEN TANGER 140 MW MELLOUSSA 1 er TAHADDART CC TETOUAN 400 MW LOUKKOS SELOUANE IMZOURNEN + GHAZAOUAT H.AMEUR + ATLANTIQUE + SONASID + TELEMCEN + AL WAHDA + FOUARAT OUJDA + Cle KENITRA BOURDIM + + OUALILI ALGERIE A.FASSI DOUYET JERADA RIAD TOULAL EL OUALI ZAER TAZA SEHOUL Apports techniques des interconnexions : • Réaction de façon ‘’solidaire’’ des systèmes électriques interconnectés face aux événements imprévisibles • Amélioration de la qualité de service des clients (stabilité de la Espagne Espagne fréquence, continuité de service par l’appui mutuel des réseaux interconnectés, etc.) 400 kV Apports économiques des interconnexions : 220 KV • Opportunités pour les échanges d’énergie 225 KV Maroc Algérie 150 KV Tunisie • Optimisation de l’utilisation des moyens de production (partage Maroc Algérie Tunisie de la réserve tournante, etc) 90 KV • Optimisation des investissements (décalage des 2x400 kV 400 kV investissements et introduction des unités plus puissantes)
  • 22. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions -> Prévisions et conduite Sources primaires Régulation des d'énergie monopoles Innovation et Fiabilité l'a Sé rovi et qualité pp compétitivité cu sio rité nn rne de eme nt e Capacités Prix bas éi du réseau rch et efficacité nt Ma Environnement Protection Changement Kyoto et de la nature climatique après Kyoto 22 EREE&C
  • 23. Intégration des Energies Renouvelables dans les Réseaux Electriques Solutions  Smart Grid Production Transport Distribution 23 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 24. Réseaux Electriques: 5. Gestion et conduite des réseaux Réseau intelligent -> Smart Grid 24 EREE&C
  • 26. Intégration des Energies Renouvelables dans les Réseaux Electriques offre demande demande Système de gestion de production 26 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 27. Intégration des Energies Renouvelables dans les Réseaux Electriques Conclusion La croissance des besoins en électricité implique des investissements estimés par IEA à 13 700 milliards de dollars entre 2008 et 2030: •la moitié pour la production, •la moitié pour les réseaux. EnR ouvrent des horizons prometteurs Infrastructures Introductions des nouvelles technologies Investissements R&D et Transfert technologique Industrialisation, nouveaux métiers et emplois 27 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 28. Intégration des Energies Renouvelables dans les Réseaux Electriques Equipe de Recherche 28 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
  • 29. Intégration des Energies Renouvelables dans les Réseaux Electriques Marrakech 13-16 février 2013 Merci de votre attention Equipe de Recherche en Energie Electrique & Contrôle 29 EMI EREE&C ‫المدرسة المحمدية للمهندسين‬
