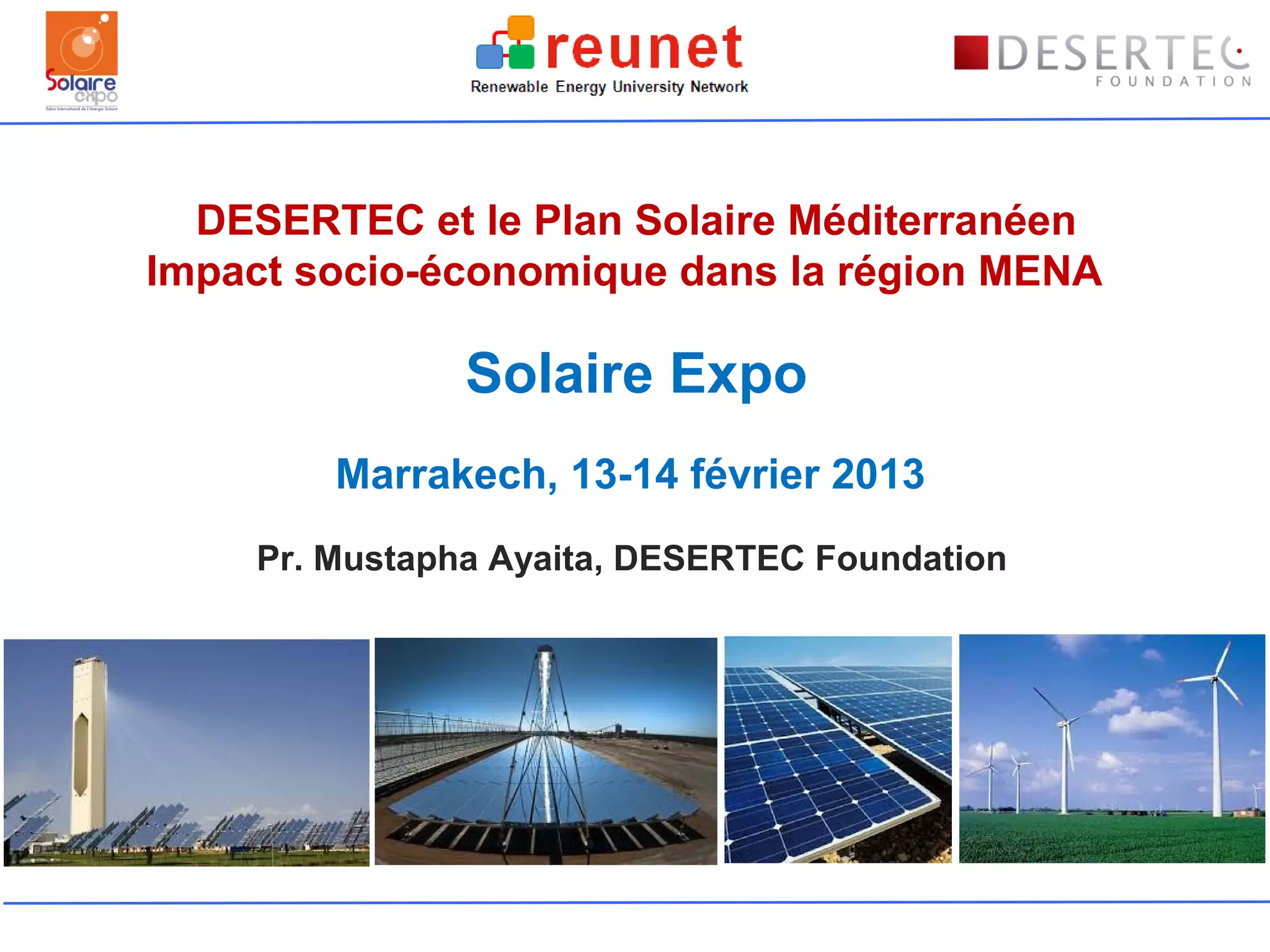

1. DESERTEC et le Plan Solaire Méditerranéen
Impact socio-économique dans la région MENA
Solaire Expo
Marrakech, 13-14 février 2013
Pr. Mustapha Ayaita, DESERTEC Foundation

2. « Les problèmes du monde ne peuvent pas êtres résolus
par les sceptiques ou les cyniques dont l'horizon est limité
par les réalités évidentes. Nous avons besoin d'hommes
capables d'imaginer ce qui n'a jamais existé (...) Le
changement est la loi de la vie.
Et ceux qui ne regardent que dans le
passé ou le présent sont certains de
rater le futur (...). L'esprit humain est
notre ressource fondamentale».
John Fitzgerald Kennedy
Mustapha Ayaita

3. Production mondiale d’énergie primaire
1kWh = 3,6 mégajoule (MJ) = 3,6.106J 1 tep = 11.600 kWh
Source: Key World Energy Statistics, IEA - 2010
Plus que 80% de la production mondiale d’énergie est basée sur les
combustibles fossiles. Si l’on ajoute la source nucléaire (5,8%), on constate
que plus que 85% de la production mondiale d’énergie est basée sur des
ressources non renouvelables.
Mustapha Ayaita

4. Consommation mondiale d’énergie
La consommation d'énergie finale dans le monde est de l’ordre de 8,4
milliards de tonnes d’équivalent pétrole.
Pour permettre la consommation finale ces 8,4 milliards de tonnes
d’équivalent pétrole, il a fallu « produire » plus de 12 milliards de tonnes
d’énergie.
Mustapha Ayaita

5. Combien pèse l’électricité dans le bilan énergétique
mondial ?
La production d’électricité dans le monde s’élève à un peu
plus de 20.000 TWh (1,74 Gtep). L’électricité consommée
aujourd’hui est de l’ordre de 1,50 Gtep soit 17% des 8,4 Gtep
d’énergie finales consommées par l’humanité.
Sur ces 20.000 TWh d’électricité produite,
environ 68% le sont à partir de combustibles
fossiles (13700 TWh soit 1,18 Gtep), 13.5%
à partir de réacteurs nucléaires (2700 TWh
soit 0,23 Gtep) et 16% à partir d’énergie
hydraulique (3200 TWh soit 0,28 Gtep).
Reste environ 3% de la production qui est
réalisée à partir de sources renouvelables.
Mustapha Ayaita

6. Consommation électricité monde 2010
Mustapha Ayaita

7. Des écarts énormes entre les différentes régions de la planète
La consommation moyenne dans le monde par habitant et par an: 3309 kWh
Mustapha Ayaita

8. Conséquences sur l’environnement
Les énergies fossiles (pétrole, Charbon, gaz) fournissent plus de 80% des
Gaz à effet de serre, gaz qui sont responsables du changement
climatique.
Les émissions de CO2 (dioxyde de carbone)
Mustapha Ayaita

9. Conséquences sur l’Environnement
• Les scientifiques prévoient une augmentation de la température
comprise entre +1,5°C et +6°C à l’horizon 2100.
• sécheresse, inondations, tempêtes.
• multiplication et réapparition de certaines maladies (maladies
vasculaires, paludisme, choléra…).
• Les famines se multiplieront avec la chute des rendements agricoles
et la raréfaction des ressources en eau.
• La montée du niveau des océans, les tempêtes ou encore la
salinisation des nappes phréatiques rendront inhabitables certaines
îles et zones côtières.
• Fuyant ces régions, les populations migreront vers l'intérieur des terres et
rejoindront les agglomérations déjà surpeuplées.
Mustapha Ayaita

10. Conséquences sur l’environnement
La glace du Groenland fond à une vitesse alarmante
Mustapha Ayaita

11. Energies fossiles : Réserves mondiales
Pétrole: 188,8 milliards de tonnes. Elles représentent
30 années de consommation au rythme actuel.
Gaz naturel : 187.490 milliards de m3. Elles représentent
33 années de consommation au rythme actuel.
Charbon : 826 milliards de tonnes (toutes qualités
confondues). Elles représentent entre 150 et 200 années de
consommation au rythme actuel.
Mustapha Ayaita

12. La production d'électricité d'origine renouvelable dans le monde
Le développement du photovoltaïque dans le monde
Dans le monde, le parc solaire photovoltaïque croît en moyenne de 35 %
par an depuis 1998. Fin 2011, la capacité totale installée était 52.000 MW,
contre 1.500 MW en 2000 (>12.000 MW par an). En termes économiques,
le marché mondial de l’industrie solaire photovoltaïque a représenté environ
50 milliards de dollars en 2010.
Capacité photovoltaïque cumulée dans le monde en GW de 1996 à
2010 2011: 52 GW
Source : Programme des Nations Unies pour l'Environnement REN21
Mustapha Ayaita

13. PV: Puissance installée en 2011
Italie: 9 GW Belgique: 0,55 GW
Allemagne: 7,5 GW Espagne: 0,4 GW
France: 1,5 GW Slovakie: 0,35 GW
Royaume-Uni: 0,7 GW Grèce: 0,35 GW
Capacité photovoltaïque cumulée par pays en GW fin 2010
Source : Programme des Nations Unies pour l'Environnement REN21
Mustapha Ayaita

14. Le photovoltaïque en Allemagne | Une industrie d’avenir
Investissements dans la construction de nouvelles installations PV
en 2010: 19,5 M€
Entreprises actives dans la filière photovoltaïque: 10.000
Fabricants de cellules, modules et autres composants PV: >200
3,2 GW de modules fabriqués en 2010 (2020: 8,5 GW)
11 GW d’onduleurs (2020: 20 GW)
Taux d’exportation 2010: 50% (2004: 14%, 2020: 80%)
Emplois: 150.000 personnes
Mustapha Ayaita

15. Prix des modules PV, septembre 2012 (Euro/Wc)
Kristalline Module
Deutschland 0.86 -2,27 %
China 0.58 -4,92 % -26,58 %
Japan 0.89 -2,20 % -15,24 %
Dünnschichtmodule
CdS/CdTe 0.59 0,00 % -13,24 %
a-Si 0.49 -2,00 % -18,33 %
a-Si/µ-Si 0.56 -1,75 %
Source: http://www.pvxchange.com
Mustapha Ayaita

16. Energies renouvelables en Allemagne: 380.000 emplois en 2011
Mustapha Ayaita

17. DESERTEC: Projet pour la sécurité, la stabilité et la prospérité pour
une population de 10 milliards de personnes
Evolution de la population mondiale 1700-2050
D'ici 2050, la population mondiale devrait passer de 7 à 10 milliards
d'habitants, ce qui fera exploser les besoins en énergie.
Mustapha Ayaita

18. DESERTEC: Energie werte pour toute la planète
Le Soleil appartient à l’Humanité
En une heure, le soleil fournit à la Terre une quantité d’énergie supérieure
à celle que le monde entier consomme en moyenne pendant une année.
L’énergie solaire reçue par la Terre, vaut en chiffres ronds, environ 10 000
fois la quantité totale d’énergie consommée par l’ensemble de l’humanité.
En d’autres termes, capter 0,01 % de cette énergie nous permettrait de
nous passer de pétrole, de gaz, de charbon et d’uranium.
Le projet DESERTEC repose sur le principe que l’installation
de centrales thermiques sur seulement 0,3% des 40 millions
de km2 des déserts de la planète suffirait à couvrir les besoins
électriques de la planète (environ 18 000 TWh/an).
Mustapha Ayaita

19. DESERTEC: 20.000 GW centrales électriques solaires au
desert pour le monde
+ réseau super HTCC pour un monde de 10 milliards de personnes
D
HV
C
3000 km
10% loss
Plus de 90% de la population mondiale
se trouve à moins de 3000 Km d’une
source d’énergie renouvelable.
19

20. How much power will be needed by 10 billion people?
Besoin moyen annuel par
Besoin moyen annuel par 3000 heures
3000 heures Chiffre d’affaire::
personne en 2050
Chiffre d’affaire
personne en 2050 d’ensoleiellement par an
d’ensoleiellement par an 1,4 *1Mil. kW*5.000 Euro
1,4 *1Mil. kW*5.000 Euro
~ 6 MWh/an
~ 6 MWh/an et par m22
et par m
Pour une population
Pour une population 60.000 TWh/3.000 h
= 7 Mrd. Euro/j
= 7 Mrd. Euro/j
60.000 TWh/3.000 h
mondiale de 10 mrd 2050:
mondiale de 10 mrd 2050:
= 20.000 GW pour
= 20.000 GW pour Comparaison avec la
Comparaison avec la
~ 60.000 TWh/an
~ 60.000 TWh/an produire 60.000 TWh/an Chine
Chine
produire 60.000 TWh/an
(2010: 22.000 TWh)
(2010: 22.000 TWh) Puissance installée par
Puissance installée par En Chine174 nouvelles
En Chine174 nouvelles
jour:
jour: centrales thermiques à
centrales thermiques à
Données 2006 (MWh/an)
Données 2006 (MWh/an)
40 ans = 14.600 jours charbon à 500 MW ont
charbon à 500 MW ont
Monde
Monde 3.1
3.1 40 ans = 14.600 jours
OECD
OECD 8.6
8.6 20.000 GW/14.600j = été installées en 2006 ::
été installées en 2006
20.000 GW/14.600j =
USA
USA 12.2
12.2
Inde 0.9
1,36 GW/j
1,36 GW/j
Inde 0.9 500 MW*174 = 87.000 MW
500 MW*174 = 87.000 MW
Allemagne
Allemagne 6.4
6.4
Maroc 0,7
~ 1,4 GW/j
~ 1,4 GW/j 87 GW/365 = 0,24 GW/j
87 GW/365 = 0,24 GW/j
Maroc 0,7
Travaux: Dr. Gerhard Knies, Dr. Mustapha Ayaita, Dr. Oliver Steinmetz
Saving the planet will become largest business case of the decades ahead of us

21. DESERTEC pour les pays de la région UE-MENA
 D’ici 2050, les énergies renouvelables pourraient générer autant d’électricité qu’il
en est consommé respectivement par UE et la région MENA.
 Entre 15 et 25 % des besoins en électricité de l’Europe pourraient être importés
des déserts (solaire) et des côtes (éolien), et ceci grâce à l‘utilisation de lignes de
transport en courant continu à haute tension (HTCC).

22. Coûts pour les centrales CSP -UE-MENA +15% de la consommation
de l'UE (HTCC)
Year 2020 2030 2040 2050
Transfer Capacity GW 2x5 8x5 14 x 5 20 x 5
Electricity Transfer TWh/y 60 230 470 700
Capacity Factor 0.60 0.67 0.75 0.80
Turnover Billion €/y 3.8 12.5 24 35
Land Area CSP 15 x 15 30 x 30 40 x 40 50 x 50
3100 x 0.1 3600 x 0.4 3600 x 0.7 3600 x 1.0
km x km HVDC
Investment CSP 42 143 245 350 Power
Grid plants
Billion € HVDC 5 20 31 45
Elec. Cost CSP 0.050 0.045 0.040 0.040
€/kWh HVDC 0.014 0.010 0.010 0.010
22

23. Desertec Industrial Initiative (DII)
Pour accélérer la mise en oeuvre du concept DESERTEC, 10 grandes
entreprises allemandes (Deutsche Bank, Münchener Rück, Siemens, ABB,
E.On, Solar Millenium, …) ont crée une société de planification de
DESERTEC (DII) le 30 octobre 2009.
Les principaux objectifs de la DII sont
• d’analyser et de mettre au point un cadre technique, économique,
politique et réglementaire destiné à encourager des investissements
réalisables dans les énergies renouvelables et les réseaux interconnectés
• de créer des projets de première référence pour prouver la faisabilité du
concept
• de développer un plan d’exploitation à long terme jusqu’en 2050 offrant
des points de repère en matière d’investissement et de financement.

24. Plan Solaire Méditerranéen (PSMed)
Le Plan Solaire Méditerranéen est l’un des six projets définis par l’Union
Pour la Méditerranée (UPM), lancée le 13 juillet 2008 par 43 Etats
membres. Le projet vise à accroître l’utilisation des énergies renouvelables
et à renforcer l’efficacité énergétique dans la région.
Les principaux objectifs du PSMed sont :
• la construction de capacités additionnelles de production d’électricité à
partir de sources renouvelables dans les pays du pourtour
méditerranéen, d’une puissance totale de 20 Gigawatt à l’horizon 2020;
• L’exportation d’une partie de la production vers l’Union Européenne, afin
de garantir la rentabilité des projets
• la réalisation d’efforts significatifs pour maîtriser la demande d’énergie
et augmenter l’efficacité énergétique et les économies d’énergie dans
tous les pays de la région.

25. Principaux acteurs du PSMed:
- Etats membres de l’Union pour la Méditerranée ;
- Entreprises de tous les pays, pour le développement des projets et leur
exploitation ;
- Investisseurs, fonds publics et privés, organisations financières
bilatérales et multilatérales, pour la mise en place de solutions
d’investissement et de financement innovantes ;
- Agences spécialisées, experts, ONG, société civile, pour le conseil et le
soutien qu’ils pourront apporter à la réalisation des projets sur le terrain.

26. PSMed: Projets
Nombre de projets par pays Nombre de projets
Pays Nombre de projets par type d'énergie
Maroc 33
Turquie 29
Tunisie 29 Eolien
PV
Egypte 20
Jordanie 20 26
45/
Syrie 12
Algerie 6
Liban 4 Hydro
Italie 4 CSP
Palestine 3
Biomass
1 26 e 2%

27. MedGrid : Transport de l’électricité renouvelable dans le cadre du
Plan solaire méditerranéen
MedGrid, initiative française est un Consortium réunissant des Groupes
industriels européens (opérateurs de réseaux, constructeurs de matériels,
électriciens, sociétés de services en informatique, banques
d’investissements) ayant pour objectif de :
- créer de nouvelles liaisons pour les échanges de l’électricité
renouvelable,
- renforcer les réseaux méditerranéens.
Transgreen compte aujourd'hui quinze actionnaires industriels dont le
fabricant de câbles électriques Nexans, l'industriel allemand Siemens, EDF
et RTE.

28. MedGrid: 4 projets stratégiques majeurs identifiés pour les réseaux
de transport d’électricité :
• Interconnexion des réseaux électriques des Pays Baltes avec ceux des
autres Etats membres de l’UE ;
• Développement de réseaux sous - marins pour le raccordement des
champs éoliens en Mer du Nord et Mer Baltique ;
• Renforcement des interconnexions Sud - Est de l’Europe ;
• Développement des interconnexions autour de la Méditerranée et entre
les rives Nord et Sud.

29. Le Maroc et les Energies Renouvelables
Situation actuelle du secteur de l'énergie au Maroc
Secteur d’Electricité
Tout comme l’approvisionnement total en énergie du pays, le secteur de
l’électricité est très dépendant des combustibles fossiles. Près de 70 % de
l’électricité que le pays consomme est produite à base de charbon et de
fuel importés.
Le charbon représente 64% de la production d’électricité (Jorf Lasfar,
Mohammedia, Jerada), le Gaz Naturel : 14,4% (Centrale CC de
Tahaddart), le Fuel Oil : 14% (Mohammedia, Kenitra, Turbines à gaz au
Fuel à Tan Tan , Agadir et Tanger).
L’hydroélectricité n'assure que 3-5% de la consommation électrique. 1784
MW (28,5%)
Mustapha Ayaita

30. Le Maroc et les Energies Renouvelables
Accord commercial signé en août 2011 à Alger entre
Sonatrach, groupe public algérien et l‘ONEE:
• L’Algérie fournit au Maroc 640 Millions de m 3 de gaz pendant
10 ans. Le gaz est destiné à l’alimentation de deux centrales
thermiques de l’ONEE : Ain Béni Mathar(470 MW) et
Tahaddart (385 MW).
• Maroc importe d’Espagne 4 595 GWh et exporte 8 GWh
(17%).
Source: COMELEC, bulletin statistiques 2009
Mustapha Ayaita

31. Conséquences économiques
Les énergies fossiles importées, en particulier le pétrole, pèsent
lourdement sur le budget national et les finances publiques:
la facture énergétique du Maroc, où la part du pétrole représente plus
de 80%, se chiffrée actuellement à environ 78-100 milliards DH, contre
21 milliards DH en 2003. Elle représente plus de 25% des recettes
d'exportation et près de 10% du PIB.
le soutien aux produits pétroliers devient une lourde charge pour le
budget de l’Etat, en passant de 3,4 milliards DH en 2004 à 23 milliards
DH en 2008.
Les ressources fossiles sont limitées et le pic de production pourrait,
a déjà été atteint. Donc une facture énergétique encore plus élevée.
Mustapha Ayaita

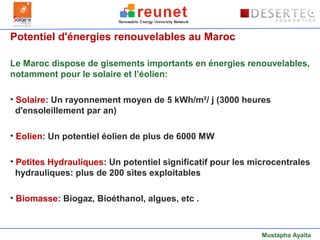

32. Potentiel d'énergies renouvelables au Maroc
Le Maroc dispose de gisements importants en énergies renouvelables,
notamment pour le solaire et l’éolien:
• Solaire: Un rayonnement moyen de 5 kWh/m²/ j (3000 heures
d'ensoleillement par an)
• Eolien: Un potentiel éolien de plus de 6000 MW
• Petites Hydrauliques: Un potentiel significatif pour les microcentrales
hydrauliques: plus de 200 sites exploitables
• Biomasse: Biogaz, Bioéthanol, algues, etc .
Mustapha Ayaita

33. Politique énergétique du Maroc
Le Gouvernement marocain a fait adopté un projet de loi (loi 13-09 -début
2010) qui trace les grands axes d’une stratégie nationale ayant pour
objectifs d'assurer la sécurité d'approvisionnement énergétique, de garantir
la disponibilité et l'accessibilité de l'énergie au meilleur coût et de réduire la
dépendance énergétique en diversifiant les sources d'énergie, en
développant les potentialités énergétiques nationales et en promouvant
l'efficacité énergétique dans toutes les activités économiques et sociales.
Il s’agit de
• Projets de grande envergure et structurants
• Préservation de l’environnement
• Développement durable
En 2020, la part de la puissance électrique installée en énergie
renouvelable s’établira à 42% du parc.
Mustapha Ayaita

34. Projets intégrés à forte Synergie sectorielle
• Développement régional:
- Retombées socio-économiques bénéfiques sur les régions du pays.
• Formations spécialisées:
- Mise en place d’une filière spécialisée en énergie renouvelable au sein
des grandes écoles d’Ingénieurs et des Universités;
- Formation de techniciens en énergie renouvelables.
• Recherche et Développement pour une technologie de pointe:
- Création d’un Centre de Recherche dans le domaine de l’énergie, de
l’environnement et des matériaux.
• Développement et intégration industriels:
- Transfert du savoir faire et de la technologie;
- Développement d’un tissu industriel spécialisé.
Mustapha Ayaita

35. UN PROGRAMME EOLIEN INNOVANT ET STRUTURANT
 Développement de parcs éoliens d’une puissance installée de 2 GW en
2020 (38% de la puissance installée actuelle);
 Production énergétique annuelle de 6.600 GWh (26 % de la production nationale
actuelle);
 Coût estimé : 31,5 milliards de MAD (3,5 Milliards de Dollars US);
 Le programme permettra :
− d’économiser annuellement 1,5 millions de tep, soit 750 millions de Dollars
US par an;
− d’éviter l’émission de 5,6 millions de tonnes de CO2 par an.
Mustapha Ayaita

36. Projets de parcs éoliens (2.000 MW à l‘horizon 2020)
Tanger, 140 MW, 2009, ONE Al Koudia, 3,5 MW, 2001, KFW
Al Koudia, 50 MW,
Parcs éolien existants 2000, CED
Parcs éoliens en construction
Taza, 120 MW, ONE
Parcs éoliens programmés
Tetouan, 2005,
10 MW, Lafarge
Haouma, 60 MW,
2010
Cap Sim, 60 MW, 2008, ONE
Tan Tan, déssalement, 10 MW, 2015, ONEP
Tarfaya, 300 MW, 2011, GDF Suez
Layoune, 200 MW
Mustapha Ayaita

37. Plan solaire marocain
Puissance installée: 2.000 MW à l’horizon 2020;
• Capacité de Production annuelle: ≈ 4500 GWh ( soit 18% de la production
nationale actuelle);
• Coût estimé : 70 milliards de DH (6 Milliards de Dollars);
• Les 5 premiers sites identifiés totalisent une superficie de 10.000 hectares.
Dates de mise en service:
• Première centrale en 2015 (500 MW à Ouarzazette);
(Totalité du projet à fin 2019)
• Economie annuelle de 1 million de tep, soit près de 500 millions de Dollars
• Eviter l’émission de 3,7 millions de tonnes de CO2 par an.
Mustapha Ayaita

38. Plan solaire marocain
Projets DNI
Pour
Solaires (direct normal Superficie MW GWh
déssalement
(CSP+PV) Irradiance)
Ouarzazate 2635 kWh/m² 2500 ha 500 MW 1150 GWh non
Ain Beni Mathar 2290 kWh/m2 2000 ha 470 MW 835 GWh non
(Oujda)
Foum al Ouad 2628 kWh/m² 2500 ha 500 MW 1150 GWh Oui
(Laâyoune)
Boujdour (Sud) 2642 kWh/m² 500 ha 500 MW 230 GWh Très probable
Sabkhat Tah 2140 kWh/m² 2500 ha 500 MW 1040 GWh Très probable
(Tarfaya)
Mustapha Ayaita

39. Plan solaire marocain: Sites identifiés pour 2 GW
Mustapha Ayaita

40. MASEN pour le pilotage et la conduite du projet solaire 2 GW
• Création d’une Agence (mars 2010, SA) dédiée bénéficiant de l’appui de
l’Etat dénommée: Moroccan Agency for Solar Energy (MASEN).
• MASEN Assure le pilotage et la conduite du programme (conception,
études, choix des opérateurs, suivi de la réalisation et de l’exploitation….)
• MASEN supervise, anime et coordonne l’ensemble des activités liées au
projet
• MASEN est une Agence à capitaux publics:
- Etat
- Fonds Hassan II pour le Développement Economique et Social
- Société d’Investissements Energétiques
- ONE
• Capital de base: 500 000 000 DH (ca. EUR 450 Mio.)
Mustapha Ayaita

41. Energies renouvelables: Impact socio-économique
Le Maroc est en mesure d’établir une industrie solaire et éolienne
pour la fabrication des composantes suivantes:
Générateurs électriques, rotors, boîtes de vitesse, contrôleurs
hydrauliques et électriques, pâles et leurs systèmes d’orientation,
systèmes d’enclenchement pour le fonctionnement de l’éolienne, turbines,
onduleurs; cellules et modules solaires, batterie, câbles, logiciels,
accessoires, miroirs paraboliques/plats, tubes absorbeurs pour CSP,
Système de stockage, etc.
Mustapha Ayaita

42. Métiers liés aux énergies renouvelables (Fabrication, Construction,
Opération, Maintenance, Relations publiques, communication):
Ingénieurs en électricité et électronique de puissance, Ingénieurs en mécanique,
Ingénieurs de production, Ingénieurs contrôle, Techniciens de l’industrie, Ingénieurs
d’étude, Ingénieurs civils, Cadres commerciaux, Directeurs administratifs, Avocats,
Contrôleurs / auditeurs, Analystes en gisement éolien /météorologues, Dessinateurs
industriels, Développeurs de projet, concepteurs de systèmes photovoltaïques,
installateurs de systèmes photovoltaïques, industrie des constructions métalliques,
développement de logiciels, codes et normes, développement du marché de
l'énergie, Production et marketing de modules, marketing des systèmes
photovoltaïques, développement du marché de l'énergie, législation.
Ingénieur chimiste, Ingénieurs pour le traitement des déchets, Ingénieur thermo-
hydraulique, Responsables de centrales, Responsables administratifs, Ouvriers
qualifiés, Ingénieurs environnementaux, Architectes, Ingénieurs de fabrication,
Promoteurs / commerciaux, Chargés des relations publiques, Enseignants et
formateurs, Chercheurs, Cadres en ventes, marketing et édition, Fonctionnaires
dans les différentes organisations locales, nationales et internationales.
Mustapha Ayaita

43. Energies renouvelables, un nouveau gisement d'emplois
au Maroc: au moins 82.000 emplois
Fabrication, Études, R&D, Développement de projets, Construction et
installation, Exploitation et maintenance, Financement, organisation,
Formation, conseils, audits, autres :
5.000 emplois 20.000 emplois
(70.000 en Allemagne) (150.000 en Allemagne)
• Micro-Hydrauliques
• Biomasse
20.000 emplois • Autres
5.000 emplois
Efficacité Energétique: 12.000 emplois DESERTEC (export vers l’UE):
20.000 emplois
Mustapha Ayaita

44. Les Centrales Solaires à Concentration
Aperçu de la technologie
Les centrales solaires sont une technologie relativement récente,
possédant un important potentiel de développement. Elles offrent une
opportunité aux pays ensoleillés comparable à celle des fermes
éoliennes pour les pays côtiers.
Les endroits les plus prometteurs pour l'implantation de ces technologies
sont ceux du sud-ouest des États Unis, l'Amérique du Sud, une grande
partie de l'Afrique, les pays méditerranéens et du Moyen Orient, les plaines
désertiques d'Inde et du Pakistan, la Chine, l'Australie, etc.
Dans beaucoup de régions du monde, un kilomètre carré de terrain
suffirait à générer jusqu'à 120 GWh d'électricité par an, grâce à la
technologie des centrales solaire. Cette énergie est équivalente à la
production annuelle d'une centrale classique de 50 MW.
Mustapha Ayaita

45. Les Centrales Solaires à Concentration
Fonctionnement
La production d'électricité à partir du rayonnement solaire est un
processus direct. L'énergie solaire étant peu dense, il est nécessaire de la
concentrer pour obtenir des températures exploitables pour la production
d'électricité.
Le rayonnement est concentré en un point ou en une ligne, où l'énergie
thermique est transmise au fluide caloporteur. L'intensité de la
concentration est définie par le facteur de concentration. Plus celui-ci est
élevé, plus la température atteinte sera importante.
Les systèmes de génération d'électricité sont divers : turbine à gaz, cycle
de Rankine, Moteur Stirling, Cycle de Rankine organique sont les options
généralement choisies.
Le stockage constitue un aspect important des centrales solaires. Il permet
de rendre la production d'électricité constante et indépendante de la
disponibilité du rayonnement solaire. Mustapha Ayaita

46. les 4 principaux systèmes de concentration
Centrale à capteur cylindro-parabolique
centrales à capteurs paraboliques
Miroirs de Fresnel La tour solaire
Mustapha Ayaita

47. Fabrication locale de Composants de CSP au Maroc? :
• Miroirs : oui, grand marché
• Récepteurs : oui, à moyen terme
• Structures métalliques : oui, aujourd'hui
• Pylônes : oui, aujourd'hui
• Trackers : partiellement
• Joints articulés : partiellement
• Systèmes HFT (Heat-transfer-fluid) :oui à long terme, tuyaux aujourd’hui
• Système de stockage : oui à moyen terme, aujourd’hui petites parts
• Travaux de génie civil : oui, jusqu'à 100%
• Assemblage : oui, jusqu'à 100%
• Travaux d'installation (champ solaire) : oui, jusqu'à 90%
• Bloc d'alimentation : oui, à moyen terme
• Raccordement au réseau : oui, jusqu'à 100%
• Développement de projet : oui, jusqu'à 60%
• EPC (Engineering, Procurement and Construction): oui, jusqu'à 75%
• Financement : partiellement
Source: Chaine de valeur EnR –Mustapha Ayaita
Mustapha Ayaita

48. Source: Chaine de valeur EnR –Mustapha Ayaita
Mustapha Ayaita

49. Source: Chaine de valeur EnR –Mustapha Ayaita
Mustapha Ayaita

50. Source: Chaine de valeur EnR –Mustapha Ayaita
Mustapha Ayaita

51. Source: Chaine de valeur EnR –Mustapha Ayaita
Mustapha Ayaita

52. Merci pour votre attention
Mustapha Ayaita
