1. DEVENEZ PRODUCTEUR
D'ELECTRICITE SOLAIRE
Le constat
Les ressources énergétiques dans le Monde
Le mix électrique en France
Une démarche : « Negawatt »
Comment ça marche ?
Les aides ?
Des exemples
Patrick Der Nigohossian
PHOTON LINES ENERGY : 06 79 53 37 28

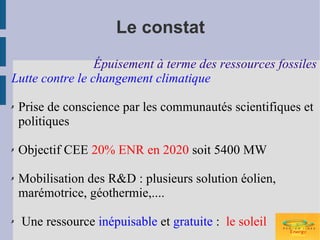

2. Le constat
Épuisement à terme des ressources fossiles
Lutte contre le changement climatique
✗ Prise de conscience par les communautés scientifiques et
politiques
✗ Objectif CEE 20% ENR en 2020 soit 5400 MW
✗ Mobilisation des R&D : plusieurs solution éolien,
marémotrice, géothermie,....
✗ Une ressource inépuisable et gratuite : le soleil

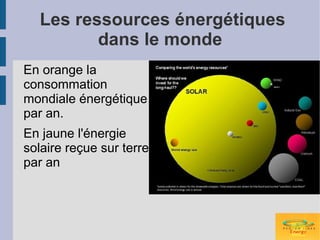

3. Les ressources énergétiques
dans le monde
En orange la
consommation
mondiale énergétique
par an.
En jaune l'énergie
solaire reçue sur terre
par an

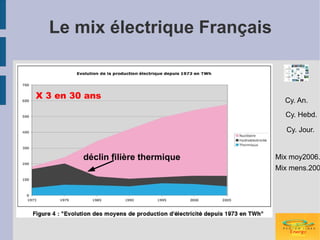

4. Le mix électrique Français
X 3 en 30 ans Cy. An.
Cy. Hebd.
Cy. Jour.
déclin filière thermique Mix moy2006.
Mix mens.200

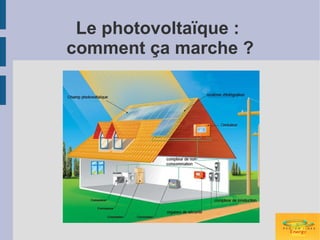

5. Le photovoltaïque :
comment ça marche ?

6. Aides et avantages
Particuliers : Industriels :
● Obligation d'achat ● Obligation d'achat
● Vente à EDF : x 6 ● Tarif de vente à EDF
● Contrat sur 20 ans ● Contrat sur 20 ans
● TVA : 5,5 % ● Aides locales 30% (56)
● Revenu non imposable ● Amortissement possible
● Crédit d'impôt sur 12 mois
Avantages :
● Production d'énergie « propre »
● Valorisation du bâti
● Réduire les émissions de CO2
● Développement filière industrielle (baisse des coûts, création d'emplois)
● Moins de déperdition d'énergie (70% de gain énergie primaire)
● Développement de l'économie locale

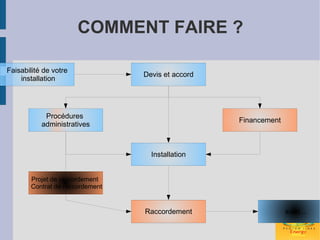

7. COMMENT FAIRE ?
Faisabilité de votre
Devis et accord
installation
Procédures
Financement
administratives
Installation
Projet de raccordement
Contrat de raccordement
Raccordement suivi...

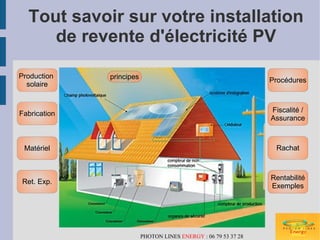

8. Tout savoir sur votre installation
de revente d'électricité PV
Production principes Procédures
solaire
Fabrication Fiscalité /
Assurance
Matériel Rachat
Rentabilité
Ret. Exp.
Exemples
PHOTON LINES ENERGY : 06 79 53 37 28

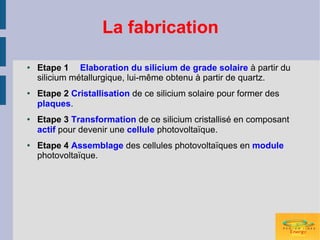

9. La fabrication
● Etape 1 Elaboration du silicium de grade solaire à partir du
silicium métallurgique, lui-même obtenu à partir de quartz.
● Etape 2 Cristallisation de ce silicium solaire pour former des
plaques.
● Etape 3 Transformation de ce silicium cristallisé en composant
actif pour devenir une cellule photovoltaïque.
● Etape 4 Assemblage des cellules photovoltaïques en module
photovoltaïque.

10. Fabrication : les étapes

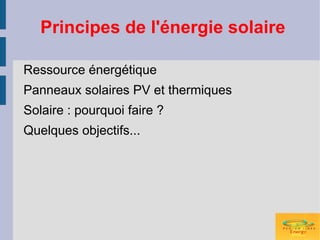

11. Principes de l'énergie solaire
Ressource énergétique
Panneaux solaires PV et thermiques
Solaire : pourquoi faire ?
Quelques objectifs...

12. Le Matériel
type – fonctions et garanties
1 Les technologies
2 Système d'intégration
3 Onduleurs
4 Boitiers DC et AC
5 Câbles
6 Affichage télésuivi
7 Garanties

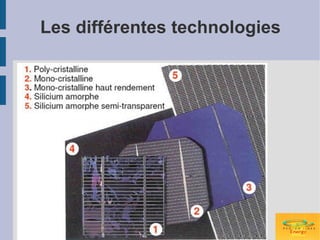

13. Les différentes technologies

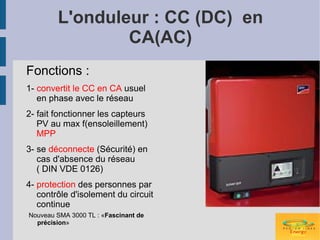

14. L'onduleur : CC (DC) en
CA(AC)
Fonctions :
1- convertit le CC en CA usuel
en phase avec le réseau
2- fait fonctionner les capteurs
PV au max f(ensoleillement)
MPP
3- se déconnecte (Sécurité) en
cas d'absence du réseau
( DIN VDE 0126)
4- protection des personnes par
contrôle d'isolement du circuit
continue
Nouveau SMA 3000 TL : «Fascinant de
précision»

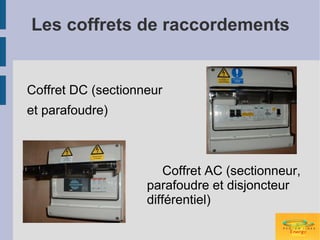

15. Les coffrets de raccordements
Coffret DC (sectionneur
et parafoudre)
Coffret AC (sectionneur,
parafoudre et disjoncteur
différentiel)

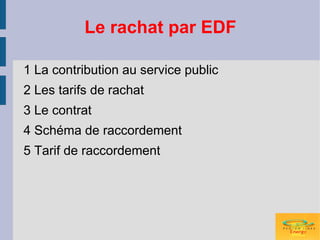

16. Le rachat par EDF
1 La contribution au service public
2 Les tarifs de rachat
3 Le contrat
4 Schéma de raccordement
5 Tarif de raccordement

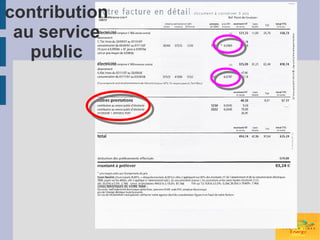

17. contribution
au service
public

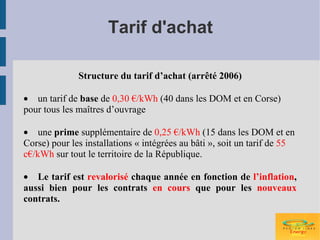

18. Tarif d'achat
Structure du tarif d’achat (arrêté 2006)
• un tarif de base de 0,30 €/kWh (40 dans les DOM et en Corse)
pour tous les maîtres d’ouvrage
• une prime supplémentaire de 0,25 €/kWh (15 dans les DOM et en
Corse) pour les installations « intégrées au bâti », soit un tarif de 55
c€/kWh sur tout le territoire de la République.
• Le tarif est revalorisé chaque année en fonction de l’inflation,
aussi bien pour les contrats en cours que pour les nouveaux
contrats.

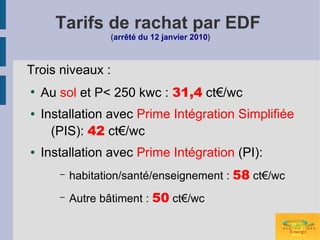

19. Tarifs de rachat par EDF
(arrêté du 12 janvier 2010)
Trois niveaux :
●
Au sol et P< 250 kwc : 31,4 ct€/wc
● Installation avec Prime Intégration Simplifiée
(PIS): 42 ct€/wc
● Installation avec Prime Intégration (PI):
– habitation/santé/enseignement : 58 ct€/wc
– Autre bâtiment : 50 ct€/wc

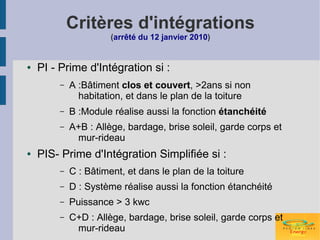

20. Critères d'intégrations
(arrêté du 12 janvier 2010)
● PI - Prime d'Intégration si :
– A :Bâtiment clos et couvert, >2ans si non
habitation, et dans le plan de la toiture
– B :Module réalise aussi la fonction étanchéité
– A+B : Allège, bardage, brise soleil, garde corps et
mur-rideau
● PIS- Prime d'Intégration Simplifiée si :
– C : Bâtiment, et dans le plan de la toiture
– D : Système réalise aussi la fonction étanchéité
– Puissance > 3 kwc
– C+D : Allège, bardage, brise soleil, garde corps et
mur-rideau

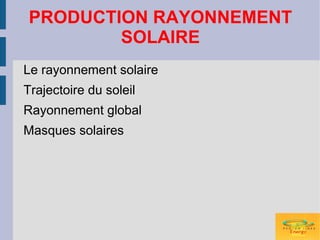

21. PRODUCTION RAYONNEMENT
SOLAIRE
Le rayonnement solaire
Trajectoire du soleil
Rayonnement global
Masques solaires

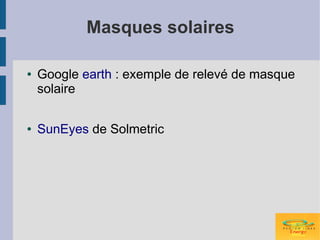

22. Masques solaires
● Google earth : exemple de relevé de masque
solaire
● SunEyes de Solmetric

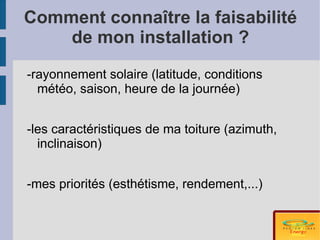

23. Comment connaître la faisabilité
de mon installation ?
-rayonnement solaire (latitude, conditions
météo, saison, heure de la journée)
-les caractéristiques de ma toiture (azimuth,
inclinaison)
-mes priorités (esthétisme, rendement,...)

25. FISCALITE - ASSURANCE
TVA
Crédit d'impôt
Imposition
Assurance

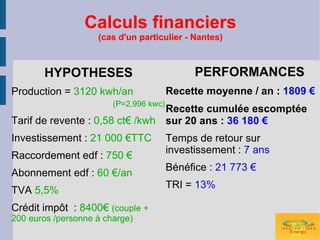

26. Calculs financiers
(cas d'un particulier - Nantes)
HYPOTHESES PERFORMANCES
Production = 3120 kwh/an Recette moyenne / an : 1809 €
(P=2,996 kwc)
Recette cumulée escomptée
Tarif de revente : 0,58 ct€ /kwh sur 20 ans : 36 180 €
Investissement : 21 000 €TTC Temps de retour sur
investissement : 7 ans
Raccordement edf : 750 €
Bénéfice : 21 773 €
Abonnement edf : 60 €/an
TRI = 13%
TVA 5,5%
Crédit impôt : 8400€ (couple +
200 euros /personne à charge)

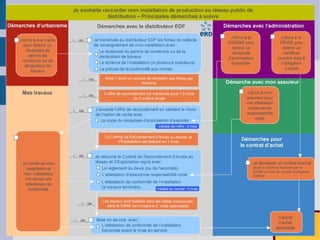

27. Principe de fonctionnement

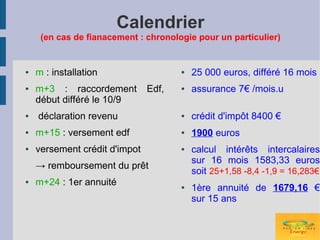

28. Calendrier
(en cas de fianacement : chronologie pour un particulier)
● m : installation ● 25 000 euros, différé 16 mois
● m+3 : raccordement Edf, ● assurance 7€ /mois.u
début différé le 10/9
● déclaration revenu ● crédit d'impôt 8400 €
● m+15 : versement edf ● 1900 euros
● versement crédit d'impot ● calcul intérêts intercalaires
sur 16 mois 1583,33 euros
→ remboursement du prêt
soit 25+1,58 -8,4 -1,9 = 16,283€
● m+24 : 1er annuité ● 1ère annuité de 1679,16 €
sur 15 ans

29. Financement
Ex :Caisse épargne Rhône Alpes
Le crédit CONCEPTO DEVELOPPEMENT DURABLE :
Objet : Travaux liés à l’installation de panneaux solaires photovoltaïques
Montant : Financement jusqu’à 100 %
Durée : de 12 à 204 mois (dont 24 mois max de différé).
Taux : 4,75%
Frais de dossier : 1% du montant emprunté
Différé : Différé total (capital + intérêt) possible de 6 à 24 mois. Les intérêts reportés sont capitalisés
sur la durée restante du crédit.
Échéances : Prélèvement annuel
Assurance : CNP Obligatoire à 100 % mini (identique aux prêts immobiliers amortissables).
Prélèvement annuel avec l’échéance. Sauf pendant période de différé = Prélèvement mensuel)
Garantie : Sans garantie. Mais l’octroi du crédit reste à la main du délégataire.
Remboursement anticipé : Pas d’indemnité en cas de remboursement partiel ou total.

30. Retour d'expérience
● Quelques exemples
● Impact environnemental
● Energie grise
● Retour d'expérience sur 220 projets installés
entre 1992 et 2001

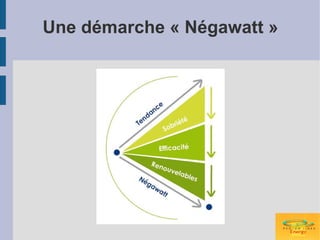

31. Une démarche « Négawatt »

32. Energie grise
Avec une durée de vie de 30 ans, on peut
dire qu'un système photovoltaïque va
produire de l'électricité sans aucune pollution
pendant près de 90% de sa vie.
