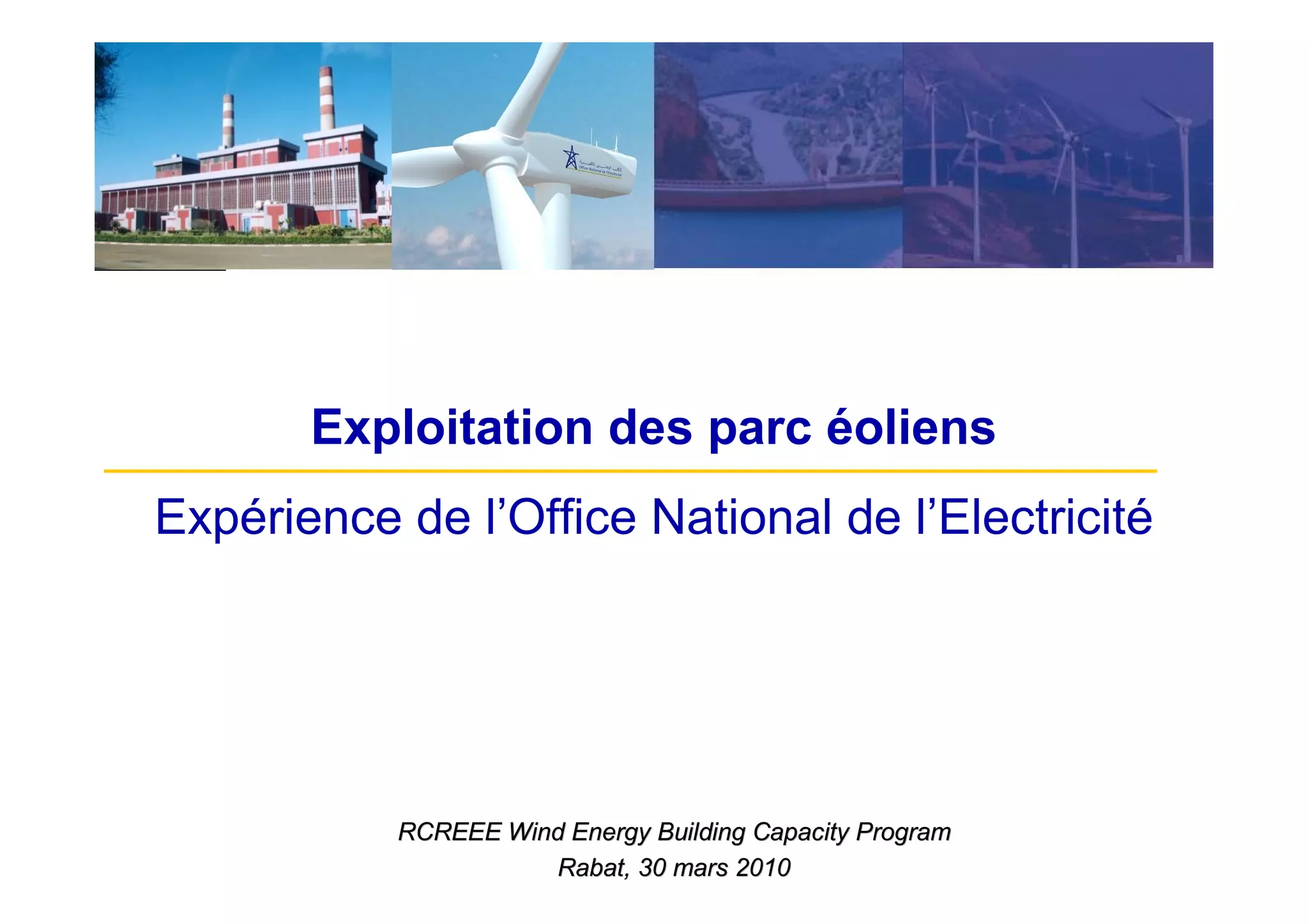

1. Exploitation des parc éoliens
Expérience de l’Office National de l’Electricité
RCREEE Wind Energy Building Capacity Program
Rabat, 30 mars 2010

2. Sommaire
• Présentation de l’ONE
• Stratégie de l’ONE : énergie éolienne.
• Exploitation des parc éoliens: cas du
Parc éolien Amougdoul

3. • L’Office National de l’Électricité (ONE) est un
établissement public qui a pour mission :
• La production, le transport et la distribution de l’énergie
électrique
• Une partie de la production est assurée par des
producteurs indépendants
• Une partie de la distribution est assurée par des
concessionnaires et des régies autonomes
• L’ONE est opérateur économique sur le marché
Espagnol

4. Chiffres clés*:
• Nombre de clients: 3 811 802 clients
• Energie nette appelée: 24 000 GWh
• Solde échange avec l’Espagne: 4 261 GWh
• Puissance installée: 5 432 MW
– Thermique: 3 449 MW ( 63%)
– Hydraulique: 1 729 MW ( 32%)
– Eolienne : 253 MW ( 5%)
• Réseau:
– HT/THT: 19 575 Km
– MT : 66 400 Km
– BT: 121 000 Km
* à fin 2008

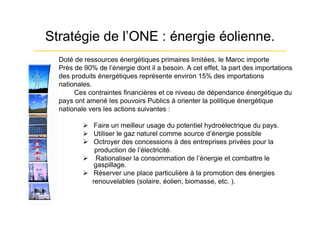

5. Stratégie de l’ONE : énergie éolienne.
Doté de ressources énergétiques primaires limitées, le Maroc importe
Près de 90% de l’énergie dont il a besoin. A cet effet, la part des importations
des produits énergétiques représente environ 15% des importations
nationales.
Ces contraintes financières et ce niveau de dépendance énergétique du
pays ont amené les pouvoirs Publics à orienter la politique énergétique
nationale vers les actions suivantes :
 Faire un meilleur usage du potentiel hydroélectrique du pays.
 Utiliser le gaz naturel comme source d’énergie possible
 Octroyer des concessions à des entreprises privées pour la
production de l’électricité.
 Rationaliser la consommation de l’énergie et combattre le
gaspillage.
 Réserver une place particulière à la promotion des énergies
renouvelables (solaire, éolien, biomasse, etc. ).

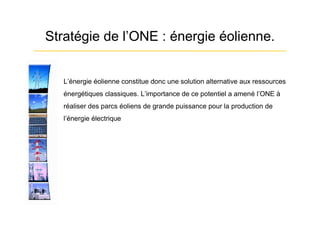

6. Stratégie de l’ONE : énergie éolienne.
• L’énergie éolienne constitue donc une solution alternative aux ressources
énergétiques classiques. L’importance de ce potentiel a amené l’ONE à
réaliser des parcs éoliens de grande puissance pour la production de
l’énergie électrique

7. Potentiel éolien maroc carte
Les régions les plus ventées du Maroc :
• extrême Nord du Côté de Détroit de Gibraltar
CDER
dans la région de Tanger -Tétouan, l
•région d’Essaouira,
•zone atlantique sud de Tarfaya à Lagouira
•couloir de Taza entre les chaînes
montagneuses de l’Atlas et du Rif.
Le gisement éolien se caractérise par des
vitesses moyennes de vent supérieures à 8
m/s pour les régions les plus ventées.
Le potentiel éolien au Maroc est estimé à
environ 6 000 MW.

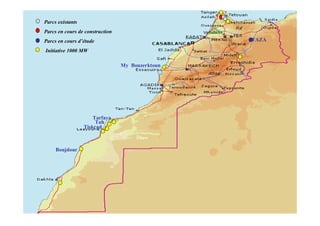

8. Parcs existants SITES DE PARCS EOLIENS
Parcs en cours de construction
Parcs en cours d’étude TAZA
Initiative 1000 MW
My Bouzerktoun
Tarfaya
Tah
Tiskrad
Boujdour

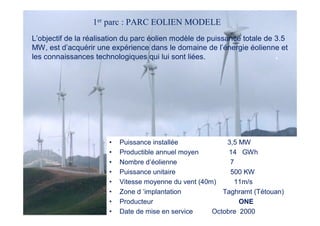

9. 1er parc : PARC EOLIEN MODELE
L’objectif de la réalisation du parc éolien modèle de puissance totale de 3.5
MW, est d’acquérir une expérience dans le domaine de l’énergie éolienne et
les connaissances technologiques qui lui sont liées.
• Puissance installée 3,5 MW
• Productible annuel moyen 14 GWh
• Nombre d’éolienne 7
• Puissance unitaire 500 KW
• Vitesse moyenne du vent (40m) 11m/s
• Zone d ’implantation Taghramt (Tétouan)
• Producteur ONE
• Date de mise en service Octobre 2000

10. PARC EOLIEN ABDELKHALEK TORRES
Ce parc a été réalisé en production concessionnel
 Puissance installée 50 MW
 Productible annuel moyen 190 GWh
 Nombre d’éolienne 84
 Puissance unitaire 600 KW
 Vitesse moyenne du vent à 40m 10 m/s
 Zone d ’implantation Taghramt (Tétouan)
 Producteur Théolia (EDF/PARIS BAS/GERMA )
 Date de mise en service 2000

11. PARC EOLIEN ESSAOUIRA ( Amougdoul)
L’expérience acquise en ce domaine, a travers la réalisation de
ces deux parcs, a permis à l’ONE de renforcer la production
éolienne avec le lancement de ce parc

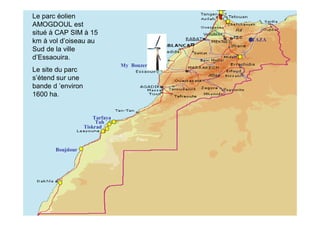

12. Le parc éolien
AMOGDOUL est SITES DE PARCS EOLIENS
situé à CAP SIM à 15
km à vol d’oiseau au TAZA
Sud de la ville
d’Essaouira.
My Bouzerktoun
Le site du parc
s’étend sur une
bande d ’environ
1600 ha.
Tarfaya
Tah
Tiskrad
Boujdour

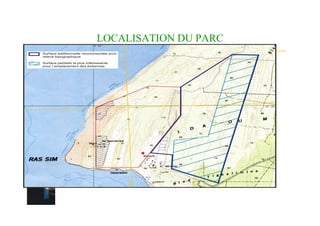

13. LOCALISATION DU PARC

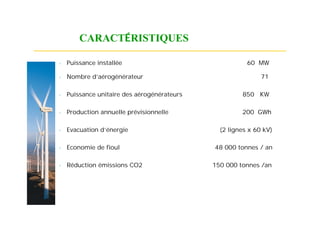

14. CARACTÉRISTIQUES
 Puissance installée 60 MW
 Nombre d’aérogénérateur 71
 Puissance unitaire des aérogénérateurs 850 KW
 Production annuelle prévisionnelle 200 GWh
 Evacuation d’énergie (2 lignes x 60 kV)
 Economie de fioul 48 000 tonnes / an
 Réduction émissions CO2 150 000 tonnes /an

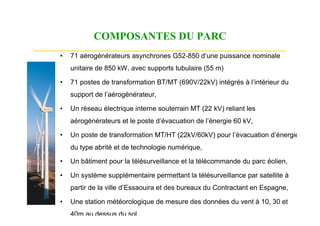

15. COMPOSANTES DU PARC
• 71 aérogénérateurs asynchrones G52-850 d’une puissance nominale
unitaire de 850 kW, avec supports tubulaire (55 m)
• 71 postes de transformation BT/MT (690V/22kV) intégrés à l’intérieur du
support de l’aérogénérateur,
• Un réseau électrique interne souterrain MT (22 kV) reliant les
aérogénérateurs et le poste d’évacuation de l’énergie 60 kV,
• Un poste de transformation MT/HT (22kV/60kV) pour l’évacuation d’énergie,
du type abrité et de technologie numérique,
• Un bâtiment pour la télésurveillance et la télécommande du parc éolien,
• Un système supplémentaire permettant la télésurveillance par satellite à
partir de la ville d’Essaouira et des bureaux du Contractant en Espagne,
• Une station météorologique de mesure des données du vent à 10, 30 et
40m au dessus du sol

16. RÉALISATION DU PROJET
 Maître d’ouvrage ONE
 Financement KfW (50millions d’Euros)
 Ingénieur conseil DECON
 Coût du projet 60 millions euros
 Date de mise en service Entre mars et mai 2007
 Date réception provisoire 02/08/2007
 Période de garantie 3 ans
 Durée du contrat de service après vente 9 ans

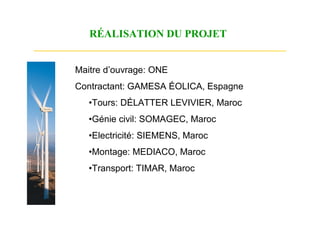

17. RÉALISATION DU PROJET
Maitre d’ouvrage: ONE
Contractant: GAMESA ÉOLICA, Espagne
•Tours: DÉLATTER LEVIVIER, Maroc
•Génie civil: SOMAGEC, Maroc
•Electricité: SIEMENS, Maroc
•Montage: MEDIACO, Maroc
•Transport: TIMAR, Maroc

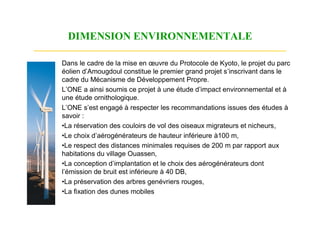

18. DIMENSION ENVIRONNEMENTALE
Dans le cadre de la mise en œuvre du Protocole de Kyoto, le projet du parc
éolien d’Amougdoul constitue le premier grand projet s’inscrivant dans le
cadre du Mécanisme de Développement Propre.
L’ONE a ainsi soumis ce projet à une étude d’impact environnemental et à
une étude ornithologique.
L’ONE s’est engagé à respecter les recommandations issues des études à
savoir :
•La réservation des couloirs de vol des oiseaux migrateurs et nicheurs,
•Le choix d’aérogénérateurs de hauteur inférieure à100 m,
•Le respect des distances minimales requises de 200 m par rapport aux
habitations du village Ouassen,
•La conception d’implantation et le choix des aérogénérateurs dont
l’émission de bruit est inférieure à 40 DB,
•La préservation des arbres genévriers rouges,
•La fixation des dunes mobiles

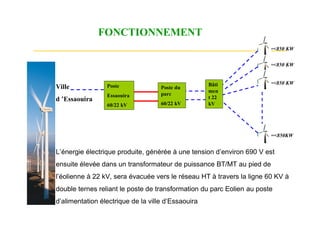

19. FONCTIONNEMENT
=<850 KW
=<850 KW
Bâti =<850 KW
Ville Poste Poste du
men
Essaouira parc
d ’Essaouira t 22
60/22 kV 60/22 kV kV
=<850KW
L’énergie électrique produite, générée à une tension d’environ 690 V est
ensuite élevée dans un transformateur de puissance BT/MT au pied de
l’éolienne à 22 kV, sera évacuée vers le réseau HT à travers la ligne 60 KV à
double ternes reliant le poste de transformation du parc Eolien au poste
d’alimentation électrique de la ville d’Essaouira

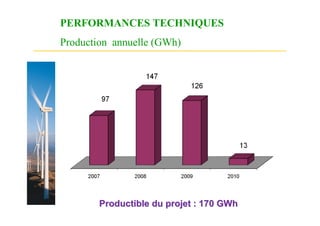

20. PERFORMANCES TECHNIQUES
Production annuelle (GWh)
Productible du projet : 170 GWh

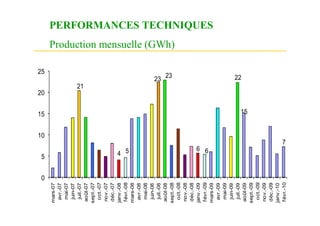

21. 10
15
20
25
0
5
mars-07
avr.-07
mai-07
juin-07
juil.-07
août-07 21
sept.-07
oct.-07
nov.-07
déc.-07
janv.-08
f évr.-08
4 5
mars-08
avr.-08
mai-08
juin-08
juil.-08
août-08
23 23
sept.-08
Production mensuelle (GWh)
oct.-08
nov.-08
déc.-08
janv.-09
f évr.-09
6 6
PERFORMANCES TECHNIQUES
mars-09
avr.-09
mai-09
juin-09
juil.-09
22
août-09
15
sept.-09
oct.-09
nov.-09
déc.-09
janv.-10
7
f évr.-10

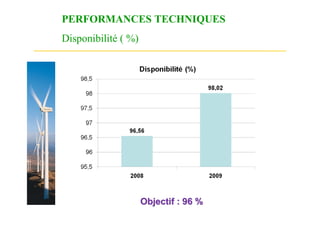

22. PERFORMANCES TECHNIQUES
Disponibilité ( %)
Objectif : 96 %

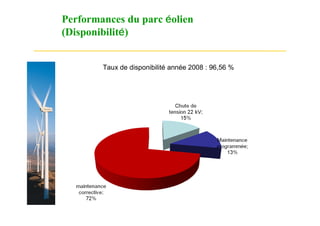

23. Performances du parc éolien
(Disponibilité)
Taux de disponibilité année 2008 : 96,56 %

24. Performances du parc éolien
(Disponibilité)
Taux de disponibilité année 2008 : 96,56 %
*) Heures de maintenance correctives :
 70% problème des boites de jonction,
 10% arrêt de l'éolienne n°42
 le reste correspond aux interventions quotidiennes (défaut
de communication, informations erronées des
automates,..etc.)
*) Heures chutes de tension : Arrêts des éoliennes dans la marge de
+/- 5% alors que la tension de fonctionnement est +/- 10% ( réserve)
*) Heures de maintenance préventive : Travaux de maintenances
prévisionnelles

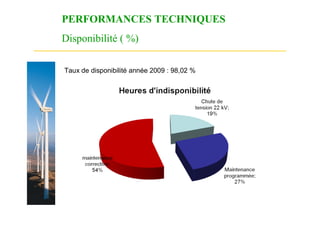

25. PERFORMANCES TECHNIQUES
Disponibilité ( %)
Taux de disponibilité année 2009 : 98,02 %

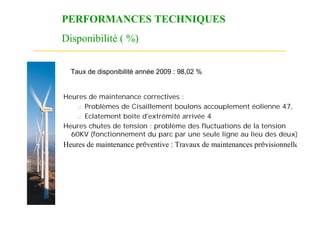

26. PERFORMANCES TECHNIQUES
Disponibilité ( %)
Taux de disponibilité année 2009 : 98,02 %
Heures de maintenance correctives :
 Problèmes de Cisaillement boulons accouplement éolienne 47,
 Eclatement boite d'extrémité arrivée 4
Heures chutes de tension : problème des fluctuations de la tension
60KV (fonctionnement du parc par une seule ligne au lieu des deux)
Heures de maintenance préventive : Travaux de maintenances prévisionnelles

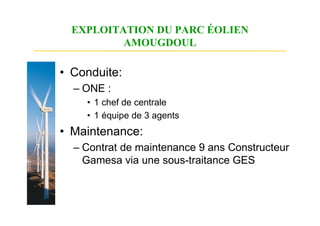

27. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL
• Conduite:
– ONE :
• 1 chef de centrale
• 1 équipe de 3 agents
• Maintenance:
– Contrat de maintenance 9 ans Constructeur
Gamesa via une sous-traitance GES

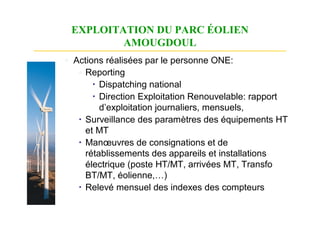

28. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL
◦ Actions réalisées par le personne ONE:
◦ Reporting
 Dispatching national
 Direction Exploitation Renouvelable: rapport
d’exploitation journaliers, mensuels,
 Surveillance des paramètres des équipements HT
et MT
 Manœuvres de consignations et de
rétablissements des appareils et installations
électrique (poste HT/MT, arrivées MT, Transfo
BT/MT, éolienne,…)
 Relevé mensuel des indexes des compteurs

29. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL
 Actions réalisées par le personne ONE:
 Relevé , analyse et suivi des anomalies, des
différentes alarmes enregistrées
 Suivi de la levé des réserves
 Participation aux travaux de maintenance
(formation)
 Veille sur la mise à jours des dossiers machines
 Veille sur la réalisation des différentes
maintenances préventives des éoliennes et du
poste HT/MT
 Suivi des données MDP

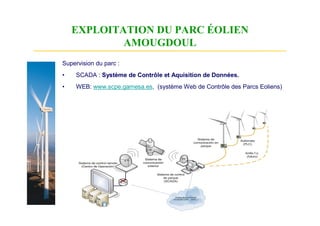

30. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL
Supervision du parc :
• SCADA : Système de Contrôle et Aquisition de Données.
• WEB: www.scpe.gamesa.es, (système Web de Contrôle des Parcs Eoliens)

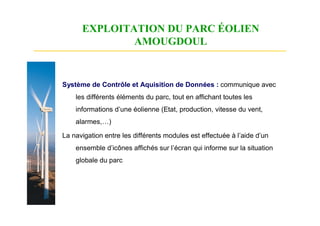

31. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL

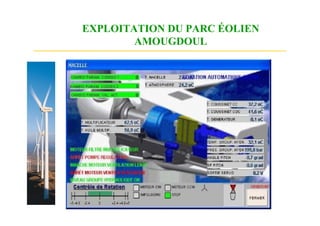

Système de Contrôle et Aquisition de Données : communique avec
les différents éléments du parc, tout en affichant toutes les
informations d’une éolienne (Etat, production, vitesse du vent,
alarmes,…)
La navigation entre les différents modules est effectuée à l’aide d’un
ensemble d’icônes affichés sur l’écran qui informe sur la situation
globale du parc

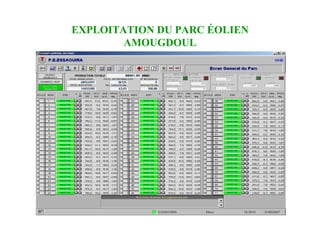

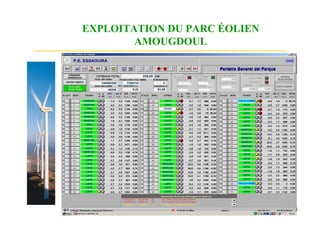

32. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL

33. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL

34. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL

35. EXPLOITATION DU PARC ÉOLIEN
AMOUGDOUL

36. www.scpe.gamesa.es

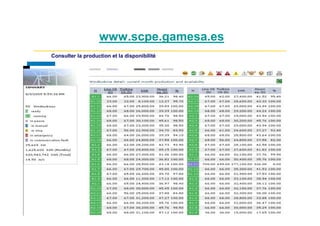

Il permet de consulter l’état général du Consulter la production et la
parque disponibilité
Consulter les états, puissances, et vitesses
de vent:

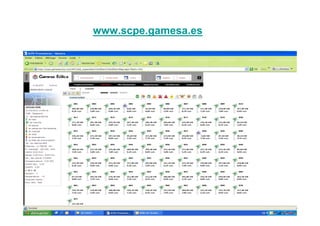

37. www.scpe.gamesa.es

38. www.scpe.gamesa.es
Consulter la production et la disponibilité

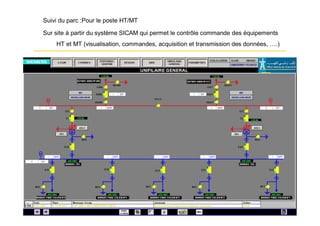

39. Suivi du parc :Pour le poste HT/MT
Sur site à partir du système SICAM qui permet le contrôle commande des équipements
HT et MT (visualisation, commandes, acquisition et transmission des données, ….)

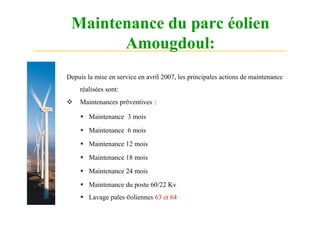

40. Maintenance du parc éolien
Amougdoul:
Depuis la mise en service en avril 2007, les principales actions de maintenance
réalisées sont:
 Maintenances préventives :
 Maintenance 3 mois
 Maintenance 6 mois
 Maintenance 12 mois
 Maintenance 18 mois
 Maintenance 24 mois
 Maintenance du poste 60/22 Kv
 Lavage pales éoliennes 63 et 64

41. Maintenance du parc éolien
Amougdoul:
Depuis la mise en service en avril 2007, les principales actions de maintenance
réalisées sont:
 Maintenances correctives:
◦ Remplacement de 14 boites de jonctions de 24 KV par 36 KV
◦ Remplacement de deux TAPCONS (régulateur de tension) des transformateurs
◦ Remplacement de 15 boulons cache roulement arrière de l'axe principal de
l’éolienne n° 47
◦ Remplacement du rotor (trois pales) de l’éolienne n°42
◦ Remplacement roulement génératrice côte excitation de l’éolienne n°65
◦ Remplacement du multiplicateur de l’éolienne n°7
◦ Remplacement de la génératrice de l’éolienne n°69

42. Actions importantes
Remplacement pales éolienne n°42

43. Actions importantes
Remplacement pales éolienne n°42

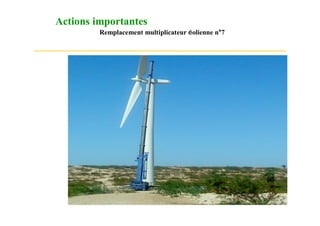

44. Actions importantes
Remplacement multiplicateur éolienne n°7

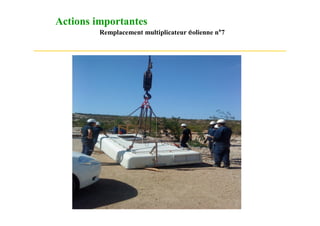

45. Actions importantes
Remplacement multiplicateur éolienne n°7

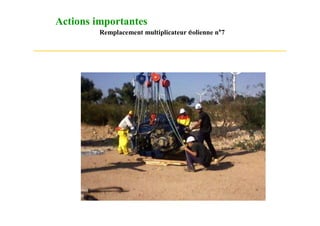

46. Actions importantes
Remplacement multiplicateur éolienne n°7

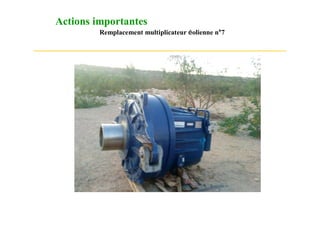

47. Actions importantes
Remplacement multiplicateur éolienne n°7

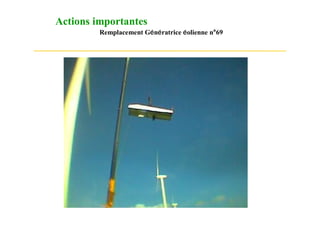

48. Actions importantes
Remplacement Génératrice éolienne n°69

49. Actions importantes
Remplacement Génératrice éolienne n°69

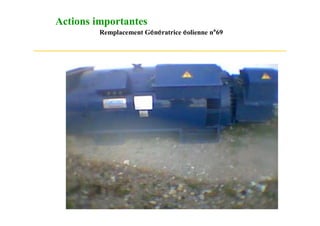

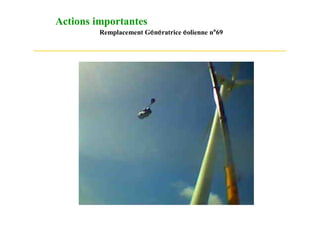

50. Actions importantes
Remplacement Génératrice éolienne n°69

51. Actions importantes
Lavage pales éoliennes 63 et 64

52. Actions importantes
Lavage pales éoliennes 63 et 64

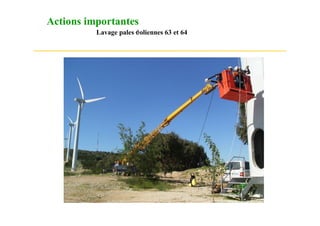

53. Actions importantes
Lavage pales éoliennes 63 et 64

54. Parc éolien de Tanger 140 MW
Merci ‫ﺷﻜﺮا‬
