![Etude des Poutres
Etude d’exécution
Calcul des Sollicitations
•Charges permanentes
•Charges du trottoir
•Charge A(l) , avec :
• A(l) = Max [a1(0,23+36/(L+12)) ; 0,4-(0,2L/1000)] en t/m²
•Convoi B
•Convoi MC120](https://image.slidesharecdn.com/azer-151022190948-lva1-app6892/85/projet-fin-d-etude-ouvrage-d-art-21-320.jpg)
Téléchargé parMohamed Elhedi Ben Saad
projet fin d'etude : ouvrage d'art
Ce projet de fin d'étude présente l'analyse et la conception d'un ouvrage d'art sur l'Oued Chbika, avec un accent sur les aspects hydrologiques, géologiques et mécaniques. Les variantes de construction de ponts en béton et en métal sont explorées, ainsi que les calculs de sollicitations et de précontrainte. Enfin, le document aborde les coûts associés et les critères de sélection pour le type de structure à réaliser.
![Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]](https://cdn.slidesharecdn.com/ss_thumbnails/etudeduntablierdepontmixteferroviaire-170905143955-thumbnail.jpg?width=640&height=640&fit=bounds)
projet fin d'etude : ouvrage d'art
- 1. Projet de Find’Etude Présentation du Travail de Fin d’Etude pour l’obtention du diplôme d’Ingénieur d’Etat de l’EHTP Option : Infrastructures de Transport Etude d’un Ouvrage d’Art sur Oued CHBIKA au Pk 1262 de la RN1 Membres du Jury : M. Abderrafie YOUSSFI M. Ali AZIZI Mme. Bouchra El AMMARI Mme .Houda TAIBI M. EL MESKAOUI Présenté par : Ben saad Mohamed elhèdi
- 2. Plan Présentation du projet Etudede définition Etude d’avant-projet Etude d’exécution Conclusion Présentation du projet

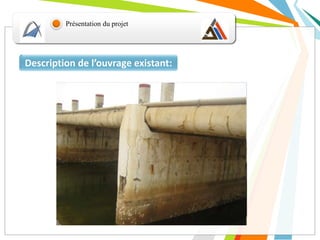

- 3. Description de l’ouvrageexistant: Présentation du projet

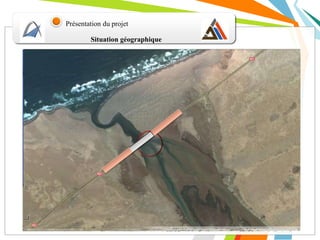

- 4.

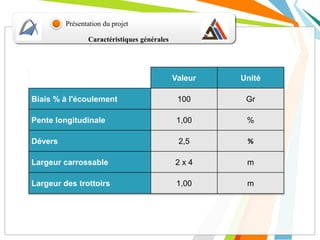

- 5. Caractéristiques générales Présentation duprojet Valeur Unité Biais % à l'écoulement 100 Gr Pente longitudinale 1,00 % Dévers 2,5 % Largeur carrossable 2 x 4 m Largeur des trottoirs 1,00 m

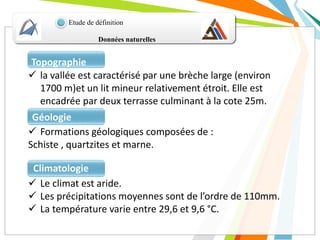

- 6. Données naturelles Etude dedéfinition la vallée est caractérisé par une brèche large (environ 1700 m)et un lit mineur relativement étroit. Elle est encadrée par deux terrasse culminant à la cote 25m. Topographie Formations géologiques composées de : Schiste , quartzites et marne. Géologie Le climat est aride. Les précipitations moyennes sont de l’ordre de 110mm. La température varie entre 29,6 et 9,6 °C. Climatologie

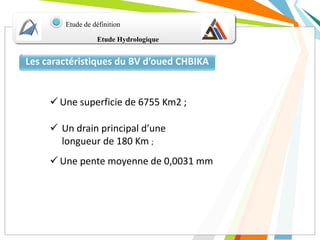

- 7. Etude Hydrologique Etude dedéfinition Les caractéristiques du BV d’oued CHBIKA Une superficie de 6755 Km2 ; Un drain principal d’une longueur de 180 Km ; Une pente moyenne de 0,0031 mm

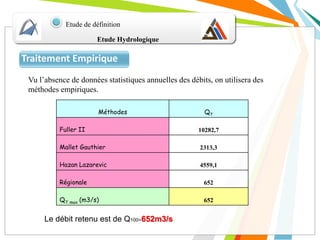

- 8. Etude Hydrologique Etude dedéfinition Traitement Empirique Méthodes QT Fuller II 10282,7 Mallet Gauthier 2313,3 Hazan Lazarevic 4559,1 Régionale 652 QT max (m3/s) 652 Le débit retenu est de Q100=652m3/s Vu l’absence de données statistiques annuelles des débits, on utilisera des méthodes empiriques.

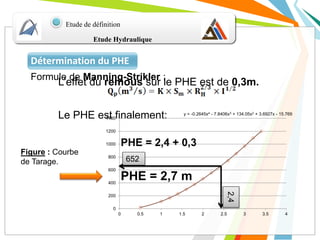

- 9. Etude Hydraulique Etude dedéfinition Formule de Manning-Strikler : Figure : Courbe de Tarage. L’effet du remous sur le PHE est de 0,3m. Le PHE est finalement: PHE = 2,4 + 0,3 PHE = 2,7 m Détermination du PHE y = -0.2645x4 - 7.8406x3 + 134.05x2 + 3.6927x - 15.769 0 200 400 600 800 1000 1200 1400 0 0.5 1 1.5 2 2.5 3 3.5 4 652 2,4

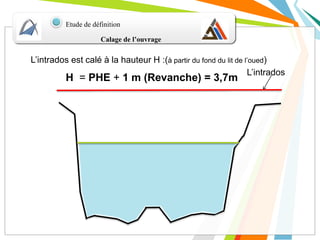

- 10. Calage de l’ouvrage Etudede définition L’intrados L’intrados est calé à la hauteur H :(à partir du fond du lit de l’oued) H = PHE + 1 m (Revanche) = 3,7m

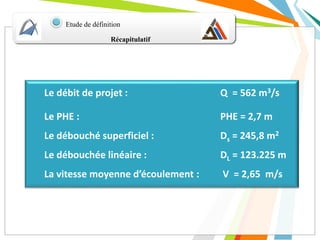

- 11. Récapitulatif Etude de définition Ledébit de projet : Q = 562 m3/s Le PHE : PHE = 2,7 m Le débouché superficiel : Ds = 245,8 m2 Le débouchée linéaire : DL = 123.225 m La vitesse moyenne d’écoulement : V = 2,65 m/s

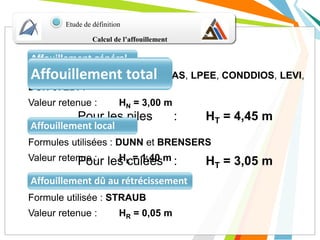

- 12. Calcul de l’affouillement Etudede définition Formule utilisée : STRAUB Valeur retenue : HR = 0,05 m Formules utilisées :LACY, LARRAS, LPEE, CONDDIOS, LEVI, DUN et EDF. Valeur retenue : HN = 3,00 m Formules utilisées : DUNN et BRENSERS Valeur retenue : HL = 1,40 m Pour les piles : HT = 4,45 m Pour les culées : HT = 3,05 m Affouillement général Affouillement local Affouillement dû au rétrécissement Affouillement total

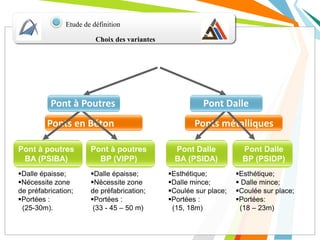

- 13. Choix des variantes Etudede définition Ponts en Béton Ponts métalliques Dalle épaisse; Nécessite zone de préfabrication; Portées : (25-30m). Dalle épaisse; Nécessite zone de préfabrication; Portées : (33 - 45 – 50 m) Esthétique; Dalle mince; Coulée sur place; Portées : (15, 18m) Esthétique; Dalle mince; Coulée sur place; Portées: (18 – 23m) Pont à Poutres Pont Dalle Pont à poutres BA (PSIBA) Pont à poutres BP (VIPP) Pont Dalle BA (PSIDA) Pont Dalle BP (PSIDP)

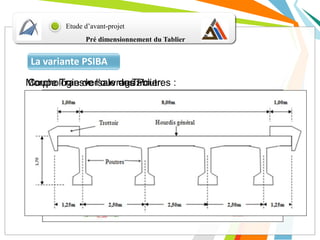

- 14. Pré dimensionnement duTablier Etude d’avant-projet 28 m 28 m 28 m 28m Morphologie de l’ouvrage:Coupe Transversale du Tablier:Coupe Transversale des Poutres : La variante PSIBA 28 m

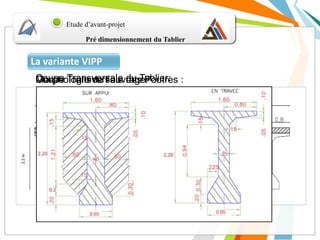

- 15. 35 m 35m 35 m 35 m 2.2m Pré dimensionnement du Tablier Etude d’avant-projet La variante VIPP Morphologie de l’ouvrage:Coupe Transversale du Tablier:Coupe Transversale des Poutres :

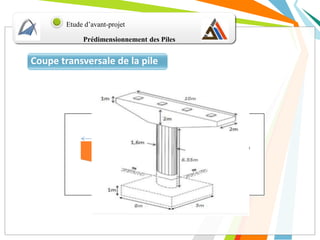

- 16. Prédimensionnement des Piles Etuded’avant-projet Le chevêtreCoupe transversale de la pile PSIBA VIPP

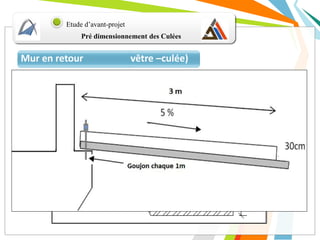

- 17. Pré dimensionnement desCulées Etude d’avant-projet Le Sommier d’appui (Chevêtre –culée)Dalle de TransitionMur en retour

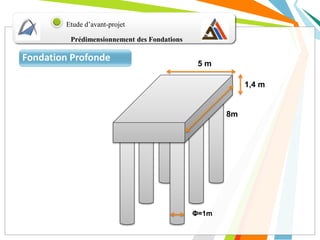

- 18. Prédimensionnement des Fondations Etuded’avant-projet 5 m 1,4 m 8m Φ=1m Fondation Profonde

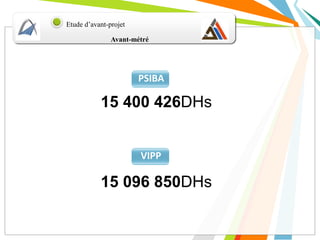

- 19. Avant-métré Etude d’avant-projet 15 400426DHs 15 096 850DHs PSIBA VIPP

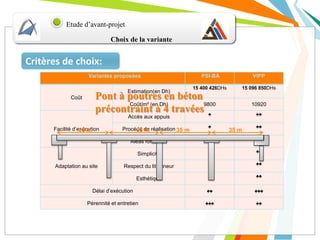

- 20. Etude d’avant-projet Choix dela variante Variantes proposées PSI-BA VIPP Coût Estimation(en Dh) 15 400 426DHs 15 096 850DHs Coût/m² (en Dh) 9800 10920 Facilité d’exécution Accès aux appuis ♠ ♠♠ Procédé de réalisation ♠ ♠♠ Aléas fondation ♠ ♠♠ Adaptation au site Simplicité ♠ ♠♠ Respect du lit mineur ♠ ♠♠ Esthétique ♠ ♠♠ Délai d’exécution ♠♠ ♠♠♠ Pérennité et entretien ♠♠♠ ♠♠ Critères de choix: Pont à poutres en béton précontraint à 4 travées 35 m 35 m 35 m 35 m
- 21. Etude des Poutres Etuded’exécution Calcul des Sollicitations •Charges permanentes •Charges du trottoir •Charge A(l) , avec : • A(l) = Max [a1(0,23+36/(L+12)) ; 0,4-(0,2L/1000)] en t/m² •Convoi B •Convoi MC120
- 22. Etude des Poutres Etuded’exécution L e coefficient de répartition transversale (CRT) Paramètre de torsion : On obtient les lignes d’influence transversales suivantes: α =0,125 Paramètre d’entretoisement : ϴ = 0,564

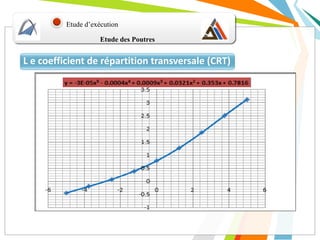

- 23. Etude des Poutres Etuded’exécution L e coefficient de répartition transversale (CRT)

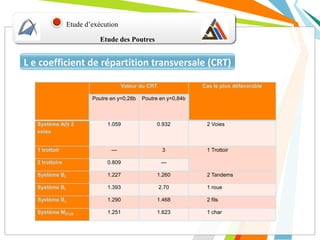

- 24. Etude des Poutres Etuded’exécution L e coefficient de répartition transversale (CRT) Valeur du CRT Cas le plus défavorable Poutre en y=0,28b Poutre en y=0,84b Système A(l) 2 voies 1.059 0.932 2 Voies 1 trottoir --- 3 1 Trottoir 2 trottoirs 0.809 --- Système Bt 1.227 1.260 2 Tandems Système Br 1.393 2.70 1 roue Système Bc 1.290 1.468 2 fils Système MC120 1.251 1.623 1 char

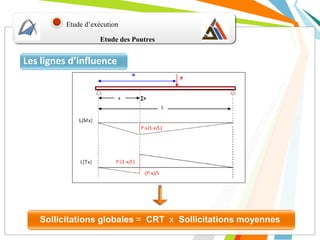

- 25. Etude des Poutres Etuded’exécution Les lignes d’influence Sollicitations globales = CRT x Sollicitations moyennes

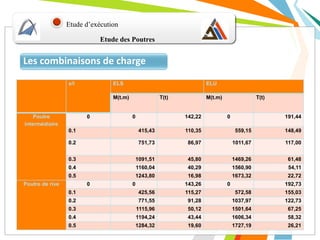

- 26. Etude des Poutres Etuded’exécution Les combinaisons de charge A l’ELS : A l’ELU : Avec: M : Moment per : Permanant T : Effort tranchant tr : Trottoir ELU : Etat limite ultime ELS : Etat limite de service x/l ELS ELU M(t.m) T(t) M(t.m) T(t) Poutre intermédiaire 0 0 142,22 0 191,44 0.1 415,43 110,35 559,15 148,49 0.2 751,73 86,97 1011,67 117,00 0.3 1091,51 45,80 1469,26 61,48 0.4 1160,04 40,29 1560,90 54,11 0.5 1243,80 16,98 1673,32 22,72 Poutre de rive 0 0 143,26 0 192,73 0.1 425,56 115,27 572,58 155,03 0.2 771,55 91,28 1037,97 122,73 0.3 1115,96 50,12 1501,64 67,25 0.4 1194,24 43,44 1606,34 58,32 0.5 1284,32 19,60 1727,19 26,21

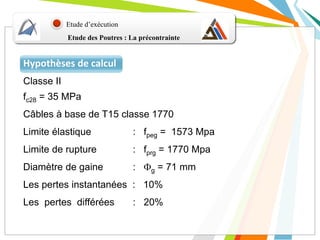

- 27. Etude des Poutres: La précontrainte Etude d’exécution Hypothèses de calcul Classe II fc28 = 35 MPa Câbles à base de T15 classe 1770 Limite élastique : fpeg = 1573 Mpa Limite de rupture : fprg = 1770 Mpa Diamètre de gaine : g = 71 mm Les pertes instantanées : 10% Les pertes différées : 20%

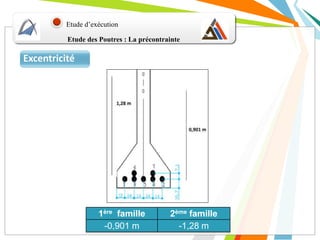

- 28. Etude d’exécution Excentricité 1ère famille2ème famille -0,901 m -1,28 m Etude des Poutres : La précontrainte

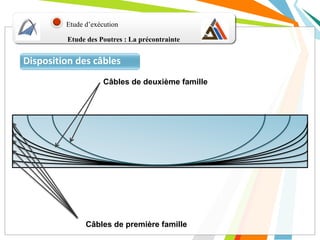

- 29. Etude d’exécution Disposition descâbles Câbles de première famille Câbles de deuxième famille Etude des Poutres : La précontrainte

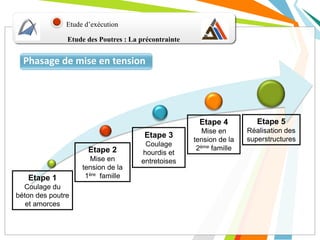

- 30. Etude d’exécution Phasage demise en tension Etape 1 Coulage du béton des poutre et amorces Etape 2 Mise en tension de la 1ère famille Etape 3 Coulage hourdis et entretoises Etape 4 Mise en tension de la 2ème famille Etape 5 Réalisation des superstructures Etude des Poutres : La précontrainte
- 31. Etude d’exécution Calcul dela précontrainte + + = + + = 4,13 MN ≤ P1 ≤ 6,09 MN 5 Câbles 7 T15 pour la 1ère famille P1= 5,63 MN Etude des Poutres : La précontrainte La mise en tension sous le poids propre seule de la poutre :Avant la mise en tension de la 2ème famille et après bétonnage de l’hourdis La 1ère famille

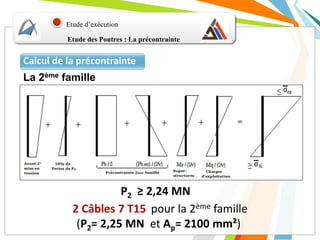

- 32. Etude d’exécution P2 ≥2,24 MN 2 Câbles 7 T15 pour la 2ème famille (P2= 2,25 MN et Ap= 2100 mm²) Etude des Poutres : La précontrainte Calcul de la précontrainte La 2ème famille

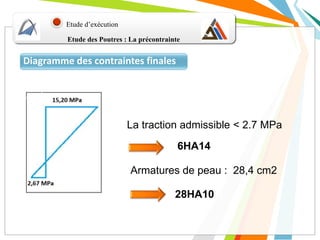

- 33. Etude d’exécution Diagramme descontraintes finales Etude des Poutres : La précontrainte La traction admissible < 2.7 MPa 6HA14 Armatures de peau : 28,4 cm2 28HA10
- 34. Etude d’exécution Vérification àl’ELU Etude des Poutres : La précontrainte 𝑭 𝒑= 𝑨 𝒑 × 𝝈 𝟑 = 𝟏𝟎. 𝟓𝟓𝟓 𝑴𝑵 > 𝑭 𝒃 = 𝟗, 𝟐𝟖 𝑴𝑵 L’effet de précontrainte n’est donc pas neutralisé.

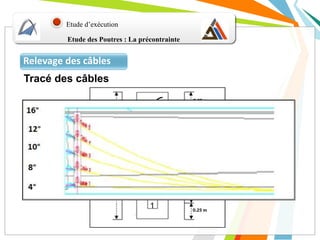

- 35. Etude d’exécution Relevage descâbles Les équations des câbles Partie rectiligne ( Zone médiane) Déviation parabolique Alignement droit (Ancrages) 1 4 2 5 3 Etude des Poutres : La précontrainte Tracé des câbles

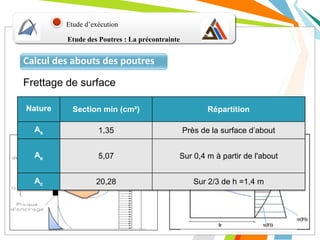

- 36. Etude d’exécution Calcul desabouts des poutres Etude des Poutres : La précontrainte Frettage de surface Frettage d’éclatement Equilibre général de diffusion pure Nature Section min (cm²) Répartition As 1,35 Près de la surface d’about Ae 5,07 Sur 0,4 m à partir de l'about Ac 20,28 Sur 2/3 de h =1,4 m

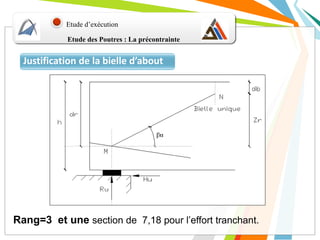

- 37. Etude d’exécution Justification dela bielle d’about Rang=3 et une section de 7,18 pour l’effort tranchant. Etude des Poutres : La précontrainte

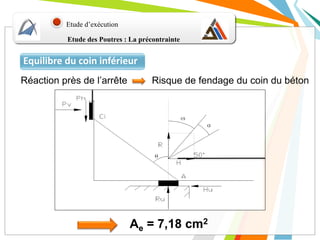

- 38. Etude d’exécution Equilibre ducoin inférieur Réaction près de l’arrête Risque de fendage du coin du béton Ae = 7,18 cm2 Etude des Poutres : La précontrainte

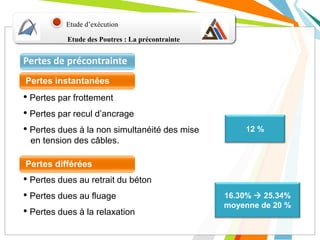

- 39. Etude d’exécution Pertes deprécontrainte • Pertes par frottement • Pertes par recul d’ancrage • Pertes dues à la non simultanéité des mise en tension des câbles. • Pertes dues au retrait du béton • Pertes dues au fluage • Pertes dues à la relaxation 12 % 16.30% 25.34% moyenne de 20 % Etude des Poutres : La précontrainte Pertes instantanées Pertes différées
- 40. Etude de l’hourdis Etuded’exécution Caractéristiques

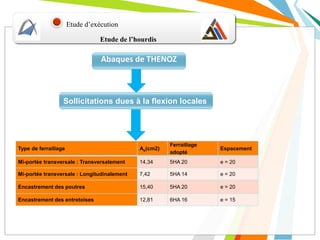

- 41. Etude de l’hourdis Etuded’exécution Abaques de THENOZ Sollicitations dues à la flexion locales Type de ferraillage As(cm2) Ferraillage adopté Espacement Mi-portée transversale : Transversalement 14,34 5HA 20 e = 20 Mi-portée transversale : Longitudinalement 7,42 5HA 14 e = 20 Encastrement des poutres 15,40 5HA 20 e = 20 Encastrement des entretoises 12,81 6HA 16 e = 15

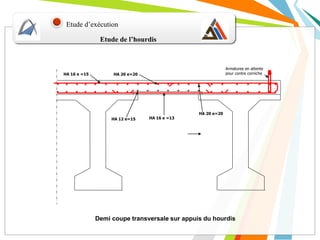

- 42. Etude de l’hourdis Etuded’exécution HA 20 e=20 HA 16 e =13HA 12 e=15 HA 20 e=20HA 16 e =15 Armatures en attente pour contre corniche Demi coupe transversale sur appuis du hourdis

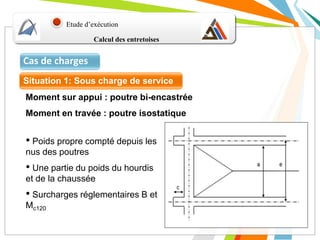

- 43. Calcul des entretoises Etuded’exécution Moment sur appui : poutre bi-encastrée Moment en travée : poutre isostatique • Poids propre compté depuis les nus des poutres • Une partie du poids du hourdis et de la chaussée • Surcharges réglementaires B et Mc120 Cas de charges Situation 1: Sous charge de service

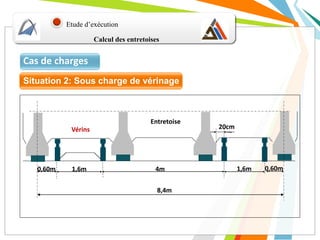

- 44. Etude d’exécution 1,6m4m0,60m 0,60m Entretoise Vérins20cm 8,4m 1,6m Calcul des entretoises Cas de charges Situation 2: Sous charge de vérinage

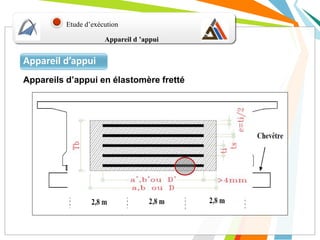

- 45. Etude d’exécution Appareil d’appui Appareilsd’appui en élastomère fretté Appareil d ’appui
- 46. Pour les piles: 300 x 300 x 5(10+3) Pour les culées : 300 x 350 x 5(10+3) Etude d’exécution Appareil d’appui

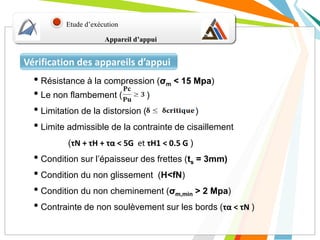

- 47. Etude d’exécution Vérification desappareils d’appui • Résistance à la compression (σm < 15 Mpa) • Le non flambement ( ) • Limitation de la distorsion ( ) • Limite admissible de la contrainte de cisaillement (τN + τH + τα < 5G et τH1 < 0.5 G ) • Condition sur l’épaisseur des frettes (ts = 3mm) • Condition du non glissement (H<fN) • Condition du non cheminement (σm,min > 2 Mpa) • Contrainte de non soulèvement sur les bords (τα < τN ) Appareil d’appui

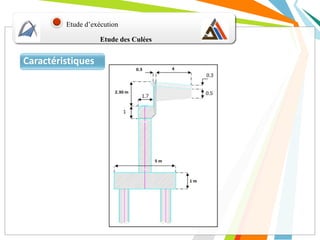

- 48. Etude des Culées Etuded’exécution Caractéristiques

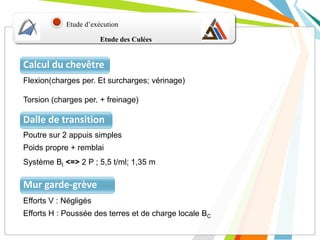

- 49. Etude d’exécution Calcul duchevêtre Etude des Culées Flexion(charges per. Et surcharges; vérinage) Torsion (charges per. + freinage) Dalle de transition Poutre sur 2 appuis simples Poids propre + remblai Système Bt <=> 2 P ; 5,5 t/ml; 1,35 m Mur garde-grève Efforts V : Négligés Efforts H : Poussée des terres et de charge locale BC

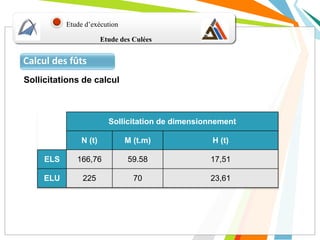

- 50. Etude d’exécution Calcul desfûts Sollicitation de dimensionnement N (t) M (t.m) H (t) ELS 166,76 59.58 17,51 ELU 225 70 23,61 Etude des Culées Sollicitations de calcul

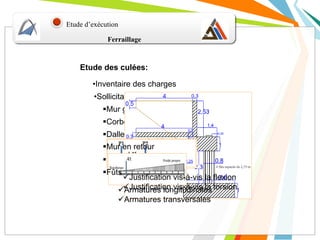

- 51. •Inventaire des charges Murgarde grève Dalle de transition Corbeau Chevêtre •Sollicitations et ferraillage: Justification vis-à-vis la flexion Justification vis-à-vis la torsion Mur en retour Fûts Armatures longitudinales Armatures transversales Etude des culées: Ferraillage Etude d’exécution

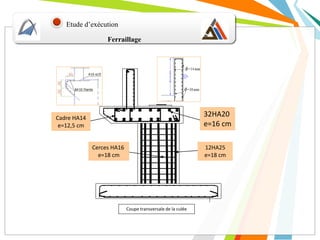

- 52. Etude d’exécution Pieu Ferraillage Cadre HA14 e=12,5cm Coupe transversale de la culée 12HA25 e=18 cm Cerces HA16 e=18 cm 32HA20 e=16 cm

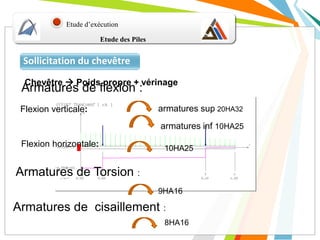

- 53. Etude des Piles Etuded’exécution Sollicitation du chevêtre Chevêtre Poids propre + vérinage Armatures de flexion : Flexion verticale: armatures sup 20HA32 armatures inf 10HA25 Flexion horizontale: 10HA25 Armatures de Torsion : 9HA16 Armatures de cisaillement : 8HA16

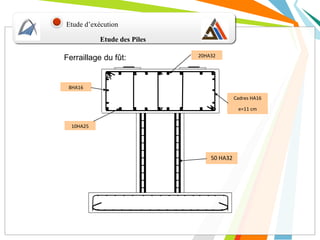

- 54. Ferraillage du fût: 50HA32 Cadres HA16 e=11 cm 10HA25 20HA32 A 8HA16 Etude des Piles Etude d’exécution

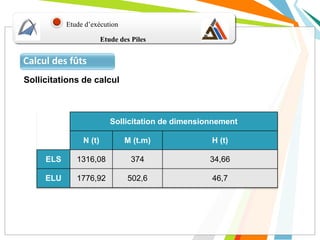

- 55. Etude d’exécution Calcul desfûts Sollicitation de dimensionnement N (t) M (t.m) H (t) ELS 1316,08 374 34,66 ELU 1776,92 502,6 46,7 Sollicitations de calcul Etude des Piles

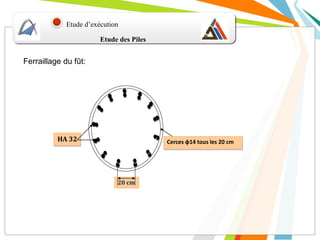

- 56. 20 cm HA 32Cerces φ14 tous les 20 cm Etude des Piles Etude d’exécution Ferraillage du fût:

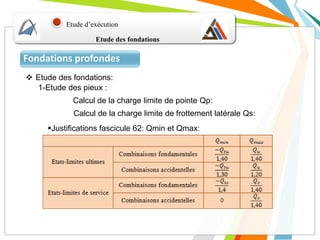

- 57. Etude des fondations Etuded’exécution Fondations profondes Etude des fondations: Calcul de la charge limite de pointe Qp: 1-Etude des pieux : Calcul de la charge limite de frottement latérale Qs: Justifications fascicule 62: Qmin et Qmax:

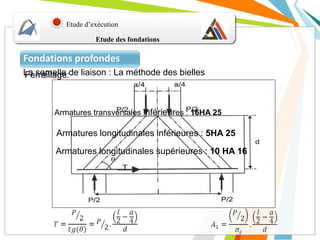

- 58. Etude d’exécution Etude desfondations La semelle de liaison : La méthode des bielles Fondations profondes Armatures transversales inférieures : 16HA 25 Armatures longitudinales inférieures : 5HA 25 Armatures longitudinales supérieures : 10 HA 16 Ferraillage:
- 59.
- 60.
- 61. Projet de Find’Etude Présentation du Travail de Fin d’Etude pour l’obtention du diplôme d’Ingénieur d’Etat de l’EHTP Option : Infrastructures de Transport Etude d’un Ouvrage d’Art sur Oued CHBIKA au Pk 1262 de la RN1 Membres du Jury : M. Abderrafie YOUSSFI M. Ali AZIZI Mme. Bouchra El AMMARI Mme .Houda TAIBI M. EL MESKAOUI Présenté par : M. Zouhir LABYAIRI M. Mohamed LAMRABET
Notes de l'éditeur
- #2 Monsieur le président, honorable jury, chère famille, aimable assistance. C’est avec un grand plaisir que nous vous présentons ce travail de de fin d’études pour l’obtention du diplôme d’ingénieur d’état de l’école Hassania des travaux public. Le sujet de notre travail est l’étude de la reconstruction d’un nouvel ouvrage d’art pour le franchissement de oued Chbika par la nationale 1.
- #3 Pour ce faire, nous aborderons notre sujet en 5 parties: D’abord une présentation du projet, ensuite, l’étude de définition Ou on va situer l’ouvrage dans son cadre global et déterminer les éléments et les contraintes qui lui sont liés; ce qui nous permet de faire le choix sur plusieurs variantes les mieux adaptées pour ce franchissement. La 3ème partie est consacrée à une étude technico-économique détaillé des deux variantes retenues à partir de l’étude de définition, pour qu’en fin garder une seule variante Cette dernière sera sujet de la 3ème partie de notre travail ou on va amener un dimensionnement détaillé de ses différents éléments.
- #4 Le franchissement d’oued Chbika au PK 1262 de la RN 1 est assuré par un ouvrage, de longueur 110 m et de largeur 8,00 m, c’est un pont à poutrelles enrobées composé de quinze travées de 7,40 m. Cet ouvrage a posé plusieurs problèmes : l’état de dégradation avancée des structures de l’ouvrage. Sa largeur étroite n’accorde pas un degré de confort adéquat à la circulation, surtout en l’absence de passage réservé aux piétons. Son aspect submersible impose des coupures de la circulation lors de passage des crues. Ainsi,dans le cadre du projet de développement des provinces du sud que le Gouvernement Marocain s’est fixé comme objectif, la Direction Régionale de l’Equipement de Tan Tan a pris la décision de reconstruire un nouvel ouvrage d’art à la place de ce dernier.
- #5 Pour vous situez, voilà quelques images qui illustrent l’emplacement de notre ouvrage.
- #6 Le nouvel ouvrage d’art projeté doit présenter les options techniques suivantes: une chaussée à deux voies d’une largeur de 4m chacune en plus des trottoirs; un devers normal et une pente longitudinale de 1%.
- #7 passons à l’étude de définition qui a pour objectif la sélection d’un ensemble des variantes qui semblent les mieux adaptées aux contraintes naturelles, fonctionnelles et financières de l’ouvrage . Elle portera essentiellement sur l’étude hydrologique et hydraulique afin de caler l’ouvrage. 1:La RN1 traverse la vallée de Oued chbika caractérisée par une brèche très large d’environ 1700m. 2:Le site appartient au bassin de Oued draa caractérisé par une géologie irrégulière composée de marne schiste et quartzites. 3:et un climat aride. la moyenne des précipitations est de 110mm/an. La T° moyenne est de 19°C.
- #8 Les caractéristiques du bassin versant d’oued Chbika, contrôlé par l’ouvrage d’art, ont été communiquées par la Direction de l’Agence du Bassin Hydraulique de la Souss Massa à Agadir .
- #9 Le manque de station hydrologique et par suite des enregistrements des débits, nous oblige d’avoir recours aux formules empiriques pour estimer le débit de projet. Les débits calculés sont illustrés dans la tableau suivant: La valeur obtenue par la formule régionale est celles qui s'adapte le mieux au cas étudié.
- #10 Ce débit de projet calculé va nous permettre de determiner la cote des PHE. Pour ce faire on utilise la formule de Manning strikler pour tracer la courbe de tarage Et d’en tirer la cote des PHE. On doit tenir compte de l’effet du remous pour trouver le PHE final .
- #11 En ajoutant 1m de revanche à cette valeur on obtient le niveau de l’intrados qui est égale 3,7m.
- #12 D’après les études précédentes on retient les données suivantes: Un débouché linéaire : DL=123,225 m Un débouché superficiel : DS= 245.8m2 Une vitesse moyenne d’écoulement : V= 2,65 m/s
- #13 Apres avoir determiné le Debit de projet et la cote des PHE,on calcule l’affouillement à l’aide des formules empirique pour chaque type d’affouillement. (lire le slid)
- #14 Le choix des variantes est conditionné par des contraintes techniques, économiques et esthétiques. Les pont métalliques sont éliminés vu qu’ils nécessitent une main d’oeuvre spécialisée ajouter à cela le cout d’entretien et le prix élevé de l’acier.ainsi on retient les ponts en béton Dans cette categorie il ya les pont à poutres et les pont dalles. Ces derniers sont à éviter dans notre cas car les PD ont des portées economiques tres faibles ce qui va faire augmenter le nombre de piles, Ansi on retient 2 variantes à savoir :PSIBA et le VIPP qui vont faire l’objet de la phase d’avant projet.
- #15 Après avoir retenu deux variantes à l’issue de l’Etude de Définition, on passe au pré dimensionnement des éléments du pont, en se basant sur les recommandations du SETRA: Pour la 1ere variante elle est constituée de 5 travée iso 28 m chacune. Et Pour le pré dimensionnement du tablier , on a utilisé le guide PA 78 de la DRCR. La section du tablier est constituée de 4 poutres en béton armé d’une longueur de 28 m, entretoisées au niveau des appuis (vérinage) et solidarisées transversalement par l’hourdis en section courante. L’hourdis est de type général en BA, et il sera coulé sur place. Suivant les instructions du dossier pilote de la DRCR (PA78), on donnera aux poutres une forme en Té avec un talon (pour le logement des armatures) et des goussets supérieures pour relier l’âme à l’hourdis.
- #16 Dans cette variante, l’ouvrage est constitué de 4 travées isostatiques de 35 m, chaque travée comporte quatre poutres préfabriquées, entretoisées au niveau des appuis et solidarisées transversalement par l’hourdis en section courante. Suivant les instructions du guide de conception des VIPP on a donné aux poutres une forme en double Té. Épaisseur de l’âme varie de 25cm en zone médiane à 40 cm au niveau des appuis pour résister à l’effort tranchant. Et une hauteur de 2 m.
- #17 Apres avoir predimensionner le tablier on passe à présent aux piles.pour notre cas nous avons opté pour piles marteau avec un diamètre de 1,6 m comme le priconise le guide de conception du VIPP Le chevêtre sera encastré avec la pile, avec une hauteur qui varie de 2 m et 1m au niveau des bords. Et une longueur de 10 m Ce type de pile est intéressant du point de vue esthétique, mais également compte tenu de la faible emprise au sol Cet appui. quasi-ponctuel permet de choisir une orientation quelconque de l'appui, sans augmenter l'emprise au sol, ce qui permet de s'affranchir du problème du biais dans la plupart des cas.
- #18 pour les 2 variantes, une culée enterrée est plus facile à concevoir et à réaliser Pour le predimensionnement on a suivit les recommandations du dossier pilote PP37 Largeur du sommier: 2m pour Un mur garde grève de 30cm d’épaisseur une dalle de transition de 3m et Un mur en retour de 4 m
- #19 Pour les deux variantes on adoptera des fondations profondes. Puisque le niveau du bon sol dépasse les 20 mètres Pour le predimensionnement on a eu recours au fond 72 fascicule 4 et on obtient ainsi les dimensions suivantes pour les deux variantes PSI-BA et VIPP. Notons que l’entraxe des pieux a été choisie de telle façon que les pieux ne travaillent pas en groupe. Ajoutons aussi que l’epaisseur de la semelle de liaison respecte la règle de rigidité pour avoir une meilleure transmission des bielles.
- #20 En s’appuyant sur des prix forfaitaires on trouve les coûts suivants: on voit bien que la variante PSIBA est plus cher que la variante VIPP Mais pour trancher,
- #21 Une étude comparative portant sur le cout, la facilité et le délai d’exéc., ainsi que l’adaptation au site Nous mène à choisir la variante VIPP pour la suite de l’étude.
- #22 Après avoir fait le choix sur la variante la plus adéquate pour ce franchissement qui est je rappelle la variante VIPP, les calculs des différentes parties de cette dernière seront détaillés, à commencer par l’étude des poutres. Les charges prises en comptes pour le dimensionnement sont les charges permanentes et les charges routières. Le détermination des sollicitations de calcul revient à calculer le CRT et les sollicitations moyennes relatives à chaque cas de charge.
- #23 Le CRT définit la proportion des surcharges transmises à chaque poutre, ce coefficient dépend des deux paramètres d'entretoisement 𝛼 et de torsion 𝜃. En utilisant les tableaux numériques de Guyon Massonnet on obtient les lignes d’influence transversales suivantes en considérant la symétrie transversale du tablier:
- #24 Ligne d’influence pour la cas de la poutre de intermédiaire et de rive.
- #25 Le tableau suivant regroupe les CRT calculé pour tous les types de convoi ainsi ke l’ndication des cas les plus defavorable.
- #26 Apres avoir calculer les CRT ,on calcules les sollicitations moyennes à l’aides des lignes d’influences pour les charges militaires Ce qui va nous permettre de déterminer les sollicitations globales.
- #27 En utilisant les différentes combinaisons envisageables à l’ELU et à l’ELS, on trouve les résultats suivants. Notons qu’on ne peut pas combiner à la fois deux système de charges routières différentes conformément au fascicule 61 titre II excepté avec les charges sur trottoir
- #28 Les sollicitations calculées dans la partie précédente sont exploité pour le calcul de la précontrainte; ce calcul sera fait dans la classe II, pour une caractéristique du béton de 35MPa. Les câbles pris en considération sont des câbles T15 classe 1770. Classe II: le rapport des (char perm)/(char d’expl) est élevé.
- #29 Les dispositions et les excentricités des câbles à mi-travée au niveau de chaque poutre apparaissent dans ce dessin.
- #30 Nous distinguons deux familles de câble de précontraintes : la 1ère famille servira à supporter le PP des poutres+hourdi alors que la 2ème famille servira a supporter les superstructures ainsi que les surcharges. Afin de déterminer la précontrainte, on limite la contrainte de compression et de traction du béton à des valeurs admissibles en supposant que la section est surcritique.
- #32 Passons maintenant au calcul de la précontrainte, le calcul se fait séparément pour la 1ere et 2ème famille. Pour la 1ere famille les cas les plus défavorables sont: Lors de la mise en tension sous poids propre seul. Et juste avant la mise en tension de la 2ème famille et après bétonnage de l’hourdis. Pour le 1er cas on trouve une valeur de la précontrainte P 1 ≥4,5 MN. Pour le 2ème cas une valeur 𝑷 𝟏 ≤ 𝟔,𝟕 𝐌𝐍. Ce qui correspond à 5 câbles 7T15 pour une valeur de la précontrainte pour la 1ère famille de P1=𝟓,𝟔𝟑 𝑴𝑵.
- #33 Pour la calcul de précontrainte de la 2ème famille le cas le plus défavorable est celui de l’ouvrage à l’état final. On trouve une valeur P 𝟐 ≥2,14 MN qui est respectée en prenant 2 câbles 7T15 pour une valeur de la précontrainte de la 2ème famille de P 𝟐 =2,25 MN.
- #34 La vérification de la résistance à l’effort tranchant se fait dans le cas de poutre seule après sa pose; et en service. Pour reprendre cet effort une section d’armatures transversales calculée, au niveau de chaque poutre , correspond à des cadres de HA14 espacé de 20cm au niveau des appuis et de 45cm à mi-travée. Armatures de peau 3cm2/m de perimetre.
- #35 La vérification des contraintes à l’ELU consiste à s’assurer que la force de précontrainte résiduelle 𝐅 𝐩 = 𝐀 𝐩 𝛔 𝟑 est supérieure à la résultante de compression dans le béton
- #36 Le relevage de chacun des câbles se fait après calcul du tracé du câble moyen de la 1ère famille, ceci en adoptant les recommandations citées dans les documents techniques SETRA. On trouve alors des angles de relevages allant de 4° à 20°.
- #37 La justification des abouts de la poutre est faite vis-à-vis de: l’action de l’ancrage, ce qui nécessite des armatures pour le frettage de surface, le frettage d’éclatement et une section d’équilibre de diffusion pure. La bielle d’about cette vérification impose une majoration des armatures transversales L’équilibre du coin inférieur pour s’assurer qu’il n’y a pas un risque de fendage du coin du béton sous la réaction d’appui.
- #38 La justification des abouts de la poutre est faite vis-à-vis de: l’action de l’ancrage, ce qui nécessite des armatures pour le frettage de surface, le frettage d’éclatement et une section d’équilibre de diffusion pure. La bielle d’about cette vérification impose une majoration des armatures transversales
- #39 La poutre doit etre vérifié vis à vis L’équilibre du coin inférieur pour s’assurer qu’il n’y a pas un risque de fendage du coin du béton sous la réaction d’appui.
- #40 Pour vérifier les hypothèses sur les pertes de la précontraintes prises en comptes pour les calcul; Nous avons calculé les pertes instantanées et différées pour chaque câble. Nous avons trouvé: pour les pertes instantanées une moyenne allant de 6 à 12%. Pour les pertes différées des valeurs variant entre 15 et 22,4%. Ces valeurs calculées restes comparables aux hypothèses initiales de calcul qui ètait de 10% pour les PI et 20% pour les PD.
- #41 Pour le calcul de l’hourdis, on considère 3 sections: Section à mi – porté transversale du hourdis Section à l’encastrement sur les poutres Section à l’encastrement sur les entretoises
- #42 L’hourdis est calculé vis-à-vis de la flexion local. Pour ce faire, nous avons utilisé les abaques de THENOZ du SETRA, ce qui nous a permis de calculer les moments de dimensionnement en travée ainsi que les moments de continuité sur poutres. Le calcul de ferraillage peut donc se faire aisémenet en introduisant les moments obtenus dans des applications EXCEL.
- #43 Pour le calcul de l’hourdis, on considère 3 sections: Section à mi – porté transversale du hourdis Section à l’encastrement sur les poutres Section à l’encastrement sur les entretoises
- #46 Pour chaque pile on mettra deux lignes de quatre appareils d’appui en élastomère fretté CIPEC. Chaque appareil se trouvant sous le talon d’une poutre (figure 7.1). Pour les culées, on dispose une ligne de quatre appareils d’appui. La distance, donc, entre les appareils d’appui est : d =2,80 m.
- #47 Le calcul de la section des appareil donne les resultats suivants:
- #48 Pour approuver l’utilisation de ces appareils d’appuis ,il faut vérifier leur validité vis-à-vis d’un ensemble de condition telle que :Rc;non flambement . Et je notes ke toutes ces conditions ont été validé.
- #53 après calcul en flexion composée et en torsion de la culée, le ferraillage retenue se présente comme illustré dans cette figure.
- #54 De meme pour les piles
- #58 Selon le fascicule 62 titre V la vérification des fondations des ouvrages d’art consiste à vérifier que la charge axiale de calcul en tête d’un élément reste comprise entre deux limites notées Qmin et Qmax.
- #60 En guise de conclusion je dirais que .Ce travail nous a permis de compléter notre formation et d’enrichir nos connaissances en matière d’étude des ouvrages d’art. En plus, il nous a aidé à franchir la porte de l’ingénierie pour intégrer le monde professionnel.
