Le document traite des systèmes d'éclairage résidentiels, couvrant divers types de lampes et luminaires, ainsi que leur fonctionnement et leur efficacité. Il aborde également l'importance de la formation et de la consultance dans la conception des systèmes d'éclairage, incluant des conseils sur l'éclairage approprié pour différentes zones d'une habitation. Enfin, il met en évidence les avantages et inconvénients des différentes sources lumineuses, comme les LED, les lampes halogènes et les tubes fluorescents.

1. Par Mathy Mpassy Isinki

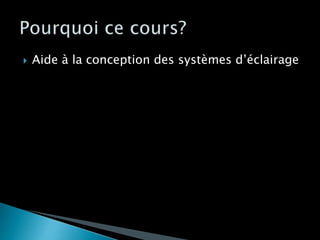

2.  Aide à la conception des systèmes d’éclairage

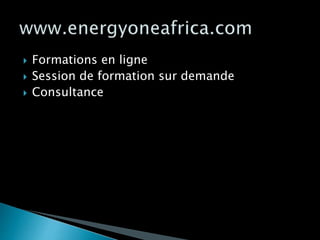

3.  Formations en ligne
 Session de formation sur demande
 Consultance

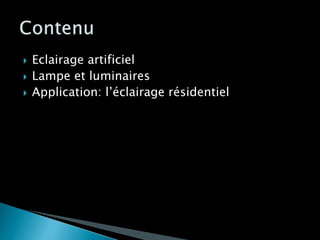

4.  Eclairage artificiel
 Lampe et luminaires
 Application: l’éclairage résidentiel

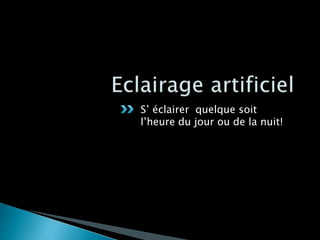

5. S’ éclairer quelque soit
l’heure du jour ou de la nuit!

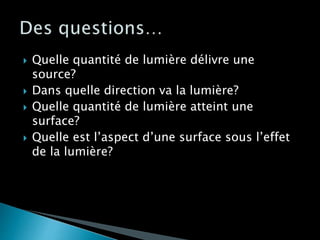

6.  Quelle quantité de lumière délivre une
source?
 Dans quelle direction va la lumière?
 Quelle quantité de lumière atteint une
surface?
 Quelle est l’aspect d’une surface sous l’effet
de la lumière?

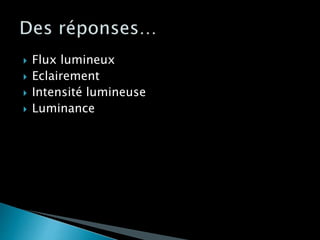

7.  Flux lumineux
 Eclairement
 Intensité lumineuse
 Luminance

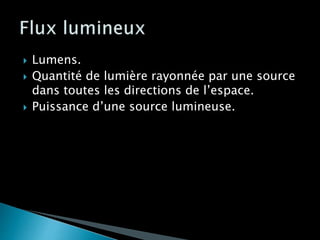

8.  Lumens.
 Quantité de lumière rayonnée par une source
dans toutes les directions de l’espace.
 Puissance d’une source lumineuse.

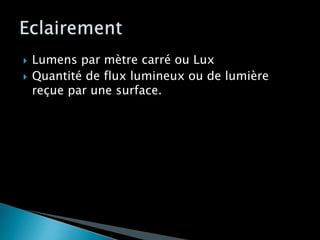

9.  Lumens par mètre carré ou Lux
 Quantité de flux lumineux ou de lumière
reçue par une surface.

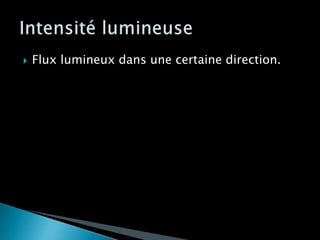

10.  Flux lumineux dans une certaine direction.

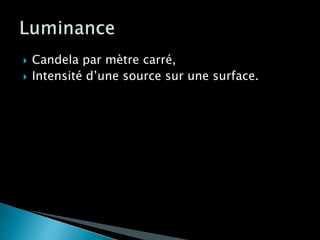

11.  Candela par mètre carré,
 Intensité d’une source sur une surface.

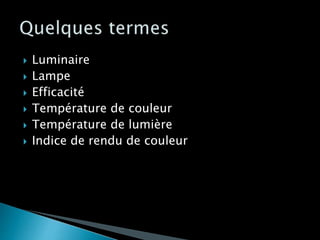

12.  Luminaire
 Lampe
 Efficacité

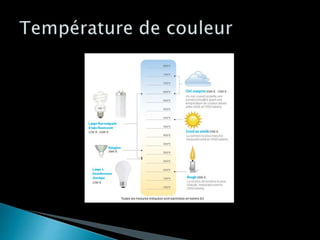

 Température de couleur
 Température de lumière

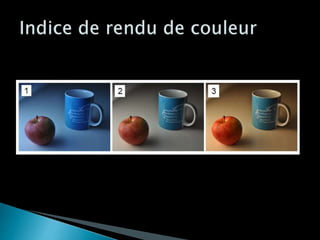

 Indice de rendu de couleur

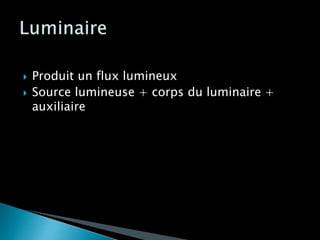

13.  Produit un flux lumineux
 Source lumineuse + corps du luminaire +
auxiliaire

14.  Source lumineuse
 Applications résidentielles:
 Incandescentes
 Halogènes
 Tubes fluorescents
 Compactes fluorescentes
 LED

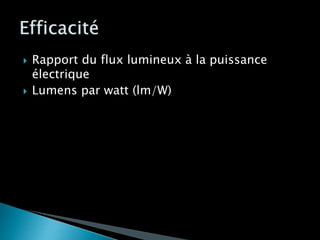

15.  Rapport du flux lumineux à la puissance
électrique
 Lumens par watt (lm/W)

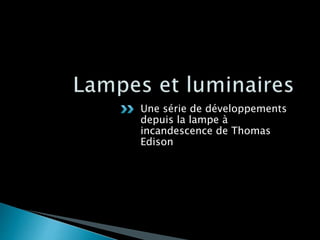

19. Une série de développements
depuis la lampe à
incandescence de Thomas
Edison

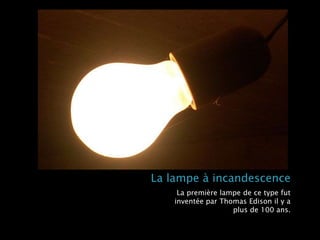

20. La lampe à incandescence
La première lampe de ce type fut
inventée par Thomas Edison il y a
plus de 100 ans.

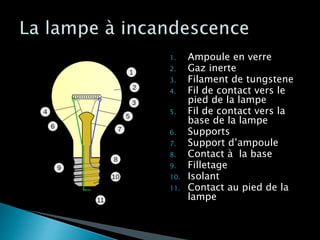

21. 1. Ampoule en verre
2. Gaz inerte
3. Filament de tungstene
4. Fil de contact vers le
pied de la lampe
5. Fil de contact vers la
base de la lampe
6. Supports
7. Support d’ampoule
8. Contact à la base
9. Filletage
10. Isolant
11. Contact au pied de la
lampe

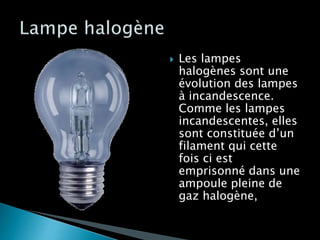

22.  Les lampes
halogènes sont une
évolution des lampes
à incandescence.
Comme les lampes
incandescentes, elles
sont constituée d’un
filament qui cette
fois ci est
emprisonné dans une
ampoule pleine de
gaz halogène,

23. Lampe halogène GU4
. Le gaz dans une lampe halogène est
sous haute pression. L’ampoule qui le
contient doit donc être plus résistante
que les ampoules standards.

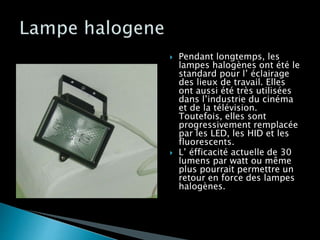

24.  Pendant longtemps, les
lampes halogènes ont été le
standard pour l’ éclairage
des lieux de travail. Elles
ont aussi été très utilisées
dans l’industrie du cinéma
et de la télévision.
Toutefois, elles sont
progressivement remplacée
par les LED, les HID et les
fluorescents.
 L’ éfficacité actuelle de 30
lumens par watt ou même
plus pourrait permettre un
retour en force des lampes
halogènes.

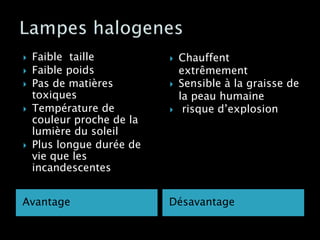

25. Avantage Désavantage
 Faible taille
 Faible poids
 Pas de matières
toxiques
 Température de
couleur proche de la
lumière du soleil
 Plus longue durée de
vie que les
incandescentes
 Chauffent
extrêmement
 Sensible à la graisse de
la peau humaine
 risque d’explosion

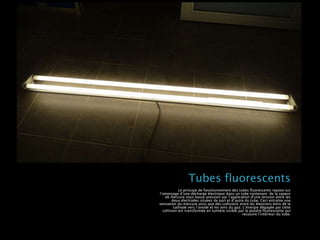

26. Tubes fluorescents
Le principe de fonctionnement des tubes fluorescents repose sur
l’amorçage d’une décharge électrique dans un tube contenant de la vapeur
de mercure sous basse pression par l’application d’une tension entre les
deux électrodes situées de part et d’autre du tube. Ceci entraîne une
ionisation du mercure ainsi que des collisions entre les électrons émis de la
cathode vers l’anode et les ions du gaz. L’énergie dégagée par cette
collision est transformée en lumière visible par la poudre fluorescente qui
recouvre l’intérieur du tube.

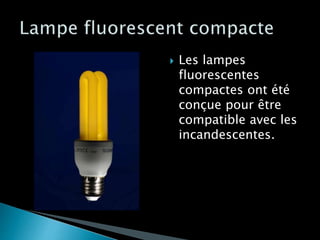

27.  Les lampes
fluorescentes
compactes ont été
conçue pour être
compatible avec les
incandescentes.

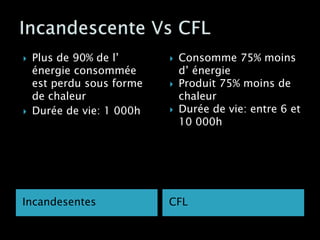

28. Incandesentes CFL
 Plus de 90% de l’
énergie consommée
est perdu sous forme
de chaleur
 Durée de vie: 1 000h
 Consomme 75% moins
d’ énergie
 Produit 75% moins de
chaleur
 Durée de vie: entre 6 et
10 000h

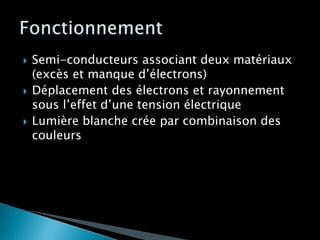

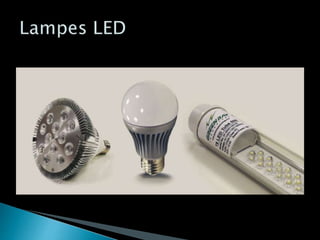

30.  Semi-conducteurs associant deux matériaux
(excès et manque d’électrons)
 Déplacement des électrons et rayonnement
sous l’effet d’une tension électrique
 Lumière blanche crée par combinaison des
couleurs

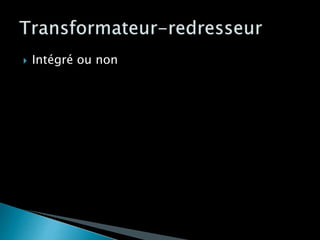

31.  Intégré ou non

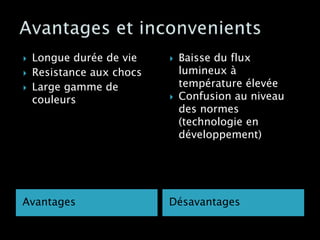

32. Avantages Désavantages
 Longue durée de vie
 Resistance aux chocs
 Large gamme de
couleurs
 Baisse du flux
lumineux à
température élevée
 Confusion au niveau
des normes
(technologie en
développement)

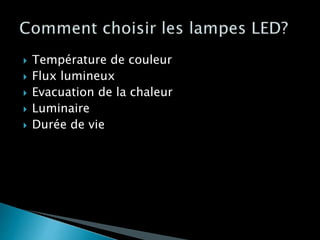

33.  Température de couleur
 Flux lumineux
 Evacuation de la chaleur
 Luminaire
 Durée de vie

34.  Vérifier que la couleur de la lumière est la
même pour chaque lot de lampes.

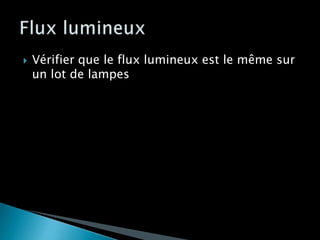

35.  Vérifier que le flux lumineux est le même sur
un lot de lampes

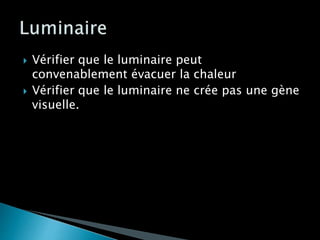

36.  Vérifier que le luminaire peut
convenablement évacuer la chaleur
 Vérifier que le luminaire ne crée pas une gène
visuelle.

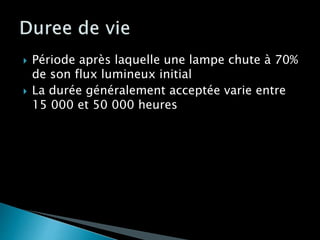

37.  Période après laquelle une lampe chute à 70%
de son flux lumineux initial
 La durée généralement acceptée varie entre
15 000 et 50 000 heures

38.  Distribution de la lumière
 Protection de la lampe
 Protection du système électrique

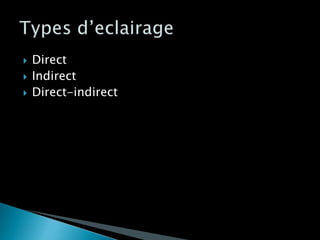

39.  Direct
 Indirect
 Direct-indirect

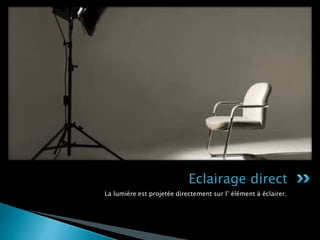

40. La lumière est projetée directement sur l’ élément à éclairer.
Eclairage direct

41. La lumière est projetée sur le plafond qui la reflète dans le local.
Eclairage indirect

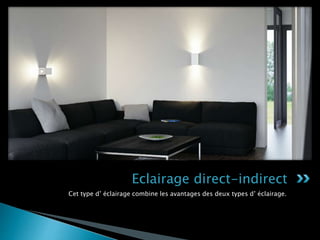

42. Cet type d’ éclairage combine les avantages des deux types d’ éclairage.
Eclairage direct-indirect

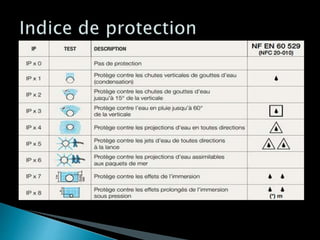

44.  Plafonnier
 Lustre
 Applique murales
 Spot et downlight
 Réglette linéaire
 Lampes décoratives

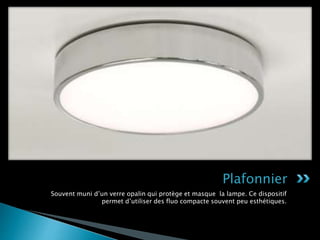

45. Souvent muni d’un verre opalin qui protège et masque la lampe. Ce dispositif
permet d’utiliser des fluo compacte souvent peu esthétiques.
Plafonnier

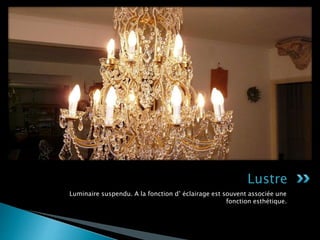

46. Luminaire suspendu. A la fonction d’ éclairage est souvent associée une
fonction esthétique.
Lustre

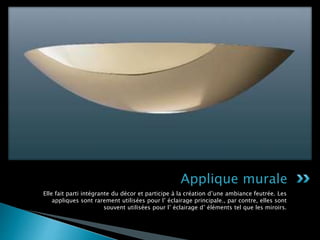

47. Elle fait parti intégrante du décor et participe à la création d’une ambiance feutrée. Les
appliques sont rarement utilisées pour l’ éclairage principale., par contre, elles sont
souvent utilisées pour l’ éclairage d’ éléments tel que les miroirs.
Applique murale

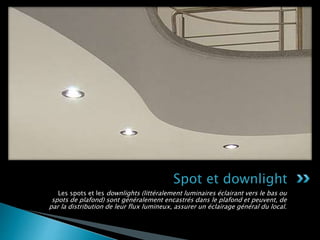

48. Les spots et les downlights (littéralement luminaires éclairant vers le bas ou
spots de plafond) sont généralement encastrés dans le plafond et peuvent, de
par la distribution de leur flux lumineux, assurer un éclairage général du local.
Spot et downlight

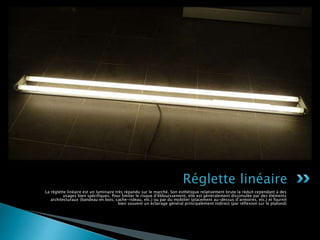

49. La réglette linéaire est un luminaire très répandu sur le marché. Son esthétique relativement brute la réduit cependant à des
usages bien spécifiques. Pour limiter le risque d’éblouissement, elle est généralement dissimulée par des éléments
architecturaux (bandeau en bois, cache-rideau, etc.) ou par du mobilier (placement au-dessus d’armoires, etc.) et fournit
bien souvent un éclairage général principalement indirect (par réflexion sur le plafond)
Réglette linéaire

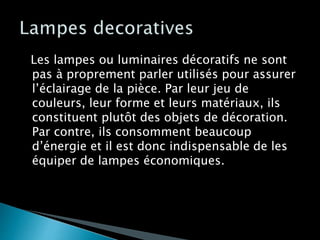

50. Les lampes ou luminaires décoratifs ne sont
pas à proprement parler utilisés pour assurer
l’éclairage de la pièce. Par leur jeu de
couleurs, leur forme et leurs matériaux, ils
constituent plutôt des objets de décoration.
Par contre, ils consomment beaucoup
d’énergie et il est donc indispensable de les
équiper de lampes économiques.

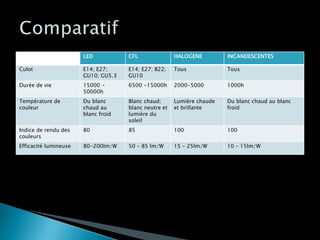

51. LED CFL HALOGENE INCANDESCENTES
Culot E14; E27;
GU10; GU5.3
E14; E27; B22;
GU10
Tous Tous
Durée de vie 15000 -
50000h
6500 -15000h 2000-5000 1000h
Température de
couleur
Du blanc
chaud au
blanc froid
Blanc chaud;
blanc neutre et
lumière du
soleil
Lumière chaude
et brillante
Du blanc chaud au blanc
froid
Indice de rendu des
couleurs
80 85 100 100
Efficacité lumineuse 80-200lm/W 50 – 85 lm/W 15 – 25lm/W 10 – 15lm/W

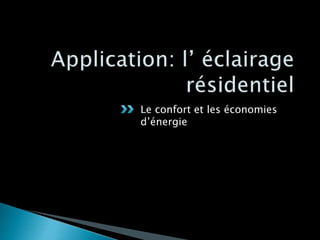

52. Le confort et les économies
d’énergie

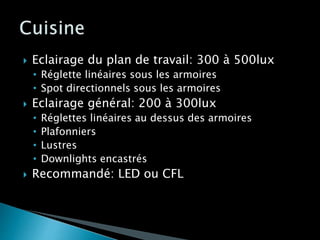

53.  Eclairage du plan de travail: 300 à 500lux
• Réglette linéaires sous les armoires
• Spot directionnels sous les armoires
 Eclairage général: 200 à 300lux
• Réglettes linéaires au dessus des armoires
• Plafonniers
• Lustres
• Downlights encastrés
 Recommandé: LED ou CFL

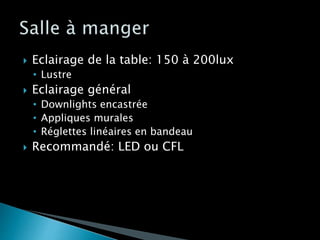

54.  Eclairage de la table: 150 à 200lux
• Lustre
 Eclairage général
• Downlights encastrée
• Appliques murales
• Réglettes linéaires en bandeau
 Recommandé: LED ou CFL

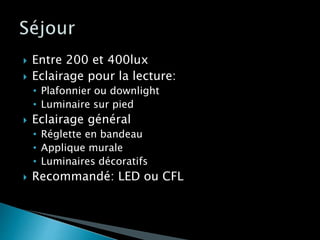

55.  Entre 200 et 400lux
 Eclairage pour la lecture:
• Plafonnier ou downlight
• Luminaire sur pied
 Eclairage général
• Réglette en bandeau
• Applique murale
• Luminaires décoratifs
 Recommandé: LED ou CFL

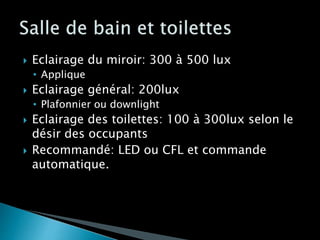

56.  Eclairage du miroir: 300 à 500 lux
• Applique
 Eclairage général: 200lux
• Plafonnier ou downlight
 Eclairage des toilettes: 100 à 300lux selon le
désir des occupants
 Recommandé: LED ou CFL et commande
automatique.

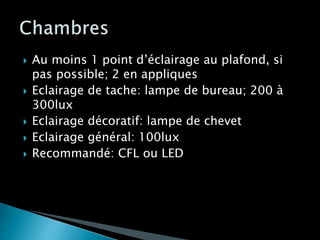

57.  Au moins 1 point d’éclairage au plafond, si
pas possible; 2 en appliques
 Eclairage de tache: lampe de bureau; 200 à
300lux
 Eclairage décoratif: lampe de chevet
 Eclairage général: 100lux
 Recommandé: CFL ou LED

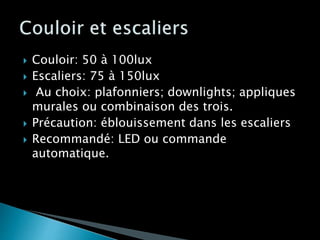

58.  Couloir: 50 à 100lux
 Escaliers: 75 à 150lux
 Au choix: plafonniers; downlights; appliques
murales ou combinaison des trois.
 Précaution: éblouissement dans les escaliers
 Recommandé: LED ou commande
automatique.

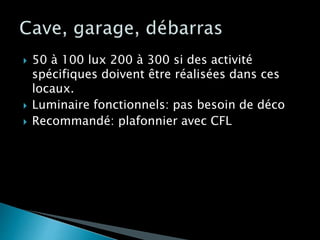

59.  50 à 100 lux 200 à 300 si des activité
spécifiques doivent être réalisées dans ces
locaux.
 Luminaire fonctionnels: pas besoin de déco
 Recommandé: plafonnier avec CFL

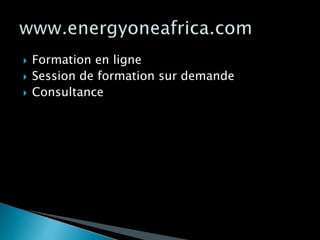

60.  Formation en ligne
