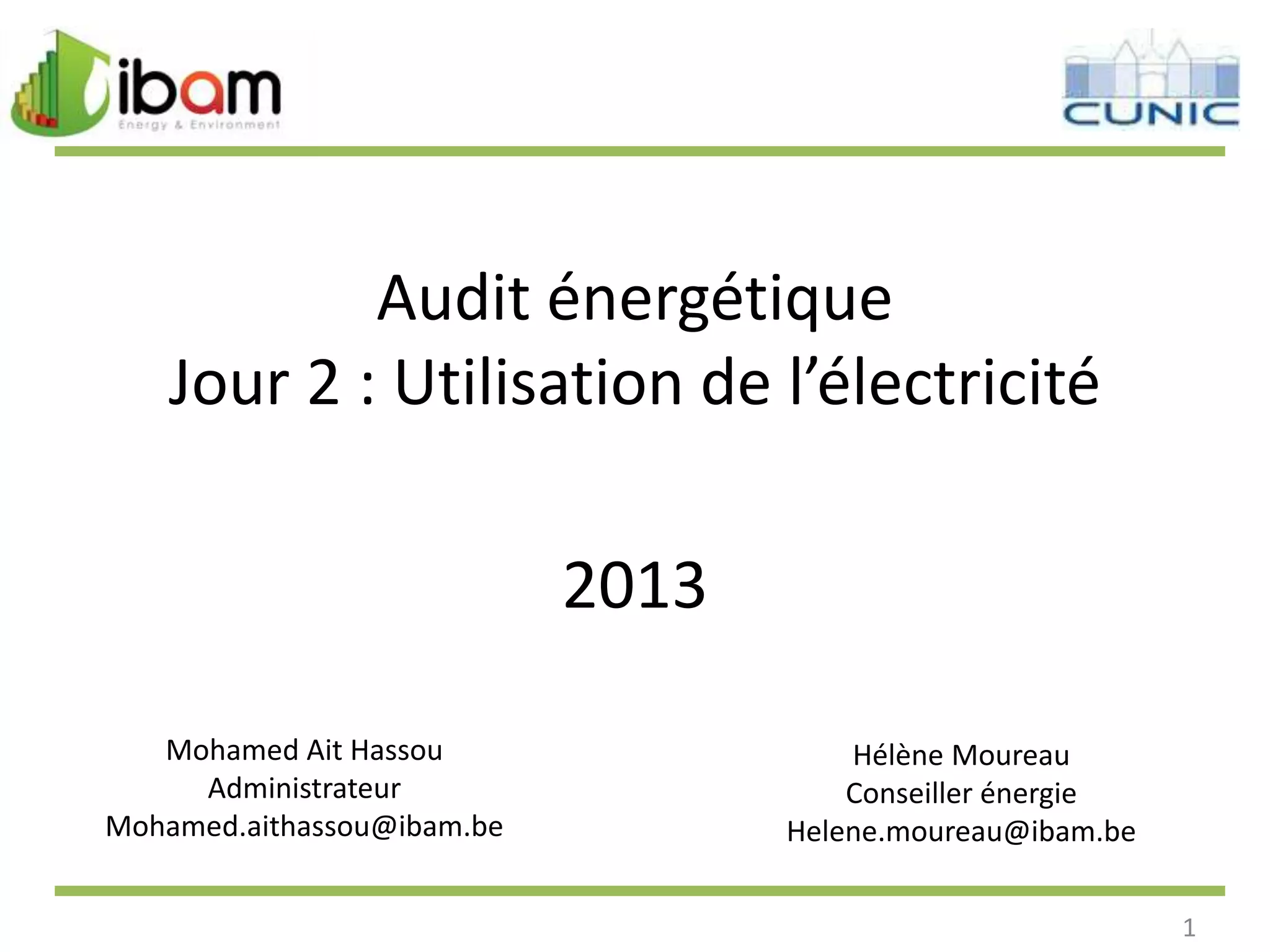

1. Audit énergétique
Jour 2 : Utilisation de l’électricité
2013
Mohamed Ait Hassou
Administrateur
Mohamed.aithassou@ibam.be
Hélène Moureau
Conseiller énergie
Helene.moureau@ibam.be
1

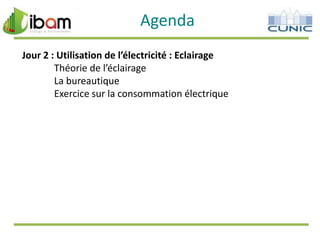

2. Agenda
Jour 2 : Utilisation de l’électricité : Eclairage
Théorie de l’éclairage
La bureautique
Exercice sur la consommation électrique

3. Consommations électriques
par secteur en %
Eclairage
Conditionement Refroidissement
d’air
Pompes à
ciculation
Chaufage
Eau chaude
Autres
Hotels et
restaurants
40,7
11,2
16,9
5,5
3,4
22,2
Soins de santé
37,4
32,3
7,8
5,8
3,6
13,1
Ecoles
59,1
19,7
1
9,8
3,3
7,1
Services
68,5
4,5
6,5
3,4
3,7
13,4
Bureaus et
administration
47,2
19,3
1
4,5
3,9
24,1
Commerces
39,8
19,9
23,5
5,5
5,1
6,2
Total secteur
tertiaire
45,8
18,7
11
5,3
4,2
15
Source: Laborelec 2009

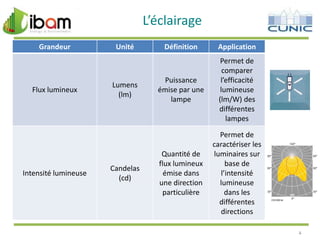

4. L’éclairage
Grandeur
Flux lumineux
Intensité lumineuse
Unité
Lumens
(lm)
Candelas
(cd)
Définition
Application
Puissance
émise par une
lampe
Permet de
comparer
l’efficacité
lumineuse
(lm/W) des
différentes
lampes
Quantité de
flux lumineux
émise dans
une direction
particulière
Permet de
caractériser les
luminaires sur
base de
l’intensité
lumineuse
dans les
différentes
directions
4

5. L’éclairage
Grandeur
Eclairement
Unité
Lumens par m²
(lm/m² ou lux)
Définition
Application
Quantité de flux
lumineux
éclairant une
surface
Permet en
pratique de
considérer la
qualité de
l’éclairage (par
lumière
incidente)
Température :
T<3.300 K => couleur chaude
T>5.300 K couleur froide
5

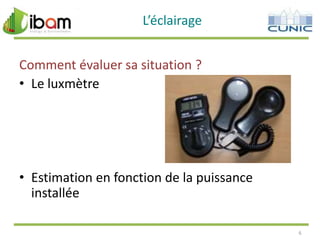

6. L’éclairage
Comment évaluer sa situation ?
• Le luxmètre
• Estimation en fonction de la puissance
installée
6

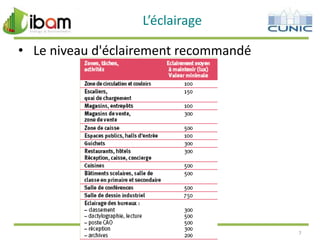

7. L’éclairage
• Le niveau d'éclairement recommandé
7

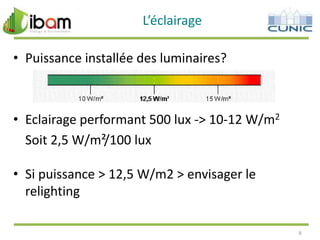

8. L’éclairage
• Puissance installée des luminaires?
• Eclairage performant 500 lux -> 10-12 W/m2
Soit 2,5 W/m²/100 lux
• Si puissance > 12,5 W/m2 > envisager le
relighting
8

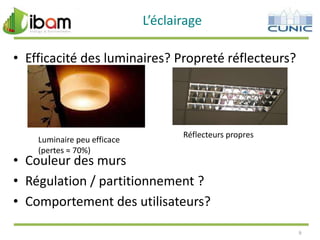

9. L’éclairage
• Efficacité des luminaires? Propreté réflecteurs?
Luminaire peu efficace
(pertes ≈ 70%)
Réflecteurs propres
• Couleur des murs
• Régulation / partitionnement ?
• Comportement des utilisateurs?
9

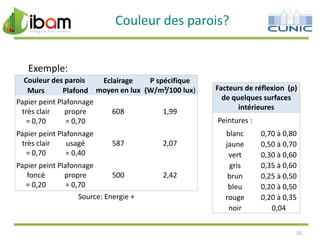

10. Couleur des parois?
Exemple:
Couleur des parois
Eclairage
P spécifique
Murs
Plafond moyen en lux (W/m²/100 lux)
Papier peint Plafonnage
très clair
propre
608
1,99
= 0,70
= 0,70
Papier peint Plafonnage
très clair
usagé
= 0,70
= 0,40
587
Papier peint Plafonnage
foncé
propre
500
= 0,20
= 0,70
Source: Energie +
2,07
2,42
Facteurs de réflexion (ρ)
de quelques surfaces
intérieures
Peintures :
blanc
jaune
vert
gris
brun
bleu
rouge
noir
0,70 à 0,80
0,50 à 0,70
0,30 à 0,60
0,35 à 0,60
0,25 à 0,50
0,20 à 0,50
0,20 à 0,35
0,04
10

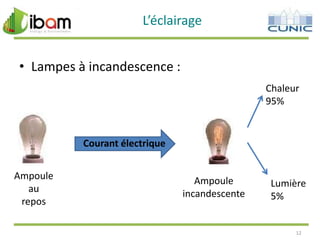

11. L’éclairage
• Lampes à incandescence :
Chaleur
95%
Courant électrique
Ampoule
au
repos
Ampoule
incandescente
Lumière
5%
12

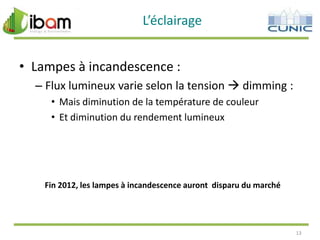

12. L’éclairage
• Lampes à incandescence :
– Flux lumineux varie selon la tension  dimming :
• Mais diminution de la température de couleur
• Et diminution du rendement lumineux
Fin 2012, les lampes à incandescence auront disparu du marché
13

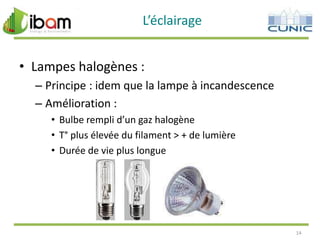

13. L’éclairage
• Lampes halogènes :
– Principe : idem que la lampe à incandescence
– Amélioration :
• Bulbe rempli d’un gaz halogène
• T° plus élevée du filament > + de lumière
• Durée de vie plus longue
14

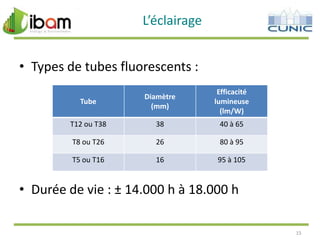

14. L’éclairage
• Types de tubes fluorescents :
Tube
Diamètre
(mm)
Efficacité
lumineuse
(lm/W)
T12 ou T38
38
40 à 65
T8 ou T26
26
80 à 95
T5 ou T16
16
95 à 105
• Durée de vie : ± 14.000 h à 18.000 h
15

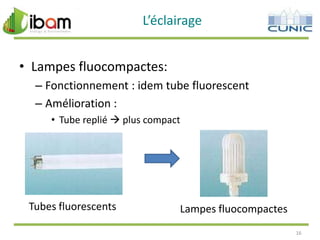

15. L’éclairage
• Lampes fluocompactes:
– Fonctionnement : idem tube fluorescent
– Amélioration :
• Tube replié  plus compact
Tubes fluorescents
Lampes fluocompactes
16

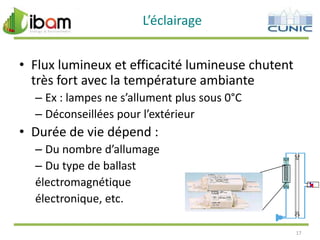

16. L’éclairage
• Flux lumineux et efficacité lumineuse chutent
très fort avec la température ambiante
– Ex : lampes ne s’allument plus sous 0°C
– Déconseillées pour l’extérieur
• Durée de vie dépend :
– Du nombre d’allumage
– Du type de ballast
électromagnétique
électronique, etc.
17

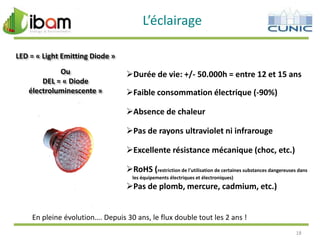

17. L’éclairage
LED = « Light Emitting Diode »
Ou
DEL = « Diode
électroluminescente »
Durée de vie: +/- 50.000h = entre 12 et 15 ans
Faible consommation électrique (-90%)
Absence de chaleur
Pas de rayons ultraviolet ni infrarouge
Excellente résistance mécanique (choc, etc.)
RoHS (restriction de l'utilisation de certaines substances dangereuses dans
les équipements électriques et électroniques)
Pas de plomb, mercure, cadmium, etc.)
En pleine évolution…. Depuis 30 ans, le flux double tout les 2 ans !
18

18. L’éclairage
Lampe
Puis Flux
s.
(lm)
(W)
Effica
cité
(lm/
W)
Duré Durée
Dimm
e
de vie
able
de
moy. (h)
vie
utile
(h)
Prix
HTVA
(en €)
Application
Incand.
normale
7à
300
21 à
4.850
3 à 19 >1.0
00
1.000
Oui
1 à 11 Domestique
60 à
9.900
12 à
28
>2.0
00
2.000
Oui
2 à 22 Domestique
halogène
5à
500
Tube
fluoresce
nt
4à
140
120 à
8.350
30 à
112
>20.
000
12.000
à
20.000
Oui
3 à 41 Général dans les
commerces, bureaux,
industriel,sportif
Fluocom
pactes
5à
120
250 à
9.000
42 à
82
>10.
000
6.500
à
20.000
oui
3 à 57 Domestique et tertiaire
19

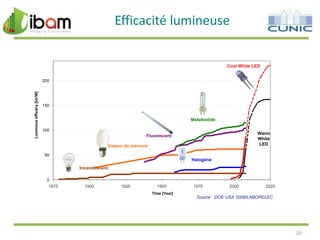

19. Efficacité lumineuse
Cool White LED
Luminous efficacy [lm/W]
200
150
Metaliodide
100
Warm
White
LED
Fluorescent
Vapeur de mercure
50
Halogène
Incandescent
0
1875
1900
1925
1950
Time [Year]
1975
2000
2025
Source : DOE USA 2008/LABORELEC
20

20. L’éclairage
• Remplacer les luminaires :
– Puissance à atteindre : 10-12 W/m² : bureaux
– Puissance à atteindre : 7,5 W/m² : classes
• Ex : pour délivrer un flux lumineux de 2.200 lm, il
faut :
– Un tube fluorescent (16 mm) de 21 W
– Ou une lampe à incandescence de 150 W
21

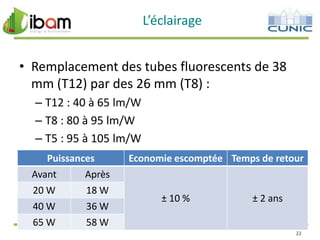

21. L’éclairage
• Remplacement des tubes fluorescents de 38
mm (T12) par des 26 mm (T8) :
– T12 : 40 à 65 lm/W
– T8 : 80 à 95 lm/W
– T5 : 95 à 105 lm/W
Puissances
Avant
Après
20 W
18 W
40 W
36 W
65 W
58 W
Economie escomptée Temps de retour
± 10 %
± 2 ans
22

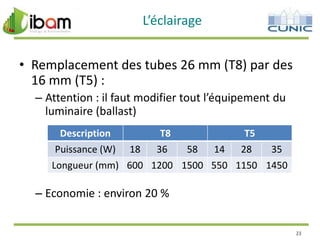

22. L’éclairage
• Remplacement des tubes 26 mm (T8) par des
16 mm (T5) :
– Attention : il faut modifier tout l’équipement du
luminaire (ballast)
Description
T8
T5
Puissance (W) 18
36
58
14
28
35
Longueur (mm) 600 1200 1500 550 1150 1450
– Economie : environ 20 %
23

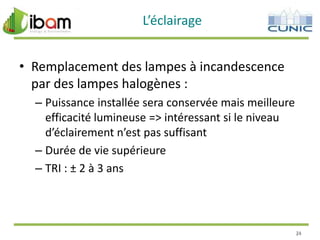

23. L’éclairage
• Remplacement des lampes à incandescence
par des lampes halogènes :
– Puissance installée sera conservée mais meilleure
efficacité lumineuse => intéressant si le niveau
d’éclairement n’est pas suffisant
– Durée de vie supérieure
– TRI : ± 2 à 3 ans
24

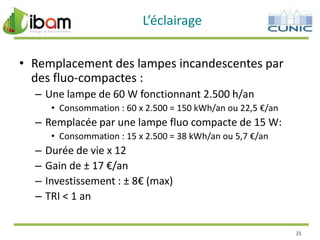

24. L’éclairage
• Remplacement des lampes incandescentes par
des fluo-compactes :
– Une lampe de 60 W fonctionnant 2.500 h/an
• Consommation : 60 x 2.500 = 150 kWh/an ou 22,5 €/an
– Remplacée par une lampe fluo compacte de 15 W:
• Consommation : 15 x 2.500 = 38 kWh/an ou 5,7 €/an
–
–
–
–
Durée de vie x 12
Gain de ± 17 €/an
Investissement : ± 8€ (max)
TRI < 1 an
25

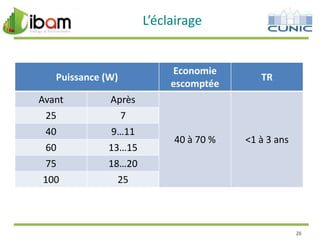

25. L’éclairage
Puissance (W)
Avant
25
9…11
13…15
18…20
100
TR
40 à 70 %
<1 à 3 ans
Après
7
40
60
75
Economie
escomptée
25
26

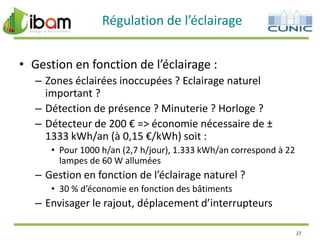

26. Régulation de l’éclairage
• Gestion en fonction de l’éclairage :
– Zones éclairées inoccupées ? Eclairage naturel
important ?
– Détection de présence ? Minuterie ? Horloge ?
– Détecteur de 200 € => économie nécessaire de ±
1333 kWh/an (à 0,15 €/kWh) soit :
• Pour 1000 h/an (2,7 h/jour), 1.333 kWh/an correspond à 22
lampes de 60 W allumées
– Gestion en fonction de l’éclairage naturel ?
• 30 % d’économie en fonction des bâtiments
– Envisager le rajout, déplacement d’interrupteurs
27

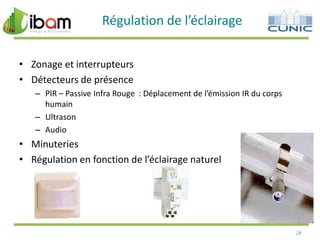

27. Régulation de l’éclairage
• Zonage et interrupteurs
• Détecteurs de présence
– PIR – Passive Infra Rouge : Déplacement de l’émission IR du corps
humain
– Ultrason
– Audio
• Minuteries
• Régulation en fonction de l’éclairage naturel
28

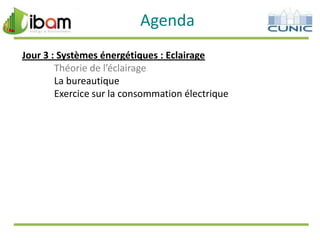

28. Agenda
Jour 3 : Systèmes énergétiques : Eclairage
Théorie de l’éclairage
La bureautique
Exercice sur la consommation électrique

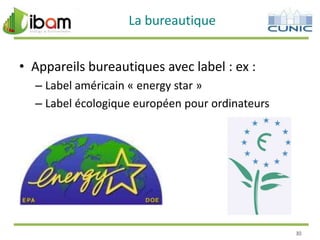

29. La bureautique
• Appareils bureautiques avec label : ex :
– Label américain « energy star »
– Label écologique européen pour ordinateurs
30

30. La bureautique
• Quid des écrans plats pour les ordinateurs
31

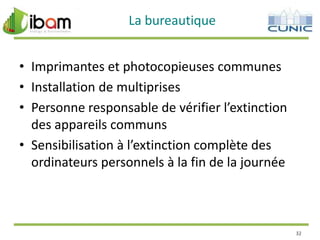

31. La bureautique
• Imprimantes et photocopieuses communes
• Installation de multiprises
• Personne responsable de vérifier l’extinction
des appareils communs
• Sensibilisation à l’extinction complète des
ordinateurs personnels à la fin de la journée
32

32. La bureautique
• Autres appareils :
– Appareils électroménagers avec label écologique
européen ou avec label énergétique A +/++
33
