10

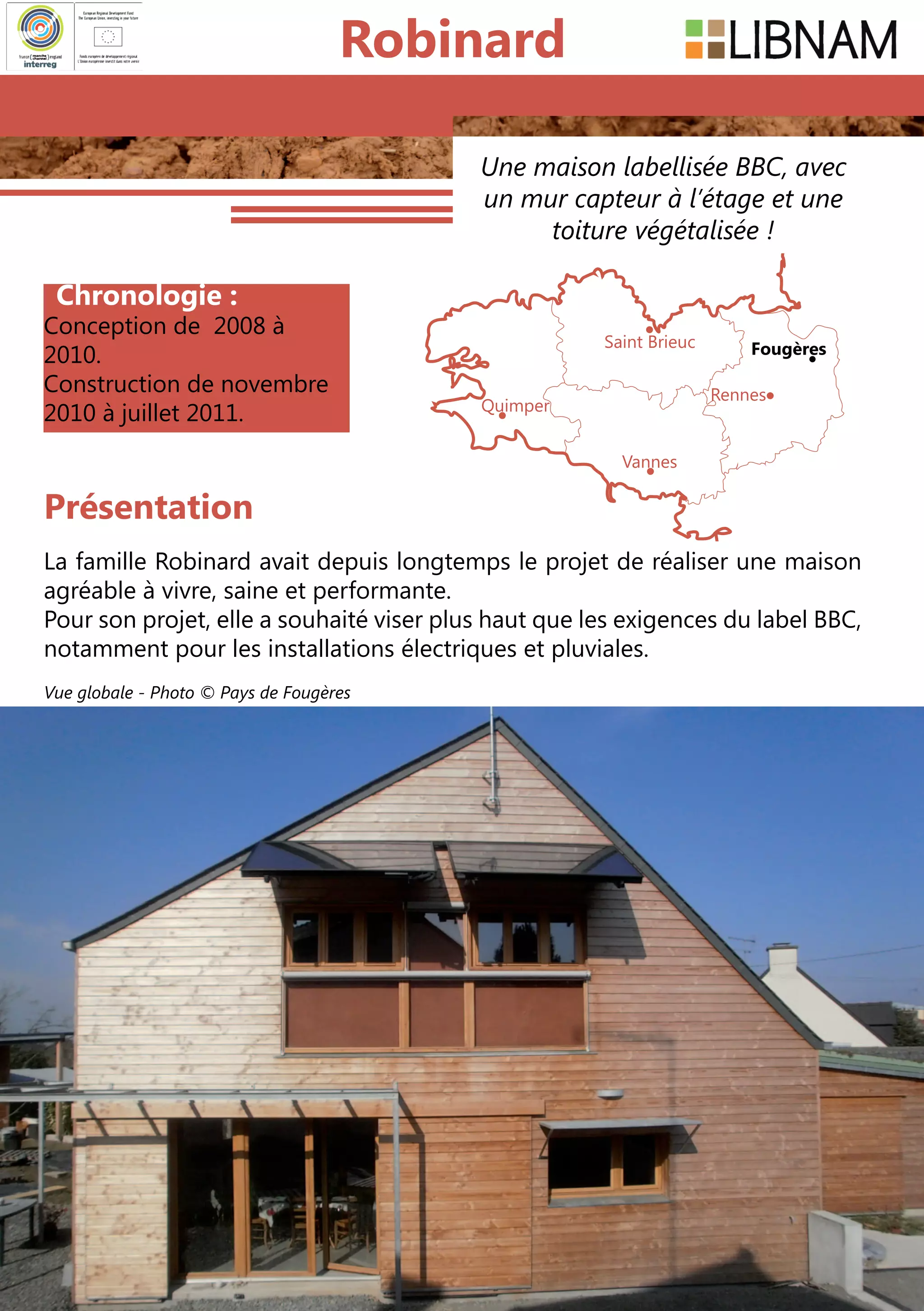

Une maison labellisée BBC, avec
un mur capteur à l’étage et une
toiture végétalisée !
Chronologie :
Conception de 2008 à
2010.
Construction de novembre
2010 à juillet 2011.
Présentation
Saint Brieuc
Quimper
Vannes
Rennes
Fougères
Robinard
Vue globale - Photo © Pays de Fougères
La famille Robinard avait depuis longtemps le projet de réaliser une maison
agréable à vivre, saine et performante.
Pour son projet, elle a souhaité viser plus haut que les exigences du label BBC,
notamment pour les installations électriques et pluviales.
www.libnam.eu 2

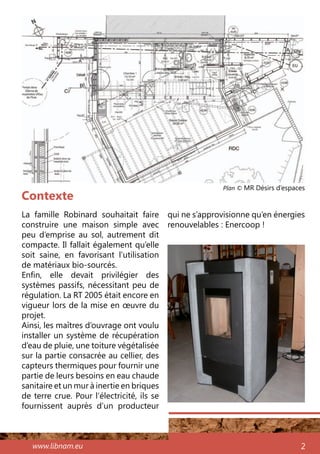

Contexte
La famille Robinard souhaitait faire
construire une maison simple avec
peu d’emprise au sol, autrement dit
compacte. Il fallait également qu’elle
soit saine, en favorisant l’utilisation
de matériaux bio-sourcés.
Enfin, elle devait privilégier des
systèmes passifs, nécessitant peu de
régulation. La RT 2005 était encore en
vigueur lors de la mise en œuvre du
projet.
Ainsi, les maîtres d’ouvrage ont voulu
installer un système de récupération
d’eau de pluie, une toiture végétalisée
sur la partie consacrée au cellier, des
capteurs thermiques pour fournir une
partie de leurs besoins en eau chaude
sanitaire et un mur à inertie en briques
de terre crue. Pour l’électricité, ils se
fournissent auprès d’un producteur
Plan © MR Désirs d’espaces
qui ne s’approvisionne qu’en énergies
renouvelables : Enercoop !
Collectif franco-britannique Libnam3
une membrane pare-vapeur DELTA-
FOL DBF. Une partie est végétalisée.
La résistance thermique totale de la
toiture est de 7,9 m²K/W.
Les menuiseries sont en bois avec un
double vitrage comprenant une lame
d’argon. (Uw compris entre 1,37 et
1,60 W/m².K).
La ventilation est assurée par une
VMC simple flux hygroréglable de
type A. Les entrées d’air sont murales
ou au sol. L’entrée d’air pour le poêle
à granulés est étanche à l’air ambiant.
L’eau chaude sanitaire est produite
à partir de 2 panneaux solaires
thermiques de 5 m², qui alimentent
un ballon de stockage électro-solaire
de 300 litres. Les panneaux sont
placés en casquette au-dessus du
mur capteur en terre crue.
Le chauffage est assuré par un poêle
à bois (granulés) de la marque RIKA
(Modèle COMO) d’une puissance
de 9 kW. Un appoint électrique est

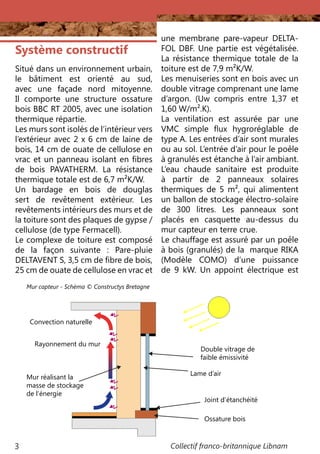

Système constructif
Situé dans un environnement urbain,
le bâtiment est orienté au sud,
avec une façade nord mitoyenne.
Il comporte une structure ossature
bois BBC RT 2005, avec une isolation
thermique répartie.
Les murs sont isolés de l’intérieur vers
l’extérieur avec 2 x 6 cm de laine de
bois, 14 cm de ouate de cellulose en
vrac et un panneau isolant en fibres
de bois PAVATHERM. La résistance
thermique totale est de 6,7 m²K/W.
Un bardage en bois de douglas
sert de revêtement extérieur. Les
revêtements intérieurs des murs et de
la toiture sont des plaques de gypse /
cellulose (de type Fermacell).
Le complexe de toiture est composé
de la façon suivante  : Pare-pluie
DELTAVENT S, 3,5 cm de fibre de bois,
25 cm de ouate de cellulose en vrac et
Convection naturelle
Rayonnement du mur
Mur réalisant la
masse de stockage
de l’énergie
Double vitrage de
faible émissivité
Lame d’air
Joint d’étanchéité
Ossature bois
Mur capteur - Schéma © Constructys Bretagne
www.libnam.eu 4
Focus technique :
Le mur en briques de
terre crue
Le principe d’un mur capteur
est d’accumuler le rayonnement
solaire du jour en utilisant l’effet
de serre, à travers le vitrage, et de
restituer l’énergie ainsi récupérée
par l’intermédiaire d’un mur à forte
inertie, pendant la nuit. Ici, le mur est
Brique de terre - Photo © Pays de Fougères
possible avec deux sèches serviettes
de 1000 W, Ils ne sont jamais utilisés.
Une citerne enterrée en polyéthylène
de la marque GRAF d’une capacité de
6,5 m3, alimente à 100 % le jardin et
les sanitaires (WC) en eau de pluie.
composé de 294 briques de terre crue
de la marque ARGILUS, pour un poids
de 2,4 tonnes. Afin d’améliorer son
effet d’absorption il a été recouvert
d’un enduit Tierrafix de couleur
sombre (Rouge Vendée) fourni par
Nature et Harmonie®.
La simulation thermique dynamique
a mis en évidence que l’épaisseur
optimale du mur devait être de 30
cm avec une lame d’air de 5 cm et un
double vitrage peu émissif. Pour éviter
les surchauffes d’été, une occultation
extérieure claire a été mise en place.
D’après l’étude thermique, ce mur
permet de couvrir 10% des besoins
de chauffage de la maison.
Collectif franco-britannique Libnam5

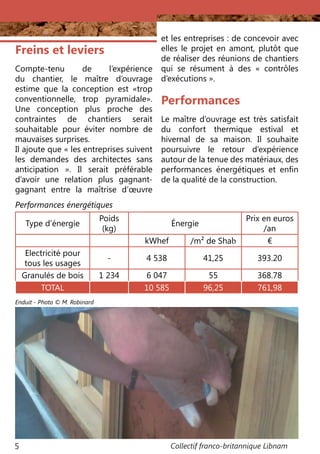

Performances
Le maître d’ouvrage est très satisfait
du confort thermique estival et
hivernal de sa maison. Il souhaite
poursuivre le retour d’expérience
autour de la tenue des matériaux, des
performances énergétiques et enfin
de la qualité de la construction.
et les entreprises : de concevoir avec
elles le projet en amont, plutôt que
de réaliser des réunions de chantiers
qui se résument à des «  contrôles
d’exécutions ».
Type d’énergie
Poids
(kg)
Énergie
Prix en euros
/an
kWhef /m² de Shab €
Electricité pour
tous les usages
- 4 538 41,25 393.20
Granulés de bois 1 234 6 047 55 368.78
TOTAL 10 585 96,25 761,98
Enduit - Photo © M. Robinard
Freins et leviers
Compte-tenu de l’expérience
du chantier, le maître d’ouvrage
estime que la conception est «trop
conventionnelle, trop pyramidale».
Une conception plus proche des
contraintes de chantiers serait
souhaitable pour éviter nombre de
mauvaises surprises.
Il ajoute que « les entreprises suivent
les demandes des architectes sans
anticipation ». Il serait préférable
d’avoir une relation plus gagnant-
gagnant entre la maîtrise d’œuvre
Performances énergétiques
www.libnam.eu 6
Moyenne annuelle des factures
énergétiques sur 3 ans :
La simulation thermique dynamique
estimait les besoins de chauffage à
6635 kWh. Les consommations réelles
sont de 6047 kWh. Ce qui permet de
dire que les consommations réelles
sont assez proches de l’estimation
de l’étude, le mur capteur solaire
couvrant probablement les autres
besoins.
En revanche, les panneaux solaires
thermiques produisent moins que
prévu car la simulation thermique
n’a pas pris en compte la maison
de retraite voisine, qui génère un
masque important.
Test étanchéité intermédiaire :
09/02/2011 (0.21 m3/(h.m²)
Test étanchéité final : 28/10/2011
(0.34 m3/(h.m²)
(Conforme à la RT 2005 ainsi qu’au
label BBC Effinergie)
Briques de terre - Photo © M. Robinard
Collectif franco-britannique Libnam7

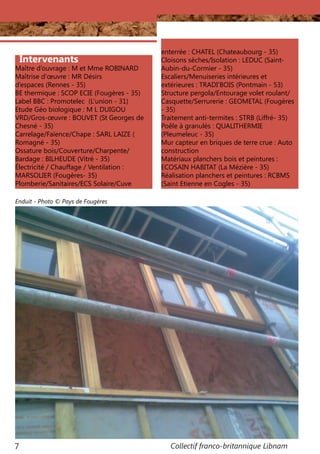

Intervenants
Maître d’ouvrage : M et Mme ROBINARD
Maîtrise d’œuvre : MR Désirs
d’espaces (Rennes - 35)
BE thermique : SCOP ECIE (Fougères - 35)
Label BBC : Promotelec (L’union - 31)
Etude Géo biologique : M L DUIGOU
VRD/Gros-œuvre : BOUVET (St Georges de
Chesné - 35)
Carrelage/Faïence/Chape : SARL LAIZE (
Romagné - 35)
Ossature bois/Couverture/Charpente/
Bardage : BILHEUDE (Vitré - 35)
Électricité / Chauffage / Ventilation :
MARSOLIER (Fougères- 35)
Plomberie/Sanitaires/ECS Solaire/Cuve
enterrée : CHATEL (Chateaubourg - 35)
Cloisons sèches/Isolation : LEDUC (Saint-
Aubin-du-Cormier - 35)
Escaliers/Menuiseries intérieures et
extérieures : TRADI’BOIS (Pontmain - 53)
Structure pergola/Entourage volet roulant/
Casquette/Serrurerie : GEOMETAL (Fougères
- 35)
Traitement anti-termites : STRB (Liffré- 35)
Poêle à granulés : QUALITHERMIE
(Pleumeleuc - 35)
Mur capteur en briques de terre crue : Auto
construction
Matériaux planchers bois et peintures :
ECOSAIN HABITAT (La Mézière - 35)
Réalisation planchers et peintures : RCBMS
(Saint Etienne en Cogles - 35)
Enduit - Photo © Pays de Fougères
8

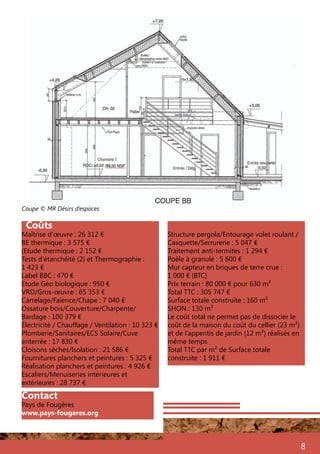

Coûts
Maîtrise d’œuvre : 26 312 €
BE thermique : 3 575 €
(Etude thermique : 2 152 €
Tests d’étanchéité (2) et Thermographie :
1 423 €
Label BBC : 470 €
Etude Géo biologique : 950 €
VRD/Gros-œuvre : 65 353 €
Carrelage/Faïence/Chape : 7 040 €
Ossature bois/Couverture/Charpente/
Bardage : 100 379 €
Électricité / Chauffage / Ventilation : 10 323 €
Plomberie/Sanitaires/ECS Solaire/Cuve
enterrée : 17 830 €
Cloisons sèches/Isolation : 21 586 €
Fournitures planchers et peintures : 5 325 €
Réalisation planchers et peintures : 4 926 €
Escaliers/Menuiseries intérieures et
extérieures : 28 737 €
Structure pergola/Entourage volet roulant /
Casquette/Serrurerie : 5 047 €
Traitement anti-termites : 1 294 €
Poêle à granulé : 5 600 €
Mur capteur en briques de terre crue :
1 000 € (BTC)
Prix terrain : 80 000 € pour 630 m²
Total TTC : 305 747 €
Surface totale construite : 160 m²
SHON : 130 m²
Le coût total ne permet pas de dissocier le
coût de la maison du coût du cellier (23 m²)
et de l’appentis de jardin (12 m²) réalisés en
même temps
Total TTC par m² de Surface totale
construite : 1 911 €
Coupe © MR Désirs d’espaces
Contact
Pays de Fougères
www.pays-fougeres.org

Contenu connexe

Tendances

Koeschi fr
Koeschi   frKoeschi   fr
Koeschi fr
libnam

Maison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetaliseeMaison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetalisee
Mira Lavandier

Energie solaire
Energie solaireEnergie solaire
Energie solaire
Sami Sahli

Présentation cosseco chauffage et climatisation photovoltaique
Présentation cosseco   chauffage et climatisation photovoltaiquePrésentation cosseco   chauffage et climatisation photovoltaique
Présentation cosseco chauffage et climatisation photovoltaique
pguiolc

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique
Sami Sahli

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment
Sami Sahli


Tendances (20)

Bréhan fr
Bréhan   frBréhan   fr
Bréhan fr

Synergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieuresSynergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieures

Jto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerieJto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerie

Koeschi fr
Koeschi   frKoeschi   fr
Koeschi fr

Hillstone-fr
Hillstone-frHillstone-fr
Hillstone-fr

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010

Maison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetaliseeMaison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetalisee

Energie solaire
Energie solaireEnergie solaire
Energie solaire

Présentation cosseco chauffage et climatisation photovoltaique
Présentation cosseco   chauffage et climatisation photovoltaiquePrésentation cosseco   chauffage et climatisation photovoltaique
Présentation cosseco chauffage et climatisation photovoltaique

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique

Pentiddy fr
Pentiddy   frPentiddy   fr
Pentiddy fr

Montès-fr
Montès-frMontès-fr
Montès-fr

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment

Carimalo fr
Carimalo   frCarimalo   fr
Carimalo fr

L'auberge de la maison neuve-fr
L'auberge de la maison neuve-frL'auberge de la maison neuve-fr
L'auberge de la maison neuve-fr

Le chauffage
Le chauffageLe chauffage
Le chauffage

Cours bilan thermique et énergetique bâtiment - télécharger : http://bit.ly/2...
Cours bilan thermique et énergetique bâtiment - télécharger : http://bit.ly/2...Cours bilan thermique et énergetique bâtiment - télécharger : http://bit.ly/2...
Cours bilan thermique et énergetique bâtiment - télécharger : http://bit.ly/2...

Mellé-fr
Mellé-frMellé-fr
Mellé-fr

Chauffage et climatisation
Chauffage et climatisationChauffage et climatisation
Chauffage et climatisation


En vedette

Parcours de formation Art'chitecture38 (FOAD)
Parcours de formation Art'chitecture38 (FOAD)Parcours de formation Art'chitecture38 (FOAD)
Parcours de formation Art'chitecture38 (FOAD)
feugier

2.5.11 King Street Station -- Grand Staircase & Under Jackson Plaza
2.5.11 King Street Station -- Grand Staircase &  Under Jackson Plaza2.5.11 King Street Station -- Grand Staircase &  Under Jackson Plaza
2.5.11 King Street Station -- Grand Staircase & Under Jackson Plaza
allieger

Préfabrication
PréfabricationPréfabrication
Préfabrication
Sami Sahli

Repères pedagogiques en architecture
Repères pedagogiques en architectureRepères pedagogiques en architecture
Repères pedagogiques en architecture
EricFreymond

House styles
House stylesHouse styles
House styles
bjvieira7


En vedette (19)

Comprehension corrections passage a passage b staircase
Comprehension corrections passage a passage b  staircaseComprehension corrections passage a passage b  staircase
Comprehension corrections passage a passage b staircase

Parcours de formation Art'chitecture38 (FOAD)
Parcours de formation Art'chitecture38 (FOAD)Parcours de formation Art'chitecture38 (FOAD)
Parcours de formation Art'chitecture38 (FOAD)

Projet interdisciplinaire châteaux forts
Projet interdisciplinaire châteaux fortsProjet interdisciplinaire châteaux forts
Projet interdisciplinaire châteaux forts

Maison tristan tzara
Maison tristan tzaraMaison tristan tzara
Maison tristan tzara

Introduction à l'architecture information
Introduction à l'architecture informationIntroduction à l'architecture information
Introduction à l'architecture information

4agc_biblio1_2010
4agc_biblio1_20104agc_biblio1_2010
4agc_biblio1_2010

fiche pédagogique dictionnaire
fiche pédagogique dictionnairefiche pédagogique dictionnaire
fiche pédagogique dictionnaire

Straight Concrete Staircase
Straight Concrete StaircaseStraight Concrete Staircase
Straight Concrete Staircase

Official Mn 121 Final Project Staircase
Official Mn 121 Final Project StaircaseOfficial Mn 121 Final Project Staircase
Official Mn 121 Final Project Staircase

The Art of Staircases
The Art of StaircasesThe Art of Staircases
The Art of Staircases

Spiral Staircase Standards
Spiral Staircase StandardsSpiral Staircase Standards
Spiral Staircase Standards

Habitat troglodytique larabi marwa
Habitat troglodytique larabi marwaHabitat troglodytique larabi marwa
Habitat troglodytique larabi marwa

2.5.11 King Street Station -- Grand Staircase & Under Jackson Plaza
2.5.11 King Street Station -- Grand Staircase &  Under Jackson Plaza2.5.11 King Street Station -- Grand Staircase &  Under Jackson Plaza
2.5.11 King Street Station -- Grand Staircase & Under Jackson Plaza

Les normes architecturales
Les normes architecturalesLes normes architecturales
Les normes architecturales

Préfabrication
PréfabricationPréfabrication
Préfabrication

Repères pedagogiques en architecture
Repères pedagogiques en architectureRepères pedagogiques en architecture
Repères pedagogiques en architecture

Approche 5 architectes
Approche 5 architectes Approche 5 architectes
Approche 5 architectes

Bois 02
Bois 02Bois 02
Bois 02

House styles
House stylesHouse styles
House styles


Similaire à Robinard fr

Ecoconception Groupe Scolaire Noisy le sec
Ecoconception Groupe Scolaire Noisy le secEcoconception Groupe Scolaire Noisy le sec
Ecoconception Groupe Scolaire Noisy le sec
Laura CAENEN

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven fr
libnam

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques
capitalenergy

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011
dida91

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lr
Europages2


Similaire à Robinard fr (20)

Ecoconception Groupe Scolaire Noisy le sec
Ecoconception Groupe Scolaire Noisy le secEcoconception Groupe Scolaire Noisy le sec
Ecoconception Groupe Scolaire Noisy le sec

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014

Muël fr
Muël   frMuël   fr
Muël fr

Guide bbc
Guide bbcGuide bbc
Guide bbc

Les Nouals, écoconstruction basse consommation
Les Nouals, écoconstruction basse consommationLes Nouals, écoconstruction basse consommation
Les Nouals, écoconstruction basse consommation

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven fr

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011

Dingle dell-fr
Dingle dell-frDingle dell-fr
Dingle dell-fr

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique

02/19 Publireportage Bluetek rénovation société Cetih à Roanne
02/19 Publireportage Bluetek rénovation société Cetih à Roanne02/19 Publireportage Bluetek rénovation société Cetih à Roanne
02/19 Publireportage Bluetek rénovation société Cetih à Roanne

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lr

Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM ArchitectesFiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes

Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011

Guide Construction d'une Maison Individuelle - Ademe
Guide Construction d'une Maison Individuelle  - AdemeGuide Construction d'une Maison Individuelle  - Ademe
Guide Construction d'une Maison Individuelle - Ademe

01/19 Publireportage Bluetek nouvelle usine Guy Cotten (FR-29)
01/19 Publireportage Bluetek nouvelle usine Guy Cotten (FR-29)01/19 Publireportage Bluetek nouvelle usine Guy Cotten (FR-29)
01/19 Publireportage Bluetek nouvelle usine Guy Cotten (FR-29)

Bâtiment à énergie positive, activité comprise - 6nergy+ - Groupe Gamba
Bâtiment à énergie positive, activité comprise - 6nergy+ - Groupe GambaBâtiment à énergie positive, activité comprise - 6nergy+ - Groupe Gamba
Bâtiment à énergie positive, activité comprise - 6nergy+ - Groupe Gamba

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation


Plus de libnam

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england
libnam

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille
libnam

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
libnam

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille
libnam

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté
libnam

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché
libnam


Plus de libnam (20)

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels


Robinard fr

  • 1. 10 Une maison labellisée BBC, avec un mur capteur à l’étage et une toiture végétalisée ! Chronologie : Conception de 2008 à 2010. Construction de novembre 2010 à juillet 2011. Présentation Saint Brieuc Quimper Vannes Rennes Fougères Robinard Vue globale - Photo © Pays de Fougères La famille Robinard avait depuis longtemps le projet de réaliser une maison agréable à vivre, saine et performante. Pour son projet, elle a souhaité viser plus haut que les exigences du label BBC, notamment pour les installations électriques et pluviales.
  • 2. www.libnam.eu 2 Contexte La famille Robinard souhaitait faire construire une maison simple avec peu d’emprise au sol, autrement dit compacte. Il fallait également qu’elle soit saine, en favorisant l’utilisation de matériaux bio-sourcés. Enfin, elle devait privilégier des systèmes passifs, nécessitant peu de régulation. La RT 2005 était encore en vigueur lors de la mise en œuvre du projet. Ainsi, les maîtres d’ouvrage ont voulu installer un système de récupération d’eau de pluie, une toiture végétalisée sur la partie consacrée au cellier, des capteurs thermiques pour fournir une partie de leurs besoins en eau chaude sanitaire et un mur à inertie en briques de terre crue. Pour l’électricité, ils se fournissent auprès d’un producteur Plan © MR Désirs d’espaces qui ne s’approvisionne qu’en énergies renouvelables : Enercoop !
  • 3. Collectif franco-britannique Libnam3 une membrane pare-vapeur DELTA- FOL DBF. Une partie est végétalisée. La résistance thermique totale de la toiture est de 7,9 m²K/W. Les menuiseries sont en bois avec un double vitrage comprenant une lame d’argon. (Uw compris entre 1,37 et 1,60 W/m².K). La ventilation est assurée par une VMC simple flux hygroréglable de type A. Les entrées d’air sont murales ou au sol. L’entrée d’air pour le poêle à granulés est étanche à l’air ambiant. L’eau chaude sanitaire est produite à partir de 2 panneaux solaires thermiques de 5 m², qui alimentent un ballon de stockage électro-solaire de 300 litres. Les panneaux sont placés en casquette au-dessus du mur capteur en terre crue. Le chauffage est assuré par un poêle à bois (granulés) de la marque RIKA (Modèle COMO) d’une puissance de 9 kW. Un appoint électrique est Système constructif Situé dans un environnement urbain, le bâtiment est orienté au sud, avec une façade nord mitoyenne. Il comporte une structure ossature bois BBC RT 2005, avec une isolation thermique répartie. Les murs sont isolés de l’intérieur vers l’extérieur avec 2 x 6 cm de laine de bois, 14 cm de ouate de cellulose en vrac et un panneau isolant en fibres de bois PAVATHERM. La résistance thermique totale est de 6,7 m²K/W. Un bardage en bois de douglas sert de revêtement extérieur. Les revêtements intérieurs des murs et de la toiture sont des plaques de gypse / cellulose (de type Fermacell). Le complexe de toiture est composé de la façon suivante  : Pare-pluie DELTAVENT S, 3,5 cm de fibre de bois, 25 cm de ouate de cellulose en vrac et Convection naturelle Rayonnement du mur Mur réalisant la masse de stockage de l’énergie Double vitrage de faible émissivité Lame d’air Joint d’étanchéité Ossature bois Mur capteur - Schéma © Constructys Bretagne
  • 4. www.libnam.eu 4 Focus technique : Le mur en briques de terre crue Le principe d’un mur capteur est d’accumuler le rayonnement solaire du jour en utilisant l’effet de serre, à travers le vitrage, et de restituer l’énergie ainsi récupérée par l’intermédiaire d’un mur à forte inertie, pendant la nuit. Ici, le mur est Brique de terre - Photo © Pays de Fougères possible avec deux sèches serviettes de 1000 W, Ils ne sont jamais utilisés. Une citerne enterrée en polyéthylène de la marque GRAF d’une capacité de 6,5 m3, alimente à 100 % le jardin et les sanitaires (WC) en eau de pluie. composé de 294 briques de terre crue de la marque ARGILUS, pour un poids de 2,4 tonnes. Afin d’améliorer son effet d’absorption il a été recouvert d’un enduit Tierrafix de couleur sombre (Rouge Vendée) fourni par Nature et Harmonie®. La simulation thermique dynamique a mis en évidence que l’épaisseur optimale du mur devait être de 30 cm avec une lame d’air de 5 cm et un double vitrage peu émissif. Pour éviter les surchauffes d’été, une occultation extérieure claire a été mise en place. D’après l’étude thermique, ce mur permet de couvrir 10% des besoins de chauffage de la maison.
  • 5. Collectif franco-britannique Libnam5 Performances Le maître d’ouvrage est très satisfait du confort thermique estival et hivernal de sa maison. Il souhaite poursuivre le retour d’expérience autour de la tenue des matériaux, des performances énergétiques et enfin de la qualité de la construction. et les entreprises : de concevoir avec elles le projet en amont, plutôt que de réaliser des réunions de chantiers qui se résument à des «  contrôles d’exécutions ». Type d’énergie Poids (kg) Énergie Prix en euros /an kWhef /m² de Shab € Electricité pour tous les usages - 4 538 41,25 393.20 Granulés de bois 1 234 6 047 55 368.78 TOTAL 10 585 96,25 761,98 Enduit - Photo © M. Robinard Freins et leviers Compte-tenu de l’expérience du chantier, le maître d’ouvrage estime que la conception est «trop conventionnelle, trop pyramidale». Une conception plus proche des contraintes de chantiers serait souhaitable pour éviter nombre de mauvaises surprises. Il ajoute que « les entreprises suivent les demandes des architectes sans anticipation ». Il serait préférable d’avoir une relation plus gagnant- gagnant entre la maîtrise d’œuvre Performances énergétiques
  • 6. www.libnam.eu 6 Moyenne annuelle des factures énergétiques sur 3 ans : La simulation thermique dynamique estimait les besoins de chauffage à 6635 kWh. Les consommations réelles sont de 6047 kWh. Ce qui permet de dire que les consommations réelles sont assez proches de l’estimation de l’étude, le mur capteur solaire couvrant probablement les autres besoins. En revanche, les panneaux solaires thermiques produisent moins que prévu car la simulation thermique n’a pas pris en compte la maison de retraite voisine, qui génère un masque important. Test étanchéité intermédiaire : 09/02/2011 (0.21 m3/(h.m²) Test étanchéité final : 28/10/2011 (0.34 m3/(h.m²) (Conforme à la RT 2005 ainsi qu’au label BBC Effinergie) Briques de terre - Photo © M. Robinard
  • 7. Collectif franco-britannique Libnam7 Intervenants Maître d’ouvrage : M et Mme ROBINARD Maîtrise d’œuvre : MR Désirs d’espaces (Rennes - 35) BE thermique : SCOP ECIE (Fougères - 35) Label BBC : Promotelec (L’union - 31) Etude Géo biologique : M L DUIGOU VRD/Gros-œuvre : BOUVET (St Georges de Chesné - 35) Carrelage/Faïence/Chape : SARL LAIZE ( Romagné - 35) Ossature bois/Couverture/Charpente/ Bardage : BILHEUDE (Vitré - 35) Électricité / Chauffage / Ventilation : MARSOLIER (Fougères- 35) Plomberie/Sanitaires/ECS Solaire/Cuve enterrée : CHATEL (Chateaubourg - 35) Cloisons sèches/Isolation : LEDUC (Saint- Aubin-du-Cormier - 35) Escaliers/Menuiseries intérieures et extérieures : TRADI’BOIS (Pontmain - 53) Structure pergola/Entourage volet roulant/ Casquette/Serrurerie : GEOMETAL (Fougères - 35) Traitement anti-termites : STRB (Liffré- 35) Poêle à granulés : QUALITHERMIE (Pleumeleuc - 35) Mur capteur en briques de terre crue : Auto construction Matériaux planchers bois et peintures : ECOSAIN HABITAT (La Mézière - 35) Réalisation planchers et peintures : RCBMS (Saint Etienne en Cogles - 35) Enduit - Photo © Pays de Fougères
  • 8. 8 Coûts Maîtrise d’œuvre : 26 312 € BE thermique : 3 575 € (Etude thermique : 2 152 € Tests d’étanchéité (2) et Thermographie : 1 423 € Label BBC : 470 € Etude Géo biologique : 950 € VRD/Gros-œuvre : 65 353 € Carrelage/Faïence/Chape : 7 040 € Ossature bois/Couverture/Charpente/ Bardage : 100 379 € Électricité / Chauffage / Ventilation : 10 323 € Plomberie/Sanitaires/ECS Solaire/Cuve enterrée : 17 830 € Cloisons sèches/Isolation : 21 586 € Fournitures planchers et peintures : 5 325 € Réalisation planchers et peintures : 4 926 € Escaliers/Menuiseries intérieures et extérieures : 28 737 € Structure pergola/Entourage volet roulant / Casquette/Serrurerie : 5 047 € Traitement anti-termites : 1 294 € Poêle à granulé : 5 600 € Mur capteur en briques de terre crue : 1 000 € (BTC) Prix terrain : 80 000 € pour 630 m² Total TTC : 305 747 € Surface totale construite : 160 m² SHON : 130 m² Le coût total ne permet pas de dissocier le coût de la maison du coût du cellier (23 m²) et de l’appentis de jardin (12 m²) réalisés en même temps Total TTC par m² de Surface totale construite : 1 911 € Coupe © MR Désirs d’espaces Contact Pays de Fougères www.pays-fougeres.org
