Une maison contemporaine,
économe en énergie avec des
murs massifs en granit local.
Le granit, matériau de construction présent dans le sol des Cornouailles
britanniques, a marqué de son empreinte le patrimoine bâti du comté.
Tout au long du 20ème siècle, le granit est pourtant tombé en désuétude,
au profit de matériaux modernes, plus légers et moins chers. Peu de
bâtiments sont parvenus à combiner de solides murs en granit avec une
approche moderne de l’étanchéité à l’air et de l’efficacité énergétique.
C’est pourtant le défi relevé par l’architecte Jason Jarvis, à Hillstone.
Présentation
Truro
Exeter
St Austell
Hillstone

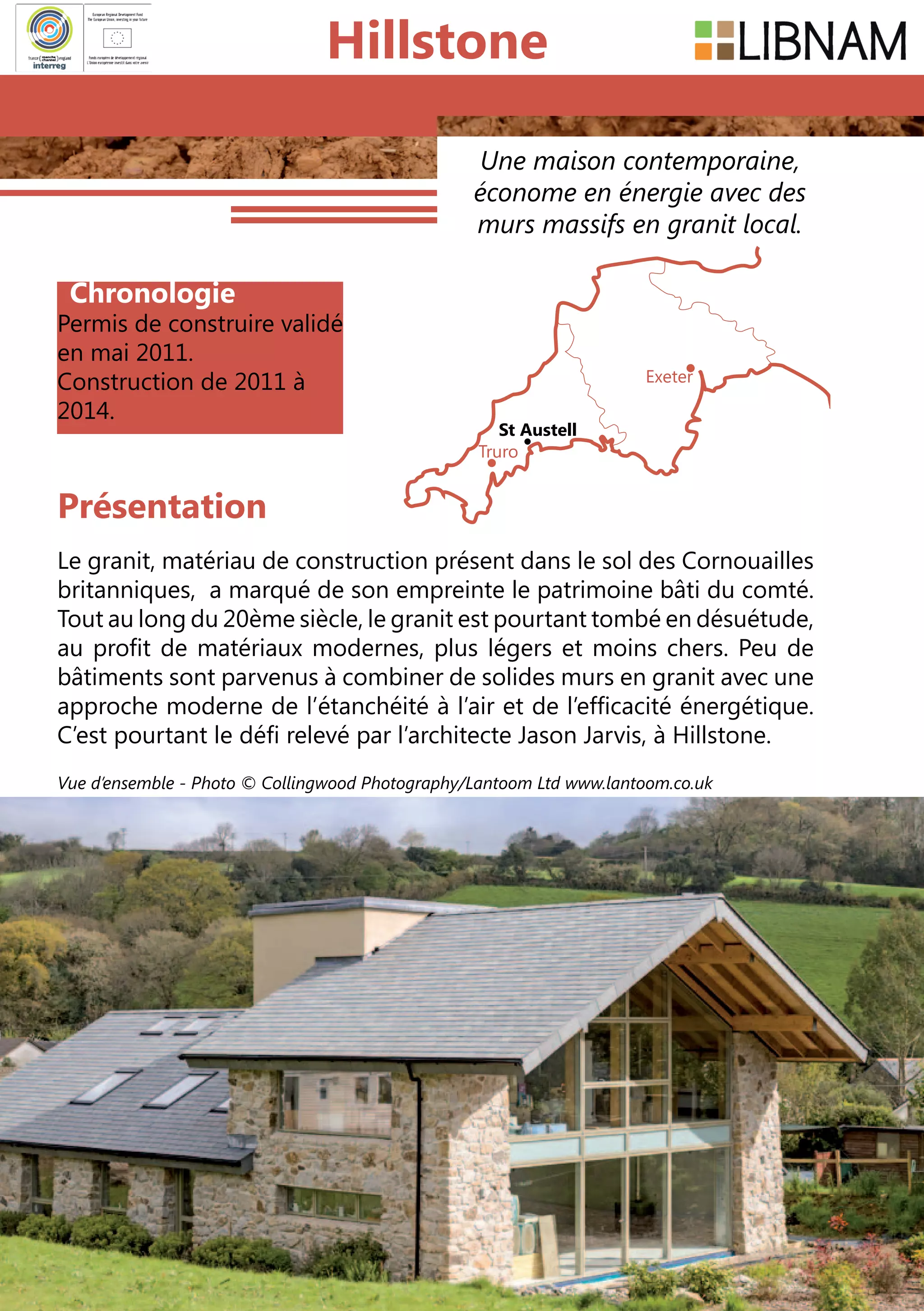

Vue d’ensemble - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk
Chronologie
Permis de construire validé
en mai 2011.
Construction de 2011 à
2014.
www.libnam.eu 2
Contexte
Jason a mené le projet et travaillé
sur place pendant une période
de trois ans, de 2011 à 2014. Son
objectif était de parvenir à une forte
expression architecturale, alliant le
granit et l’ardoise traditionnels de
Cornouailles aux normes actuelles,
en matière de performance
thermique.
La maison possède une superficie
de 225 m² et occupe une parcelle de
3000 m². Le terrain est relativement
plat et d’une taille suffisante pour
autoriser un degré de liberté dans
la conception.
Un grand soin a été apporté
afin que l’habitation s’intègre
harmonieusement dans le village
et dans le paysage. Par exemple la
partie basse de la maison se situe
sous la surface du sol originel,
de manière à bénéficier d’un
volume habitable important, sans
donner l’impression de dimensions
démesurées.
De plus, la ligne de toit possède
différents niveaux, qui brisent la
forme massive du bâti.
Egalement, une tour d’escalier est
placée entre les deux niveaux du
toit, faisant écho aux cheminées
traditionnelles des maisons voisines.
A chaque étape de construction, les
matériaux disponibles sur le site ont
été réutilisés ou recyclés, lorsque
c’était possible.

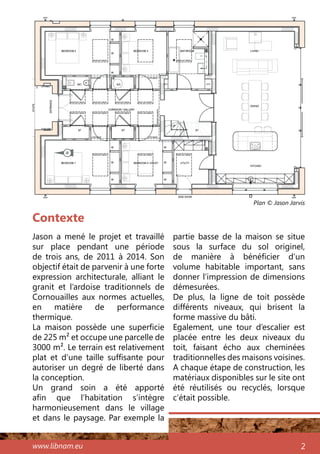

Plan © Jason Jarvis
N
Collectif franco-britannique Libnam3
Par exemple, la terre extraite du lieu
a été réutilisée pour l’aménagement
paysager et la création de talus
empierrés en bordure du terrain,
conformément à la tradition
cornouaillaise.
Autre exemple  : du granulat de
pierre utilisé pour un chemin d’accès
temporaire a été réutilisé pour les
sentiers et contrôler les mauvaises
herbes.
D’ailleurs, aucune benne à déchets
n’a été installée sur ​​place pendant
la construction et la quantité de
résidus a été minimisée par une
gestion optimale des commandes
de matériaux.
Système constructif
Les murs extérieurs du bâtiment
sont en granit avec des joints à
la chaux naturelle. Une ossature
bois très bien isolée a été posée à
l’intérieur de la coque de granit.
La toiture est en ardoise naturelle,
y compris le faîtage et les rives. La
charpente a été réalisée avec des
sections de bois de 245 mm. Un
pare-pluie (Tyvek) protège 240 mm
de laine minérale (Earthwool).
Le sol du rez-de-chaussée est
composé d’une dalle en béton
coulé. Elle a été isolée avec des
panneaux de 175 mm d’isolant
industriel (Recticel), revêtue d’une
chape à base de sulfate de calcium

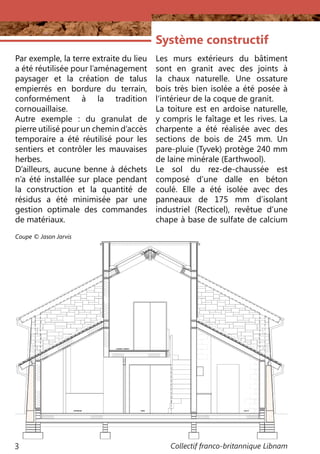

Coupe © Jason Jarvis
www.libnam.eu 4
d’une épaisseur de 40 mm.
Hillstone a été protégé du radon,
un gaz naturel radioactif, par une
barrière anti-radon soudée au-
dessus de la dalle de béton.
La conception du bâtiment repose
sur des matériaux à fort pouvoir
isolant, ayant des valeurs U pour
les sols, les murs et le toit compris
entre 0,1 et 0,13 W/m²K. En outre,
l’enveloppe est très étanche à l’air.
L’efficacité thermique du bâtiment
est renforcée par l’absence
d’ouvertures en façade nord et
par une large baie vitrée sur toute
la hauteur des deux étages de
la façade sud, favorisant l’entrée
d’énergie solaire passive.
De larges débords de toit, en
particulier sur la façade sud, créent
naturellement de l’ombre ce qui
rend inutile la climatisation.
La ventilation est assurée par un
système de «  ventilation naturelle
hygroréglable et intelligente  »
(PSV ™) qui, combinée à des
lanterneaux situés au-dessus de la
tour d’escalier pour créer un « effet
de cheminée », renouvelle l’air sans
utiliser d’électricité.
L’eau chaude et le chauffage sont
fournis, en hiver, par une chaudière
à biomasse de 26 kW. En été, des
panneaux solaires thermiques sont
utilisés pour l’eau chaude.
Les espaces de vie sont conçus pour
permettre à la chaleur de circuler
facilement dans l’ensemble de
l’habitation. Les chambres et les
salles de bain ont été volontairement
limitées en taille pour être plus
faciles à chauffer. Des éclairages à

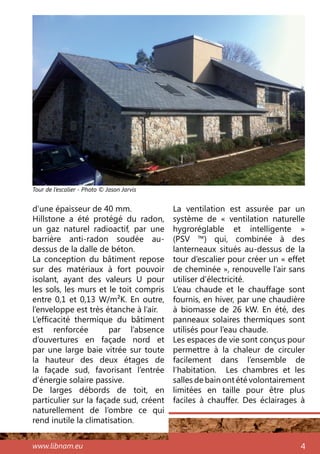

Tour de l’escalier - Photo © Jason Jarvis
Collectif franco-britannique Libnam5
Focus technique : Des
murs en granit couplés
à une ossature bois
La particularité de Hillstone est
de disposer de murs extérieurs
en granit. Le granit a été choisi
comme matériau car il s’harmonise
parfaitement avec le paysage
alentour, il est solide et exige peu
d’entretien. De plus, il donne de
l’esthétique à la maison et apporte
une forte inertie.
La pierre utilisée provient de la
carrière de Caradon, située à 8 km
du chantier. La taille des blocs a été
aléatoire puisqu’ils ont été fournis
sans coupe ni finition particulière.
Hillstone ressemble ainsi aux
talus empierrés de Cornouailles,
assemblés avec des blocs de pierre
irréguliers.
Les murs de la maison ont une
largeur de 750 mm à leur base. Ils
ont été jointoyés avec de la chaux
naturelle, à la fois résistante et
perspirante.
Des panneaux de polypropylène
recyclé (SureCav) ont été adossés à
la paroi en pierre, créant une lame
d’air entre la surface du granit et les
murs intérieurs. Une ossature bois
de 235 mm d’épaisseur a été fixée à
LED sont utilisés à la fois à l’intérieur
et à l’extérieur du bâtiment. L’eau
de surface est collectée dans des
réservoirs et disparait ensuite dans
des puits perdus, qui gèrent les
eaux de ruissellement. La maison
est entourée de systèmes drainants.

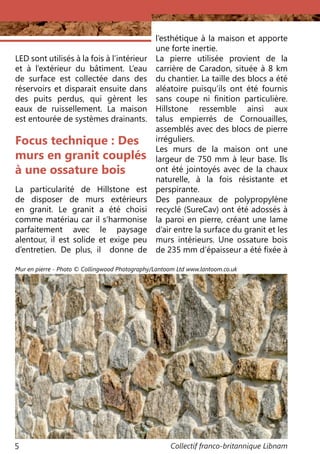

Mur en pierre - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk
www.libnam.eu 6
Freins et leviers
Les murs de granit étant
fondamentaux pour la réussite
de ce bâtiment, Jason devait
pouvoir compter sur un maçon
très expérimenté. Ce n’était pas
simple d’en identifier car très peu
de maisons ont été construites
en granit au cours des dernières
décennies.
Jason a donc lancé un appel
d’offres pour les travaux et choisi
de travailler avec Leighton Paull, qui
connait bien les murs traditionnels
de Cornouailles, bien qu’il n’en ait
jamais fait usage en construction
neuve.
L’expérience d’Hillstone a été
l’occasion de parfaire certaines
techniques, notamment pour les
parties comportant des pierres
d’angle.
Des modèles basés sur des calculs
mathématiques ont même été
l’intérieur de cette 1ère enveloppe,
protégée par une membrane
respirante et un frein- vapeur.
L’ossature bois est isolée avec 240
mm d’isolant minéral (Earthwool),
auquel a été ajouté des panneaux
d’isolation haute performance
(Recticel) de 50 mm. L’étanchéité à
l’air est assurée par des membranes
(Intello – Pro Clima) posées avec
soin et scellées par des bandes
adhésives.

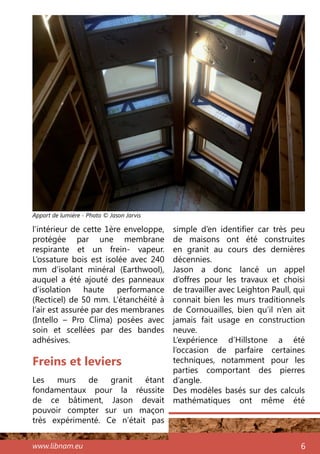

Apport de lumière - Photo © Jason Jarvis
Collectif franco-britannique Libnam7
réalisés pour optimiser le montage
des murs en granit.
Leurélévationanécessitélaprésence
sur chantier de trois maçons et d’un
manœuvre, pendant quatre mois.
L’installation des membranes
d’étanchéité à l’air et des bandes
adhésives a permis d’obtenir une
enveloppe très peu perméable
à l’air. Couplée à l’inertie des
murs en pierre, qui fournissent
des températures intérieures
constantes, elle apporte un confort
élevé aux habitants.
Cependant, en effectuant ces
tâches lui-même, Jason a pris
conscience que cette mise en
œuvre de l’étanchéité à l’air
était longue et fastidieuse. C’est
pourquoi il est en train de mettre
au point de nouveaux procédés
qui permettraient l’obtention d’une
bonne performance thermique sans
utiliser de membranes.
La façade sud de Hillstone est
vitrée sur toute la hauteur des deux
étages. Elle a été dessinée ainsi pour
maximiser l’esthétique et offrir une
vue imprenable sur l’extérieur.
La taille des panneaux atteint
toutefois la limite des dimensions
habituellement utilisées dans la
construction résidentielle. Certains
panneaux de verre ont bougé,
rendant nécessaire la pose de
fixations supplémentaires, afin de
supporter le poids des baies.

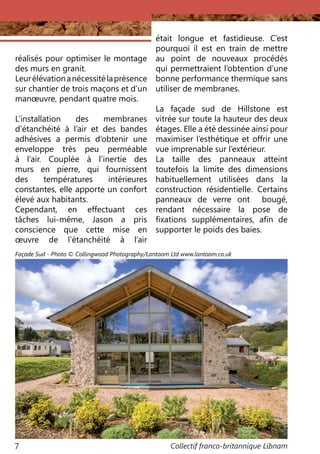

Façade Sud - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk
8
Intervenants
Propriétaire, architecte et coordinateur du
chantier : Jason Jarvis
Ingénieur structure : MBA consulting
engineers
Maçonnerie pierre : Leighton Paull
Terrassement : Mark Richards Plant Hire
Ossature bois : Tru Homes Ltd
Toiture : Marnick Roofing
Fournisseur de fenêtres : Velfac Ltd
Fournisseur de pierres : Lantoom Quarry
Ltd
Membranes et bandes adhésives :
Ecological Building Systems Ltd
Coûts
Le coût total s’élève à 1 263 € / m²
soit 284 000 € (avec une part
d’autoconstruction) pour 225 m² de
surface.
Matériaux et main d’œuvre pour 150 m² de
murs en granit : 25 260 € .
Le brûleur à biomasse a permis aux
propriétaires de bénéficier, en 2014,
des mesures financières incitatives du
gouvernement britannique en faveur des
énergies renouvelables.
Hillstone était en cours d’achèvement lors de l’écriture de cet ouvrage,
donc non encore occupée. Les mesures n’étaient pas disponibles. Des
observations empiriques indiquent de bonnes propriétés thermiques, avec
le maintien d’une température constante et agréable. Les fenêtres et les
joints sont parfaitement calfeutrés et l’apport solaire passif de la façade
sud joue bien son rôle.
Performances globales

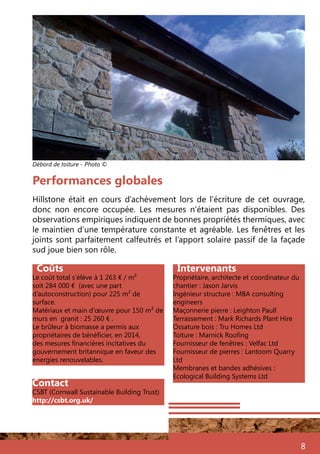

Débord de toiture - Photo ©
Contact
CSBT (Cornwall Sustainable Building Trust)
http://csbt.org.uk/

Contenu connexe

Tendances

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR
libnam

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr
libnam

Dingle dell-fr
Dingle dell-frDingle dell-fr
Dingle dell-fr
libnam

Cornwall air ambulance trust fr
Cornwall air ambulance trust   frCornwall air ambulance trust   fr
Cornwall air ambulance trust fr
libnam

Carimalo fr
Carimalo   frCarimalo   fr
Carimalo fr
libnam

L'auberge de la maison neuve-fr
L'auberge de la maison neuve-frL'auberge de la maison neuve-fr
L'auberge de la maison neuve-fr
libnam

Mellé-fr
Mellé-frMellé-fr
Mellé-fr
libnam

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Fiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-BackFiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-Back
Université Laval

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr
libnam

Muël fr
Muël   frMuël   fr
Muël fr
libnam

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010
VMZINC

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr
libnam

Fiche - Bâtiments exemplaires - Édifice Telus
Fiche - Bâtiments exemplaires - Édifice Telus Fiche - Bâtiments exemplaires - Édifice Telus
Fiche - Bâtiments exemplaires - Édifice Telus
Université Laval

Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM ArchitectesFiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Université Laval

Fiche - Bâtiments exemplaires - Siège social de La Capitale
Fiche - Bâtiments exemplaires - Siège social de La CapitaleFiche - Bâtiments exemplaires - Siège social de La Capitale
Fiche - Bâtiments exemplaires - Siège social de La Capitale
Université Laval

Fiche - Bâtiments exemplaires - Place de l'Escarpement
Fiche - Bâtiments exemplaires - Place de l'EscarpementFiche - Bâtiments exemplaires - Place de l'Escarpement
Fiche - Bâtiments exemplaires - Place de l'Escarpement
Université Laval

Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération
Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopérationFiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération
Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération
Université Laval

Fiche - Bâtiments exemplaires - Complexe de soccer Chauveau
Fiche - Bâtiments exemplaires -  Complexe de soccer ChauveauFiche - Bâtiments exemplaires -  Complexe de soccer Chauveau
Fiche - Bâtiments exemplaires - Complexe de soccer Chauveau
Université Laval


Tendances (19)

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr

Dingle dell-fr
Dingle dell-frDingle dell-fr
Dingle dell-fr

Cornwall air ambulance trust fr
Cornwall air ambulance trust   frCornwall air ambulance trust   fr
Cornwall air ambulance trust fr

Carimalo fr
Carimalo   frCarimalo   fr
Carimalo fr

L'auberge de la maison neuve-fr
L'auberge de la maison neuve-frL'auberge de la maison neuve-fr
L'auberge de la maison neuve-fr

Mellé-fr
Mellé-frMellé-fr
Mellé-fr

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Fiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-BackFiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-Back

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr

Muël fr
Muël   frMuël   fr
Muël fr

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr

Fiche - Bâtiments exemplaires - Édifice Telus
Fiche - Bâtiments exemplaires - Édifice Telus Fiche - Bâtiments exemplaires - Édifice Telus
Fiche - Bâtiments exemplaires - Édifice Telus

Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM ArchitectesFiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes

Fiche - Bâtiments exemplaires - Siège social de La Capitale
Fiche - Bâtiments exemplaires - Siège social de La CapitaleFiche - Bâtiments exemplaires - Siège social de La Capitale
Fiche - Bâtiments exemplaires - Siège social de La Capitale

Fiche - Bâtiments exemplaires - Place de l'Escarpement
Fiche - Bâtiments exemplaires - Place de l'EscarpementFiche - Bâtiments exemplaires - Place de l'Escarpement
Fiche - Bâtiments exemplaires - Place de l'Escarpement

Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération
Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopérationFiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération
Fiche - Bâtiments exemplaires - Tour de la Cité Desjardins de la coopération

Fiche - Bâtiments exemplaires - Complexe de soccer Chauveau
Fiche - Bâtiments exemplaires -  Complexe de soccer ChauveauFiche - Bâtiments exemplaires -  Complexe de soccer Chauveau
Fiche - Bâtiments exemplaires - Complexe de soccer Chauveau


En vedette

Taller de cine_2011
Taller de cine_2011Taller de cine_2011
Taller de cine_2011
Alejandra Troncoso

Programa Otura para la Gente
Programa Otura para la GentePrograma Otura para la Gente
Programa Otura para la Gente
Luis Lopez

Invitation colloque "Passions, Océans : quels océans pour demain ?"
Invitation colloque "Passions, Océans : quels océans pour demain ?"Invitation colloque "Passions, Océans : quels océans pour demain ?"
Invitation colloque "Passions, Océans : quels océans pour demain ?"
Mercator Ocean International

Visite études programme novembre2014 - paille et chanvre
Visite études programme novembre2014 - paille et chanvreVisite études programme novembre2014 - paille et chanvre
Visite études programme novembre2014 - paille et chanvre
libnam

Dispositif MOBIDOC - Mohamed Arbi BEN YOUNES
Dispositif MOBIDOC - Mohamed Arbi BEN YOUNESDispositif MOBIDOC - Mohamed Arbi BEN YOUNES
Dispositif MOBIDOC - Mohamed Arbi BEN YOUNES
Mohamed Larbi BEN YOUNES

N523 01
N523 01N523 01
N523 01
reefreef

Rapport annuel 2009 2010
Rapport annuel 2009 2010Rapport annuel 2009 2010
Rapport annuel 2009 2010
Ressources Entreprises

Msw2003
Msw2003Msw2003
Msw2003
marujo2008

Saint léry fr
Saint léry   frSaint léry   fr
Saint léry fr
libnam

Wout parijs
Wout parijsWout parijs
Wout parijs
WoutResseler

La newsletter de mgrh 13
La newsletter de mgrh 13La newsletter de mgrh 13
La newsletter de mgrh 13
CABINET MGRH

Mémoire en réplique récapitulatif équipe de Toulouse
Mémoire en réplique récapitulatif équipe de ToulouseMémoire en réplique récapitulatif équipe de Toulouse
Mémoire en réplique récapitulatif équipe de Toulouse
Laurent BENOIT

Presentación Mirra - Feb 2013
Presentación Mirra - Feb 2013Presentación Mirra - Feb 2013
Presentación Mirra - Feb 2013
Lur Gozoa

Les trésors de la cuisine italienne
Les trésors de la cuisine italienneLes trésors de la cuisine italienne
Les trésors de la cuisine italienne
Annalisa Curatolo

El caso del Software Público para el Desarrollo
El caso del Software Público para el DesarrolloEl caso del Software Público para el Desarrollo
El caso del Software Público para el Desarrollo
Fundación CiGob

programme pédagogique bauge, chaux et paille
programme pédagogique bauge, chaux et pailleprogramme pédagogique bauge, chaux et paille
programme pédagogique bauge, chaux et paille
libnam

Les trésor scientifiques italiens
Les trésor scientifiques italiensLes trésor scientifiques italiens
Les trésor scientifiques italiens
Annalisa Curatolo

Recruter un leader
Recruter un leaderRecruter un leader
Recruter un leader
Antje (Anne) Koch

IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015
IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015
IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015
IBM France Lab

Mateo f budinich curriculum-2013
Mateo f budinich curriculum-2013Mateo f budinich curriculum-2013
Mateo f budinich curriculum-2013
Mateo Budinich


En vedette (20)

Taller de cine_2011
Taller de cine_2011Taller de cine_2011
Taller de cine_2011

Programa Otura para la Gente
Programa Otura para la GentePrograma Otura para la Gente
Programa Otura para la Gente

Invitation colloque "Passions, Océans : quels océans pour demain ?"
Invitation colloque "Passions, Océans : quels océans pour demain ?"Invitation colloque "Passions, Océans : quels océans pour demain ?"
Invitation colloque "Passions, Océans : quels océans pour demain ?"

Visite études programme novembre2014 - paille et chanvre
Visite études programme novembre2014 - paille et chanvreVisite études programme novembre2014 - paille et chanvre
Visite études programme novembre2014 - paille et chanvre

Dispositif MOBIDOC - Mohamed Arbi BEN YOUNES
Dispositif MOBIDOC - Mohamed Arbi BEN YOUNESDispositif MOBIDOC - Mohamed Arbi BEN YOUNES
Dispositif MOBIDOC - Mohamed Arbi BEN YOUNES

N523 01
N523 01N523 01
N523 01

Rapport annuel 2009 2010
Rapport annuel 2009 2010Rapport annuel 2009 2010
Rapport annuel 2009 2010

Msw2003
Msw2003Msw2003
Msw2003

Saint léry fr
Saint léry   frSaint léry   fr
Saint léry fr

Wout parijs
Wout parijsWout parijs
Wout parijs

La newsletter de mgrh 13
La newsletter de mgrh 13La newsletter de mgrh 13
La newsletter de mgrh 13

Mémoire en réplique récapitulatif équipe de Toulouse
Mémoire en réplique récapitulatif équipe de ToulouseMémoire en réplique récapitulatif équipe de Toulouse
Mémoire en réplique récapitulatif équipe de Toulouse

Presentación Mirra - Feb 2013
Presentación Mirra - Feb 2013Presentación Mirra - Feb 2013
Presentación Mirra - Feb 2013

Les trésors de la cuisine italienne
Les trésors de la cuisine italienneLes trésors de la cuisine italienne
Les trésors de la cuisine italienne

El caso del Software Público para el Desarrollo
El caso del Software Público para el DesarrolloEl caso del Software Público para el Desarrollo
El caso del Software Público para el Desarrollo

programme pédagogique bauge, chaux et paille
programme pédagogique bauge, chaux et pailleprogramme pédagogique bauge, chaux et paille
programme pédagogique bauge, chaux et paille

Les trésor scientifiques italiens
Les trésor scientifiques italiensLes trésor scientifiques italiens
Les trésor scientifiques italiens

Recruter un leader
Recruter un leaderRecruter un leader
Recruter un leader

IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015
IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015
IBM Paris Bluemix Meetup #12 - Ecole 42 - 9 décembre 2015

Mateo f budinich curriculum-2013
Mateo f budinich curriculum-2013Mateo f budinich curriculum-2013
Mateo f budinich curriculum-2013


Similaire à Hillstone-fr

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven fr
libnam

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR
libnam

Malcolm's golf shop fr
Malcolm's golf shop   frMalcolm's golf shop   fr
Malcolm's golf shop fr
libnam

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?
Julien Durand

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?
Sciences Environnement

Construction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fffConstruction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fff
HassanAzizi7

Vues du Zinc n° 57 – novembre 2015
Vues du Zinc n° 57 – novembre 2015Vues du Zinc n° 57 – novembre 2015
Vues du Zinc n° 57 – novembre 2015
VMZINC

Smictom du pays de fougères fr
Smictom du pays de fougères   frSmictom du pays de fougères   fr
Smictom du pays de fougères fr
libnam

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011
dida91

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques
Ahmed Touati

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation
GENICIMO

Burj alarab.FR
Burj alarab.FRBurj alarab.FR
Burj alarab.FR
arch ettouh

Publireportage Bluetek smart France
Publireportage Bluetek smart FrancePublireportage Bluetek smart France
Publireportage Bluetek smart France
Katia Schlich


Similaire à Hillstone-fr (15)

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven fr

Technique
TechniqueTechnique
Technique

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR

Malcolm's golf shop fr
Malcolm's golf shop   frMalcolm's golf shop   fr
Malcolm's golf shop fr

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?

Construction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fffConstruction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fff

Vues du Zinc n° 57 – novembre 2015
Vues du Zinc n° 57 – novembre 2015Vues du Zinc n° 57 – novembre 2015
Vues du Zinc n° 57 – novembre 2015

Smictom du pays de fougères fr
Smictom du pays de fougères   frSmictom du pays de fougères   fr
Smictom du pays de fougères fr

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation

Burj alarab.FR
Burj alarab.FRBurj alarab.FR
Burj alarab.FR

Publireportage Bluetek smart France
Publireportage Bluetek smart FrancePublireportage Bluetek smart France
Publireportage Bluetek smart France


Plus de libnam

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction
libnam

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable
libnam

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs
libnam

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives
libnam

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe
libnam

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam
libnam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020
libnam

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england
libnam

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england
libnam

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre
libnam

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas
libnam

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet
libnam

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille
libnam

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
libnam

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
libnam

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille
libnam

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté
libnam

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états
libnam

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché
libnam

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
libnam


Plus de libnam (20)

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels


Dernier

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
siemaillard

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION
Sékou Oumar SYLLA


Dernier (14)

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION


Hillstone-fr

  • 1. 130 Une maison contemporaine, économe en énergie avec des murs massifs en granit local. Le granit, matériau de construction présent dans le sol des Cornouailles britanniques, a marqué de son empreinte le patrimoine bâti du comté. Tout au long du 20ème siècle, le granit est pourtant tombé en désuétude, au profit de matériaux modernes, plus légers et moins chers. Peu de bâtiments sont parvenus à combiner de solides murs en granit avec une approche moderne de l’étanchéité à l’air et de l’efficacité énergétique. C’est pourtant le défi relevé par l’architecte Jason Jarvis, à Hillstone. Présentation Truro Exeter St Austell Hillstone Vue d’ensemble - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk Chronologie Permis de construire validé en mai 2011. Construction de 2011 à 2014.
  • 2. www.libnam.eu 2 Contexte Jason a mené le projet et travaillé sur place pendant une période de trois ans, de 2011 à 2014. Son objectif était de parvenir à une forte expression architecturale, alliant le granit et l’ardoise traditionnels de Cornouailles aux normes actuelles, en matière de performance thermique. La maison possède une superficie de 225 m² et occupe une parcelle de 3000 m². Le terrain est relativement plat et d’une taille suffisante pour autoriser un degré de liberté dans la conception. Un grand soin a été apporté afin que l’habitation s’intègre harmonieusement dans le village et dans le paysage. Par exemple la partie basse de la maison se situe sous la surface du sol originel, de manière à bénéficier d’un volume habitable important, sans donner l’impression de dimensions démesurées. De plus, la ligne de toit possède différents niveaux, qui brisent la forme massive du bâti. Egalement, une tour d’escalier est placée entre les deux niveaux du toit, faisant écho aux cheminées traditionnelles des maisons voisines. A chaque étape de construction, les matériaux disponibles sur le site ont été réutilisés ou recyclés, lorsque c’était possible. Plan © Jason Jarvis N
  • 3. Collectif franco-britannique Libnam3 Par exemple, la terre extraite du lieu a été réutilisée pour l’aménagement paysager et la création de talus empierrés en bordure du terrain, conformément à la tradition cornouaillaise. Autre exemple  : du granulat de pierre utilisé pour un chemin d’accès temporaire a été réutilisé pour les sentiers et contrôler les mauvaises herbes. D’ailleurs, aucune benne à déchets n’a été installée sur ​​place pendant la construction et la quantité de résidus a été minimisée par une gestion optimale des commandes de matériaux. Système constructif Les murs extérieurs du bâtiment sont en granit avec des joints à la chaux naturelle. Une ossature bois très bien isolée a été posée à l’intérieur de la coque de granit. La toiture est en ardoise naturelle, y compris le faîtage et les rives. La charpente a été réalisée avec des sections de bois de 245 mm. Un pare-pluie (Tyvek) protège 240 mm de laine minérale (Earthwool). Le sol du rez-de-chaussée est composé d’une dalle en béton coulé. Elle a été isolée avec des panneaux de 175 mm d’isolant industriel (Recticel), revêtue d’une chape à base de sulfate de calcium Coupe © Jason Jarvis
  • 4. www.libnam.eu 4 d’une épaisseur de 40 mm. Hillstone a été protégé du radon, un gaz naturel radioactif, par une barrière anti-radon soudée au- dessus de la dalle de béton. La conception du bâtiment repose sur des matériaux à fort pouvoir isolant, ayant des valeurs U pour les sols, les murs et le toit compris entre 0,1 et 0,13 W/m²K. En outre, l’enveloppe est très étanche à l’air. L’efficacité thermique du bâtiment est renforcée par l’absence d’ouvertures en façade nord et par une large baie vitrée sur toute la hauteur des deux étages de la façade sud, favorisant l’entrée d’énergie solaire passive. De larges débords de toit, en particulier sur la façade sud, créent naturellement de l’ombre ce qui rend inutile la climatisation. La ventilation est assurée par un système de «  ventilation naturelle hygroréglable et intelligente  » (PSV ™) qui, combinée à des lanterneaux situés au-dessus de la tour d’escalier pour créer un « effet de cheminée », renouvelle l’air sans utiliser d’électricité. L’eau chaude et le chauffage sont fournis, en hiver, par une chaudière à biomasse de 26 kW. En été, des panneaux solaires thermiques sont utilisés pour l’eau chaude. Les espaces de vie sont conçus pour permettre à la chaleur de circuler facilement dans l’ensemble de l’habitation. Les chambres et les salles de bain ont été volontairement limitées en taille pour être plus faciles à chauffer. Des éclairages à Tour de l’escalier - Photo © Jason Jarvis
  • 5. Collectif franco-britannique Libnam5 Focus technique : Des murs en granit couplés à une ossature bois La particularité de Hillstone est de disposer de murs extérieurs en granit. Le granit a été choisi comme matériau car il s’harmonise parfaitement avec le paysage alentour, il est solide et exige peu d’entretien. De plus, il donne de l’esthétique à la maison et apporte une forte inertie. La pierre utilisée provient de la carrière de Caradon, située à 8 km du chantier. La taille des blocs a été aléatoire puisqu’ils ont été fournis sans coupe ni finition particulière. Hillstone ressemble ainsi aux talus empierrés de Cornouailles, assemblés avec des blocs de pierre irréguliers. Les murs de la maison ont une largeur de 750 mm à leur base. Ils ont été jointoyés avec de la chaux naturelle, à la fois résistante et perspirante. Des panneaux de polypropylène recyclé (SureCav) ont été adossés à la paroi en pierre, créant une lame d’air entre la surface du granit et les murs intérieurs. Une ossature bois de 235 mm d’épaisseur a été fixée à LED sont utilisés à la fois à l’intérieur et à l’extérieur du bâtiment. L’eau de surface est collectée dans des réservoirs et disparait ensuite dans des puits perdus, qui gèrent les eaux de ruissellement. La maison est entourée de systèmes drainants. Mur en pierre - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk
  • 6. www.libnam.eu 6 Freins et leviers Les murs de granit étant fondamentaux pour la réussite de ce bâtiment, Jason devait pouvoir compter sur un maçon très expérimenté. Ce n’était pas simple d’en identifier car très peu de maisons ont été construites en granit au cours des dernières décennies. Jason a donc lancé un appel d’offres pour les travaux et choisi de travailler avec Leighton Paull, qui connait bien les murs traditionnels de Cornouailles, bien qu’il n’en ait jamais fait usage en construction neuve. L’expérience d’Hillstone a été l’occasion de parfaire certaines techniques, notamment pour les parties comportant des pierres d’angle. Des modèles basés sur des calculs mathématiques ont même été l’intérieur de cette 1ère enveloppe, protégée par une membrane respirante et un frein- vapeur. L’ossature bois est isolée avec 240 mm d’isolant minéral (Earthwool), auquel a été ajouté des panneaux d’isolation haute performance (Recticel) de 50 mm. L’étanchéité à l’air est assurée par des membranes (Intello – Pro Clima) posées avec soin et scellées par des bandes adhésives. Apport de lumière - Photo © Jason Jarvis
  • 7. Collectif franco-britannique Libnam7 réalisés pour optimiser le montage des murs en granit. Leurélévationanécessitélaprésence sur chantier de trois maçons et d’un manœuvre, pendant quatre mois. L’installation des membranes d’étanchéité à l’air et des bandes adhésives a permis d’obtenir une enveloppe très peu perméable à l’air. Couplée à l’inertie des murs en pierre, qui fournissent des températures intérieures constantes, elle apporte un confort élevé aux habitants. Cependant, en effectuant ces tâches lui-même, Jason a pris conscience que cette mise en œuvre de l’étanchéité à l’air était longue et fastidieuse. C’est pourquoi il est en train de mettre au point de nouveaux procédés qui permettraient l’obtention d’une bonne performance thermique sans utiliser de membranes. La façade sud de Hillstone est vitrée sur toute la hauteur des deux étages. Elle a été dessinée ainsi pour maximiser l’esthétique et offrir une vue imprenable sur l’extérieur. La taille des panneaux atteint toutefois la limite des dimensions habituellement utilisées dans la construction résidentielle. Certains panneaux de verre ont bougé, rendant nécessaire la pose de fixations supplémentaires, afin de supporter le poids des baies. Façade Sud - Photo © Collingwood Photography/Lantoom Ltd www.lantoom.co.uk
  • 8. 8 Intervenants Propriétaire, architecte et coordinateur du chantier : Jason Jarvis Ingénieur structure : MBA consulting engineers Maçonnerie pierre : Leighton Paull Terrassement : Mark Richards Plant Hire Ossature bois : Tru Homes Ltd Toiture : Marnick Roofing Fournisseur de fenêtres : Velfac Ltd Fournisseur de pierres : Lantoom Quarry Ltd Membranes et bandes adhésives : Ecological Building Systems Ltd Coûts Le coût total s’élève à 1 263 € / m² soit 284 000 € (avec une part d’autoconstruction) pour 225 m² de surface. Matériaux et main d’œuvre pour 150 m² de murs en granit : 25 260 € . Le brûleur à biomasse a permis aux propriétaires de bénéficier, en 2014, des mesures financières incitatives du gouvernement britannique en faveur des énergies renouvelables. Hillstone était en cours d’achèvement lors de l’écriture de cet ouvrage, donc non encore occupée. Les mesures n’étaient pas disponibles. Des observations empiriques indiquent de bonnes propriétés thermiques, avec le maintien d’une température constante et agréable. Les fenêtres et les joints sont parfaitement calfeutrés et l’apport solaire passif de la façade sud joue bien son rôle. Performances globales Débord de toiture - Photo © Contact CSBT (Cornwall Sustainable Building Trust) http://csbt.org.uk/
