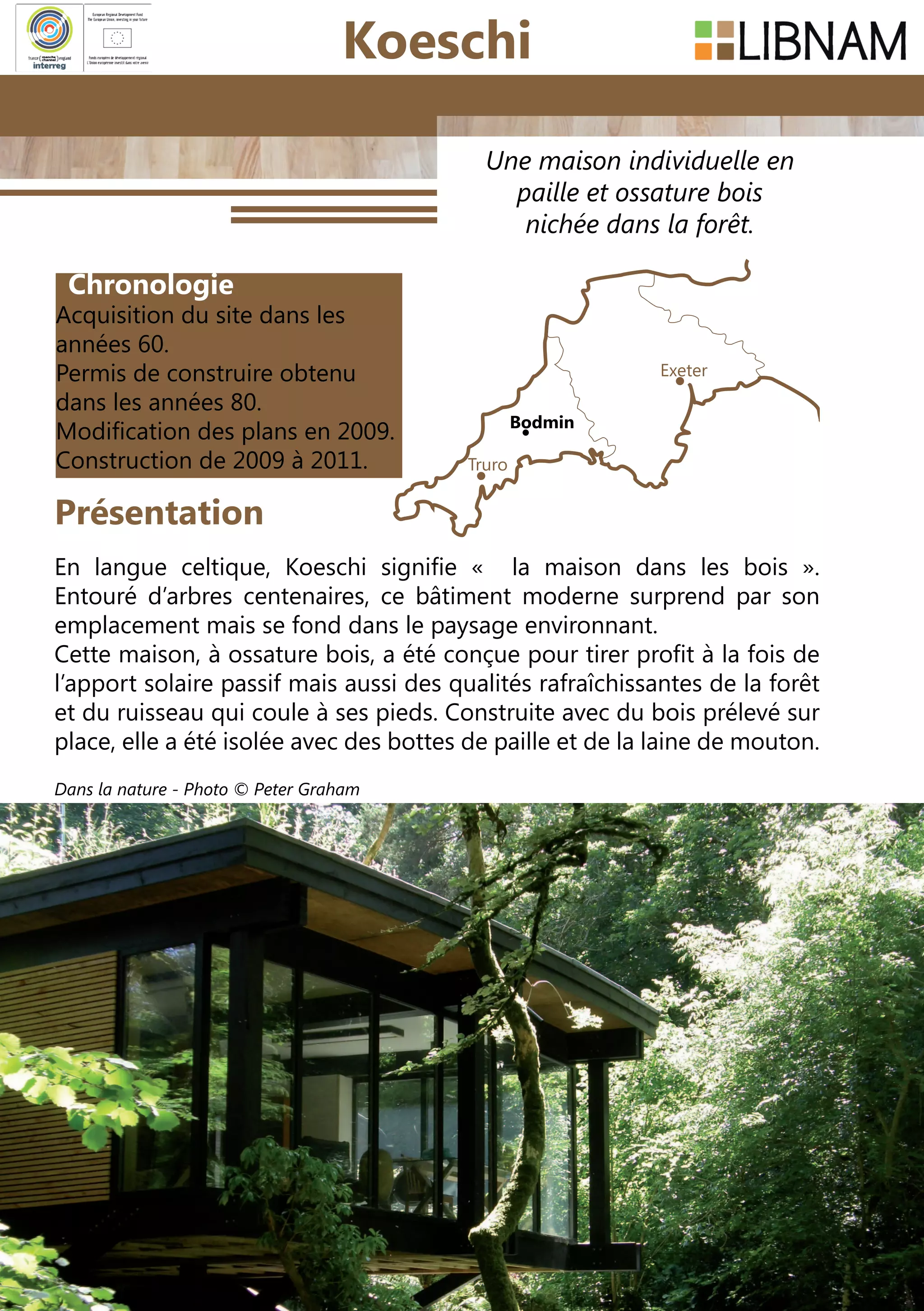

Une maison individuelle en
paille et ossature bois
nichée dans la forêt.
En langue celtique, Koeschi signifie «  la maison dans les bois  ».
Entouré d’arbres centenaires, ce bâtiment moderne surprend par son
emplacement mais se fond dans le paysage environnant.
Cette maison, à ossature bois, a été conçue pour tirer profit à la fois de
l’apport solaire passif mais aussi des qualités rafraîchissantes de la forêt
et du ruisseau qui coule à ses pieds. Construite avec du bois prélevé sur
place, elle a été isolée avec des bottes de paille et de la laine de mouton.
Présentation
Truro
Exeter
Bodmin
Koeschi
Chronologie
Acquisition du site dans les
années 60.
Permis de construire obtenu
dans les années 80.
Modification des plans en 2009.
Construction de 2009 à 2011.
Dans la nature - Photo © Peter Graham
www.libnam.eu 2

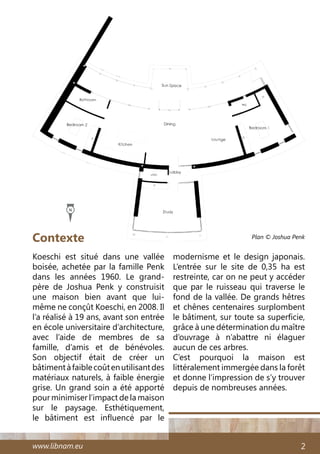

Koeschi est situé dans une vallée
boisée, achetée par la famille Penk
dans les années 1960. Le grand-
père de Joshua Penk y construisit
une maison bien avant que lui-
même ne conçût Koeschi, en 2008. Il
l’a réalisé à 19 ans, avant son entrée
en école universitaire d’architecture,
avec l’aide de membres de sa
famille, d’amis et de bénévoles.
Son objectif était de créer un
bâtimentàfaiblecoûtenutilisantdes
matériaux naturels, à faible énergie
grise. Un grand soin a été apporté
pour minimiser l’impact de la maison
sur le paysage. Esthétiquement,
le bâtiment est influencé par le
modernisme et le design japonais.
L’entrée sur le site de 0,35 ha est
restreinte, car on ne peut y accéder
que par le ruisseau qui traverse le
fond de la vallée. De grands hêtres
et chênes centenaires surplombent
le bâtiment, sur toute sa superficie,
grâce à une détermination du maître
d’ouvrage à n’abattre ni élaguer
aucun de ces arbres.
C’est pourquoi la maison est
littéralement immergée dans la forêt
et donne l’impression de s’y trouver
depuis de nombreuses années.
Contexte Plan © Joshua Penk
N
Collectif franco-britannique Libnam3

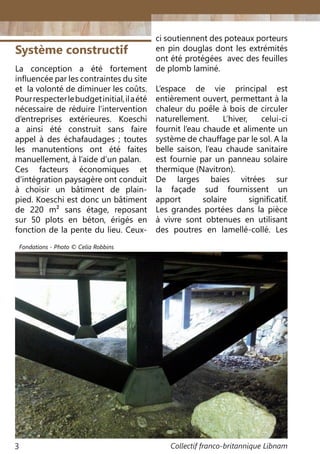

Système constructif
La conception a été fortement
influencée par les contraintes du site
et la volonté de diminuer les coûts.
Pourrespecterlebudgetinitial,ilaété
nécessaire de réduire l’intervention
d’entreprises extérieures. Koeschi
a ainsi été construit sans faire
appel à des échafaudages  ; toutes
les manutentions ont été faites
manuellement, à l’aide d’un palan.
Ces facteurs économiques et
d’intégration paysagère ont conduit
à choisir un bâtiment de plain-
pied. Koeschi est donc un bâtiment
de 220 m² sans étage, reposant
sur 50 plots en béton, érigés en
fonction de la pente du lieu. Ceux-
ci soutiennent des poteaux porteurs
en pin douglas dont les extrémités
ont été protégées avec des feuilles
de plomb laminé.
L’espace de vie principal est
entièrement ouvert, permettant à la
chaleur du poêle à bois de circuler
naturellement. L’hiver, celui-ci
fournit l’eau chaude et alimente un
système de chauffage par le sol. A la
belle saison, l’eau chaude sanitaire
est fournie par un panneau solaire
thermique (Navitron).
De larges baies vitrées sur
la façade sud fournissent un
apport solaire significatif.
Les grandes portées dans la pièce
à vivre sont obtenues en utilisant
des poutres en lamellé-collé. Les
Fondations - Photo © Celia Robbins
www.libnam.eu 4

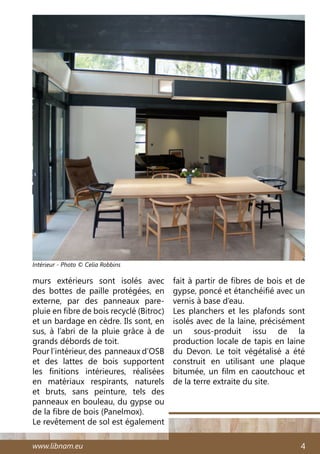

murs extérieurs sont isolés avec
des bottes de paille protégées, en
externe, par des panneaux pare-
pluie en fibre de bois recyclé (Bitroc)
et un bardage en cèdre. Ils sont, en
sus, à l’abri de la pluie grâce à de
grands débords de toit.
Pour l’intérieur, des panneaux d’OSB
et des lattes de bois supportent
les finitions intérieures, réalisées
en matériaux respirants, naturels
et bruts, sans peinture, tels des
panneaux en bouleau, du gypse ou
de la fibre de bois (Panelmox).
Le revêtement de sol est également
fait à partir de fibres de bois et de
gypse, poncé et étanchéifié avec un
vernis à base d’eau.
Les planchers et les plafonds sont
isolés avec de la laine, précisément
un sous-produit issu de la
production locale de tapis en laine
du Devon. Le toit végétalisé a été
construit en utilisant une plaque
bitumée, un film en caoutchouc et
de la terre extraite du site.
Intérieur - Photo © Celia Robbins
Collectif franco-britannique Libnam5

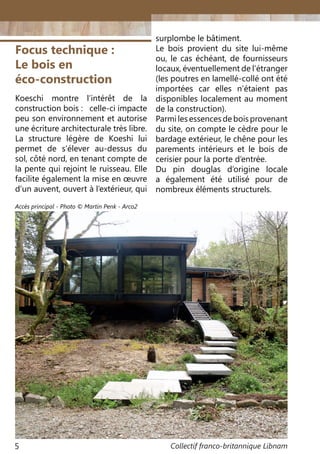

Focus technique :
Le bois en
éco-construction
Koeschi montre l’intérêt de la
construction bois : celle-ci impacte
peu son environnement et autorise
une écriture architecturale très libre.
La structure légère de Koeshi lui
permet de s’élever au-dessus du
sol, côté nord, en tenant compte de
la pente qui rejoint le ruisseau. Elle
facilite également la mise en œuvre
d’un auvent, ouvert à l’extérieur, qui
surplombe le bâtiment.
Le bois provient du site lui-même
ou, le cas échéant, de fournisseurs
locaux, éventuellement de l’étranger
(les poutres en lamellé-collé ont été
importées car elles n’étaient pas
disponibles localement au moment
de la construction).
Parmilesessencesdeboisprovenant
du site, on compte le cèdre pour le
bardage extérieur, le chêne pour les
parements intérieurs et le bois de
cerisier pour la porte d’entrée.
Du pin douglas d’origine locale
a également été utilisé pour de
nombreux éléments structurels.
Accès principal - Photo © Martin Penk - Arco2
www.libnam.eu 6

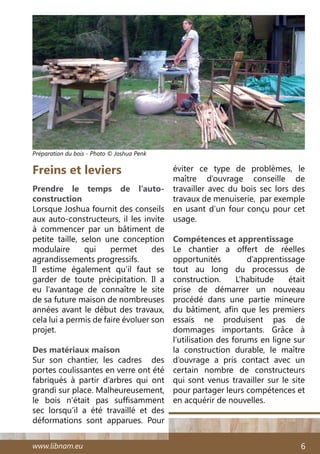

Freins et leviers
Prendre le temps de l’auto-
construction
Lorsque Joshua fournit des conseils
aux auto-constructeurs, il les invite
à commencer par un bâtiment de
petite taille, selon une conception
modulaire qui permet des
agrandissements progressifs.
Il estime également qu’il faut se
garder de toute précipitation. Il a
eu l’avantage de connaître le site
de sa future maison de nombreuses
années avant le début des travaux,
cela lui a permis de faire évoluer son
projet.
Des matériaux maison
Sur son chantier, les cadres des
portes coulissantes en verre ont été
fabriqués à partir d’arbres qui ont
grandi sur place. Malheureusement,
le bois n’était pas suffisamment
sec lorsqu’il a été travaillé et des
déformations sont apparues. Pour
éviter ce type de problèmes, le
maître d’ouvrage conseille de
travailler avec du bois sec lors des
travaux de menuiserie, par exemple
en usant d’un four conçu pour cet
usage.
Compétences et apprentissage
Le chantier a offert de réelles
opportunités d’apprentissage
tout au long du processus de
construction. L’habitude était
prise de démarrer un nouveau
procédé dans une partie mineure
du bâtiment, afin que les premiers
essais ne produisent pas de
dommages importants. Grâce à
l’utilisation des forums en ligne sur
la construction durable, le maître
d’ouvrage a pris contact avec un
certain nombre de constructeurs
qui sont venus travailler sur le site
pour partager leurs compétences et
en acquérir de nouvelles.
Préparation du bois - Photo © Joshua Penk
Collectif franco-britannique Libnam7

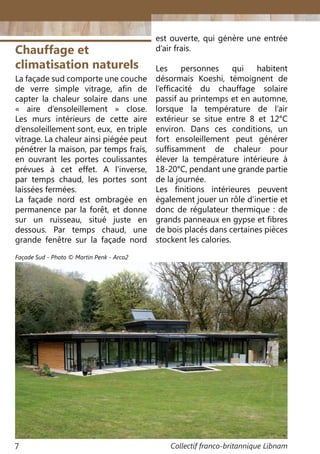

Chauffage et
climatisation naturels
La façade sud comporte une couche
de verre simple vitrage, afin de
capter la chaleur solaire dans une
«  aire d’ensoleillement » close.
Les murs intérieurs de cette aire
d’ensoleillement sont, eux, en triple
vitrage. La chaleur ainsi piégée peut
pénétrer la maison, par temps frais,
en ouvrant les portes coulissantes
prévues à cet effet. A l’inverse,
par temps chaud, les portes sont
laissées fermées.
La façade nord est ombragée en
permanence par la forêt, et donne
sur un ruisseau, situé juste en
dessous. Par temps chaud, une
grande fenêtre sur la façade nord
est ouverte, qui génère une entrée
d’air frais.
Les personnes qui habitent
désormais Koeshi, témoignent de
l’efficacité du chauffage solaire
passif au printemps et en automne,
lorsque la température de l’air
extérieur se situe entre 8 et 12°C
environ. Dans ces conditions, un
fort ensoleillement peut générer
suffisamment de chaleur pour
élever la température intérieure à
18-20°C, pendant une grande partie
de la journée.
Les finitions intérieures peuvent
également jouer un rôle d’inertie et
donc de régulateur thermique : de
grands panneaux en gypse et fibres
de bois placés dans certaines pièces
stockent les calories.
Façade Sud - Photo © Martin Penk - Arco2
8

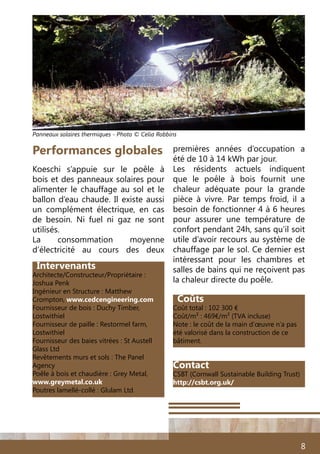

Intervenants
Architecte/Constructeur/Propriétaire :
Joshua Penk
Ingénieur en Structure : Matthew
Crompton, www.cedcengineering.com
Fournisseur de bois : Duchy Timber,
Lostwithiel
Fournisseur de paille : Restormel farm,
Lostwithiel
Fournisseur des baies vitrées : St Austell
Glass Ltd
Revêtements murs et sols : The Panel
Agency
Poêle à bois et chaudière : Grey Metal,
www.greymetal.co.uk
Poutres lamellé-collé : Glulam Ltd
Coûts
Coût total : 102 300 €
Coût/m² : 469€/m² (TVA incluse)
Note : le coût de la main d’œuvre n’a pas
été valorisé dans la construction de ce
bâtiment.
Koeschi s’appuie sur le poêle à
bois et des panneaux solaires pour
alimenter le chauffage au sol et le
ballon d’eau chaude. Il existe aussi
un complément électrique, en cas
de besoin. Ni fuel ni gaz ne sont
utilisés.
La consommation moyenne
d’électricité au cours des deux
Performances globales premières années d’occupation a
été de 10 à 14 kWh par jour.
Les résidents actuels indiquent
que le poêle à bois fournit une
chaleur adéquate pour la grande
pièce à vivre. Par temps froid, il a
besoin de fonctionner 4 à 6 heures
pour assurer une température de
confort pendant 24h, sans qu’il soit
utile d’avoir recours au système de
chauffage par le sol. Ce dernier est
intéressant pour les chambres et
salles de bains qui ne reçoivent pas
la chaleur directe du poêle.
Panneaux solaires thermiques - Photo © Celia Robbins
Contact
CSBT (Cornwall Sustainable Building Trust)
http://csbt.org.uk/

Contenu connexe

Tendances

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Construire une Maison Bois BBC
Construire une Maison Bois BBCConstruire une Maison Bois BBC
Construire une Maison Bois BBC
Asso La Parvole

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FRlibnam

Ecocase
EcocaseEcocase
Ecocase
Anna Borrelli

Guide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnementGuide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnement
Build Green

L'auberge de la maison neuve-fr
L'auberge de la maison neuve-frL'auberge de la maison neuve-fr
L'auberge de la maison neuve-fr
libnam

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr
libnam

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique
Mira Lavandier

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL
Build Green

Maison Positive
Maison PositiveMaison Positive
Maison Positive
jexpoz

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique
BOUZIDA Djihene

Amenagement des combles
Amenagement des comblesAmenagement des combles
Amenagement des combles
Mira Lavandier

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison
Mira Lavandier

Carimalo fr
Carimalo   frCarimalo   fr
Carimalo fr
libnam

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010
VMZINC

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven frlibnam

Guide maison-passive-hl
Guide maison-passive-hlGuide maison-passive-hl
Guide maison-passive-hl
Build Green

Maison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetaliseeMaison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetaliseeMira Lavandier


Tendances (19)

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Construire une Maison Bois BBC
Construire une Maison Bois BBCConstruire une Maison Bois BBC
Construire une Maison Bois BBC

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR

Ecocase
EcocaseEcocase
Ecocase

Guide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnementGuide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnement

L'auberge de la maison neuve-fr
L'auberge de la maison neuve-frL'auberge de la maison neuve-fr
L'auberge de la maison neuve-fr

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL

Maison Positive
Maison PositiveMaison Positive
Maison Positive

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique

Amenagement des combles
Amenagement des comblesAmenagement des combles
Amenagement des combles

Maison écolo.maison energie passive,matériaux
Maison écolo.maison energie passive,matériauxMaison écolo.maison energie passive,matériaux
Maison écolo.maison energie passive,matériaux

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison

Carimalo fr
Carimalo   frCarimalo   fr
Carimalo fr

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010

Coatleven fr
Coatleven   frCoatleven   fr
Coatleven fr

Guide maison-passive-hl
Guide maison-passive-hlGuide maison-passive-hl
Guide maison-passive-hl

Maison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetaliseeMaison bioclimatique-toiture-vegetalisee
Maison bioclimatique-toiture-vegetalisee


En vedette

Diapos conférences
Diapos conférencesDiapos conférences
Diapos conférencesD-Modules

Mur/Mur Campagne Isolation
Mur/Mur Campagne IsolationMur/Mur Campagne Isolation
Mur/Mur Campagne Isolation
idealconnaissances

Apologie du mur
Apologie du murApologie du mur
Apologie du mur
Axel Villechalane

Escaliers rampes & ascenseurs 03
Escaliers rampes & ascenseurs 03Escaliers rampes & ascenseurs 03
Escaliers rampes & ascenseurs 03Sami Sahli

Carrelet lamellé-collé en pin a crochets
Carrelet lamellé-collé en pin a crochetsCarrelet lamellé-collé en pin a crochets
Carrelet lamellé-collé en pin a crochets
Catalan Institute of Wood (INCAFUST)

Murs En Pierre
Murs En PierreMurs En Pierre
Murs En Pierre
jexpoz

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriquésSami Sahli

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenementsSami Sahli

Préparer un exposé scientifique
Préparer un exposé scientifiquePréparer un exposé scientifique
Préparer un exposé scientifique
Mido Ahmed

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserieSami Sahli

Le bois et lamellé collé
Le bois et lamellé colléLe bois et lamellé collé
Le bois et lamellé colléHiba Architecte

Revetements murs et sols
Revetements murs et solsRevetements murs et sols
Revetements murs et sols
Nour El Houda Mchr

Pierre dans le bois
Pierre dans le boisPierre dans le bois
Pierre dans le boisAna1209

Presentación lur gozoa junio 2011
Presentación lur gozoa junio 2011Presentación lur gozoa junio 2011
Presentación lur gozoa junio 2011
Lur Gozoa

Educacion hombre
Educacion hombreEducacion hombre
Educacion hombre
Fabián Inostroza

Diapo milgram v3.0
Diapo milgram v3.0Diapo milgram v3.0
Diapo milgram v3.0
Jules Parent

Programme "Tous aux Capucins"
Programme "Tous aux Capucins"Programme "Tous aux Capucins"
Programme "Tous aux Capucins"
AteliersdesCapucins

3 Datos que debes conocer | Promociones Efectivas Pt.2
3 Datos que debes conocer | Promociones Efectivas Pt.23 Datos que debes conocer | Promociones Efectivas Pt.2
3 Datos que debes conocer | Promociones Efectivas Pt.2
Arteaga Arteaga

New Work Models - horizon 2020
New Work Models -  horizon 2020New Work Models -  horizon 2020
New Work Models - horizon 2020
carol Benzacar


En vedette (20)

Diapos conférences
Diapos conférencesDiapos conférences
Diapos conférences

Mur/Mur Campagne Isolation
Mur/Mur Campagne IsolationMur/Mur Campagne Isolation
Mur/Mur Campagne Isolation

Apologie du mur
Apologie du murApologie du mur
Apologie du mur

Escaliers rampes & ascenseurs 03
Escaliers rampes & ascenseurs 03Escaliers rampes & ascenseurs 03
Escaliers rampes & ascenseurs 03

Carrelet lamellé-collé en pin a crochets
Carrelet lamellé-collé en pin a crochetsCarrelet lamellé-collé en pin a crochets
Carrelet lamellé-collé en pin a crochets

Murs En Pierre
Murs En PierreMurs En Pierre
Murs En Pierre

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriqués

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenements

Préparer un exposé scientifique
Préparer un exposé scientifiquePréparer un exposé scientifique
Préparer un exposé scientifique

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Le bois et lamellé collé
Le bois et lamellé colléLe bois et lamellé collé
Le bois et lamellé collé

Revetements murs et sols
Revetements murs et solsRevetements murs et sols
Revetements murs et sols

Pierre dans le bois
Pierre dans le boisPierre dans le bois
Pierre dans le bois

Presentación lur gozoa junio 2011
Presentación lur gozoa junio 2011Presentación lur gozoa junio 2011
Presentación lur gozoa junio 2011

Educacion hombre
Educacion hombreEducacion hombre
Educacion hombre

Diapo milgram v3.0
Diapo milgram v3.0Diapo milgram v3.0
Diapo milgram v3.0

Programme "Tous aux Capucins"
Programme "Tous aux Capucins"Programme "Tous aux Capucins"
Programme "Tous aux Capucins"

3 Datos que debes conocer | Promociones Efectivas Pt.2
3 Datos que debes conocer | Promociones Efectivas Pt.23 Datos que debes conocer | Promociones Efectivas Pt.2
3 Datos que debes conocer | Promociones Efectivas Pt.2

New Work Models - horizon 2020
New Work Models -  horizon 2020New Work Models -  horizon 2020
New Work Models - horizon 2020


Similaire à Koeschi fr

Combien coute une extension en ossature bois (migné auxances). ppt copie
Combien coute une extension en ossature bois (migné auxances). ppt   copieCombien coute une extension en ossature bois (migné auxances). ppt   copie
Combien coute une extension en ossature bois (migné auxances). ppt copie
Bois et Paille

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR
libnam

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Mellé-fr
Mellé-frMellé-fr
Mellé-fr
libnam

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr
libnam

Fiche - Bâtiments exemplaires - Siège social de Maheu & Maheu
Fiche - Bâtiments exemplaires - Siège social de Maheu & MaheuFiche - Bâtiments exemplaires - Siège social de Maheu & Maheu
Fiche - Bâtiments exemplaires - Siège social de Maheu & Maheu
Université Laval

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr
libnam

Les eco logis-fr
Les eco logis-frLes eco logis-fr
Les eco logis-fr
libnam

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles
ecotime

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011dida91

Malcolm's golf shop fr
Malcolm's golf shop   frMalcolm's golf shop   fr
Malcolm's golf shop frlibnam

Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM ArchitectesFiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Université Laval

SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx
SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptxSOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx
SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx
ssuser3bf7de

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?
Sciences Environnement

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?
Julien Durand

Muël fr
Muël   frMuël   fr
Muël fr
libnam

Construction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fffConstruction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fff
HassanAzizi7

Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014
Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014
Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014
libnam

Fiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-BackFiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-BackUniversité Laval

Fiche - Bâtiments exemplaires - Édifice Fondaction
Fiche - Bâtiments exemplaires - Édifice FondactionFiche - Bâtiments exemplaires - Édifice Fondaction
Fiche - Bâtiments exemplaires - Édifice Fondaction
Université Laval


Similaire à Koeschi fr (20)

Combien coute une extension en ossature bois (migné auxances). ppt copie
Combien coute une extension en ossature bois (migné auxances). ppt   copieCombien coute une extension en ossature bois (migné auxances). ppt   copie
Combien coute une extension en ossature bois (migné auxances). ppt copie

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Mellé-fr
Mellé-frMellé-fr
Mellé-fr

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr

Fiche - Bâtiments exemplaires - Siège social de Maheu & Maheu
Fiche - Bâtiments exemplaires - Siège social de Maheu & MaheuFiche - Bâtiments exemplaires - Siège social de Maheu & Maheu
Fiche - Bâtiments exemplaires - Siège social de Maheu & Maheu

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr

Les eco logis-fr
Les eco logis-frLes eco logis-fr
Les eco logis-fr

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011

Malcolm's golf shop fr
Malcolm's golf shop   frMalcolm's golf shop   fr
Malcolm's golf shop fr

Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM ArchitectesFiche - Bâtiments exemplaires - Bâtiment STGM Architectes
Fiche - Bâtiments exemplaires - Bâtiment STGM Architectes

SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx
SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptxSOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx
SOUTENAN DE CONSTRUCTION BOIS DOC OFFICIEL.pptx

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?

Muël fr
Muël   frMuël   fr
Muël fr

Construction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fffConstruction en Pisépise dans le maroc fff
Construction en Pisépise dans le maroc fff

Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014
Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014
Compte rendu photos panneaux fibre de bois - Tiverton 9 décembre 2014

Fiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-BackFiche - Bâtiments exemplaires - Centre Frédéric-Back
Fiche - Bâtiments exemplaires - Centre Frédéric-Back

Fiche - Bâtiments exemplaires - Édifice Fondaction
Fiche - Bâtiments exemplaires - Édifice FondactionFiche - Bâtiments exemplaires - Édifice Fondaction
Fiche - Bâtiments exemplaires - Édifice Fondaction


Plus de libnam

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction
libnam

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable
libnam

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs
libnam

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives
libnam

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe
libnam

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam
libnam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020
libnam

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england
libnam

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england
libnam

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre
libnam

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas
libnam

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet
libnam

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille
libnam

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
libnam

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
libnam

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille
libnam

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté
libnam

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états
libnam

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché
libnam

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
libnam


Plus de libnam (20)

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels


Koeschi fr

  • 1. 68 Une maison individuelle en paille et ossature bois nichée dans la forêt. En langue celtique, Koeschi signifie «  la maison dans les bois  ». Entouré d’arbres centenaires, ce bâtiment moderne surprend par son emplacement mais se fond dans le paysage environnant. Cette maison, à ossature bois, a été conçue pour tirer profit à la fois de l’apport solaire passif mais aussi des qualités rafraîchissantes de la forêt et du ruisseau qui coule à ses pieds. Construite avec du bois prélevé sur place, elle a été isolée avec des bottes de paille et de la laine de mouton. Présentation Truro Exeter Bodmin Koeschi Chronologie Acquisition du site dans les années 60. Permis de construire obtenu dans les années 80. Modification des plans en 2009. Construction de 2009 à 2011. Dans la nature - Photo © Peter Graham
  • 2. www.libnam.eu 2 Koeschi est situé dans une vallée boisée, achetée par la famille Penk dans les années 1960. Le grand- père de Joshua Penk y construisit une maison bien avant que lui- même ne conçût Koeschi, en 2008. Il l’a réalisé à 19 ans, avant son entrée en école universitaire d’architecture, avec l’aide de membres de sa famille, d’amis et de bénévoles. Son objectif était de créer un bâtimentàfaiblecoûtenutilisantdes matériaux naturels, à faible énergie grise. Un grand soin a été apporté pour minimiser l’impact de la maison sur le paysage. Esthétiquement, le bâtiment est influencé par le modernisme et le design japonais. L’entrée sur le site de 0,35 ha est restreinte, car on ne peut y accéder que par le ruisseau qui traverse le fond de la vallée. De grands hêtres et chênes centenaires surplombent le bâtiment, sur toute sa superficie, grâce à une détermination du maître d’ouvrage à n’abattre ni élaguer aucun de ces arbres. C’est pourquoi la maison est littéralement immergée dans la forêt et donne l’impression de s’y trouver depuis de nombreuses années. Contexte Plan © Joshua Penk N
  • 3. Collectif franco-britannique Libnam3 Système constructif La conception a été fortement influencée par les contraintes du site et la volonté de diminuer les coûts. Pourrespecterlebudgetinitial,ilaété nécessaire de réduire l’intervention d’entreprises extérieures. Koeschi a ainsi été construit sans faire appel à des échafaudages  ; toutes les manutentions ont été faites manuellement, à l’aide d’un palan. Ces facteurs économiques et d’intégration paysagère ont conduit à choisir un bâtiment de plain- pied. Koeschi est donc un bâtiment de 220 m² sans étage, reposant sur 50 plots en béton, érigés en fonction de la pente du lieu. Ceux- ci soutiennent des poteaux porteurs en pin douglas dont les extrémités ont été protégées avec des feuilles de plomb laminé. L’espace de vie principal est entièrement ouvert, permettant à la chaleur du poêle à bois de circuler naturellement. L’hiver, celui-ci fournit l’eau chaude et alimente un système de chauffage par le sol. A la belle saison, l’eau chaude sanitaire est fournie par un panneau solaire thermique (Navitron). De larges baies vitrées sur la façade sud fournissent un apport solaire significatif. Les grandes portées dans la pièce à vivre sont obtenues en utilisant des poutres en lamellé-collé. Les Fondations - Photo © Celia Robbins
  • 4. www.libnam.eu 4 murs extérieurs sont isolés avec des bottes de paille protégées, en externe, par des panneaux pare- pluie en fibre de bois recyclé (Bitroc) et un bardage en cèdre. Ils sont, en sus, à l’abri de la pluie grâce à de grands débords de toit. Pour l’intérieur, des panneaux d’OSB et des lattes de bois supportent les finitions intérieures, réalisées en matériaux respirants, naturels et bruts, sans peinture, tels des panneaux en bouleau, du gypse ou de la fibre de bois (Panelmox). Le revêtement de sol est également fait à partir de fibres de bois et de gypse, poncé et étanchéifié avec un vernis à base d’eau. Les planchers et les plafonds sont isolés avec de la laine, précisément un sous-produit issu de la production locale de tapis en laine du Devon. Le toit végétalisé a été construit en utilisant une plaque bitumée, un film en caoutchouc et de la terre extraite du site. Intérieur - Photo © Celia Robbins
  • 5. Collectif franco-britannique Libnam5 Focus technique : Le bois en éco-construction Koeschi montre l’intérêt de la construction bois : celle-ci impacte peu son environnement et autorise une écriture architecturale très libre. La structure légère de Koeshi lui permet de s’élever au-dessus du sol, côté nord, en tenant compte de la pente qui rejoint le ruisseau. Elle facilite également la mise en œuvre d’un auvent, ouvert à l’extérieur, qui surplombe le bâtiment. Le bois provient du site lui-même ou, le cas échéant, de fournisseurs locaux, éventuellement de l’étranger (les poutres en lamellé-collé ont été importées car elles n’étaient pas disponibles localement au moment de la construction). Parmilesessencesdeboisprovenant du site, on compte le cèdre pour le bardage extérieur, le chêne pour les parements intérieurs et le bois de cerisier pour la porte d’entrée. Du pin douglas d’origine locale a également été utilisé pour de nombreux éléments structurels. Accès principal - Photo © Martin Penk - Arco2
  • 6. www.libnam.eu 6 Freins et leviers Prendre le temps de l’auto- construction Lorsque Joshua fournit des conseils aux auto-constructeurs, il les invite à commencer par un bâtiment de petite taille, selon une conception modulaire qui permet des agrandissements progressifs. Il estime également qu’il faut se garder de toute précipitation. Il a eu l’avantage de connaître le site de sa future maison de nombreuses années avant le début des travaux, cela lui a permis de faire évoluer son projet. Des matériaux maison Sur son chantier, les cadres des portes coulissantes en verre ont été fabriqués à partir d’arbres qui ont grandi sur place. Malheureusement, le bois n’était pas suffisamment sec lorsqu’il a été travaillé et des déformations sont apparues. Pour éviter ce type de problèmes, le maître d’ouvrage conseille de travailler avec du bois sec lors des travaux de menuiserie, par exemple en usant d’un four conçu pour cet usage. Compétences et apprentissage Le chantier a offert de réelles opportunités d’apprentissage tout au long du processus de construction. L’habitude était prise de démarrer un nouveau procédé dans une partie mineure du bâtiment, afin que les premiers essais ne produisent pas de dommages importants. Grâce à l’utilisation des forums en ligne sur la construction durable, le maître d’ouvrage a pris contact avec un certain nombre de constructeurs qui sont venus travailler sur le site pour partager leurs compétences et en acquérir de nouvelles. Préparation du bois - Photo © Joshua Penk
  • 7. Collectif franco-britannique Libnam7 Chauffage et climatisation naturels La façade sud comporte une couche de verre simple vitrage, afin de capter la chaleur solaire dans une «  aire d’ensoleillement » close. Les murs intérieurs de cette aire d’ensoleillement sont, eux, en triple vitrage. La chaleur ainsi piégée peut pénétrer la maison, par temps frais, en ouvrant les portes coulissantes prévues à cet effet. A l’inverse, par temps chaud, les portes sont laissées fermées. La façade nord est ombragée en permanence par la forêt, et donne sur un ruisseau, situé juste en dessous. Par temps chaud, une grande fenêtre sur la façade nord est ouverte, qui génère une entrée d’air frais. Les personnes qui habitent désormais Koeshi, témoignent de l’efficacité du chauffage solaire passif au printemps et en automne, lorsque la température de l’air extérieur se situe entre 8 et 12°C environ. Dans ces conditions, un fort ensoleillement peut générer suffisamment de chaleur pour élever la température intérieure à 18-20°C, pendant une grande partie de la journée. Les finitions intérieures peuvent également jouer un rôle d’inertie et donc de régulateur thermique : de grands panneaux en gypse et fibres de bois placés dans certaines pièces stockent les calories. Façade Sud - Photo © Martin Penk - Arco2
  • 8. 8 Intervenants Architecte/Constructeur/Propriétaire : Joshua Penk Ingénieur en Structure : Matthew Crompton, www.cedcengineering.com Fournisseur de bois : Duchy Timber, Lostwithiel Fournisseur de paille : Restormel farm, Lostwithiel Fournisseur des baies vitrées : St Austell Glass Ltd Revêtements murs et sols : The Panel Agency Poêle à bois et chaudière : Grey Metal, www.greymetal.co.uk Poutres lamellé-collé : Glulam Ltd Coûts Coût total : 102 300 € Coût/m² : 469€/m² (TVA incluse) Note : le coût de la main d’œuvre n’a pas été valorisé dans la construction de ce bâtiment. Koeschi s’appuie sur le poêle à bois et des panneaux solaires pour alimenter le chauffage au sol et le ballon d’eau chaude. Il existe aussi un complément électrique, en cas de besoin. Ni fuel ni gaz ne sont utilisés. La consommation moyenne d’électricité au cours des deux Performances globales premières années d’occupation a été de 10 à 14 kWh par jour. Les résidents actuels indiquent que le poêle à bois fournit une chaleur adéquate pour la grande pièce à vivre. Par temps froid, il a besoin de fonctionner 4 à 6 heures pour assurer une température de confort pendant 24h, sans qu’il soit utile d’avoir recours au système de chauffage par le sol. Ce dernier est intéressant pour les chambres et salles de bains qui ne reçoivent pas la chaleur directe du poêle. Panneaux solaires thermiques - Photo © Celia Robbins Contact CSBT (Cornwall Sustainable Building Trust) http://csbt.org.uk/
