Quelles habitations en 2016 ?
- 1. Quelles habitations en2016 ? 8 constructions vertes et responsables
- 3. ECO-TOUR Architecte Norman Foster Leciel vu d’en haut Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016

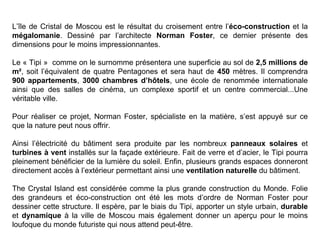

- 4. L’île de Cristalde Moscou est le résultat du croisement entre l’éco-construction et la mégalomanie. Dessiné par l’architecte Norman Foster, ce dernier présente des dimensions pour le moins impressionnantes. Le « Tipi » comme on le surnomme présentera une superficie au sol de 2,5 millions de m², soit l’équivalent de quatre Pentagones et sera haut de 450 mètres. Il comprendra 900 appartements, 3000 chambres d’hôtels, une école de renommée internationale ainsi que des salles de cinéma, un complexe sportif et un centre commercial...Une véritable ville. Pour réaliser ce projet, Norman Foster, spécialiste en la matière, s’est appuyé sur ce que la nature peut nous offrir. Ainsi l’électricité du bâtiment sera produite par les nombreux panneaux solaires et turbines à vent installés sur la façade extérieure. Fait de verre et d’acier, le Tipi pourra pleinement bénéficier de la lumière du soleil. Enfin, plusieurs grands espaces donneront directement accès à l’extérieur permettant ainsi une ventilation naturelle du bâtiment. The Crystal Island est considérée comme la plus grande construction du Monde. Folie des grandeurs et éco-construction ont été les mots d’ordre de Norman Foster pour dessiner cette structure. Il espère, par le biais du Tipi, apporter un style urbain, durable et dynamique à la ville de Moscou mais également donner un aperçu pour le moins loufoque du monde futuriste qui nous attend peut-être.
- 5. ECOQUARTIER « LESCOURTILS » Les futurs jardins du bonheur ! Atelier d’architecture Georges Le Garzic & Bernard Menguy Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016
- 6. Située à unpeu plus de 20 km de Rennes, la commune de Bazouges sous Hédé cherchait à développer le bourg tout en respectant les objectifs environnementaux français. Surfant sur la vague européenne, (Allemagne) Hédé construit son éco-quartier «Les Courtils». Afin d’attirer les futures résidents la commune a décidé de vendre les terrains à un prix attractif (63€/m2). Mais seulement à une condition !... Qu’ils construisent des logements respectueux de l’environnement. C’est ainsi que sont sortis de terre «les futurs jardins du bonheur» Pour que ce quartier soit un lieu agréable à vivre, 2 cahiers des charges ont été établi : • Le premier précise les exigences de la municipalité pour les espaces publics en matière de mobilité, d’espace verts et de gestion des eaux • Le second est à destination des futurs propriétaires, il impose des matériaux respectueux de l’environnement, les maisons doivent être équipées d’un récupérateur d’eau de pluie, chauffe-eau solaire et composteur Pari gagné pour la commune. L’éco-quartier se développe avec 32 familles qui se sont installés pour le moment, et l’arrivée d’un boulanger, d’un maraicher et d’un agriculteur bio. Enfin, depuis 2008, un marché bio est installé dans la salle municipale. La réussite est telle qu’en 2015, 13 nouveaux lots sont commercialisés. Bernard Menguy, architecte urbaniste, co-gérant, chef de projet. Georges Le Garzic, architecte, urbaniste. Ensemble ils ont initié les premiers lotissements écologiques en Bretagne.
- 7. Architecte Koen Olthuis,fondateur de Waterstudios Inc. LE MONDE SUR L’EAU United Arab Emirates La mosquée design flottante Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016

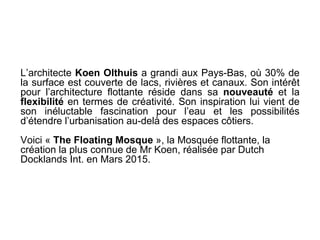

- 8. L’architecte Koen Olthuisa grandi aux Pays-Bas, où 30% de la surface est couverte de lacs, rivières et canaux. Son intérêt pour l’architecture flottante réside dans sa nouveauté et la flexibilité en termes de créativité. Son inspiration lui vient de son inéluctable fascination pour l’eau et les possibilités d’étendre l’urbanisation au-delà des espaces côtiers. Voici « The Floating Mosque », la Mosquée flottante, la création la plus connue de Mr Koen, réalisée par Dutch Docklands Int. en Mars 2015.

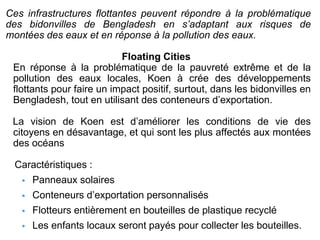

- 10. Ces infrastructures flottantespeuvent répondre à la problématique des bidonvilles de Bengladesh en s’adaptant aux risques de montées des eaux et en réponse à la pollution des eaux. Floating Cities En réponse à la problématique de la pauvreté extrême et de la pollution des eaux locales, Koen à crée des développements flottants pour faire un impact positif, surtout, dans les bidonvilles en Bengladesh, tout en utilisant des conteneurs d’exportation. La vision de Koen est d’améliorer les conditions de vie des citoyens en désavantage, et qui sont les plus affectés aux montées des océans Caractéristiques : • Panneaux solaires • Conteneurs d’exportation personnalisés • Flotteurs entièrement en bouteilles de plastique recyclé • Les enfants locaux seront payés pour collecter les bouteilles.
- 11. SUPER CABANE DANSLES BOIS Taylors Island, Maryland, USA, 2007 L’architecture au naturel . Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016
- 12. Inspiré par l’envied’enfance de construire des maisons dans les arbres, Stephan Kieran et James Timberlake ont réussi à apporter cette magie à la maison Loblolly de Barbara DeGrange situé à Taylors Island dans le Maryland aux Etats-Unis. D’une surface de 167 m², elle a été construite selon un principe de modularité et de montage original et préfabriquée en six semaines seulement. Ces méthodes permettent de la démonter avec guère plus qu’une clé à pipe, illustration particulièrement efficace de la responsabilité environnementale. Cette maison sur pilotis est en harmonie avec la foret, les herbes hautes, la mer, l'horizon, le ciel, le soleil et l'ouest : « C’est une maison parmi et dans les arbres ». Ils avaient pour but d'améliorer la productivité et la qualité de la conception mais aussi de la construction afin de rendre cette habitation plus abordable. Marquée par ses parements irréguliers, ses volets pliants et son escalier extérieur, elle est une réalisation originale, éthique, esthétique, émouvante et écologiquement responsable. La salle de bains et les installations techniques ont été préalablement assemblées en module c’est-à-dire directement dans les murs. Cette conception innovante a remporté un AIA Honor Award en 2008 avec le commentaire suivant « la maison loblolly de l’agence Kieran Timberlake tire son inspiration et ses exemples formels de la flore et du paysage côtier environnant : les pins Loblolly et les spartina des prés salés. Les décalages dans le parement en pins locaux donnent à cette maison un aspect curieux et semblable aux écorces de bois. Ils différent de ce que l’on pouvait attendre de cette technique d’assemblage aussi facile ».
- 13. Université de Cergy-Pontoise- www.master-environnement.fr - Mars 2016
- 14. Caractéristiques : Résidence privée(maisons unifamiliales) : • Surface : 167 m² • Client : Barbara DeGrange • Programme : fabrication hors site et contruction en six semaines • Prix reçu : AIA Honor Award 2008 AIA TAP BIM Award • Surélevée sur pilotis, marquée par ses parements irréguliers, ses volets pliants et son escalier extérieur, la maison LOBLOLLY est une réalisation originale et écologiquement responsable.
- 15. CATHÉDRALE EN CARTON L’architecturede l’urgence Shigeru Ban construit cette cathédrale après le séisme de Février 2011 ayant frappé Christchurch Christchurch, Nouvelle-Zélande 2013 Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016
- 16. C’est en remportantle prix d’architecture Pritzker 2014 que la nouvelle cathédrale en carton de Christchurch voit le jour. Avec sa simple structure triangulaire, la cathédrale dispose d’une capacité d’accueil de 700 places pour une durée de vie estimée à 50 ans. De plus, son coût estimé à 2,5 millions € est moindre par rapport à un modèle classique. Ces éléments porteurs, dont le principe a été appelé par Shigeru Ban « Paper Tube Structure », ont été étanchéifiés avec du polyuréthane et ignifugés, les protégeant ainsi de l’eau et du feu. CATHÉDRALE EN CARTON L’architecture de l’urgence
- 17. 700 places assises Coût :2,5 millions d’€Durée de vie : 50 ans Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016
- 18. MAISON TERRIER Pour hibernerpendant l’hiver ! Maître d’ouvrage M. Bernard Dubois

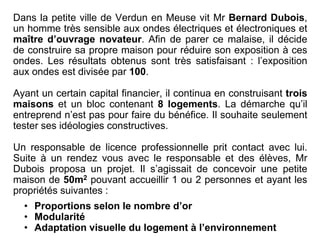

- 19. Dans la petiteville de Verdun en Meuse vit Mr Bernard Dubois, un homme très sensible aux ondes électriques et électroniques et maître d’ouvrage novateur. Afin de parer ce malaise, il décide de construire sa propre maison pour réduire son exposition à ces ondes. Les résultats obtenus sont très satisfaisant : l’exposition aux ondes est divisée par 100. Ayant un certain capital financier, il continua en construisant trois maisons et un bloc contenant 8 logements. La démarche qu’il entreprend n’est pas pour faire du bénéfice. Il souhaite seulement tester ses idéologies constructives. Un responsable de licence professionnelle prit contact avec lui. Suite à un rendez vous avec le responsable et des élèves, Mr Dubois proposa un projet. Il s’agissait de concevoir une petite maison de 50m2 pouvant accueillir 1 ou 2 personnes et ayant les propriétés suivantes : • Proportions selon le nombre d’or • Modularité • Adaptation visuelle du logement à l’environnement

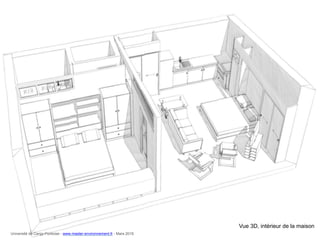

- 20. Vue 3D, intérieurde la maison Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016

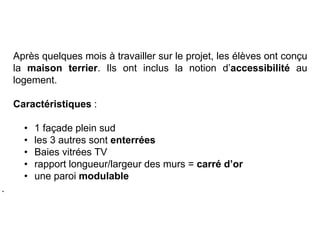

- 21. Après quelques moisà travailler sur le projet, les élèves ont conçu la maison terrier. Ils ont inclus la notion d’accessibilité au logement. Caractéristiques : • 1 façade plein sud • les 3 autres sont enterrées • Baies vitrées TV • rapport longueur/largeur des murs = carré d’or • une paroi modulable .
- 22. Architecte Mitchell Joachim,Ph.D. L’habitation qui pousse avec les plantes FAT TREE HAB Massachusetts Institute of Technology Team H.E.D. [Human Ecology Design] Université de Cergy-Pontoise - www.master-environnement.fr - Mars 2016
- 23. Une maison complètementintégrée à la nature, excroissance même de notre planète, cela ne sera bientôt plus un rêve mais une réalité bien palpable. C’est le projet conçu par l’architecte Mitchell Joachim, spécialisé dans l’architecture dite « biologique ». En effet, ses créations s’inspirent d’organismes vivants afin d’en tirer tous les bénéfices et de créer une habitation qui nait, vit et meurt à la manière d’un être humain. Pourquoi faire pousser des maisons ? Parce que c’est possible et que cela serait une réponse aux dérives environnementales que nous connaissons aujourd’hui. Réintégration de la nature au cœur de notre vie, l’Habitat Végétal Génial ou Fab Tree Hab devient elle-même le paysage et nous permet de vivre en symbiose avec les êtres vivants qui nous entourent. La technique n’est pas nouvelle car on en retrouve des traces vieilles de 2500 ans. Il s’agit de de tresser ou de greffer des arbres ensembles. Mitchell Joachim y a juste ajouté un peu d’intelligence en faisant des calculs pour la fabrication d’un échafaudage afin de contraindre la matière et les plantes dans une forme géographique spécifique. Cet échafaudage est créé à partir d’une imprimante 3D et il permet de supporter la structure en attendant un développement suffisant de la végétation. Par la suite, cet échafaudage est démontable afin d’être réutilisé à la construction d’une autre habitation. Mitchell Joachim a aussi pensé à de nombreux détails techniques extrêmement importants aujourd’hui tels que l’intégration d’un réseau électrique ou d’un système de traitement des eaux usées. Une couche d’argile et de paille est apposée sous le couvert végétal afin de réguler l’humidité et de permettre une isolation. Un système de récolte des eaux pluviales est mis en place afin de redistribuer l’eau tout au long de l’habitation pour la garder fraiche toute la journée. Enfin, un système pour réchauffer l’eau à partir du toit est mis en place afin de trouver une solution pour l’hiver. L’eau est chauffée et retombe par gravité le long de la structure. On imagine déjà des quartiers et des villes entières conçues avec ce principe et qui révolutionneraient complètement nos modes de vie. Nourriture locale créée par notre propre habitation, consommation de CO2 au lieu d’en rejeter grâce à la respiration naturelle des plantes, paysage riche et apaisant. La maison qui pousse est réellement un rêve éveillé qui ne demande qu’à être développé.
