1. Le développement
urbain durable
l’exemple du projet Clause Bois Badeau à
Brétigny sur Orge (Essonne – France)
Clément GUILLAUME
développeur urbain – EPA ORSA
Agence Française de Développement - Holding Al Omrane
Rabat, le 23 novembre 2009

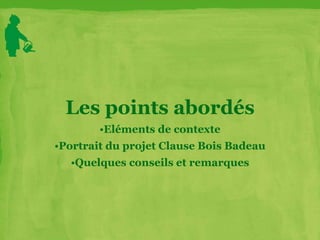

2. Les points abordés
•Eléments de contexte
•Portrait du projet Clause Bois Badeau
•Quelques conseils et remarques

3. 1
Eléments de contexte

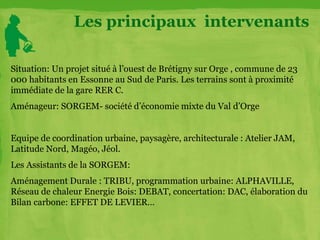

4. Situation: Un projet situé à l’ouest de Brétigny sur Orge , commune de 23
000 habitants en Essonne au Sud de Paris. Les terrains sont à proximité
immédiate de la gare RER C.
Aménageur: SORGEM- société d’économie mixte du Val d’Orge
Equipe de coordination urbaine, paysagère, architecturale : Atelier JAM,
Latitude Nord, Magéo, Jéol.
Les Assistants de la SORGEM:
Aménagement Durale : TRIBU, programmation urbaine: ALPHAVILLE,
Réseau de chaleur Energie Bois: DEBAT, concertation: DAC, élaboration du
Bilan carbone: EFFET DE LEVIER…
Les principaux intervenants

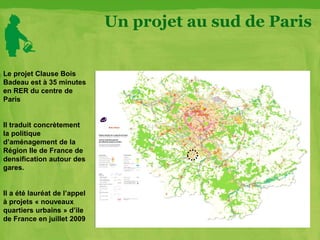

5. Un projet au sud de Paris
Le projet Clause Bois
Badeau est à 35 minutes
en RER du centre de
Paris
Il traduit concrètement
la politique
d’aménagement de la
Région Ile de France de
densification autour des
gares.
Il a été lauréat de l’appel
à projets « nouveaux
quartiers urbains » d’ile
de France en juillet 2009

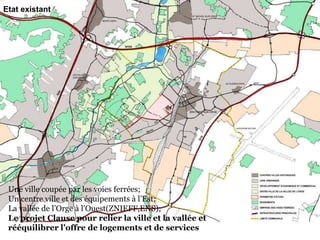

6. Etat existant
Une ville coupée par les voies ferrées;
Un centre ville et des équipements à l’Est;
La vallée de l’Orge à l’Ouest(ZNIEFF,ENS);
Le projet Clause pour relier la ville et la vallée et
rééquilibrer l’offre de logements et de services

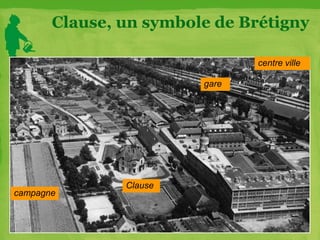

7. Clause, un symbole de Brétigny
gare
centre ville
Clause
campagne

8. 2
Clause/Bois Badeau,
Portrait d’un quartier
durable
en Ile-de-France

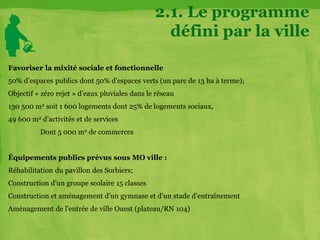

9. 2.1. Le programme
défini par la ville
Favoriser la mixité sociale et fonctionnelle
50% d’espaces publics dont 50% d’espaces verts (un parc de 13 ha à terme);
Objectif « zéro rejet » d’eaux pluviales dans le réseau
130 500 m2 soit 1 600 logements dont 25% de logements sociaux,
49 600 m2 d’activités et de services
Dont 5 000 m2 de commerces
Équipements publics prévus sous MO ville :
Réhabilitation du pavillon des Sorbiers;
Construction d’un groupe scolaire 15 classes
Construction et aménagement d’un gymnase et d’un stade d’entraînement
Aménagement de l’entrée de ville Ouest (plateau/RN 104)

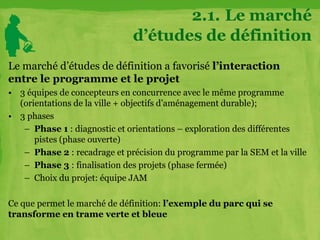

10. Le marché d’études de définition a favorisé l’interaction
entre le programme et le projet
• 3 équipes de concepteurs en concurrence avec le même programme
(orientations de la ville + objectifs d’aménagement durable);
• 3 phases
– Phase 1 : diagnostic et orientations – exploration des différentes
pistes (phase ouverte)
– Phase 2 : recadrage et précision du programme par la SEM et la ville
– Phase 3 : finalisation des projets (phase fermée)
– Choix du projet: équipe JAM
Ce que permet le marché de définition: l’exemple du parc qui se
transforme en trame verte et bleue
2.1. Le marché
d’études de définition

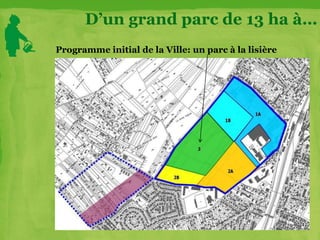

11. D’un grand parc de 13 ha à…
Programme initial de la Ville: un parc à la lisière

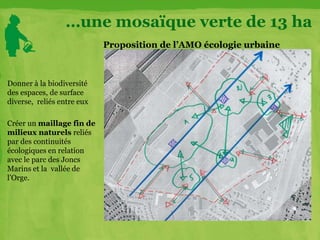

12. …une mosaïque verte de 13 ha
Donner à la biodiversité
des espaces, de surface
diverse, reliés entre eux
Créer un maillage fin de
milieux naturels reliés
par des continuités
écologiques en relation
avec le parc des Joncs
Marins et la vallée de
l’Orge.
Proposition de l’AMO écologie urbaine

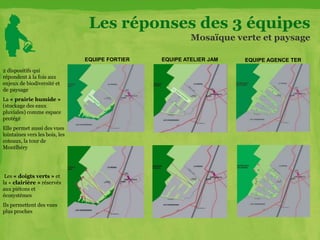

13. Les réponses des 3 équipes
Mosaïque verte et paysage
2 dispositifs qui
répondent à la fois aux
enjeux de biodiversité et
de paysage
La « prairie humide »
(stockage des eaux
pluviales) comme espace
protégé
Elle permet aussi des vues
lointaines vers les bois, les
coteaux, la tour de
Montlhéry
Les « doigts verts » et
la « clairière » réservés
aux piétons et
écosystèmes
Ils permettent des vues
plus proches
EQUIPE FORTIER EQUIPE ATELIER JAM EQUIPE AGENCE TER

14. 2.2.Portrait du projet
retenu

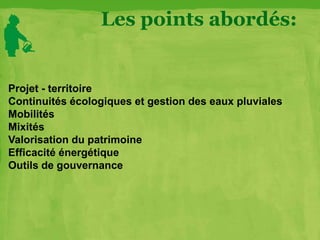

15. Les points abordés:
Projet - territoire
Continuités écologiques et gestion des eaux pluviales
Mobilités
Mixités
Valorisation du patrimoine
Efficacité énergétique
Outils de gouvernance

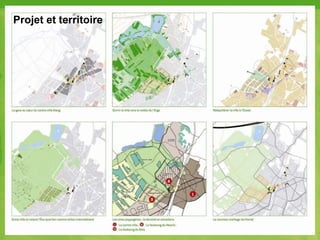

16. Un projet pour unifier le territoire
Projet et territoire

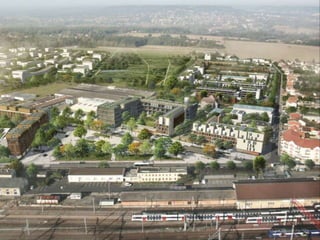

18. Le centre ville
La gare
Le parc
La campagne
Clause

19. Gestion des eaux
et biodiversité

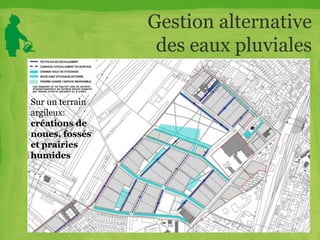

20. Gestion alternative
des eaux pluviales
Sur un terrain
argileux:
créations de
noues, fossés
et prairies
humides

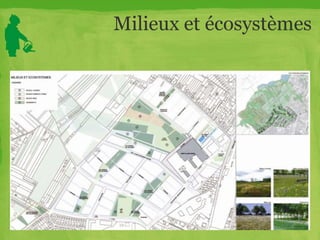

21. Milieux et écosystèmes

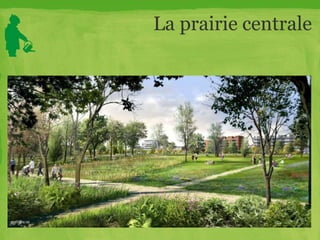

22. La prairie centrale

23. Mobilités

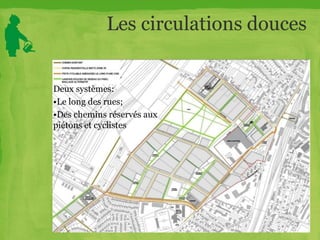

24. Les circulations douces
Deux systèmes:
•Le long des rues;
•Des chemins réservés aux
piétons et cyclistes

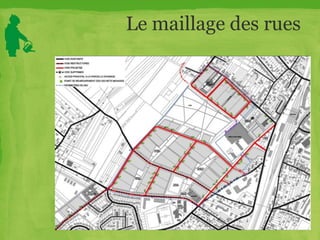

25. Le maillage des rues

26. Mixités
sociale et fonctionnelle

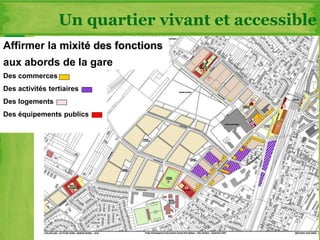

27. Des commerces
Des activités tertiaires
Des logements
Des équipements publics
Affirmer la mixité des fonctions
aux abords de la gare
Un quartier vivant et accessible

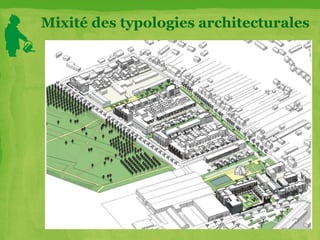

29. Mixité des typologies architecturales

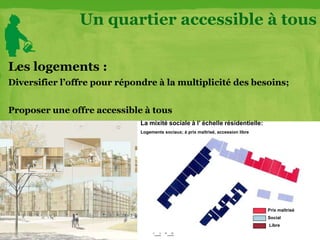

30. Les logements :
Diversifier l’offre pour répondre à la multiplicité des besoins;
Proposer une offre accessible à tous
La mixité sociale à l’ échelle résidentielle:
Logements sociaux; à prix maîtrisé, accession libre
Un quartier accessible à tous
Prix maîtrisé
Social
Libre

31. Valorisation du
patrimoine architectural
urbain et paysager

32. Le pavillon des Sorbiers

33. Politique d’efficacité
énergétique

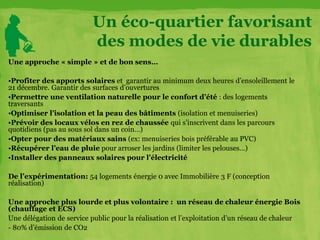

34. Une approche « simple » et de bon sens…
•Profiter des apports solaires et garantir au minimum deux heures d’ensoleillement le
21 décembre. Garantir des surfaces d’ouvertures
•Permettre une ventilation naturelle pour le confort d’été : des logements
traversants
•Optimiser l’isolation et la peau des bâtiments (isolation et menuiseries)
•Prévoir des locaux vélos en rez de chaussée qui s’inscrivent dans les parcours
quotidiens (pas au sous sol dans un coin…)
•Opter pour des matériaux sains (ex: menuiseries bois préférable au PVC)
•Récupérer l’eau de pluie pour arroser les jardins (limiter les pelouses…)
•Installer des panneaux solaires pour l’électricité
De l’expérimentation: 54 logements énergie 0 avec Immobilière 3 F (conception
réalisation)
Une approche plus lourde et plus volontaire : un réseau de chaleur énergie Bois
(chauffage et ECS)
Une délégation de service public pour la réalisation et l’exploitation d’un réseau de chaleur
- 80% d’émission de CO2
Un éco-quartier favorisant
des modes de vie durables

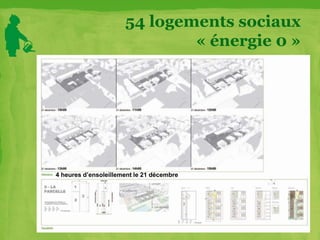

35. 54 logements sociaux
« énergie 0 »
4 heures d’ensoleillement le 21 décembre

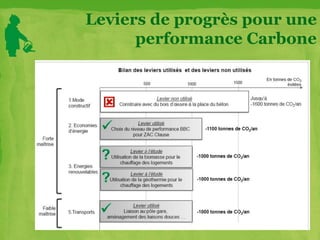

36. Leviers de progrès pour une
performance Carbone

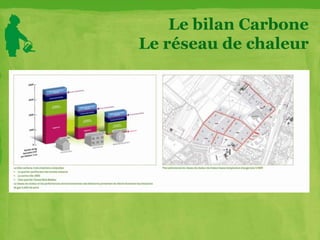

37. Le bilan Carbone
Le réseau de chaleur

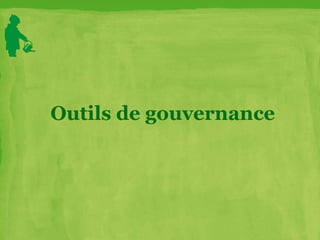

38. Outils de gouvernance

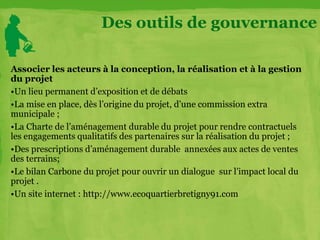

39. Associer les acteurs à la conception, la réalisation et à la gestion
du projet
•Un lieu permanent d’exposition et de débats
•La mise en place, dès l’origine du projet, d’une commission extra
municipale ;
•La Charte de l’aménagement durable du projet pour rendre contractuels
les engagements qualitatifs des partenaires sur la réalisation du projet ;
•Des prescriptions d’aménagement durable annexées aux actes de ventes
des terrains;
•Le bilan Carbone du projet pour ouvrir un dialogue sur l’impact local du
projet .
•Un site internet : http://www.ecoquartierbretigny91.com
Des outils de gouvernance

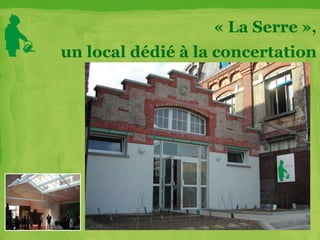

40. « La Serre »,
un local dédié à la concertation

42. Quelques conseils et
remarques
La nécessité d’une ingénierie
Constituer une culture commune
Réguler et négocier avec les promoteurs
Associer les entreprises dans la conception

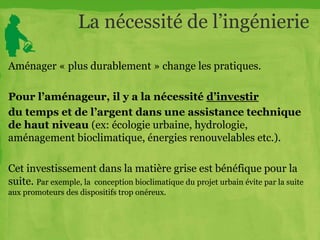

43. La nécessité de l’ingénierie
Aménager « plus durablement » change les pratiques.
Pour l’aménageur, il y a la nécessité d’investir
du temps et de l’argent dans une assistance technique
de haut niveau (ex: écologie urbaine, hydrologie,
aménagement bioclimatique, énergies renouvelables etc.).
Cet investissement dans la matière grise est bénéfique pour la
suite. Par exemple, la conception bioclimatique du projet urbain évite par la suite
aux promoteurs des dispositifs trop onéreux.

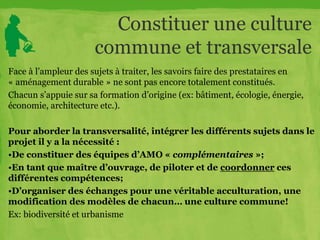

44. Constituer une culture
commune et transversale
Face à l’ampleur des sujets à traiter, les savoirs faire des prestataires en
« aménagement durable » ne sont pas encore totalement constitués.
Chacun s’appuie sur sa formation d’origine (ex: bâtiment, écologie, énergie,
économie, architecture etc.).
Pour aborder la transversalité, intégrer les différents sujets dans le
projet il y a la nécessité :
•De constituer des équipes d’AMO « complémentaires »;
•En tant que maître d’ouvrage, de piloter et de coordonner ces
différentes compétences;
•D’organiser des échanges pour une véritable acculturation, une
modification des modèles de chacun… une culture commune!
Ex: biodiversité et urbanisme

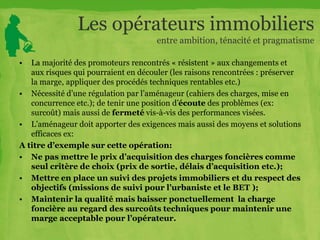

45. Les opérateurs immobiliers
entre ambition, ténacité et pragmatisme
• La majorité des promoteurs rencontrés « résistent » aux changements et
aux risques qui pourraient en découler (les raisons rencontrées : préserver
la marge, appliquer des procédés techniques rentables etc.)
• Nécessité d’une régulation par l’aménageur (cahiers des charges, mise en
concurrence etc.); de tenir une position d’écoute des problèmes (ex:
surcoût) mais aussi de fermeté vis-à-vis des performances visées.
• L’aménageur doit apporter des exigences mais aussi des moyens et solutions
efficaces ex:
A titre d’exemple sur cette opération:
• Ne pas mettre le prix d’acquisition des charges foncières comme
seul critère de choix (prix de sortie, délais d’acquisition etc.);
• Mettre en place un suivi des projets immobiliers et du respect des
objectifs (missions de suivi pour l’urbaniste et le BET );
• Maintenir la qualité mais baisser ponctuellement la charge
foncière au regard des surcoûts techniques pour maintenir une
marge acceptable pour l’opérateur.

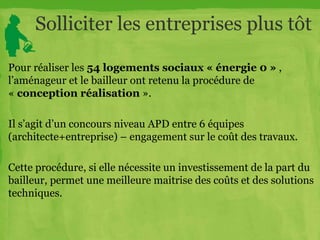

46. Solliciter les entreprises plus tôt
Pour réaliser les 54 logements sociaux « énergie 0 » ,
l’aménageur et le bailleur ont retenu la procédure de
« conception réalisation ».
Il s’agit d’un concours niveau APD entre 6 équipes
(architecte+entreprise) – engagement sur le coût des travaux.
Cette procédure, si elle nécessite un investissement de la part du
bailleur, permet une meilleure maitrise des coûts et des solutions
techniques.

47. Merci de votre attention
