Les panneaux RAINBOW
préfabriqués, autoportants,
bio-isolants, bio-ventilés,
et pré-décorés
1

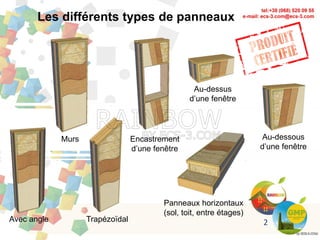

Les différents types de panneaux
Murs Encastrement
d’une fenêtre
Au-dessus
d’une fenêtre
Avec angle Trapézoïdal
Panneaux horizontaux
(sol, toit, entre étages)
Au-dessous
d’une fenêtre
2

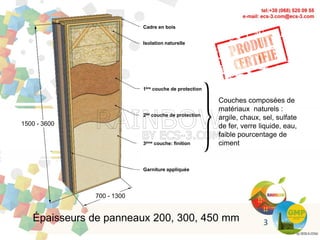

Épaisseurs de panneaux 200, 300, 450 mm
Cadre en bois
Isolation naturelle
1ère couche de protection
2de couche de protection
3ème couche: finition
Garniture appliquée
700 - 1300
1500 - 3600
Couches composées de
matériaux naturels :
argile, chaux, sel, sulfate
de fer, verre liquide, eau,
faible pourcentage de
ciment
3

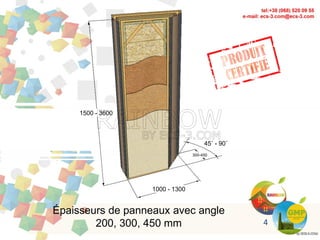

Épaisseurs de panneaux avec angle
200, 300, 450 mm
300-450
1500 - 3600
1000 - 1300
45˚ - 90˚
4

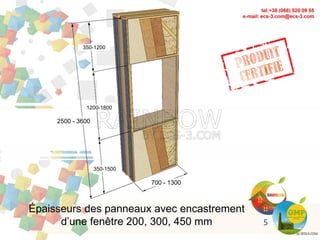

Épaisseurs des panneaux avec encastrement
d’une fenêtre 200, 300, 450 mm
700 - 1300
2500 - 3600
1200-1800
350-1200
350-1500
5

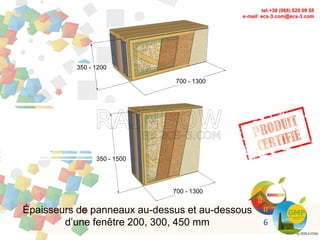

Épaisseurs de panneaux au-dessus et au-dessous
d’une fenêtre 200, 300, 450 mm
700 - 1300
350 - 1200
700 - 1300
350 - 1500
6

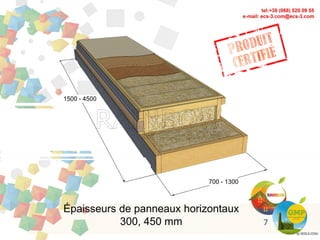

Épaisseurs de panneaux horizontaux
300, 450 mm
700 - 1300
1500 - 4500
7

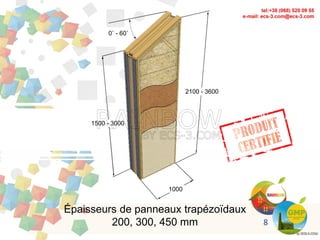

Épaisseurs de panneaux trapézoïdaux
200, 300, 450 mm
1500 - 3000
1000
2100 - 3600
0˚ - 60˚
8

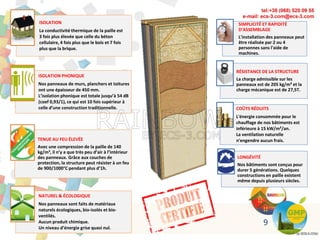

ISOLATION
La conductivité thermique de la paille est
3 fois plus élevée que celle du béton
cellulaire, 4 fois plus que le bois et 7 fois
plus que la brique.
ISOLATION PHONIQUE
Nos panneaux de murs, planchers et toitures
ont une épaisseur de 450 mm.
L’isolation phonique est totale jusqu’à 54 dB
(coef 0,93/1), ce qui est 10 fois supérieur à
celle d’une construction traditionnelle.
TENUE AU FEU ÉLEVÉE
Avec une compression de la paille de 140
kg/m3, il n’y a que très peu d’air à l’intérieur
des panneaux. Grâce aux couches de
protection, la structure peut résister à un feu
de 900/1000°C pendant plus d’1h.
NATUREL & ÉCOLOGIQUE
Nos panneaux sont faits de matériaux
naturels écologiques, bio-isolés et bio-
ventilés.
Aucun produit chimique.
Un niveau d’énergie grise quasi nul.
SIMPLICITÉ ET RAPIDITÉ
D'ASSEMBLAGE
L'installation des panneaux peut
être réalisée par 2 ou 4
personnes sans l'aide de
machines.
RÉSISTANCE DE LA STRUCTURE
La charge admissible sur les
panneaux est de 205 kg/m² et la
charge mécanique est de 27,5T.
COÛTS RÉDUITS
L'énergie consommée pour le
chauffage de nos bâtiments est
inférieure à 15 kW/m²/an.
La ventilation naturelle
n'engendre aucun frais.
LONGÉVITÉ
Nos bâtiments sont conçus pour
durer 5 générations. Quelques
constructions en paille existent
même depuis plusieurs siècles.
9

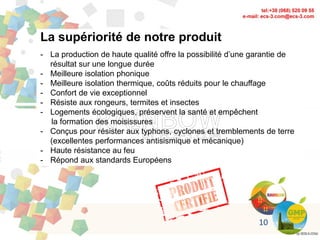

La supériorité de notre produit
- La production de haute qualité offre la possibilité d’une garantie de
résultat sur une longue durée
- Meilleure isolation phonique
- Meilleure isolation thermique, coûts réduits pour le chauffage
- Confort de vie exceptionnel
- Résiste aux rongeurs, termites et insectes
- Logements écologiques, préservent la santé et empêchent
la formation des moisissures
- Conçus pour résister aux typhons, cyclones et tremblements de terre
(excellentes performances antisismique et mécanique)
- Haute résistance au feu
- Répond aux standards Européens
10
Les caractéristiques techniques
et certifications obtenues
Items Murs Entre étages
Résistance mécanique Au moins 15 T
Au moins
250 kg/m2
Résistance au feu 60 min (REI 60) 45 min (REI 45)
Propagation du feu 15 min (М0)
Groupe
d’inflammabilité
G1 (faible inflammabilité)
Conductivité
thermique
λ = 0,0503 W/m.K (±3%)
Résistance thermique
R = 8,95 m2.K/W
(avec une épaisseur de 450 mm)
Isolation phonique Jusqu’à 54 dB (coef 0,93/1)
Conclusion
du ministère
de la santé ukrainien
Répond en tout point
à la législation actuelle 11

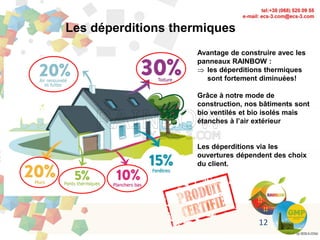

Les déperditions thermiques
Avantage de construire avec les
panneaux RAINBOW :
 les déperditions thermiques
sont fortement diminuées!
Grâce à notre mode de
construction, nos bâtiments sont
bio ventilés et bio isolés mais
étanches à l’air extérieur
Les déperditions via les
ouvertures dépendent des choix
du client.
12
Les différents types de panneaux
Murs Encastrement
d’une fenêtre
Au-dessus
d’une fenêtre
Avec angle Trapézoïdal
Panneaux horizontaux
(sol, toit, entre étages)
Au-dessous
d’une fenêtre
13
