Conférence isolation maison ancienne et perspiration
- 1. Isoler sa maison ancienne tout en gardant son équilibre SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

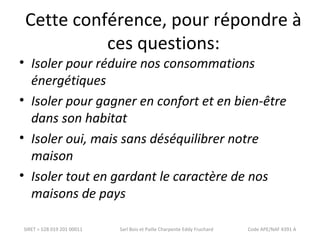

- 2. Cette conférence, pourrépondre à ces questions: • Isoler pour réduire nos consommations énergétiques • Isoler pour gagner en confort et en bien-être dans son habitat • Isoler oui, mais sans déséquilibrer notre maison • Isoler tout en gardant le caractère de nos maisons de pays SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

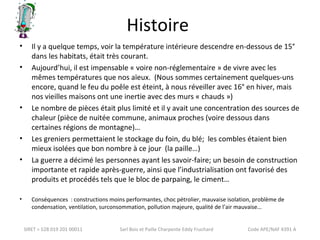

- 3. Histoire • Ily a quelque temps, voir la température intérieure descendre en-dessous de 15° dans les habitats, était très courant. • Aujourd’hui, il est impensable « voire non-réglementaire » de vivre avec les mêmes températures que nos aïeux. (Nous sommes certainement quelques-uns encore, quand le feu du poêle est éteint, à nous réveiller avec 16° en hiver, mais nos vieilles maisons ont une inertie avec des murs « chauds ») • Le nombre de pièces était plus limité et il y avait une concentration des sources de chaleur (pièce de nuitée commune, animaux proches (voire dessous dans certaines régions de montagne)… • Les greniers permettaient le stockage du foin, du blé; les combles étaient bien mieux isolées que bon nombre à ce jour (la paille…) • La guerre a décimé les personnes ayant les savoir-faire; un besoin de construction importante et rapide après-guerre, ainsi que l’industrialisation ont favorisé des produits et procédés tels que le bloc de parpaing, le ciment… • Conséquences : constructions moins performantes, choc pétrolier, mauvaise isolation, problème de condensation, ventilation, surconsommation, pollution majeure, qualité de l’air mauvaise… SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

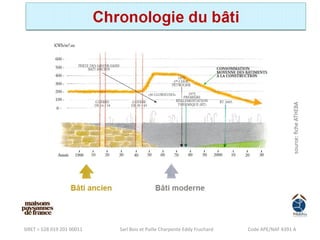

- 4. SIRET = 528019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 5. Qu’est-ce qu’un isolant? SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 6. Le mot isolervient du latin « insula », avec le sens de séparer http://download.proclima.com/fr/physique_batiment.pdf L’efficacité de nos matériaux isolants vient du fait qu’ils emprisonnent une quantité importante d’air, sans convection possible (à l’échelle microscopique). L’ efficacité de notre mur vient du fait que cet isolant est dans une atmosphère immobile Donc étanchéité au vent et étanchéité à l’air Exemple : le pull en laine et le coupe-vent SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 7. Définitions à connaître • La conductivité thermique : – Il s’agit de la propriété d’un corps à transmettre la chaleur. La conductivité thermique s’exprime par un coefficient lambda. • L’acier est 30 fois plus conducteur que le béton. • Le béton est 10 fois plus conducteur que le bois. • La résistance thermique : – Appelée R, elle exprime la résistance de la paroi au passage de la chaleur. Nous utilisons le lambda des matériaux pour calculer la résistance thermique. • Le principe est simple : plus le matériau est épais et son lambda petit et moins la chaleur sortira de l’habitation. • Le coefficient U : – Coefficient de transmission surfacique qui est l’inverse de R (U=1/R). C’est le coefficient utilisé en calcul thermique (exemple pour les menuiseries). Il exprime l’intensité du flux de chaleur qui traverse un mètre carré de paroi, pour une différence de température d’un degré entre les deux ambiances que sépare cette paroi. SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

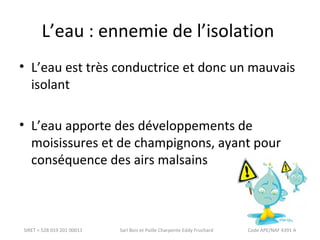

- 8. L’eau : ennemiede l’isolation • L’eau est très conductrice et donc un mauvais isolant • L’eau apporte des développements de moisissures et de champignons, ayant pour conséquence des airs malsains SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 9. Les sources d’humiditéet d’eau Précipitations Vapeur d’eau Famille de 4 personnes :12 litres de vapeur d’eau par jour Humidité accidentelle Vapeur d’eau Humidité contenue dans les matériaux Remontées capillaires SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 10. Les murs anciens • Le fonctionnement des murs anciens, quand ils combinent des enduits extérieurs et intérieurs est très intéressant. • L’eau à l’état liquide (cause: point de rosée, remonté capillaire…) arrive à migrer par capillarité et donc à être évaporée. – Dans une certaine mesure SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

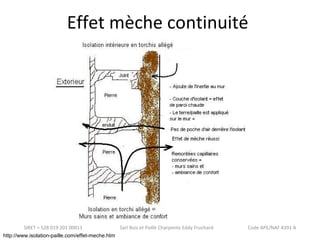

- 11. Effet mèche continuité SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A http://www.isolation-paille.com/effet-meche.htm
- 12. Effet mèche rupture SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A http://www.isolation-paille.com/effet-meche.htm

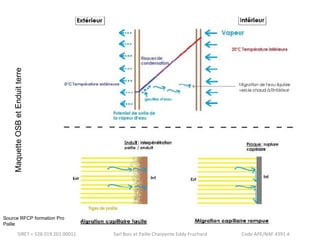

- 13. Maquette OSB etEnduit terre Source RFCP formation Pro Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

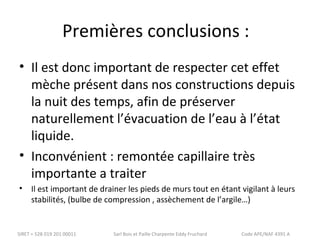

- 14. Premières conclusions : • Il est donc important de respecter cet effet mèche présent dans nos constructions depuis la nuit des temps, afin de préserver naturellement l’évacuation de l’eau à l’état liquide. • Inconvénient : remontée capillaire très importante a traiter • Il est important de drainer les pieds de murs tout en étant vigilant à leurs stabilités, (bulbe de compression , assèchement de l’argile…) SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 15. Isolation intérieure (ITI) • Positif : – cachet extérieur de la maison préservé, – maison est en limite de propriété ou sur le domaine public (il existe des solutions juridique à étudier pour une ITE). • Négatif : – Emprise sur la surface intérieure – Travaux difficiles quand la maison est habitée – Risques de condensation élevée SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

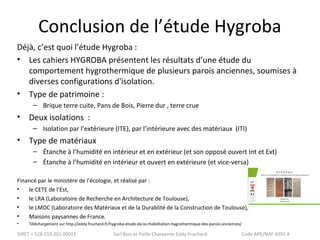

- 16. Conclusion de l’étudeHygroba Déjà, c’est quoi l’étude Hygroba : • Les cahiers HYGROBA présentent les résultats d’une étude du comportement hygrothermique de plusieurs parois anciennes, soumises à diverses configurations d'isolation. • Type de patrimoine : – Brique terre cuite, Pans de Bois, Pierre dur , terre crue • Deux isolations : – Isolation par l’extérieure (ITE), par l’intérieure avec des matériaux (ITI) • Type de matériaux – Étanche à l’humidité en intérieur et en extérieur (et son opposé ouvert Int et Ext) – Étanche à l’humidité en intérieur et ouvert en extérieure (et vice-versa) Financé par le ministère de l’écologie, et réalisé par : • le CETE de l’Est, • le LRA (Laboratoire de Recherche en Architecture de Toulouse), • le LMDC (Laboratoire des Matériaux et de la Durablité de la Construction de Toulouse), • Maisons paysannes de France. • Téléchargement sur http://eddy.fruchard.fr/hygroba-etude-de-la-rhabilitation-hygrothermique-des-parois-anciennes/ SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 17. Conclusion Hygroba (ITI) • Certaine variabilités des résultats selon les configurations • Il ressort néanmoins que les solutions d’ITI sont exposées aux risques hygrothermiques – Les quantités d’eau mises en jeu sont, en moyenne, plus élevées – Les capacités de séchages sont, en moyenne, plus faibles. A noter que les risques les plus importants se retrouvent sur les murs en pierres dures considérés dans l’étude.

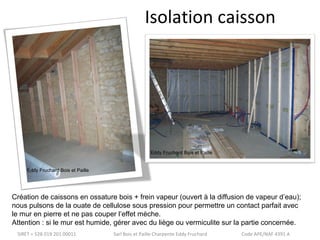

- 18. Isolation caisson EddyFruchard Bois et Paille Eddy Fruchard Bois et Paille Création de caissons en ossature bois + frein vapeur (ouvert à la diffusion de vapeur d’eau); nous pulsons de la ouate de cellulose sous pression pour permettre un contact parfait avec le mur en pierre et ne pas couper l’effet mèche. Attention : si le mur est humide, gérer avec du liège ou vermiculite sur la partie concernée. SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

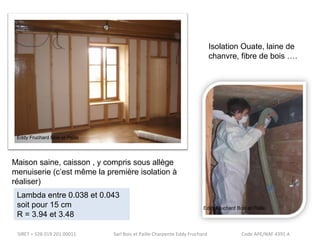

- 19. Eddy Fruchard Boiset Paille Maison saine, caisson , y compris sous allège menuiserie (c’est même la première isolation à réaliser) Isolation Ouate, laine de chanvre, fibre de bois …. Lambda entre 0.038 et 0.043 soit pour 15 cm R = 3.94 et 3.48 Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

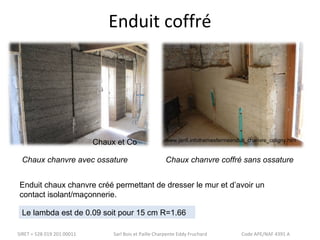

- 20. Enduit coffré Chauxet Co www.janfi.infothemesfermeenduit_chanvre_coligny.htm Chaux chanvre avec ossature Chaux chanvre coffré sans ossature Enduit chaux chanvre créé permettant de dresser le mur et d’avoir un contact isolant/maçonnerie. Le lambda est de 0.09 soit pour 15 cm R=1.66 SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

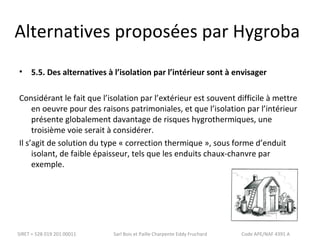

- 21. Alternatives proposées parHygroba • 5.5. Des alternatives à l’isolation par l’intérieur sont à envisager Considérant le fait que l’isolation par l’extérieur est souvent difficile à mettre en oeuvre pour des raisons patrimoniales, et que l’isolation par l’intérieur présente globalement davantage de risques hygrothermiques, une troisième voie serait à considérer. Il s’agit de solution du type « correction thermique », sous forme d’enduit isolant, de faible épaisseur, tels que les enduits chaux-chanvre par exemple. SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

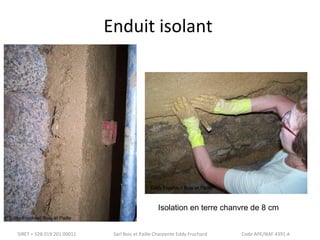

- 22. Enduit isolant EddyFruchard Bois et Paille Isolation en terre chanvre de 8 cm Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

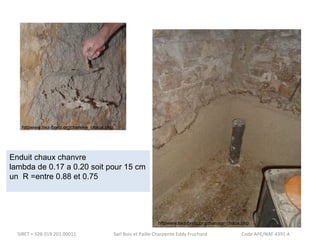

- 23. httpwww.tiez-breiz.orgchanvre_chaux.php Enduit chauxchanvre lambda de 0.17 a 0.20 soit pour 15 cm un R =entre 0.88 et 0.75 httpwww.tiez-breiz.orgchanvre_chaux.php SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

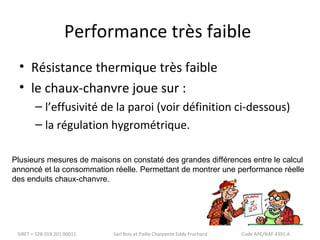

- 24. Performance très faible • Résistance thermique très faible • le chaux-chanvre joue sur : – l’effusivité de la paroi (voir définition ci-dessous) – la régulation hygrométrique. Plusieurs mesures de maisons on constaté des grandes différences entre le calcul annoncé et la consommation réelle. Permettant de montrer une performance réelle des enduits chaux-chanvre. SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

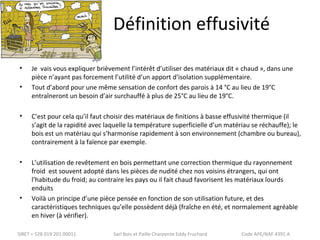

- 25. Définition effusivité •Je vais vous expliquer brièvement l’intérêt d’utiliser des matériaux dit « chaud », dans une pièce n’ayant pas forcement l’utilité d’un apport d’isolation supplémentaire. • Tout d’abord pour une même sensation de confort des parois à 14 °C au lieu de 19°C entraîneront un besoin d’air surchauffé à plus de 25°C au lieu de 19°C. • C’est pour cela qu’il faut choisir des matériaux de finitions à basse effusivité thermique (il s’agit de la rapidité avec laquelle la température superficielle d’un matériau se réchauffe); le bois est un matériau qui s’harmonise rapidement à son environnement (chambre ou bureau), contrairement à la faïence par exemple. • L’utilisation de revêtement en bois permettant une correction thermique du rayonnement froid est souvent adopté dans les pièces de nudité chez nos voisins étrangers, qui ont l’habitude du froid; au contraire les pays ou il fait chaud favorisent les matériaux lourds enduits • Voilà un principe d’une pièce pensée en fonction de son utilisation future, et des caractéristiques techniques qu’elle possèdent déjà (fraîche en été, et normalement agréable en hiver (à vérifier). SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

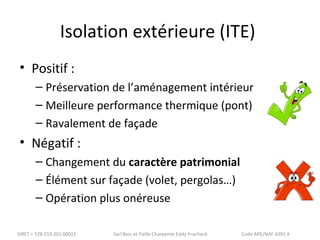

- 26. Isolation extérieure (ITE) • Positif : – Préservation de l’aménagement intérieur – Meilleure performance thermique (pont) – Ravalement de façade • Négatif : – Changement du caractère patrimonial – Élément sur façade (volet, pergolas…) – Opération plus onéreuse SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

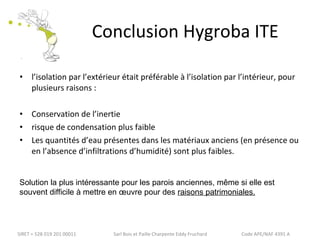

- 27. Conclusion Hygroba ITE • l’isolation par l’extérieur était préférable à l’isolation par l’intérieur, pour plusieurs raisons : • Conservation de l’inertie • risque de condensation plus faible • Les quantités d’eau présentes dans les matériaux anciens (en présence ou en l’absence d’infiltrations d’humidité) sont plus faibles. Solution la plus intéressante pour les parois anciennes, même si elle est souvent difficile à mettre en oeuvre pour des raisons patrimoniales. SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

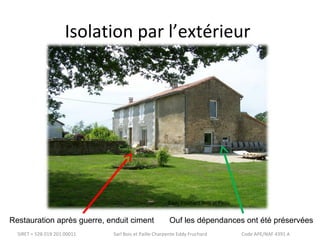

- 28. Isolation par l’extérieur Eddy Fruchard Bois et Paille Restauration après guerre, enduit ciment Ouf les dépendances ont été préservées SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

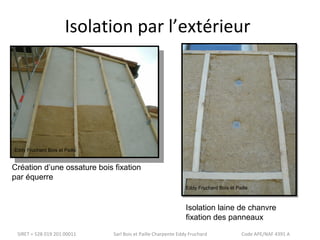

- 29. Isolation par l’extérieur Eddy Fruchard Bois et Paille Création d’une ossature bois fixation par équerre Eddy Fruchard Bois et Paille Isolation laine de chanvre fixation des panneaux SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 30. Isolation par l’extérieur Isolation liège pied de mur Isolation des tableaux de menuiseries Eddy Fruchard Bois et Paille Eddy Fruchard Bois et Paille

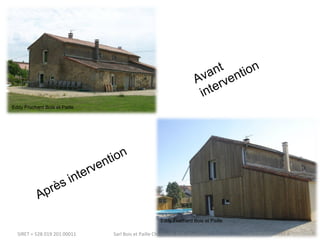

- 31. Avant intervention EddyFruchard Bois et Paille Après intervention Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

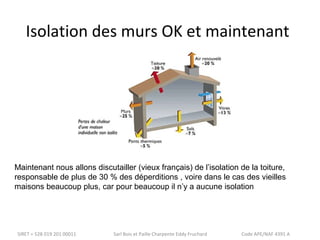

- 32. Isolation des mursOK et maintenant Maintenant nous allons discutailler (vieux français) de l’isolation de la toiture, responsable de plus de 30 % des déperditions , voire dans le cas des vieilles maisons beaucoup plus, car pour beaucoup il n’y a aucune isolation SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

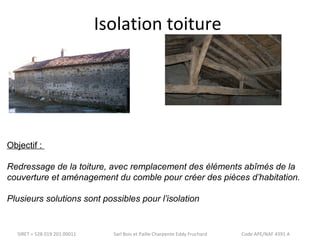

- 33. Isolation toiture Objectif: Redressage de la toiture, avec remplacement des éléments abîmés de la couverture et aménagement du comble pour créer des pièces d’habitation. Plusieurs solutions sont possibles pour l’isolation SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

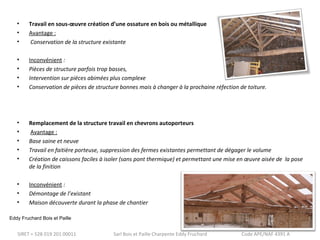

- 34. • Travail ensous-oeuvre création d’une ossature en bois ou métallique • Avantage : • Conservation de la structure existante • Inconvénient : • Pièces de structure parfois trop basses, • Intervention sur pièces abimées plus complexe • Conservation de pièces de structure bonnes mais à changer à la prochaine réfection de toiture. • Remplacement de la structure travail en chevrons autoporteurs • Avantage : • Base saine et neuve • Travail en faitière porteuse, suppression des fermes existantes permettant de dégager le volume • Création de caissons faciles à isoler (sans pont thermique) et permettant une mise en oeuvre aisée de la pose de la finition • Inconvénient : • Démontage de l’existant • Maison découverte durant la phase de chantier Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 35. Travail en sous-oeuvre • Important : s’il n’y a pas de pare-pluie entre la tuile et la volige, il faut en poser un (notre choix, un pare-pluie rigide), – il permet de pérenniser l’isolation (il est dommage d’investir de l’argent et prendre le risque de tout perdre pour une fuite ou de la neige poudreuse) – Il permet de faire le coupe-vent pour conserver les propriétés de l’isolant quand il y a du vent – Il empêche l’air chaud de rentrer (60°c sous de la tuile en plein été). • Beaucoup de pro sont restés sur la veille école « le pare-pluie fait pourrir la volige…. » – Attention il ne faut plus parler de matériaux seuls mais de complexe ou de système constructif • Dresser la toiture donc moiser les pannes pour avoir un plafond droit et permettre la pose des matériaux de finition . SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

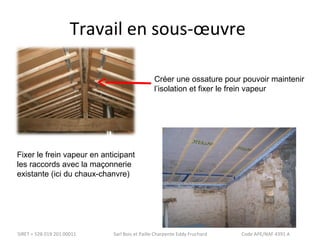

- 36. Travail en sous-oeuvre Créer une ossature pour pouvoir maintenir l’isolation et fixer le frein vapeur Fixer le frein vapeur en anticipant les raccords avec la maçonnerie existante (ici du chaux-chanvre) SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

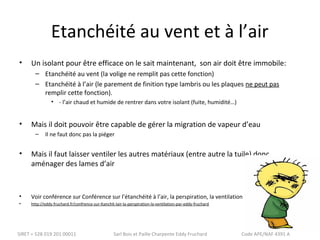

- 37. Etanchéité au ventet à l’air • Un isolant pour être efficace on le sait maintenant, son air doit être immobile: – Etanchéité au vent (la volige ne remplit pas cette fonction) – Etanchéité à l’air (le parement de finition type lambris ou les plaques ne peut pas remplir cette fonction). • - l’air chaud et humide de rentrer dans votre isolant (fuite, humidité…) • Mais il doit pouvoir être capable de gérer la migration de vapeur d’eau – Il ne faut donc pas la piéger • Mais il faut laisser ventiler les autres matériaux (entre autre la tuile) donc aménager des lames d’air • Voir conférence sur Conférence sur l’étanchéité à l’air, la perspiration, la ventilation • http://eddy.fruchard.fr/confrence-sur-ltanchit-lair-la-perspiration-la-ventilation-par-eddy-fruchard SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 38. Travail remplacement dela structure Eddy Fruchard Bois et Paille Valorisation de la charpente (apparente ensuite), les chevrons forment déjà les caissons pour l’isolation Récupération des chevrons pour gérer les débords, une fois terminé, on croirait que la toiture n’a jamais été refaite Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

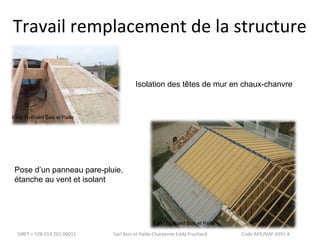

- 39. Travail remplacement dela structure Isolation des têtes de mur en chaux-chanvre Eddy Fruchard Bois et Paille Pose d’un panneau pare-pluie, étanche au vent et isolant Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

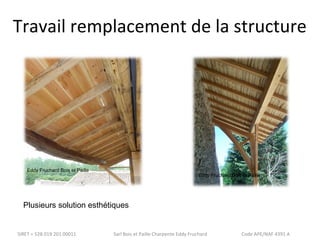

- 40. Travail remplacement dela structure Eddy Fruchard Bois et Paille Plusieurs solution esthétiques Eddy Fruchard Bois et Paille SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

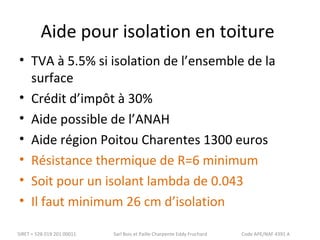

- 41. Aide pour isolationen toiture • TVA à 5.5% si isolation de l’ensemble de la surface • Crédit d’impôt à 30% • Aide possible de l’ANAH • Aide région Poitou Charentes 1300 euros • Résistance thermique de R=6 minimum • Soit pour un isolant lambda de 0.043 • Il faut minimum 26 cm d’isolation SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A

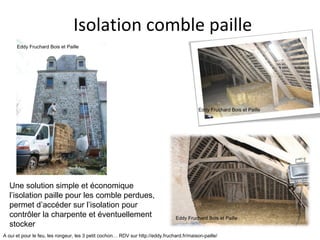

- 42. Isolation comble paille Eddy Fruchard Bois et Paille Eddy Fruchard Bois et Paille Une solution simple et économique l’isolation paille pour les comble perdues, permet d’accéder sur l’isolation pour contrôler la charpente et éventuellement stocker A oui et pour le feu, les rongeur, les 3 petit cochon… RDV sur http://eddy.fruchard.fr/maison-paille/ Eddy Fruchard Bois et Paille

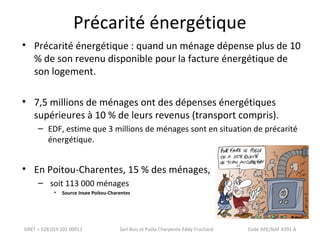

- 43. Précarité énergétique •Précarité énergétique : quand un ménage dépense plus de 10 % de son revenu disponible pour la facture énergétique de son logement. • 7,5 millions de ménages ont des dépenses énergétiques supérieures à 10 % de leurs revenus (transport compris). – EDF, estime que 3 millions de ménages sont en situation de précarité énergétique. • En Poitou-Charentes, 15 % des ménages, – soit 113 000 ménages • Source Insee Poitou-Charentes SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
- 44. Isoler sa maisonancienne tout en gardant son équilibre Merci de votre présence et Foire aux questions et de votre références bibliographiques engagement pour un monde meilleur http://eddy.fruchard.fr/ www.boisetpaille.com Pro clima (savoir 2013-2014) La Maison Ecologique (différents numéros) « Rapport sur la perspiration » HERVÉ Thomas et Eddy FRUCHARD Etude hygroba Stage-MPF-amélioration-thermique SIRET = 528 019 201 00011 Sarl Bois et Paille Charpente Eddy Fruchard Code APE/NAF 4391 A
