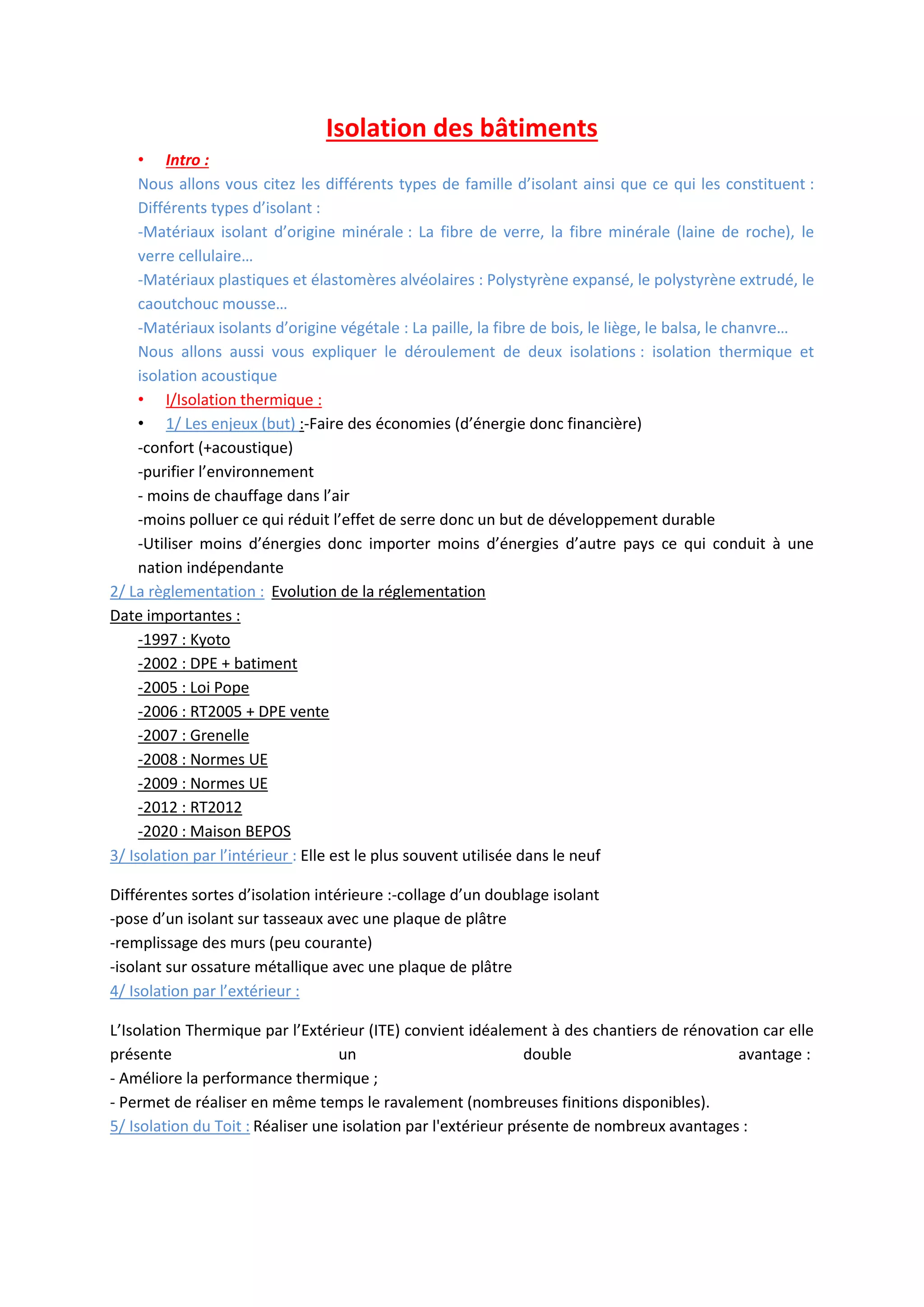

Isolation des bâtiments
• Intro :
Nous allons vous citez les différents types de famille d’isolant ainsi que ce qui les constituent :
Différents types d’isolant :
-Matériaux isolant d’origine minérale : La fibre de verre, la fibre minérale (laine de roche), le
verre cellulaire…
-Matériaux plastiques et élastomères alvéolaires : Polystyrène expansé, le polystyrène extrudé, le
caoutchouc mousse…
-Matériaux isolants d’origine végétale : La paille, la fibre de bois, le liège, le balsa, le chanvre…
Nous allons aussi vous expliquer le déroulement de deux isolations : isolation thermique et
isolation acoustique
• I/Isolation thermique :
• 1/ Les enjeux (but) :-Faire des économies (d’énergie donc financière)
-confort (+acoustique)
-purifier l’environnement
- moins de chauffage dans l’air
-moins polluer ce qui réduit l’effet de serre donc un but de développement durable
-Utiliser moins d’énergies donc importer moins d’énergies d’autre pays ce qui conduit à une
nation indépendante
2/ La règlementation : Evolution de la réglementation
Date importantes :
-1997 : Kyoto
-2002 : DPE + batiment
-2005 : Loi Pope
-2006 : RT2005 + DPE vente
-2007 : Grenelle
-2008 : Normes UE
-2009 : Normes UE
-2012 : RT2012
-2020 : Maison BEPOS
3/ Isolation par l’intérieur : Elle est le plus souvent utilisée dans le neuf
Différentes sortes d’isolation intérieure :-collage d’un doublage isolant
-pose d’un isolant sur tasseaux avec une plaque de plâtre
-remplissage des murs (peu courante)
-isolant sur ossature métallique avec une plaque de plâtre
4/ Isolation par l’extérieur :
L’Isolation Thermique par l’Extérieur (ITE) convient idéalement à des chantiers de rénovation car elle
présente un double avantage :
- Améliore la performance thermique ;
- Permet de réaliser en même temps le ravalement (nombreuses finitions disponibles).
5/ Isolation du Toit : Réaliser une isolation par l'extérieur présente de nombreux avantages :

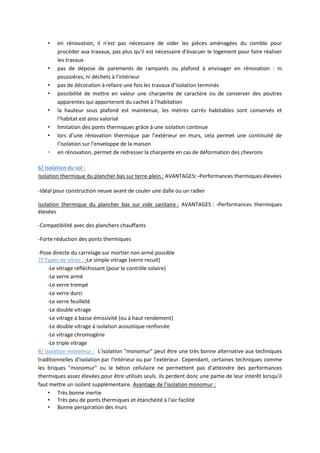

• en rénovation, il n'est pas nécessaire de vider les pièces aménagées du comble pour
procéder aux travaux, pas plus qu'il est nécessaire d'évacuer le logement pour faire réaliser
les travaux
• pas de dépose de parements de rampants ou plafond à envisager en rénovation : ni
poussières, ni déchets à l'intérieur
• pas de décoration à refaire une fois les travaux d’isolation terminés
• possibilité de mettre en valeur une charpente de caractère ou de conserver des poutres
apparentes qui apporteront du cachet à l’habitation
• la hauteur sous plafond est maintenue, les mètres carrés habitables sont conservés et
l’habitat est ainsi valorisé
• limitation des ponts thermiques grâce à une isolation continue
• lors d’une rénovation thermique par l’extérieur en murs, cela permet une continuité de
l’isolation sur l’enveloppe de la maison
• en rénovation, permet de redresser la charpente en cas de déformation des chevrons
6/ Isolation du sol :
Isolation thermique du plancher bas sur terre-plein : AVANTAGES: -Performances thermiques élevées
-Idéal pour construction neuve avant de couler une dalle ou un radier
Isolation thermique du plancher bas sur vide sanitaire : AVANTAGES : -Performances thermiques
élevées
-Compatibilité avec des planchers chauffants
-Forte réduction des ponts thermiques
-Pose directe du carrelage sur mortier non armé possible
7/ Types de vitres : -Le simple vitrage (verre recuit)
-Le vitrage réfléchissant (pour le contrôle solaire)
-Le verre armé
-Le verre trempé
-Le verre durci
-Le verre feuilleté
-Le double vitrage
-Le vitrage à basse émissivité (ou à haut rendement)
-Le double vitrage à isolation acoustique renforcée
-Le vitrage chromogène
-Le triple vitrage
8/ Isolation monomur : L'isolation "monomur" peut être une très bonne alternative aux techniques
traditionnelles d'isolation par l'intérieur ou par l'extérieur. Cependant, certaines techniques comme
les briques "monomur" ou le béton cellulaire ne permettent pas d'atteindre des performances
thermiques assez élevées pour être utilisés seuls. Ils perdent donc une partie de leur intérêt lorsqu'il
faut mettre un isolant supplémentaire. Avantage de l’isolation monomur :
• Très bonne inertie
• Très peu de ponts thermiques et étanchéité à l'air facilité
• Bonne perspiration des murs
• Performance thermique pouvant être élevée
• Durée de vie importante
Inconviennent de l’isolation monomur :
• Nécessite une mise en oeuvre appliquée (joints spéciaux) et requiert donc des professionnels
formés à ces techniques
• Nécessite souvent un complément d'isolation pour atteindre les performances exigées par
la RT 2012
• Prix supérieur à celui des techniques traditionnels
L'isolation "monomur" peut être une très bonne alternative aux techniques traditionnelles
d'isolation par l'intérieur ou par l'extérieur. Cependant, au niveau thermique, le béton cellulaire a
une longueur d'avance sur la brique monomur qui ne peut pas être utilisée seule. Elle perd donc une
partie de son intérêt car il faut mettre une isolant supplémentaire. Dans tous les cas, la mise en
oeuvre doit être précise ce qui induit souvent des prix supérieurs mais qui sont généralement gages
de qualité des produits et de savoir-faire des artisans.
II/ Isolation acoustique ou phonique : Dans le domaine de la construction l’isolation phonique
consiste à poser des matériaux isolants dans les murs, les façades ou les sols. Les fenêtres, les portes
et les murs sont généralement protégés contre les bruits aériens, à la différence des plancher. Ceux-
ci nécessitent également une protection contre le bruit d’impacts. Pour être efficace, l’isolation
phonique doit respecter le principe de la masse, à savoir que plus un matériau est lourd, moins il
laisse passer le bruit. Ce principe étant difficile à appliquer, on utilise le plus souvent la méthode
masse-ressort-masse (deux parois séparées par un matériau isolant souple, comme de la laine de
verre ou de roche, ou de la cellulose).
1/ Enjeux (but) : L’objectif majeur de l’isolation acoustique est de lutter contre tous les types de
bruits, qu’ils soient aériens ou solidiens Une bonne isolation acoustique se doit alors de bien prendre
en compte ces deux types de nuisances sonores par le biais du choix des matériaux appropriés et de
l’agencement optimal.
Les conséquences sur la santé de l'exposition au bruit sont :
-l'impact sur l'audition (fatigue et perte auditives),
-les effets “extra-auditifs” (sur le sommeil, la sphère végétative, le système endocrinien, immunitaire
et sur la santé mentale),
-ceux subjectifs (gêne, répercutions sur le comportement, la compréhension de la parole ou les
performances).
2/ Réglementation : Selon la date de construction de votre habitation, plusieurs situations
réglementaires peuvent se présenter :
 Votre logement a été construit avant 1970 :
A l’époque, aucune réglementation acoustique n’était imposée aux constructeurs.
Si vous décidez d’entreprendre des travaux d’isolation pour bénéficier d’un meilleur confort
acoustique , sachez qu’aucune exigence réglementaire n’est fixée. Il vous est recommandé de vous
rapprocher des exigences de confort de la réglementation acoustique en vigueur pour les logements
neufs.
 Votre logement a été construit entre 1970 et 1996 :
La réglementation acoustique du 14 juin 1969 fixe des valeurs minimales d’isolement
acoustique d’un appartement à l’autre dans un même immeuble (planchers, cloisons séparatives) et
des valeurs maximales de bruits de choc ou de bruits d’équipements.

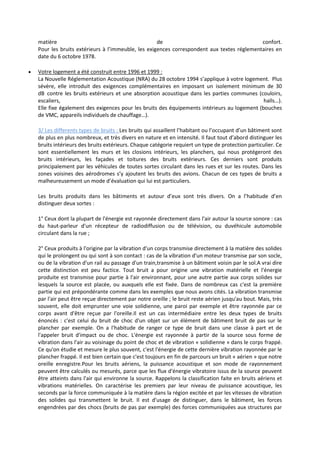

Malheureusement, les exigences fixées par ce texte ne correspondent plus aux besoins actuels en
matière de confort.
Pour les bruits extérieurs à l’immeuble, les exigences correspondent aux textes réglementaires en
date du 6 octobre 1978.
 Votre logement a été construit entre 1996 et 1999 :
La Nouvelle Réglementation Acoustique (NRA) du 28 octobre 1994 s’applique à votre logement. Plus
sévère, elle introduit des exigences complémentaires en imposant un isolement minimum de 30
dB contre les bruits extérieurs et une absorption acoustique dans les parties communes (couloirs,
escaliers, halls…).
Elle fixe également des exigences pour les bruits des équipements intérieurs au logement (bouches
de VMC, appareils individuels de chauffage…).
3/ Les differents types de bruits : Les bruits qui assaillent l’habitant ou l’occupant d’un bâtiment sont
de plus en plus nombreux, et très divers en nature et en intensité. Il faut tout d’abord distinguer les
bruits intérieurs des bruits extérieurs. Chaque catégorie requiert un type de protection particulier. Ce
sont essentiellement les murs et les closions intérieurs, les planchers, qui nous protégeront des
bruits intérieurs, les façades et toitures des bruits extérieurs. Ces derniers sont produits
principalement par les véhicules de toutes sortes circulant dans les rues et sur les routes. Dans les
zones voisines des aérodromes s’y ajoutent les bruits des avions. Chacun de ces types de bruits a
malheureusement un mode d’évaluation qui lui est particuliers.
Les bruits produits dans les bâtiments et autour d’eux sont très divers. On a l’habitude d’en
distinguer deux sortes :
1° Ceux dont la plupart de l'énergie est rayonnée directement dans l'air autour la source sonore : cas
du haut-parleur d'un récepteur de radiodiffusion ou de télévision, ou duvéhicule automobile
circulant dans la rue ;
2° Ceux produits à l'origine par la vibration d'un corps transmise directement à la matière des solides
qui le prolongent ou qui sont à son contact : cas de la vibration d'un moteur transmise par son socle,
ou de la vibration d'un rail au passage d'un train,transmise à un bâtiment voisin par le sol.A vrai dire
cette distinction est peu factice. Tout bruit a pour origine une vibration matérielle et l'énergie
produite est transmise pour partie à l'air environnant, pour une autre partie aux corps solides sur
lesquels la source est placée, ou auxquels elle est fixée. Dans de nombreux cas c'est la première
partie qui est prépondérante comme dans les exemples que nous avons cités. La vibration transmise
par l'air peut être reçue directement par notre oreille ; le bruit reste aérien jusqu'au bout. Mais, très
souvent, elle doit emprunter une voie solidienne, une paroi par exemple et être rayonnée par ce
corps avant d'être reçue par l'oreille.Il est un cas intermédiaire entre les deux types de bruits
énoncés : c'est celui du bruit de choc d'un objet sur un élément de bâtiment bruit de pas sur le
plancher par exemple. On a l'habitude de ranger ce type de bruit dans une classe à part et de
l'appeler bruit d'impact ou de choc. L'énergie est rayonnée à partir de la source sous forme de
vibration dans l'air au voisinage du point de choc et de vibration « solidienne » dans le corps frappé.
Ce qu'on étudie et mesure le plus souvent, c'est l'énergie de cette dernière vibration rayonnée par le
plancher frappé. Il est bien certain que c'est toujours en fin de parcours un bruit « aérien » que notre
oreille enregistre.Pour les bruits aériens, la puissance acoustique et son mode de rayonnement
peuvent être calculés ou mesurés, parce que les flux d'énergie vibratoire issus de la source peuvent
être atteints dans l'air qui environne la source. Rappelons la classification faite en bruits aériens et
vibrations matérielles. On caractérise les premiers par leur niveau de puissance acoustique, les
seconds par la force communiquée à la matière dans la région excitée et par les vitesses de vibration
des solides qui transmettent le bruit. Il est d'usage de distinguer, dans le bâtiment, les forces
engendrées par des chocs (bruits de pas par exemple) des forces communiquées aux structures par

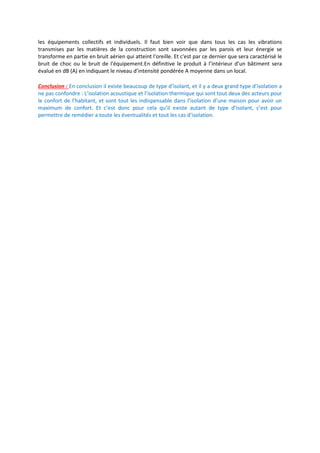

les équipements collectifs et individuels. Il faut bien voir que dans tous les cas les vibrations
transmises par les matières de la construction sont savonnées par les parois et leur énergie se
transforme en partie en bruit aérien qui atteint l'oreille. Et c'est par ce dernier que sera caractérisé le
bruit de choc ou le bruit de l'équipement.En définitive le produit à l’intérieur d’un bâtiment sera
évalué en dB (A) en indiquant le niveau d’intensité pondérée A moyenne dans un local.
Conclusion : En conclusion il existe beaucoup de type d’isolant, et il y a deux grand type d’isolation a
ne pas confondre : L’isolation acoustique et l’isolation thermique qui sont tout deux des acteurs pour
le confort de l’habitant, et sont tout les indispensable dans l’isolation d’une maison pour avoir un
maximum de confort. Et c’est donc pour cela qu’il existe autant de type d’isolant, c’est pour
permettre de remédier a toute les éventualités et tout les cas d’isolation.

Contenu connexe

Tendances

Guide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-AlsaceGuide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-Alsace
Build Green

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheiteSami Sahli

Isolation d une batiment
Isolation d une batimentIsolation d une batiment
Isolation d une batiment
boussairiayoub

[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe
Build Green

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéitéSami Sahli

Rt2012 solutions-sea cjuillet2011
Rt2012 solutions-sea cjuillet2011Rt2012 solutions-sea cjuillet2011
Rt2012 solutions-sea cjuillet2011
SEAC

Isolation acoustique dans les bâtiments en construction bois
Isolation acoustique dans les bâtiments en construction boisIsolation acoustique dans les bâtiments en construction bois
Isolation acoustique dans les bâtiments en construction bois
Gamba Acoustique, une équipe pluridisciplinaire spécialiste de l'environnement sonore

Isolationthermique
Isolationthermique Isolationthermique
Isolationthermique
MOUMENI DJALLEL

Isolations acoustique et thermique: comment les concilier? 20oct2010
Isolations acoustique et thermique: comment les concilier? 20oct2010Isolations acoustique et thermique: comment les concilier? 20oct2010
Isolations acoustique et thermique: comment les concilier? 20oct2010
Centre Urbain - Stadswinkel

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité
ILYES MHAMMEDIA

Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFABToiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Build Green

Dox acoustics - brochure
Dox acoustics - brochureDox acoustics - brochure
Dox acoustics - brochure
Architectura

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy

Recette enduit sur mur paille par eddy fruchard bois et paille
Recette enduit sur mur paille par eddy fruchard bois et pailleRecette enduit sur mur paille par eddy fruchard bois et paille
Recette enduit sur mur paille par eddy fruchard bois et paille
Bois et Paille

Isover - Multicomfort House - FR
Isover - Multicomfort House - FRIsover - Multicomfort House - FR
Isover - Multicomfort House - FR
Architectura

Toiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de ConstructionToiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de Construction
Mȉss ArćhiťeĉtuƦā

Isover - Brochure - FR
Isover - Brochure - FRIsover - Brochure - FR
Isover - Brochure - FR
Architectura

Dox acoustics - Geluidisolerende omkastingen
Dox acoustics - Geluidisolerende omkastingenDox acoustics - Geluidisolerende omkastingen
Dox acoustics - Geluidisolerende omkastingen
Architectura

Dox acoustics - Geluiddempers / Silencieux
Dox acoustics - Geluiddempers / SilencieuxDox acoustics - Geluiddempers / Silencieux
Dox acoustics - Geluiddempers / Silencieux
Architectura


Tendances (20)

Guide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-AlsaceGuide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-Alsace

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite

Isolation d une batiment
Isolation d une batimentIsolation d une batiment
Isolation d une batiment

[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité

Rt2012 solutions-sea cjuillet2011
Rt2012 solutions-sea cjuillet2011Rt2012 solutions-sea cjuillet2011
Rt2012 solutions-sea cjuillet2011

Isolation acoustique dans les bâtiments en construction bois
Isolation acoustique dans les bâtiments en construction boisIsolation acoustique dans les bâtiments en construction bois
Isolation acoustique dans les bâtiments en construction bois

Isolationthermique
Isolationthermique Isolationthermique
Isolationthermique

Isolations acoustique et thermique: comment les concilier? 20oct2010
Isolations acoustique et thermique: comment les concilier? 20oct2010Isolations acoustique et thermique: comment les concilier? 20oct2010
Isolations acoustique et thermique: comment les concilier? 20oct2010

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité

Isolant
IsolantIsolant
Isolant

Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFABToiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFAB

Dox acoustics - brochure
Dox acoustics - brochureDox acoustics - brochure
Dox acoustics - brochure

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Recette enduit sur mur paille par eddy fruchard bois et paille
Recette enduit sur mur paille par eddy fruchard bois et pailleRecette enduit sur mur paille par eddy fruchard bois et paille
Recette enduit sur mur paille par eddy fruchard bois et paille

Isover - Multicomfort House - FR
Isover - Multicomfort House - FRIsover - Multicomfort House - FR
Isover - Multicomfort House - FR

Toiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de ConstructionToiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de Construction

Isover - Brochure - FR
Isover - Brochure - FRIsover - Brochure - FR
Isover - Brochure - FR

Dox acoustics - Geluidisolerende omkastingen
Dox acoustics - Geluidisolerende omkastingenDox acoustics - Geluidisolerende omkastingen
Dox acoustics - Geluidisolerende omkastingen

Dox acoustics - Geluiddempers / Silencieux
Dox acoustics - Geluiddempers / SilencieuxDox acoustics - Geluiddempers / Silencieux
Dox acoustics - Geluiddempers / Silencieux


En vedette

El urcucuyaya lilibeth vivas
El urcucuyaya lilibeth vivasEl urcucuyaya lilibeth vivas
El urcucuyaya lilibeth vivas
Logos Academy

10
1010
Cahier fi 04
Cahier fi 04Cahier fi 04
Cahier fi 04
Hicham Marzouk

Generation Newsletter
Generation NewsletterGeneration Newsletter
Generation NewsletterMagali Auger

Les croisades panorama
Les croisades panoramaLes croisades panorama
Les croisades panorama
coriolan76

Programa de formación humana - Inicial mayo 2014
Programa de formación humana - Inicial mayo 2014Programa de formación humana - Inicial mayo 2014
Programa de formación humana - Inicial mayo 2014
Logos Academy

Versailles panorama
Versailles   panoramaVersailles   panorama
Versailles panorama
coriolan76

Congreso De Web Master
Congreso De Web MasterCongreso De Web Master
Congreso De Web Master
Adrián Segovia

Practica3 Archivo m_funcion
Practica3 Archivo m_funcionPractica3 Archivo m_funcion
Practica3 Archivo m_funcion
Saul Olaf Loaiza Meléndez

Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol
lupapid30

Diapo SpiderOak
Diapo SpiderOakDiapo SpiderOak
Diapo SpiderOak
Naphero

Intoxicación por plomo med trab
Intoxicación por plomo med trabIntoxicación por plomo med trab
Intoxicación por plomo med trab
Jackse Fonseca

Practica1_LabView
Practica1_LabViewPractica1_LabView
Practica1_LabView
Saul Olaf Loaiza Meléndez

HondaCycles 2
HondaCycles 2HondaCycles 2
HondaCycles 2
David Burrell

Digital toolbox acfr
Digital toolbox acfrDigital toolbox acfr
Digital toolbox acfr
Netadvise

happydining.fr
happydining.frhappydining.fr
happydining.fr
HappyD

Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...
Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...
Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...
maisonmarrakech7556

Présentation Saragosse
Présentation SaragossePrésentation Saragosse
Présentation Saragosse
Poezou


En vedette (20)

El urcucuyaya lilibeth vivas
El urcucuyaya lilibeth vivasEl urcucuyaya lilibeth vivas
El urcucuyaya lilibeth vivas

10
1010
10

Cahier fi 04
Cahier fi 04Cahier fi 04
Cahier fi 04

Generation Newsletter
Generation NewsletterGeneration Newsletter
Generation Newsletter

Les croisades panorama
Les croisades panoramaLes croisades panorama
Les croisades panorama

Programa de formación humana - Inicial mayo 2014
Programa de formación humana - Inicial mayo 2014Programa de formación humana - Inicial mayo 2014
Programa de formación humana - Inicial mayo 2014

Versailles panorama
Versailles   panoramaVersailles   panorama
Versailles panorama

Congreso De Web Master
Congreso De Web MasterCongreso De Web Master
Congreso De Web Master

Practica3 Archivo m_funcion
Practica3 Archivo m_funcionPractica3 Archivo m_funcion
Practica3 Archivo m_funcion

Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol
Identification des secrets dans le support de la cheminee TV d'ethanol

Diapo SpiderOak
Diapo SpiderOakDiapo SpiderOak
Diapo SpiderOak

Intoxicación por plomo med trab
Intoxicación por plomo med trabIntoxicación por plomo med trab
Intoxicación por plomo med trab

Practica1_LabView
Practica1_LabViewPractica1_LabView
Practica1_LabView

HondaCycles 2
HondaCycles 2HondaCycles 2
HondaCycles 2

Digital toolbox acfr
Digital toolbox acfrDigital toolbox acfr
Digital toolbox acfr

Analyse de presse
Analyse de presseAnalyse de presse
Analyse de presse

happydining.fr
happydining.frhappydining.fr
happydining.fr

Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...
Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...
Idees simples sur des elements de racine pour Riad dans la terrasse de piscin...

Cv2015
Cv2015Cv2015
Cv2015

Présentation Saragosse
Présentation SaragossePrésentation Saragosse
Présentation Saragosse


Similaire à Isolation des bâtiments

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptx
brahim mouhcine

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
HadJer61

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique
Mohamed Nassim Djenidi

Murs de façade
Murs de façadeMurs de façade
Murs de façadeSami Sahli

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
Fermacell BV

Présentation Acoustique - Christine Simonin
Présentation Acoustique - Christine SimoninPrésentation Acoustique - Christine Simonin
Présentation Acoustique - Christine Simonin
ARP-Astrance

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lrEuropages2

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM

Logement eco-responsable.com- isolation
Logement eco-responsable.com- isolationLogement eco-responsable.com- isolation
Logement eco-responsable.com- isolation
Mira Lavandier

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014
Ageka

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt
KaHina28

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance
Ouaret Yahia

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserieSami Sahli

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafondSami Sahli

ROCKFON Mono Acoustic
ROCKFON Mono AcousticROCKFON Mono Acoustic
ROCKFON Mono Acoustic
Architectura

Folleto fachadas
Folleto fachadasFolleto fachadas
Folleto fachadas
RaulAlcaina

Étanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolantÉtanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolant
Islem Mehimdet

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison
Mira Lavandier


Similaire à Isolation des bâtiments (20)

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptx

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Murs de façade
Murs de façadeMurs de façade
Murs de façade

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois

Présentation Acoustique - Christine Simonin
Présentation Acoustique - Christine SimoninPrésentation Acoustique - Christine Simonin
Présentation Acoustique - Christine Simonin

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lr

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)

Logement eco-responsable.com- isolation
Logement eco-responsable.com- isolationLogement eco-responsable.com- isolation
Logement eco-responsable.com- isolation

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Fenêtres
FenêtresFenêtres
Fenêtres

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafond

ROCKFON Mono Acoustic
ROCKFON Mono AcousticROCKFON Mono Acoustic
ROCKFON Mono Acoustic

Folleto fachadas
Folleto fachadasFolleto fachadas
Folleto fachadas

Étanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolantÉtanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolant

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison


Isolation des bâtiments

  • 1. Isolation des bâtiments • Intro : Nous allons vous citez les différents types de famille d’isolant ainsi que ce qui les constituent : Différents types d’isolant : -Matériaux isolant d’origine minérale : La fibre de verre, la fibre minérale (laine de roche), le verre cellulaire… -Matériaux plastiques et élastomères alvéolaires : Polystyrène expansé, le polystyrène extrudé, le caoutchouc mousse… -Matériaux isolants d’origine végétale : La paille, la fibre de bois, le liège, le balsa, le chanvre… Nous allons aussi vous expliquer le déroulement de deux isolations : isolation thermique et isolation acoustique • I/Isolation thermique : • 1/ Les enjeux (but) :-Faire des économies (d’énergie donc financière) -confort (+acoustique) -purifier l’environnement - moins de chauffage dans l’air -moins polluer ce qui réduit l’effet de serre donc un but de développement durable -Utiliser moins d’énergies donc importer moins d’énergies d’autre pays ce qui conduit à une nation indépendante 2/ La règlementation : Evolution de la réglementation Date importantes : -1997 : Kyoto -2002 : DPE + batiment -2005 : Loi Pope -2006 : RT2005 + DPE vente -2007 : Grenelle -2008 : Normes UE -2009 : Normes UE -2012 : RT2012 -2020 : Maison BEPOS 3/ Isolation par l’intérieur : Elle est le plus souvent utilisée dans le neuf Différentes sortes d’isolation intérieure :-collage d’un doublage isolant -pose d’un isolant sur tasseaux avec une plaque de plâtre -remplissage des murs (peu courante) -isolant sur ossature métallique avec une plaque de plâtre 4/ Isolation par l’extérieur : L’Isolation Thermique par l’Extérieur (ITE) convient idéalement à des chantiers de rénovation car elle présente un double avantage : - Améliore la performance thermique ; - Permet de réaliser en même temps le ravalement (nombreuses finitions disponibles). 5/ Isolation du Toit : Réaliser une isolation par l'extérieur présente de nombreux avantages :
  • 2. • en rénovation, il n'est pas nécessaire de vider les pièces aménagées du comble pour procéder aux travaux, pas plus qu'il est nécessaire d'évacuer le logement pour faire réaliser les travaux • pas de dépose de parements de rampants ou plafond à envisager en rénovation : ni poussières, ni déchets à l'intérieur • pas de décoration à refaire une fois les travaux d’isolation terminés • possibilité de mettre en valeur une charpente de caractère ou de conserver des poutres apparentes qui apporteront du cachet à l’habitation • la hauteur sous plafond est maintenue, les mètres carrés habitables sont conservés et l’habitat est ainsi valorisé • limitation des ponts thermiques grâce à une isolation continue • lors d’une rénovation thermique par l’extérieur en murs, cela permet une continuité de l’isolation sur l’enveloppe de la maison • en rénovation, permet de redresser la charpente en cas de déformation des chevrons 6/ Isolation du sol : Isolation thermique du plancher bas sur terre-plein : AVANTAGES: -Performances thermiques élevées -Idéal pour construction neuve avant de couler une dalle ou un radier Isolation thermique du plancher bas sur vide sanitaire : AVANTAGES : -Performances thermiques élevées -Compatibilité avec des planchers chauffants -Forte réduction des ponts thermiques -Pose directe du carrelage sur mortier non armé possible 7/ Types de vitres : -Le simple vitrage (verre recuit) -Le vitrage réfléchissant (pour le contrôle solaire) -Le verre armé -Le verre trempé -Le verre durci -Le verre feuilleté -Le double vitrage -Le vitrage à basse émissivité (ou à haut rendement) -Le double vitrage à isolation acoustique renforcée -Le vitrage chromogène -Le triple vitrage 8/ Isolation monomur : L'isolation "monomur" peut être une très bonne alternative aux techniques traditionnelles d'isolation par l'intérieur ou par l'extérieur. Cependant, certaines techniques comme les briques "monomur" ou le béton cellulaire ne permettent pas d'atteindre des performances thermiques assez élevées pour être utilisés seuls. Ils perdent donc une partie de leur intérêt lorsqu'il faut mettre un isolant supplémentaire. Avantage de l’isolation monomur : • Très bonne inertie • Très peu de ponts thermiques et étanchéité à l'air facilité • Bonne perspiration des murs
  • 3. • Performance thermique pouvant être élevée • Durée de vie importante Inconviennent de l’isolation monomur : • Nécessite une mise en oeuvre appliquée (joints spéciaux) et requiert donc des professionnels formés à ces techniques • Nécessite souvent un complément d'isolation pour atteindre les performances exigées par la RT 2012 • Prix supérieur à celui des techniques traditionnels L'isolation "monomur" peut être une très bonne alternative aux techniques traditionnelles d'isolation par l'intérieur ou par l'extérieur. Cependant, au niveau thermique, le béton cellulaire a une longueur d'avance sur la brique monomur qui ne peut pas être utilisée seule. Elle perd donc une partie de son intérêt car il faut mettre une isolant supplémentaire. Dans tous les cas, la mise en oeuvre doit être précise ce qui induit souvent des prix supérieurs mais qui sont généralement gages de qualité des produits et de savoir-faire des artisans. II/ Isolation acoustique ou phonique : Dans le domaine de la construction l’isolation phonique consiste à poser des matériaux isolants dans les murs, les façades ou les sols. Les fenêtres, les portes et les murs sont généralement protégés contre les bruits aériens, à la différence des plancher. Ceux- ci nécessitent également une protection contre le bruit d’impacts. Pour être efficace, l’isolation phonique doit respecter le principe de la masse, à savoir que plus un matériau est lourd, moins il laisse passer le bruit. Ce principe étant difficile à appliquer, on utilise le plus souvent la méthode masse-ressort-masse (deux parois séparées par un matériau isolant souple, comme de la laine de verre ou de roche, ou de la cellulose). 1/ Enjeux (but) : L’objectif majeur de l’isolation acoustique est de lutter contre tous les types de bruits, qu’ils soient aériens ou solidiens Une bonne isolation acoustique se doit alors de bien prendre en compte ces deux types de nuisances sonores par le biais du choix des matériaux appropriés et de l’agencement optimal. Les conséquences sur la santé de l'exposition au bruit sont : -l'impact sur l'audition (fatigue et perte auditives), -les effets “extra-auditifs” (sur le sommeil, la sphère végétative, le système endocrinien, immunitaire et sur la santé mentale), -ceux subjectifs (gêne, répercutions sur le comportement, la compréhension de la parole ou les performances). 2/ Réglementation : Selon la date de construction de votre habitation, plusieurs situations réglementaires peuvent se présenter :  Votre logement a été construit avant 1970 : A l’époque, aucune réglementation acoustique n’était imposée aux constructeurs. Si vous décidez d’entreprendre des travaux d’isolation pour bénéficier d’un meilleur confort acoustique , sachez qu’aucune exigence réglementaire n’est fixée. Il vous est recommandé de vous rapprocher des exigences de confort de la réglementation acoustique en vigueur pour les logements neufs.  Votre logement a été construit entre 1970 et 1996 : La réglementation acoustique du 14 juin 1969 fixe des valeurs minimales d’isolement acoustique d’un appartement à l’autre dans un même immeuble (planchers, cloisons séparatives) et des valeurs maximales de bruits de choc ou de bruits d’équipements. Malheureusement, les exigences fixées par ce texte ne correspondent plus aux besoins actuels en
  • 4. matière de confort. Pour les bruits extérieurs à l’immeuble, les exigences correspondent aux textes réglementaires en date du 6 octobre 1978.  Votre logement a été construit entre 1996 et 1999 : La Nouvelle Réglementation Acoustique (NRA) du 28 octobre 1994 s’applique à votre logement. Plus sévère, elle introduit des exigences complémentaires en imposant un isolement minimum de 30 dB contre les bruits extérieurs et une absorption acoustique dans les parties communes (couloirs, escaliers, halls…). Elle fixe également des exigences pour les bruits des équipements intérieurs au logement (bouches de VMC, appareils individuels de chauffage…). 3/ Les differents types de bruits : Les bruits qui assaillent l’habitant ou l’occupant d’un bâtiment sont de plus en plus nombreux, et très divers en nature et en intensité. Il faut tout d’abord distinguer les bruits intérieurs des bruits extérieurs. Chaque catégorie requiert un type de protection particulier. Ce sont essentiellement les murs et les closions intérieurs, les planchers, qui nous protégeront des bruits intérieurs, les façades et toitures des bruits extérieurs. Ces derniers sont produits principalement par les véhicules de toutes sortes circulant dans les rues et sur les routes. Dans les zones voisines des aérodromes s’y ajoutent les bruits des avions. Chacun de ces types de bruits a malheureusement un mode d’évaluation qui lui est particuliers. Les bruits produits dans les bâtiments et autour d’eux sont très divers. On a l’habitude d’en distinguer deux sortes : 1° Ceux dont la plupart de l'énergie est rayonnée directement dans l'air autour la source sonore : cas du haut-parleur d'un récepteur de radiodiffusion ou de télévision, ou duvéhicule automobile circulant dans la rue ; 2° Ceux produits à l'origine par la vibration d'un corps transmise directement à la matière des solides qui le prolongent ou qui sont à son contact : cas de la vibration d'un moteur transmise par son socle, ou de la vibration d'un rail au passage d'un train,transmise à un bâtiment voisin par le sol.A vrai dire cette distinction est peu factice. Tout bruit a pour origine une vibration matérielle et l'énergie produite est transmise pour partie à l'air environnant, pour une autre partie aux corps solides sur lesquels la source est placée, ou auxquels elle est fixée. Dans de nombreux cas c'est la première partie qui est prépondérante comme dans les exemples que nous avons cités. La vibration transmise par l'air peut être reçue directement par notre oreille ; le bruit reste aérien jusqu'au bout. Mais, très souvent, elle doit emprunter une voie solidienne, une paroi par exemple et être rayonnée par ce corps avant d'être reçue par l'oreille.Il est un cas intermédiaire entre les deux types de bruits énoncés : c'est celui du bruit de choc d'un objet sur un élément de bâtiment bruit de pas sur le plancher par exemple. On a l'habitude de ranger ce type de bruit dans une classe à part et de l'appeler bruit d'impact ou de choc. L'énergie est rayonnée à partir de la source sous forme de vibration dans l'air au voisinage du point de choc et de vibration « solidienne » dans le corps frappé. Ce qu'on étudie et mesure le plus souvent, c'est l'énergie de cette dernière vibration rayonnée par le plancher frappé. Il est bien certain que c'est toujours en fin de parcours un bruit « aérien » que notre oreille enregistre.Pour les bruits aériens, la puissance acoustique et son mode de rayonnement peuvent être calculés ou mesurés, parce que les flux d'énergie vibratoire issus de la source peuvent être atteints dans l'air qui environne la source. Rappelons la classification faite en bruits aériens et vibrations matérielles. On caractérise les premiers par leur niveau de puissance acoustique, les seconds par la force communiquée à la matière dans la région excitée et par les vitesses de vibration des solides qui transmettent le bruit. Il est d'usage de distinguer, dans le bâtiment, les forces engendrées par des chocs (bruits de pas par exemple) des forces communiquées aux structures par
  • 5. les équipements collectifs et individuels. Il faut bien voir que dans tous les cas les vibrations transmises par les matières de la construction sont savonnées par les parois et leur énergie se transforme en partie en bruit aérien qui atteint l'oreille. Et c'est par ce dernier que sera caractérisé le bruit de choc ou le bruit de l'équipement.En définitive le produit à l’intérieur d’un bâtiment sera évalué en dB (A) en indiquant le niveau d’intensité pondérée A moyenne dans un local. Conclusion : En conclusion il existe beaucoup de type d’isolant, et il y a deux grand type d’isolation a ne pas confondre : L’isolation acoustique et l’isolation thermique qui sont tout deux des acteurs pour le confort de l’habitant, et sont tout les indispensable dans l’isolation d’une maison pour avoir un maximum de confort. Et c’est donc pour cela qu’il existe autant de type d’isolant, c’est pour permettre de remédier a toute les éventualités et tout les cas d’isolation.
