Présenté par :
 Brahim MOUHCINE.
 Rachid BAHMANI.
Encadré par :
 M. Hassan DEMRATI.
Année Universitaire : 2020/2021
Thème :
CYCLE D’INGENIEUR DE L’ECOLE POLYTECHNIQUE D’AGADIR
FILIERE GENIE CIVIL
Module : Confort du Bâtiment

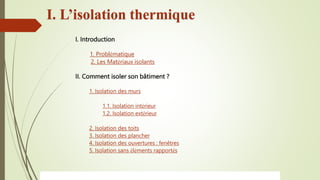

I. Introduction
1. Problématique
2. Les Matériaux isolants
II. Comment isoler son bâtiment ?
1. Isolation des murs
1.1. Isolation intérieur
1.2. Isolation extérieur
2. Isolation des toits
3. Isolation des plancher
4. Isolation des ouvertures : fenêtres
5. Isolation sans éléments rapportés

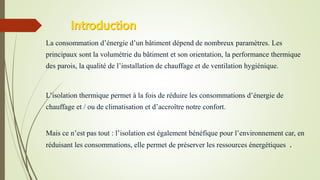

I. L’isolation thermique
La consommation d’énergie d’un bâtiment dépend de nombreux paramètres. Les
principaux sont la volumétrie du bâtiment et son orientation, la performance thermique
des parois, la qualité de l’installation de chauffage et de ventilation hygiénique.
L’isolation thermique permet à la fois de réduire les consommations d’énergie de
chauffage et / ou de climatisation et d’accroître notre confort.
Mais ce n’est pas tout : l’isolation est également bénéfique pour l’environnement car, en
réduisant les consommations, elle permet de préserver les ressources énergétiques .

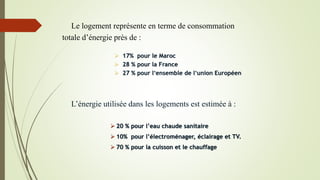

L’énergie utilisée dans les logements est estimée à :
 20 % pour l’eau chaude sanitaire
 10% pour l’électroménager, éclairage et TV.
 70 % pour la cuisson et le chauffage
Le logement représente en terme de consommation
totale d’énergie près de :
 17% pour le Maroc
 28 % pour la France
 27 % pour l’ensemble de l’union Européen

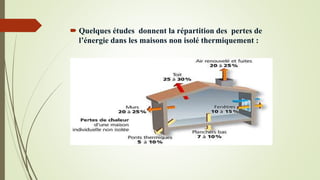

 Quelques études donnent la répartition des pertes de
l’énergie dans les maisons non isolé thermiquement :
OCCUPANTS
ENVELOPPE
BATIMENT
ENVIRONNEMENT
INTERIEUR - EXTERIEUR
Incluant
Devant
permettre
CONFORT
DEPENSES
ENERGETIQUES
MINIMALES

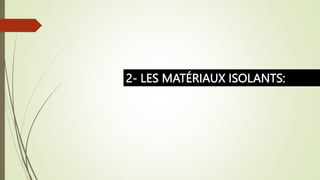

2- LES MATÉRIAUX ISOLANTS:

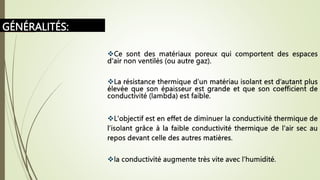

GÉNÉRALITÉS:

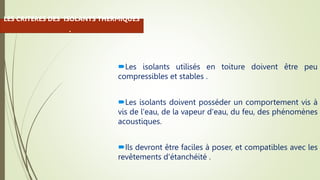

Les isolants utilisés en toiture doivent être peu
compressibles et stables .
Les isolants doivent posséder un comportement vis à
vis de l'eau, de la vapeur d'eau, du feu, des phénomènes
acoustiques.
Ils devront être faciles à poser, et compatibles avec les
revêtements d'étanchéité .
LES CRITÈRES DES ISOLANTS THERMIQUES
:

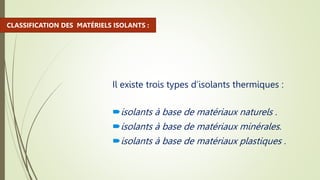

Il existe trois types d’isolants thermiques :
isolants à base de matériaux naturels .
isolants à base de matériaux minérales.
isolants à base de matériaux plastiques .

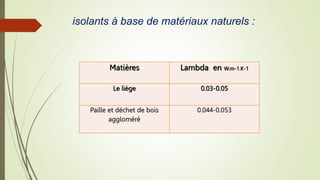

CLASSIFICATION DES MATÉRIELS ISOLANTS :
Matières Lambda en W.m-1.K-1
Le liège 0.03-0.05
Paille et déchet de bois
aggloméré
0.044-0.053
isolants à base de matériaux naturels :

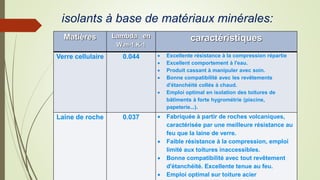

Matières Lambda en
W.m-1.K-1
caractéristiques
Verre cellulaire 0.044  Excellente résistance à la compression répartie
 Excellent comportement à l'eau.
 Produit cassant à manipuler avec soin.
 Bonne compatibilité avec les revêtements
d'étanchéité collés à chaud.
 Emploi optimal en isolation des toitures de
bâtiments à forte hygrométrie (piscine,
papeterie...).
Laine de roche 0.037  Fabriquée à partir de roches volcaniques,
caractérisée par une meilleure résistance au
feu que la laine de verre.
 Faible résistance à la compression, emploi
limité aux toitures inaccessibles.
 Bonne compatibilité avec tout revêtement
d'étanchéité. Excellente tenue au feu.
 Emploi optimal sur toiture acier
isolants à base de matériaux minérales:
isolants à base de matériaux plastiques :

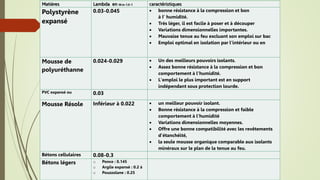

Matières Lambda en W.m-1.K-1 caractéristiques
Polystyrène
expansé
0.03-0.045  bonne résistance à la compression et bon
à I’ humidité.
 Très léger, il est facile à poser et à découper
 Variations dimensionnelles importantes.
 Mauvaise tenue au feu excluant son emploi sur bac
 Emploi optimal en isolation par l'intérieur ou en
Mousse de
polyuréthanne
0.024-0.029  Un des meilleurs pouvoirs isolants.
 Assez bonne résistance à la compression et bon
comportement à l'humidité.
 L'emploi le plus important est en support
indépendant sous protection lourde.
PVC expansé ou 0.03
Mousse Résole Inférieur à 0.022  un meilleur pouvoir isolant.
 Bonne résistance à la compression et faible
comportement à l'humidité
 Variations dimensionnelles moyennes.
 Offre une bonne compatibilité avec les revêtements
d'étanchéité,
 la seule mousse organique comparable aux isolants
minéraux sur le plan de la tenue au feu.
Bétons cellulaires 0.08-0.3
Bétons légers o Ponce : 0.145
o Argile expansé : 0.2 à
o Pouzzolane : 0.25

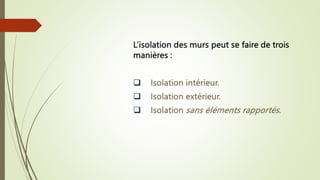

1- ISOLATION DES MURS:

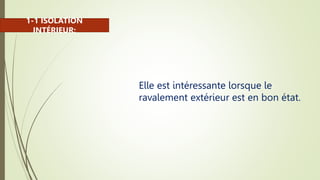

Elle est intéressante lorsque le
ravalement extérieur est en bon état.
1-1 ISOLATION
INTÉRIEUR:

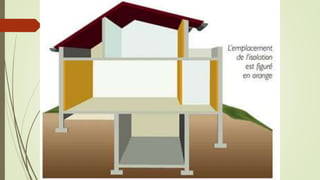

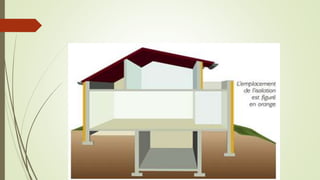

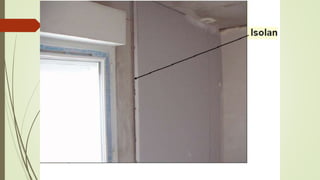

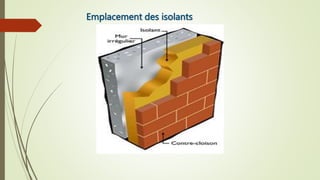

Emplacement des isolants

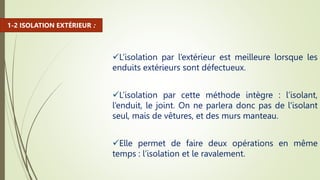

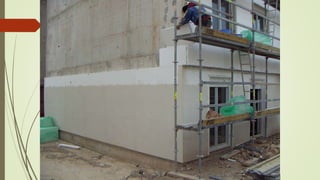

ISOLATION EXTÉRIEUR :
L’isolation par l’extérieur est meilleure lorsque les
enduits extérieurs sont défectueux.
L’isolation par cette méthode intègre : l’isolant,
l’enduit, le joint. On ne parlera donc pas de l'isolant
seul, mais de vêtures, et des murs manteau.
Elle permet de faire deux opérations en même
temps : l’isolation et le ravalement.
1-2 ISOLATION EXTÉRIEUR :

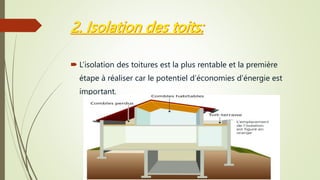

 L’isolation des toitures est la plus rentable et la première
étape à réaliser car le potentiel d’économies d’énergie est
important.

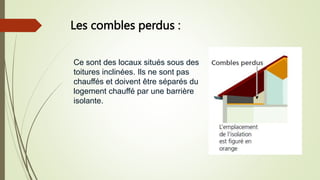

Les combles perdus :
Ce sont des locaux situés sous des
toitures inclinées. Ils ne sont pas
chauffés et doivent être séparés du
logement chauffé par une barrière
isolante.

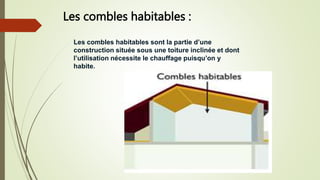

Les combles habitables :
Les combles habitables sont la partie d’une
construction située sous une toiture inclinée et dont
l’utilisation nécessite le chauffage puisqu’on y
habite.

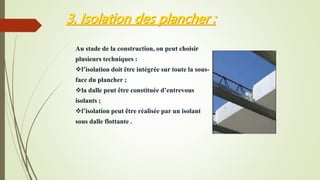

Au stade de la construction, on peut choisir
plusieurs techniques :
l’isolation doit être intégrée sur toute la sous-
face du plancher ;
la dalle peut être constituée d’entrevous
isolants ;
l’isolation peut être réalisée par un isolant
sous dalle flottante .
La qualité de la fenêtre :
Les fenêtres modernes sont toutes munies de garnitures d’étanchéité qui leur
confèrent d’excellentes performances en termes de perméabilité à l’air et
d’étanchéité à l’eau.
L’amélioration de l’étanchéité à l’air d’un logement permet de supprimer les
courants d’air mais nécessite la mise en place d’une ventilation contrôlée,
capable de faire « respirer » votre logement.
La qualité du vitrage :
Le double vitrage classique (deux verres emprisonnant une lame d’air) est
plus performant que le simple vitrage :
il réduit l’effet de paroi froide
il diminue les condensations et les déperditions thermiques à travers les
fenêtres.

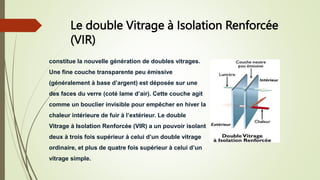

Le double Vitrage à Isolation Renforcée
(VIR)
constitue la nouvelle génération de doubles vitrages.
Une fine couche transparente peu émissive
(généralement à base d’argent) est déposée sur une
des faces du verre (coté lame d’air). Cette couche agit
comme un bouclier invisible pour empêcher en hiver la
chaleur intérieure de fuir à l’extérieur. Le double
Vitrage à Isolation Renforcée (VIR) a un pouvoir isolant
deux à trois fois supérieur à celui d’un double vitrage
ordinaire, et plus de quatre fois supérieur à celui d’un
vitrage simple.
Cette solution permet d’isoler et de construire avec un seul
produit porteur et isolant. Utilisée en construction neuve, elle est
aussi intéressante dans le cas d’une réhabilitation lourde :
extension ou surélévation.
L'isolation est répartie dans la masse de la paroi. Pour avoir une
épaisseur raisonnable, il faut utiliser un matériau alliant d'assez
bonnes caractéristiques mécaniques et d'isolation thermique.

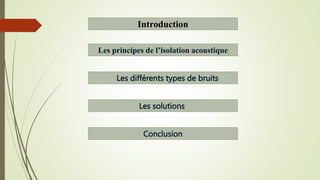

Introduction
Les principes de l’isolation acoustique

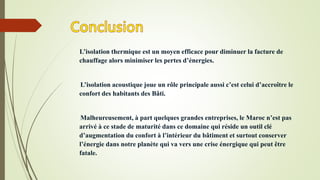

Conclusion
Les solutions
Les différents types de bruits

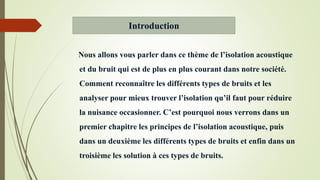

Nous allons vous parler dans ce thème de l’isolation acoustique
et du bruit qui est de plus en plus courant dans notre société.
Comment reconnaître les différents types de bruits et les
analyser pour mieux trouver l’isolation qu’il faut pour réduire
la nuisance occasionner. C’est pourquoi nous verrons dans un
premier chapitre les principes de l’isolation acoustique, puis
dans un deuxième les différents types de bruits et enfin dans un
troisième les solution à ces types de bruits.
Introduction

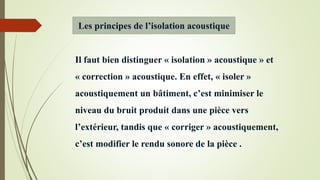

Il faut bien distinguer « isolation » acoustique » et
« correction » acoustique. En effet, « isoler »
acoustiquement un bâtiment, c’est minimiser le
niveau du bruit produit dans une pièce vers
l’extérieur, tandis que « corriger » acoustiquement,
c’est modifier le rendu sonore de la pièce .
Les principes de l’isolation acoustique

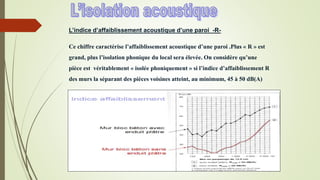

Ce chiffre caractérise l’affaiblissement acoustique d’une paroi .Plus « R » est
grand, plus l’isolation phonique du local sera élevée. On considère qu’une
pièce est véritablement « isolée phoniquement » si l’indice d’affaiblissement R
des murs la séparant des pièces voisines atteint, au minimum, 45 à 50 dB(A)
L’indice d’affaiblissement acoustique d’une paroi -R-

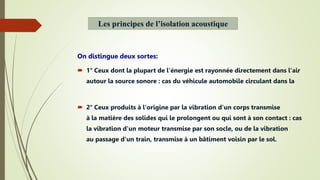

On distingue deux sortes:
 1° Ceux dont la plupart de l'énergie est rayonnée directement dans l'air
autour la source sonore : cas du véhicule automobile circulant dans la
 2° Ceux produits à l'origine par la vibration d'un corps transmise
à la matière des solides qui le prolongent ou qui sont à son contact : cas
la vibration d'un moteur transmise par son socle, ou de la vibration
au passage d'un train, transmise à un bâtiment voisin par le sol.
Les principes de l’isolation acoustique

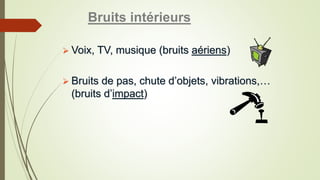

Bruits intérieurs
 Voix, TV, musique (bruits aériens)
 Bruits de pas, chute d’objets, vibrations,…
(bruits d’impact)

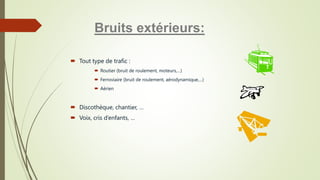

 Tout type de trafic :
 Routier (bruit de roulement, moteurs,…)
 Ferroviaire (bruit de roulement, aérodynamique,…)
 Aérien
 Discothèque, chantier, …
 Voix, cris d’enfants, …
Bruits extérieurs:

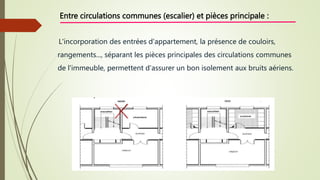

Entre circulations communes (escalier) et pièces principale :
L'incorporation des entrées d'appartement, la présence de couloirs,
rangements..., séparant les pièces principales des circulations communes
de l'immeuble, permettent d'assurer un bon isolement aux bruits aériens.
L'entrée du garage collectif situé en sous-sol
d'un immeuble doit être éloignée, si possible,
des logements, car le bruit émis par les
voitures en montée ainsi que celui produit
par la porte du garage peuvent être
importants.
On situe de préférence, l'entrée près du hall
de l'immeuble ou des commerces ou sous
des locaux craignant peu les nuisances
sonores.
A défaut, on prévoit au-dessus de l'entrée du
garage une << casquette >> formant un
écran.
Entre garages et logements :

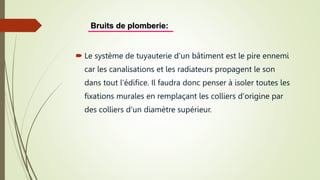

 Le système de tuyauterie d'un bâtiment est le pire ennemi
car les canalisations et les radiateurs propagent le son
dans tout l'édifice. Il faudra donc penser à isoler toutes les
fixations murales en remplaçant les colliers d'origine par
des colliers d'un diamètre supérieur.
Bruits de plomberie:

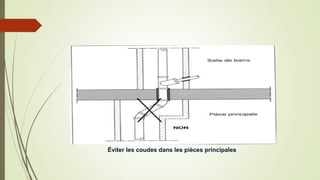

Éviter les coudes dans les pièces principales

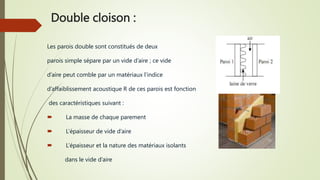

Double cloison :
Les parois double sont constitués de deux
parois simple sépare par un vide d’aire ; ce vide
d’aire peut comble par un matériaux l’indice
d’affaiblissement acoustique R de ces parois est fonction
des caractéristiques suivant :
 La masse de chaque parement
 L’épaisseur de vide d’aire
 L’épaisseur et la nature des matériaux isolants
dans le vide d’aire

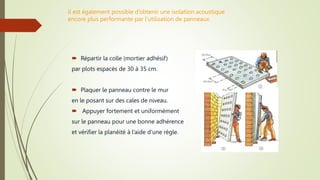

il est également possible d’obtenir une isolation acoustique
encore plus performante par l’utilisation de panneaux.
 Répartir la colle (mortier adhésif)
par plots espacés de 30 à 35 cm.
 Plaquer le panneau contre le mur
en le posant sur des cales de niveau.
 Appuyer fortement et uniformément
sur le panneau pour une bonne adhérence
et vérifier la planéité à l’aide d’une règle.

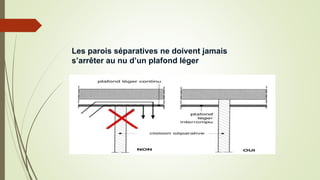

Les parois séparatives ne doivent jamais
s’arrêter au nu d’un plafond léger

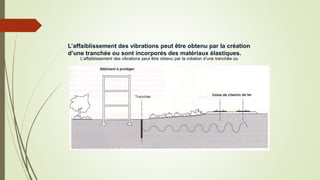

L’affaiblissement des vibrations peut être obtenu par la création d’une tranchée ou
L’affaiblissement des vibrations peut être obtenu par la création
d’une tranchée ou sont incorporés des matériaux élastiques.

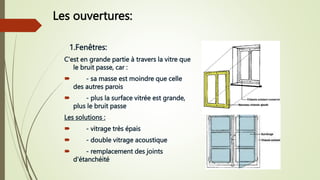

Les ouvertures:
1.Fenêtres:
C'est en grande partie à travers la vitre que
le bruit passe, car :
 - sa masse est moindre que celle
des autres parois
 - plus la surface vitrée est grande,
plus le bruit passe
Les solutions :
 - vitrage très épais
 - double vitrage acoustique
 - remplacement des joints
d'étanchéité

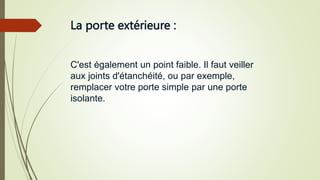

La porte extérieure :
C'est également un point faible. Il faut veiller
aux joints d'étanchéité, ou par exemple,
remplacer votre porte simple par une porte
isolante.

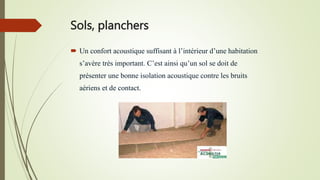

Sols, planchers
 Un confort acoustique suffisant à l’intérieur d’une habitation
s’avère très important. C’est ainsi qu’un sol se doit de
présenter une bonne isolation acoustique contre les bruits
aériens et de contact.

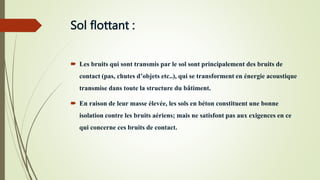

Sol flottant :
 Les bruits qui sont transmis par le sol sont principalement des bruits de
contact (pas, chutes d’objets etc..), qui se transforment en énergie acoustique
transmise dans toute la structure du bâtiment.
 En raison de leur masse élevée, les sols en béton constituent une bonne
isolation contre les bruits aériens; mais ne satisfont pas aux exigences en ce
qui concerne ces bruits de contact.

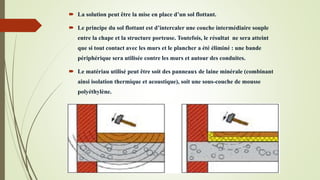

 La solution peut être la mise en place d’un sol flottant.
 Le principe du sol flottant est d’intercaler une couche intermédiaire souple
entre la chape et la structure porteuse. Toutefois, le résultat ne sera atteint
que si tout contact avec les murs et le plancher a été éliminé : une bande
périphérique sera utilisée contre les murs et autour des conduites.
 Le matériau utilisé peut être soit des panneaux de laine minérale (combinant
ainsi isolation thermique et acoustique), soit une sous-couche de mousse
polyéthylène.
L’isolation thermique est un moyen efficace pour diminuer la facture de
chauffage alors minimiser les pertes d’énergies.
L’isolation acoustique joue un rôle principale aussi c’est celui d’accroître le
confort des habitants des Bâti.
Malheureusement, à part quelques grandes entreprises, le Maroc n’est pas
arrivé à ce stade de maturité dans ce domaine qui réside un outil clé
d’augmentation du confort à l’intérieur du bâtiment et surtout conserver
l’énergie dans notre planète qui va vers une crise énergique qui peut être
fatale.
Merci Pour Votre
Attention

Contenu connexe

Tendances

Confort thérmique
Confort thérmiqueConfort thérmique
Confort thérmique
Roumaissa Saib

Isolation
IsolationIsolation
L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique
Mohamed Nassim Djenidi

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phoniqueSami Sahli

Confort thermique et l'habitât
Confort thermique et l'habitâtConfort thermique et l'habitât
Confort thermique et l'habitâtSami Sahli

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustiqueSami Sahli

Confort thermique 02
Confort thermique 02Confort thermique 02
Confort thermique 02Sami Sahli

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilationSami Sahli

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueSami Sahli

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batimentsconductriceTB

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)
omar bllaouhamou

[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe
Build Green

Revetements murs et sols
Revetements murs et solsRevetements murs et sols
Revetements murs et sols
Nour El Houda Mchr

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques
Ahmed Touati

Construction
ConstructionConstruction
Construction
Anes Baaziz

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtimentSami Sahli

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueSami Sahli


Tendances (20)

Confort thérmique
Confort thérmiqueConfort thérmique
Confort thérmique

Isolation
IsolationIsolation
Isolation

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

Les dalles
Les dallesLes dalles
Les dalles

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phonique

Confort thermique et l'habitât
Confort thermique et l'habitâtConfort thermique et l'habitât
Confort thermique et l'habitât

Menuiserie
MenuiserieMenuiserie
Menuiserie

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustique

Confort thermique 02
Confort thermique 02Confort thermique 02
Confort thermique 02

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilation

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phonique

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batiments

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)

[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe[Guide] isoler son logement du bruit | Ademe
[Guide] isoler son logement du bruit | Ademe

Revetements murs et sols
Revetements murs et solsRevetements murs et sols
Revetements murs et sols

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques

Construction
ConstructionConstruction
Construction

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique


Similaire à Isolation thermique et acoustique.pptx

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
HadJer61

Isolation d une batiment
Isolation d une batimentIsolation d une batiment
Isolation d une batiment
boussairiayoub

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014
Ageka

Isolationthermique
Isolationthermique Isolationthermique
Isolationthermique
MOUMENI DJALLEL

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt
KaHina28

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy

Logement eco-responsable.com- isolation
Logement eco-responsable.com- isolationLogement eco-responsable.com- isolation
Logement eco-responsable.com- isolation
Mira Lavandier

Isover - Brochure - FR
Isover - Brochure - FRIsover - Brochure - FR
Isover - Brochure - FR
Architectura

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
Fermacell BV

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité
ILYES MHAMMEDIA

Folleto fachadas
Folleto fachadasFolleto fachadas
Folleto fachadas
RaulAlcaina

Alucobond fire safety - FR
Alucobond fire safety - FRAlucobond fire safety - FR
Alucobond fire safety - FR
Architectura

Protection incendie
Protection incendieProtection incendie
Protection incendieSami Sahli

Guide Ademe - Isoler son logement - Novembre 2013
Guide Ademe - Isoler son logement - Novembre 2013Guide Ademe - Isoler son logement - Novembre 2013
Guide Ademe - Isoler son logement - Novembre 2013KS Services 13

Partenaire EFISOL
Partenaire EFISOLPartenaire EFISOL
Partenaire EFISOL
MaisonsPierre

Materiaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGEMateriaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGE
Ecima


Similaire à Isolation thermique et acoustique.pptx (20)

Isolation des bâtiments
Isolation des bâtimentsIsolation des bâtiments
Isolation des bâtiments

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...

Isolation d une batiment
Isolation d une batimentIsolation d une batiment
Isolation d une batiment

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014

Isolationthermique
Isolationthermique Isolationthermique
Isolationthermique

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Isolation de toiture
Isolation de toitureIsolation de toiture
Isolation de toiture

Logement eco-responsable.com- isolation
Logement eco-responsable.com- isolationLogement eco-responsable.com- isolation
Logement eco-responsable.com- isolation

Isover - Brochure - FR
Isover - Brochure - FRIsover - Brochure - FR
Isover - Brochure - FR

Fenêtres
FenêtresFenêtres
Fenêtres

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité

Folleto fachadas
Folleto fachadasFolleto fachadas
Folleto fachadas

Alucobond fire safety - FR
Alucobond fire safety - FRAlucobond fire safety - FR
Alucobond fire safety - FR

Protection incendie
Protection incendieProtection incendie
Protection incendie

Isolant
IsolantIsolant
Isolant

Guide Ademe - Isoler son logement - Novembre 2013
Guide Ademe - Isoler son logement - Novembre 2013Guide Ademe - Isoler son logement - Novembre 2013
Guide Ademe - Isoler son logement - Novembre 2013

Partenaire EFISOL
Partenaire EFISOLPartenaire EFISOL
Partenaire EFISOL

Materiaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGEMateriaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGE


Plus de brahim mouhcine

BETONS - FORMULATIONS DES BETONS COURANTS
BETONS  - FORMULATIONS DES BETONS COURANTSBETONS  - FORMULATIONS DES BETONS COURANTS
BETONS - FORMULATIONS DES BETONS COURANTS
brahim mouhcine

MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT
MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENTMATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT
MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT
brahim mouhcine

MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE
MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTREMATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE
MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE
brahim mouhcine

Province Chtouka Ait Baha.pdf
Province Chtouka Ait Baha.pdfProvince Chtouka Ait Baha.pdf
Province Chtouka Ait Baha.pdf
brahim mouhcine

couches limites laminaire et turbulente.pptx
couches limites laminaire et turbulente.pptxcouches limites laminaire et turbulente.pptx
couches limites laminaire et turbulente.pptx
brahim mouhcine

Liste de caractères
Liste de caractèresListe de caractères
Liste de caractères
brahim mouhcine


Plus de brahim mouhcine (7)

BETONS - FORMULATIONS DES BETONS COURANTS
BETONS  - FORMULATIONS DES BETONS COURANTSBETONS  - FORMULATIONS DES BETONS COURANTS
BETONS - FORMULATIONS DES BETONS COURANTS

MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT
MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENTMATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT
MATERIAUX DE CONSTRUCTION : HISTOIRE DU CIMENT

MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE
MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTREMATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE
MATERIAUX DE CONSTRUCTION : CHAUX ET PLÂTRE

Province Chtouka Ait Baha.pdf
Province Chtouka Ait Baha.pdfProvince Chtouka Ait Baha.pdf
Province Chtouka Ait Baha.pdf

couches limites laminaire et turbulente.pptx
couches limites laminaire et turbulente.pptxcouches limites laminaire et turbulente.pptx
couches limites laminaire et turbulente.pptx

00 ecc all
00 ecc all00 ecc all
00 ecc all

Liste de caractères
Liste de caractèresListe de caractères
Liste de caractères


Dernier

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre


Dernier (7)

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024


Isolation thermique et acoustique.pptx

  • 1. Présenté par :  Brahim MOUHCINE.  Rachid BAHMANI. Encadré par :  M. Hassan DEMRATI. Année Universitaire : 2020/2021 Thème : CYCLE D’INGENIEUR DE L’ECOLE POLYTECHNIQUE D’AGADIR FILIERE GENIE CIVIL Module : Confort du Bâtiment
  • 2. I. Introduction 1. Problématique 2. Les Matériaux isolants II. Comment isoler son bâtiment ? 1. Isolation des murs 1.1. Isolation intérieur 1.2. Isolation extérieur 2. Isolation des toits 3. Isolation des plancher 4. Isolation des ouvertures : fenêtres 5. Isolation sans éléments rapportés I. L’isolation thermique
  • 3. La consommation d’énergie d’un bâtiment dépend de nombreux paramètres. Les principaux sont la volumétrie du bâtiment et son orientation, la performance thermique des parois, la qualité de l’installation de chauffage et de ventilation hygiénique. L’isolation thermique permet à la fois de réduire les consommations d’énergie de chauffage et / ou de climatisation et d’accroître notre confort. Mais ce n’est pas tout : l’isolation est également bénéfique pour l’environnement car, en réduisant les consommations, elle permet de préserver les ressources énergétiques .
  • 4. L’énergie utilisée dans les logements est estimée à :  20 % pour l’eau chaude sanitaire  10% pour l’électroménager, éclairage et TV.  70 % pour la cuisson et le chauffage Le logement représente en terme de consommation totale d’énergie près de :  17% pour le Maroc  28 % pour la France  27 % pour l’ensemble de l’union Européen
  • 5.  Quelques études donnent la répartition des pertes de l’énergie dans les maisons non isolé thermiquement :
  • 7. 2- LES MATÉRIAUX ISOLANTS:
  • 9. Les isolants utilisés en toiture doivent être peu compressibles et stables . Les isolants doivent posséder un comportement vis à vis de l'eau, de la vapeur d'eau, du feu, des phénomènes acoustiques. Ils devront être faciles à poser, et compatibles avec les revêtements d'étanchéité . LES CRITÈRES DES ISOLANTS THERMIQUES :
  • 10. Il existe trois types d’isolants thermiques : isolants à base de matériaux naturels . isolants à base de matériaux minérales. isolants à base de matériaux plastiques . CLASSIFICATION DES MATÉRIELS ISOLANTS :
  • 11. Matières Lambda en W.m-1.K-1 Le liège 0.03-0.05 Paille et déchet de bois aggloméré 0.044-0.053 isolants à base de matériaux naturels :
  • 12. Matières Lambda en W.m-1.K-1 caractéristiques Verre cellulaire 0.044  Excellente résistance à la compression répartie  Excellent comportement à l'eau.  Produit cassant à manipuler avec soin.  Bonne compatibilité avec les revêtements d'étanchéité collés à chaud.  Emploi optimal en isolation des toitures de bâtiments à forte hygrométrie (piscine, papeterie...). Laine de roche 0.037  Fabriquée à partir de roches volcaniques, caractérisée par une meilleure résistance au feu que la laine de verre.  Faible résistance à la compression, emploi limité aux toitures inaccessibles.  Bonne compatibilité avec tout revêtement d'étanchéité. Excellente tenue au feu.  Emploi optimal sur toiture acier isolants à base de matériaux minérales:
  • 13. isolants à base de matériaux plastiques :
  • 14. Matières Lambda en W.m-1.K-1 caractéristiques Polystyrène expansé 0.03-0.045  bonne résistance à la compression et bon à I’ humidité.  Très léger, il est facile à poser et à découper  Variations dimensionnelles importantes.  Mauvaise tenue au feu excluant son emploi sur bac  Emploi optimal en isolation par l'intérieur ou en Mousse de polyuréthanne 0.024-0.029  Un des meilleurs pouvoirs isolants.  Assez bonne résistance à la compression et bon comportement à l'humidité.  L'emploi le plus important est en support indépendant sous protection lourde. PVC expansé ou 0.03 Mousse Résole Inférieur à 0.022  un meilleur pouvoir isolant.  Bonne résistance à la compression et faible comportement à l'humidité  Variations dimensionnelles moyennes.  Offre une bonne compatibilité avec les revêtements d'étanchéité,  la seule mousse organique comparable aux isolants minéraux sur le plan de la tenue au feu. Bétons cellulaires 0.08-0.3 Bétons légers o Ponce : 0.145 o Argile expansé : 0.2 à o Pouzzolane : 0.25
  • 16.
  • 17. Elle est intéressante lorsque le ravalement extérieur est en bon état. 1-1 ISOLATION INTÉRIEUR:
  • 18.
  • 19.
  • 22. L’isolation par l’extérieur est meilleure lorsque les enduits extérieurs sont défectueux. L’isolation par cette méthode intègre : l’isolant, l’enduit, le joint. On ne parlera donc pas de l'isolant seul, mais de vêtures, et des murs manteau. Elle permet de faire deux opérations en même temps : l’isolation et le ravalement. 1-2 ISOLATION EXTÉRIEUR :
  • 23.
  • 24.
  • 25.  L’isolation des toitures est la plus rentable et la première étape à réaliser car le potentiel d’économies d’énergie est important.
  • 26. Les combles perdus : Ce sont des locaux situés sous des toitures inclinées. Ils ne sont pas chauffés et doivent être séparés du logement chauffé par une barrière isolante.
  • 27. Les combles habitables : Les combles habitables sont la partie d’une construction située sous une toiture inclinée et dont l’utilisation nécessite le chauffage puisqu’on y habite.
  • 28. Au stade de la construction, on peut choisir plusieurs techniques : l’isolation doit être intégrée sur toute la sous- face du plancher ; la dalle peut être constituée d’entrevous isolants ; l’isolation peut être réalisée par un isolant sous dalle flottante .
  • 29. La qualité de la fenêtre : Les fenêtres modernes sont toutes munies de garnitures d’étanchéité qui leur confèrent d’excellentes performances en termes de perméabilité à l’air et d’étanchéité à l’eau. L’amélioration de l’étanchéité à l’air d’un logement permet de supprimer les courants d’air mais nécessite la mise en place d’une ventilation contrôlée, capable de faire « respirer » votre logement. La qualité du vitrage : Le double vitrage classique (deux verres emprisonnant une lame d’air) est plus performant que le simple vitrage : il réduit l’effet de paroi froide il diminue les condensations et les déperditions thermiques à travers les fenêtres.
  • 30. Le double Vitrage à Isolation Renforcée (VIR) constitue la nouvelle génération de doubles vitrages. Une fine couche transparente peu émissive (généralement à base d’argent) est déposée sur une des faces du verre (coté lame d’air). Cette couche agit comme un bouclier invisible pour empêcher en hiver la chaleur intérieure de fuir à l’extérieur. Le double Vitrage à Isolation Renforcée (VIR) a un pouvoir isolant deux à trois fois supérieur à celui d’un double vitrage ordinaire, et plus de quatre fois supérieur à celui d’un vitrage simple.
  • 31. Cette solution permet d’isoler et de construire avec un seul produit porteur et isolant. Utilisée en construction neuve, elle est aussi intéressante dans le cas d’une réhabilitation lourde : extension ou surélévation. L'isolation est répartie dans la masse de la paroi. Pour avoir une épaisseur raisonnable, il faut utiliser un matériau alliant d'assez bonnes caractéristiques mécaniques et d'isolation thermique.
  • 32.
  • 33. Introduction Les principes de l’isolation acoustique Conclusion Les solutions Les différents types de bruits
  • 34. Nous allons vous parler dans ce thème de l’isolation acoustique et du bruit qui est de plus en plus courant dans notre société. Comment reconnaître les différents types de bruits et les analyser pour mieux trouver l’isolation qu’il faut pour réduire la nuisance occasionner. C’est pourquoi nous verrons dans un premier chapitre les principes de l’isolation acoustique, puis dans un deuxième les différents types de bruits et enfin dans un troisième les solution à ces types de bruits. Introduction
  • 35. Il faut bien distinguer « isolation » acoustique » et « correction » acoustique. En effet, « isoler » acoustiquement un bâtiment, c’est minimiser le niveau du bruit produit dans une pièce vers l’extérieur, tandis que « corriger » acoustiquement, c’est modifier le rendu sonore de la pièce . Les principes de l’isolation acoustique
  • 36. Ce chiffre caractérise l’affaiblissement acoustique d’une paroi .Plus « R » est grand, plus l’isolation phonique du local sera élevée. On considère qu’une pièce est véritablement « isolée phoniquement » si l’indice d’affaiblissement R des murs la séparant des pièces voisines atteint, au minimum, 45 à 50 dB(A) L’indice d’affaiblissement acoustique d’une paroi -R-
  • 37. On distingue deux sortes:  1° Ceux dont la plupart de l'énergie est rayonnée directement dans l'air autour la source sonore : cas du véhicule automobile circulant dans la  2° Ceux produits à l'origine par la vibration d'un corps transmise à la matière des solides qui le prolongent ou qui sont à son contact : cas la vibration d'un moteur transmise par son socle, ou de la vibration au passage d'un train, transmise à un bâtiment voisin par le sol. Les principes de l’isolation acoustique
  • 38. Bruits intérieurs  Voix, TV, musique (bruits aériens)  Bruits de pas, chute d’objets, vibrations,… (bruits d’impact)
  • 39.  Tout type de trafic :  Routier (bruit de roulement, moteurs,…)  Ferroviaire (bruit de roulement, aérodynamique,…)  Aérien  Discothèque, chantier, …  Voix, cris d’enfants, … Bruits extérieurs:
  • 40.
  • 41. Entre circulations communes (escalier) et pièces principale : L'incorporation des entrées d'appartement, la présence de couloirs, rangements..., séparant les pièces principales des circulations communes de l'immeuble, permettent d'assurer un bon isolement aux bruits aériens.
  • 42. L'entrée du garage collectif situé en sous-sol d'un immeuble doit être éloignée, si possible, des logements, car le bruit émis par les voitures en montée ainsi que celui produit par la porte du garage peuvent être importants. On situe de préférence, l'entrée près du hall de l'immeuble ou des commerces ou sous des locaux craignant peu les nuisances sonores. A défaut, on prévoit au-dessus de l'entrée du garage une << casquette >> formant un écran. Entre garages et logements :
  • 43.  Le système de tuyauterie d'un bâtiment est le pire ennemi car les canalisations et les radiateurs propagent le son dans tout l'édifice. Il faudra donc penser à isoler toutes les fixations murales en remplaçant les colliers d'origine par des colliers d'un diamètre supérieur. Bruits de plomberie:
  • 44. Éviter les coudes dans les pièces principales
  • 45.
  • 46. Double cloison : Les parois double sont constitués de deux parois simple sépare par un vide d’aire ; ce vide d’aire peut comble par un matériaux l’indice d’affaiblissement acoustique R de ces parois est fonction des caractéristiques suivant :  La masse de chaque parement  L’épaisseur de vide d’aire  L’épaisseur et la nature des matériaux isolants dans le vide d’aire
  • 47. il est également possible d’obtenir une isolation acoustique encore plus performante par l’utilisation de panneaux.  Répartir la colle (mortier adhésif) par plots espacés de 30 à 35 cm.  Plaquer le panneau contre le mur en le posant sur des cales de niveau.  Appuyer fortement et uniformément sur le panneau pour une bonne adhérence et vérifier la planéité à l’aide d’une règle.
  • 48. Les parois séparatives ne doivent jamais s’arrêter au nu d’un plafond léger
  • 49. L’affaiblissement des vibrations peut être obtenu par la création d’une tranchée ou L’affaiblissement des vibrations peut être obtenu par la création d’une tranchée ou sont incorporés des matériaux élastiques.
  • 50. Les ouvertures: 1.Fenêtres: C'est en grande partie à travers la vitre que le bruit passe, car :  - sa masse est moindre que celle des autres parois  - plus la surface vitrée est grande, plus le bruit passe Les solutions :  - vitrage très épais  - double vitrage acoustique  - remplacement des joints d'étanchéité
  • 51. La porte extérieure : C'est également un point faible. Il faut veiller aux joints d'étanchéité, ou par exemple, remplacer votre porte simple par une porte isolante.
  • 52. Sols, planchers  Un confort acoustique suffisant à l’intérieur d’une habitation s’avère très important. C’est ainsi qu’un sol se doit de présenter une bonne isolation acoustique contre les bruits aériens et de contact.
  • 53. Sol flottant :  Les bruits qui sont transmis par le sol sont principalement des bruits de contact (pas, chutes d’objets etc..), qui se transforment en énergie acoustique transmise dans toute la structure du bâtiment.  En raison de leur masse élevée, les sols en béton constituent une bonne isolation contre les bruits aériens; mais ne satisfont pas aux exigences en ce qui concerne ces bruits de contact.
  • 54.  La solution peut être la mise en place d’un sol flottant.  Le principe du sol flottant est d’intercaler une couche intermédiaire souple entre la chape et la structure porteuse. Toutefois, le résultat ne sera atteint que si tout contact avec les murs et le plancher a été éliminé : une bande périphérique sera utilisée contre les murs et autour des conduites.  Le matériau utilisé peut être soit des panneaux de laine minérale (combinant ainsi isolation thermique et acoustique), soit une sous-couche de mousse polyéthylène.
  • 55. L’isolation thermique est un moyen efficace pour diminuer la facture de chauffage alors minimiser les pertes d’énergies. L’isolation acoustique joue un rôle principale aussi c’est celui d’accroître le confort des habitants des Bâti. Malheureusement, à part quelques grandes entreprises, le Maroc n’est pas arrivé à ce stade de maturité dans ce domaine qui réside un outil clé d’augmentation du confort à l’intérieur du bâtiment et surtout conserver l’énergie dans notre planète qui va vers une crise énergique qui peut être fatale.
