1. La réglementation thermique 2012 LES SOLUTIONS SEAC

2. SOLUTIONS POUR LA MAISON INDIVIDUELLE

3. Pour répondre aux exigences de la RT 2012, nous avons toute une gamme de hourdis Polyseac allant du Up 0.35 à Up 0.15 (R = 6.20). Vide sanitaire le hourdis polystyrène avec languette

4. Vide sanitaire : le systeme SEACWATT traitement des ponts thermiques Les exigences de la RT 2012 nous amène en plus du traitement des déperditions surfaciques à travailler sur le traitement des ponts thermiques du vide sanitaire. Stoptherm EP transversal :  0.26 (W/m.K) Stoptherm EP longitudinal :  0.12 (W/m.K) Stoptherm Refend bloc : 20x20  0.13 (W/m.K) Avec la gamme Stoptherm nous améliorons grandement les valeurs de déperdition des vides Sanitaires Stoptherm EP

5. Vide sanitaire SEACWATT: traitement des ponts thermiques Autre Solution : Stoptherm refend PSE Solution Stoptherm refend 20x20x62

6. Le hourdis polystyrène à languette Avantages: Évite la dalle flottante Sans étai performant Traite les ponts thermiques à la demande Stoptherm refend bloc 20x20 : traitement durable dans le temps Inconvénients: Polystyrène non protégé en sous-face Languette non protégée : si cassée = pont thermique sous la poutrelle Jumelage de la poutrelle impossible Étaiement : très difficile (quasi impossible de mettre un étaiement correct avec des languettes épaisses).

7. Vide Sanitaire -Haut de Sous-Sol Dalle Flottante La solution Dalle flottante permet d'éliminer tous les ponts thermiques. Le renforcement de l’isolation surfacique et la nécessité de traiter les ponts thermiques La solution : la dalle flottante

8. La Dalle flottante Cette solution supprime les ponts thermiques.  = 0.04 W / (m.K) Cette solution nous permet d’obtenir grâce à la double isolation des résistances thermiques très performantes Hourdis polystyrène Up 0.23 + TMS 56 SI : R = 6.60 m²K/W b) Seacbois + TMS 100 SI R = 4.95 m²K/W : Nous préconisons cette solution en haut de Sous-sol pour éviter le polystyrène apparent en sous face et surtout pour la sécurité des opérateurs au moment du coulage.

9. DALLE FLOTTANTE 1)Le Hourdis polystyrène sans languette + dalle flottante Avantages: Double isolation Sans étai Performant Inconvénients: Fragilité au coulage Détramage très difficile Impossible d’incorporer les gaines dans le hourdis Plus long à poser

10. Hourdis UP 0.23 + TMS 56 SI R = 6.60 m²K/W DALLE FLOTTANTE 2) Hourdis polystyène à languette + dalle flottante  = 0.09 W / (m.K)

11. Les avantages de cette solution Hourdis léger Rapidité de pose Sans étai performant Double isolation Épaisseur réduite du complexe de la dalle flottante avec des hourdis ayant un R très performant

12. Avec le R = 0.60 du seacbois, associé à un isolant surfaciqueque nous obtenons des résistance thermique très performantes. DALLE FLOTTANTE 3) Le Seacbois + dalle flottante Exemple: Seacbois + TMS 100 SI R = 5.25 m²K/W Seacbois + TMS 80 SI R = 4.30 m²K/W  = 0.04 W / (m.K)

13. Les avantages de cette solution Hourdis léger Rapidité de pose Sans étai performant Sécurité en phase de chantier Double isolation Protection anti-rongeur en sous-face du Seacbois Épaisseur réduite du complexe de la dalle flottante Évite la dalle de ravoirage si utilisation du Seacbois : Incorporation des gaines dans le hourdis

14. LA SOLUTION POUR EVITER LA CHAPE DE RAVOIRAGE OU L’AUGMENTATION DE L’EPAISSEUR DE LA DALLE DE COMPRESSION Grâce à sa résistance, le Seacbois permet l’encastrement des gaines électriques et de réseaux de fluides dans le polystyrène sans fragiliser l’entrevous. Découpes faciles avec le Canalcut ou découpeur thermique Cet encastrement permet de supprimer la chape de ravoirage habituellement nécessaire à l’enrobage des gaines dans le plancher ou d'augmenter l'épaisseur de la dalle de compression du diamètre des gaines. Cette solution permet ainsi des gains à tous les niveaux: Gain de 2 cm minimum sur la hauteur du plancher ou 5 dans le cas de chape de ravoirage Gain sur le poids total du plancher Gain de temps de mise en oeuvre du chantier Gain sur le prix du plancher grâce à la suppression du coût de la chape de ravoirage ou de la sur épaisseur de la dalle de compression.

15. Haut de rez-de-chaussée Maison Individuelle Dans le cas de ce plancher, nous devons traiter uniquement le pont thermique (on est entre deux locaux chauffés). Le traitement du pont thermique est assuré par une pièce isolante mise en bout de plancher; les solutions STOPTHERM. Rappel :  garde fou = 0.65  référence = 0.55

16. Les Rupteurs STOPTHERM TOTAL STOPHTERM LONGITUDINAL ES+EP Le Seacbois s’adapte à tous les Entraxes, il facilite la pose du Rupteur longitudinal :  : 0.15w/(m.K) STOPHTERM TRANSVERSAL ES + EP Le Rupteur EP posé en bout du Seacbois coupe le pont thermique (  : 0.33w/(m.K)) tout en laissant l’ancrage de la poutrelle dans le chainage

17. Le Seacbois posé en Ht Rez de chaussée permet d ’obtenir des valeurs  de 0.36 en longitudinal et 0.46 en transversal Ces valeurs  sont inférieures à la valeur de référence : 0.55 Le Seacbois permet d’éviter la pose des rupteurs La solution SEAC Maison Individuelle Conseil : Solution simple, rapide et économique Utilisez le Seacbois avec rupteurs transversaux (très facile à poser) et sans rupteur longitudinal pour obtenir un  moyen de 0.34 w/(m.K) tout en gardant la sécurité de l’ancrage longitudinal du plancher dans les chaînages. Le Seacbois est un hourdis léger qui permet d’être conforme à la Réglementation Thermique quelque soit son mode d’utilisation

18. Toiture Terrasse Toiture Terrasse : ponts thermiques, la solution Le plancher Seacbois a une résistance thermique de 0.60 à 0.75. • Possibilité de réduire l’isolation surfacique. Les Planchers Terrasses sont isolés par l’extérieur (éviter les chocs thermiques) Les acrotères sont en béton armé et liés à la table de compression. • Impossible de mettre des rupteurs La solution Seacbois permet de traiter les pontsthermiques :  longitudinal = 0.25 w/(m.K)  transversal = 0.30 w/(m.K)

19. Avantages du Seacbois en plancher haut Économique Liaison table de compression avec le mur Facilité de mise en œuvre Dé tramage Voir diapo 18 Facilite la mise en œuvre des Faux-Plafond Voir diapo 20 Traitement des ponts thermiques dans les zones biaises Voir diapo 19

20. Le Seacbois évite les zones à coffrer générées par les rupteurs longitudinaux Ce que le Seacbois évite AVANTAGES DU SEACBOIS EN PLANCHER HAUT Retour Les zones à coffrer Les poutrelles jumelées

21. Coupes en biais Retour

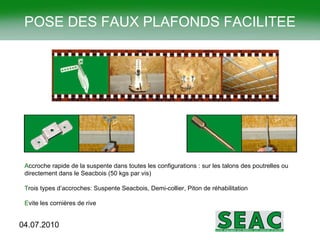

22. A ccroche rapide de la suspente dans toutes les configurations : sur les talons des poutrelles ou directement dans le Seacbois (50 kgs par vis) T rois types d’accroches: Suspente Seacbois, Demi-collier, Piton de réhabilitation E vite les cornières de rive POSE DES FAUX PLAFONDS FACILITEE

23. SOLUTIONS POUR LE LOGEMENT COLLECTIF

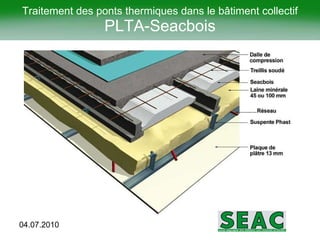

24. Traitement des ponts thermiques dans le bâtiment collectif PLTA-Seacbois

25. Etage courant Le PLTA permet de résoudre le problème des ponts thermiques du bâtiment collectif sans altérer l’affaiblissement acoustique du Plancher (pas de pont phonique) et sans désolidariser la table de compression des murs. Performances acoustiques

26. Balcons : ponts thermiques, la solution Balcons Le plancher PLTA est le seul plancher qui permet dans le cas de balcons d’avoir un coefficient de déperdition linéique inférieur à la valeur de référence.  longitudinal = 0.48 w/(m.K)  transversal = 0.50 w/(m.K)

27. Toiture Terrasse Toiture Terrasse : ponts thermiques, la solution Le plancher Seacbois a une résistance thermique de 0.60 à 0.75. • Possibilité de réduire l’isolation surfacique. Les Planchers Terrasses sont isolés par l’extérieur (éviter les chocs thermiques) Les acrotères sont en béton armé et liés à la table de compression. • Impossible de mettre des rupteurs La solution Seacbois permet de traiter les pontsthermiques :  longitudinal = 0.25 w/(m.K)  transversal = 0.30 w/(m.K)
