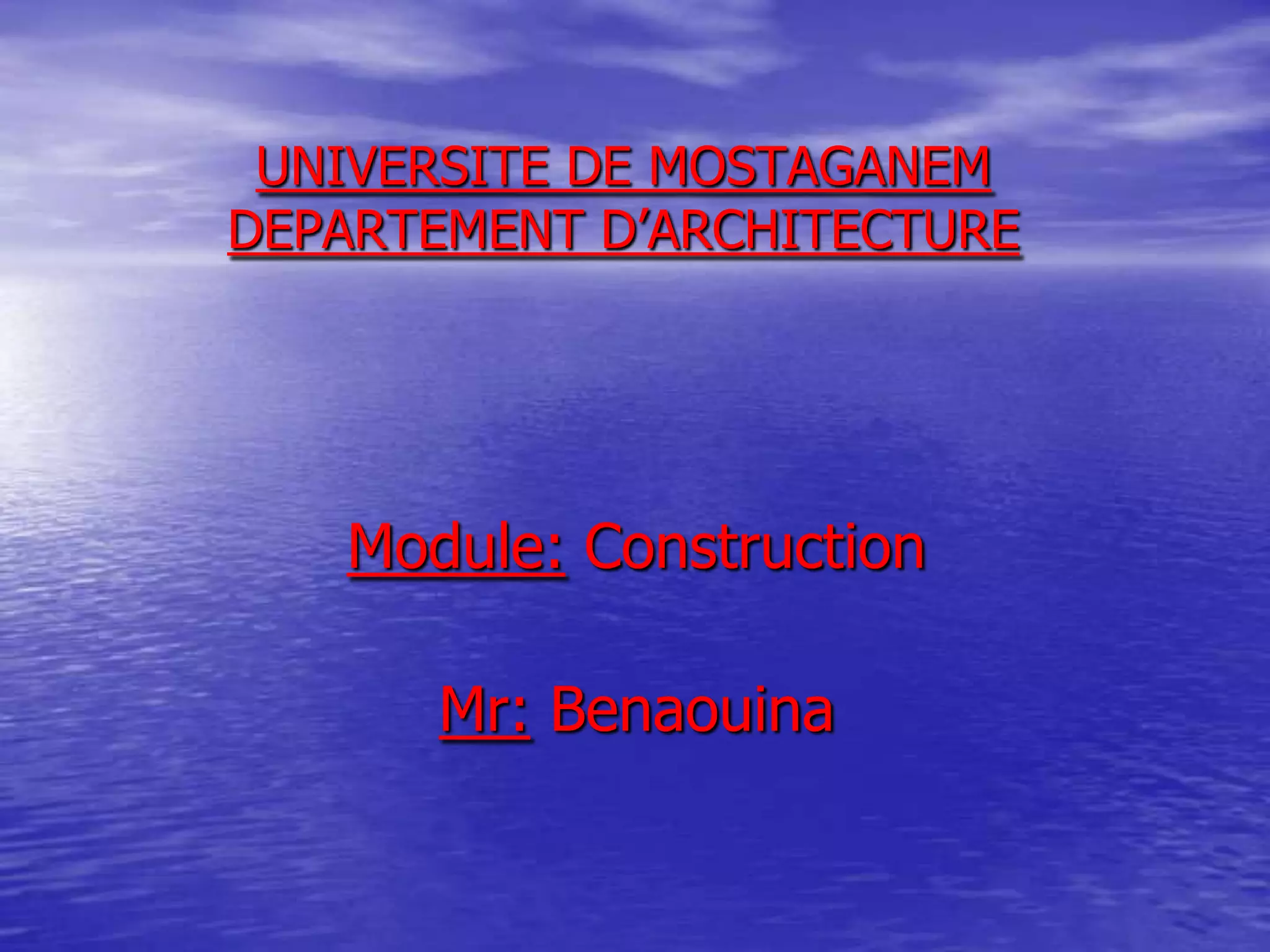

UNIVERSITE DE MOSTAGANEM
DEPARTEMENT D’ARCHITECTURE

Module: Construction
Mr: Benaouina
TOITURE
Préparé par:
BAGHDOUD Nasreddine
CHERAD Med Amine
BOUKOULA Abdelkader
Plan de travail
-Définition de la toiture
-Contraintes physique
1- Toiture plate
1-1 Lieu d’application
1-2 Composant de la toiture plate
2- Toiture inclinée
2-1 Type de toiture inclinée
2-2 Terminologie de la toiture inclinée
2-3 Exemple de charpente
2-4 Couverture
2-4-1 Classification de matériaux de couverture
2-4-2 Exemple de couverture
2-4-3 Pentes des toitures correspondantes aux matériaux de couverture
3- Éclairage zénithal
Définition, fonction
La toiture est l’ensemble des
éléments porteurs et de protection
destinés à former la fermeture
supérieure de l’édifice (la
cinquième façade); elle peut être
inclinée ou horizontale ou sous une
autre forme (coupole…). Toute
construction trouve son achèvement
qui la protège les occupants des
intempéries ou du soleil.
Contraintes physiques
La toiture doit protéger le bâtiment des élément
naturels, supporter la circulation accidentelle ou
permanente et séparer l’espace extérieur de l’aire
intérieur. Elle doit être:
• Imperméable à l’eau, résistant au gel
• Isolante contre la chaleur et le froid
• Résistante à l’action mécanique ( sur-charge, vent,
neige)
• Durable, tant la couverture que le support
• Résistante au rayonnement solaire
• Résistante aux chocs (chaussures, mobilier éventuel)
• Résistante au force extérieure ( séisme)
1- Toiture plate
C’est une couverture presque horizontale,
permettant la réalisation de terrasse.
L’utilisation de la toiture plate n’est aussi
décorative qu’il est fonctionnelle (toiture
piétonne, toiture carrossable …)
- exemple d’utilisation
1-1Lieux d’application
Toiture nue ou avec protection légère rapportée
Toiture non
accessible
Toiture
piétonne

Marquise
Toiture
carrossable

Toiture
enterrée et
jardin; bac à
fleurs
1-2 Composant de la toiture plate:

Dans toutes les toiture plates, il y a les mêmes
éléments de base accompagné avec d’autres
éléments, et cela dépend de ça fonction.
* Les éléments de base:

• Le support porteur (structure)
• La barrière de vapeur
• L’isolation thermique
• L’étanchéité
• La protection de l’étanchéité
Il y a deux sortes de toiture plate: Toiture
froide et toiture chaude

1/Sans isolation: (Toiture froid )
Couche de protection ou revêtement praticable
Étanchéité et couche
d’égalisation si
nécessaire

Mouvement
et dilatation
du support

Forme de pente
5%
Support
2/Toiture froid ventilée:

(Toiture froid)

Couche de protection ou revêtement praticable

Nécessité d’une
hygrométrique
précise:
ventilation
effective
obligatoire entre
les deux plans;
systèmes assez
coûteux

Étanchéité
Structure supérieur
Vide de construction
ventilé, h>100mm min
Barrière de vapeur
étanche à l’air
Support
Isolation thermique
3/Isolation sous le support: (Toiture froid)
Couche de protection ou revêtement praticable
Étanchéité

Nécessité une
barrière de
vapeur très
efficace;
mouvements et
dilatation du
support

Forme de
pente
Support

Isolation thermique
Barrière de vapeur
4/Toiture chaude en construction nouvelle:
5/Toiture compacte: (Toiture chaud)
6/Toiture inversée: (Toiture chaud)
7/Toiture duo:

(Toiture chaud)
8/Toiture améliorée:(Toiture chaud)
Couche filtrant

Couche de protection ou
revêtement praticable

Améliorée

Existant

Nouvelle
isolation
thermique

Couche de glissement
9/Toiture double: (Toiture chaud)
2-Toiture inclinée
C’est la couverture traditionnelle des régions
neigeux . Une charpente en bois ou métallique,
la construction et constitue le support. La
couverture comprend des éléments
superposés de telle manière que l’eau de pluie
ne pénètre pas entre les joins; elle est conduite
vers le bas par la pente au chéneau. Ces
éléments sont en bois (bardeau), pierres ou
roches schisteuses(ardoise), en
tuiles(zinc,cuivre,acier,béton,verre)
2-1 Type de toiture inclinée
1

2

3

Un pan

Deux pan

Croupe à
quatre pan
4

Demi croupe

5

Pavillon

6

Shed
7

Mansardée

8

Croupe à la
mansard

9

Pignon
et croupe
10

Bombée

11

Tourelle sur
faîte

12

Lucarne
rampante
13

Lucarnes en croupes
et à pignon

14

Lucarne en œil
de bœuf
2-2 Terminologie des toiture
inclinée
Ligne
Trappe
Faîtage

de bris

d’accès

chatière

Épi

Terrassons
Lucarne
Poinçon

Arêtier
Brisis

Croupe
Versant ou
long pan

Chéneau Sailli de
rive

Rive
Rive
Gouttière Noue
de
pendante latérale
tête

Queue de
vache
Châssis ou
tabatière
2-3 Exemple de charpente:
Métallique

En bois
2-4 Couverture
Le matériau de couverture dépond de la
pente de la toiture.
Il existe une relation directe entre la peau et
support qui découle notamment de la
direction dans laquelle les éléments de
couverture transmettant leur charges. La
couverture( spécialement les tuiles)
absorbent une certain quantité d’eau; aussi ,
pour les construction édifiées au- dessus de
800 m d’altitude, la pente doit être
sensiblement augmentée car il doit y avoir
le moins possible d’eau dans les tuiles.
2-4-1 Classification des matériaux
de couverture
Matériau de couverture
Végétaux:
Chaume, paille, branchages,
nattes de roseaux, tissage
Écailles: tuiles, bardeaux,
ardoises, pierre.

Support
Lattage, perches, branches

Lattage

Feuilles métalliques:
Zinc, zinc-titane, cuivre, tôle
galvanisée, aluminium, acier
inoxydable

Lambrissage, sous-couverture

Plaque ondulées:
Tôle métallique, fibre-ciment,
matière plastique

Pannes intermédiaires
2-4-2 Exemple de couverture:
En ardoise:
En pierre:
2-4-3 Pentes des toitures
correspondantes aux matériaux de
couverture
3-Éclairage zénithal
-Différent types de l’éclairage
zénithale:
1/Fenêtre de toit:
2/ Sheds:
