Les planchers

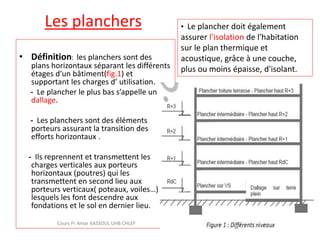

• Définition: les planchers sont des
plans horizontaux séparant les différents
étages d’un bâtiment(fig.1) et
supportant les charges d’ utilisation.
- Le plancher le plus bas s’appelle un
dallage.
- Les planchers sont des éléments
porteurs assurant la transition des
efforts horizontaux .
- Ils reprennent et transmettent les
charges verticales aux porteurs
horizontaux (poutres) qui les
transmettent en second lieu aux
porteurs verticaux( poteaux, voiles…)
lesquels les font descendre aux
fondations et le sol en dernier lieu.
Cours Pr Amar KASSOUL UHB CHLEF
• Le plancher doit également
assurer l'isolation de l'habitation
sur le plan thermique et
acoustique, grâce à une couche,
plus ou moins épaisse, d'isolant.
Les planchers

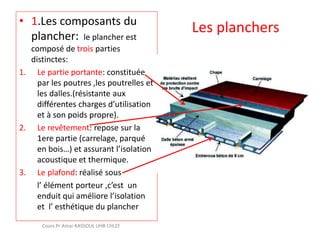

• 1.Les composants du
plancher: le plancher est
composé de trois parties
distinctes:
1. Le partie portante: constituée
par les poutres ,les poutrelles et
les dalles.(résistante aux
différentes charges d’utilisation
et à son poids propre).
2. Le revêtement: repose sur la
1ere partie (carrelage, parqué
en bois…) et assurant l’isolation
acoustique et thermique.
3. Le plafond: réalisé sous
l’ élément porteur ,c’est un
enduit qui améliore l’isolation
et l’ esthétique du plancher
Cours Pr Amar KASSOUL UHB CHLEF
Les planchers

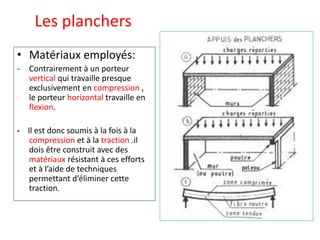

• Matériaux employés:
- Contrairement à un porteur
vertical qui travaille presque
exclusivement en compression ,
le porteur horizontal travaille en
flexion.
- Il est donc soumis à la fois à la
compression et à la traction .il
dois être construit avec des
matériaux résistant à ces efforts
et à l’aide de techniques
permettant d’éliminer cette
traction.
Les planchers

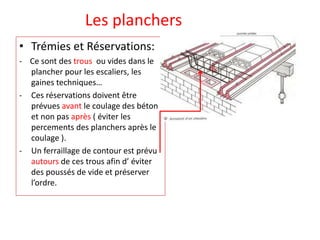

• Trémies et Réservations:
- Ce sont des trous ou vides dans le
plancher pour les escaliers, les
gaines techniques…
- Ces réservations doivent être
prévues avant le coulage des béton
et non pas après ( éviter les
percements des planchers après le
coulage ).
- Un ferraillage de contour est prévu
autours de ces trous afin d’ éviter
des poussés de vide et préserver
l’ordre.

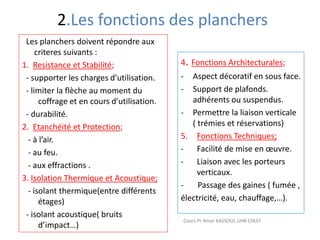

2.Les fonctions des planchers
Les planchers doivent répondre aux
criteres suivants :
1. Resistance et Stabilité;
- supporter les charges d’utilisation.
- limiter la flèche au moment du
coffrage et en cours d’utilisation.
- durabilité.
2. Etanchéité et Protection;
- à l’air.
- au feu.
- aux effractions .
3. Isolation Thermique et Acoustique;
- isolant thermique(entre différents
étages)
- isolant acoustique( bruits
d’impact…)
4. Fonctions Architecturales;
- Aspect décoratif en sous face.
- Support de plafonds.
adhérents ou suspendus.
- Permettre la liaison verticale
( trémies et réservations)
5. Fonctions Techniques;
- Facilité de mise en œuvre.
- Liaison avec les porteurs
verticaux.
- Passage des gaines ( fumée ,
électricité, eau, chauffage,…).
Cours Pr Amar KASSOUL UHB CHLEF

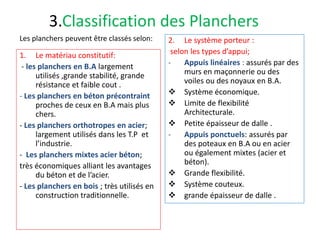

3.Classification des Planchers
2. Le système porteur :
selon les types d’appui;
- Appuis linéaires : assurés par des
murs en maçonnerie ou des
voiles ou des noyaux en B.A.
 Système économique.
 Limite de flexibilité
Architecturale.
 Petite épaisseur de dalle .
- Appuis ponctuels: assurés par
des poteaux en B.A ou en acier
ou également mixtes (acier et
béton).
 Grande flexibilité.
 Système couteux.
 grande épaisseur de dalle .
1. Le matériau constitutif:
- les planchers en B.A largement
utilisés ,grande stabilité, grande
résistance et faible cout .
- Les planchers en béton précontraint
proches de ceux en B.A mais plus
chers.
- Les planchers orthotropes en acier;
largement utilisés dans les T.P et
l’industrie.
- Les planchers mixtes acier béton;
très économiques alliant les avantages
du béton et de l’acier.
- Les planchers en bois ; très utilisés en
construction traditionnelle.
Les planchers peuvent être classés selon:
3.Classification des Planchers

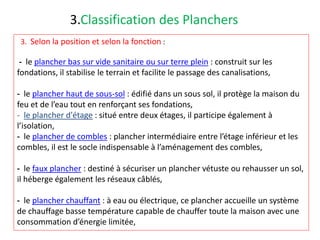

3. Selon la position et selon la fonction :
- le plancher bas sur vide sanitaire ou sur terre plein : construit sur les
fondations, il stabilise le terrain et facilite le passage des canalisations,
- le plancher haut de sous-sol : édifié dans un sous sol, il protège la maison du
feu et de l’eau tout en renforçant ses fondations,
- le plancher d'étage : situé entre deux étages, il participe également à
l’isolation,
- le plancher de combles : plancher intermédiaire entre l’étage inférieur et les
combles, il est le socle indispensable à l’aménagement des combles,
- le faux plancher : destiné à sécuriser un plancher vétuste ou rehausser un sol,
il héberge également les réseaux câblés,
- le plancher chauffant : à eau ou électrique, ce plancher accueille un système
de chauffage basse température capable de chauffer toute la maison avec une
consommation d’énergie limitée,
Les planchers: 2eme partie

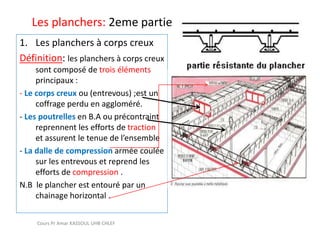

1. Les planchers à corps creux
Définition: les planchers à corps creux
sont composé de trois éléments
principaux :
- Le corps creux ou (entrevous) ;est un
coffrage perdu en aggloméré.
- Les poutrelles en B.A ou précontraint
reprennent les efforts de traction
et assurent le tenue de l’ensemble
- La dalle de compression armée coulée
sur les entrevous et reprend les
efforts de compression .
N.B le plancher est entouré par un
chainage horizontal .
Cours Pr Amar KASSOUL UHB CHLEF
Les planchers à corps creux

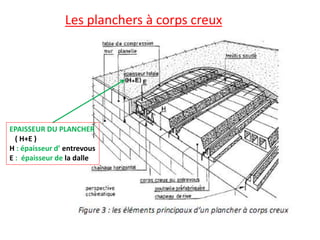

EPAISSEUR DU PLANCHER
( H+E )
H : épaisseur d’ entrevous
E : épaisseur de la dalle

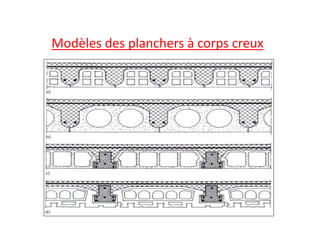

Modèles des planchers à corps creux
Les planchers: 2eme partie
1. Les planchers à corps creux

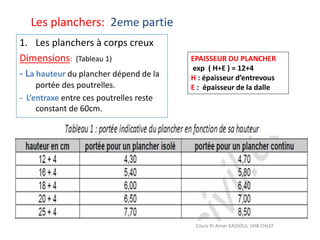

Dimensions: (Tableau 1)
- La hauteur du plancher dépend de la
portée des poutrelles.
- L’entraxe entre ces poutrelles reste
constant de 60cm.
Cours Pr Amar KASSOUL UHB CHLEF
EPAISSEUR DU PLANCHER
exp ( H+E ) = 12+4
H : épaisseur d’entrevous
E : épaisseur de la dalle

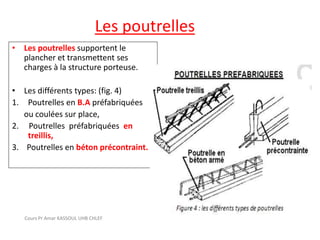

Les poutrelles
• Les poutrelles supportent le
plancher et transmettent ses
charges à la structure porteuse.
• Les différents types: (fig. 4)
1. Poutrelles en B.A préfabriquées
ou coulées sur place,
2. Poutrelles préfabriquées en
treillis,
3. Poutrelles en béton précontraint.
Cours Pr Amar KASSOUL UHB CHLEF
Les entrevous (hourdis)

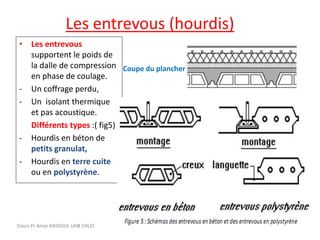

• Les entrevous
supportent le poids de
la dalle de compression
en phase de coulage.
- Un coffrage perdu,
- Un isolant thermique
et pas acoustique.
Différents types :( fig5)
- Hourdis en béton de
petits granulat,
- Hourdis en terre cuite
ou en polystyrène.
Cours Pr Amar KASSOUL UHB CHLEF
Coupe du plancher
Les planchers à corps creux

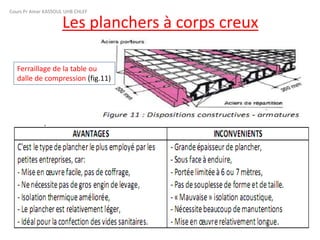

Ferraillage de la table ou
dalle de compression (fig.11)
Cours Pr Amar KASSOUL UHB CHLEF
• Ce sont des planchers à
hourdis, seulement les
poutrelles sont à acier.
( Fig. 25)
• Ils sont utilisés dans les
habitations et les
commerces.

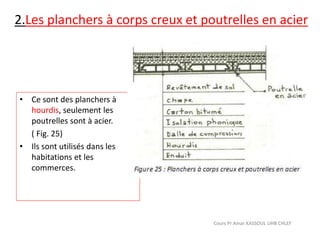

2.Les planchers à corps creux et poutrelles en acier
Cours Pr Amar KASSOUL UHB CHLEF
Les planchers en béton armé (dalles)

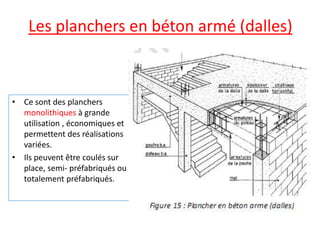

• Ce sont des planchers
monolithiques à grande
utilisation , économiques et
permettent des réalisations
variées.
• Ils peuvent être coulés sur
place, semi- préfabriqués ou
totalement préfabriqués.

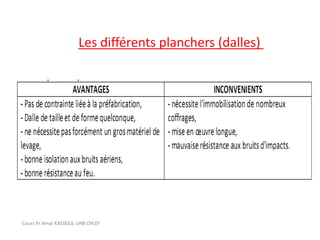

Les différents planchers (dalles)

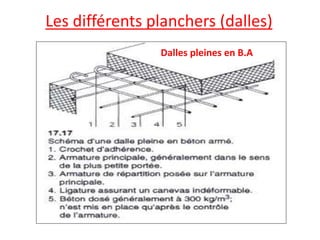

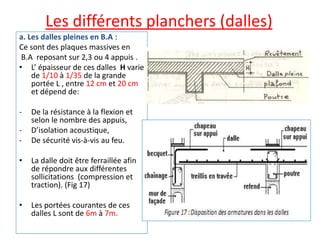

a. Les dalles pleines en B.A :
Ce sont des plaques massives en
B.A reposant sur 2,3 ou 4 appuis .
• L’ épaisseur de ces dalles H varie
de 1/10 à 1/35 de la grande
portée L , entre 12 cm et 20 cm
et dépend de:
- De la résistance à la flexion et
selon le nombre des appuis,
- D’isolation acoustique,
- De sécurité vis-à-vis au feu.
• La dalle doit être ferraillée afin
de répondre aux différentes
sollicitations (compression et
traction). (Fig 17)
• Les portées courantes de ces
dalles L sont de 6m à 7m.
Les différents planchers (dalles)
Dalles pleines en B.A
Les différents planchers (dalles)

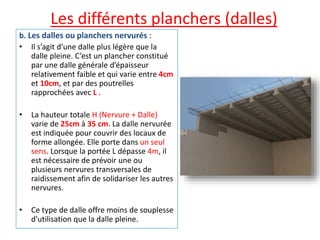

b. Les dalles ou planchers nervurés :
• Il s’agit d’une dalle plus légère que la
dalle pleine. C’est un plancher constitué
par une dalle générale d’épaisseur
relativement faible et qui varie entre 4cm
et 10cm, et par des poutrelles
rapprochées avec L .
• La hauteur totale H (Nervure + Dalle)
varie de 25cm à 35 cm. La dalle nervurée
est indiquée pour couvrir des locaux de
forme allongée. Elle porte dans un seul
sens. Lorsque la portée L dépasse 4m, il
est nécessaire de prévoir une ou
plusieurs nervures transversales de
raidissement afin de solidariser les autres
nervures.
• Ce type de dalle offre moins de souplesse
d’utilisation que la dalle pleine.

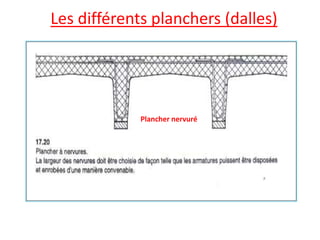

Les différents planchers (dalles)
Plancher nervuré
Les différents planchers (dalles)

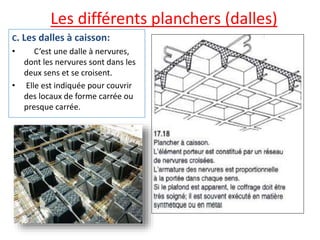

C. Les dalles à caisson:
• C’est une dalle à nervures,
dont les nervures sont dans les
deux sens et se croisent.
• Elle est indiquée pour couvrir
des locaux de forme carrée ou
presque carrée.
Les différents planchers (dalles)

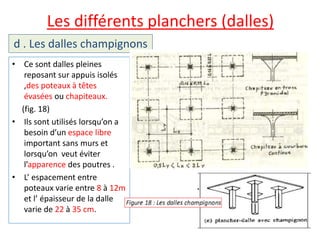

• Ce sont dalles pleines
reposant sur appuis isolés
,des poteaux à têtes
évasées ou chapiteaux.
(fig. 18)
• Ils sont utilisés lorsqu’on a
besoin d’un espace libre
important sans murs et
lorsqu’on veut éviter
l’apparence des poutres .
• L’ espacement entre
poteaux varie entre 8 à 12m
et l’ épaisseur de la dalle
varie de 22 à 35 cm.

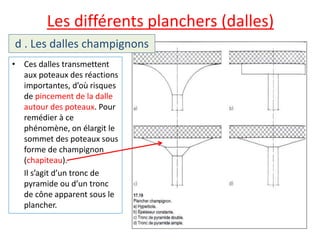

d . Les dalles champignons
Les différents planchers (dalles)
• Ces dalles transmettent
aux poteaux des réactions
importantes, d’où risques
de pincement de la dalle
autour des poteaux. Pour
remédier à ce
phénomène, on élargit le
sommet des poteaux sous
forme de champignon
(chapiteau).
Il s’agit d’un tronc de
pyramide ou d’un tronc
de cône apparent sous le
plancher.
d . Les dalles champignons
Les différents planchers (dalles)
Cours Pr Amar KASSOUL UHB CHLEF

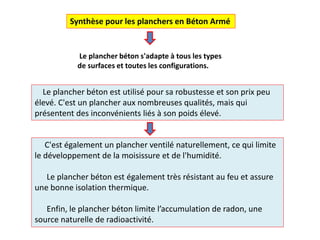

C'est également un plancher ventilé naturellement, ce qui limite
le développement de la moisissure et de l'humidité.
Le plancher béton est également très résistant au feu et assure
une bonne isolation thermique.
Enfin, le plancher béton limite l’accumulation de radon, une
source naturelle de radioactivité.
Le plancher béton est utilisé pour sa robustesse et son prix peu
élevé. C'est un plancher aux nombreuses qualités, mais qui
présentent des inconvénients liés à son poids élevé.
Synthèse pour les planchers en Béton Armé
Le plancher béton s'adapte à tous les types
de surfaces et toutes les configurations.

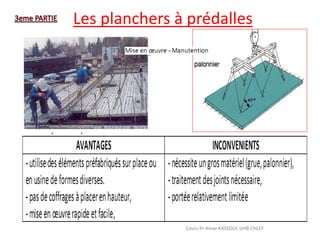

1.Les planchers à prédalles

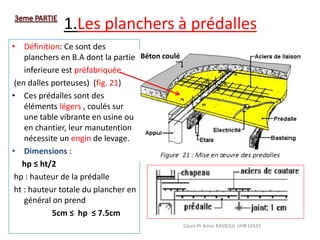

• Définition: Ce sont des
planchers en B.A dont la partie
inferieure est préfabriquée
(en dalles porteuses) (fig. 21)
• Ces prédalles sont des
éléments légers , coulés sur
une table vibrante en usine ou
en chantier, leur manutention
nécessite un engin de levage.
• Dimensions :
hp ≤ ht/2
hp : hauteur de la prédalle
ht : hauteur totale du plancher en
général on prend
5cm ≤ hp ≤ 7.5cm
Béton coulé
Cours Pr Amar KASSOUL UHB CHLEF
Les planchers à prédalles
Cours Pr Amar KASSOUL UHB CHLEF

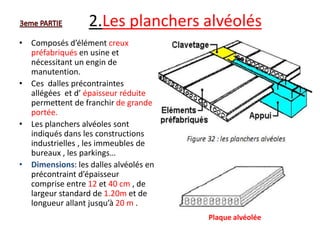

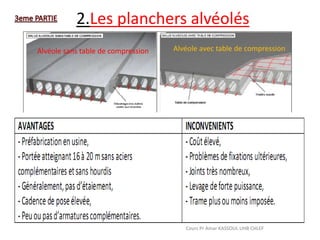

2.Les planchers alvéolés
• Composés d’élément creux
préfabriqués en usine et
nécessitant un engin de
manutention.
• Ces dalles précontraintes
allégées et d’ épaisseur réduite
permettent de franchir de grande
portée.
• Les planchers alvéoles sont
indiqués dans les constructions
industrielles , les immeubles de
bureaux , les parkings…
• Dimensions: les dalles alvéolés en
précontraint d’épaisseur
comprise entre 12 et 40 cm , de
largeur standard de 1.20m et de
longueur allant jusqu’à 20 m .
Plaque alvéolée
2.Les planchers alvéolés
Cours Pr Amar KASSOUL UHB CHLEF
Alvéole sans table de compression Alvéole avec table de compression
3.Les planchers métalliques
Cours Pr Amar KASSOUL UHB CHLEF

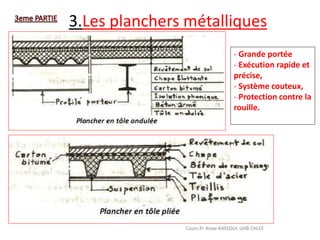

- Grande portée
- Exécution rapide et
précise,
- Système couteux,
- Protection contre la
rouille.
3.Les planchers métalliques
Cours Pr Amar KASSOUL UHB CHLEF

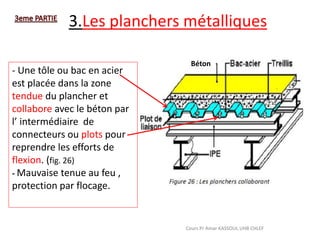

- Une tôle ou bac en acier
est placée dans la zone
tendue du plancher et
collabore avec le béton par
l’ intermédiaire de
connecteurs ou plots pour
reprendre les efforts de
flexion. (fig. 26)
- Mauvaise tenue au feu ,
protection par flocage.
béton
Béton

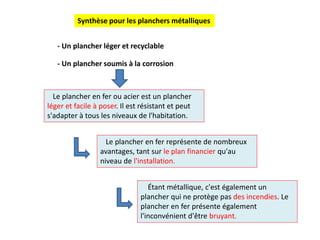

Le plancher en fer ou acier est un plancher
léger et facile à poser. Il est résistant et peut
s'adapter à tous les niveaux de l'habitation.
Le plancher en fer représente de nombreux
avantages, tant sur le plan financier qu'au
niveau de l'installation.
- Un plancher léger et recyclable
- Un plancher soumis à la corrosion
Étant métallique, c'est également un
plancher qui ne protège pas des incendies. Le
plancher en fer présente également
l'inconvénient d'être bruyant.
Synthèse pour les planchers métalliques

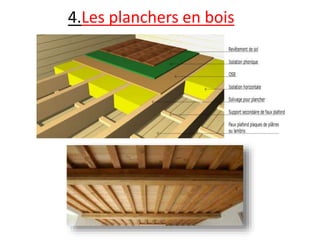

4.Les planchers en bois
• 1. Solive en bois du Nord
• 2. Isolation
• 3. Isolant acoustique de type Phaltex
• 4. Panneaux de particules bruts
• 5. Lames de parquet
• 6. Suspentes métalliques
• 7. Plaques de plâtre.

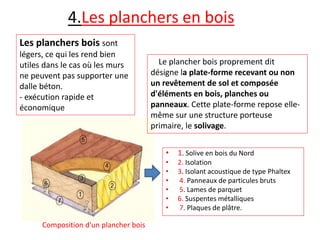

Les planchers bois sont
légers, ce qui les rend bien
utiles dans le cas où les murs
ne peuvent pas supporter une
dalle béton.
- exécution rapide et
économique
Le plancher bois proprement dit
désigne la plate-forme recevant ou non
un revêtement de sol et composée
d'éléments en bois, planches ou
panneaux. Cette plate-forme repose elle-
même sur une structure porteuse
primaire, le solivage.
Composition d'un plancher bois
4.Les planchers en bois
• Le plancher mixte bois-béton : le
plus technique
C'est un plancher qui allie
l'esthétique de la structure
apparente en sous-face et un bon
indice d'affaiblissement
acoustique grâce à l'apport d'une
couche de béton sur un solivage
en bois massif ou collé.

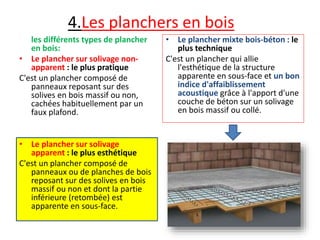

les différents types de plancher
en bois:
• Le plancher sur solivage non-
apparent : le plus pratique
C'est un plancher composé de
panneaux reposant sur des
solives en bois massif ou non,
cachées habituellement par un
faux plafond.
• Le plancher sur solivage
apparent : le plus esthétique
C'est un plancher composé de
panneaux ou de planches de bois
reposant sur des solives en bois
massif ou non et dont la partie
inférieure (retombée) est
apparente en sous-face.
4.Les planchers en bois

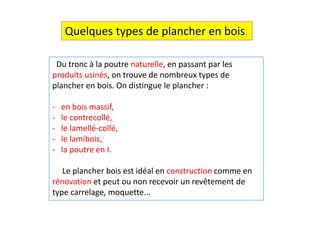

Du tronc à la poutre naturelle, en passant par les
produits usinés, on trouve de nombreux types de
plancher en bois. On distingue le plancher :
- en bois massif,
- le contrecollé,
- le lamellé-collé,
- le lamibois,
- la poutre en I.
Le plancher bois est idéal en construction comme en
rénovation et peut ou non recevoir un revêtement de
type carrelage, moquette...
Quelques types de plancher en bois.

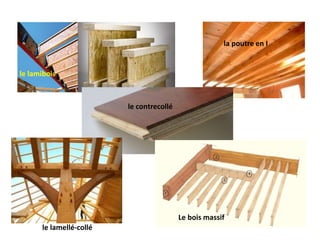

en bois massif
le lamellé-collé
Le bois massif
le contrecollé
le lamibois
la poutre en I

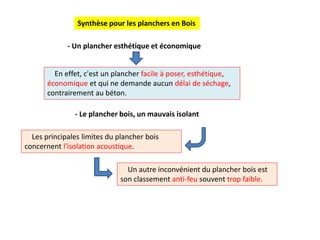

- Un plancher esthétique et économique
- Le plancher bois, un mauvais isolant
En effet, c'est un plancher facile à poser, esthétique,
économique et qui ne demande aucun délai de séchage,
contrairement au béton.
Les principales limites du plancher bois
concernent l'isolation acoustique.
Un autre inconvénient du plancher bois est
son classement anti-feu souvent trop faible.
Synthèse pour les planchers en Bois

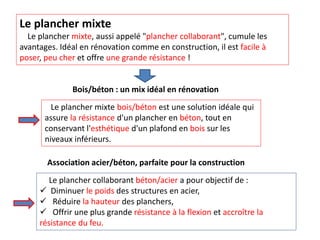

Le plancher mixte
Le plancher mixte, aussi appelé "plancher collaborant", cumule les
avantages. Idéal en rénovation comme en construction, il est facile à
poser, peu cher et offre une grande résistance !
Bois/béton : un mix idéal en rénovation
Le plancher mixte bois/béton est une solution idéale qui
assure la résistance d'un plancher en béton, tout en
conservant l'esthétique d'un plafond en bois sur les
niveaux inférieurs.
Association acier/béton, parfaite pour la construction
Le plancher collaborant béton/acier a pour objectif de :
 Diminuer le poids des structures en acier,
 Réduire la hauteur des planchers,
 Offrir une plus grande résistance à la flexion et accroître la
résistance du feu.
Points forts Points faibles Dans quel cas ?
Plancher Bois - Facile à poser
- Economique
- Esthétique
- Facile à isoler
- Isolation acoustique faible
- Résistance au feu modérée
- Instabilité de certaines
essences de bois
- Plancher bas et
intermédiaire
Plancher Béton - Economique à la pose
- Anti humidité
- Résistant au feu
- Bonne isolation
thermique
- Temps de séchage long
- Mauvais isolant acoustique
- Utilisable à tous
les niveaux
Plancher Fer - Léger
- Robuste
- Economique
- Facile à poser
- Recyclable
- Mauvaise résistance au feu
- Corrosion
- Isolation acoustique
modérée
- Utilisable à tous
les niveaux
Plancher Mixte - Robuste
- Esthétique
- Flexible
- Résistant au feu
- Performances d’isolation
moyennes
- Utilisable à tous
les niveaux
Comparatif des avantages et des inconvénients des matériaux utilisés
dans la conception de plancher

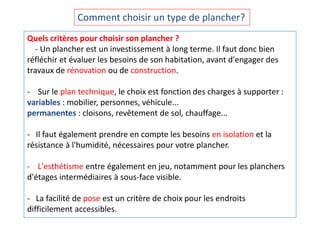

Quels critères pour choisir son plancher ?
- Un plancher est un investissement à long terme. Il faut donc bien
réfléchir et évaluer les besoins de son habitation, avant d'engager des
travaux de rénovation ou de construction.
- Sur le plan technique, le choix est fonction des charges à supporter :
variables : mobilier, personnes, véhicule...
permanentes : cloisons, revêtement de sol, chauffage...
- Il faut également prendre en compte les besoins en isolation et la
résistance à l'humidité, nécessaires pour votre plancher.
- L'esthétisme entre également en jeu, notamment pour les planchers
d'étages intermédiaires à sous-face visible.
- La facilité de pose est un critère de choix pour les endroits
difficilement accessibles.
Comment choisir un type de plancher?

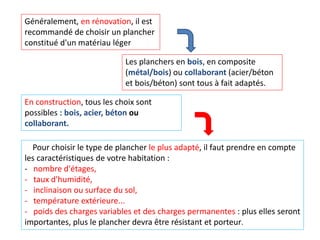

Généralement, en rénovation, il est
recommandé de choisir un plancher
constitué d'un matériau léger
Les planchers en bois, en composite
(métal/bois) ou collaborant (acier/béton
et bois/béton) sont tous à fait adaptés.
En construction, tous les choix sont
possibles : bois, acier, béton ou
collaborant.
Pour choisir le type de plancher le plus adapté, il faut prendre en compte
les caractéristiques de votre habitation :
- nombre d'étages,
- taux d'humidité,
- inclinaison ou surface du sol,
- température extérieure...
- poids des charges variables et des charges permanentes : plus elles seront
importantes, plus le plancher devra être résistant et porteur.

Contenu connexe

Similaire à 281546683-Cours-Sur-Les-Planchers.ppppptx

[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3Med Amine Henteti

les types des plancher
les types des plancherles types des plancher
les types des plancherraouf1996

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierredalia yaici

Murs de façade
Murs de façadeMurs de façade
Murs de façadeSami Sahli

cours les voiles
cours les voilescours les voiles
cours les voilesgncmohamed

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuréLeila Lyla

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafondSami Sahli

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en constructionAbdoulaye SECK

08 cloisons-et-doublages
08 cloisons-et-doublages08 cloisons-et-doublages
08 cloisons-et-doublagesmounir mounir


Similaire à 281546683-Cours-Sur-Les-Planchers.ppppptx (20)

[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3

les types des plancher
les types des plancherles types des plancher
les types des plancher

Structure
StructureStructure
Structure

Expose
ExposeExpose
Expose

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt

les gros ouevres
les gros ouevresles gros ouevres
les gros ouevres

Planchers 01
Planchers 01Planchers 01
Planchers 01

Planchers 05
Planchers 05Planchers 05
Planchers 05

Fondations
FondationsFondations
Fondations

Fondations 01
Fondations 01Fondations 01
Fondations 01

04-planchers.pdf
04-planchers.pdf04-planchers.pdf
04-planchers.pdf

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre

Platforme
PlatformePlatforme
Platforme

Plancher 1
Plancher 1Plancher 1
Plancher 1

Murs de façade
Murs de façadeMurs de façade
Murs de façade

cours les voiles
cours les voilescours les voiles
cours les voiles

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafond

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en construction

08 cloisons-et-doublages
08 cloisons-et-doublages08 cloisons-et-doublages
08 cloisons-et-doublages


Plus de HouSsam85

plombriesaniatiregaz01-131005040220-phpapp01.ppt
plombriesaniatiregaz01-131005040220-phpapp01.pptplombriesaniatiregaz01-131005040220-phpapp01.ppt
plombriesaniatiregaz01-131005040220-phpapp01.pptHouSsam85

Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxx
Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxxPrésentation ha ptxxxxxxxxxxxxxxxxxxxxxxx
Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxxHouSsam85

slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxx
slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxxslide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxx
slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxxHouSsam85

Analyse-urban-de-ville-prf.pptxxxxxxxxxxx
Analyse-urban-de-ville-prf.pptxxxxxxxxxxxAnalyse-urban-de-ville-prf.pptxxxxxxxxxxx
Analyse-urban-de-ville-prf.pptxxxxxxxxxxxHouSsam85

ppt-tourisme-tpm-site-portail.pdf
ppt-tourisme-tpm-site-portail.pdfppt-tourisme-tpm-site-portail.pdf
ppt-tourisme-tpm-site-portail.pdfHouSsam85

lesescaliers-221114091107-3f9aa0eb.pdf
lesescaliers-221114091107-3f9aa0eb.pdflesescaliers-221114091107-3f9aa0eb.pdf
lesescaliers-221114091107-3f9aa0eb.pdfHouSsam85

lesescaliers-221114091107-3f9aa0eb.pptx
lesescaliers-221114091107-3f9aa0eb.pptxlesescaliers-221114091107-3f9aa0eb.pptx
lesescaliers-221114091107-3f9aa0eb.pptxHouSsam85


Plus de HouSsam85 (7)

plombriesaniatiregaz01-131005040220-phpapp01.ppt
plombriesaniatiregaz01-131005040220-phpapp01.pptplombriesaniatiregaz01-131005040220-phpapp01.ppt
plombriesaniatiregaz01-131005040220-phpapp01.ppt

Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxx
Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxxPrésentation ha ptxxxxxxxxxxxxxxxxxxxxxxx
Présentation ha ptxxxxxxxxxxxxxxxxxxxxxxx

slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxx
slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxxslide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxx
slide-neuro.pptxxxxxxxxxxxxxxxxxxxxxxxxxx

Analyse-urban-de-ville-prf.pptxxxxxxxxxxx
Analyse-urban-de-ville-prf.pptxxxxxxxxxxxAnalyse-urban-de-ville-prf.pptxxxxxxxxxxx
Analyse-urban-de-ville-prf.pptxxxxxxxxxxx

ppt-tourisme-tpm-site-portail.pdf
ppt-tourisme-tpm-site-portail.pdfppt-tourisme-tpm-site-portail.pdf
ppt-tourisme-tpm-site-portail.pdf

lesescaliers-221114091107-3f9aa0eb.pdf
lesescaliers-221114091107-3f9aa0eb.pdflesescaliers-221114091107-3f9aa0eb.pdf
lesescaliers-221114091107-3f9aa0eb.pdf

lesescaliers-221114091107-3f9aa0eb.pptx
lesescaliers-221114091107-3f9aa0eb.pptxlesescaliers-221114091107-3f9aa0eb.pptx
lesescaliers-221114091107-3f9aa0eb.pptx


Dernier

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Pedago Lu

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Technologia Formation

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptBOULANORICHRAF

Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"tachakourtzineb

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsTechnologia Formation

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024frizzole


Dernier (12)

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt

Traitement des eaux usées par lagunage a macrophytes.pptx
Traitement des eaux usées par lagunage a macrophytes.pptxTraitement des eaux usées par lagunage a macrophytes.pptx
Traitement des eaux usées par lagunage a macrophytes.pptx

Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024


281546683-Cours-Sur-Les-Planchers.ppppptx

  • 1.
  • 2.
  • 3.
  • 4.
  • 5. Les planchers • Définition: les planchers sont des plans horizontaux séparant les différents étages d’un bâtiment(fig.1) et supportant les charges d’ utilisation. - Le plancher le plus bas s’appelle un dallage. - Les planchers sont des éléments porteurs assurant la transition des efforts horizontaux . - Ils reprennent et transmettent les charges verticales aux porteurs horizontaux (poutres) qui les transmettent en second lieu aux porteurs verticaux( poteaux, voiles…) lesquels les font descendre aux fondations et le sol en dernier lieu. Cours Pr Amar KASSOUL UHB CHLEF • Le plancher doit également assurer l'isolation de l'habitation sur le plan thermique et acoustique, grâce à une couche, plus ou moins épaisse, d'isolant.
  • 6. Les planchers • 1.Les composants du plancher: le plancher est composé de trois parties distinctes: 1. Le partie portante: constituée par les poutres ,les poutrelles et les dalles.(résistante aux différentes charges d’utilisation et à son poids propre). 2. Le revêtement: repose sur la 1ere partie (carrelage, parqué en bois…) et assurant l’isolation acoustique et thermique. 3. Le plafond: réalisé sous l’ élément porteur ,c’est un enduit qui améliore l’isolation et l’ esthétique du plancher Cours Pr Amar KASSOUL UHB CHLEF
  • 7. Les planchers • Matériaux employés: - Contrairement à un porteur vertical qui travaille presque exclusivement en compression , le porteur horizontal travaille en flexion. - Il est donc soumis à la fois à la compression et à la traction .il dois être construit avec des matériaux résistant à ces efforts et à l’aide de techniques permettant d’éliminer cette traction.
  • 8. Les planchers • Trémies et Réservations: - Ce sont des trous ou vides dans le plancher pour les escaliers, les gaines techniques… - Ces réservations doivent être prévues avant le coulage des béton et non pas après ( éviter les percements des planchers après le coulage ). - Un ferraillage de contour est prévu autours de ces trous afin d’ éviter des poussés de vide et préserver l’ordre.
  • 9. 2.Les fonctions des planchers Les planchers doivent répondre aux criteres suivants : 1. Resistance et Stabilité; - supporter les charges d’utilisation. - limiter la flèche au moment du coffrage et en cours d’utilisation. - durabilité. 2. Etanchéité et Protection; - à l’air. - au feu. - aux effractions . 3. Isolation Thermique et Acoustique; - isolant thermique(entre différents étages) - isolant acoustique( bruits d’impact…) 4. Fonctions Architecturales; - Aspect décoratif en sous face. - Support de plafonds. adhérents ou suspendus. - Permettre la liaison verticale ( trémies et réservations) 5. Fonctions Techniques; - Facilité de mise en œuvre. - Liaison avec les porteurs verticaux. - Passage des gaines ( fumée , électricité, eau, chauffage,…). Cours Pr Amar KASSOUL UHB CHLEF
  • 10. 3.Classification des Planchers 2. Le système porteur : selon les types d’appui; - Appuis linéaires : assurés par des murs en maçonnerie ou des voiles ou des noyaux en B.A.  Système économique.  Limite de flexibilité Architecturale.  Petite épaisseur de dalle . - Appuis ponctuels: assurés par des poteaux en B.A ou en acier ou également mixtes (acier et béton).  Grande flexibilité.  Système couteux.  grande épaisseur de dalle . 1. Le matériau constitutif: - les planchers en B.A largement utilisés ,grande stabilité, grande résistance et faible cout . - Les planchers en béton précontraint proches de ceux en B.A mais plus chers. - Les planchers orthotropes en acier; largement utilisés dans les T.P et l’industrie. - Les planchers mixtes acier béton; très économiques alliant les avantages du béton et de l’acier. - Les planchers en bois ; très utilisés en construction traditionnelle. Les planchers peuvent être classés selon:
  • 11. 3.Classification des Planchers 3. Selon la position et selon la fonction : - le plancher bas sur vide sanitaire ou sur terre plein : construit sur les fondations, il stabilise le terrain et facilite le passage des canalisations, - le plancher haut de sous-sol : édifié dans un sous sol, il protège la maison du feu et de l’eau tout en renforçant ses fondations, - le plancher d'étage : situé entre deux étages, il participe également à l’isolation, - le plancher de combles : plancher intermédiaire entre l’étage inférieur et les combles, il est le socle indispensable à l’aménagement des combles, - le faux plancher : destiné à sécuriser un plancher vétuste ou rehausser un sol, il héberge également les réseaux câblés, - le plancher chauffant : à eau ou électrique, ce plancher accueille un système de chauffage basse température capable de chauffer toute la maison avec une consommation d’énergie limitée,
  • 12. Les planchers: 2eme partie 1. Les planchers à corps creux Définition: les planchers à corps creux sont composé de trois éléments principaux : - Le corps creux ou (entrevous) ;est un coffrage perdu en aggloméré. - Les poutrelles en B.A ou précontraint reprennent les efforts de traction et assurent le tenue de l’ensemble - La dalle de compression armée coulée sur les entrevous et reprend les efforts de compression . N.B le plancher est entouré par un chainage horizontal . Cours Pr Amar KASSOUL UHB CHLEF
  • 13. Les planchers à corps creux EPAISSEUR DU PLANCHER ( H+E ) H : épaisseur d’ entrevous E : épaisseur de la dalle
  • 14. Modèles des planchers à corps creux
  • 15. Les planchers: 2eme partie 1. Les planchers à corps creux Dimensions: (Tableau 1) - La hauteur du plancher dépend de la portée des poutrelles. - L’entraxe entre ces poutrelles reste constant de 60cm. Cours Pr Amar KASSOUL UHB CHLEF EPAISSEUR DU PLANCHER exp ( H+E ) = 12+4 H : épaisseur d’entrevous E : épaisseur de la dalle
  • 16. Les poutrelles • Les poutrelles supportent le plancher et transmettent ses charges à la structure porteuse. • Les différents types: (fig. 4) 1. Poutrelles en B.A préfabriquées ou coulées sur place, 2. Poutrelles préfabriquées en treillis, 3. Poutrelles en béton précontraint. Cours Pr Amar KASSOUL UHB CHLEF
  • 17. Les entrevous (hourdis) • Les entrevous supportent le poids de la dalle de compression en phase de coulage. - Un coffrage perdu, - Un isolant thermique et pas acoustique. Différents types :( fig5) - Hourdis en béton de petits granulat, - Hourdis en terre cuite ou en polystyrène. Cours Pr Amar KASSOUL UHB CHLEF Coupe du plancher
  • 18. Les planchers à corps creux Ferraillage de la table ou dalle de compression (fig.11) Cours Pr Amar KASSOUL UHB CHLEF
  • 19. • Ce sont des planchers à hourdis, seulement les poutrelles sont à acier. ( Fig. 25) • Ils sont utilisés dans les habitations et les commerces. 2.Les planchers à corps creux et poutrelles en acier Cours Pr Amar KASSOUL UHB CHLEF
  • 20. Les planchers en béton armé (dalles) • Ce sont des planchers monolithiques à grande utilisation , économiques et permettent des réalisations variées. • Ils peuvent être coulés sur place, semi- préfabriqués ou totalement préfabriqués.
  • 21. Les différents planchers (dalles) a. Les dalles pleines en B.A : Ce sont des plaques massives en B.A reposant sur 2,3 ou 4 appuis . • L’ épaisseur de ces dalles H varie de 1/10 à 1/35 de la grande portée L , entre 12 cm et 20 cm et dépend de: - De la résistance à la flexion et selon le nombre des appuis, - D’isolation acoustique, - De sécurité vis-à-vis au feu. • La dalle doit être ferraillée afin de répondre aux différentes sollicitations (compression et traction). (Fig 17) • Les portées courantes de ces dalles L sont de 6m à 7m.
  • 22. Les différents planchers (dalles) Dalles pleines en B.A
  • 23. Les différents planchers (dalles) b. Les dalles ou planchers nervurés : • Il s’agit d’une dalle plus légère que la dalle pleine. C’est un plancher constitué par une dalle générale d’épaisseur relativement faible et qui varie entre 4cm et 10cm, et par des poutrelles rapprochées avec L . • La hauteur totale H (Nervure + Dalle) varie de 25cm à 35 cm. La dalle nervurée est indiquée pour couvrir des locaux de forme allongée. Elle porte dans un seul sens. Lorsque la portée L dépasse 4m, il est nécessaire de prévoir une ou plusieurs nervures transversales de raidissement afin de solidariser les autres nervures. • Ce type de dalle offre moins de souplesse d’utilisation que la dalle pleine.
  • 24. Les différents planchers (dalles) Plancher nervuré
  • 25. Les différents planchers (dalles) C. Les dalles à caisson: • C’est une dalle à nervures, dont les nervures sont dans les deux sens et se croisent. • Elle est indiquée pour couvrir des locaux de forme carrée ou presque carrée.
  • 26. Les différents planchers (dalles) • Ce sont dalles pleines reposant sur appuis isolés ,des poteaux à têtes évasées ou chapiteaux. (fig. 18) • Ils sont utilisés lorsqu’on a besoin d’un espace libre important sans murs et lorsqu’on veut éviter l’apparence des poutres . • L’ espacement entre poteaux varie entre 8 à 12m et l’ épaisseur de la dalle varie de 22 à 35 cm. d . Les dalles champignons
  • 27. Les différents planchers (dalles) • Ces dalles transmettent aux poteaux des réactions importantes, d’où risques de pincement de la dalle autour des poteaux. Pour remédier à ce phénomène, on élargit le sommet des poteaux sous forme de champignon (chapiteau). Il s’agit d’un tronc de pyramide ou d’un tronc de cône apparent sous le plancher. d . Les dalles champignons
  • 28. Les différents planchers (dalles) Cours Pr Amar KASSOUL UHB CHLEF
  • 29. C'est également un plancher ventilé naturellement, ce qui limite le développement de la moisissure et de l'humidité. Le plancher béton est également très résistant au feu et assure une bonne isolation thermique. Enfin, le plancher béton limite l’accumulation de radon, une source naturelle de radioactivité. Le plancher béton est utilisé pour sa robustesse et son prix peu élevé. C'est un plancher aux nombreuses qualités, mais qui présentent des inconvénients liés à son poids élevé. Synthèse pour les planchers en Béton Armé Le plancher béton s'adapte à tous les types de surfaces et toutes les configurations.
  • 30. 1.Les planchers à prédalles • Définition: Ce sont des planchers en B.A dont la partie inferieure est préfabriquée (en dalles porteuses) (fig. 21) • Ces prédalles sont des éléments légers , coulés sur une table vibrante en usine ou en chantier, leur manutention nécessite un engin de levage. • Dimensions : hp ≤ ht/2 hp : hauteur de la prédalle ht : hauteur totale du plancher en général on prend 5cm ≤ hp ≤ 7.5cm Béton coulé Cours Pr Amar KASSOUL UHB CHLEF
  • 31. Les planchers à prédalles Cours Pr Amar KASSOUL UHB CHLEF
  • 32. 2.Les planchers alvéolés • Composés d’élément creux préfabriqués en usine et nécessitant un engin de manutention. • Ces dalles précontraintes allégées et d’ épaisseur réduite permettent de franchir de grande portée. • Les planchers alvéoles sont indiqués dans les constructions industrielles , les immeubles de bureaux , les parkings… • Dimensions: les dalles alvéolés en précontraint d’épaisseur comprise entre 12 et 40 cm , de largeur standard de 1.20m et de longueur allant jusqu’à 20 m . Plaque alvéolée
  • 33. 2.Les planchers alvéolés Cours Pr Amar KASSOUL UHB CHLEF Alvéole sans table de compression Alvéole avec table de compression
  • 34. 3.Les planchers métalliques Cours Pr Amar KASSOUL UHB CHLEF - Grande portée - Exécution rapide et précise, - Système couteux, - Protection contre la rouille.
  • 35. 3.Les planchers métalliques Cours Pr Amar KASSOUL UHB CHLEF - Une tôle ou bac en acier est placée dans la zone tendue du plancher et collabore avec le béton par l’ intermédiaire de connecteurs ou plots pour reprendre les efforts de flexion. (fig. 26) - Mauvaise tenue au feu , protection par flocage. béton Béton
  • 36. Le plancher en fer ou acier est un plancher léger et facile à poser. Il est résistant et peut s'adapter à tous les niveaux de l'habitation. Le plancher en fer représente de nombreux avantages, tant sur le plan financier qu'au niveau de l'installation. - Un plancher léger et recyclable - Un plancher soumis à la corrosion Étant métallique, c'est également un plancher qui ne protège pas des incendies. Le plancher en fer présente également l'inconvénient d'être bruyant. Synthèse pour les planchers métalliques
  • 37. 4.Les planchers en bois • 1. Solive en bois du Nord • 2. Isolation • 3. Isolant acoustique de type Phaltex • 4. Panneaux de particules bruts • 5. Lames de parquet • 6. Suspentes métalliques • 7. Plaques de plâtre. Les planchers bois sont légers, ce qui les rend bien utiles dans le cas où les murs ne peuvent pas supporter une dalle béton. - exécution rapide et économique Le plancher bois proprement dit désigne la plate-forme recevant ou non un revêtement de sol et composée d'éléments en bois, planches ou panneaux. Cette plate-forme repose elle- même sur une structure porteuse primaire, le solivage. Composition d'un plancher bois
  • 38. 4.Les planchers en bois • Le plancher mixte bois-béton : le plus technique C'est un plancher qui allie l'esthétique de la structure apparente en sous-face et un bon indice d'affaiblissement acoustique grâce à l'apport d'une couche de béton sur un solivage en bois massif ou collé. les différents types de plancher en bois: • Le plancher sur solivage non- apparent : le plus pratique C'est un plancher composé de panneaux reposant sur des solives en bois massif ou non, cachées habituellement par un faux plafond. • Le plancher sur solivage apparent : le plus esthétique C'est un plancher composé de panneaux ou de planches de bois reposant sur des solives en bois massif ou non et dont la partie inférieure (retombée) est apparente en sous-face.
  • 40. Du tronc à la poutre naturelle, en passant par les produits usinés, on trouve de nombreux types de plancher en bois. On distingue le plancher : - en bois massif, - le contrecollé, - le lamellé-collé, - le lamibois, - la poutre en I. Le plancher bois est idéal en construction comme en rénovation et peut ou non recevoir un revêtement de type carrelage, moquette... Quelques types de plancher en bois.
  • 41. en bois massif le lamellé-collé Le bois massif le contrecollé le lamibois la poutre en I
  • 42. - Un plancher esthétique et économique - Le plancher bois, un mauvais isolant En effet, c'est un plancher facile à poser, esthétique, économique et qui ne demande aucun délai de séchage, contrairement au béton. Les principales limites du plancher bois concernent l'isolation acoustique. Un autre inconvénient du plancher bois est son classement anti-feu souvent trop faible. Synthèse pour les planchers en Bois
  • 43. Le plancher mixte Le plancher mixte, aussi appelé "plancher collaborant", cumule les avantages. Idéal en rénovation comme en construction, il est facile à poser, peu cher et offre une grande résistance ! Bois/béton : un mix idéal en rénovation Le plancher mixte bois/béton est une solution idéale qui assure la résistance d'un plancher en béton, tout en conservant l'esthétique d'un plafond en bois sur les niveaux inférieurs. Association acier/béton, parfaite pour la construction Le plancher collaborant béton/acier a pour objectif de :  Diminuer le poids des structures en acier,  Réduire la hauteur des planchers,  Offrir une plus grande résistance à la flexion et accroître la résistance du feu.
  • 44. Points forts Points faibles Dans quel cas ? Plancher Bois - Facile à poser - Economique - Esthétique - Facile à isoler - Isolation acoustique faible - Résistance au feu modérée - Instabilité de certaines essences de bois - Plancher bas et intermédiaire Plancher Béton - Economique à la pose - Anti humidité - Résistant au feu - Bonne isolation thermique - Temps de séchage long - Mauvais isolant acoustique - Utilisable à tous les niveaux Plancher Fer - Léger - Robuste - Economique - Facile à poser - Recyclable - Mauvaise résistance au feu - Corrosion - Isolation acoustique modérée - Utilisable à tous les niveaux Plancher Mixte - Robuste - Esthétique - Flexible - Résistant au feu - Performances d’isolation moyennes - Utilisable à tous les niveaux Comparatif des avantages et des inconvénients des matériaux utilisés dans la conception de plancher
  • 45. Quels critères pour choisir son plancher ? - Un plancher est un investissement à long terme. Il faut donc bien réfléchir et évaluer les besoins de son habitation, avant d'engager des travaux de rénovation ou de construction. - Sur le plan technique, le choix est fonction des charges à supporter : variables : mobilier, personnes, véhicule... permanentes : cloisons, revêtement de sol, chauffage... - Il faut également prendre en compte les besoins en isolation et la résistance à l'humidité, nécessaires pour votre plancher. - L'esthétisme entre également en jeu, notamment pour les planchers d'étages intermédiaires à sous-face visible. - La facilité de pose est un critère de choix pour les endroits difficilement accessibles. Comment choisir un type de plancher?
  • 46. Généralement, en rénovation, il est recommandé de choisir un plancher constitué d'un matériau léger Les planchers en bois, en composite (métal/bois) ou collaborant (acier/béton et bois/béton) sont tous à fait adaptés. En construction, tous les choix sont possibles : bois, acier, béton ou collaborant. Pour choisir le type de plancher le plus adapté, il faut prendre en compte les caractéristiques de votre habitation : - nombre d'étages, - taux d'humidité, - inclinaison ou surface du sol, - température extérieure... - poids des charges variables et des charges permanentes : plus elles seront importantes, plus le plancher devra être résistant et porteur.
