Le document traite des fondations en géotechnique, en abordant leur définition, les types et méthodes de construction. Il décrit également les contraintes environnementales telles que le gel et l'humidité, ainsi que l'importance d'une bonne reconnaissance des sols pour garantir la stabilité des constructions. Enfin, il présente les fondamentaux des projets de fondation, les différents types de fondations superficielles et profondes, et les considérations nécessaires lors de leur mise en œuvre.

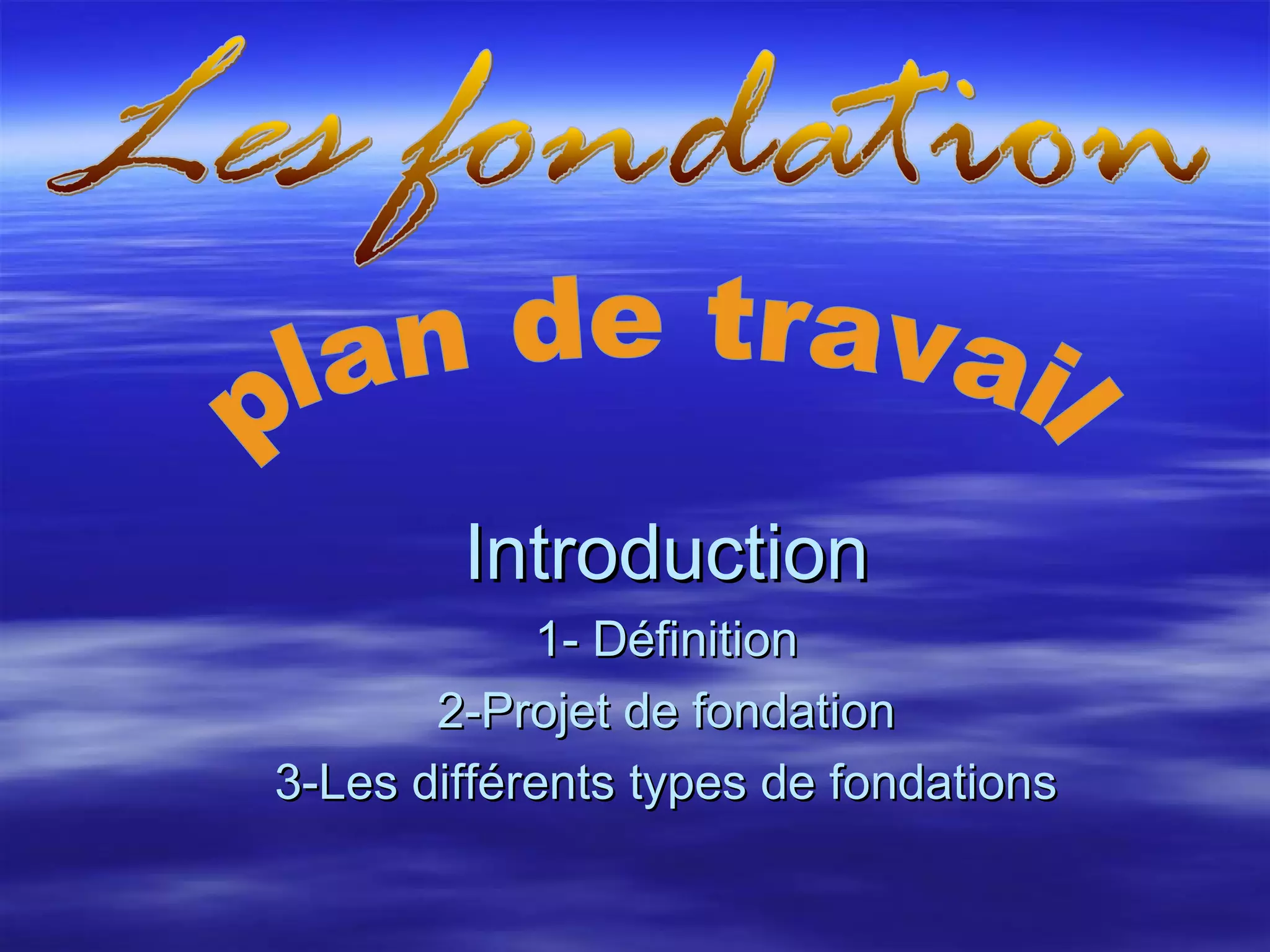

1. IntroductionIntroduction
1- Définition1- Définition
2-Projet de fondation2-Projet de fondation
3-Les différents types de fondations3-Les différents types de fondations

2. 3- Les fondations superficielles:3- Les fondations superficielles:
DéfinitionDéfinition
3-1 Les semelles isolées3-1 Les semelles isolées
3-2 Les semelles filantes3-2 Les semelles filantes
3-3 Le radier3-3 Le radier
4- Fondation de mur de soutènement4- Fondation de mur de soutènement

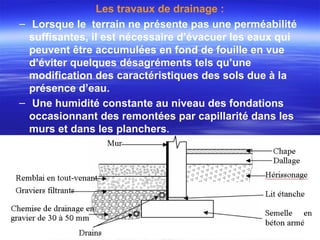

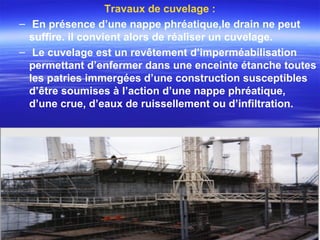

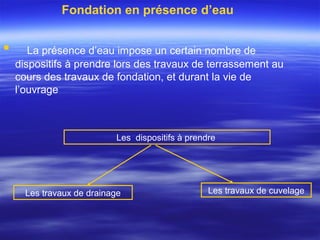

5- Fondation en présence d’eau5- Fondation en présence d’eau

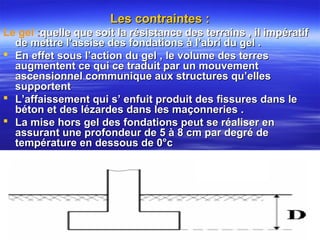

6-Les contraintes: le gel- l’humidité- le glissement6-Les contraintes: le gel- l’humidité- le glissement

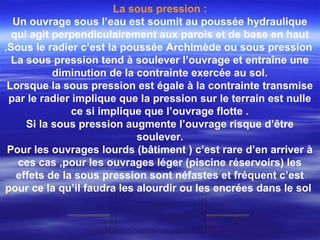

-la sous pression-la sous pression

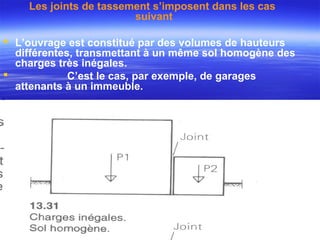

7-Les joints: joint de rupture –joint de dilatation7-Les joints: joint de rupture –joint de dilatation
8-Les fondations soumis profondes8-Les fondations soumis profondes

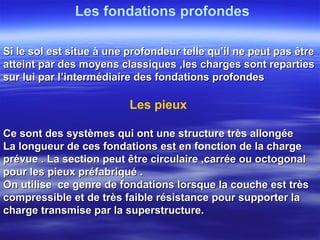

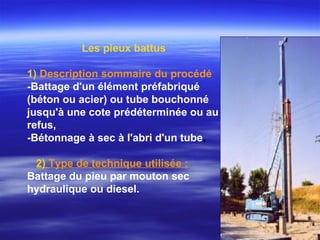

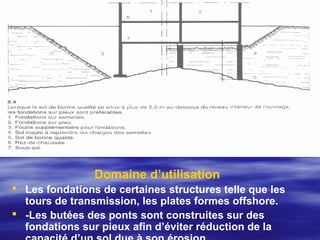

9-Les fondations profondes9-Les fondations profondes

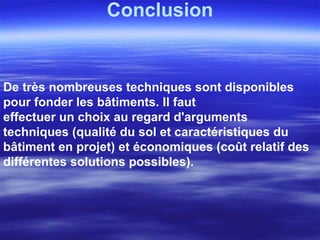

conclusionconclusion

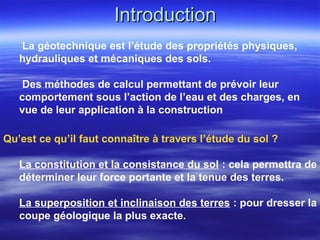

3. IntroductionIntroduction
La géotechnique est l’étude des propriétés physiques,
hydrauliques et mécaniques des sols.
Des méthodes de calcul permettant de prévoir leur
comportement sous l’action de l’eau et des charges, en
vue de leur application à la construction
Qu’est ce qu’il faut connaître à travers l’étude du sol ?
La constitution et la consistance du sol : cela permettra de
déterminer leur force portante et la tenue des terres.
La superposition et inclinaison des terres : pour dresser la
coupe géologique la plus exacte.

4. L’épaisseur et la régularité des couches : pour évaluer le
degré de tassement à craindre.
Les nappes d’eau éventuelles qu’il faudra traverser pour
atteindre le bon sol : afin de prévoir le mode d’étanchéité.
Reconnaissance des sols : comporte généralement les
phases suivantes:
Une reconnaissance générale par tous documents tels
que cartes, plans, … etc.
Une reconnaissance superficielle par une visite du site.
Des reconnaissances géophysiques suivant l’importance
de l’opération envisagée et notamment chaque fois que
l’on risque de rencontrer des cavités souterraines.

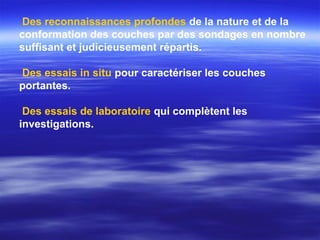

5. Des reconnaissances profondes de la nature et de la
conformation des couches par des sondages en nombre
suffisant et judicieusement répartis.
Des essais in situ pour caractériser les couches
portantes.
Des essais de laboratoire qui complètent les
investigations.

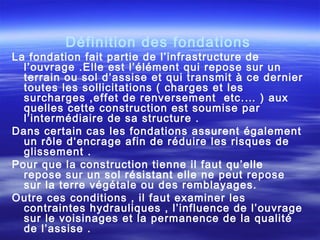

6. Définition des fondations
La fondation fait partie de l’infrastructure de
l’ouvrage .Elle est l’élément qui repose sur un
terrain ou sol d’assise et qui transmit à ce dernier
toutes les sollicitations ( charges et les
surcharges ,effet de renversement etc.… ) aux
quelles cette construction est soumise par
l’intermédiaire de sa structure .
Dans certain cas les fondations assurent également
un rôle d‘encrage afin de réduire les risques de
glissement .
Pour que la construction tienne il faut qu’elle
repose sur un sol résistant elle ne peut repose
sur la terre végétale ou des remblayages.
Outre ces conditions , il faut examiner les
contraintes hydrauliques , l’influence de l’ouvrage
sur le voisinages et la permanence de la qualité
de l’assise .

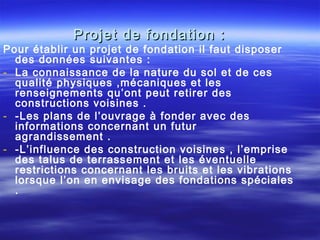

7. Projet de fondation :Projet de fondation :
Pour établir un projet de fondation il faut disposer
des données suivantes :
- La connaissance de la nature du sol et de ces
qualité physiques ,mécaniques et les
renseignements qu’ont peut retirer des
constructions voisines .
- -Les plans de l’ouvrage à fonder avec des
informations concernant un futur
agrandissement .
- -L’influence des construction voisines , l’emprise
des talus de terrassement et les éventuelle
restrictions concernant les bruits et les vibrations
lorsque l’on en envisage des fondations spéciales
.

8. Les différents types des fondations :
 Sous un bâtiment on peut retrouve trois (03) types de
fondations:
 -Fondation superficielle (0.8 – 1.50m)
 -fondation semi profondes (1.50 – 5m)
 Fondations profondes (de 5m …)
 Le choix de l’une ou de l’autre dépend directement de :
 La nature du terrain
 La taille de l’ouvrage
 Économie

9. Les fondations superficielles :Les fondations superficielles :
Définition :
Appelées aussi fondations directes ,,elles transmettent
directement les charges sur les couches proches de la
surface elle satisfait la règle D/B<5 avec
D :Encastrement B :Largeur
La largeur minimale d’une fondation est B>60 cm
Les plus courantes sont les semelle ;si la distance entre
deux semelles voisines est très faibles on peut les
associer et aboutir dans le cas ultime à un radier
générale sous l’ouvrage

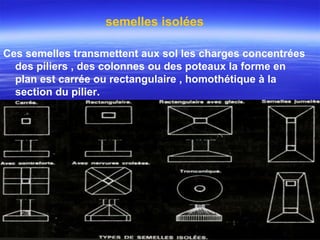

10. semelles isolées
Ces semelles transmettent aux sol les charges concentrées
des piliers , des colonnes ou des poteaux la forme en
plan est carrée ou rectangulaire , homothétique à la
section du pilier.

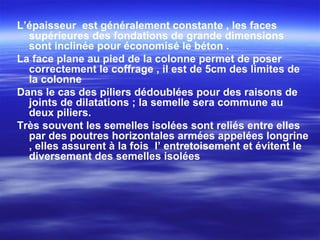

11. L’épaisseur est généralement constante , les faces
supérieures des fondations de grande dimensions
sont inclinée pour économisé le béton .
La face plane au pied de la colonne permet de poser
correctement le coffrage , il est de 5cm des limites de
la colonne
Dans le cas des piliers dédoublées pour des raisons de
joints de dilatations ; la semelle sera commune au
deux piliers.
Très souvent les semelles isolées sont reliés entre elles
par des poutres horizontales armées appelées longrine
, elles assurent à la fois l’ entretoisement et évitent le
diversement des semelles isolées

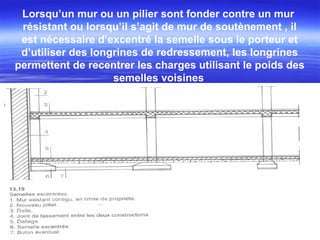

12. Lorsqu’un mur ou un pilier sont fonder contre un mur
résistant ou lorsqu’il s’agit de mur de soutènement , il
est nécessaire d’excentré la semelle sous le porteur et
d’utiliser des longrines de redressement, les longrines
permettent de recentrer les charges utilisant le poids des
semelles voisines

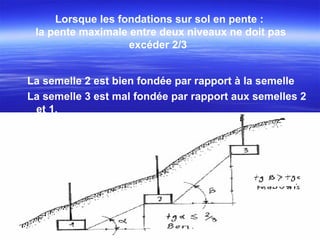

13. Lorsque les fondations sur sol en pente :
la pente maximale entre deux niveaux ne doit pas
excéder 2/3
La semelle 2 est bien fondée par rapport à la semelle
La semelle 3 est mal fondée par rapport aux semelles 2
et 1.

14. Dans les semelles isolées on retrouve deux nappes
d’armature superposées , chaque nappes jouant
alternativement le rôle d’armatures principale dans un
sens et armature de répartition dans l’autre
1 pente env.20% pour eviter contre coffrage
2 hauteur min-10cm
3 deux nappes d'armatures principales superposees
4 armatures plus rapprochees sous le mur
5 beton de proprete
1
2
345
semelle isolee armee sous pilier en maconnerie
A A
coupe A-A

15. beton 350Kg/m3
barres
d'atantebetonage
poteau
beton de proprete
Excavation pratiquee dans le
sol pour recevoire la fondation
beton de
proprete( maigre) ( 150Kg/m3)
5 cm la mise en place de la
semelle et le poteau
pierreenrobage
ferraillage
semelle poteau
fouille

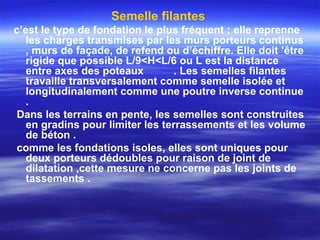

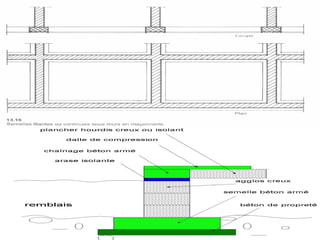

16. Semelle filantes
c’est le type de fondation le plus fréquent ; elle reprenne
les charges transmises par les murs porteurs continus
, murs de façade, de refend ou d’échiffre. Elle doit ’être
rigide que possible L/9<H<L/6 ou L est la distance
entre axes des poteaux . Les semelles filantes
travaille transversalement comme semelle isolée et
longitudinalement comme une poutre inverse continue
.
Dans les terrains en pente, les semelles sont construites
en gradins pour limiter les terrassements et les volume
de béton .
comme les fondations isoles, elles sont uniques pour
deux porteurs dédoubles pour raison de joint de
dilatation ,cette mesure ne concerne pas les joints de
tassements .

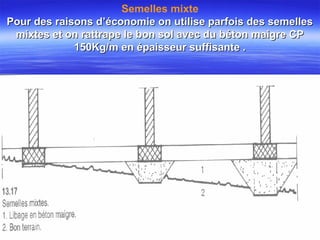

18. Semelles mixte
Pour des raisons d’économie on utilise parfois des semellesPour des raisons d’économie on utilise parfois des semelles
mixtes et on rattrape le bon sol avec du béton maigre CPmixtes et on rattrape le bon sol avec du béton maigre CP
150Kg/m en épaisseur suffisante .150Kg/m en épaisseur suffisante .

19. Semelles continues sous voilesSemelles continues sous voiles
Pour les semelles continues sous voiles il y a lieu d’assurerPour les semelles continues sous voiles il y a lieu d’assurer
une liaison pour armature verticales du béton de la semelleune liaison pour armature verticales du béton de la semelle
avec celui du voile vertical .avec celui du voile vertical .

20. Semelles continues sous piliers
Si les semelles isolées ont des dimensions telles qu’elles seSi les semelles isolées ont des dimensions telles qu’elles se
touchent presque dans une direction . Il est plus rationnel ettouchent presque dans une direction . Il est plus rationnel et
plus avantageux de les relier de façon à former une semelleplus avantageux de les relier de façon à former une semelle
filante ; ces semelles devront être surmontéefilante ; ces semelles devront être surmontée par une
longrine

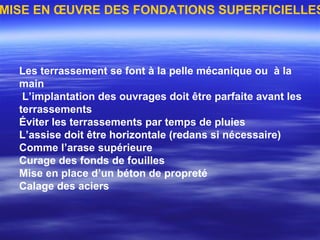

21. Les terrassement se font à la pelle mécanique ou à la
main
L’implantation des ouvrages doit être parfaite avant les
terrassements
Éviter les terrassements par temps de pluies
L’assise doit être horizontale (redans si nécessaire)
Comme l’arase supérieure
Curage des fonds de fouilles
Mise en place d’un béton de propreté
Calage des aciers
MISE EN ŒUVRE DES FONDATIONS SUPERFICIELLES

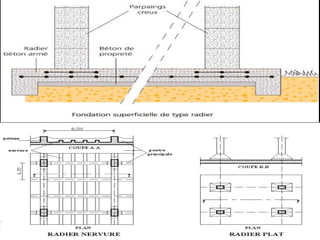

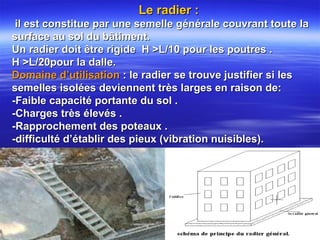

22. Le radier :Le radier :
il est constitue par une semelle générale couvrant toute lail est constitue par une semelle générale couvrant toute la
surface au sol du bâtiment.surface au sol du bâtiment.
Un radier doit être rigide H >L/10 pour les poutres .Un radier doit être rigide H >L/10 pour les poutres .
H >L/20pour la dalle.H >L/20pour la dalle.
Domaine d’utilisationDomaine d’utilisation : le radier se trouve justifier si les: le radier se trouve justifier si les
semelles isolées deviennent très larges en raison de:semelles isolées deviennent très larges en raison de:
-Faible capacité portante du sol .-Faible capacité portante du sol .
-Charges très élevés .-Charges très élevés .
-Rapprochement des poteaux .-Rapprochement des poteaux .
-difficulté d’établir des pieux (vibration nuisibles).-difficulté d’établir des pieux (vibration nuisibles).

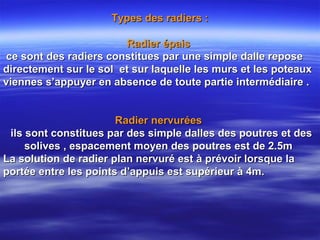

23. Types des radiers :Types des radiers :
Radier épaisRadier épais
ce sont des radiers constitues par une simple dalle reposece sont des radiers constitues par une simple dalle repose
directement sur le sol et sur laquelle les murs et les poteauxdirectement sur le sol et sur laquelle les murs et les poteaux
viennes s’appuyer en absence de toute partie intermédiaire .viennes s’appuyer en absence de toute partie intermédiaire .
Radier nervuréesRadier nervurées
ils sont constitues par des simple dalles des poutres et desils sont constitues par des simple dalles des poutres et des
solives , espacement moyen des poutres est de 2.5msolives , espacement moyen des poutres est de 2.5m
La solution de radier plan nervuré est à prévoir lorsque laLa solution de radier plan nervuré est à prévoir lorsque la
portée entre les points d’appuis est supérieur à 4m.portée entre les points d’appuis est supérieur à 4m.

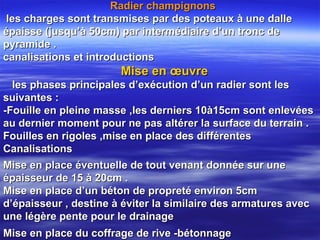

25. Mise en place éventuelle de tout venant donnée sur uneMise en place éventuelle de tout venant donnée sur une
épaisseur de 15 à 20cm .épaisseur de 15 à 20cm .
Mise en place d’un béton de propreté environ 5cmMise en place d’un béton de propreté environ 5cm
d’épaisseur , destine à éviter la similaire des armatures avecd’épaisseur , destine à éviter la similaire des armatures avec
une légère pente pour le drainageune légère pente pour le drainage
Mise en place du coffrage de rive -bétonnageMise en place du coffrage de rive -bétonnage
Radier champignonsRadier champignons
les charges sont transmises par des poteaux à une dalleles charges sont transmises par des poteaux à une dalle
épaisse (jusqu’à 50cm) par intermédiaire d’un tronc deépaisse (jusqu’à 50cm) par intermédiaire d’un tronc de
pyramide .pyramide .
canalisations et introductionscanalisations et introductions
Mise en œuvreMise en œuvre
les phases principales d’exécution d’un radier sont lesles phases principales d’exécution d’un radier sont les
suivantes :suivantes :
-Fouille en pleine masse ,les derniers 10à15cm sont enlevées-Fouille en pleine masse ,les derniers 10à15cm sont enlevées
au dernier moment pour ne pas altérer la surface du terrain .au dernier moment pour ne pas altérer la surface du terrain .
Fouilles en rigoles ,mise en place des différentesFouilles en rigoles ,mise en place des différentes
CanalisationsCanalisations

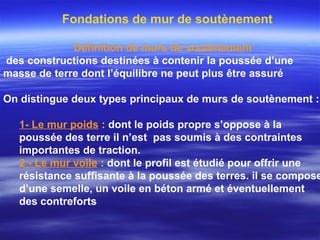

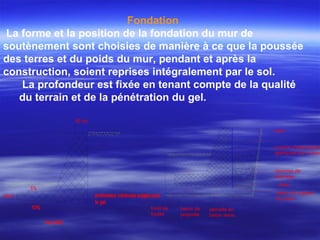

26. Fondations de mur de soutènement
Définition de murs de soutènement
des constructions destinées à contenir la poussée d’une
masse de terre dont l’équilibre ne peut plus être assuré
On distingue deux types principaux de murs de soutènement :
1- Le mur poids : dont le poids propre s’oppose à la
poussée des terre il n’est pas soumis à des contraintes
importantes de traction.
2 - Le mur voile : dont le profil est étudié pour offrir une
résistance suffisante à la poussée des terres. il se compose
d’une semelle, un voile en béton armé et éventuellement
des contreforts

27. 5%
10%
40cm
40 cm
mur poid
profondeur minimale exigée pour
le gel
Fondation
La forme et la position de la fondation du mur de
soutènement sont choisies de manière à ce que la poussée
des terres et du poids du mur, pendant et après la
construction, soient reprises intégralement par le sol.
La profondeur est fixée en tenant compte de la qualité
du terrain et de la pénétration du gel.
fond de
fouille
beton de
proprete
semelle en
beton arme
beton de support
du drain
drain
chemise de
drainage
couche d'etancheite
appliquee sur le beto
terre

28. Fondation en présence d’eau
 La présence d’eau impose un certain nombre de
dispositifs à prendre lors des travaux de terrassement au
cours des travaux de fondation, et durant la vie de
l’ouvrage
Les dispositifs à prendre
Les travaux de drainage Les travaux de cuvelage

29. Les travaux de drainage :
– Lorsque le terrain ne présente pas une perméabilité
suffisantes, il est nécessaire d’évacuer les eaux qui
peuvent être accumulées en fond de fouille en vue
d’éviter quelques désagréments tels qu’une
modification des caractéristiques des sols due à la
présence d’eau.
– Une humidité constante au niveau des fondations
occasionnant des remontées par capillarité dans les
murs et dans les planchers.

30. Travaux de cuvelage :
– En présence d’une nappe phréatique,le drain ne peut
suffire. il convient alors de réaliser un cuvelage.
– Le cuvelage est un revêtement d’imperméabilisation
permettant d’enfermer dans une enceinte étanche toutes
les patries immergées d’une construction susceptibles
d’être soumises à l’action d’une nappe phréatique,
d’une crue, d’eaux de ruissellement ou d’infiltration.

31. Les contraintes :Les contraintes :
Le gel ::quelle que soit la résistance des terrains , il impératifquelle que soit la résistance des terrains , il impératif
de mettre l’assise des fondations à l’abri du gel .de mettre l’assise des fondations à l’abri du gel .
 En effet sous l’action du gel , le volume des terresEn effet sous l’action du gel , le volume des terres
augmentent ce qui ce traduit par un mouvementaugmentent ce qui ce traduit par un mouvement
ascensionnel communique aux structures qu’ellesascensionnel communique aux structures qu’elles
supportentsupportent
 L’affaissement qui s’ enfuit produit des fissures dans leL’affaissement qui s’ enfuit produit des fissures dans le
béton et des lézardes dans les maçonneries .béton et des lézardes dans les maçonneries .
 La mise hors gel des fondations peut se réaliser enLa mise hors gel des fondations peut se réaliser en
assurant une profondeur de 5 à 8 cm par degré deassurant une profondeur de 5 à 8 cm par degré de
température en dessous de 0°ctempérature en dessous de 0°c

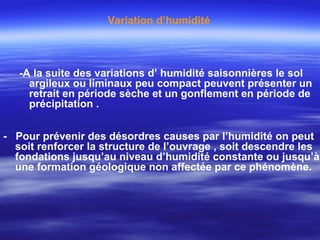

32. -A la suite des variations d’ humidité saisonnières le sol
argileux ou liminaux peu compact peuvent présenter un
retrait en période sèche et un gonflement en période de
précipitation .
- Pour prévenir des désordres causes par l’humidité on peut
soit renforcer la structure de l’ouvrage , soit descendre les
fondations jusqu’au niveau d’humidité constante ou jusqu’à
une formation géologique non affectée par ce phénomène.
Variation d’humidité

33. Les glissements :Les glissements :
 Pour éviter les glissements , la face intérieure de la
fondation doit être perpendiculaire au sens des efforts
transmis , elle sera oblique par une voûte ou pour la culée
d’un pont .Elle est également utilisées pour une fondation
d’un ouvrage en pente
assise defondation
le plan de transmission des efforts doit
etre perpendiculaire aux charge

34. La sous pression :
Un ouvrage sous l’eau est soumit au poussée hydraulique
qui agit perpendiculairement aux parois et de base en haut
.Sous le radier c’est la poussée Archimède ou sous pression
La sous pression tend à soulever l’ouvrage et entraîne une
diminution de la contrainte exercée au sol.
Lorsque la sous pression est égale à la contrainte transmise
par le radier implique que la pression sur le terrain est nulle
ce si implique que l’ouvrage flotte .
Si la sous pression augmente l’ouvrage risque d’être
soulever.
Pour les ouvrages lourds (bâtiment ) c’est rare d’en arriver à
ces cas ,pour les ouvrages léger (piscine réservoirs) les
effets de la sous pression sont néfastes et fréquent c’est
pour ce la qu’il faudra les alourdir ou les encrées dans le sol

35. Joint de rupture et joint de dilatation :
– Définition : Les joints sont des dispositions
constructives permettant de dissocier des parties
d’ouvrage.
Les joints de tassement (rupture)
Les Joints de rupture(tassement) intéressent tout
particulièrement les fondations et les superstructures. Pour
éviter un trop grand nombre de joints, on essaie de faire
coïncider avec les joints de dilatation.

36. Les joints de tassement s’imposent dans les cas
suivant
 L’ouvrage est constitué par des volumes de hauteurs
différentes, transmettant à un même sol homogène des
charges très inégales.
 C’est le cas, par exemple, de garages
attenants à un immeuble.

37.  2. L’ouvrage repose sur des fondations hétérogènes
dans un terrain homogène.
 Par exemple, une partie de l’ouvrage étant fondée
sur pieux et l’autre sur radier, les sollicitations au
niveau des fondations sont totalement différentes,
même pour des charges égales

38. 3. L’ouvrage repose sur des fondations hétérogènes,
mais les niveau des bons sols se trouvent à des
altitudes différentes, ce qui entraîne des réactions
inégales.

39.  4. L’ouvrage repose sur des fondations hétérogènes
dans un terrain à structure géologique hétérogène.
– Il est préférable de rendre chaque groupe
d’éléments indépendant, même si les charges sont
uniformes;
– La séparation se fait en fonction des contraintes
admissibles respectives des couches intéressées.

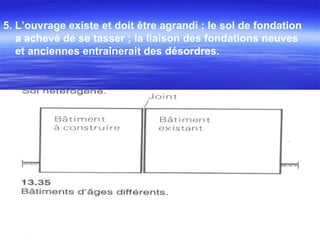

40. 5. L’ouvrage existe et doit être agrandi ; le sol de fondation
a achevé de se tasser ; la liaison des fondations neuves
et anciennes entraînerait des désordres.

41. Joints de dilatation
 Permettent d’absorber les modifications
dimensionnelles de l’ouvrage provoquées par :
– Les effets de la température sur les matériaux
– La juxtaposition de matériaux ayant un
coefficient de dilatation différent .

42. Les fondations semi profondes :
 Ces fondations sont utilisées lorsque le sol est de
mauvaise qualité sur une épaisseur inférieure à 8m ou
dans le cas de sol gonflant (sol argileux).
 Elles sont constituées par des colonnes rondes ou
rectangulaire en gros béton ,d’une profondeur variant
de : 2 à 12m
 La distance entre axe de deux puits adjacents doit être
supérieur à 2.5 fois le diamètre .
 elle reprennent les charges par l’intermédiaire des
semelles (cas des poteaux) .
des poutres armées ou des longrines lies aux puits par
des barres d’ancrage.

43. -

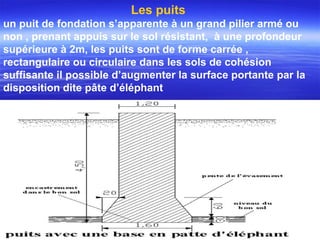

Les puits
un puit de fondation s’apparente à un grand pilier armé ou
non , prenant appuis sur le sol résistant, à une profondeur
supérieure à 2m, les puits sont de forme carrée ,
rectangulaire ou circulaire dans les sols de cohésion
suffisante il possible d’augmenter la surface portante par la
disposition dite pâte d’éléphant

44. Les barrette sont une solution pour régler le problème de la
limite des techniques des puits notamment par le rayon
d’action des engins de terrassement
Ainsi des nouveaux engins ont été fabriqué pour permettre
l’excavation de petites sections(largeur 50 à 120cm) jusqu’à
des profondeurs importantes plusieurs dizaines de mètres
La barrette permet de repartir les charges directement dans
le bon sol suivant le schéma de puit
Les barrettes

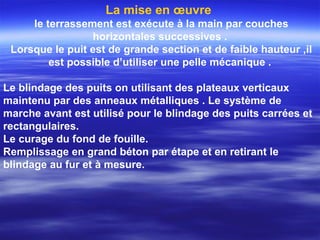

45. La mise en œuvre
le terrassement est exécute à la main par couches
horizontales successives .
Lorsque le puit est de grande section et de faible hauteur ,il
est possible d’utiliser une pelle mécanique .
Le blindage des puits on utilisant des plateaux verticaux
maintenu par des anneaux métalliques . Le système de
marche avant est utilisé pour le blindage des puits carrées et
rectangulaires.
Le curage du fond de fouille.
Remplissage en grand béton par étape et en retirant le
blindage au fur et à mesure.

46. Les pieux
Ce sont des systèmes qui ont une structure très allongéeCe sont des systèmes qui ont une structure très allongée
La longueur de ces fondations est en fonction de la chargeLa longueur de ces fondations est en fonction de la charge
prévue . La section peut être circulaire ,carrée ou octogonalprévue . La section peut être circulaire ,carrée ou octogonal
pour les pieux préfabriqué .pour les pieux préfabriqué .
On utilise ce genre de fondations lorsque la couche est trèsOn utilise ce genre de fondations lorsque la couche est très
compressible et de très faible résistance pour supporter lacompressible et de très faible résistance pour supporter la
charge transmise par la superstructure.charge transmise par la superstructure.
Les fondations profondes
Si le sol est situe à une profondeur telle qu’il ne peut pas êtreSi le sol est situe à une profondeur telle qu’il ne peut pas être
atteint par des moyens classiques ,les charges sont repartiesatteint par des moyens classiques ,les charges sont reparties
sur lui par l’intermédiaire des fondations profondessur lui par l’intermédiaire des fondations profondes

47. Domaine d’utilisation
 Les fondations de certaines structures telle que les
tours de transmission, les plates formes offshore.
 -Les butées des ponts sont construites sur des
fondations sur pieux afin d’éviter réduction de la

48. 22

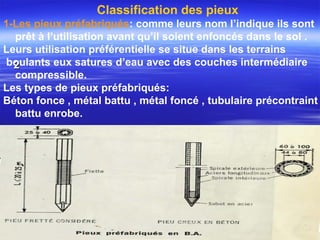

Classification des pieux
1-Les pieux préfabriqués: comme leurs nom l’indique ils sont
prêt à l’utilisation avant qu’il soient enfoncés dans le sol .
Leurs utilisation préférentielle se situe dans les terrains
boulants eux satures d’eau avec des couches intermédiaire
compressible.
Les types de pieux préfabriqués:
Béton fonce , métal battu , métal foncé , tubulaire précontraint
battu enrobe.

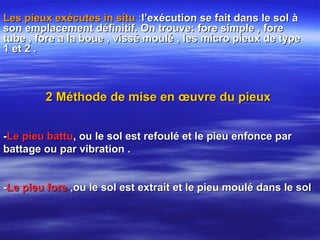

49. Les pieux exécutes in situLes pieux exécutes in situ ::l’exécution se fait dans le soll’exécution se fait dans le sol àà
son emplacement définitif. On trouve: fore simple , foreson emplacement définitif. On trouve: fore simple , fore
tube , fore a la boue , vissé moulé , les micro pieux de typetube , fore a la boue , vissé moulé , les micro pieux de type
1 et 2 .1 et 2 .
2 Méthode de mise en œuvre du pieux2 Méthode de mise en œuvre du pieux
--Le pieu battuLe pieu battu, ou le sol est refoulé et le pieu enfonce par, ou le sol est refoulé et le pieu enfonce par
battage ou par vibration .battage ou par vibration .
--Le pieu foreLe pieu fore ,ou le sol est extrait et le pieu moulé dans le sol,ou le sol est extrait et le pieu moulé dans le sol

50. 6
5
1
2
3 3
7
8
9
a b c d e
4
a: preparatoin
b: battage
c: betonnage
d: relevage
e: pieu temine
1: cable du mouton
2: reperes sur cable
3: cable de relevage du
tube
4: niveau de la nappe
5: mouton dameur
6: bouchon de beton
comprime etanche
7: fut
8: bulbe
hauteur max 30m
1
3 5 6
dcba
4
2
a-preparation 1-tube de guidage
2-mouvement
b- havage dutube 3-tube foncé par
c-pose de l'armature havage
d- betonage par vibration 4-outil de forage
5-armature préfabriquée

51. Les pieux battus
1) Description sommaire du procédé
-Battage d'un élément préfabriqué
(béton ou acier) ou tube bouchonné
jusqu'à une cote prédéterminée ou au
refus,
-Bétonnage à sec à l'abri d'un tube,
2) Type de technique utilisée :
Battage du pieu par mouton sec
hydraulique ou diesel.

52. b) Type de technique utilisée :
Forage à la tarière, bucket ou carrotier.
Les pieux forés
Dans cette catégorie de pieux on trouve plus type
selon la mise en œuvre et chaque type à son Champ
d'application.
3) Avantages et inconvénients du procédé
-Simplicité et rapidité de la méthode,
-Pas de déblais,
-Refoulement de sol.

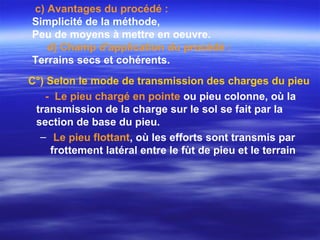

53. C°) Selon le mode de transmission des charges du pieu
- Le pieu chargé en pointe ou pieu colonne, où la
transmission de la charge sur le sol se fait par la
section de base du pieu.
– Le pieu flottant, où les efforts sont transmis par
frottement latéral entre le fùt de pieu et le terrain
c) Avantages du procédé :
Simplicité de la méthode,
Peu de moyens à mettre en oeuvre.
d) Champ d'application du procédé :
Terrains secs et cohérents.

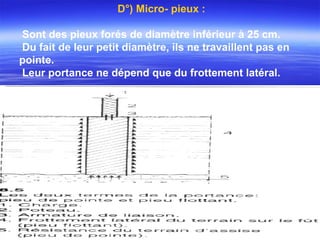

54. D°) Micro- pieux :
Sont des pieux forés de diamètre inférieur à 25 cm.
Du fait de leur petit diamètre, ils ne travaillent pas en
pointe.
Leur portance ne dépend que du frottement latéral.

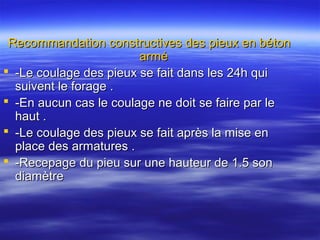

55. Recommandation constructives des pieux en bétonRecommandation constructives des pieux en béton
arméarmé
 -Le coulage des pieux se fait dans les 24h qui-Le coulage des pieux se fait dans les 24h qui
suivent le forage .suivent le forage .
 -En aucun cas le coulage ne doit se faire par le-En aucun cas le coulage ne doit se faire par le
haut .haut .
 -Le coulage des pieux se fait après la mise en-Le coulage des pieux se fait après la mise en
place des armatures .place des armatures .
 -Recepage du pieu sur une hauteur de 1.5 son-Recepage du pieu sur une hauteur de 1.5 son
diamètrediamètre

56. Conclusion
De très nombreuses techniques sont disponibles
pour fonder les bâtiments. Il faut
effectuer un choix au regard d'arguments
techniques (qualité du sol et caractéristiques du
bâtiment en projet) et économiques (coût relatif des
différentes solutions possibles).

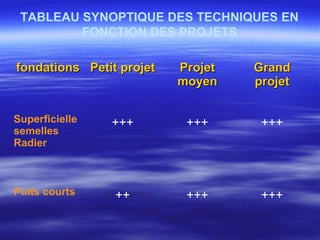

57. TABLEAU SYNOPTIQUE DES TECHNIQUES EN
FONCTION DES PROJETS
fondationsfondations Petit projetPetit projet ProjetProjet
moyenmoyen
GrandGrand
projetprojet
Superficielle
semelles
Radier
+++ +++ +++
Puits courts ++ +++ +++

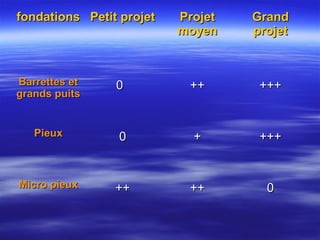

58. fondationsfondations Petit projetPetit projet ProjetProjet
moyenmoyen
GrandGrand
projetprojet
Barrettes etBarrettes et
grands puitsgrands puits
00 ++++ ++++++
PieuxPieux 00 ++ ++++++
Micro pieuxMicro pieux ++++ ++++ 00
