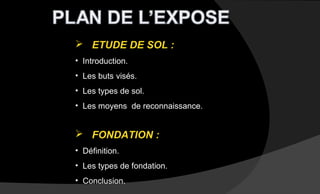

 ETUDE DE SOL :
• Introduction.
• Les buts visés.
• Les types de sol.
• Les moyens de reconnaissance.
 FONDATION :
• Définition.
• Les types de fondation.
• Conclusion.

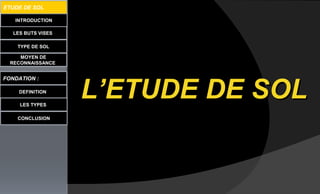

L’ETUDE DE SOLL’ETUDE DE SOL
LES BUTS VISES
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
DEFINITION
LES TYPES
CONCLUSION
INTRODUCTION
ETUDE DE SOL

LES BUTS VISES
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
ETUDE DE SOL :
LES TYPES
CONCLUSION

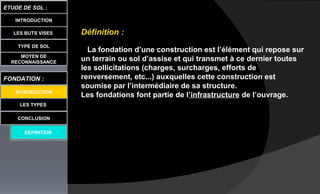

DEFINITION
INTRODUCTION

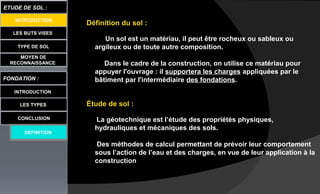

Définition du sol :
Un sol est un matériau, il peut être rocheux ou sableux ou
argileux ou de toute autre composition.
Dans le cadre de la construction, on utilise ce matériau pour
appuyer l'ouvrage : il supportera les charges appliquées par le
bâtiment par l'intermédiaire des fondations.
Étude de sol :
La géotechnique est l’étude des propriétés physiques,
hydrauliques et mécaniques des sols.
Des méthodes de calcul permettant de prévoir leur comportement
sous l’action de l’eau et des charges, en vue de leur application à la
construction

TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
LES BUTS VISES

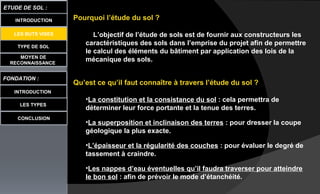

Pourquoi l’étude du sol ?
L’objectif de l’étude de sols est de fournir aux constructeurs les
caractéristiques des sols dans l’emprise du projet afin de permettre
le calcul des éléments du bâtiment par application des lois de la
mécanique des sols.
Qu’est ce qu’il faut connaître à travers l’étude du sol ?
•La constitution et la consistance du sol : cela permettra de
déterminer leur force portante et la tenue des terres.
•La superposition et inclinaison des terres : pour dresser la coupe
géologique la plus exacte.
•L’épaisseur et la régularité des couches : pour évaluer le degré de
tassement à craindre.
•Les nappes d’eau éventuelles qu’il faudra traverser pour atteindre
le bon sol : afin de prévoir le mode d’étanchéité.

LES BUTS VISES
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
Types de sol :
Sous l’angle de la géotechnique, les sols peuvent être classés en deux
catégories principales:
Les roches : les terrains qui ne subissent pas de modifications notables en
présence d’eau.
Ce sont des matériaux compacts, dur et résistants qui ne peuvent être
réduits en morceaux qu’à la suite de très gros efforts mécaniques ;
Comme supports de fondation, ils sont pratiquement indéformables
Les sols meubles :les sols résultants de l’altération physico-chimique
roches en place.
Leur compacité naturelle est en général faible.
Ils sont susceptibles de déformation sous les fondations.
Les sols rencontrés principalement sont : les sables, les graviers, les
marnes et les argiles.
Une autre classification est basée sur la cohésion :
Sols cohérents : argiles, marnes.
Sols pulvérulents : sables, graviers.
C’est l'importance de l'ouvrage à édifier (bâtiment léger, construction lourde, ouvrage d’art …) qui
décide de l’ampleur des moyens de reconnaissances à utiliser.

LES BUTS VISES
FONDATION :
INTRODUCTION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES SONDAGES
LES ESSAIS IN SITU
GEOPHYSIQUE

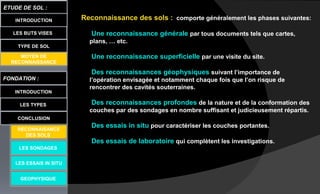

Reconnaissance des sols : comporte généralement les phases suivantes:
Une reconnaissance générale par tous documents tels que cartes,
plans, … etc.
Une reconnaissance superficielle par une visite du site.
Des reconnaissances géophysiques suivant l’importance de
l’opération envisagée et notamment chaque fois que l’on risque de
rencontrer des cavités souterraines.
Des reconnaissances profondes de la nature et de la conformation des
couches par des sondages en nombre suffisant et judicieusement répartis.
Des essais in situ pour caractériser les couches portantes.
Des essais de laboratoire qui complètent les investigations.
RECONNAISANCE
DES SOLS

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES ESSAIS IN SITU
GEOPHYSIQUE
RECONNAISANCE
DES SOLS

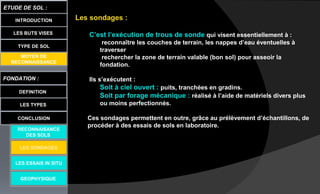

Les sondages :
C’est l’exécution de trous de sonde qui visent essentiellement à :
reconnaître les couches de terrain, les nappes d’eau éventuelles à
traverser
rechercher la zone de terrain valable (bon sol) pour asseoir la
fondation.
Ils s’exécutent :
Soit à ciel ouvert : puits, tranchées en gradins.
Soit par forage mécanique : réalisé à l’aide de matériels divers plus
ou moins perfectionnés.
Ces sondages permettent en outre, grâce au prélèvement d’échantillons, de
procéder à des essais de sols en laboratoire.
LES SONDAGES

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES ESSAIS IN SITU
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
1,25 x
1,25
1,25 x
1,25

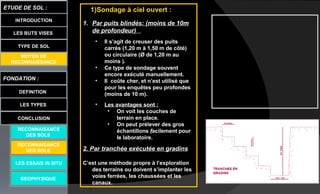

1)Sondage à ciel ouvert :
1. Par puits blindés: (moins de 10m
de profondeur)
• Il s’agit de creuser des puits
carrés (1,20 m à 1,50 m de côté)
ou circulaire (Ø de 1,20 m au
moins ).
• Ce type de sondage souvent
encore exécuté manuellement.
• Il coûte cher, et n’est utilisé que
pour les enquêtes peu profondes
(moins de 10 m).
• Les avantages sont :
• On voit les couches de
terrain en place.
• On peut prélever des gros
échantillons facilement pour
le laboratoire.
2. Par tranchée exécutée en gradins
C’est une méthode propre à l’exploration
des terrains ou doivent s’implanter les
voies ferrées, les chaussées et les
canaux.

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES ESSAIS IN SITU
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS

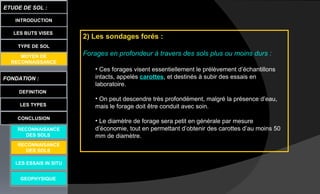

2) Les sondages forés :
Forages en profondeur à travers des sols plus ou moins durs :
• Ces forages visent essentiellement le prélèvement d’échantillons
intacts, appelés carottes, et destinés à subir des essais en
laboratoire.
• On peut descendre très profondément, malgré la présence d’eau,
mais le forage doit être conduit avec soin.
• Le diamètre de forage sera petit en générale par mesure
d’économie, tout en permettant d’obtenir des carottes d’au moins 50
mm de diamètre.

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES ESSAIS IN SITU
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS

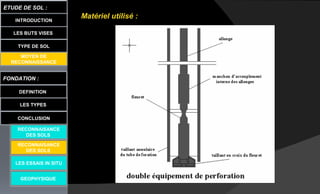

Matériel utilisé :

Les tarières de forage :
LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
LES ESSAIS IN SITU
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

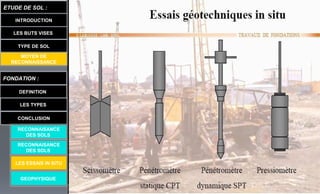

les essais de sol en place (in situ) :
• Les essais de chargement sont des sondages
principalement mécaniques.
• Ils ont pour but de déterminer sur place la courbe
des déformations en fonction des charges.
• Ils tendent à reproduire les conditions de travail
réelles du sol sous une fondation superficielle.
LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

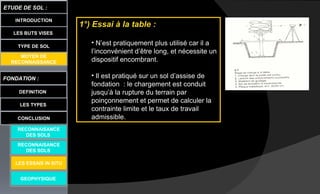

1°) Essai à la table :
• N’est pratiquement plus utilisé car il a
l’inconvénient d’être long, et nécessite un
dispositif encombrant.
• Il est pratiqué sur un sol d’assise de
fondation : le chargement est conduit
jusqu’à la rupture du terrain par
poinçonnement et permet de calculer la
contrainte limite et le taux de travail
admissible.
LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

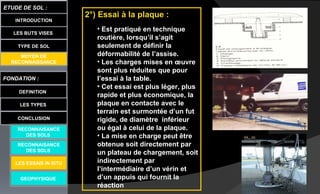

2°) Essai à la plaque :
• Est pratiqué en technique
routière, lorsqu’il s’agit
seulement de définir la
déformabilité de l’assise.
• Les charges mises en œuvre
sont plus réduites que pour
l’essai à la table.
• Cet essai est plus léger, plus
rapide et plus économique, la
plaque en contacte avec le
terrain est surmontée d’un fut
rigide, de diamètre inférieur
ou égal à celui de la plaque.
• La mise en charge peut être
obtenue soit directement par
un plateau de chargement, soit
indirectement par
l’intermédiaire d’un vérin et
d’un appuis qui fournit la
réaction

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

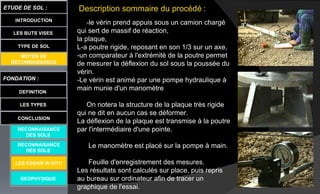

Description sommaire du procédé :
-le vérin prend appuis sous un camion chargé
qui sert de massif de réaction,
la plaque,
L-a poutre rigide, reposant en son 1/3 sur un axe,
-un comparateur à l'extrémité de la poutre permet
de mesurer la déflexion du sol sous la poussée du
vérin.
-Le vérin est animé par une pompe hydraulique à
main munie d'un manomètre
On notera la structure de la plaque très rigide
qui ne dit en aucun cas se déformer.
La déflexion de la plaque est transmise à la poutre
par l'intermédiaire d'une pointe.
Le manomètre est placé sur la pompe à main.
Feuille d'enregistrement des mesures.
Les résultats sont calculés sur place, puis repris
au bureau sur ordinateur afin de tracer un
graphique de l'essai.

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

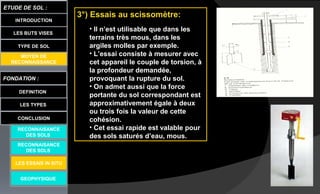

3°) Essais au scissomètre:
• Il n’est utilisable que dans les
terrains très mous, dans les
argiles molles par exemple.
• L’essai consiste à mesurer avec
cet appareil le couple de torsion, à
la profondeur demandée,
provoquant la rupture du sol.
• On admet aussi que la force
portante du sol correspondant est
approximativement égale à deux
ou trois fois la valeur de cette
cohésion.
• Cet essai rapide est valable pour
des sols saturés d’eau, mous.

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

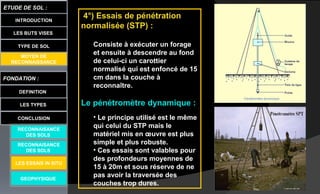

4°) Essais de pénétration
normalisée (STP) :
Consiste à exécuter un forage
et ensuite à descendre au fond
de celui-ci un carottier
normalisé qui est enfoncé de 15
cm dans la couche à
reconnaître.
Le pénétromètre dynamique :
• Le principe utilisé est le même
qui celui du STP mais le
matériel mis en œuvre est plus
simple et plus robuste.
• Ces essais sont valables pour
des profondeurs moyennes de
15 à 20m et sous réserve de ne
pas avoir la traversée des
couches trop dures.

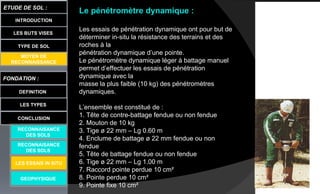

Le pénétromètre dynamique :
Les essais de pénétration dynamique ont pour but de
déterminer in-situ la résistance des terrains et des
roches à la
pénétration dynamique d’une pointe.
Le pénétromètre dynamique léger à battage manuel
permet d’effectuer les essais de pénétration
dynamique avec la
masse la plus faible (10 kg) des pénétromètres
dynamiques.
L’ensemble est constitué de :
1. Tête de contre-battage fendue ou non fendue
2. Mouton de 10 kg
3. Tige ø 22 mm – Lg 0.60 m
4. Enclume de battage ø 22 mm fendue ou non
fendue
5. Tête de battage fendue ou non fendue
6. Tige ø 22 mm – Lg 1.00 m
7. Raccord pointe perdue 10 cm²
8. Pointe perdue 10 cm²
9. Pointe fixe 10 cm²
LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

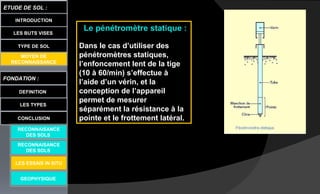

Le pénétromètre statique :
Dans le cas d’utiliser des
pénétromètres statiques,
l’enfoncement lent de la tige
(10 à 60/min) s’effectue à
l’aide d’un vérin, et la
conception de l’appareil
permet de mesurer
séparément la résistance à la
pointe et le frottement latéral.

APPLICATIONS
Le pénétromètre statique est conçu pour
effectuer des sondages à faible profondeur
selon la
méthode du pénétromètre à cône statique
hollandais,
avec un simple train de tiges.
ACCESSOIRES
• Dispositif de mesure hydraulique avec
deux
poignées; surface du piston de mesure : 5
cm2
• Manomètre; étendue de 0–2000 kPa
• Poignées
• Deux cônes de 5 cm2
• Deux cônes de 10 cm2
• Deux tiges d’enfoncement de 15 mm Ø ×
1000 mm
longueur
• Un fl acon d’huile
• Une trousse d’outils d’entretien
LES BUTS VISES
FONDATION :
DEFINITION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
GEOPHYSIQUE
RECONNAISANCE
DES SOLS
RECONNAISANCE
DES SOLS
LES ESSAIS IN SITU

LES BUTS VISES
INTRODUCTION
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
FONDATIONFONDATION

LES BUTS VISES
ETUDE DE SOL :
LES TYPES
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
DEFINITION
Définition :
La fondation d’une construction est l’élément qui repose sur
un terrain ou sol d’assise et qui transmet à ce dernier toutes
les sollicitations (charges, surcharges, efforts de
renversement, etc...) auxquelles cette construction est
soumise par l’intermédiaire de sa structure.
Les fondations font partie de l’infrastructure de l’ouvrage.INTRODUCTION

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

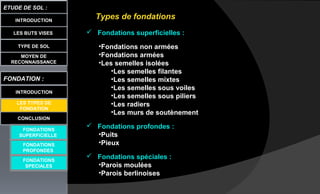

Types de fondations
 Fondations superficielles :
•Fondations non armées
•Fondations armées
•Les semelles isolées
•Les semelles filantes
•Les semelles mixtes
•Les semelles sous voiles
•Les semelles sous piliers
•Les radiers
•Les murs de soutènement
 Fondations profondes :
•Puits
•Pieux
 Fondations spéciales :
•Parois moulées
•Parois berlinoises

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

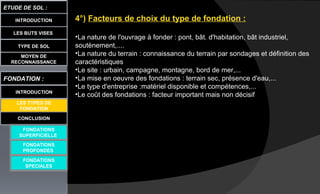

4°) Facteurs de choix du type de fondation :
•La nature de l'ouvrage à fonder : pont, bât. d'habitation, bât industriel,
soutènement,....
•La nature du terrain : connaissance du terrain par sondages et définition des
caractéristiques
•Le site : urbain, campagne, montagne, bord de mer,...
•La mise en oeuvre des fondations : terrain sec, présence d'eau,...
•Le type d'entreprise :matériel disponible et compétences,...
•Le coût des fondations : facteur important mais non décisif

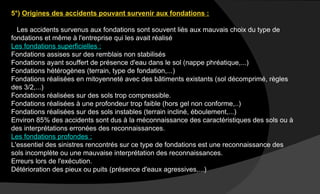

5°) Origines des accidents pouvant survenir aux fondations :
Les accidents survenus aux fondations sont souvent liés aux mauvais choix du type de
fondations et même à l'entreprise qui les avait réalisé
Les fondations superficielles :
Fondations assises sur des remblais non stabilisés
Fondations ayant souffert de présence d'eau dans le sol (nappe phréatique,...)
Fondations hétérogènes (terrain, type de fondation,...)
Fondations réalisées en mitoyenneté avec des bâtiments existants (sol décomprimé, règles
des 3/2,...)
Fondations réalisées sur des sols trop compressible.
Fondations réalisées à une profondeur trop faible (hors gel non conforme,..)
Fondations réalisées sur des sols instables (terrain incliné, éboulement,...)
Environ 85% des accidents sont dus à la méconnaissance des caractéristiques des sols ou à
des interprétations erronées des reconnaissances.
Les fondations profondes :
L'essentiel des sinistres rencontrés sur ce type de fondations est une reconnaissance des
sols incomplète ou une mauvaise interprétation des reconnaissances.
Erreurs lors de l'exécution.
Détérioration des pieux ou puits (présence d'eaux agressives,...)

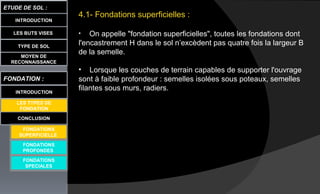

4.1- Fondations superficielles :
• On appelle "fondation superficielles", toutes les fondations dont
l'encastrement H dans le sol n’excèdent pas quatre fois la largeur B
de la semelle.
• Lorsque les couches de terrain capables de supporter l'ouvrage
sont à faible profondeur : semelles isolées sous poteaux, semelles
filantes sous murs, radiers.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

1. Semelles isolées :
Ces semelles transmettent au sol les charges concentrées de
piliers, de colonnes ou de poteaux. La forme en plan est carrée ou
rectangulaire, homothétique à la section du pilier.
Très souvent, les semelles isolées sont reliées entre elles par des
poutres horizontales armées appelées LONGRINES. Elles assurent
à la fois un entretoisement et évitent le déversement des semelles.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

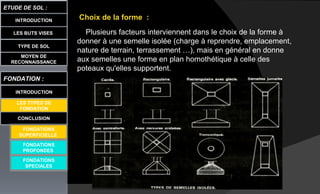

Choix de la forme :
Plusieurs facteurs interviennent dans le choix de la forme à
donner à une semelle isolée (charge à reprendre, emplacement,
nature de terrain, terrassement …), mais en général en donne
aux semelles une forme en plan homothétique à celle des
poteaux qu'elles supportent.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

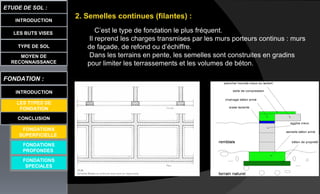

2. Semelles continues (filantes) :
C’est le type de fondation le plus fréquent.
Il reprend les charges transmises par les murs porteurs continus : murs
de façade, de refond ou d’échiffre.
Dans les terrains en pente, les semelles sont construites en gradins
pour limiter les terrassements et les volumes de béton.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
3. Semelles mixtes :
Pour des raisons d’économie, on utilise parfois des semelles mixtes en
conservant une arase fixe pour les semelles en béton légèrement armé et en
rattrapant le bon sol par du béton maigre (CP 150kg/m3) en épaisseur
suffisante.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

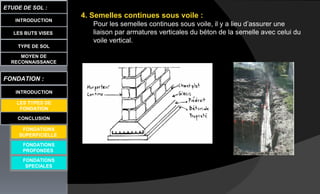

4. Semelles continues sous voile :
Pour les semelles continues sous voile, il y a lieu d’assurer une
liaison par armatures verticales du béton de la semelle avec celui du
voile vertical.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

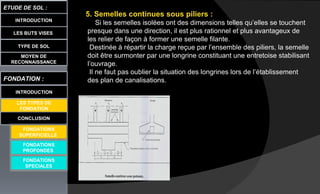

5. Semelles continues sous piliers :
Si les semelles isolées ont des dimensions telles qu’elles se touchent
presque dans une direction, il est plus rationnel et plus avantageux de
les relier de façon à former une semelle filante.
Destinée à répartir la charge reçue par l’ensemble des piliers, la semelle
doit être surmonter par une longrine constituant une entretoise stabilisant
l’ouvrage.
Il ne faut pas oublier la situation des longrines lors de l’établissement
des plan de canalisations.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

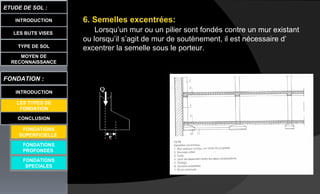

6. Semelles excentrées:
Lorsqu’un mur ou un pilier sont fondés contre un mur existant
ou lorsqu’il s’agit de mur de soutènement, il est nécessaire d’
excentrer la semelle sous le porteur.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

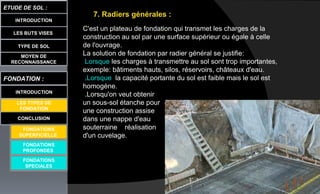

7. Radiers générales :
C'est un plateau de fondation qui transmet les charges de la
construction au sol par une surface supérieur ou égale à celle
de l'ouvrage.
La solution de fondation par radier général se justifie:
Lorsque les charges à transmettre au sol sont trop importantes,
exemple: bâtiments hauts, silos, réservoirs, châteaux d'eau.
.Lorsque la capacité portante du sol est faible mais le sol est
homogène.
.Lorsqu'on veut obtenir
un sous-sol étanche pour
une construction assise
dans une nappe d'eau
souterraine réalisation
d'un cuvelage.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

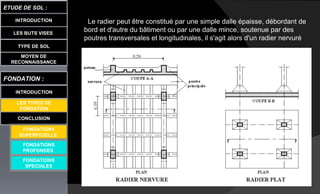

Le radier peut être constitué par une simple dalle épaisse, débordant de
bord et d'autre du bâtiment ou par une dalle mince, soutenue par des
poutres transversales et longitudinales, il s'agit alors d'un radier nervuré
FONDATIONS
SUPERFICIELLE

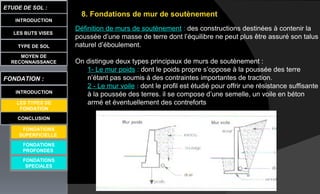

8. Fondations de mur de soutènement
Définition de murs de soutènement : des constructions destinées à contenir la
poussée d’une masse de terre dont l’équilibre ne peut plus être assuré son talus
naturel d’éboulement.
On distingue deux types principaux de murs de soutènement :
1- Le mur poids : dont le poids propre s’oppose à la poussée des terre
n’étant pas soumis à des contraintes importantes de traction.
2 - Le mur voile : dont le profil est étudié pour offrir une résistance suffisante
à la poussée des terres. il se compose d’une semelle, un voile en béton
armé et éventuellement des contreforts
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

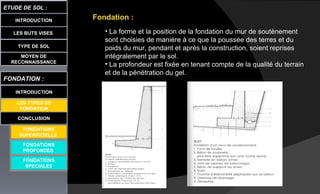

Fondation :
• La forme et la position de la fondation du mur de soutènement
sont choisies de manière à ce que la poussée des terres et du
poids du mur, pendant et après la construction, soient reprises
intégralement par le sol.
• La profondeur est fixée en tenant compte de la qualité du terrain
et de la pénétration du gel.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

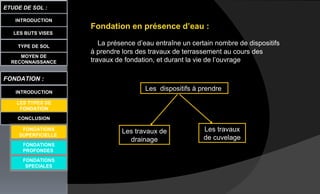

Fondation en présence d’eau :
La présence d’eau entraîne un certain nombre de dispositifs
à prendre lors des travaux de terrassement au cours des
travaux de fondation, et durant la vie de l’ouvrage
Les dispositifs à prendre
Les travaux de
drainage
Les travaux
de cuvelage
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

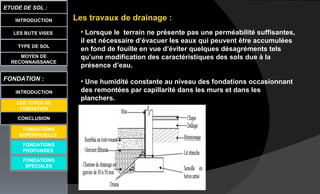

Les travaux de drainage :
• Lorsque le terrain ne présente pas une perméabilité suffisantes,
il est nécessaire d’évacuer les eaux qui peuvent être accumulées
en fond de fouille en vue d’éviter quelques désagréments tels
qu’une modification des caractéristiques des sols due à la
présence d’eau.
• Une humidité constante au niveau des fondations occasionnant
des remontées par capillarité dans les murs et dans les
planchers.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
Travaux de cuvelage :
• En présence d’une nappe phréatique,le drain ne peut suffire. il
convient alors de réaliser un cuvelage.
• Le cuvelage est un revêtement d’imperméabilisation permettant
d’enfermer dans une enceinte étanche toutes les patries immergées
d’une construction susceptibles d’être soumises à l’action d’une
nappe phréatique, d’une crue, d’eaux de ruissellement ou
d’infiltration.
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

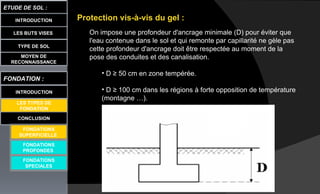

Protection vis-à-vis du gel :
On impose une profondeur d'ancrage minimale (D) pour éviter que
l'eau contenue dans le sol et qui remonte par capillarité ne gèle pas
cette profondeur d'ancrage doit être respectée au moment de la
pose des conduites et des canalisation.
• D ≥ 50 cm en zone tempérée.
• D ≥ 100 cm dans les régions à forte opposition de température
(montagne …).
FONDATIONS
SUPERFICIELLE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES

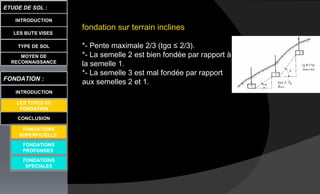

fondation sur terrain inclines
*- Pente maximale 2/3 (tgα ≤ 2/3).
*- La semelle 2 est bien fondée par rapport à
la semelle 1.
*- La semelle 3 est mal fondée par rapport
aux semelles 2 et 1.
FONDATIONS
SUPERFICIELLE

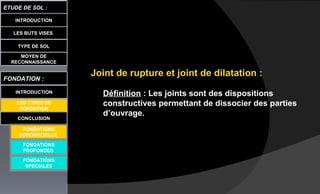

Joint de rupture et joint de dilatation :
Définition : Les joints sont des dispositions
constructives permettant de dissocier des parties
d’ouvrage.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

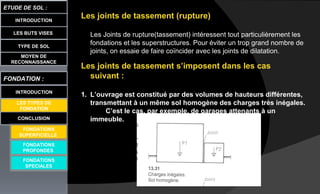

Les joints de tassement (rupture)
Les Joints de rupture(tassement) intéressent tout particulièrement les
fondations et les superstructures. Pour éviter un trop grand nombre de
joints, on essaie de faire coïncider avec les joints de dilatation.
Les joints de tassement s’imposent dans les cas
suivant :
1. L’ouvrage est constitué par des volumes de hauteurs différentes,
transmettant à un même sol homogène des charges très inégales.
C’est le cas, par exemple, de garages attenants à un
immeuble.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

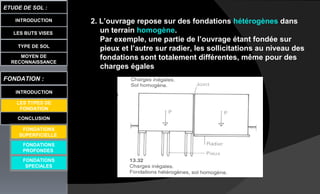

2. L’ouvrage repose sur des fondations hétérogènes dans
un terrain homogène.
Par exemple, une partie de l’ouvrage étant fondée sur
pieux et l’autre sur radier, les sollicitations au niveau des
fondations sont totalement différentes, même pour des
charges égales
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

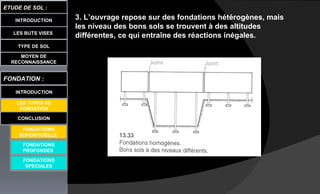

3. L’ouvrage repose sur des fondations hétérogènes, mais
les niveau des bons sols se trouvent à des altitudes
différentes, ce qui entraîne des réactions inégales.LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

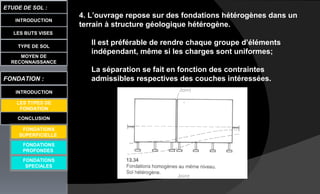

4. L’ouvrage repose sur des fondations hétérogènes dans un
terrain à structure géologique hétérogène.
Il est préférable de rendre chaque groupe d’éléments
indépendant, même si les charges sont uniformes;
La séparation se fait en fonction des contraintes
admissibles respectives des couches intéressées.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE

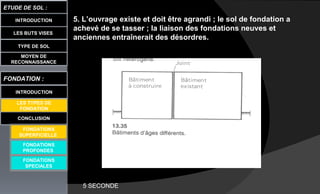

5. L’ouvrage existe et doit être agrandi ; le sol de fondation a
achevé de se tasser ; la liaison des fondations neuves et
anciennes entraînerait des désordres.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE
5 SECONDE

Joints de dilatation :
Permettent d’absorber les modifications dimensionnelles de
l’ouvrage provoquées par :
-Les effets de la température sur les matériaux
-La juxtaposition de matériaux ayant un coefficient de
dilatation différent .
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
PROFONDES
FONDATIONS
SPECIALES
FONDATIONS
SUPERFICIELLE
20 SECONDE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

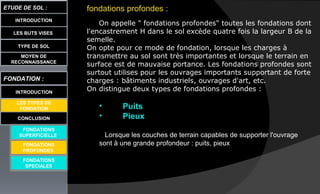

fondations profondes :
On appelle " fondations profondes" toutes les fondations dont
l'encastrement H dans le sol excède quatre fois la largeur B de la
semelle.
On opte pour ce mode de fondation, lorsque les charges à
transmettre au sol sont très importantes et lorsque le terrain en
surface est de mauvaise portance. Les fondations profondes sont
surtout utilises pour les ouvrages importants supportant de forte
charges : bâtiments industriels, ouvrages d'art, etc.
On distingue deux types de fondations profondes :
• Puits
• Pieux
Lorsque les couches de terrain capables de supporter l'ouvrage
sont à une grande profondeur : puits, pieuxFONDATIONS
PROFONDES

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES
Les puits :
•Les puits se placent en limite des deux domaines de fondations.
•Ils se rattachent, par le principe de réalisation, aux fondations profondes, mais
sont généralement calculés suivants les règles des fondations superficielles.
•La profondeur d’un puits en générale est au-dessous de 6 à 8 m (on peut
descendre à 25 m dans les ponds, les quais …).
•Ils sont bétonnés pleine fouille et ne comportent en général pas d'armature.
•La surface d'appui dépend du godet utilisé et varie en général de 60 x 120 à 120
x 140.
•L’espacement entre les puits est variable selon les charges et la section
adoptée, il est en générale de 3 à 10 m.
FONDATIONS
PROFONDES 25 SECOND

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

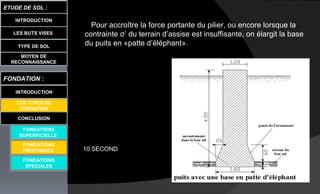

Pour accroître la force portante du pilier, ou encore lorsque la
contrainte σ’ du terrain d’assise est insuffisante, on élargit la base
du puits en «patte d’éléphant».
FONDATIONS
PROFONDES 10 SECOND

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

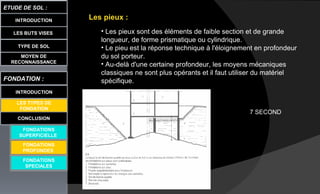

Les pieux :
• Les pieux sont des éléments de faible section et de grande
longueur, de forme prismatique ou cylindrique.
• Le pieu est la réponse technique à l'éloignement en profondeur
du sol porteur.
• Au-delà d'une certaine profondeur, les moyens mécaniques
classiques ne sont plus opérants et il faut utiliser du matériel
spécifique.
FONDATIONS
PROFONDES
7 SECOND

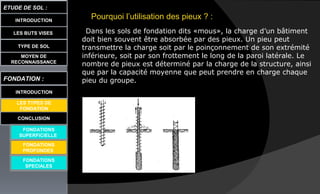

Pourquoi l’utilisation des pieux ? :
Dans les sols de fondation dits «mous», la charge d’un bâtiment
doit bien souvent être absorbée par des pieux. Un pieu peut
transmettre la charge soit par le poinçonnement de son extrémité
inférieure, soit par son frottement le long de la paroi latérale. Le
nombre de pieux est déterminé par la charge de la structure, ainsi
que par la capacité moyenne que peut prendre en charge chaque
pieu du groupe.
LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES
FONDATIONS
PROFONDES

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

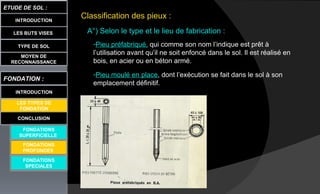

Classification des pieux :
A°) Selon le type et le lieu de fabrication :
-Pieu préfabriqué, qui comme son nom l’indique est prêt à
l’utilisation avant qu’il ne soit enfoncé dans le sol. Il est réalisé en
bois, en acier ou en béton armé.
-Pieu moulé en place, dont l’exécution se fait dans le sol à son
emplacement définitif.
FONDATIONS
PROFONDES

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

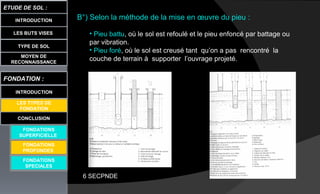

B°) Selon la méthode de la mise en œuvre du pieu :
• Pieu battu, où le sol est refoulé et le pieu enfoncé par battage ou
par vibration.
• Pieu foré, où le sol est creusé tant qu’on a pas rencontré la
couche de terrain à supporter l’ouvrage projeté.
FONDATIONS
PROFONDES
6 SECPNDE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

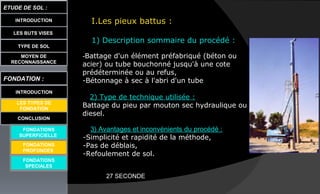

I.Les pieux battus :
1) Description sommaire du procédé :
-Battage d'un élément préfabriqué (béton ou
acier) ou tube bouchonné jusqu'à une cote
prédéterminée ou au refus,
-Bétonnage à sec à l'abri d'un tube,
2) Type de technique utilisée :
Battage du pieu par mouton sec hydraulique ou
diesel.
3) Avantages et inconvénients du procédé :
-Simplicité et rapidité de la méthode,
-Pas de déblais,
-Refoulement de sol.
FONDATIONS
PROFONDES
27 SECONDE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

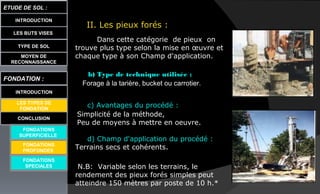

II. Les pieux forés :
Dans cette catégorie de pieux on
trouve plus type selon la mise en œuvre et
chaque type à son Champ d'application.
b) Type de technique utilisée :
Forage à la tarière, bucket ou carrotier.
c) Avantages du procédé :
Simplicité de la méthode,
Peu de moyens à mettre en oeuvre.
d) Champ d'application du procédé :
Terrains secs et cohérents.
N.B: Variable selon les terrains, le
rendement des pieux forés simples peut
atteindre 150 mètres par poste de 10 h.*
FONDATIONS
PROFONDES

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
SPECIALES

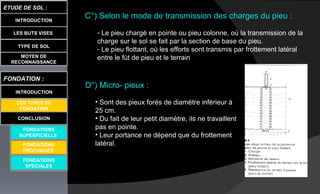

C°) Selon le mode de transmission des charges du pieu :
- Le pieu chargé en pointe ou pieu colonne, où la transmission de la
charge sur le sol se fait par la section de base du pieu.
- Le pieu flottant, où les efforts sont transmis par frottement latéral
entre le fùt de pieu et le terrain
D°) Micro- pieux :
• Sont des pieux forés de diamètre inférieur à
25 cm.
• Du fait de leur petit diamètre, ils ne travaillent
pas en pointe.
• Leur portance ne dépend que du frottement
latéral.FONDATIONS
PROFONDES

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
PROFONDES
Fondations spéciales :
Les fondations sont dites spéciales dés qu’elles ont un rôle
particulier et complémentaire à jouer dans l’ouvrage.
Parois moulées :
•Le procédé consiste à
réaliser une parois dans le
sol,formant une enceinte
descendue à la profondeur
souhaitée.
•Pour assurer le maintien
des terres et des
bâtiments voisins lors des
travaux d’exécutions .
•En présence d’eau,
l’étanchéité de la parois
permet l’exécution des
travaux à l’intérieurs de
l’enceinte.
FONDATIONS
SPECIALES
30

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
PROFONDES

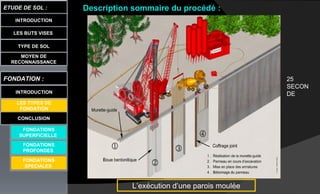

L’exécution d’une parois moulée
FONDATIONS
SPECIALES
Description sommaire du procédé :
25
SECON
DE

LES BUTS VISES
ETUDE DE SOL :
CONCLUSION
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
FONDATIONS
SUPERFICIELLE
FONDATIONS
PROFONDES

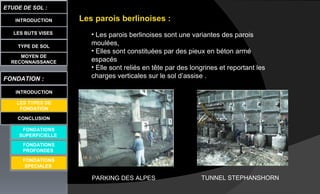

Les parois berlinoises :
• Les parois berlinoises sont une variantes des parois
moulées,
• Elles sont constituées par des pieux en béton armé
espacés
• Elle sont reliés en tête par des longrines et reportant les
charges verticales sur le sol d’assise .
FONDATIONS
SPECIALES
PARKING DES ALPES TUNNEL STEPHANSHORN

LES BUTS VISES
ETUDE DE SOL :
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION

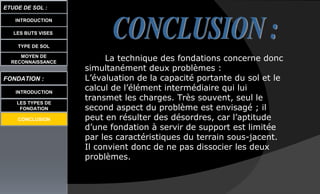

La technique des fondations concerne donc
simultanément deux problèmes :
L’évaluation de la capacité portante du sol et le
calcul de l’élément intermédiaire qui lui
transmet les charges. Très souvent, seul le
second aspect du problème est envisagé ; il
peut en résulter des désordres, car l’aptitude
d’une fondation à servir de support est limitée
par les caractéristiques du terrain sous-jacent.
Il convient donc de ne pas dissocier les deux
problèmes.
CONCLUSION

LES BUTS VISES
ETUDE DE SOL :
INTRODUCTION
TYPE DE SOL
MOYEN DE
RECONNAISSANCE
FONDATION :
INTRODUCTION
LES TYPES DE
FONDATION
CONCLUSION
MERCI

Fondations 03

Contenu connexe

Tendances

En vedette

Plus de Sami Sahli

Fondations 03
