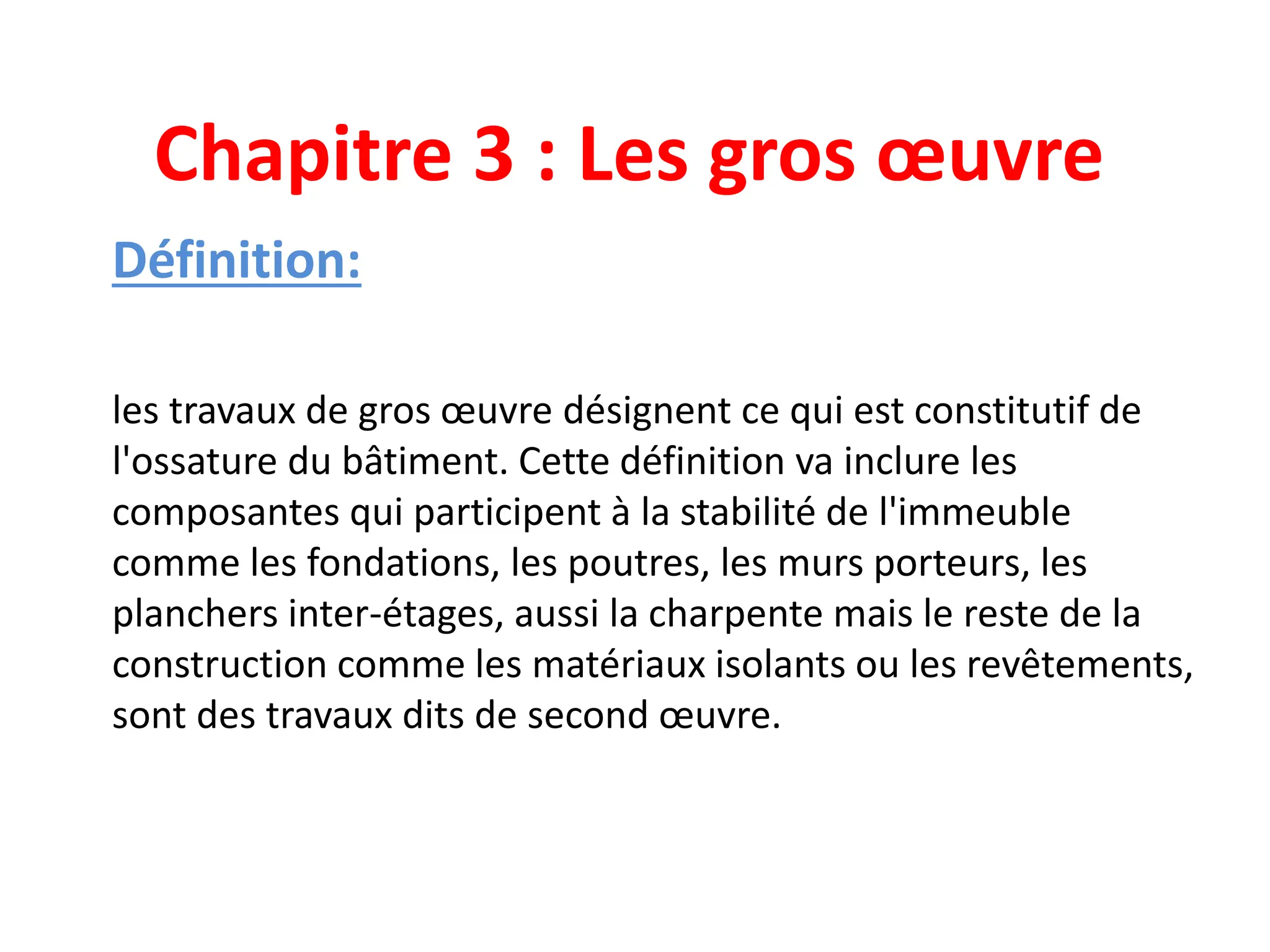

1. Chapitre 3 : Les gros œuvre
Définition:
les travaux de gros œuvre désignent ce qui est constitutif de
l'ossature du bâtiment. Cette définition va inclure les
composantes qui participent à la stabilité de l'immeuble
comme les fondations, les poutres, les murs porteurs, les
planchers inter-étages, aussi la charpente mais le reste de la
construction comme les matériaux isolants ou les revêtements,
sont des travaux dits de second œuvre.

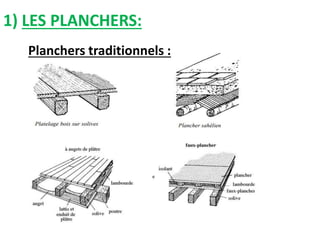

2. 1) LES PLANCHERS:
Planchers traditionnels :

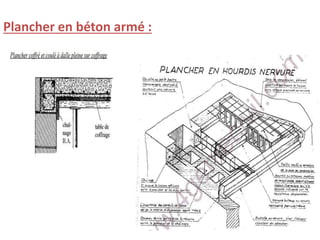

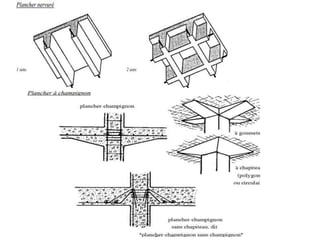

3. Plancher en béton armé :

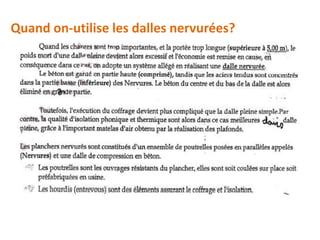

4. Quand on-utilise les dalles nervurées?

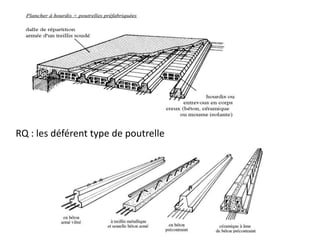

5. RQ : les déférent type de poutrelle

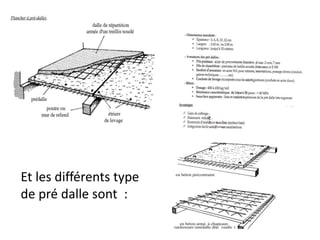

6. Et les différents type
de pré dalle sont :

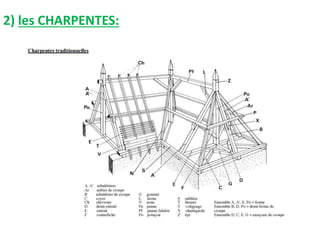

8. 2) les CHARPENTES:

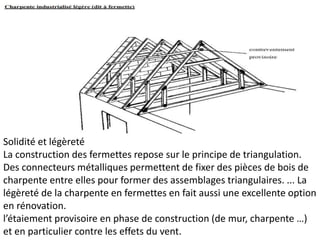

9. Solidité et légèreté
La construction des fermettes repose sur le principe de triangulation.
Des connecteurs métalliques permettent de fixer des pièces de bois de
charpente entre elles pour former des assemblages triangulaires. ... La
légèreté de la charpente en fermettes en fait aussi une excellente option
en rénovation.
l’étaiement provisoire en phase de construction (de mur, charpente …)
et en particulier contre les effets du vent.

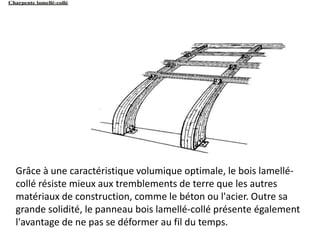

10. Grâce à une caractéristique volumique optimale, le bois lamellé-
collé résiste mieux aux tremblements de terre que les autres
matériaux de construction, comme le béton ou l'acier. Outre sa
grande solidité, le panneau bois lamellé-collé présente également
l'avantage de ne pas se déformer au fil du temps.

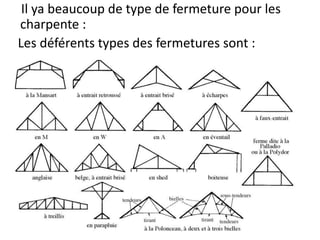

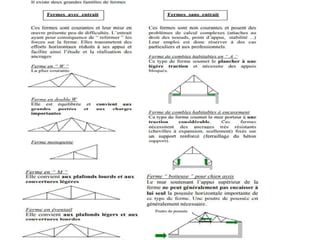

11. Il ya beaucoup de type de fermeture pour les
charpente :
Les déférents types des fermetures sont :

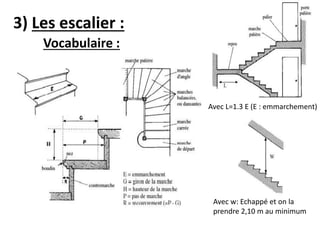

13. 3) Les escalier :
Vocabulaire :
Avec L=1.3 E (E : emmarchement)
Avec w: Echappé et on la
prendre 2,10 m au minimum

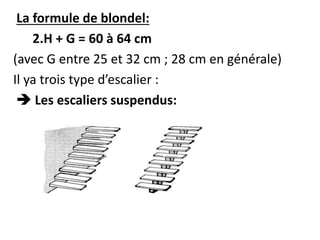

14. La formule de blondel:
2.H + G = 60 à 64 cm
(avec G entre 25 et 32 cm ; 28 cm en générale)
Il ya trois type d’escalier :
 Les escaliers suspendus:

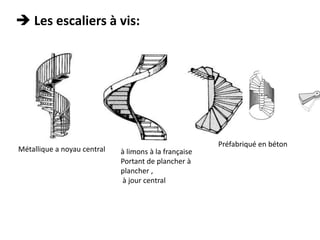

15.  Les escaliers à vis:
Métallique a noyau central à limons à la française
Portant de plancher à
plancher ,
à jour central
Préfabriqué en béton

16. 4)Les éléments porteurs
Les structures porteuses(poutre; poteau), et
notamment les murs porteurs, reposent sur les
fondations et sont la garantie d’une construction
solide et pérenne. Que ce soit en construction ou
en rénovation, les structures porteuses doivent
être bien identifiées et réalisées dans les matériaux
adéquats.

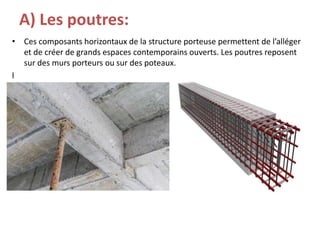

17. A) Les poutres:
• Ces composants horizontaux de la structure porteuse permettent de l’alléger
et de créer de grands espaces contemporains ouverts. Les poutres reposent
sur des murs porteurs ou sur des poteaux.
l

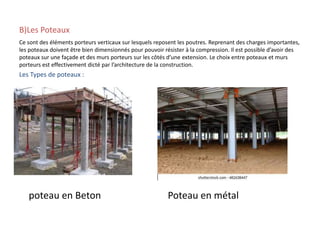

18. B)Les Poteaux
Ce sont des éléments porteurs verticaux sur lesquels reposent les poutres. Reprenant des charges importantes,
les poteaux doivent être bien dimensionnés pour pouvoir résister à la compression. Il est possible d’avoir des
poteaux sur une façade et des murs porteurs sur les côtés d’une extension. Le choix entre poteaux et murs
porteurs est effectivement dicté par l’architecture de la construction.
Les Types de poteaux :
poteau en Beton Poteau en métal

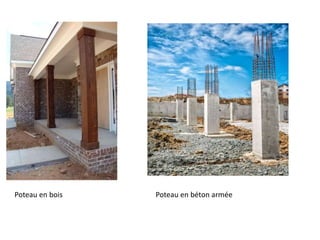

19. Poteau en bois Poteau en béton armée

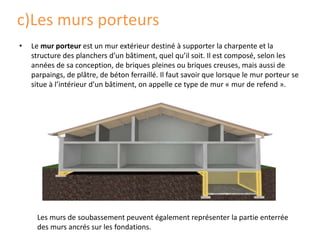

20. c)Les murs porteurs
• Le mur porteur est un mur extérieur destiné à supporter la charpente et la
structure des planchers d’un bâtiment, quel qu’il soit. Il est composé, selon les
années de sa conception, de briques pleines ou briques creuses, mais aussi de
parpaings, de plâtre, de béton ferraillé. Il faut savoir que lorsque le mur porteur se
situe à l’intérieur d’un bâtiment, on appelle ce type de mur « mur de refend ».
Les murs de soubassement peuvent également représenter la partie enterrée
des murs ancrés sur les fondations.

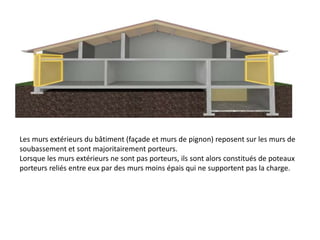

21. Les murs extérieurs du bâtiment (façade et murs de pignon) reposent sur les murs de
soubassement et sont majoritairement porteurs.
Lorsque les murs extérieurs ne sont pas porteurs, ils sont alors constitués de poteaux
porteurs reliés entre eux par des murs moins épais qui ne supportent pas la charge.

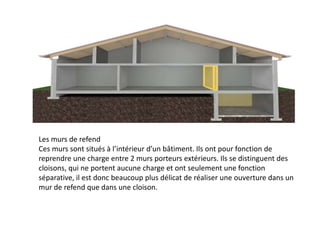

22. Les murs de refend
Ces murs sont situés à l’intérieur d’un bâtiment. Ils ont pour fonction de
reprendre une charge entre 2 murs porteurs extérieurs. Ils se distinguent des
cloisons, qui ne portent aucune charge et ont seulement une fonction
séparative, il est donc beaucoup plus délicat de réaliser une ouverture dans un
mur de refend que dans une cloison.
