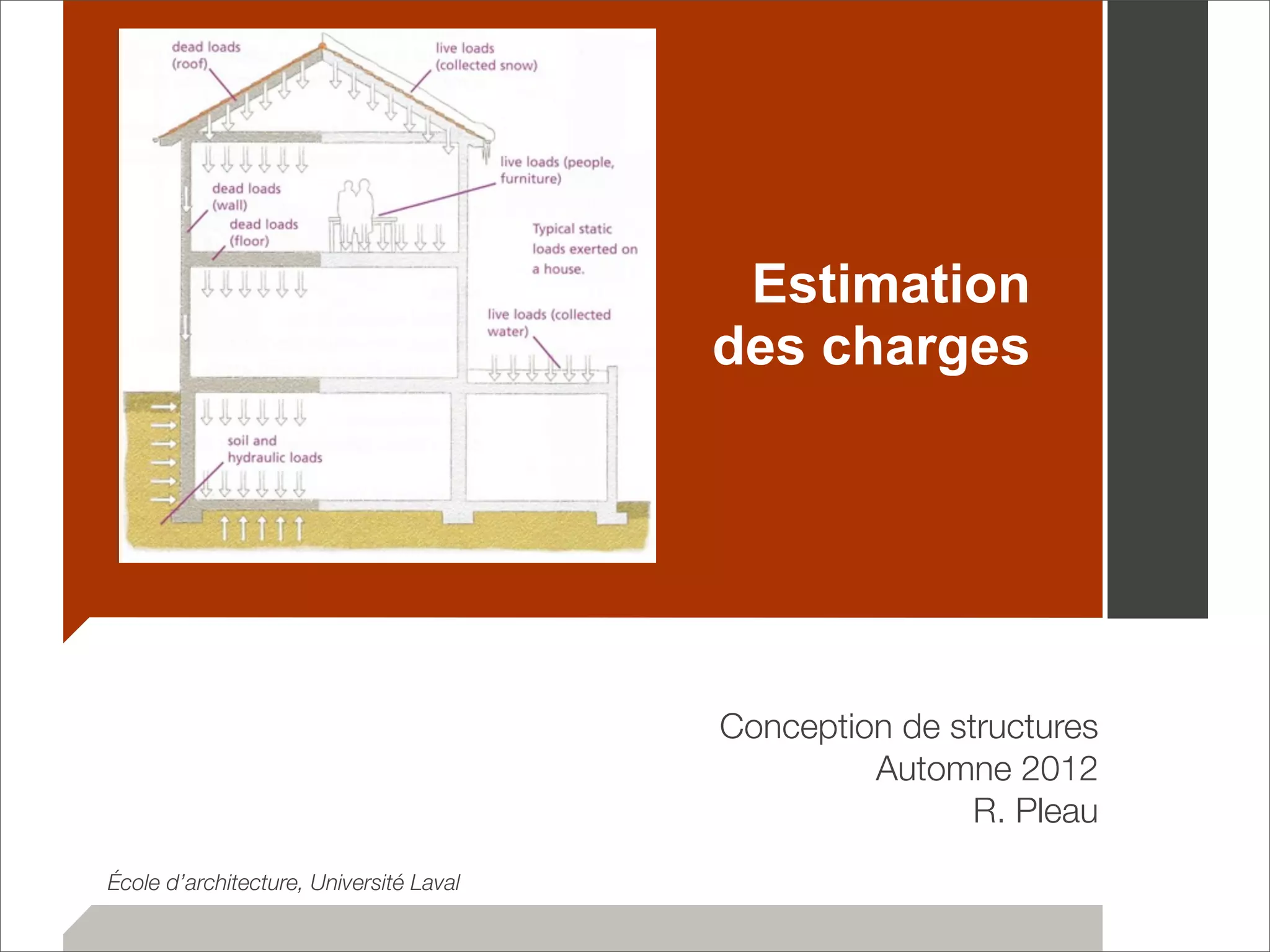

Estimation
des charges
Conception de structures
Automne 2012
R. Pleau
École d’architecture, Université Laval
Classification des charges 2
Chaque structure est sollicitée par un ensemble de forces que l’on appelle
des charges. La plupart sont des charges de gravité (le poids propre d’un
bâtiment, de son mobilier et de ses occupants, par exemple). D’autres
charges sont liées à l’environnement (la charge de neige, la charge de vent
et la charge sismique notamment).
Par commodité on distingue deux types de charge selon leur durée.
Les charges mortes (aussi appelées charges permanentes) sollicitent la
structure en permanence et sont généralement assez faciles à évaluer.
Les charges vives (aussi appelées surcharges) sont au contraire variables
en intensité et en durée de sorte qu’il est beaucoup plus difficile de les
évaluer avec exactitude.
Classification des charges 3
Les charges mortes regroupent principalement:
•
le poids propre du bâtiment (charpente + enveloppe + mobilier fixe),
•
le poids des équipements mécaniques (plomberie, électricité,
chauffage, etc.)
•
la poussée des terres sur les murs de fondation.
Les charges vives regroupent principalement :
•
la charge d’utilisation,
•
la charge de neige,
•
la charge de vent,
•
la charge sismique.
Classification des charges 4
On distingue également les charges
concentrées, qui s’appliquent sur un point
précis de la structure et s’expriment en kN,
des charges réparties qui s’appliquent sur
une plus grande surface et sont exprimées en
kN/m2.
Charge concentrée
Charge répartie
Unités de mesure 5
Dans le système impérial, les forces sont exprimées en livres (lbs). Dans le
système international (S.I.) la masse est exprimée en kilogrammes (kg),
l’accélération est exprimée en mètres par secondes au carré (m/s2) et les
forces sont exprimées en Newton (N). Conformément à la deuxième loi de
Newton, la force (F) est le produit de la masse (m) par l’accélération (a) selon
l’expression F = m a. Par définition on a que :
1 N = 1 kg m/s2
Les forces de gravité sont obtenues en multipliant la masse par l’accélération
gravitationnelle (9.81 m/s2). Pour une masse de 1 kg on obtient donc:
Force = 1 kg x 9.81 m/s2 = 9,81 N
Si on arrondi l’accélération gravitationnelle à 10 m/s2 cela signifie qu’une force
de 1 N correspond à une masse d’environ 100 g ce qui est très faible.
Unités de mesure 6
Pour plus de commodité, les ingénieurs en
structures préfèrent exprimer les forces en
kiloNewton (1 kN = 1000 N). Une force de 1 kN
correspond approximativement au poids
d’une masse de 100 kg (1 kN = 100 kg x 9.81
m/s2 = 981 N ≈ 1000 N) ce qui est à peu près
égal au poids d’un joueur de football.
Environ 1 tonne (10 kN)
Les poids sont parfois exprimés en
tonnes (1 tonne = 1000 kg =10 kN) ce qui
correspond approximativement au poids
d’une petite voiture compacte.
Environ 1 kN
Charges mortes 7
À partir des plans de construction, il est donc relativement facile de
calculer le poids propre des diverses composantes d’un bâtiment
moyennant quelques approximations. Le poids des équipements
mécaniques (électricité, plomberie, chauffage, ventilation, etc.) fait aussi
parti de la charge morte. Cette charge varie d’un bâtiment à l’autre mais,
en première approximation, le tableau qui est donné à la page 10 fournit
des ordres de grandeur raisonnables.
Le poids de quelques matériaux de construction d’usage courant ainsi
que celui de quelques systèmes constructifs sont donnés aux tableaux
des pages suivantes. Des données plus complètes peuvent être
facilement obtenues dans diverses publications comme, par exemple, le
Handbook of Steel Construction publié par l’Institut canadien de la
construction en acier.
Note importante : Pour les charpentes en acier et en bois, on peut négliger le poids
de la charpente (i.e. l’ensemble des poutrelles, poutres et poteaux)
lors du dimensionnement préliminaire puisque ce poids représente
rarement plus de 5% de la charge totale.
8
Matériau Masse volumique
(kg/m3)
Bois
Acier
Béton
Verre
Aluminium
Briques
Pierre
Eau
Neige (fraîchement tombée)
(sèche mais compacte)
(mouillée)
Terre (humide)
Sable et gravier (humide)
Plâtre et gypse
Papier
Charge
(kN/m3)
550
7 850
2 400
2 500
2 600
2 000
2 700
1 000
130
300
550
1 600
1 900
950
930
5,5
78,5
24,0
25,0
26,0
20,0
27,0
10,0
1,3
3,0
5,5
16,0
19,0
9,5
9,3
Poids de quelques matériaux de constructions usuels
9
Système
constructif
Masse surfacique
(kg/m2)
Charge
(kN/m2)
Plancher à plate-forme en bois
Plancher en pontage métallique
avec dalle de béton de 10 cm
Toiture en pontage métallique
avec isolant rigide
Membrane de toiture
Cloison sèche
Mur en blocs de béton
Mur en briques
Mur rideau en verre
Mur en béton préfabriqué
Fenêtres (verre simple)
(verre double)
Parquet de bois
Placoplâtre 20 mm
40
200
30
30
25
200
140
120
300
15
30
15
15
0,4
2,0
0,3
0,3
0,25
2,0
1,4
1,2
3,0
0,15
0,3
0,15
0,15
Poids de quelques systèmes constructifs courants
Le poids des équipements de mécanique (électricité,
plomberie, équipements de chauffage et de ventilation, etc.)
varie, bien sûr, d’un projet à l’autre. En première
approximation, il est cependant raisonnable d’adopter les
valeurs suivantes:
10
Habitation
Édifice à bureaux
Bâtiment de moyenne importante
Bâtiment de grande importance
Poids des éléments de mécanique
négligeable
25
50
100
0,25
0,5
1,0
Type de projet Charge
(kg/m2)
Charge
(kN/m2)
Le valeurs qui sont données au tableau précédent prennent
aussi en compte le poids des cloisons sèches.
Charges d’utilisation 11
Le Code National du Bâtiment Canada (C.N.B.) impose aux architectes et
ingénieurs de prendre en compte des charges d’utilisation dans la
conception des bâtiments. Le tableau de la page suivante donne quelques
charges d’utilisation courantes. Ces valeurs incluent le poids de occupants
du bâtiment ainsi que celui du mobilier mobile. Des valeurs plus complètes
peuvent être obtenues directement à partir du C.N.B. ou des codes de
construction étrangers.
On notera que ces valeurs sont très conservatrices et tentent d’évaluer la
charge maximale qui pourrait solliciter une partie du bâtiment durant sa
durée de vie utile. La charge réelle que le bâtiment devra supporter est
habituellement bien inférieure à celle qui est définie par le C.N.B. En effet,
des études statistiques ont démontré que la charge réelle d’utilisation
excède rarement 40% de la charge prévue au Code.
Par exemple, la charge d’utilisation dans une salle de classe est égale à 240
kg/m2 ce qui correspond à plus de 3 personnes par m2 sur toute la surface
du plancher.
12
Utilisation Charge
(kg/m2)
Charges d’utilisation définies par le C.N.B.
Charge
(kN/m2)
190
480
360
240
480
480
290
720
240
600
1 200
480
480
240
360
600
100
Habitation
Entreposage
Équipement mécanique
Bureaux
Corridor, balcons et passerelles
Commerce de gros et détail
Bibliothèque (salles de lecture)
(rayonnages)
Garage (automobiles)
(camions légers)
(camions et autobus)
Auditoriums, gymnases, musées,
Patinoires, stades, gradins
Salles de conférence, salles de
spectacles, salles de classe
Laboratoires
Usines
Toits (charge minimale)
1,9
4,8
3,6
2,4
4,8
4,8
2,9
7,2
2,4
6,0
12,0
4,8
4,8
2,4
3,6
6,0
1,0
Charges de neige 13
Le C.N.B. a recensé des données météorologiques pour l’ensemble du
territoire canadien et défini la charge de neige à prendre en compte dans le
calcul des structures.
Cette charge correspond au poids maximal de neige qui est susceptible de
survenir en moyenne une fois à tous les 50 ans.
Le tableau de la page suivante donne, à titre d’exemple, la charge de neige
pour quelques villes canadiennes. Des données plus complètes peuvent être
obtenues à l’annexe C du C.N.B. ou dans d’autres codes de construction.
14
Ville Charge
(kg/m2)
Charges de neige au sol pour quelques
villes canadiennes
Charge
(kN/m2)
Vancouver
Banff
Calgary
Edmonton
Winnipeg
Ottawa
Toronto
Montréal
Québec
Chicoutimi
Sherbrooke
Kuujjuaq
Trois-Rivières
Schefferville
Halifax
St-John’s
Cape Harrison
1,9
3,4
1,1
1,7
1,9
2,6
1,5
2,9
3,8
3,2
2,5
4,6
3,0
4,2
2,2
3,2
6,1
190
340
110
170
190
260
150
290
380
320
250
460
300
420
220
320
610
Charge de neige
sur une toiture
15
Les images ci-dessus montrent que l’accumulation
de neige sur les toitures peut être considérable et
représenter une charge importante.
Influence de la géométrie du bâtiment et de son
orientation p/r au vent sur l’accumulation de neige 16
La géométrie des bâtiments ainsi que leur orientation p/r au vent modifie l’écoulement
du vent autour d’eux de sorte que les accumulations de neige ne sont pas réparties
uniformément sur toute la surface du bâtiment ou de son entourage.
La neige transportée par le vent obéit aux lois de l’aérodynamique: elle se dépose peu
aux endroits où l’air est accéléré mais forme des accumulations importantes où le vent
perd de la vitesse.
toit supérieur
direction du vent
toit inférieur
Par exemple, un dénivellé de la toiture
peut entraîner une accumulation de
neige importante (jusqu’à plus de trois fois
l’épaisseur moyenne de neige) si la toiture
inférieure est abritée du vent.
À l’inverse, la charge de neige sera réduite pour les toitures avec une pente
supérieure à 30° car le glissement de la neige réduit alors son accumulation
(l’accumulation devient impossible lorsque la pente excède 70°).
Pour les bâtiments usuels, le chapitre 4 du C.N.B. propose des méthodes
simplifiées pour prendre en compte ces accumulations. Pour les projets plus
importants, les accumulations de neige peuvent être évaluées à partir d’essais
en soufflerie.
Charges de vent 17
La figure ci-contre montre la relation entre la
vitesse du vent et la pression qu’il exerce sur
une surface verticale. On constate que la
pression augmente proportionnellement au
carré de la vitesse du vent. 80
60
40
20
0
0 25 50 75 100 125
Pression (kg/m2)
Vitesse (km/h)
Relation entre la pression
exercée par le vent et
sa vitesse
À partir du recensement de données
météorologiques, le C.N.B. définit la force
maximale du vent à prendre en compte dans les
calculs de structure. Cette force correspond à la
pression horaire moyenne (q) exercée sur
une surface verticale qui est susceptible de
survenir une fois à tous les 30 ans. Le tableau
de la page suivante donne les charges de vent
pour quelques villes canadiennes. Des données
plus complètes peuvent être obtenues à
l’annexe C du C.N.B. ou dans d’autres codes
de construction.
Charges de vent 18
La force du vent augmente avec
l’altitude et, lorsqu’il contourne un
obstacle, la trainée aérodynamique
provoque un effet de succion sur la
toiture et sur la surface verticale
abritée du vent.
pression
direction du vent
succion
succion
vue en élévation d’un bâtiment
Pour certains éléments architec-turaux,
comme les revêtements
extérieurs et les garde-corps, le
C.N.B. recommande d’utiliser des
pressions considérablement plus
élevées pour tenir compte des
rafales de vent qui ne durent que
quelques secondes et sollicitent
une surface restreinte. Le tableau
de la page suivante donne les
charges de vent pour quelques
villes canadiennes.
19
Ville Pression horaire
moyenne (kN/m2)
Rafales
(kN/m2)
Vancouver
Banff
Calgary
Edmonton
Winnipeg
Ottawa
Toronto
Montréal
Québec
Chicoutimi
Sherbrooke
Kuujjuaq
Trois-Rivières
Schefferville
Halifax
St-John’s
Cape Harrison
1,54
1,04
1,08
1,02
0,98
0,92
0,78
0,74
1,16
0,82
0,66
1,62
0,64
0,92
1,34
1,78
1,32
0,77
0,52
0,54
0,51
0,49
0,46
0,39
0,37
0,58
0,41
0,33
0,81
0,32
0,46
0,67
0,89
0,66
Charges de vent pour quelques villes canadiennes
Charges horizontales
dues au vent 20
La géométrie d’un bâtiment, et en particulier la forme de sa toiture, va
influencer l’écoulement du vent autour du bâtiment et, par extension, les forces
qui s’exercent sur celui-ci.
Pour les cas usuels avec une toiture
plate, le C.N.B. stipule qu’un bâtiment
doit être en mesure de résister à
l’action d’une pression égale à 75% de
la pression horaire moyenne (0,75 q),
sur la face exposée au vent, et une
succion égale à 55% de la pression
horaire moyenne (0,55 q) sur la face
abritée du vent.
direction du vent
0,75 q 0,55 q
vue en élévation d’un bâtiment
Au total, la charge horizontale totale
qui s’exerce sur un bâtiment est donc
approximativement égal a 1,3 fois la
pression horaire moyenne (1,3 q)
Charges sismiques 21
Les charges sismiques résultent de l’accélération horizontale du sol lors d’un
tremblement de terre. Cette accélération induit des efforts internes importants
dans les charpentes de bâtiment.
Les charges sismiques dépendent de plusieurs facteurs comme le poids du
bâtiment, la nature du sol et la capacité de la charpente à dissiper de l’énergie.
Au Canada, les charges sismiques constituent une préoccupation importante
et font l’objet de nombreuses exigences dans les codes de calcul nationaux.
Le calcul parasismique est un science complexe que nous n’aborderons pas
dans ce cours d’introduction à la conception de structures.
Pondération des charges 22
Par souci de sécurité, et afin de prévoir l’imprévisible (surcharges plus fortes que
prévues, erreurs de calcul, malfaçons et vices de construction, défaillance des
matériaux, cas de charge imprévus, etc.), les charges sont majorées par un
facteur de sécurité.
Les charges mortes sont ainsi majorées de 25% alors que les charges vives sont
majorées de 50% (le facteur de majoration est plus élevée pour les charges vives
car elles sont plus difficiles à évaluer que les charges mortes).
Wf = 1,25 WD + 1,5 WL
Où: Wf = charge totale
WD = charge morte
WL = charge vive
Cheminement des charges dans les planchers
23
Cheminement des charges dans les poteaux
24
Dans les poteaux, la charge
chemine du haut vers le bas
jusqu’aux fondations.
À un étage donné, un poteau
supporte, la charge de tous les
planchers situés au-dessus de lui.
Cheminement des
charges horizontales 25
Lorsqu’un bâtiment est exposé au
vent, celui-ci exerce une pression sur
les murs de la face exposée au vent
ainsi qu’une succion sur les murs de
la face abritée du vent.
orientation du vent
Les murs transmettent la force
horizontale du vent aux planchers
qui agissent eux-mêmes comme des
diaphragmes pour transmettre la
résultante des forces horizontales
aux éléments de contreventement
verticaux qui les acheminent
jusqu’aux fondations.
Un diaphragme est un élément structural plat (comme un plancher, une plaque ou une
coque) qui est considéré comme étant infiniment rigide et indéformable dans son plan.
Notion d’aire tributaire 26
Une structure est constituée de plusieurs éléments (pontage, poutrelles,
poutres, poteaux, murs, etc.) assemblés les uns aux autres.
Pour évaluer la charge maximale qui sollicite un élément structural on
utilisera la notion d’aire tributaire.
L’aire tributaire est définie comme la surface de plancher (pour les
charges verticales) ou de murs (pour les charges horizontales) qui est
supportée par un élément structural donné.
L’aire tributaire est relativement facile à évaluer si on comprend bien le
cheminement des charges dans la structure.
Les pages suivantes donnent quelques exemples d’aire tributaire pour des
cas que l’on rencontre fréquemment.
27 Aires tributaires des poutres
plancher de type dalle sur poutres
Pour déterminer la charge que supportent les
poutres, on associe à chacune d’elle une aire
tributaire. Cette aire tributaire est obtenue en
traçant des lignes bissectrices entre chacune
des poutres.
A
C D
D
C
C
C
A
B B
A A
Poutre
ABCD
Aire (m2)
32
64
16
32
Vue en plan d’un plancher
8
8
12 12 [m]
12 m
Poutres A et B
8 m
Poutres C et D
Aires tributaires des poteaux
plancher de type dalle sur poutres
De la même manière, on associe à chacun des
poteaux une aire tributaire en traçant des lignes
bissectrices entre les poteaux.
8
8
A A
C
B D
B
12 12
[m]
A C
A
28
Poteau
ABCD
Aire (m2)
24
48
48
96
Vue en plan d’un plancher
29 Aires tributaires des poutrelles
plancher de type dalle sur poutres et poutrelles
Pour les trames rectangulaires, par souci de
simplicité, on néglige la partie triangulaire à
l’extrémité des aires tributaires (cela a peu
d’influence sur le résultat des calculs structuraux)
Poutre
AB
Aire (m2)
16
32
A B Aire tributaire réelle
B A
Aire tributaire simplifiée
8 m
Poutrelle B
(aire tributaire simplifiée)
Vue en plan d’un plancher
8
8
12 12 [m]
Aires tributaires des poutres
plancher de type dalle sur poutres et poutrelles
Les aires tributaires des poutres
sont obtenues à partir des aires
tributaires des poutrelles
4
12 12
8
8
A
B
[m]
30
Vue en plan d’un plancher
Poutre
AB
Aire (m2)
32
64
4 m 4 m 4 m
Poutres A et B
31 Aires tributaires des poteaux
plancher de type dalle sur poutres et poutrelles
On associe à chacun des poteaux
une aire tributaire en traçant des
lignes bissectrices entre les poteaux.
12 12
8
8
4
A
B C
D
[m]
Poteau
ABCD
Aire (m2)
24
96
48
48
Vue en plan d’un plancher
La figure ci-dessous montre la vue en plan d’un
plancher qui supporte une charge uniformément
répartie de 10 kN/m2. On calcule la charge
linéaire qui s’applique sur la poutre A (40 kN/m)
en multipliant la charge surfacique (10 kN/m2)
par la largeur tributaire (4 m).
12 12
8
8
4
A
[m]
10 kN/m2
charge surfacique
40 kN/m
charge linéaire
32
Estimation de la charge
linéaire sur une poutre
Vue en plan d’un plancher
La figure ci-dessous montre la vue en plan d’un
plancher qui supporte une charge uniformément
répartie de 10 kN/m2. On calcule la charge linéaire qui
s’applique sur la poutre D (40 kN/m) en multipliant la
charge surfacique (10 kN/m2) par la largeur tributaire
(0 à 8 m).
8
8
12 12
[m]
D
33
Estimation de la charge
linéaire sur une poutre
10 kN/m2
charge surfacique
80 kN/m
charge linéaire
Vue en plan d’un plancher
Aire tributaire d’une poutrelle 34
Aire tributaire d’une poutre 35
Aire tributaire d’une poteau 36

Contenu connexe

Tendances

Chapitre 05 la descant des charges
Chapitre 05 la descant des chargesChapitre 05 la descant des charges
Chapitre 05 la descant des chargespp

SBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementationSBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementation
Marwan Sadek

3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse
Fessal Kpeky

cours les voiles
cours les voilescours les voiles
cours les voiles
gncmohamed

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2
Quang Huy Nguyen

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02
AuRevoir4

8 poutres
8 poutres8 poutres
8 poutres
richardpleau

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutre
richardpleau

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-chargesrabahrabah

Treillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdfTreillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdf
GeorgesEponon

Les murs de_soutenements
Les murs de_soutenementsLes murs de_soutenements
Les murs de_soutenements
riad taftaf

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des
Mohamed OULAHBIB

Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés
Hani sami joga

Mecanique sol (1)
Mecanique sol (1)Mecanique sol (1)
Mecanique sol (1)
offpt

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1Zahir Hadji

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdmAthanas Konin


Tendances (20)

Chapitre 05 la descant des charges
Chapitre 05 la descant des chargesChapitre 05 la descant des charges
Chapitre 05 la descant des charges

SBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementationSBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementation

3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse

cours les voiles
cours les voilescours les voiles
cours les voiles

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02

8 poutres
8 poutres8 poutres
8 poutres

Les dalles
Les dallesLes dalles
Les dalles

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutre

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Treillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdfTreillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdf

Les murs de_soutenements
Les murs de_soutenementsLes murs de_soutenements
Les murs de_soutenements

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des

Fondations 02
Fondations 02Fondations 02
Fondations 02

Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés

Mecanique sol (1)
Mecanique sol (1)Mecanique sol (1)
Mecanique sol (1)

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm


En vedette

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui
richardpleau

18 caténaires comprimées
18  caténaires comprimées18  caténaires comprimées
18 caténaires comprimées
richardpleau

1 introduction
1 introduction1 introduction
1 introduction
richardpleau

13 méthode graphique
13 méthode graphique13 méthode graphique
13 méthode graphique
richardpleau

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité
richardpleau

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoimad-sektaoui

Pathologie des-fissures-de-bâtiment
Pathologie des-fissures-de-bâtimentPathologie des-fissures-de-bâtiment
Pathologie des-fissures-de-bâtiment
Asma Elhouch

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtimentSami Sahli

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois
Build Green

Agence alter smith
Agence alter smithAgence alter smith
Agence alter smithestelleb

Qualité Environnementale du Bâtiment
Qualité Environnementale du BâtimentQualité Environnementale du Bâtiment
Qualité Environnementale du Bâtiment
naila athamnia

Eco conception de la maison - CSTB
Eco conception de la maison - CSTBEco conception de la maison - CSTB
Eco conception de la maison - CSTB
Build Green

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Sami Sahli

Zoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en BâtimentZoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en Bâtiment
ANAPEC

Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
rabahrabah

FR - Visual Planning Batiment géneral
FR - Visual Planning Batiment géneralFR - Visual Planning Batiment géneral
FR - Visual Planning Batiment géneral
Visual Planning

Les nouvelles pratiques d'écriture
Les nouvelles pratiques d'écritureLes nouvelles pratiques d'écriture
Les nouvelles pratiques d'écriture
Technofutur TIC

Sensibilisation des PME au web social: enjeux et stratégies gagnantes
Sensibilisation des PME au web social: enjeux et stratégies gagnantesSensibilisation des PME au web social: enjeux et stratégies gagnantes
Sensibilisation des PME au web social: enjeux et stratégies gagnantes
Amal BELKAMEL


En vedette (20)

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui

18 caténaires comprimées
18  caténaires comprimées18  caténaires comprimées
18 caténaires comprimées

1 introduction
1 introduction1 introduction
1 introduction

13 méthode graphique
13 méthode graphique13 méthode graphique
13 méthode graphique

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgo

Pathologie des-fissures-de-bâtiment
Pathologie des-fissures-de-bâtimentPathologie des-fissures-de-bâtiment
Pathologie des-fissures-de-bâtiment

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois

Agence alter smith
Agence alter smithAgence alter smith
Agence alter smith

Qualité Environnementale du Bâtiment
Qualité Environnementale du BâtimentQualité Environnementale du Bâtiment
Qualité Environnementale du Bâtiment

permit Georges
permit Georgespermit Georges
permit Georges

Architecture gothique
Architecture gothiqueArchitecture gothique
Architecture gothique

Eco conception de la maison - CSTB
Eco conception de la maison - CSTBEco conception de la maison - CSTB
Eco conception de la maison - CSTB

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02

Zoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en BâtimentZoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en Bâtiment

Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...

FR - Visual Planning Batiment géneral
FR - Visual Planning Batiment géneralFR - Visual Planning Batiment géneral
FR - Visual Planning Batiment géneral

Les nouvelles pratiques d'écriture
Les nouvelles pratiques d'écritureLes nouvelles pratiques d'écriture
Les nouvelles pratiques d'écriture

Sensibilisation des PME au web social: enjeux et stratégies gagnantes
Sensibilisation des PME au web social: enjeux et stratégies gagnantesSensibilisation des PME au web social: enjeux et stratégies gagnantes
Sensibilisation des PME au web social: enjeux et stratégies gagnantes


Similaire à 7 charges

S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdfS1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
meryem963964

CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdfCHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
mouhcinemeski

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )
Seckou Fossar SOUANE

Règles de calcul des déperditions calorifiques
Règles de calcul des déperditions calorifiquesRègles de calcul des déperditions calorifiques
Règles de calcul des déperditions calorifiques
El Hassasna Riadh

Developpement_solaire_ZAC_Saulaie
Developpement_solaire_ZAC_SaulaieDeveloppement_solaire_ZAC_Saulaie
Developpement_solaire_ZAC_Saulaie
Pôle Réseaux de Chaleur - Cerema

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf
BENKADDOURAbdelhaq

Eurocode 2 Part 3 - Design of concrete Silos & Tanks
Eurocode 2  Part 3 - Design of concrete Silos & TanksEurocode 2  Part 3 - Design of concrete Silos & Tanks
Eurocode 2 Part 3 - Design of concrete Silos & Tanks
Benoit Parmentier

06 03 calcul_dallage
06 03 calcul_dallage06 03 calcul_dallage
06 03 calcul_dallage
Benjamin TOVIAWOU

Rapport groupe 3 (solaire)
Rapport groupe 3 (solaire)Rapport groupe 3 (solaire)
Rapport groupe 3 (solaire)
Pôle Réseaux de Chaleur - Cerema

Projet de construction metallique
Projet de construction metalliqueProjet de construction metallique
Projet de construction metalliquerabahrabah

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy
Quang Huy Nguyen

EnerbatIntro13.ppt
EnerbatIntro13.pptEnerbatIntro13.ppt
EnerbatIntro13.ppt
BOUDCHICHE Mohammed

1. généralités fonctionnement chaussées
1. généralités fonctionnement chaussées1. généralités fonctionnement chaussées
1. généralités fonctionnement chaussées
abambadiop

Apport de la correction atmosphérique sur l'imagerie satellitale Landsat pou...
Apport de la correction atmosphérique sur l'imagerie satellitale Landsat  pou...Apport de la correction atmosphérique sur l'imagerie satellitale Landsat  pou...
Apport de la correction atmosphérique sur l'imagerie satellitale Landsat pou...ACSG - Section Montréal

Introduction
IntroductionIntroduction
Introduction
Claude Boucher

Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
EzechiasSteel

st-genie_civil-fondations_superficielles.pdf
st-genie_civil-fondations_superficielles.pdfst-genie_civil-fondations_superficielles.pdf
st-genie_civil-fondations_superficielles.pdf
geotechniquegcb

Mur de soutenement
Mur de soutenementMur de soutenement
Mur de soutenement
yacineidoughi

46919779 se31009-murs-de-soutأ-nement
46919779 se31009-murs-de-soutأ-nement46919779 se31009-murs-de-soutأ-nement
46919779 se31009-murs-de-soutأ-nement
riad taftaf

210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre
210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre
210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre
GUILLAUME SOGMAM


Similaire à 7 charges (20)

S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdfS1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdf

CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdfCHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )

Règles de calcul des déperditions calorifiques
Règles de calcul des déperditions calorifiquesRègles de calcul des déperditions calorifiques
Règles de calcul des déperditions calorifiques

Developpement_solaire_ZAC_Saulaie
Developpement_solaire_ZAC_SaulaieDeveloppement_solaire_ZAC_Saulaie
Developpement_solaire_ZAC_Saulaie

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf

Eurocode 2 Part 3 - Design of concrete Silos & Tanks
Eurocode 2  Part 3 - Design of concrete Silos & TanksEurocode 2  Part 3 - Design of concrete Silos & Tanks
Eurocode 2 Part 3 - Design of concrete Silos & Tanks

06 03 calcul_dallage
06 03 calcul_dallage06 03 calcul_dallage
06 03 calcul_dallage

Rapport groupe 3 (solaire)
Rapport groupe 3 (solaire)Rapport groupe 3 (solaire)
Rapport groupe 3 (solaire)

Projet de construction metallique
Projet de construction metalliqueProjet de construction metallique
Projet de construction metallique

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

EnerbatIntro13.ppt
EnerbatIntro13.pptEnerbatIntro13.ppt
EnerbatIntro13.ppt

1. généralités fonctionnement chaussées
1. généralités fonctionnement chaussées1. généralités fonctionnement chaussées
1. généralités fonctionnement chaussées

Apport de la correction atmosphérique sur l'imagerie satellitale Landsat pou...
Apport de la correction atmosphérique sur l'imagerie satellitale Landsat  pou...Apport de la correction atmosphérique sur l'imagerie satellitale Landsat  pou...
Apport de la correction atmosphérique sur l'imagerie satellitale Landsat pou...

Introduction
IntroductionIntroduction
Introduction

Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...

st-genie_civil-fondations_superficielles.pdf
st-genie_civil-fondations_superficielles.pdfst-genie_civil-fondations_superficielles.pdf
st-genie_civil-fondations_superficielles.pdf

Mur de soutenement
Mur de soutenementMur de soutenement
Mur de soutenement

46919779 se31009-murs-de-soutأ-nement
46919779 se31009-murs-de-soutأ-nement46919779 se31009-murs-de-soutأ-nement
46919779 se31009-murs-de-soutأ-nement

210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre
210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre
210017101 calcul-d-un-poteau-enrobe-de-beton-sous-n-centre


Plus de richardpleau

17 caténaires tendues
17 caténaires tendues17 caténaires tendues
17 caténaires tendues
richardpleau

16 caténaires
16 caténaires16 caténaires
16 caténaires
richardpleau

14 treillis
14 treillis14 treillis
14 treillis
richardpleau

15.éventail
15.éventail15.éventail
15.éventail
richardpleau

16- caténaires
16- caténaires16- caténaires
16- caténaires
richardpleau

15 optimisation d'une structure
15 optimisation d'une structure15 optimisation d'une structure
15 optimisation d'une structure
richardpleau

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée
richardpleau

3 méthode point par point
3 méthode point par point3 méthode point par point
3 méthode point par point
richardpleau

5 efforts internes ds treillis
5 efforts internes ds treillis5 efforts internes ds treillis
5 efforts internes ds treillis
richardpleau

2 cacul vectoriel des forces
2 cacul vectoriel des forces2 cacul vectoriel des forces
2 cacul vectoriel des forces
richardpleau


Plus de richardpleau (10)

17 caténaires tendues
17 caténaires tendues17 caténaires tendues
17 caténaires tendues

16 caténaires
16 caténaires16 caténaires
16 caténaires

14 treillis
14 treillis14 treillis
14 treillis

15.éventail
15.éventail15.éventail
15.éventail

16- caténaires
16- caténaires16- caténaires
16- caténaires

15 optimisation d'une structure
15 optimisation d'une structure15 optimisation d'une structure
15 optimisation d'une structure

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée

3 méthode point par point
3 méthode point par point3 méthode point par point
3 méthode point par point

5 efforts internes ds treillis
5 efforts internes ds treillis5 efforts internes ds treillis
5 efforts internes ds treillis

2 cacul vectoriel des forces
2 cacul vectoriel des forces2 cacul vectoriel des forces
2 cacul vectoriel des forces


Dernier

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka


Dernier (13)

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx


7 charges

  • 1. Estimation des charges Conception de structures Automne 2012 R. Pleau École d’architecture, Université Laval
  • 2. Classification des charges 2 Chaque structure est sollicitée par un ensemble de forces que l’on appelle des charges. La plupart sont des charges de gravité (le poids propre d’un bâtiment, de son mobilier et de ses occupants, par exemple). D’autres charges sont liées à l’environnement (la charge de neige, la charge de vent et la charge sismique notamment). Par commodité on distingue deux types de charge selon leur durée. Les charges mortes (aussi appelées charges permanentes) sollicitent la structure en permanence et sont généralement assez faciles à évaluer. Les charges vives (aussi appelées surcharges) sont au contraire variables en intensité et en durée de sorte qu’il est beaucoup plus difficile de les évaluer avec exactitude.
  • 3. Classification des charges 3 Les charges mortes regroupent principalement: • le poids propre du bâtiment (charpente + enveloppe + mobilier fixe), • le poids des équipements mécaniques (plomberie, électricité, chauffage, etc.) • la poussée des terres sur les murs de fondation. Les charges vives regroupent principalement : • la charge d’utilisation, • la charge de neige, • la charge de vent, • la charge sismique.
  • 4. Classification des charges 4 On distingue également les charges concentrées, qui s’appliquent sur un point précis de la structure et s’expriment en kN, des charges réparties qui s’appliquent sur une plus grande surface et sont exprimées en kN/m2. Charge concentrée Charge répartie
  • 5. Unités de mesure 5 Dans le système impérial, les forces sont exprimées en livres (lbs). Dans le système international (S.I.) la masse est exprimée en kilogrammes (kg), l’accélération est exprimée en mètres par secondes au carré (m/s2) et les forces sont exprimées en Newton (N). Conformément à la deuxième loi de Newton, la force (F) est le produit de la masse (m) par l’accélération (a) selon l’expression F = m a. Par définition on a que : 1 N = 1 kg m/s2 Les forces de gravité sont obtenues en multipliant la masse par l’accélération gravitationnelle (9.81 m/s2). Pour une masse de 1 kg on obtient donc: Force = 1 kg x 9.81 m/s2 = 9,81 N Si on arrondi l’accélération gravitationnelle à 10 m/s2 cela signifie qu’une force de 1 N correspond à une masse d’environ 100 g ce qui est très faible.
  • 6. Unités de mesure 6 Pour plus de commodité, les ingénieurs en structures préfèrent exprimer les forces en kiloNewton (1 kN = 1000 N). Une force de 1 kN correspond approximativement au poids d’une masse de 100 kg (1 kN = 100 kg x 9.81 m/s2 = 981 N ≈ 1000 N) ce qui est à peu près égal au poids d’un joueur de football. Environ 1 tonne (10 kN) Les poids sont parfois exprimés en tonnes (1 tonne = 1000 kg =10 kN) ce qui correspond approximativement au poids d’une petite voiture compacte. Environ 1 kN
  • 7. Charges mortes 7 À partir des plans de construction, il est donc relativement facile de calculer le poids propre des diverses composantes d’un bâtiment moyennant quelques approximations. Le poids des équipements mécaniques (électricité, plomberie, chauffage, ventilation, etc.) fait aussi parti de la charge morte. Cette charge varie d’un bâtiment à l’autre mais, en première approximation, le tableau qui est donné à la page 10 fournit des ordres de grandeur raisonnables. Le poids de quelques matériaux de construction d’usage courant ainsi que celui de quelques systèmes constructifs sont donnés aux tableaux des pages suivantes. Des données plus complètes peuvent être facilement obtenues dans diverses publications comme, par exemple, le Handbook of Steel Construction publié par l’Institut canadien de la construction en acier. Note importante : Pour les charpentes en acier et en bois, on peut négliger le poids de la charpente (i.e. l’ensemble des poutrelles, poutres et poteaux) lors du dimensionnement préliminaire puisque ce poids représente rarement plus de 5% de la charge totale.
  • 8. 8 Matériau Masse volumique (kg/m3) Bois Acier Béton Verre Aluminium Briques Pierre Eau Neige (fraîchement tombée) (sèche mais compacte) (mouillée) Terre (humide) Sable et gravier (humide) Plâtre et gypse Papier Charge (kN/m3) 550 7 850 2 400 2 500 2 600 2 000 2 700 1 000 130 300 550 1 600 1 900 950 930 5,5 78,5 24,0 25,0 26,0 20,0 27,0 10,0 1,3 3,0 5,5 16,0 19,0 9,5 9,3 Poids de quelques matériaux de constructions usuels
  • 9. 9 Système constructif Masse surfacique (kg/m2) Charge (kN/m2) Plancher à plate-forme en bois Plancher en pontage métallique avec dalle de béton de 10 cm Toiture en pontage métallique avec isolant rigide Membrane de toiture Cloison sèche Mur en blocs de béton Mur en briques Mur rideau en verre Mur en béton préfabriqué Fenêtres (verre simple) (verre double) Parquet de bois Placoplâtre 20 mm 40 200 30 30 25 200 140 120 300 15 30 15 15 0,4 2,0 0,3 0,3 0,25 2,0 1,4 1,2 3,0 0,15 0,3 0,15 0,15 Poids de quelques systèmes constructifs courants
  • 10. Le poids des équipements de mécanique (électricité, plomberie, équipements de chauffage et de ventilation, etc.) varie, bien sûr, d’un projet à l’autre. En première approximation, il est cependant raisonnable d’adopter les valeurs suivantes: 10 Habitation Édifice à bureaux Bâtiment de moyenne importante Bâtiment de grande importance Poids des éléments de mécanique négligeable 25 50 100 0,25 0,5 1,0 Type de projet Charge (kg/m2) Charge (kN/m2) Le valeurs qui sont données au tableau précédent prennent aussi en compte le poids des cloisons sèches.
  • 11. Charges d’utilisation 11 Le Code National du Bâtiment Canada (C.N.B.) impose aux architectes et ingénieurs de prendre en compte des charges d’utilisation dans la conception des bâtiments. Le tableau de la page suivante donne quelques charges d’utilisation courantes. Ces valeurs incluent le poids de occupants du bâtiment ainsi que celui du mobilier mobile. Des valeurs plus complètes peuvent être obtenues directement à partir du C.N.B. ou des codes de construction étrangers. On notera que ces valeurs sont très conservatrices et tentent d’évaluer la charge maximale qui pourrait solliciter une partie du bâtiment durant sa durée de vie utile. La charge réelle que le bâtiment devra supporter est habituellement bien inférieure à celle qui est définie par le C.N.B. En effet, des études statistiques ont démontré que la charge réelle d’utilisation excède rarement 40% de la charge prévue au Code. Par exemple, la charge d’utilisation dans une salle de classe est égale à 240 kg/m2 ce qui correspond à plus de 3 personnes par m2 sur toute la surface du plancher.
  • 12. 12 Utilisation Charge (kg/m2) Charges d’utilisation définies par le C.N.B. Charge (kN/m2) 190 480 360 240 480 480 290 720 240 600 1 200 480 480 240 360 600 100 Habitation Entreposage Équipement mécanique Bureaux Corridor, balcons et passerelles Commerce de gros et détail Bibliothèque (salles de lecture) (rayonnages) Garage (automobiles) (camions légers) (camions et autobus) Auditoriums, gymnases, musées, Patinoires, stades, gradins Salles de conférence, salles de spectacles, salles de classe Laboratoires Usines Toits (charge minimale) 1,9 4,8 3,6 2,4 4,8 4,8 2,9 7,2 2,4 6,0 12,0 4,8 4,8 2,4 3,6 6,0 1,0
  • 13. Charges de neige 13 Le C.N.B. a recensé des données météorologiques pour l’ensemble du territoire canadien et défini la charge de neige à prendre en compte dans le calcul des structures. Cette charge correspond au poids maximal de neige qui est susceptible de survenir en moyenne une fois à tous les 50 ans. Le tableau de la page suivante donne, à titre d’exemple, la charge de neige pour quelques villes canadiennes. Des données plus complètes peuvent être obtenues à l’annexe C du C.N.B. ou dans d’autres codes de construction.
  • 14. 14 Ville Charge (kg/m2) Charges de neige au sol pour quelques villes canadiennes Charge (kN/m2) Vancouver Banff Calgary Edmonton Winnipeg Ottawa Toronto Montréal Québec Chicoutimi Sherbrooke Kuujjuaq Trois-Rivières Schefferville Halifax St-John’s Cape Harrison 1,9 3,4 1,1 1,7 1,9 2,6 1,5 2,9 3,8 3,2 2,5 4,6 3,0 4,2 2,2 3,2 6,1 190 340 110 170 190 260 150 290 380 320 250 460 300 420 220 320 610
  • 15. Charge de neige sur une toiture 15 Les images ci-dessus montrent que l’accumulation de neige sur les toitures peut être considérable et représenter une charge importante.
  • 16. Influence de la géométrie du bâtiment et de son orientation p/r au vent sur l’accumulation de neige 16 La géométrie des bâtiments ainsi que leur orientation p/r au vent modifie l’écoulement du vent autour d’eux de sorte que les accumulations de neige ne sont pas réparties uniformément sur toute la surface du bâtiment ou de son entourage. La neige transportée par le vent obéit aux lois de l’aérodynamique: elle se dépose peu aux endroits où l’air est accéléré mais forme des accumulations importantes où le vent perd de la vitesse. toit supérieur direction du vent toit inférieur Par exemple, un dénivellé de la toiture peut entraîner une accumulation de neige importante (jusqu’à plus de trois fois l’épaisseur moyenne de neige) si la toiture inférieure est abritée du vent. À l’inverse, la charge de neige sera réduite pour les toitures avec une pente supérieure à 30° car le glissement de la neige réduit alors son accumulation (l’accumulation devient impossible lorsque la pente excède 70°). Pour les bâtiments usuels, le chapitre 4 du C.N.B. propose des méthodes simplifiées pour prendre en compte ces accumulations. Pour les projets plus importants, les accumulations de neige peuvent être évaluées à partir d’essais en soufflerie.
  • 17. Charges de vent 17 La figure ci-contre montre la relation entre la vitesse du vent et la pression qu’il exerce sur une surface verticale. On constate que la pression augmente proportionnellement au carré de la vitesse du vent. 80 60 40 20 0 0 25 50 75 100 125 Pression (kg/m2) Vitesse (km/h) Relation entre la pression exercée par le vent et sa vitesse À partir du recensement de données météorologiques, le C.N.B. définit la force maximale du vent à prendre en compte dans les calculs de structure. Cette force correspond à la pression horaire moyenne (q) exercée sur une surface verticale qui est susceptible de survenir une fois à tous les 30 ans. Le tableau de la page suivante donne les charges de vent pour quelques villes canadiennes. Des données plus complètes peuvent être obtenues à l’annexe C du C.N.B. ou dans d’autres codes de construction.
  • 18. Charges de vent 18 La force du vent augmente avec l’altitude et, lorsqu’il contourne un obstacle, la trainée aérodynamique provoque un effet de succion sur la toiture et sur la surface verticale abritée du vent. pression direction du vent succion succion vue en élévation d’un bâtiment Pour certains éléments architec-turaux, comme les revêtements extérieurs et les garde-corps, le C.N.B. recommande d’utiliser des pressions considérablement plus élevées pour tenir compte des rafales de vent qui ne durent que quelques secondes et sollicitent une surface restreinte. Le tableau de la page suivante donne les charges de vent pour quelques villes canadiennes.
  • 19. 19 Ville Pression horaire moyenne (kN/m2) Rafales (kN/m2) Vancouver Banff Calgary Edmonton Winnipeg Ottawa Toronto Montréal Québec Chicoutimi Sherbrooke Kuujjuaq Trois-Rivières Schefferville Halifax St-John’s Cape Harrison 1,54 1,04 1,08 1,02 0,98 0,92 0,78 0,74 1,16 0,82 0,66 1,62 0,64 0,92 1,34 1,78 1,32 0,77 0,52 0,54 0,51 0,49 0,46 0,39 0,37 0,58 0,41 0,33 0,81 0,32 0,46 0,67 0,89 0,66 Charges de vent pour quelques villes canadiennes
  • 20. Charges horizontales dues au vent 20 La géométrie d’un bâtiment, et en particulier la forme de sa toiture, va influencer l’écoulement du vent autour du bâtiment et, par extension, les forces qui s’exercent sur celui-ci. Pour les cas usuels avec une toiture plate, le C.N.B. stipule qu’un bâtiment doit être en mesure de résister à l’action d’une pression égale à 75% de la pression horaire moyenne (0,75 q), sur la face exposée au vent, et une succion égale à 55% de la pression horaire moyenne (0,55 q) sur la face abritée du vent. direction du vent 0,75 q 0,55 q vue en élévation d’un bâtiment Au total, la charge horizontale totale qui s’exerce sur un bâtiment est donc approximativement égal a 1,3 fois la pression horaire moyenne (1,3 q)
  • 21. Charges sismiques 21 Les charges sismiques résultent de l’accélération horizontale du sol lors d’un tremblement de terre. Cette accélération induit des efforts internes importants dans les charpentes de bâtiment. Les charges sismiques dépendent de plusieurs facteurs comme le poids du bâtiment, la nature du sol et la capacité de la charpente à dissiper de l’énergie. Au Canada, les charges sismiques constituent une préoccupation importante et font l’objet de nombreuses exigences dans les codes de calcul nationaux. Le calcul parasismique est un science complexe que nous n’aborderons pas dans ce cours d’introduction à la conception de structures.
  • 22. Pondération des charges 22 Par souci de sécurité, et afin de prévoir l’imprévisible (surcharges plus fortes que prévues, erreurs de calcul, malfaçons et vices de construction, défaillance des matériaux, cas de charge imprévus, etc.), les charges sont majorées par un facteur de sécurité. Les charges mortes sont ainsi majorées de 25% alors que les charges vives sont majorées de 50% (le facteur de majoration est plus élevée pour les charges vives car elles sont plus difficiles à évaluer que les charges mortes). Wf = 1,25 WD + 1,5 WL Où: Wf = charge totale WD = charge morte WL = charge vive
  • 23. Cheminement des charges dans les planchers 23
  • 24. Cheminement des charges dans les poteaux 24 Dans les poteaux, la charge chemine du haut vers le bas jusqu’aux fondations. À un étage donné, un poteau supporte, la charge de tous les planchers situés au-dessus de lui.
  • 25. Cheminement des charges horizontales 25 Lorsqu’un bâtiment est exposé au vent, celui-ci exerce une pression sur les murs de la face exposée au vent ainsi qu’une succion sur les murs de la face abritée du vent. orientation du vent Les murs transmettent la force horizontale du vent aux planchers qui agissent eux-mêmes comme des diaphragmes pour transmettre la résultante des forces horizontales aux éléments de contreventement verticaux qui les acheminent jusqu’aux fondations. Un diaphragme est un élément structural plat (comme un plancher, une plaque ou une coque) qui est considéré comme étant infiniment rigide et indéformable dans son plan.
  • 26. Notion d’aire tributaire 26 Une structure est constituée de plusieurs éléments (pontage, poutrelles, poutres, poteaux, murs, etc.) assemblés les uns aux autres. Pour évaluer la charge maximale qui sollicite un élément structural on utilisera la notion d’aire tributaire. L’aire tributaire est définie comme la surface de plancher (pour les charges verticales) ou de murs (pour les charges horizontales) qui est supportée par un élément structural donné. L’aire tributaire est relativement facile à évaluer si on comprend bien le cheminement des charges dans la structure. Les pages suivantes donnent quelques exemples d’aire tributaire pour des cas que l’on rencontre fréquemment.
  • 27. 27 Aires tributaires des poutres plancher de type dalle sur poutres Pour déterminer la charge que supportent les poutres, on associe à chacune d’elle une aire tributaire. Cette aire tributaire est obtenue en traçant des lignes bissectrices entre chacune des poutres. A C D D C C C A B B A A Poutre ABCD Aire (m2) 32 64 16 32 Vue en plan d’un plancher 8 8 12 12 [m] 12 m Poutres A et B 8 m Poutres C et D
  • 28. Aires tributaires des poteaux plancher de type dalle sur poutres De la même manière, on associe à chacun des poteaux une aire tributaire en traçant des lignes bissectrices entre les poteaux. 8 8 A A C B D B 12 12 [m] A C A 28 Poteau ABCD Aire (m2) 24 48 48 96 Vue en plan d’un plancher
  • 29. 29 Aires tributaires des poutrelles plancher de type dalle sur poutres et poutrelles Pour les trames rectangulaires, par souci de simplicité, on néglige la partie triangulaire à l’extrémité des aires tributaires (cela a peu d’influence sur le résultat des calculs structuraux) Poutre AB Aire (m2) 16 32 A B Aire tributaire réelle B A Aire tributaire simplifiée 8 m Poutrelle B (aire tributaire simplifiée) Vue en plan d’un plancher 8 8 12 12 [m]
  • 30. Aires tributaires des poutres plancher de type dalle sur poutres et poutrelles Les aires tributaires des poutres sont obtenues à partir des aires tributaires des poutrelles 4 12 12 8 8 A B [m] 30 Vue en plan d’un plancher Poutre AB Aire (m2) 32 64 4 m 4 m 4 m Poutres A et B
  • 31. 31 Aires tributaires des poteaux plancher de type dalle sur poutres et poutrelles On associe à chacun des poteaux une aire tributaire en traçant des lignes bissectrices entre les poteaux. 12 12 8 8 4 A B C D [m] Poteau ABCD Aire (m2) 24 96 48 48 Vue en plan d’un plancher
  • 32. La figure ci-dessous montre la vue en plan d’un plancher qui supporte une charge uniformément répartie de 10 kN/m2. On calcule la charge linéaire qui s’applique sur la poutre A (40 kN/m) en multipliant la charge surfacique (10 kN/m2) par la largeur tributaire (4 m). 12 12 8 8 4 A [m] 10 kN/m2 charge surfacique 40 kN/m charge linéaire 32 Estimation de la charge linéaire sur une poutre Vue en plan d’un plancher
  • 33. La figure ci-dessous montre la vue en plan d’un plancher qui supporte une charge uniformément répartie de 10 kN/m2. On calcule la charge linéaire qui s’applique sur la poutre D (40 kN/m) en multipliant la charge surfacique (10 kN/m2) par la largeur tributaire (0 à 8 m). 8 8 12 12 [m] D 33 Estimation de la charge linéaire sur une poutre 10 kN/m2 charge surfacique 80 kN/m charge linéaire Vue en plan d’un plancher
  • 34. Aire tributaire d’une poutrelle 34
