Dimensionnement
des poutres
Exemple
Conception de structures
Automne 2012
R. Pleau
École d’architecture, Université Laval

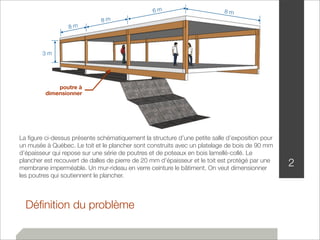

8 m 8 m 6 m 8 m
3 m
poutre à
dimensionner
Définition du problème
2
La figure ci-dessus présente schématiquement la structure d’une petite salle d’exposition pour
un musée à Québec. Le toit et le plancher sont construits avec un platelage de bois de 90 mm
d’épaisseur qui repose sur une série de poutres et de poteaux en bois lamellé-collé. Le
plancher est recouvert de dalles de pierre de 20 mm d’épaisseur et le toit est protégé par une
membrane imperméable. Un mur-rideau en verre ceinture le bâtiment. On veut dimensionner
les poutres qui soutiennent le plancher.

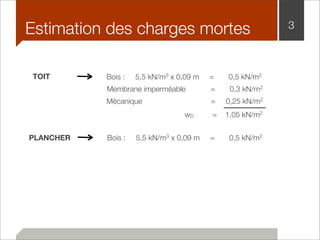

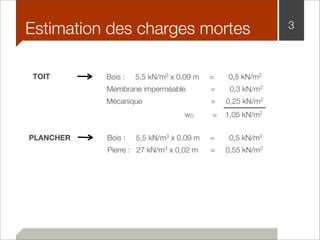

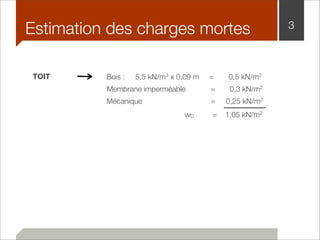

Estimation des charges mortes 3

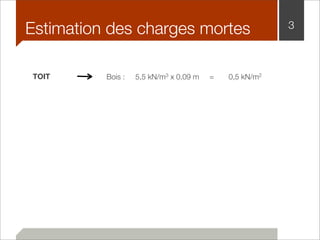

Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2

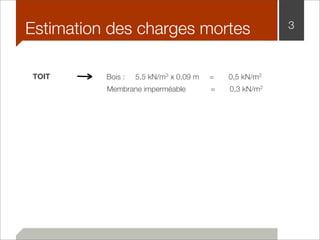

Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2
Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2
Mécanique = 0,25 kN/m2

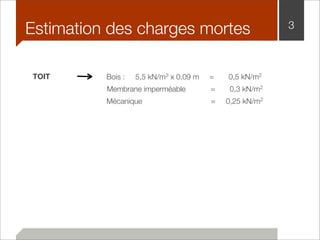

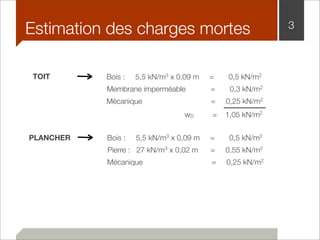

Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,3 kN/m2

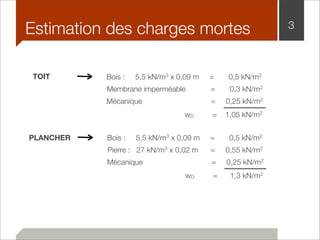

Estimation des charges mortes 3
TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Membrane imperméable = 0,3 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,05 kN/m2
PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2
Mécanique = 0,25 kN/m2
wD = 1,3 kN/m2
MUR mur-rideau en verre : wD = 1,2 kN/m2

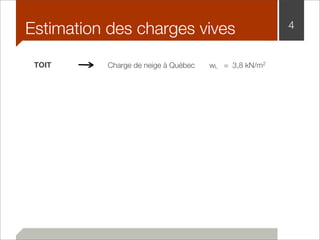

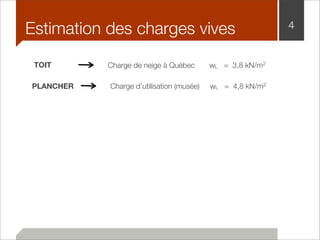

Estimation des charges vives 4
Estimation des charges vives 4
TOIT Charge de neige à Québec wL = 3,8 kN/m2
Estimation des charges vives 4
TOIT Charge de neige à Québec wL = 3,8 kN/m2
PLANCHER Charge d’utilisation (musée) wL = 4,8 kN/m2

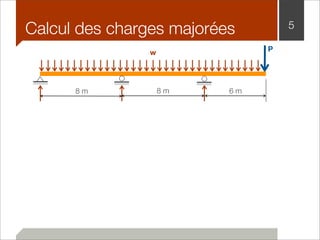

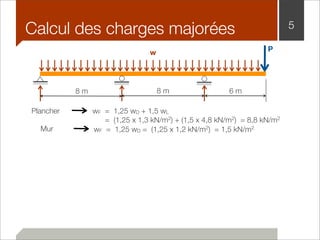

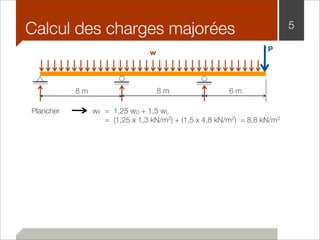

Calcul des charges majorées 5
w P
8 m 8 m 6 m
Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Calcul des charges majorées 5
w P
8 m 8 m 6 m
Plancher
wF = 1,25 wD + 1,5 wL
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit

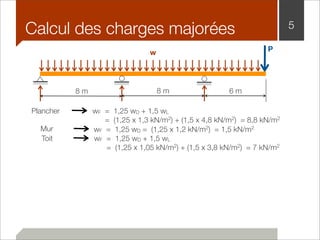

Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur

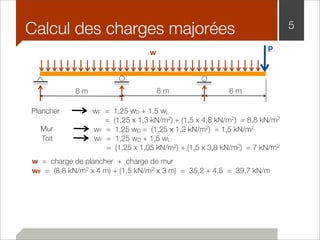

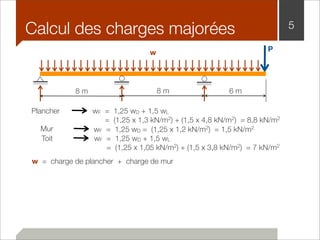

Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur
wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur
wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
wL = 4,8 kN/m2 x 4 m = 19,2 kN/m

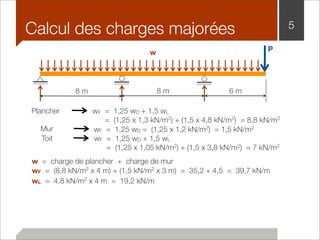

Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur
wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
wL = 4,8 kN/m2 x 4 m = 19,2 kN/m
P = charge de toit + charge de mur

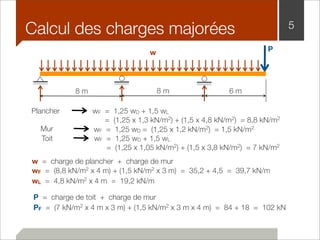

Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur
wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
wL = 4,8 kN/m2 x 4 m = 19,2 kN/m
P = charge de toit + charge de mur
PF = (7 kN/m2 x 4 m x 3 m) + (1,5 kN/m2 x 3 m x 4 m) = 84 + 18 = 102 kN

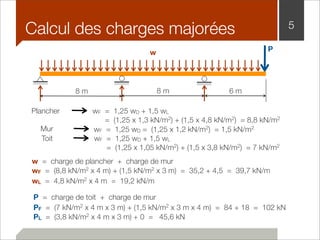

Calcul des charges majorées 5
w P
8 m 8 m 6 m
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
Plancher
Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2
wF = 1,25 wD + 1,5 wL
= (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2
Toit
w = charge de plancher + charge de mur
wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
wL = 4,8 kN/m2 x 4 m = 19,2 kN/m
P = charge de toit + charge de mur
PF = (7 kN/m2 x 4 m x 3 m) + (1,5 kN/m2 x 3 m x 4 m) = 84 + 18 = 102 kN
PL = (3,8 kN/m2 x 4 m x 3 m) + 0 = 45,6 kN

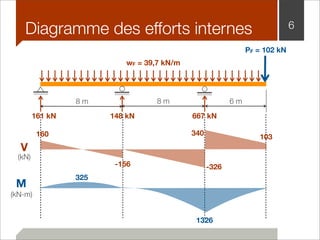

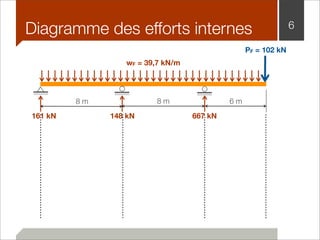

Diagramme des efforts internes 6
wF = 39,7 kN/m
8 m 8 m 6 m
PF = 102 kN
161 kN 148 kN 667 kN
340
Diagramme des efforts internes 6
wF = 39,7 kN/m
8 m 8 m 6 m
PF = 102 kN
161 kN 148 kN 667 kN
103
V
(kN)
340
-156 -326
160
340

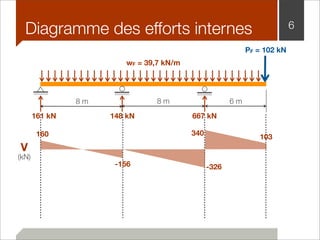

Diagramme des efforts internes 6
wF = 39,7 kN/m
8 m 8 m 6 m
PF = 102 kN
161 kN 148 kN 667 kN
103
V
(kN)
340
-156 -326
160
340
M
(kN-m)
1326
325

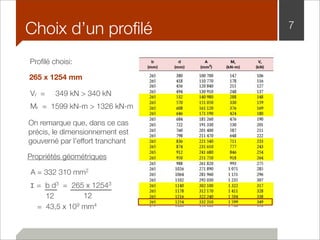

Choix d’un profilé 7
Profilé choisi:
265 x 1254 mm
Vr = 349 kN > 340 kN
Mr = 1599 kN-m > 1326 kN-m
On remarque que, dans ce cas
précis, le dimensionnement est
gouverné par l’effort tranchant
Propriétés géométriques
A = 332 310 mm2
I = b d3 = 265 x 12543
12 12
= 43,5 x 109 mm4

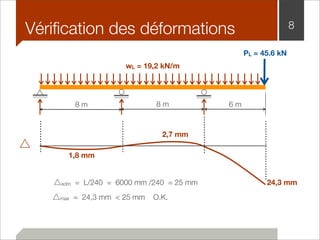

Vérification des déformations 8
wL = 19,2 kN/m
8 m 8 m 6 m
PL = 45.6 kN
△max = 24,3 mm < 25 mm O.K.
24,3 mm
2,7 mm
1,8 mm
△adm = L/240 = 6000 mm /240 = 25 mm
△
et si on retirait
l’appui central ?
9
Résultats obtenus en
supprimant un appui 10
1326
693
235
401
340
102
w
16 m 6 m
P
V
(kN)
M
(kN-m)
235 741
△ (mm)
11,8
11,3
et si on diminuait
le porte-à-faux ?
11

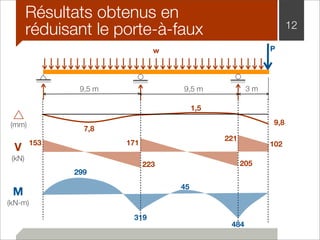

Résultats obtenus en
réduisant le porte-à-faux 12
w P
9,5 m 9,5 m 3 m
1,5
7,8 9,8
484
299
319
45
221
205
102
223
△ (mm)
V 153 171
(kN)
M
(kN-m)

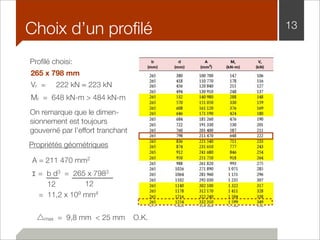

Choix d’un profilé 13
Profilé choisi:
265 x 798 mm
Vr = 222 kN ≈ 223 kN
Mr = 648 kN-m > 484 kN-m
On remarque que le dimen-sionnement
est toujours
gouverné par l’effort tranchant
Propriétés géométriques
A = 211 470 mm2
I = b d3 = 265 x 7983
12 12
= 11,2 x 109 mm4
△max = 9,8 mm < 25 mm O.K.
et si on choisissait
des poutres en acier ?
14
Choix d’un profilé en acier 15
Profilé choisi:
W530x66 (W21x44)
Vr = 927 kN > 223 kN
Mr = 484 kN-m = 484 kN-m
On remarque que, dans ce cas
précis, le dimensionnement est
largement gouverné par le
moment fléchissant
△max = 20,5 mm < 25 mm O.K.

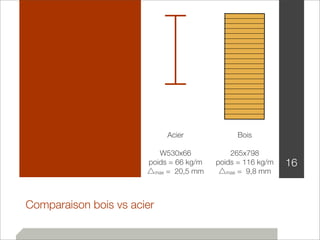

Comparaison bois vs acier
16
Acier
W530x66
poids = 66 kg/m
△max = 20,5 mm
Bois
265x798
poids = 116 kg/m
△max = 9,8 mm

Contenu connexe

Tendances

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacements
Sami Sahli

Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductilesDimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Chakir ZAKARIAE

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges
rabahrabah

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02
AuRevoir4

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenements
Sami Sahli


Tendances (20)

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton

Dimensionnement des pannes et traverses, et pré-Dimensionnement des montants ...
Dimensionnement des pannes et traverses, et pré-Dimensionnement des montants ...Dimensionnement des pannes et traverses, et pré-Dimensionnement des montants ...
Dimensionnement des pannes et traverses, et pré-Dimensionnement des montants ...

12 plancher-Eurocode 2
12 plancher-Eurocode 212 plancher-Eurocode 2
12 plancher-Eurocode 2

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacements

Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductilesDimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles

15 optimisation d'une structure
15 optimisation d'une structure15 optimisation d'une structure
15 optimisation d'une structure

5 efforts internes ds treillis
5 efforts internes ds treillis5 efforts internes ds treillis
5 efforts internes ds treillis

16 caténaires
16 caténaires16 caténaires
16 caténaires

Cour voiles
Cour voilesCour voiles
Cour voiles

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

16- caténaires
16- caténaires16- caténaires
16- caténaires

charges permanentes
charges permanentescharges permanentes
charges permanentes

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

17 caténaires tendues
17 caténaires tendues17 caténaires tendues
17 caténaires tendues

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02

SBA1 - EC2 - Chap 5 - Flexion simple - ELU
SBA1 - EC2 - Chap 5 - Flexion simple - ELUSBA1 - EC2 - Chap 5 - Flexion simple - ELU
SBA1 - EC2 - Chap 5 - Flexion simple - ELU

Calcul des éléments résistants d’une construction Métallique
Calcul des éléments résistants d’une construction MétalliqueCalcul des éléments résistants d’une construction Métallique
Calcul des éléments résistants d’une construction Métallique

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenements


En vedette

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02
Sami Sahli

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgo
imad-sektaoui

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment
Sami Sahli

Construction durable de la théorie a la pratique
Construction durable de la théorie a la pratiqueConstruction durable de la théorie a la pratique
Construction durable de la théorie a la pratique
Sami Sahli

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs
Sami Sahli

Malfaçons de la construction : les principaux défauts de la charpente d'une m...
Malfaçons de la construction : les principaux défauts de la charpente d'une m...Malfaçons de la construction : les principaux défauts de la charpente d'une m...
Malfaçons de la construction : les principaux défauts de la charpente d'une m...
LAMY Expertise


En vedette (20)

12- poteaux
12- poteaux12- poteaux
12- poteaux

1 introduction
1 introduction1 introduction
1 introduction

13 méthode graphique
13 méthode graphique13 méthode graphique
13 méthode graphique

18 caténaires comprimées
18  caténaires comprimées18  caténaires comprimées
18 caténaires comprimées

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgo

Eco conception de la maison - CSTB
Eco conception de la maison - CSTBEco conception de la maison - CSTB
Eco conception de la maison - CSTB

Les nouvelles pratiques d'écriture
Les nouvelles pratiques d'écritureLes nouvelles pratiques d'écriture
Les nouvelles pratiques d'écriture

BA Abdoul
BA AbdoulBA Abdoul
BA Abdoul

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment

Zoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en BâtimentZoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en Bâtiment

Batiment et-demarche-hqe
Batiment et-demarche-hqe Batiment et-demarche-hqe
Batiment et-demarche-hqe

Construction durable de la théorie a la pratique
Construction durable de la théorie a la pratiqueConstruction durable de la théorie a la pratique
Construction durable de la théorie a la pratique

Architecture gothique
Architecture gothiqueArchitecture gothique
Architecture gothique

Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs

Malfaçons de la construction : les principaux défauts de la charpente d'une m...
Malfaçons de la construction : les principaux défauts de la charpente d'une m...Malfaçons de la construction : les principaux défauts de la charpente d'une m...
Malfaçons de la construction : les principaux défauts de la charpente d'une m...

Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...


Similaire à 11- exemple-poutre

2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf
2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf
2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf
ManouJataw

Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01
Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01
Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01
eugene tra bi


Similaire à 11- exemple-poutre (12)

Etude d'une dalle
Etude d'une dalleEtude d'une dalle
Etude d'une dalle

PPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptxPPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptx

Etude-Dalot-Avec-Robot.pdf
Etude-Dalot-Avec-Robot.pdfEtude-Dalot-Avec-Robot.pdf
Etude-Dalot-Avec-Robot.pdf

2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf
2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf
2-compactageavecapplication-pwr-120906150132-phpapp01 (1).pdf

cours_radier_general.docx
cours_radier_general.docxcours_radier_general.docx
cours_radier_general.docx

université artois BA-EUROCODE-2-partie2.pdf
université artois BA-EUROCODE-2-partie2.pdfuniversité artois BA-EUROCODE-2-partie2.pdf
université artois BA-EUROCODE-2-partie2.pdf

Rencontres Recherche et Entreprise NOVABUILD 2018: Anne VENTURA, IFSTTAR
Rencontres Recherche et Entreprise NOVABUILD 2018: Anne VENTURA, IFSTTARRencontres Recherche et Entreprise NOVABUILD 2018: Anne VENTURA, IFSTTAR
Rencontres Recherche et Entreprise NOVABUILD 2018: Anne VENTURA, IFSTTAR

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]

Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01
Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01
Tpsexercicescorrigesdemecaniquedessols 141119165834-conversion-gate01

Ouvrages08.talus enrochements
Ouvrages08.talus enrochementsOuvrages08.talus enrochements
Ouvrages08.talus enrochements

Ouvrages08.talus enrochements
Ouvrages08.talus enrochementsOuvrages08.talus enrochements
Ouvrages08.talus enrochements

Ouvrages08.talus enrochements
Ouvrages08.talus enrochementsOuvrages08.talus enrochements
Ouvrages08.talus enrochements


Dernier

Dernier (11)

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

CALENDRIER ET COMPTE RENDU REUNION DIRECTION
CALENDRIER ET COMPTE RENDU REUNION DIRECTIONCALENDRIER ET COMPTE RENDU REUNION DIRECTION
CALENDRIER ET COMPTE RENDU REUNION DIRECTION

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation


11- exemple-poutre

  • 1. Dimensionnement des poutres Exemple Conception de structures Automne 2012 R. Pleau École d’architecture, Université Laval
  • 2. 8 m 8 m 6 m 8 m 3 m poutre à dimensionner Définition du problème 2 La figure ci-dessus présente schématiquement la structure d’une petite salle d’exposition pour un musée à Québec. Le toit et le plancher sont construits avec un platelage de bois de 90 mm d’épaisseur qui repose sur une série de poutres et de poteaux en bois lamellé-collé. Le plancher est recouvert de dalles de pierre de 20 mm d’épaisseur et le toit est protégé par une membrane imperméable. Un mur-rideau en verre ceinture le bâtiment. On veut dimensionner les poutres qui soutiennent le plancher.
  • 4. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
  • 5. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2
  • 6. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2
  • 7. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2
  • 8. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2 PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2
  • 9. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2 PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2
  • 10. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2 PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2 Mécanique = 0,25 kN/m2
  • 11. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2 PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,3 kN/m2
  • 12. Estimation des charges mortes 3 TOIT Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Membrane imperméable = 0,3 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,05 kN/m2 PLANCHER Bois : 5,5 kN/m3 x 0,09 m = 0,5 kN/m2 Pierre : 27 kN/m3 x 0,02 m = 0,55 kN/m2 Mécanique = 0,25 kN/m2 wD = 1,3 kN/m2 MUR mur-rideau en verre : wD = 1,2 kN/m2
  • 14. Estimation des charges vives 4 TOIT Charge de neige à Québec wL = 3,8 kN/m2
  • 15. Estimation des charges vives 4 TOIT Charge de neige à Québec wL = 3,8 kN/m2 PLANCHER Charge d’utilisation (musée) wL = 4,8 kN/m2
  • 16. Calcul des charges majorées 5 w P 8 m 8 m 6 m
  • 17. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher
  • 18. Calcul des charges majorées 5 w P 8 m 8 m 6 m Plancher wF = 1,25 wD + 1,5 wL Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2
  • 19. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit
  • 20. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur
  • 21. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m
  • 22. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m wL = 4,8 kN/m2 x 4 m = 19,2 kN/m
  • 23. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m wL = 4,8 kN/m2 x 4 m = 19,2 kN/m P = charge de toit + charge de mur
  • 24. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m wL = 4,8 kN/m2 x 4 m = 19,2 kN/m P = charge de toit + charge de mur PF = (7 kN/m2 x 4 m x 3 m) + (1,5 kN/m2 x 3 m x 4 m) = 84 + 18 = 102 kN
  • 25. Calcul des charges majorées 5 w P 8 m 8 m 6 m wF = 1,25 wD + 1,5 wL = (1,25 x 1,3 kN/m2) + (1,5 x 4,8 kN/m2) = 8,8 kN/m2 Plancher Mur wF = 1,25 wD = (1,25 x 1,2 kN/m2) = 1,5 kN/m2 wF = 1,25 wD + 1,5 wL = (1,25 x 1,05 kN/m2) + (1,5 x 3,8 kN/m2) = 7 kN/m2 Toit w = charge de plancher + charge de mur wF = (8,8 kN/m2 x 4 m) + (1,5 kN/m2 x 3 m) = 35,2 + 4,5 = 39,7 kN/m wL = 4,8 kN/m2 x 4 m = 19,2 kN/m P = charge de toit + charge de mur PF = (7 kN/m2 x 4 m x 3 m) + (1,5 kN/m2 x 3 m x 4 m) = 84 + 18 = 102 kN PL = (3,8 kN/m2 x 4 m x 3 m) + 0 = 45,6 kN
  • 26. Diagramme des efforts internes 6 wF = 39,7 kN/m 8 m 8 m 6 m PF = 102 kN 161 kN 148 kN 667 kN 340
  • 27. Diagramme des efforts internes 6 wF = 39,7 kN/m 8 m 8 m 6 m PF = 102 kN 161 kN 148 kN 667 kN 103 V (kN) 340 -156 -326 160 340
  • 28. Diagramme des efforts internes 6 wF = 39,7 kN/m 8 m 8 m 6 m PF = 102 kN 161 kN 148 kN 667 kN 103 V (kN) 340 -156 -326 160 340 M (kN-m) 1326 325
  • 29. Choix d’un profilé 7 Profilé choisi: 265 x 1254 mm Vr = 349 kN > 340 kN Mr = 1599 kN-m > 1326 kN-m On remarque que, dans ce cas précis, le dimensionnement est gouverné par l’effort tranchant Propriétés géométriques A = 332 310 mm2 I = b d3 = 265 x 12543 12 12 = 43,5 x 109 mm4
  • 30. Vérification des déformations 8 wL = 19,2 kN/m 8 m 8 m 6 m PL = 45.6 kN △max = 24,3 mm < 25 mm O.K. 24,3 mm 2,7 mm 1,8 mm △adm = L/240 = 6000 mm /240 = 25 mm △
  • 31. et si on retirait l’appui central ? 9
  • 32. Résultats obtenus en supprimant un appui 10 1326 693 235 401 340 102 w 16 m 6 m P V (kN) M (kN-m) 235 741 △ (mm) 11,8 11,3
  • 33. et si on diminuait le porte-à-faux ? 11
  • 34. Résultats obtenus en réduisant le porte-à-faux 12 w P 9,5 m 9,5 m 3 m 1,5 7,8 9,8 484 299 319 45 221 205 102 223 △ (mm) V 153 171 (kN) M (kN-m)
  • 35. Choix d’un profilé 13 Profilé choisi: 265 x 798 mm Vr = 222 kN ≈ 223 kN Mr = 648 kN-m > 484 kN-m On remarque que le dimen-sionnement est toujours gouverné par l’effort tranchant Propriétés géométriques A = 211 470 mm2 I = b d3 = 265 x 7983 12 12 = 11,2 x 109 mm4 △max = 9,8 mm < 25 mm O.K.
  • 36. et si on choisissait des poutres en acier ? 14
  • 37. Choix d’un profilé en acier 15 Profilé choisi: W530x66 (W21x44) Vr = 927 kN > 223 kN Mr = 484 kN-m = 484 kN-m On remarque que, dans ce cas précis, le dimensionnement est largement gouverné par le moment fléchissant △max = 20,5 mm < 25 mm O.K.
  • 38. Comparaison bois vs acier 16 Acier W530x66 poids = 66 kg/m △max = 20,5 mm Bois 265x798 poids = 116 kg/m △max = 9,8 mm
