- 1. Présenté Par : AANZISAIDA CHARRADI NADA OKRICH NADIA Encadré par : Prof Rachid DKIOUAK
- 2.

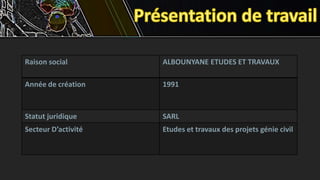

- 3. Raison social ALBOUNYANEETUDES ET TRAVAUX Année de création 1991 Statut juridique SARL Secteur D’activité Etudes et travaux des projets génie civil

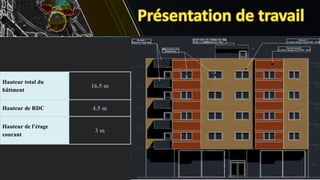

- 4. Hauteur total du bâtiment 16.5m Hauteur de RDC 4.5 m Hauteur de l’étage courant 3 m
- 6. 350 Kg/𝒎𝟑 deciment de classe CPJ325 400 L de sable de diamètre 0/4 mm 800 L de gravier de diamètre 15/25 mm 175L d’eau de gâchage
- 7. Le module d’élasticitélongitudinal de l’acier : Es=2*10⁵ MPa. Limite élastique de l’acier longitudinal: Fe=500 MPa. Coefficient de sécurité d’acier : γs= 1.15
- 8. Définition Rôleprincipal Type de fondation Choix de fondation

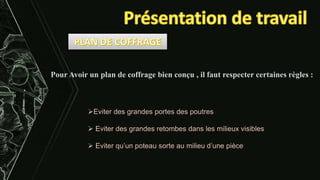

- 9. Pour Avoir unplan de coffrage bien conçu , il faut respecter certaines règles : Eviter des grandes portes des poutres Eviter des grandes retombes dans les milieux visibles Eviter qu’un poteau sorte au milieu d’une pièce

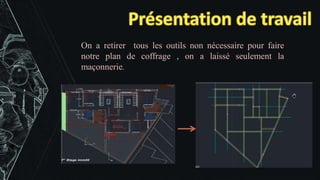

- 10. On a retirertous les outils non nécessaire pour faire notre plan de coffrage , on a laissé seulement la maçonnerie.

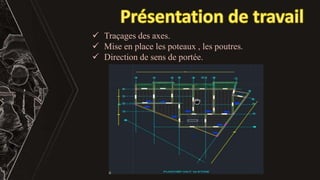

- 11. Traçages desaxes. Mise en place les poteaux , les poutres. Direction de sens de portée.

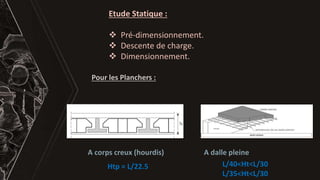

- 12. Etude Statique : Pré-dimensionnement. Descente de charge. Dimensionnement. Pour les Planchers : A corps creux (hourdis) A dalle pleine Htp = L/22.5 L/40<Ht<L/30 L/35<Ht<L/30

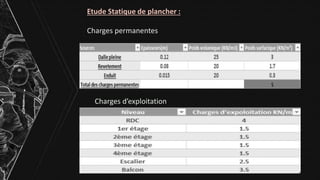

- 13. Etude Statique deplancher : Charges permanentes
- 14. Etude Statique deplancher : Charges permanentes Charges d’exploitation

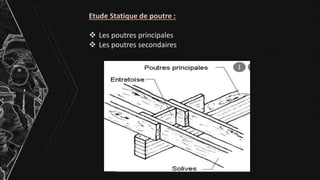

- 15. Etude Statique depoutre : Les poutres principales Les poutres secondaires

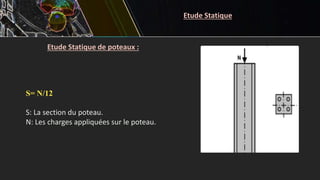

- 16. Etude Statique depoteaux : S= N/12 S: La section du poteau. N: Les charges appliquées sur le poteau. Etude Statique

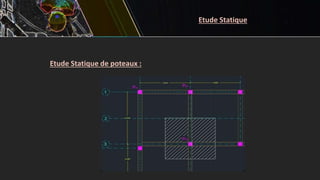

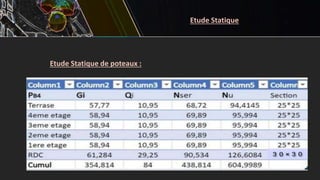

- 17. Etude Statique depoteaux : Etude Statique
- 18. Etude Statique depoteaux : Etude Statique

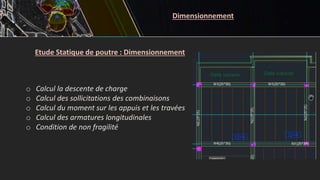

- 19. Etude Statique depoutre : Dimensionnement o Calcul la descente de charge o Calcul des sollicitations des combinaisons o Calcul du moment sur les appuis et les travées o Calcul des armatures longitudinales o Condition de non fragilité Dimensionnement

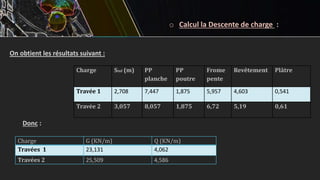

- 20. o Calcul laDescente de charge : On obtient les résultats suivant : Charge Sinf (m) PP planche PP poutre Frome pente Revêtement Plâtre Travée 1 2,708 7,447 1,875 5,957 4,603 0,541 Travée 2 3,057 8,057 1,875 6,72 5,19 0,61 Charge G (KN/m) Q (KN/m) Travées 1 23,131 4,062 Travées 2 25,509 4,586 Donc :
- 21. o Calcul dessollicitations des combinaisons : les relation des sollicitations des combinaisons : • ELU : Nu =1,35*G + 1,5*Q • ELS : Ns = G+Q Travées Travées 1 Travées 2 C-D Charge Déchargé Charge Déchargé Nu (kN/m) 37,319 31,226 41,316 34,437 Ns (KN/m) 27,193 23,131 30,095 25,509 Tableau 10 : les charges réelles de différentes travées
- 22. o Calcul dumoment sur les appuis : La relation de moment sur l’appui considérée est : obtient la resultant suivant pour l’appui B : Appui Moment en KN C-C C-D D-C - 45,41 KN/m - 41,72 KN - 41,65 KN Tel que le moment sur appui en A et C est null

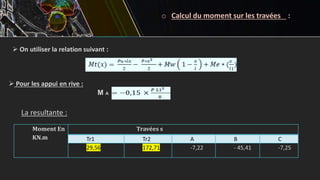

- 23. o Calcul dumoment sur les travées : ) On utiliser la relation suivant : Pour les appui en rive : M A Moment En KN.m Travées s Tr1 Tr2 A B C 29,56 172,71 -7,22 - 45,41 -7,25 La resultante :

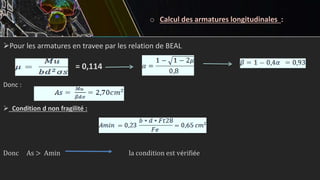

- 24. o Calcul desarmatures longitudinales : Pour les armatures en travee par les relation de BEAL = 0,114 Donc : Condition d non fragilité : Donc As > Amin la condition est vérifiée
- 25. Pour lesarmatures en appui par les relation de BEAL : α =0,034 Condition de non fragilité : La condition est non vérifiée on prend la valeur du Amin

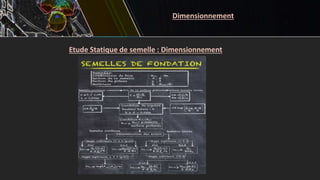

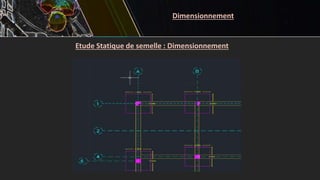

- 26. Etude Statique desemelle : Dimensionnement Dimensionnement
- 27. Etude Statique desemelle : Dimensionnement Dimensionnement

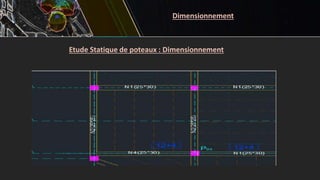

- 28. Etude Statique depoteaux : Dimensionnement Dimensionnement
- 29. Calcul d’armaturelongitudinal de poteau As = (Nu- (0,85 ×fc28×B)/γb) / (Fe/γs) Etude Statique de poteaux : Dimensionnement Calcul de la section théorique Ath= -0.78 cm² Calcul de la section minimale Amin = 4cm² Calcul d’armature transversal ∅T=6mm L’espacement 𝜌=18cm
- 30. Etude Statique debalcon : Dimensionnement Calcul de moment 𝑀𝑢 = 𝑞∗𝑙2 2 avec 𝑞 = 1.35 ∗ 𝐺 + 1.5 ∗ 𝑄 𝜇 = 𝑀𝑢 𝑏∗𝑑2∗𝜎𝑏 et la section d’acier se calcul ∶ 𝐴𝑠 = 𝑀𝑢 𝛽∗𝑑∗𝜎𝑠 Le balcon étudié Ferraillage de balcon Dimensionnement
- 31. • Hauteur d’escalier: H= 3/2 =1.5 m • Hauteur d’une marche : 14cm<h<19cm pour raison de security. h=17cm. • Le giron ou marche : g=30cm. • L’angle d’inclinaison : α = Arctan (h/g) =29.53⁰ • ... Etude Statique de escalier : Dimensionnement
- 32. G1=(e/cosα + Contremarche /2) ×25 +Revêtement= 7.80 KN/m² G2= e×25 +Revêtement= 5.18 KN/m² Mu = 1.35× {(G1×L1²)/8 - (G1-G2)×L2/2 } + (1.5×Q×L1²)/8= 9.2205 KN/m Etude Statique de escalier : Dimensionnement

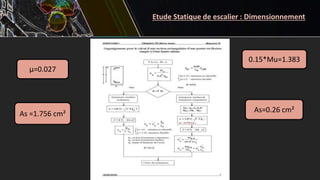

- 33. Etude Statique deescalier : Dimensionnement As=0.26 cm² μ=0.027 As =1.756 cm² 0.15*Mu=1.383

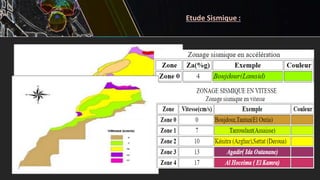

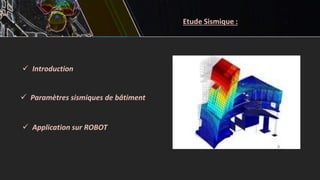

- 34. Etude Sismique : Paramètres sismiques de bâtiment Application sur ROBOT Introduction
- 35. Pourquoi on faitl’étude sismique ? Etude Sismique :

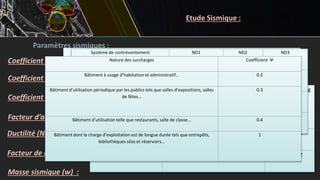

- 36. Paramètres sismiques : Coefficientd’accélération et de vitesse de la zone (A) : Coefficient d’importance ou de priorité ( I ) : Coefficient de site (S) : Facteur d’amplification dynamique (D) : Ductilité (ND) : Facteur de comportement (K) : Masse sismique (w) : Etude Sismique : CLASSE DE CONSTRUCTION` Coefficient I Classe I 1.3 Classe II 1.2 Classe III 1 Sites Nature du sol Coefficient (S) S1 Rocher de toute profondeur Sol ferme : épaisseur < 30 m 1.00 S2 Sols fermes : épaisseur > 30m Sols moyennement fermes : épaisseur < 30m 1.20 S3 Sols moyennement fermes : épaisseur > 15m Sols mous : épaisseur < 10m 1.40 Rapport des zones Za/Zv Période T T≤0.25 0.25≤T≤0.5 T≥0.5 1< 1.9 1.9 1.2/T⅔ 1= 2.5 -2.4*T+3.1 1> 3.5 -6.4*T+5.1 Classe de bâtiment Amax<0.1g 0.1g<Amax<0 .2g Amax>0.2g Classe I ND1 ND2 ND3 Classe II ND1 ND2 Système de contreventement ND1 ND2 ND3 Portique 2.0 3.5 5.0 Portique+voile 2.0 3.0 4.0 Voile 1.4 2.1 2.8 Nature des surcharges Coefficient Ψ Bâtiment à usage d’habitation et administratif… 0.2 Bâtiment d’utilisation périodique par les publics tels que salles d’expositions, salles de fêtes… 0.3 Bâtiment d’utilisation telle que restaurants, salle de classe… 0.4 Bâtiment dont la charge d’exploitation est de longue durée tels que entrepôts, bibliothèques silos et réservoirs… 1
- 37.

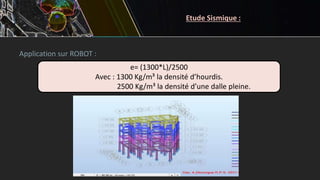

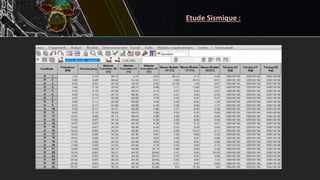

- 38. Etude Sismique : Applicationsur ROBOT : e= (1300*L)/2500 Avec : 1300 Kg/m³ la densité d’hourdis. 2500 Kg/m³ la densité d’une dalle pleine.
- 39. La zonesismique : ZONE 3 (Sismique forte) La zone d’accélération : Za = 14 La zone de vitesse : Zv = 13 cm/s La classe de construction : CLASSE III (Bâtiment ordinaire). Le coefficient de ductilité : ND1 K=2 (Portique en béton armé). Le coefficient de charge : Ψ=0.2 (Habitation) Le coefficient de site : S1 Nombre des Modes : 25 Etude Sismique :
- 40.
- 41. Etude Sismique : ∆g≤ 0.004 H

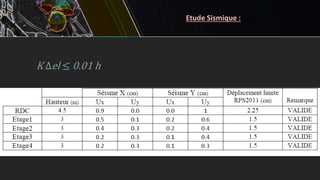

- 42. K ∆el ≤0.01 h Etude Sismique :
- 43. Conclusion Merci pour votreattention Président : Prof ALAOUI Examinateur : Prof MABSSOUT Encadrant : Prof DKIOUAK
