CHAPITRE 05 LA DESCENTE
DES CHARGES

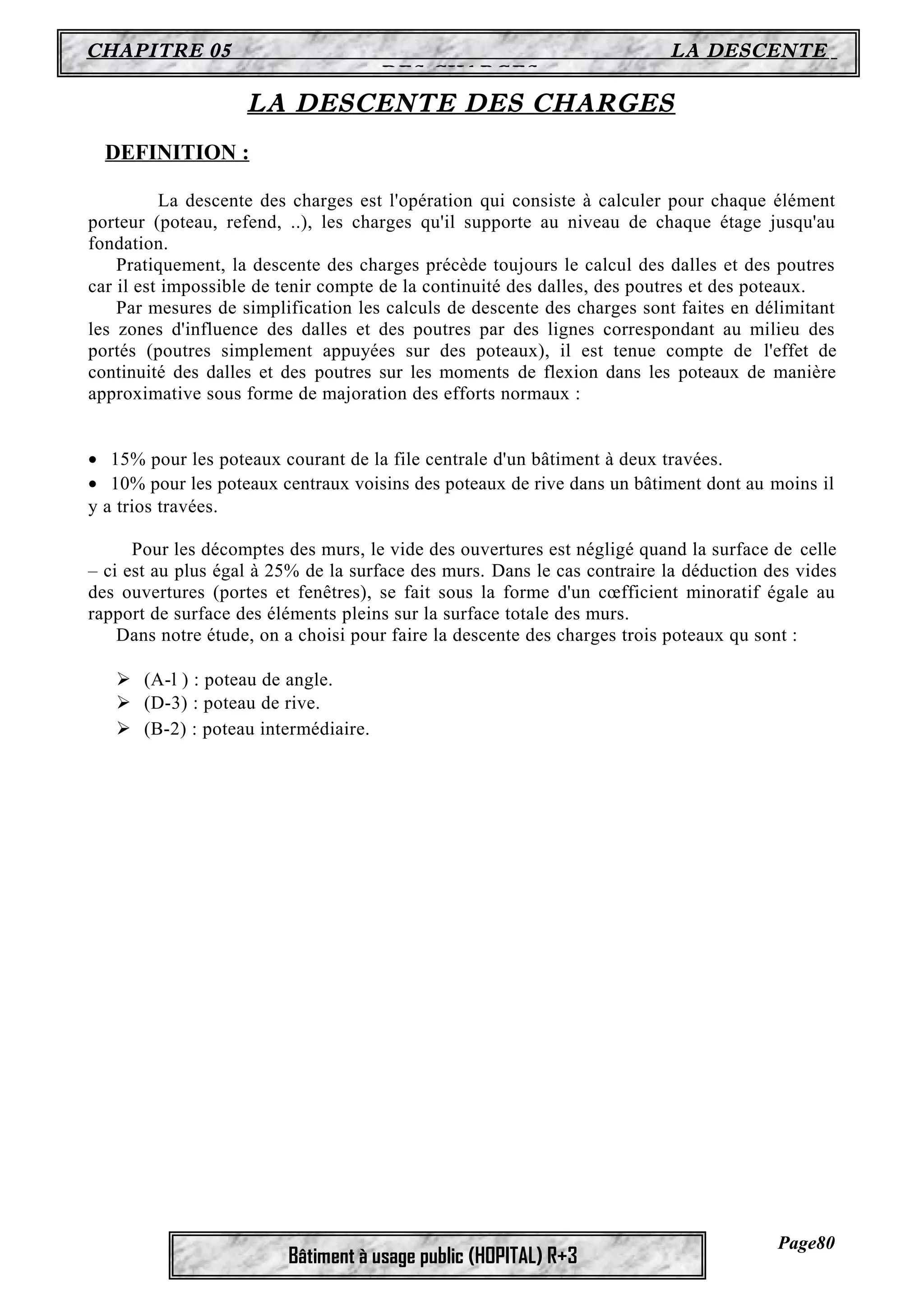

LA DESCENTE DES CHARGES
Bâtiment à usage public (HOPITAL) R+3
DEFINITION :
La descente des charges est l'opération qui consiste à calculer pour chaque élément
porteur (poteau, refend, ..), les charges qu'il supporte au niveau de chaque étage jusqu'au
fondation.
Pratiquement, la descente des charges précède toujours le calcul des dalles et des poutres
car il est impossible de tenir compte de la continuité des dalles, des poutres et des poteaux.
Par mesures de simplification les calculs de descente des charges sont faites en délimitant
les zones d'influence des dalles et des poutres par des lignes correspondant au milieu des
portés (poutres simplement appuyées sur des poteaux), il est tenue compte de l'effet de
continuité des dalles et des poutres sur les moments de flexion dans les poteaux de manière
approximative sous forme de majoration des efforts normaux :
· 15% pour les poteaux courant de la file centrale d'un bâtiment à deux travées.
· 10% pour les poteaux centraux voisins des poteaux de rive dans un bâtiment dont au moins il
y a trios travées.
Pour les décomptes des murs, le vide des ouvertures est négligé quand la surface de celle
– ci est au plus égal à 25% de la surface des murs. Dans le cas contraire la déduction des vides
des ouvertures (portes et fenêtres), se fait sous la forme d'un coefficient minoratif égale au
rapport de surface des éléments pleins sur la surface totale des murs.
Dans notre étude, on a choisi pour faire la descente des charges trois poteaux qu sont :
 (A-l ) : poteau de angle.
 (D-3) : poteau de rive.
 (B-2) : poteau intermédiaire.
Page80
CHAPITRE 05 LA DESCENTE
DES CHARGES
3éme.ETAG
E
2éme.ETAG
E
1ere.ETAGE
R.D.C
4 4
5 5
6 6
Bâtiment à usage public (HOPITAL) R+3
Page81
Vide
sanitaire
1 1
2 2
3 3
7 7
8 8
9
9
10 10
1,10
30
3,05
1,60 40
70
3,60
3,60
3,60
3,60
2,50

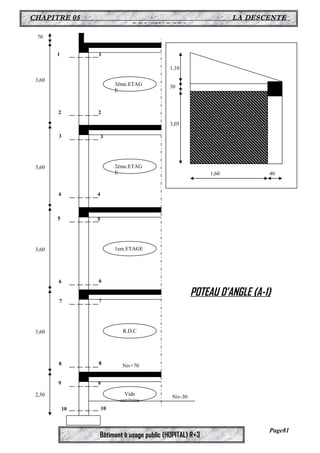

POTEAU D’ANGLE (A-1)
Niv+70
Niv-30
CHAPITRE 05 LA DESCENTE
DES CHARGES
3éme.ETAG
E
2éme.ETAG
E
1ere.ETAGE
R.D.C
4 4
5 5
6 6
Bâtiment à usage public (HOPITAL) R+3
Page82
Vide
sanitaire
1 1
2 2
3 3
7 7
8 8
9
9
10 10
1,60
40
1,60
3,05 30
3,60
3,60
3,60
3,60
2,50

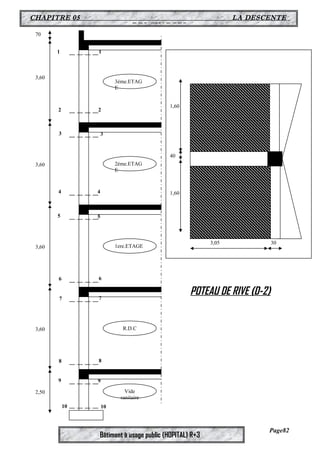

POTEAU DE RIVE (D-2)
70
CHAPITRE 05 LA DESCENTE
DES CHARGES
3éme.ETAG
E
2éme.ETAG
E
1ere.ETAGE
R.D.C
4 4
5 5
6 6
Bâtiment à usage public (HOPITAL) R+3
Page83
Vide
sanitaire
1 1
2 2
3 3
7 7
8 8
9
9
10 10
3,05
30
1,00
1,60 40 1,60
3,60
3,60
3,60
3,60
2,50

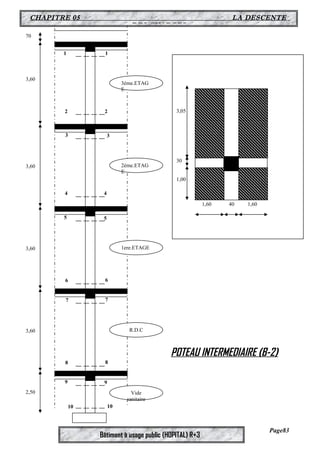

POTEAU INTERMEDIAIRE (B-2)
70
CHAPITRE 05 LA DESCENTE
DES CHARGES

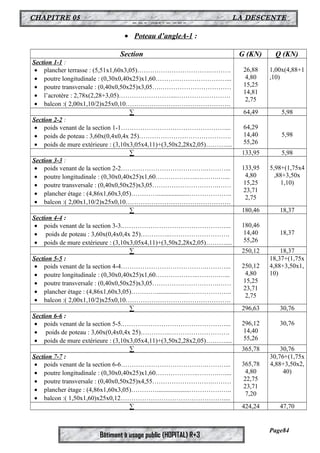

· Poteau d’angleA-1 :
Section G (KN) Q (KN)
Section 1-1 :
· plancher terrasse : (5,51x1,60x3,05)…………………………….……….
· poutre longitudinale : (0,30x0,40x25)x1,60……………………………...
· poutre transversale : (0,40x0,50x25)x3,05….……………………………
· l’acrotère : 2,78x(2,28+3,05)……………………....…………………….
· balcon :( 2,00x1,10/2)x25x0,10………………………………………….
Bâtiment à usage public (HOPITAL) R+3
26,88
4,80
15,25
14,81
2,75
1,00x(4,88+1
,10)
Σ 64,49 5,98
Section 2-2 :
· poids venant de la section 1-1…………………………………………....
· poids de poteau : 3,60x(0,4x0,4x 25)…………………………………….
· poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)………....
64,29
14,40
55,26
5,98
Σ 133,95 5,98
Section 3-3 :
· poids venant de la section 2-2………………………………….………...
· poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…...
· poutre transversale : (0,40x0,50x25)x3,05………………………….……
· plancher étage : (4,86x1,60x3,05)…………....................………………..
· balcon :( 2,00x1,10/2)x25x0,10………………………………………….
133,95
4,80
15,25
23,71
2,75
5,98+(1,75x4
,88+3,50x
1,10)
Σ 180,46 18,37
Section 4-4 :
· poids venant de la section 3-3.…………………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..……………………….
· poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)………....
180,46
14,40
55,26
18,37
Σ 250,12 18,37
Section 5-5 :
· poids venant de la section 4-4………………………………….………...
· poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…...
· poutre transversale : (0,40x0,50x25)x3,05………………………….……
· plancher étage : (4,86x1,60x3,05)…………....................………………..
· balcon :( 2,00x1,10/2)x25x0,10………………………………………….
250,12
4,80
15,25
23,71
2,75
18,37+(1,75x
4,88+3,50x1,
10)
Σ 296,63 30,76
Section 6-6 :
· poids venant de la section 5-5.…………………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..……………………….
· poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)………....
296,12
14,40
55,26
30,76
Σ 365,78 30,76
Section 7-7 :
· poids venant de la section 6-6………………………………….………...
· poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…....
· poutre transversale : (0,40x0,50x25)x4,55……………………….………
· plancher étage : (4,86x1,60x3,05)…………....................………………..
· balcon :( 1,50x1,60)x25x0,12…………………………………………....
365,78
4,80
22,75
23,71
7,20
30,76+(1,75x
4,88+3,50x2,
40)
Σ 424,24 47,70
Page84
CHAPITRE 05 LA DESCENTE
DES CHARGES

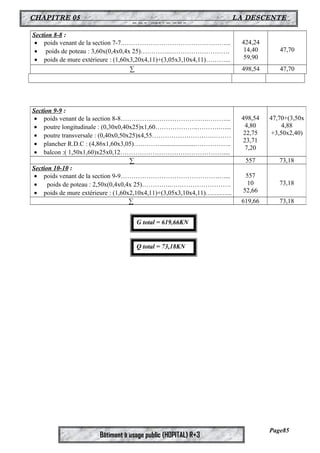

Section 8-8 :
· poids venant de la section 7-7.…………………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..……………………….
· poids de mure extérieure : (1,60x3,20x4,11)+(3,05x3,10x4,11)………...
Bâtiment à usage public (HOPITAL) R+3
424,24
14,40
59,90
47,70
Σ 498,54 47,70
Section 9-9 :
· poids venant de la section 8-8………………………………….………...
· poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…....
· poutre transversale : (0,40x0,50x25)x4,55……………………….………
· plancher R.D.C : (4,86x1,60x3,05)…………......................……………..
· balcon :( 1,50x1,60)x25x0,12…………………………………………....
498,54
4,80
22,75
23,71
7,20
47,70+(3,50x
4,88
+3,50x2,40)
Σ 557 73,18
Section 10-10 :
· poids venant de la section 9-9……………………………………….…...
· poids de poteau : 2,50x(0,4x0,4x 25)…………..……………………….
· poids de mure extérieure : (1,60x2,10x4,11)+(3,05x3,10x4,11)…….…...
557
10
52,66
73,18
Σ 619,66 73,18
Page85
G total = 619,66KN
Q total = 73,18KN
CHAPITRE 05 LA DESCENTE
DES CHARGES

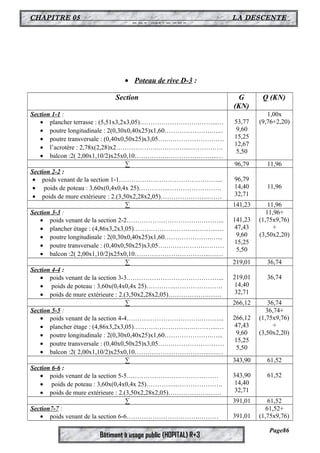

· Poteau de rive D-3 :
Section G
Bâtiment à usage public (HOPITAL) R+3
(KN)
Q (KN)
Section 1-1 :
· plancher terrasse : (5,51x3,2x3,05)……………………….……...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…...
· poutre transversale : (0,40x0,50x25)x3,05….………………………
· l’acrotère : 2,78x(2,28)x2………………..…………...…………….
· balcon :2( 2,00x1,10/2)x25x0,10…………….…………………..…
53,77
9,60
15,25
12,67
5,50
1,00x
(9,76+2,20)
Σ 96,79 11,96
Section 2-2 :
· poids venant de la section 1-1.………………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………….
· poids de mure extérieure : 2.(3,50x2,28x2,05)…………………..……
96,79
14,40
32,71
11,96
Σ 141,23 11,96
Section 3-3 :
· poids venant de la section 2-2…………………………….………...
· plancher étage : (4,86x3,2x3,05)……………………….………...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…...
· poutre transversale : (0,40x0,50x25)x3,05….………………………
· balcon :2( 2,00x1,10/2)x25x0,10……………………………..….…
141,23
47,43
9,60
15,25
5,50
11,96+
(1,75x9,76)
+
(3,50x2,20)
Σ 219,01 36,74
Section 4-4 :
· poids venant de la section 3-3.……………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….
· poids de mure extérieure : 2.(3,50x2,28x2,05)……………….……
219,01
14,40
32,71
36,74
Σ 266,12 36,74
Section 5-5 :
· poids venant de la section 4-4…………………………….………...
· plancher étage : (4,86x3,2x3,05)……………………….………...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…...
· poutre transversale : (0,40x0,50x25)x3,05….………………………
· balcon :2( 2,00x1,10/2)x25x0,10……………………………..….…
266,12
47,43
9,60
15,25
5,50
36,74+
(1,75x9,76)
+
(3,50x2,20)
Σ 343,90 61,52
Section 6-6 :
· poids venant de la section 5-5.……………………………………
· poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….
· poids de mure extérieure : 2.(3,50x2,28x2,05)……………….……
343,90
14,40
32,71
61,52
Σ 391,01 61,52
Section7-7 :
· poids venant de la section 6-6…………………………….……… 391,01
61,52+
(1,75x9,76)
Page86
CHAPITRE 05 LA DESCENTE
DES CHARGES

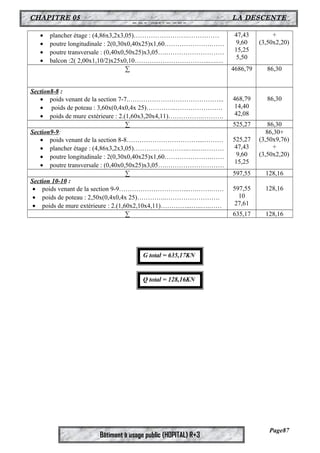

· plancher étage : (4,86x3,2x3,05)…………………….……………
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….……
· poutre transversale : (0,40x0,50x25)x3,05….………………………
· balcon :2( 2,00x1,10/2)x25x0,10……………………………..….…
Bâtiment à usage public (HOPITAL) R+3
47,43
9,60
15,25
5,50
+
(3,50x2,20)
Σ 4686,79 86,30
Section8-8 :
· poids venant de la section 7-7.……………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….
· poids de mure extérieure : 2.(1,60x3,20x4,11)…………….……….
468,79
14,40
42,08
86,30
Σ 525,27 86,30
Section9-9:
· poids venant de la section 8-8……………………………....………
· plancher étage : (4,86x3,2x3,05)…………………….…..….………
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….……
· poutre transversale : (0,40x0,50x25)x3,05….………………………
525,27
47,43
9,60
15,25
86,30+
(3,50x9,76)
+
(3,50x2,20)
Σ 597,55 128,16
Section 10-10 :
· poids venant de la section 9-9…………………………...….…….……
· poids de poteau : 2,50x(0,4x0,4x 25)…………..…………………….
· poids de mure extérieure : 2.(1,60x2,10x4,11)…………...…..….……
597,55
10
27,61
128,16
Σ 635,17 128,16
Page87
G total = 635,17KN
Q total = 128,16KN
CHAPITRE 05 LA DESCENTE
DES CHARGES

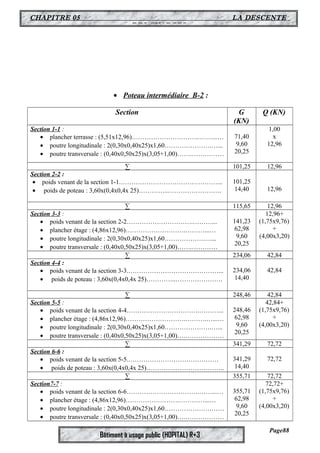

· Poteau intermédiaire B-2 :
Section G
Bâtiment à usage public (HOPITAL) R+3
(KN)
Q (KN)
Section 1-1 :
· plancher terrasse : (5,51x12,96)…………………………..……...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…...
· poutre transversale : (0,40x0,50x25)x(3,05+1,00)…….……………
71,40
9,60
20,25
1,00
x
12,96
Σ 101,25 12,96
Section 2-2 :
· poids venant de la section 1-1.………………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………….
101,25
14,40 12,96
Σ 115,65 12,96
Section 3-3 :
· poids venant de la section 2-2………………………….………...
· plancher étage : (4,86x12,96)……………………….………...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60……………….…...
· poutre transversale : (0,40x0,50x25)x(3,05+1,00)…….…………
141,23
62,98
9,60
20,25
12,96+
(1,75x9,76)
+
(4,00x3,20)
Σ 234,06 42,84
Section 4-4 :
· poids venant de la section 3-3.……………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….
234,06
14,40
42,84
Σ 248,46 42,84
Section 5-5 :
· poids venant de la section 4-4…………………………….………...
· plancher étage : (4,86x12,96)……………………….……….…...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…...
· poutre transversale : (0,40x0,50x25)x(3,05+1,00)….………………
248,46
62,98
9,60
20,25
42,84+
(1,75x9,76)
+
(4,00x3,20)
Σ 341,29 72,72
Section 6-6 :
· poids venant de la section 5-5.……………………………………
· poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………..
341,29
14,40
72,72
Σ 355,71 72,72
Section7-7 :
· poids venant de la section 6-6…………………………….……...…
· plancher étage : (4,86x12,96)…………………….…………...…
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….……
· poutre transversale : (0,40x0,50x25)x(3,05+1,00)….………………
355,71
62,98
9,60
20,25
72,72+
(1,75x9,76)
+
(4,00x3,20)
Page88
CHAPITRE 05 LA DESCENTE
DES CHARGES
Σ 448,48 102,60
946310
´ = 60583,22mm² = 605,83cm²
Bâtiment à usage public (HOPITAL) R+3

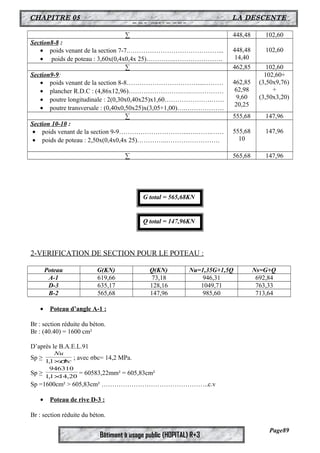

Section8-8 :
· poids venant de la section 7-7.……………………………………...
· poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….
448,48
14,40
102,60
Σ 462,85 102,60
Section9-9:
· poids venant de la section 8-8……………………………....………
· plancher R.D.C : (4,86x12,96)…………………….….….…………
· poutre longitudinale : 2(0,30x0,40x25)x1,60………………….……
· poutre transversale : (0,40x0,50x25)x(3,05+1,00)….………………
462,85
62,98
9,60
20,25
102,60+
(3,50x9,76)
+
(3,50x3,20)
Σ 555,68 147,96
Section 10-10 :
· poids venant de la section 9-9…………………………...….…….……
· poids de poteau : 2,50x(0,4x0,4x 25)…………..…………………….
555,68
10
147,96
Σ 565,68 147,96
2-VERIFICATION DE SECTION POUR LE POTEAU :
Poteau G(KN) Q(KN) Nu=1,35G+1,5Q Ns=G+Q
A-1 619,66 73,18 946,31 692,84
D-3 635,17 128,16 1049,71 763,33
B-2 565,68 147,96 985,60 713,64
· Poteau d’angle A-1 :
Br : section réduite du béton.
Br : (40.40) = 1600 cm²
D’après le B.A.E.L.91
Nu
Sp ≥ bc
1,1´s ; avec σbc= 14,2 MPa.
Sp ≥ 1,1 14,20
Sp =1600cm² > 605,83cm² …………………………………………..c.v
· Poteau de rive D-3 :
Br : section réduite du béton.
Page89
G total = 565,68KN
Q total = 147,96KN
CHAPITRE 05 LA DESCENTE
DES CHARGES
1049710
´ = 67202,94mm² = 672,02cm²
3,46´Lf = 40
Bâtiment à usage public (HOPITAL) R+3

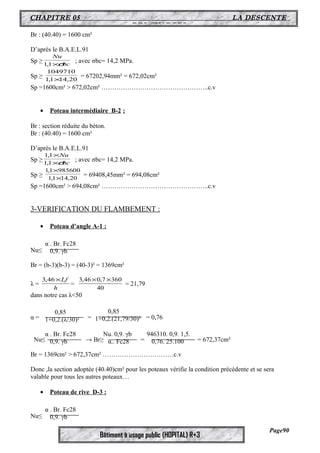

Br : (40.40) = 1600 cm²
D’après le B.A.E.L.91
Nu
Sp ≥ bc
1,1´s ; avec σbc= 14,2 MPa.
Sp ≥ 1,1 14,20
Sp =1600cm² > 672,02cm² …………………………………………..c.v
· Poteau intermédiaire B-2 :
Br : section réduite du béton.
Br : (40.40) = 1600 cm²
D’après le B.A.E.L.91
1,1
´
Nu
Sp ≥ 1,1
´s
bc
; avec σbc= 14,2 MPa.
´
1,1 985600
Sp ≥ 1,1 ´
14,20
= 69408,45mm² = 694,08cm²
Sp =1600cm² > 694,08cm² …………………………………………..c.v
3-VERIFICATION DU FLAMBEMENT :
· Poteau d’angle A-1 :
Nu≤
Br = (b-3)(b-3) = (40-3)² = 1369cm²
λ = h
3,46´0,7´360 = 21,79
dans notre cas λ<50
α = = = 0,76
Nu≤ → Br≥ = = 672,37cm²
Br = 1369cm² > 672,37cm² ……………………………c.v
Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera
valable pour tous les autres poteaux…
· Poteau de rive D-3 :
Nu≤
Page90
α . Br. Fc28
0,9. γb
0,85
1+0,2.(λ/30)²
0,85
1+0,2.(21,79/30)²
α . Br. Fc28
0,9. γb
Nu. 0,9. γb
α.. Fc28
946310. 0,9. 1,5.
0,76. 25.100
α . Br. Fc28
0,9. γb
CHAPITRE 05 LA DESCENTE
DES CHARGES

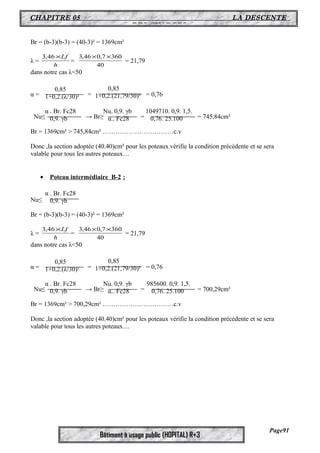

Br = (b-3)(b-3) = (40-3)² = 1369cm²
3,46´Lf = 40
3,46´Lf = 40
Bâtiment à usage public (HOPITAL) R+3
λ = h
3,46´0,7´360 = 21,79
dans notre cas λ<50
α = = = 0,76
Nu≤ → Br≥ = = 745,84cm²
Br = 1369cm² > 745,84cm² ……………………………c.v
Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera
valable pour tous les autres poteaux…
· Poteau intermédiaire B-2 :
Nu≤
Br = (b-3)(b-3) = (40-3)² = 1369cm²
λ = h
3,46´0,7´360 = 21,79
dans notre cas λ<50
α = = = 0,76
Nu≤ → Br≥ = = 700,29cm²
Br = 1369cm² > 700,29cm² ……………………………c.v
Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera
valable pour tous les autres poteaux…
Page91
0,85
1+0,2.(λ/30)²
0,85
1+0,2.(21,79/30)²
α . Br. Fc28
0,9. γb
Nu. 0,9. γb
α.. Fc28
1049710. 0,9. 1,5.
0,76. 25.100
α . Br. Fc28
0,9. γb
0,85
1+0,2.(λ/30)²
0,85
1+0,2.(21,79/30)²
α . Br. Fc28
0,9. γb
Nu. 0,9. γb
α.. Fc28
985600. 0,9. 1,5.
0,76. 25.100
CHAPITRE 05 LA DESCENTE
DES CHARGES
Bâtiment à usage public (HOPITAL) R+3
Page92

Contenu connexe

Tendances

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les ContreventementsArchi Guelma

Hypothèses de calcul
Hypothèses de calcul Hypothèses de calcul
Hypothèses de calcul Zahir Hadji

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chausséeadel213

charpante metalique 3 4-potelets
charpante metalique 3 4-poteletscharpante metalique 3 4-potelets
charpante metalique 3 4-poteletsmassinissachilla

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreNassima Bougteb 🏗

cours les voiles
cours les voilescours les voiles
cours les voilesgncmohamed

Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2Quang Huy Nguyen

Dalles 01. méthode des bandes
Dalles 01. méthode des bandesDalles 01. méthode des bandes
Dalles 01. méthode des bandesSami Sahli

Chapitre iii application pratique 1
Chapitre iii application pratique 1Chapitre iii application pratique 1
Chapitre iii application pratique 1felfoula Rossa

Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductilesDimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductilesChakir ZAKARIAE

rapport de stage ouvier génie civil
rapport de stage ouvier génie civilrapport de stage ouvier génie civil
rapport de stage ouvier génie civilaladin brinsi

SBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementationSBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementationMarwan Sadek

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSMarwan Sadek

Calcul de dalot
Calcul de dalotCalcul de dalot
Calcul de dalotlimmoud

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Quang Huy Nguyen

PPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptxPPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptxNadaCharradi2


Tendances (20)

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les Contreventements

Hypothèses de calcul
Hypothèses de calcul Hypothèses de calcul
Hypothèses de calcul

Matériaux de chaussée
Matériaux de chausséeMatériaux de chaussée
Matériaux de chaussée

charpante metalique 3 4-potelets
charpante metalique 3 4-poteletscharpante metalique 3 4-potelets
charpante metalique 3 4-potelets

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutre

cours les voiles
cours les voilescours les voiles
cours les voiles

12- poteaux
12- poteaux12- poteaux
12- poteaux

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants

Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2

Dalles 01. méthode des bandes
Dalles 01. méthode des bandesDalles 01. méthode des bandes
Dalles 01. méthode des bandes

Rdm v3.8
Rdm v3.8Rdm v3.8
Rdm v3.8

Chapitre iii application pratique 1
Chapitre iii application pratique 1Chapitre iii application pratique 1
Chapitre iii application pratique 1

Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductilesDimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles
Dimensionnement d’un bâtiment de 6 étages avec murs de contreventements ductiles

rapport de stage ouvier génie civil
rapport de stage ouvier génie civilrapport de stage ouvier génie civil
rapport de stage ouvier génie civil

SBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementationSBA1 - EC2 - Chap 2 - Evolution - réglementation
SBA1 - EC2 - Chap 2 - Evolution - réglementation

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELS

Calcul de dalot
Calcul de dalotCalcul de dalot
Calcul de dalot

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

20100622 05 ba_plumier_degee
20100622 05 ba_plumier_degee20100622 05 ba_plumier_degee
20100622 05 ba_plumier_degee

PPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptxPPT dimensionnement de R+4.pptx
PPT dimensionnement de R+4.pptx


En vedette

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-chargesrabahrabah

Rapport Dimensionnement BA
Rapport Dimensionnement BARapport Dimensionnement BA
Rapport Dimensionnement BAClément Lay

Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmc
Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmcDescente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmc
Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmcHani sami joga

Les fondations
Les fondationsLes fondations
Les fondationsSaid Baazi

Présentation1
Présentation1Présentation1
Présentation1Paul Daou

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)Aissa Ouai

Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxy
Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxyCalcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxy
Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxyHani sami joga

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appuirichardpleau

Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)Paky Maiga

Rapport finale_ corrections R.Bodet
Rapport finale_ corrections R.BodetRapport finale_ corrections R.Bodet
Rapport finale_ corrections R.BodetPaul Daou

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersAnas Tijani Modar

Terrassement - calcul de volume
Terrassement - calcul de volume Terrassement - calcul de volume
Terrassement - calcul de volume Abdessadek ELASRI

Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUz
Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUzExercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUz
Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUzHani sami joga

Manuel de l'étude de prix
Manuel de l'étude de prixManuel de l'étude de prix
Manuel de l'étude de prixGENICIMO

Devis descriptif-duplex
Devis descriptif-duplexDevis descriptif-duplex
Devis descriptif-duplexm.a bensaaoud

Cour i metre et dessin de batiment
Cour i metre et dessin de batimentCour i metre et dessin de batiment
Cour i metre et dessin de batimentm.a bensaaoud

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutrerichardpleau


En vedette (20)

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Rapport Dimensionnement BA
Rapport Dimensionnement BARapport Dimensionnement BA
Rapport Dimensionnement BA

Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmc
Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmcDescente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmc
Descente de charge - Calcul en excel - télécharger ici http://goo.gl/QlXzmc

8 poutres
8 poutres8 poutres
8 poutres

Les fondations
Les fondationsLes fondations
Les fondations

Présentation1
Présentation1Présentation1
Présentation1

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)

Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxy
Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxyCalcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxy
Calcul descente de charge avec excel - télécharger : http://bit.ly/2NsXxxy

Fondation..
Fondation..Fondation..
Fondation..

Fondations 02
Fondations 02Fondations 02
Fondations 02

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui

Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)

Rapport finale_ corrections R.Bodet
Rapport finale_ corrections R.BodetRapport finale_ corrections R.Bodet
Rapport finale_ corrections R.Bodet

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiers

Terrassement - calcul de volume
Terrassement - calcul de volume Terrassement - calcul de volume
Terrassement - calcul de volume

Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUz
Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUzExercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUz
Exercice corrigé en Bael - télécharger ici : http://goo.gl/6sYhUz

Manuel de l'étude de prix
Manuel de l'étude de prixManuel de l'étude de prix
Manuel de l'étude de prix

Devis descriptif-duplex
Devis descriptif-duplexDevis descriptif-duplex
Devis descriptif-duplex

Cour i metre et dessin de batiment
Cour i metre et dessin de batimentCour i metre et dessin de batiment
Cour i metre et dessin de batiment

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutre


Similaire à Chapitre 05 la descant des charges

Chapitre 2- Poteaux en compression simple.pptx
Chapitre 2- Poteaux en compression simple.pptxChapitre 2- Poteaux en compression simple.pptx
Chapitre 2- Poteaux en compression simple.pptxhichamamraouivrd

La Soutenace
La SoutenaceLa Soutenace
La SoutenaceDavid Sar

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques Ramin Samadi

Td dimensionnenemt d'arbre
Td dimensionnenemt d'arbreTd dimensionnenemt d'arbre
Td dimensionnenemt d'arbreYoussef Trimech

Chapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.finiChapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.finiSara TACHOUA

Document-élève-Boite-de-vitesse222.pdf
Document-élève-Boite-de-vitesse222.pdfDocument-élève-Boite-de-vitesse222.pdf
Document-élève-Boite-de-vitesse222.pdfFAZAIFERYEL

57277345 cours-matlab
57277345 cours-matlab57277345 cours-matlab
57277345 cours-matlabgeniem1

Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés Hani sami joga

Chapitre iii cara geo.fini
Chapitre iii cara geo.finiChapitre iii cara geo.fini
Chapitre iii cara geo.finiSara TACHOUA

Dynamic modelling 3 d and determination of the global matrices mass and sti...
Dynamic modelling 3 d  and determination  of the global matrices mass and sti...Dynamic modelling 3 d  and determination  of the global matrices mass and sti...
Dynamic modelling 3 d and determination of the global matrices mass and sti...ISET Kasserine

4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topoFallou Diouf

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Moussa Alain K. GLELE


Similaire à Chapitre 05 la descant des charges (20)

Chapitre 2- Poteaux en compression simple.pptx
Chapitre 2- Poteaux en compression simple.pptxChapitre 2- Poteaux en compression simple.pptx
Chapitre 2- Poteaux en compression simple.pptx

14 poteau-1
14 poteau-114 poteau-1
14 poteau-1

Cahier Meca 4ST
Cahier Meca 4STCahier Meca 4ST
Cahier Meca 4ST

La Soutenace
La SoutenaceLa Soutenace
La Soutenace

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques

Etude d'une dalle
Etude d'une dalleEtude d'une dalle
Etude d'une dalle

Mécanique des-sols4
Mécanique des-sols4Mécanique des-sols4
Mécanique des-sols4

Td dimensionnenemt d'arbre
Td dimensionnenemt d'arbreTd dimensionnenemt d'arbre
Td dimensionnenemt d'arbre

Chapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.finiChapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.fini

Document-élève-Boite-de-vitesse222.pdf
Document-élève-Boite-de-vitesse222.pdfDocument-élève-Boite-de-vitesse222.pdf
Document-élève-Boite-de-vitesse222.pdf

57277345 cours-matlab
57277345 cours-matlab57277345 cours-matlab
57277345 cours-matlab

TD 1.pdf
TD 1.pdfTD 1.pdf
TD 1.pdf

04 cours matrices_suites
04 cours matrices_suites04 cours matrices_suites
04 cours matrices_suites

Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2

Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés Mécanique des structures et RDM - Exercices corrigés
Mécanique des structures et RDM - Exercices corrigés

Chapitre iii cara geo.fini
Chapitre iii cara geo.finiChapitre iii cara geo.fini
Chapitre iii cara geo.fini

05 gamme
05 gamme05 gamme
05 gamme

Dynamic modelling 3 d and determination of the global matrices mass and sti...
Dynamic modelling 3 d  and determination  of the global matrices mass and sti...Dynamic modelling 3 d  and determination  of the global matrices mass and sti...
Dynamic modelling 3 d and determination of the global matrices mass and sti...

4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo4 exercices sur les rappels mathématiques utiles en topo
4 exercices sur les rappels mathématiques utiles en topo

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]


Chapitre 05 la descant des charges

  • 1. CHAPITRE 05 LA DESCENTE DES CHARGES LA DESCENTE DES CHARGES Bâtiment à usage public (HOPITAL) R+3 DEFINITION : La descente des charges est l'opération qui consiste à calculer pour chaque élément porteur (poteau, refend, ..), les charges qu'il supporte au niveau de chaque étage jusqu'au fondation. Pratiquement, la descente des charges précède toujours le calcul des dalles et des poutres car il est impossible de tenir compte de la continuité des dalles, des poutres et des poteaux. Par mesures de simplification les calculs de descente des charges sont faites en délimitant les zones d'influence des dalles et des poutres par des lignes correspondant au milieu des portés (poutres simplement appuyées sur des poteaux), il est tenue compte de l'effet de continuité des dalles et des poutres sur les moments de flexion dans les poteaux de manière approximative sous forme de majoration des efforts normaux : · 15% pour les poteaux courant de la file centrale d'un bâtiment à deux travées. · 10% pour les poteaux centraux voisins des poteaux de rive dans un bâtiment dont au moins il y a trios travées. Pour les décomptes des murs, le vide des ouvertures est négligé quand la surface de celle – ci est au plus égal à 25% de la surface des murs. Dans le cas contraire la déduction des vides des ouvertures (portes et fenêtres), se fait sous la forme d'un coefficient minoratif égale au rapport de surface des éléments pleins sur la surface totale des murs. Dans notre étude, on a choisi pour faire la descente des charges trois poteaux qu sont :  (A-l ) : poteau de angle.  (D-3) : poteau de rive.  (B-2) : poteau intermédiaire. Page80
  • 2. CHAPITRE 05 LA DESCENTE DES CHARGES 3éme.ETAG E 2éme.ETAG E 1ere.ETAGE R.D.C 4 4 5 5 6 6 Bâtiment à usage public (HOPITAL) R+3 Page81 Vide sanitaire 1 1 2 2 3 3 7 7 8 8 9 9 10 10 1,10 30 3,05 1,60 40 70 3,60 3,60 3,60 3,60 2,50 POTEAU D’ANGLE (A-1) Niv+70 Niv-30
  • 3. CHAPITRE 05 LA DESCENTE DES CHARGES 3éme.ETAG E 2éme.ETAG E 1ere.ETAGE R.D.C 4 4 5 5 6 6 Bâtiment à usage public (HOPITAL) R+3 Page82 Vide sanitaire 1 1 2 2 3 3 7 7 8 8 9 9 10 10 1,60 40 1,60 3,05 30 3,60 3,60 3,60 3,60 2,50 POTEAU DE RIVE (D-2) 70
  • 4. CHAPITRE 05 LA DESCENTE DES CHARGES 3éme.ETAG E 2éme.ETAG E 1ere.ETAGE R.D.C 4 4 5 5 6 6 Bâtiment à usage public (HOPITAL) R+3 Page83 Vide sanitaire 1 1 2 2 3 3 7 7 8 8 9 9 10 10 3,05 30 1,00 1,60 40 1,60 3,60 3,60 3,60 3,60 2,50 POTEAU INTERMEDIAIRE (B-2) 70
  • 5. CHAPITRE 05 LA DESCENTE DES CHARGES · Poteau d’angleA-1 : Section G (KN) Q (KN) Section 1-1 : · plancher terrasse : (5,51x1,60x3,05)…………………………….………. · poutre longitudinale : (0,30x0,40x25)x1,60……………………………... · poutre transversale : (0,40x0,50x25)x3,05….…………………………… · l’acrotère : 2,78x(2,28+3,05)……………………....……………………. · balcon :( 2,00x1,10/2)x25x0,10…………………………………………. Bâtiment à usage public (HOPITAL) R+3 26,88 4,80 15,25 14,81 2,75 1,00x(4,88+1 ,10) Σ 64,49 5,98 Section 2-2 : · poids venant de la section 1-1………………………………………….... · poids de poteau : 3,60x(0,4x0,4x 25)……………………………………. · poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)……….... 64,29 14,40 55,26 5,98 Σ 133,95 5,98 Section 3-3 : · poids venant de la section 2-2………………………………….………... · poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…... · poutre transversale : (0,40x0,50x25)x3,05………………………….…… · plancher étage : (4,86x1,60x3,05)…………....................……………….. · balcon :( 2,00x1,10/2)x25x0,10…………………………………………. 133,95 4,80 15,25 23,71 2,75 5,98+(1,75x4 ,88+3,50x 1,10) Σ 180,46 18,37 Section 4-4 : · poids venant de la section 3-3.…………………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..………………………. · poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)……….... 180,46 14,40 55,26 18,37 Σ 250,12 18,37 Section 5-5 : · poids venant de la section 4-4………………………………….………... · poutre longitudinale : (0,30x0,40x25)x1,60………………..……….…... · poutre transversale : (0,40x0,50x25)x3,05………………………….…… · plancher étage : (4,86x1,60x3,05)…………....................……………….. · balcon :( 2,00x1,10/2)x25x0,10…………………………………………. 250,12 4,80 15,25 23,71 2,75 18,37+(1,75x 4,88+3,50x1, 10) Σ 296,63 30,76 Section 6-6 : · poids venant de la section 5-5.…………………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..………………………. · poids de mure extérieure : (3,10x3,05x4,11)+(3,50x2,28x2,05)……….... 296,12 14,40 55,26 30,76 Σ 365,78 30,76 Section 7-7 : · poids venant de la section 6-6………………………………….………... · poutre longitudinale : (0,30x0,40x25)x1,60………………..……….….... · poutre transversale : (0,40x0,50x25)x4,55……………………….……… · plancher étage : (4,86x1,60x3,05)…………....................……………….. · balcon :( 1,50x1,60)x25x0,12………………………………………….... 365,78 4,80 22,75 23,71 7,20 30,76+(1,75x 4,88+3,50x2, 40) Σ 424,24 47,70 Page84
  • 6. CHAPITRE 05 LA DESCENTE DES CHARGES Section 8-8 : · poids venant de la section 7-7.…………………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..………………………. · poids de mure extérieure : (1,60x3,20x4,11)+(3,05x3,10x4,11)………... Bâtiment à usage public (HOPITAL) R+3 424,24 14,40 59,90 47,70 Σ 498,54 47,70 Section 9-9 : · poids venant de la section 8-8………………………………….………... · poutre longitudinale : (0,30x0,40x25)x1,60………………..……….….... · poutre transversale : (0,40x0,50x25)x4,55……………………….……… · plancher R.D.C : (4,86x1,60x3,05)…………......................…………….. · balcon :( 1,50x1,60)x25x0,12………………………………………….... 498,54 4,80 22,75 23,71 7,20 47,70+(3,50x 4,88 +3,50x2,40) Σ 557 73,18 Section 10-10 : · poids venant de la section 9-9……………………………………….…... · poids de poteau : 2,50x(0,4x0,4x 25)…………..………………………. · poids de mure extérieure : (1,60x2,10x4,11)+(3,05x3,10x4,11)…….…... 557 10 52,66 73,18 Σ 619,66 73,18 Page85 G total = 619,66KN Q total = 73,18KN
  • 7. CHAPITRE 05 LA DESCENTE DES CHARGES · Poteau de rive D-3 : Section G Bâtiment à usage public (HOPITAL) R+3 (KN) Q (KN) Section 1-1 : · plancher terrasse : (5,51x3,2x3,05)……………………….……...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…... · poutre transversale : (0,40x0,50x25)x3,05….……………………… · l’acrotère : 2,78x(2,28)x2………………..…………...……………. · balcon :2( 2,00x1,10/2)x25x0,10…………….…………………..… 53,77 9,60 15,25 12,67 5,50 1,00x (9,76+2,20) Σ 96,79 11,96 Section 2-2 : · poids venant de la section 1-1.………………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..……………………. · poids de mure extérieure : 2.(3,50x2,28x2,05)…………………..…… 96,79 14,40 32,71 11,96 Σ 141,23 11,96 Section 3-3 : · poids venant de la section 2-2…………………………….………... · plancher étage : (4,86x3,2x3,05)……………………….………...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…... · poutre transversale : (0,40x0,50x25)x3,05….……………………… · balcon :2( 2,00x1,10/2)x25x0,10……………………………..….… 141,23 47,43 9,60 15,25 5,50 11,96+ (1,75x9,76) + (3,50x2,20) Σ 219,01 36,74 Section 4-4 : · poids venant de la section 3-3.……………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………. · poids de mure extérieure : 2.(3,50x2,28x2,05)……………….…… 219,01 14,40 32,71 36,74 Σ 266,12 36,74 Section 5-5 : · poids venant de la section 4-4…………………………….………... · plancher étage : (4,86x3,2x3,05)……………………….………...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…... · poutre transversale : (0,40x0,50x25)x3,05….……………………… · balcon :2( 2,00x1,10/2)x25x0,10……………………………..….… 266,12 47,43 9,60 15,25 5,50 36,74+ (1,75x9,76) + (3,50x2,20) Σ 343,90 61,52 Section 6-6 : · poids venant de la section 5-5.…………………………………… · poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………. · poids de mure extérieure : 2.(3,50x2,28x2,05)……………….…… 343,90 14,40 32,71 61,52 Σ 391,01 61,52 Section7-7 : · poids venant de la section 6-6…………………………….……… 391,01 61,52+ (1,75x9,76) Page86
  • 8. CHAPITRE 05 LA DESCENTE DES CHARGES · plancher étage : (4,86x3,2x3,05)…………………….…………… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…… · poutre transversale : (0,40x0,50x25)x3,05….……………………… · balcon :2( 2,00x1,10/2)x25x0,10……………………………..….… Bâtiment à usage public (HOPITAL) R+3 47,43 9,60 15,25 5,50 + (3,50x2,20) Σ 4686,79 86,30 Section8-8 : · poids venant de la section 7-7.……………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………. · poids de mure extérieure : 2.(1,60x3,20x4,11)…………….………. 468,79 14,40 42,08 86,30 Σ 525,27 86,30 Section9-9: · poids venant de la section 8-8……………………………....……… · plancher étage : (4,86x3,2x3,05)…………………….…..….……… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…… · poutre transversale : (0,40x0,50x25)x3,05….……………………… 525,27 47,43 9,60 15,25 86,30+ (3,50x9,76) + (3,50x2,20) Σ 597,55 128,16 Section 10-10 : · poids venant de la section 9-9…………………………...….…….…… · poids de poteau : 2,50x(0,4x0,4x 25)…………..……………………. · poids de mure extérieure : 2.(1,60x2,10x4,11)…………...…..….…… 597,55 10 27,61 128,16 Σ 635,17 128,16 Page87 G total = 635,17KN Q total = 128,16KN
  • 9. CHAPITRE 05 LA DESCENTE DES CHARGES · Poteau intermédiaire B-2 : Section G Bâtiment à usage public (HOPITAL) R+3 (KN) Q (KN) Section 1-1 : · plancher terrasse : (5,51x12,96)…………………………..……...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…... · poutre transversale : (0,40x0,50x25)x(3,05+1,00)…….…………… 71,40 9,60 20,25 1,00 x 12,96 Σ 101,25 12,96 Section 2-2 : · poids venant de la section 1-1.………………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..……………………. 101,25 14,40 12,96 Σ 115,65 12,96 Section 3-3 : · poids venant de la section 2-2………………………….………... · plancher étage : (4,86x12,96)……………………….………...… · poutre longitudinale : 2(0,30x0,40x25)x1,60……………….…... · poutre transversale : (0,40x0,50x25)x(3,05+1,00)…….………… 141,23 62,98 9,60 20,25 12,96+ (1,75x9,76) + (4,00x3,20) Σ 234,06 42,84 Section 4-4 : · poids venant de la section 3-3.……………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………. 234,06 14,40 42,84 Σ 248,46 42,84 Section 5-5 : · poids venant de la section 4-4…………………………….………... · plancher étage : (4,86x12,96)……………………….……….…...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…... · poutre transversale : (0,40x0,50x25)x(3,05+1,00)….……………… 248,46 62,98 9,60 20,25 42,84+ (1,75x9,76) + (4,00x3,20) Σ 341,29 72,72 Section 6-6 : · poids venant de la section 5-5.…………………………………… · poids de poteau : 3,60x(0,4x0,4x 25)…………..………………….. 341,29 14,40 72,72 Σ 355,71 72,72 Section7-7 : · poids venant de la section 6-6…………………………….……...… · plancher étage : (4,86x12,96)…………………….…………...… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…… · poutre transversale : (0,40x0,50x25)x(3,05+1,00)….……………… 355,71 62,98 9,60 20,25 72,72+ (1,75x9,76) + (4,00x3,20) Page88
  • 10. CHAPITRE 05 LA DESCENTE DES CHARGES Σ 448,48 102,60 946310 ´ = 60583,22mm² = 605,83cm² Bâtiment à usage public (HOPITAL) R+3 Section8-8 : · poids venant de la section 7-7.……………………………………... · poids de poteau : 3,60x(0,4x0,4x 25)…………..…………………. 448,48 14,40 102,60 Σ 462,85 102,60 Section9-9: · poids venant de la section 8-8……………………………....……… · plancher R.D.C : (4,86x12,96)…………………….….….………… · poutre longitudinale : 2(0,30x0,40x25)x1,60………………….…… · poutre transversale : (0,40x0,50x25)x(3,05+1,00)….……………… 462,85 62,98 9,60 20,25 102,60+ (3,50x9,76) + (3,50x3,20) Σ 555,68 147,96 Section 10-10 : · poids venant de la section 9-9…………………………...….…….…… · poids de poteau : 2,50x(0,4x0,4x 25)…………..……………………. 555,68 10 147,96 Σ 565,68 147,96 2-VERIFICATION DE SECTION POUR LE POTEAU : Poteau G(KN) Q(KN) Nu=1,35G+1,5Q Ns=G+Q A-1 619,66 73,18 946,31 692,84 D-3 635,17 128,16 1049,71 763,33 B-2 565,68 147,96 985,60 713,64 · Poteau d’angle A-1 : Br : section réduite du béton. Br : (40.40) = 1600 cm² D’après le B.A.E.L.91 Nu Sp ≥ bc 1,1´s ; avec σbc= 14,2 MPa. Sp ≥ 1,1 14,20 Sp =1600cm² > 605,83cm² …………………………………………..c.v · Poteau de rive D-3 : Br : section réduite du béton. Page89 G total = 565,68KN Q total = 147,96KN
  • 11. CHAPITRE 05 LA DESCENTE DES CHARGES 1049710 ´ = 67202,94mm² = 672,02cm² 3,46´Lf = 40 Bâtiment à usage public (HOPITAL) R+3 Br : (40.40) = 1600 cm² D’après le B.A.E.L.91 Nu Sp ≥ bc 1,1´s ; avec σbc= 14,2 MPa. Sp ≥ 1,1 14,20 Sp =1600cm² > 672,02cm² …………………………………………..c.v · Poteau intermédiaire B-2 : Br : section réduite du béton. Br : (40.40) = 1600 cm² D’après le B.A.E.L.91 1,1 ´ Nu Sp ≥ 1,1 ´s bc ; avec σbc= 14,2 MPa. ´ 1,1 985600 Sp ≥ 1,1 ´ 14,20 = 69408,45mm² = 694,08cm² Sp =1600cm² > 694,08cm² …………………………………………..c.v 3-VERIFICATION DU FLAMBEMENT : · Poteau d’angle A-1 : Nu≤ Br = (b-3)(b-3) = (40-3)² = 1369cm² λ = h 3,46´0,7´360 = 21,79 dans notre cas λ<50 α = = = 0,76 Nu≤ → Br≥ = = 672,37cm² Br = 1369cm² > 672,37cm² ……………………………c.v Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera valable pour tous les autres poteaux… · Poteau de rive D-3 : Nu≤ Page90 α . Br. Fc28 0,9. γb 0,85 1+0,2.(λ/30)² 0,85 1+0,2.(21,79/30)² α . Br. Fc28 0,9. γb Nu. 0,9. γb α.. Fc28 946310. 0,9. 1,5. 0,76. 25.100 α . Br. Fc28 0,9. γb
  • 12. CHAPITRE 05 LA DESCENTE DES CHARGES Br = (b-3)(b-3) = (40-3)² = 1369cm² 3,46´Lf = 40 3,46´Lf = 40 Bâtiment à usage public (HOPITAL) R+3 λ = h 3,46´0,7´360 = 21,79 dans notre cas λ<50 α = = = 0,76 Nu≤ → Br≥ = = 745,84cm² Br = 1369cm² > 745,84cm² ……………………………c.v Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera valable pour tous les autres poteaux… · Poteau intermédiaire B-2 : Nu≤ Br = (b-3)(b-3) = (40-3)² = 1369cm² λ = h 3,46´0,7´360 = 21,79 dans notre cas λ<50 α = = = 0,76 Nu≤ → Br≥ = = 700,29cm² Br = 1369cm² > 700,29cm² ……………………………c.v Donc ,la section adoptée (40.40)cm² pour les poteaux vérifie la condition précédente et se sera valable pour tous les autres poteaux… Page91 0,85 1+0,2.(λ/30)² 0,85 1+0,2.(21,79/30)² α . Br. Fc28 0,9. γb Nu. 0,9. γb α.. Fc28 1049710. 0,9. 1,5. 0,76. 25.100 α . Br. Fc28 0,9. γb 0,85 1+0,2.(λ/30)² 0,85 1+0,2.(21,79/30)² α . Br. Fc28 0,9. γb Nu. 0,9. γb α.. Fc28 985600. 0,9. 1,5. 0,76. 25.100
  • 13. CHAPITRE 05 LA DESCENTE DES CHARGES Bâtiment à usage public (HOPITAL) R+3 Page92
