Cour voiles
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Définition

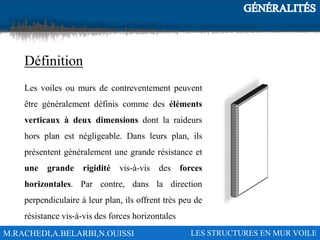

Les voiles ou murs de contreventement peuvent
être généralement définis comme des éléments
verticaux à deux dimensions dont la raideurs
hors plan est négligeable. Dans leurs plan, ils
présentent généralement une grande résistance et
une grande rigidité vis-à-vis des forces
horizontales. Par contre, dans la direction
perpendiculaire à leur plan, ils offrent très peu de
résistance vis-à-vis des forces horizontales
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Rôle
 Reprendre les charges Verticale (Charges
Permanente s et d’exploitation)
 Participer au contreventement des structures
 Assurer une isolation thermique et phonique
 Assurer une protection contre incendie
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE

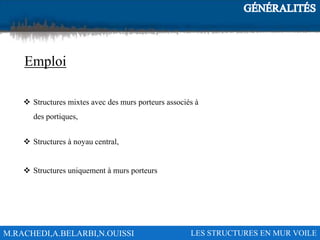

Emploi
 Structures mixtes avec des murs porteurs associés à
des portiques,
 Structures à noyau central,
 Structures uniquement à murs porteurs
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Emploi

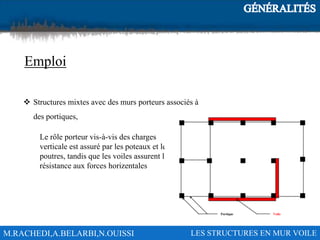

 Structures mixtes avec des murs porteurs associés à
des portiques,
Le rôle porteur vis-à-vis des charges
verticale est assuré par les poteaux et les
poutres, tandis que les voiles assurent la
résistance aux forces horizentales
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Emploi

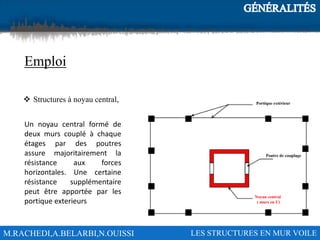

 Structures à noyau central,
Un noyau central formé de
deux murs couplé à chaque
étages par des poutres
assure majoritairement la
résistance aux forces
horizontales. Une certaine
résistance supplémentaire
peut être apportée par les
portique exterieurs
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Emploi
 Structures uniquement à murs porteurs,
Les voiles assurent en même temps le
rôle porteur vis-à-vis des charges
verticales et le rôle de résistance aux
force horizontales.
Cour voiles
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Modélisation

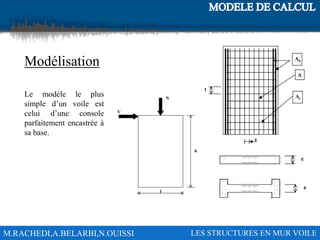

Le modèle le plus
simple d’un voile est
celui d’une console
parfaitement encastrée à
sa base.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Modélisation

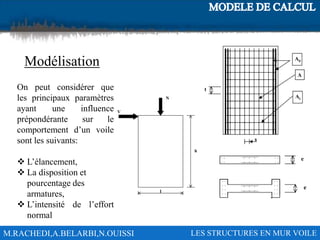

On peut considérer que
les principaux paramètres
ayant une influence
prépondérante sur le
comportement d’un voile
sont les suivants:
 L’élancement,
 La disposition et
pourcentage des
armatures,
 L’intensité de l’effort
normal
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILE ÉLANCÉS
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILE ÉLANCÉS

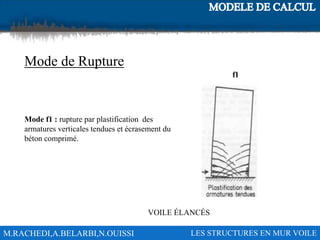

Mode f1 : rupture par plastification des
armatures verticales tendues et écrasement du
béton comprimé.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILES ÉLANCÉS

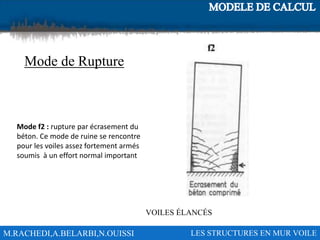

Mode f2 : rupture par écrasement du
béton. Ce mode de ruine se rencontre
pour les voiles assez fortement armés
soumis à un effort normal important
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILES ÉLANCÉS

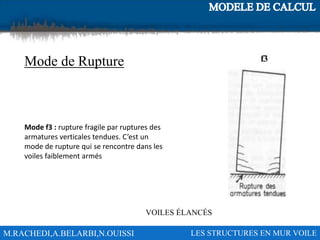

Mode f3 : rupture fragile par ruptures des
armatures verticales tendues. C’est un
mode de rupture qui se rencontre dans les
voiles faiblement armés
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILES ÉLANCÉS

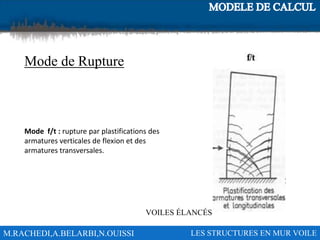

Mode f/t : rupture par plastifications des
armatures verticales de flexion et des
armatures transversales.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILES ÉLANCÉS

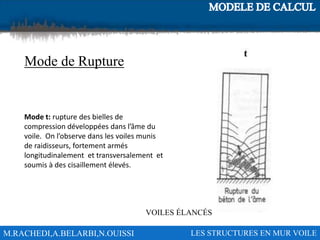

Mode t: rupture des bielles de
compression développées dans l’âme du
voile. On l’observe dans les voiles munis
de raidisseurs, fortement armés
longitudinalement et transversalement et
soumis à des cisaillement élevés.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILES ÉLANCÉS
Mode g : rupture par glissement au niveau
des reprises de bétonnage.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILE COURT

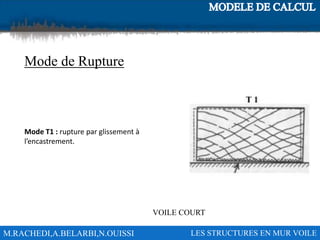

Mode T1 : rupture par glissement à
l’encastrement.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILE COURT

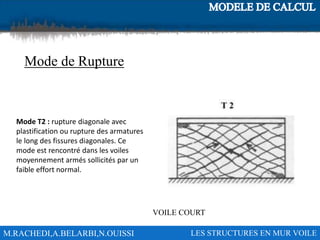

Mode T2 : rupture diagonale avec
plastification ou rupture des armatures
le long des fissures diagonales. Ce
mode est rencontré dans les voiles
moyennement armés sollicités par un
faible effort normal.
M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE
Mode de Rupture
VOILE COURT

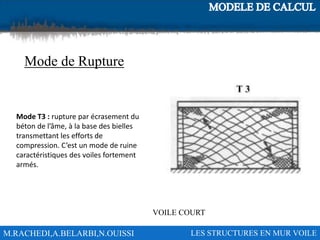

Mode T3 : rupture par écrasement du
béton de l’âme, à la base des bielles
transmettant les efforts de
compression. C’est un mode de ruine
caractéristiques des voiles fortement
armés.
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

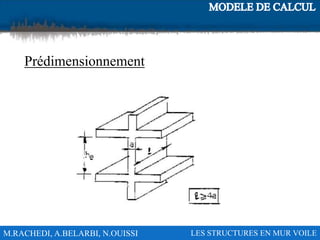

Prédimensionnement
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
Prédimensionnement
𝑒 ≥
ℎ𝑒
25
𝑒 ≥
ℎ𝑒
22
𝑒 ≥
ℎ𝑒
20
Cour voiles
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

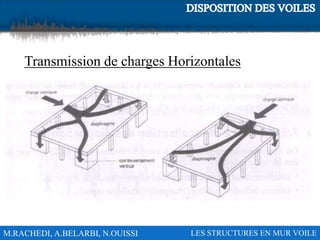

Transmission de charges Horizontales
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

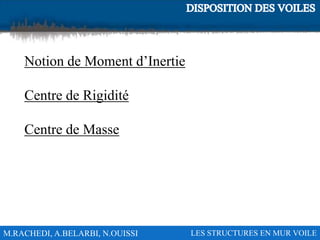

Notion de Moment d’Inertie
Centre de Rigidité
Centre de Masse
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

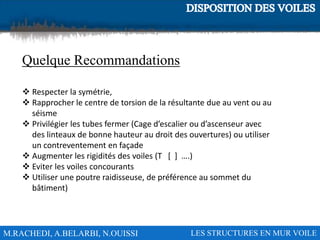

Quelque Recommandations
 Respecter la symétrie,
 Rapprocher le centre de torsion de la résultante due au vent ou au
séisme
 Privilégier les tubes fermer (Cage d’escalier ou d’ascenseur avec
des linteaux de bonne hauteur au droit des ouvertures) ou utiliser
un contreventement en façade
 Augmenter les rigidités des voiles (T [ ] ….)
 Eviter les voiles concourants
 Utiliser une poutre raidisseuse, de préférence au sommet du
bâtiment)
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

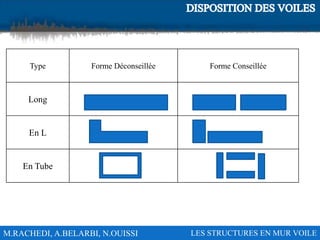

Type Forme Déconseillée Forme Conseillée
Long
En L
En Tube
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
Cour voiles

Contenu connexe

Tendances

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03
Sami Sahli

Plancher
PlancherPlancher
Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie
Sami Sahli

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré
Leila Lyla

Structure
StructureStructure
Structure
Maher Younes

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle
Ilyas Driouche

La construction en pierre
La construction en  pierre La construction en  pierre
La construction en pierre
Abdelbasset and partners

Principes de bases de la conception parasismique
Principes de bases de la conception parasismiquePrincipes de bases de la conception parasismique
Principes de bases de la conception parasismique
Sami Sahli

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois
Sami Sahli

Les fondations
Les fondationsLes fondations
Les fondations
ImeneBoulbir

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Béton précontraint 02
Béton précontraint 02Béton précontraint 02
Béton précontraint 02
Sami Sahli

Fondation..
Fondation..Fondation..
Fondation..
OUSSAMA EL-hdiri


Tendances (20)

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03

Plancher
PlancherPlancher
Plancher

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Structure metalique
Structure metaliqueStructure metalique
Structure metalique

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Plancher 1
Plancher 1Plancher 1
Plancher 1

Structure
StructureStructure
Structure

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle

Fondations 02
Fondations 02Fondations 02
Fondations 02

Fondations
FondationsFondations
Fondations

La construction en pierre
La construction en  pierre La construction en  pierre
La construction en pierre

Principes de bases de la conception parasismique
Principes de bases de la conception parasismiquePrincipes de bases de la conception parasismique
Principes de bases de la conception parasismique

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois

Les fondations
Les fondationsLes fondations
Les fondations

Planchers 01
Planchers 01Planchers 01
Planchers 01

Les dalles
Les dallesLes dalles
Les dalles

Cours fondations
Cours fondationsCours fondations
Cours fondations

Les dalles
Les dallesLes dalles
Les dalles

Béton précontraint 02
Béton précontraint 02Béton précontraint 02
Béton précontraint 02

Fondation..
Fondation..Fondation..
Fondation..


En vedette

l'architecte Tadao Ando
l'architecte Tadao Andol'architecte Tadao Ando
l'architecte Tadao Ando
Sami Sahli

la grande mosquée du Cordoue
la grande mosquée du Cordouela grande mosquée du Cordoue
la grande mosquée du Cordoue
Sami Sahli

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...
Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...
Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...
Pont Samuel-De Champlain Bridge

Presentation Wind and Eurocode UK
Presentation Wind and Eurocode UKPresentation Wind and Eurocode UK
Presentation Wind and Eurocode UK
Abdurahman Ahmed

02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign
02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign
02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign
luantvconst

Anchorage and lap splicing Detailing of slabs, columns, beams, footings
Anchorage and lap splicing Detailing of slabs, columns, beams, footingsAnchorage and lap splicing Detailing of slabs, columns, beams, footings
Anchorage and lap splicing Detailing of slabs, columns, beams, footings
karthickcivic

Meeting of the Verdun / Le Sud Ouest - good neighbourly relations committee ...
Meeting of the Verdun / Le Sud Ouest -  good neighbourly relations committee ...Meeting of the Verdun / Le Sud Ouest -  good neighbourly relations committee ...
Meeting of the Verdun / Le Sud Ouest - good neighbourly relations committee ...
Pont Samuel-De Champlain Bridge

Baseplate
BaseplateBaseplate
Baseplate
peerfn88

Entrée de la ville de boufarik
Entrée de la ville de boufarikEntrée de la ville de boufarik
Entrée de la ville de boufarik
Sami Sahli

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

Fisher house
Fisher houseFisher house
Fisher house
Sami Sahli

École de lozanne
École de lozanneÉcole de lozanne
École de lozanne
Sami Sahli

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy
Quang Huy Nguyen

Civil Engineering – Oldest Yet A Highly Sought After Career Choice in India
Civil Engineering – Oldest Yet A Highly Sought After Career Choice in IndiaCivil Engineering – Oldest Yet A Highly Sought After Career Choice in India
Civil Engineering – Oldest Yet A Highly Sought After Career Choice in India
Ankur Tandon

ONE WAY SLAB DESIGN
ONE WAY SLAB DESIGNONE WAY SLAB DESIGN
ONE WAY SLAB DESIGN
Md.Asif Rahman

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy
Quang Huy Nguyen


En vedette (18)

l'architecte Tadao Ando
l'architecte Tadao Andol'architecte Tadao Ando
l'architecte Tadao Ando

la grande mosquée du Cordoue
la grande mosquée du Cordouela grande mosquée du Cordoue
la grande mosquée du Cordoue

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...
Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...
Présentation École primaire de l'Île-des-Soeurs - Nouveau pont Champlain - 22...

Presentation Wind and Eurocode UK
Presentation Wind and Eurocode UKPresentation Wind and Eurocode UK
Presentation Wind and Eurocode UK

02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign
02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign
02 ec2 ws_biasiolimancini_durabilitymaterialsactionsconceptualdesign

Anchorage and lap splicing Detailing of slabs, columns, beams, footings
Anchorage and lap splicing Detailing of slabs, columns, beams, footingsAnchorage and lap splicing Detailing of slabs, columns, beams, footings
Anchorage and lap splicing Detailing of slabs, columns, beams, footings

Meeting of the Verdun / Le Sud Ouest - good neighbourly relations committee ...
Meeting of the Verdun / Le Sud Ouest -  good neighbourly relations committee ...Meeting of the Verdun / Le Sud Ouest -  good neighbourly relations committee ...
Meeting of the Verdun / Le Sud Ouest - good neighbourly relations committee ...

Baseplate
BaseplateBaseplate
Baseplate

Entrée de la ville de boufarik
Entrée de la ville de boufarikEntrée de la ville de boufarik
Entrée de la ville de boufarik

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

Fisher house
Fisher houseFisher house
Fisher house

École de lozanne
École de lozanneÉcole de lozanne
École de lozanne

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy

Civil Engineering – Oldest Yet A Highly Sought After Career Choice in India
Civil Engineering – Oldest Yet A Highly Sought After Career Choice in IndiaCivil Engineering – Oldest Yet A Highly Sought After Career Choice in India
Civil Engineering – Oldest Yet A Highly Sought After Career Choice in India

ONE WAY SLAB DESIGN
ONE WAY SLAB DESIGNONE WAY SLAB DESIGN
ONE WAY SLAB DESIGN

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel
Sami Sahli

Complexe de loisir à medea
Complexe de loisir à medeaComplexe de loisir à medea
Complexe de loisir à medea
Sami Sahli

Fiche technique des ilots
Fiche technique des ilotsFiche technique des ilots
Fiche technique des ilots
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel

Complexe de loisir à medea
Complexe de loisir à medeaComplexe de loisir à medea
Complexe de loisir à medea

Fiche technique des ilots
Fiche technique des ilotsFiche technique des ilots
Fiche technique des ilots


Cour voiles

  • 3. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Définition Les voiles ou murs de contreventement peuvent être généralement définis comme des éléments verticaux à deux dimensions dont la raideurs hors plan est négligeable. Dans leurs plan, ils présentent généralement une grande résistance et une grande rigidité vis-à-vis des forces horizontales. Par contre, dans la direction perpendiculaire à leur plan, ils offrent très peu de résistance vis-à-vis des forces horizontales
  • 4. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Rôle  Reprendre les charges Verticale (Charges Permanente s et d’exploitation)  Participer au contreventement des structures  Assurer une isolation thermique et phonique  Assurer une protection contre incendie
  • 5. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Emploi  Structures mixtes avec des murs porteurs associés à des portiques,  Structures à noyau central,  Structures uniquement à murs porteurs
  • 6. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Emploi  Structures mixtes avec des murs porteurs associés à des portiques, Le rôle porteur vis-à-vis des charges verticale est assuré par les poteaux et les poutres, tandis que les voiles assurent la résistance aux forces horizentales
  • 7. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Emploi  Structures à noyau central, Un noyau central formé de deux murs couplé à chaque étages par des poutres assure majoritairement la résistance aux forces horizontales. Une certaine résistance supplémentaire peut être apportée par les portique exterieurs
  • 8. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Emploi  Structures uniquement à murs porteurs, Les voiles assurent en même temps le rôle porteur vis-à-vis des charges verticales et le rôle de résistance aux force horizontales.
  • 10. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Modélisation Le modèle le plus simple d’un voile est celui d’une console parfaitement encastrée à sa base.
  • 11. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Modélisation On peut considérer que les principaux paramètres ayant une influence prépondérante sur le comportement d’un voile sont les suivants:  L’élancement,  La disposition et pourcentage des armatures,  L’intensité de l’effort normal
  • 12. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILE ÉLANCÉS
  • 13. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILE ÉLANCÉS Mode f1 : rupture par plastification des armatures verticales tendues et écrasement du béton comprimé.
  • 14. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILES ÉLANCÉS Mode f2 : rupture par écrasement du béton. Ce mode de ruine se rencontre pour les voiles assez fortement armés soumis à un effort normal important
  • 15. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILES ÉLANCÉS Mode f3 : rupture fragile par ruptures des armatures verticales tendues. C’est un mode de rupture qui se rencontre dans les voiles faiblement armés
  • 16. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILES ÉLANCÉS Mode f/t : rupture par plastifications des armatures verticales de flexion et des armatures transversales.
  • 17. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILES ÉLANCÉS Mode t: rupture des bielles de compression développées dans l’âme du voile. On l’observe dans les voiles munis de raidisseurs, fortement armés longitudinalement et transversalement et soumis à des cisaillement élevés.
  • 18. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILES ÉLANCÉS Mode g : rupture par glissement au niveau des reprises de bétonnage.
  • 19. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILE COURT Mode T1 : rupture par glissement à l’encastrement.
  • 20. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILE COURT Mode T2 : rupture diagonale avec plastification ou rupture des armatures le long des fissures diagonales. Ce mode est rencontré dans les voiles moyennement armés sollicités par un faible effort normal.
  • 21. M.RACHEDI,A.BELARBI,N.OUISSI LES STRUCTURES EN MUR VOILE Mode de Rupture VOILE COURT Mode T3 : rupture par écrasement du béton de l’âme, à la base des bielles transmettant les efforts de compression. C’est un mode de ruine caractéristiques des voiles fortement armés.
  • 22. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Prédimensionnement
  • 23. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Prédimensionnement 𝑒 ≥ ℎ𝑒 25 𝑒 ≥ ℎ𝑒 22 𝑒 ≥ ℎ𝑒 20
  • 25. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Transmission de charges Horizontales
  • 26. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Notion de Moment d’Inertie Centre de Rigidité Centre de Masse

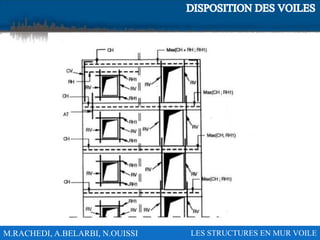

  • 27. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
  • 28. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Quelque Recommandations  Respecter la symétrie,  Rapprocher le centre de torsion de la résultante due au vent ou au séisme  Privilégier les tubes fermer (Cage d’escalier ou d’ascenseur avec des linteaux de bonne hauteur au droit des ouvertures) ou utiliser un contreventement en façade  Augmenter les rigidités des voiles (T [ ] ….)  Eviter les voiles concourants  Utiliser une poutre raidisseuse, de préférence au sommet du bâtiment)
  • 29. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE Type Forme Déconseillée Forme Conseillée Long En L En Tube
  • 30. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
  • 31. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
  • 32. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

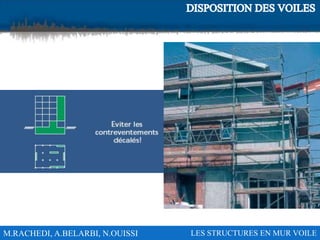

  • 33. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

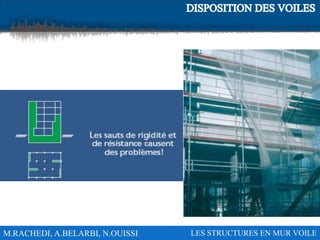

  • 34. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE

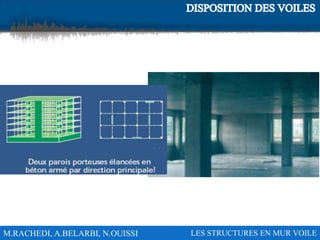

  • 35. M.RACHEDI, A.BELARBI, N.OUISSI LES STRUCTURES EN MUR VOILE
