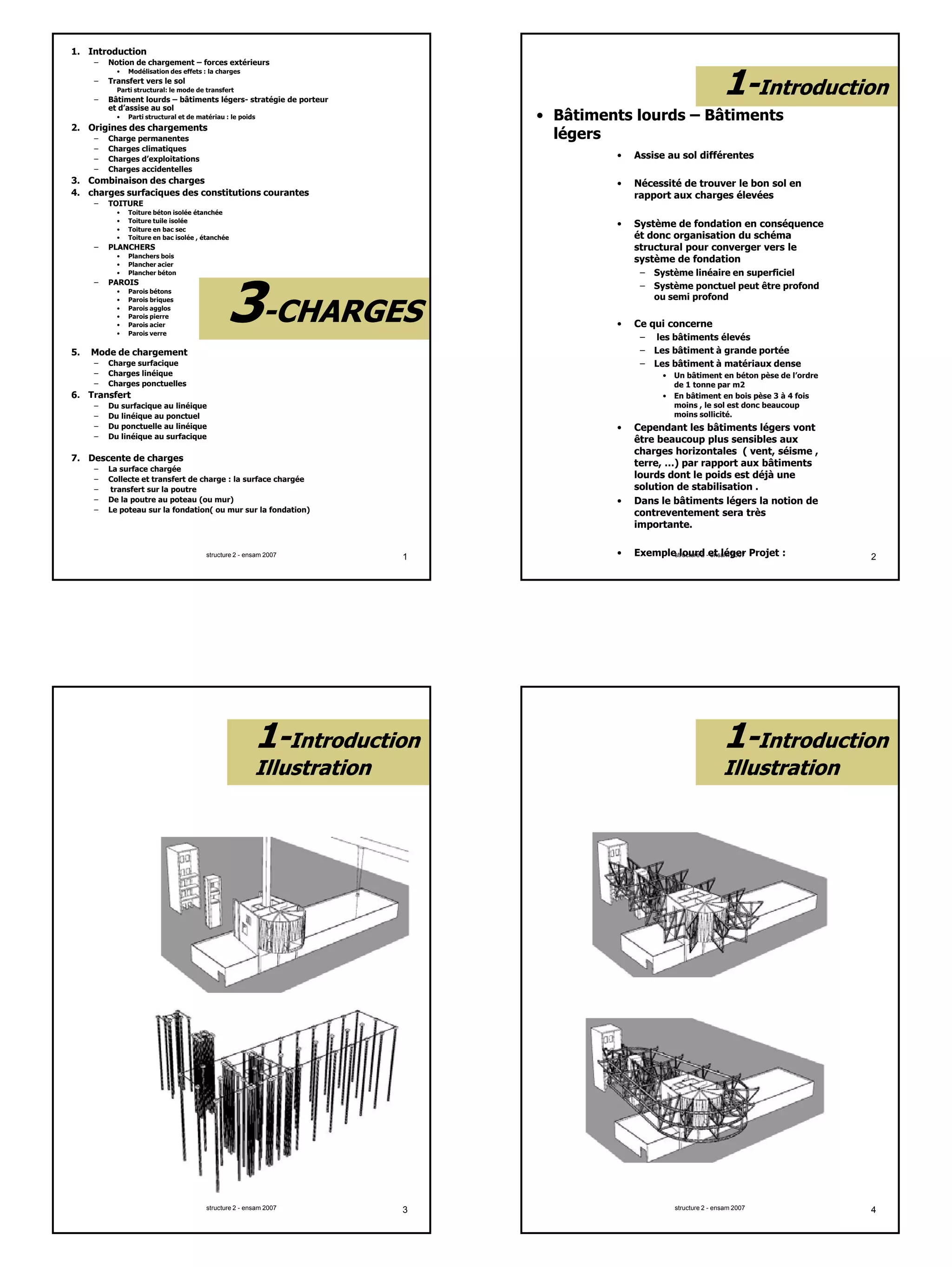

1. Introduction
– Notion de chargement – forces extérieurs
• Modélisation des effets : la charges
– Transfert vers le sol
Parti structural: le mode de transfert
– Bâtiment lourds – bâtiments légers- stratégie de porteur
et d’assise au sol
• Parti structural et de matériau : le poids
2. Origines des chargements
– Charge permanentes
– Charges climatiques
– Charges d’exploitations
– Charges accidentelles
3. Combinaison des charges
4. charges surfaciques des constitutions courantes
– TOITURE
• Toiture béton isolée étanchée
33--CHARGESCHARGES
• Toiture tuile isolée
• Toiture en bac sec
• Toiture en bac isolée , étanchée
– PLANCHERS
• Planchers bois
• Plancher acier
• Plancher béton
– PAROIS
• Parois bétons
• Parois briques
• Parois agglos
• Parois pierre
• Parois acier
• Parois verre
5. Mode de chargement
– Charge surfacique
– Charges linéique
– Charges ponctuelles
6. Transfert
structure 2 - ensam 2007 1
6 a s e t
– Du surfacique au linéique
– Du linéique au ponctuel
– Du ponctuelle au linéique
– Du linéique au surfacique
7. Descente de charges
– La surface chargée
– Collecte et transfert de charge : la surface chargée
– transfert sur la poutre
– De la poutre au poteau (ou mur)
– Le poteau sur la fondation( ou mur sur la fondation)
• Bâtiments lourds – Bâtiments
légers
11--IntroductionIntroduction
• Assise au sol différentes
• Nécessité de trouver le bon sol en
rapport aux charges élevées
• Système de fondation en conséquence
ét donc organisation du schéma
structural pour converger vers le
système de fondation
– Système linéaire en superficiel
– Système ponctuel peut être profond
ou semi profond
• Ce qui concerne
– les bâtiments élevés
– Les bâtiment à grande portée
– Les bâtiment à matériaux dense
• Un bâtiment en béton pèse de l’ordre
de 1 tonne par m2
• En bâtiment en bois pèse 3 à 4 fois
structure 2 - ensam 2007 2
En bâtiment en bois pèse 3 à 4 fois
moins , le sol est donc beaucoup
moins sollicité.
• Cependant les bâtiments légers vont
être beaucoup plus sensibles aux
charges horizontales ( vent, séisme ,
terre, …) par rapport aux bâtiments
lourds dont le poids est déjà une
solution de stabilisation .
• Dans le bâtiments légers la notion de
contreventement sera très
importante.

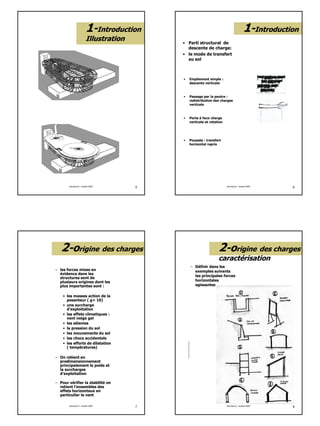

• Exemple lourd et léger Projet :
11--IntroductionIntroduction
IllustrationIllustration
structure 2 - ensam 2007 3
11--IntroductionIntroduction
IllustrationIllustration
structure 2 - ensam 2007 4
2
11--IntroductionIntroduction
IllustrationIllustration
structure 2 - ensam 2007 5
• Parti structural de
descente de charge:
• le mode de transfert
au sol
11--IntroductionIntroduction
• Empilement simple :
descente verticale
• Passage par la poutre :
redistribution des charges
verticale
• Porte à faux charge
verticale et rotation
structure 2 - ensam 2007 6
• Poussée : transfert
horizontal repris
– les forces mises en
évidence dans les
structures sont de
plusieurs origines dont les
plus importantes sont :
22--ooriginerigine des chargesdes charges
• les masses action de la
pesanteur ( g= 10)
• une surcharge
d'exploitation
• les effets climatiques :
vent neige gel
• les séismes
• la pression du sol
• les mouvements du sol
• les chocs accidentels
• les efforts de dilatation
( températures)
structure 2 - ensam 2007 7
– On retient en
predimensionnement
principalement le poids et
la surcharges
d’exploitation
– Pour vérifier la stabilité on
retient l’ensembles des
effets horizontaux en
particulier le vent
– Définir dans les
exemples suivants
les principales forces
horizontales
agissantes
22--ooriginerigine des chargesdes charges
caractérisationcaractérisation
structure 2 - ensam 2007 8
3
– Le principe de sécurité
– Notion d’état limites ultimes et état limite de
service
33--Combinaison desCombinaison des
charges et sécuritécharges et sécurité
service
– Principe de dimensionnement en fonction de
ces différents états.
– Le coefficient de sécurité tient compte des
approximations de la modélisation et de la
précision des phénomènes pris en compte.
» Coefficient de charges
– Un coefficient de sécurité est appliqué sur
les charges permanentes pour prendre en
compte les variations de mise en œuvre ,
les défauts de précision. Ce coefficient est
de 1,35
» Coefficient de matériau
– La résistance du matériau est retenu avec
une certaine plage de sécurité prenant en
structure 2 - ensam 2007 9
p g p
compte un fonctionnement quasi élastique
du matériau.
– Au de la de la limite fixé comportement du
matériau même s’il n’atteint pas entièrement
la ruine est beaucoup plus aléatoire.
– Ce coefficient est lié à l’homogénéité du
matériau et de sa fiabilité de production.
• Exemple : le bois, la pierre, le siporex , le
métal, le béton, le verre

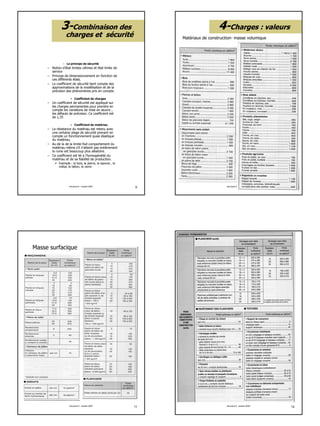

Matériaux de construction- masse volumique
44--Charges : valeursCharges : valeurs
structure 2 - ensam 2007 10
Masse surfacique
structure 2 - ensam 2007 11 structure 2 - ensam 2007 12
4

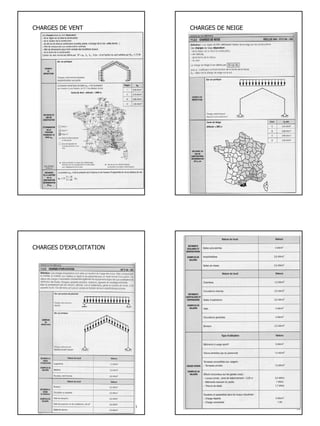

CHARGES DE VENT
structure 2 - ensam 2007 13
CHARGES DE NEIGE
structure 2 - ensam 2007 14
CHARGES D’EXPLOITATION
structure 2 - ensam 2007 15 structure 2 - ensam 2007 16
5

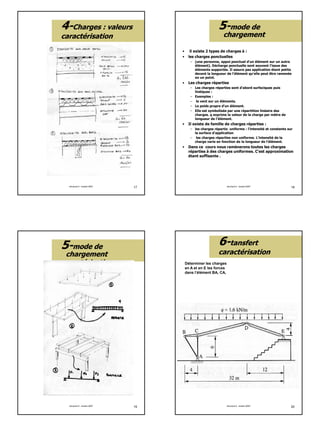

44--Charges : valeursCharges : valeurs
caractérisationcaractérisation
structure 2 - ensam 2007 17
55--mode demode de
chargementchargement
• il existe 2 types de charges à :
• les charges ponctuelles
– (une personne, appui ponctuel d'un élément sur un autre
élément). Décharge ponctuelle sont souvent l'issue des
éléments supportés. Il assure pas application étant petite
d t l l d l'élé t ' ll t êt édevant la longueur de l'élément qu'elle peut être ramenée
en un point.
• Les charges réparties
– Les charges réparties sont d’abord surfaciques puis
linéiques :
– Exemples :
– le vent sur un éléments.
– Le poids propre d'un élément.
– Elle est symbolisée par une répartition linéaire des
charges. q exprime la valeur de la charge par mètre de
longueur de l'élément.
• Il existe de famille de charges réparties :
– les charges répartis uniforme : l'intensité et constante sur
la surface d'application
structure 2 - ensam 2007 18
la surface d application
– les charges réparties non uniforme. L'intensité de la
charge varie en fonction de la longueur de l'élément.
• Dans ce cours nous ramènerons toutes les charges
réparties à des charges uniformes. C'est approximation
étant suffisante .
55--mode demode de
chargementchargement
caractérisationcaractérisation
structure 2 - ensam 2007 19
Déterminer les charges
en A et en E les forces
dans l’élément BA, CA,
66--tansferttansfert
caractérisationcaractérisation
structure 2 - ensam 2007 20
6
modéliser
Déterminer les charges
en en tête de toiture
( entraxe 4m)
Déterminer les charges
l
66--tansferttansfert
caractérisationcaractérisation
au sol
structure 2 - ensam 2007 21
Déterminer les forces en A
et B
Déterminer les forces en
CA, DA , EB
Caractériser les efforts
dans les éléments
exercice
structure 2 - ensam 2007 22
structure 2 - ensam 2007 23
Déterminer les forces au noeuds
Déterminer les forces en sol
Caractériser les efforts dans les éléments
– EXERCICES
structure 2 - ensam 2007 24
7

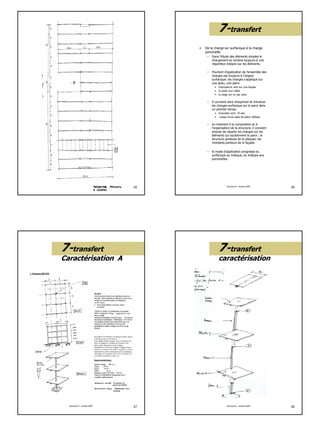

2EQUILIBRE
– EXEMPLE
structure 2 - ensam 2007 25
• De la charge sur surfacique à la charge
ponctuelle.
– Dans l'étude des éléments simples le
chargement se ramène toujours à une
répartition linéaire sur les éléments.
– Pourtant d'application de l'ensemble des
77--transferttransfert
Pourtant d application de l ensemble des
charges est toujours à l'origine
surfacique: les charges s'applique sur
une peau, une paroi.
• Exemples le vent sur une façade
• le poids d'un câble
• la neige sur un bac acier
– Il convient donc d'exprimer et d'évaluer
les charges surfacique sur la paroi dans
un premier temps.
• Exemples vent: 70 dan
• masse d’une dalle de béton 400dan
– en revenant à la composition et à
l'organisation de la structure, il convient
ensuite de répartir les charges sur les
structure 2 - ensam 2007 26
éléments qui soutiennent la paroi : la
structure porteuse de la plaques, les
montants porteurs de la façade.
– le mode d'application progresse du
surfacique au linéique, du linéique aux
ponctuelles.

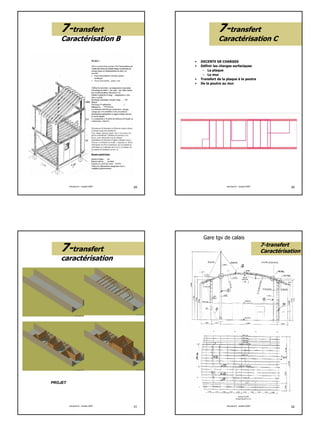

77--transferttransfert
Caractérisation ACaractérisation A
structure 2 - ensam 2007 27
77--transferttransfert
caractérisationcaractérisation
structure 2 - ensam 2007 28
8
77--transferttransfert
Caractérisation BCaractérisation B
structure 2 - ensam 2007 29
• DECENTE DE CHARGES
• Définir les charges surfaciques
– La plaque
77--transferttransfert
Caractérisation CCaractérisation C
– Le mur
• Transfert de la plaque à la poutre
• De la poutre au mur
structure 2 - ensam 2007 30
77--transferttransfert
caractérisationcaractérisation
structure 2 - ensam 2007 31
PROJETPROJET
Gare tgv de calais
77--transferttransfert
CaractérisationCaractérisation
structure 2 - ensam 2007 32
9

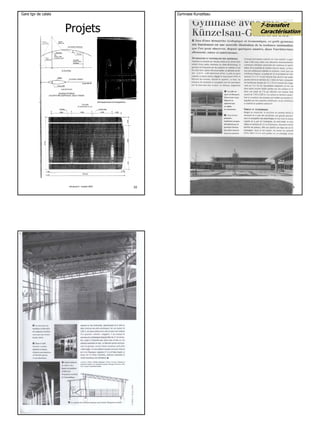

Projets
Gare tgv de calais
structure 2 - ensam 2007 33
Gymnase Kunzelsau
77--transferttransfert
CaractérisationCaractérisation
structure 2 - ensam 2007 34
Projets
Gymnase Kunzelsau
structure 2 - ensam 2007 35

Contenu connexe

Tendances

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement
Adel Nehaoua

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton
ILYES MHAMMEDIA

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdmAthanas Konin

Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Quang Huy Nguyen

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-chargesrabahrabah

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2
Quang Huy Nguyen

8 poutres
8 poutres8 poutres
8 poutres
richardpleau

09 lignes d'influence
09 lignes d'influence09 lignes d'influence
09 lignes d'influence
Moussa Maarouf

Chapitre 05 la descant des charges
Chapitre 05 la descant des chargesChapitre 05 la descant des charges
Chapitre 05 la descant des chargespp

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton
Quang Huy Nguyen

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des
Mohamed OULAHBIB

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )
Seckou Fossar SOUANE

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

charges permanentes
charges permanentescharges permanentes
charges permanentes
Minanissa Mima

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants
Quang Huy Nguyen

Mur de soutènement
Mur de soutènementMur de soutènement
Mur de soutènement
Hassane Genie

15 poteau-2
15 poteau-215 poteau-2
15 poteau-2
Smee Kaem Chann

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
Hani sami joga

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les Contreventements
Archi Guelma


Tendances (20)

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm

Fondations 02
Fondations 02Fondations 02
Fondations 02

Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4Calcul des poteaux mixtes acier-béton selon l'Eurocode 4
Calcul des poteaux mixtes acier-béton selon l'Eurocode 4

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2

8 poutres
8 poutres8 poutres
8 poutres

09 lignes d'influence
09 lignes d'influence09 lignes d'influence
09 lignes d'influence

Chapitre 05 la descant des charges
Chapitre 05 la descant des chargesChapitre 05 la descant des charges
Chapitre 05 la descant des charges

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des

Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )Conception d'un batiment R+1 (Eurocode )
Conception d'un batiment R+1 (Eurocode )

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

charges permanentes
charges permanentescharges permanentes
charges permanentes

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants

Mur de soutènement
Mur de soutènementMur de soutènement
Mur de soutènement

15 poteau-2
15 poteau-215 poteau-2
15 poteau-2

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les Contreventements


Similaire à 3 descente de_charge_2d_ensam_2007_compresse

beton_armé-cours-11 (1).ppt
beton_armé-cours-11 (1).pptbeton_armé-cours-11 (1).ppt
beton_armé-cours-11 (1).ppt
YacoubCheikh2

CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdfCHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
mouhcinemeski

Pourquoi_armer_le_beton.pdf
Pourquoi_armer_le_beton.pdfPourquoi_armer_le_beton.pdf
Pourquoi_armer_le_beton.pdf
sabdou

S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdfS1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
meryem963964

beton_armé-cours-07.pdf
beton_armé-cours-07.pdfbeton_armé-cours-07.pdf
beton_armé-cours-07.pdf
muteba1

Présentation1
Présentation1Présentation1
Présentation1Paul Daou

Les murs de_soutenements
Les murs de_soutenementsLes murs de_soutenements
Les murs de_soutenements
riad taftaf

Synthèse pfe fietier_charlie
Synthèse pfe fietier_charlieSynthèse pfe fietier_charlie
Synthèse pfe fietier_charlie
Mohamed Oualid MGHAZLI

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiers
Anas Tijani Modar

Mur de soutenement
Mur de soutenementMur de soutenement
Mur de soutenement
yacineidoughi

7.charges:2015
7.charges:20157.charges:2015
7.charges:2015
richardpleau

Résistance d’un poteau en béton présentant un défaut de verticalité
Résistance d’un poteau en béton présentant un défaut de verticalitéRésistance d’un poteau en béton présentant un défaut de verticalité
Résistance d’un poteau en béton présentant un défaut de verticalité
Abdelkader SAFA

EC2 - chapI Généralités-Matériaux du béton armé .pdf
EC2 - chapI  Généralités-Matériaux du béton armé .pdfEC2 - chapI  Généralités-Matériaux du béton armé .pdf
EC2 - chapI Généralités-Matériaux du béton armé .pdf
GhadaNamouchi1

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy
Quang Huy Nguyen

Rapport de stage
Rapport de stage Rapport de stage
Rapport de stage
Smee Kaem Chann

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02Sami Sahli

Chapitre 3 tassements
Chapitre 3 tassementsChapitre 3 tassements
Chapitre 3 tassements
abdelkrim abdellaoui

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf
BENKADDOURAbdelhaq

cours-Mur-Soutenement-V1.pdf
cours-Mur-Soutenement-V1.pdfcours-Mur-Soutenement-V1.pdf
cours-Mur-Soutenement-V1.pdf
ssusera39f9c2


Similaire à 3 descente de_charge_2d_ensam_2007_compresse (20)

beton_armé-cours-11 (1).ppt
beton_armé-cours-11 (1).pptbeton_armé-cours-11 (1).ppt
beton_armé-cours-11 (1).ppt

CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdfCHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf
CHAPITRE2-CHARGES-SURCHARGES bâtiment .pdf

Pourquoi_armer_le_beton.pdf
Pourquoi_armer_le_beton.pdfPourquoi_armer_le_beton.pdf
Pourquoi_armer_le_beton.pdf

S1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdfS1-C06-chargement-et-descente-de-charges-DIAPO.pdf
S1-C06-chargement-et-descente-de-charges-DIAPO.pdf

beton_armé-cours-07.pdf
beton_armé-cours-07.pdfbeton_armé-cours-07.pdf
beton_armé-cours-07.pdf

Présentation1
Présentation1Présentation1
Présentation1

Les murs de_soutenements
Les murs de_soutenementsLes murs de_soutenements
Les murs de_soutenements

Synthèse pfe fietier_charlie
Synthèse pfe fietier_charlieSynthèse pfe fietier_charlie
Synthèse pfe fietier_charlie

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiers

Mur de soutenement
Mur de soutenementMur de soutenement
Mur de soutenement

7.charges:2015
7.charges:20157.charges:2015
7.charges:2015

Résistance d’un poteau en béton présentant un défaut de verticalité
Résistance d’un poteau en béton présentant un défaut de verticalitéRésistance d’un poteau en béton présentant un défaut de verticalité
Résistance d’un poteau en béton présentant un défaut de verticalité

EC2 - chapI Généralités-Matériaux du béton armé .pdf
EC2 - chapI  Généralités-Matériaux du béton armé .pdfEC2 - chapI  Généralités-Matériaux du béton armé .pdf
EC2 - chapI Généralités-Matériaux du béton armé .pdf

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

Rapport de stage
Rapport de stage Rapport de stage
Rapport de stage

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02

Cours de beton_precontraint_
Cours de beton_precontraint_Cours de beton_precontraint_
Cours de beton_precontraint_

Chapitre 3 tassements
Chapitre 3 tassementsChapitre 3 tassements
Chapitre 3 tassements

Feuilletage.pdf
Feuilletage.pdfFeuilletage.pdf
Feuilletage.pdf

cours-Mur-Soutenement-V1.pdf
cours-Mur-Soutenement-V1.pdfcours-Mur-Soutenement-V1.pdf
cours-Mur-Soutenement-V1.pdf


Dernier

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry


Dernier (7)

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf


3 descente de_charge_2d_ensam_2007_compresse

  • 1. 1 1. Introduction – Notion de chargement – forces extérieurs • Modélisation des effets : la charges – Transfert vers le sol Parti structural: le mode de transfert – Bâtiment lourds – bâtiments légers- stratégie de porteur et d’assise au sol • Parti structural et de matériau : le poids 2. Origines des chargements – Charge permanentes – Charges climatiques – Charges d’exploitations – Charges accidentelles 3. Combinaison des charges 4. charges surfaciques des constitutions courantes – TOITURE • Toiture béton isolée étanchée 33--CHARGESCHARGES • Toiture tuile isolée • Toiture en bac sec • Toiture en bac isolée , étanchée – PLANCHERS • Planchers bois • Plancher acier • Plancher béton – PAROIS • Parois bétons • Parois briques • Parois agglos • Parois pierre • Parois acier • Parois verre 5. Mode de chargement – Charge surfacique – Charges linéique – Charges ponctuelles 6. Transfert structure 2 - ensam 2007 1 6 a s e t – Du surfacique au linéique – Du linéique au ponctuel – Du ponctuelle au linéique – Du linéique au surfacique 7. Descente de charges – La surface chargée – Collecte et transfert de charge : la surface chargée – transfert sur la poutre – De la poutre au poteau (ou mur) – Le poteau sur la fondation( ou mur sur la fondation) • Bâtiments lourds – Bâtiments légers 11--IntroductionIntroduction • Assise au sol différentes • Nécessité de trouver le bon sol en rapport aux charges élevées • Système de fondation en conséquence ét donc organisation du schéma structural pour converger vers le système de fondation – Système linéaire en superficiel – Système ponctuel peut être profond ou semi profond • Ce qui concerne – les bâtiments élevés – Les bâtiment à grande portée – Les bâtiment à matériaux dense • Un bâtiment en béton pèse de l’ordre de 1 tonne par m2 • En bâtiment en bois pèse 3 à 4 fois structure 2 - ensam 2007 2 En bâtiment en bois pèse 3 à 4 fois moins , le sol est donc beaucoup moins sollicité. • Cependant les bâtiments légers vont être beaucoup plus sensibles aux charges horizontales ( vent, séisme , terre, …) par rapport aux bâtiments lourds dont le poids est déjà une solution de stabilisation . • Dans le bâtiments légers la notion de contreventement sera très importante. • Exemple lourd et léger Projet : 11--IntroductionIntroduction IllustrationIllustration structure 2 - ensam 2007 3 11--IntroductionIntroduction IllustrationIllustration structure 2 - ensam 2007 4
  • 2. 2 11--IntroductionIntroduction IllustrationIllustration structure 2 - ensam 2007 5 • Parti structural de descente de charge: • le mode de transfert au sol 11--IntroductionIntroduction • Empilement simple : descente verticale • Passage par la poutre : redistribution des charges verticale • Porte à faux charge verticale et rotation structure 2 - ensam 2007 6 • Poussée : transfert horizontal repris – les forces mises en évidence dans les structures sont de plusieurs origines dont les plus importantes sont : 22--ooriginerigine des chargesdes charges • les masses action de la pesanteur ( g= 10) • une surcharge d'exploitation • les effets climatiques : vent neige gel • les séismes • la pression du sol • les mouvements du sol • les chocs accidentels • les efforts de dilatation ( températures) structure 2 - ensam 2007 7 – On retient en predimensionnement principalement le poids et la surcharges d’exploitation – Pour vérifier la stabilité on retient l’ensembles des effets horizontaux en particulier le vent – Définir dans les exemples suivants les principales forces horizontales agissantes 22--ooriginerigine des chargesdes charges caractérisationcaractérisation structure 2 - ensam 2007 8
  • 3. 3 – Le principe de sécurité – Notion d’état limites ultimes et état limite de service 33--Combinaison desCombinaison des charges et sécuritécharges et sécurité service – Principe de dimensionnement en fonction de ces différents états. – Le coefficient de sécurité tient compte des approximations de la modélisation et de la précision des phénomènes pris en compte. » Coefficient de charges – Un coefficient de sécurité est appliqué sur les charges permanentes pour prendre en compte les variations de mise en œuvre , les défauts de précision. Ce coefficient est de 1,35 » Coefficient de matériau – La résistance du matériau est retenu avec une certaine plage de sécurité prenant en structure 2 - ensam 2007 9 p g p compte un fonctionnement quasi élastique du matériau. – Au de la de la limite fixé comportement du matériau même s’il n’atteint pas entièrement la ruine est beaucoup plus aléatoire. – Ce coefficient est lié à l’homogénéité du matériau et de sa fiabilité de production. • Exemple : le bois, la pierre, le siporex , le métal, le béton, le verre Matériaux de construction- masse volumique 44--Charges : valeursCharges : valeurs structure 2 - ensam 2007 10 Masse surfacique structure 2 - ensam 2007 11 structure 2 - ensam 2007 12
  • 4. 4 CHARGES DE VENT structure 2 - ensam 2007 13 CHARGES DE NEIGE structure 2 - ensam 2007 14 CHARGES D’EXPLOITATION structure 2 - ensam 2007 15 structure 2 - ensam 2007 16
  • 5. 5 44--Charges : valeursCharges : valeurs caractérisationcaractérisation structure 2 - ensam 2007 17 55--mode demode de chargementchargement • il existe 2 types de charges à : • les charges ponctuelles – (une personne, appui ponctuel d'un élément sur un autre élément). Décharge ponctuelle sont souvent l'issue des éléments supportés. Il assure pas application étant petite d t l l d l'élé t ' ll t êt édevant la longueur de l'élément qu'elle peut être ramenée en un point. • Les charges réparties – Les charges réparties sont d’abord surfaciques puis linéiques : – Exemples : – le vent sur un éléments. – Le poids propre d'un élément. – Elle est symbolisée par une répartition linéaire des charges. q exprime la valeur de la charge par mètre de longueur de l'élément. • Il existe de famille de charges réparties : – les charges répartis uniforme : l'intensité et constante sur la surface d'application structure 2 - ensam 2007 18 la surface d application – les charges réparties non uniforme. L'intensité de la charge varie en fonction de la longueur de l'élément. • Dans ce cours nous ramènerons toutes les charges réparties à des charges uniformes. C'est approximation étant suffisante . 55--mode demode de chargementchargement caractérisationcaractérisation structure 2 - ensam 2007 19 Déterminer les charges en A et en E les forces dans l’élément BA, CA, 66--tansferttansfert caractérisationcaractérisation structure 2 - ensam 2007 20
  • 6. 6 modéliser Déterminer les charges en en tête de toiture ( entraxe 4m) Déterminer les charges l 66--tansferttansfert caractérisationcaractérisation au sol structure 2 - ensam 2007 21 Déterminer les forces en A et B Déterminer les forces en CA, DA , EB Caractériser les efforts dans les éléments exercice structure 2 - ensam 2007 22 structure 2 - ensam 2007 23 Déterminer les forces au noeuds Déterminer les forces en sol Caractériser les efforts dans les éléments – EXERCICES structure 2 - ensam 2007 24
  • 7. 7 2EQUILIBRE – EXEMPLE structure 2 - ensam 2007 25 • De la charge sur surfacique à la charge ponctuelle. – Dans l'étude des éléments simples le chargement se ramène toujours à une répartition linéaire sur les éléments. – Pourtant d'application de l'ensemble des 77--transferttransfert Pourtant d application de l ensemble des charges est toujours à l'origine surfacique: les charges s'applique sur une peau, une paroi. • Exemples le vent sur une façade • le poids d'un câble • la neige sur un bac acier – Il convient donc d'exprimer et d'évaluer les charges surfacique sur la paroi dans un premier temps. • Exemples vent: 70 dan • masse d’une dalle de béton 400dan – en revenant à la composition et à l'organisation de la structure, il convient ensuite de répartir les charges sur les structure 2 - ensam 2007 26 éléments qui soutiennent la paroi : la structure porteuse de la plaques, les montants porteurs de la façade. – le mode d'application progresse du surfacique au linéique, du linéique aux ponctuelles. 77--transferttransfert Caractérisation ACaractérisation A structure 2 - ensam 2007 27 77--transferttransfert caractérisationcaractérisation structure 2 - ensam 2007 28
  • 8. 8 77--transferttransfert Caractérisation BCaractérisation B structure 2 - ensam 2007 29 • DECENTE DE CHARGES • Définir les charges surfaciques – La plaque 77--transferttransfert Caractérisation CCaractérisation C – Le mur • Transfert de la plaque à la poutre • De la poutre au mur structure 2 - ensam 2007 30 77--transferttransfert caractérisationcaractérisation structure 2 - ensam 2007 31 PROJETPROJET Gare tgv de calais 77--transferttransfert CaractérisationCaractérisation structure 2 - ensam 2007 32
  • 9. 9 Projets Gare tgv de calais structure 2 - ensam 2007 33 Gymnase Kunzelsau 77--transferttransfert CaractérisationCaractérisation structure 2 - ensam 2007 34 Projets Gymnase Kunzelsau structure 2 - ensam 2007 35
