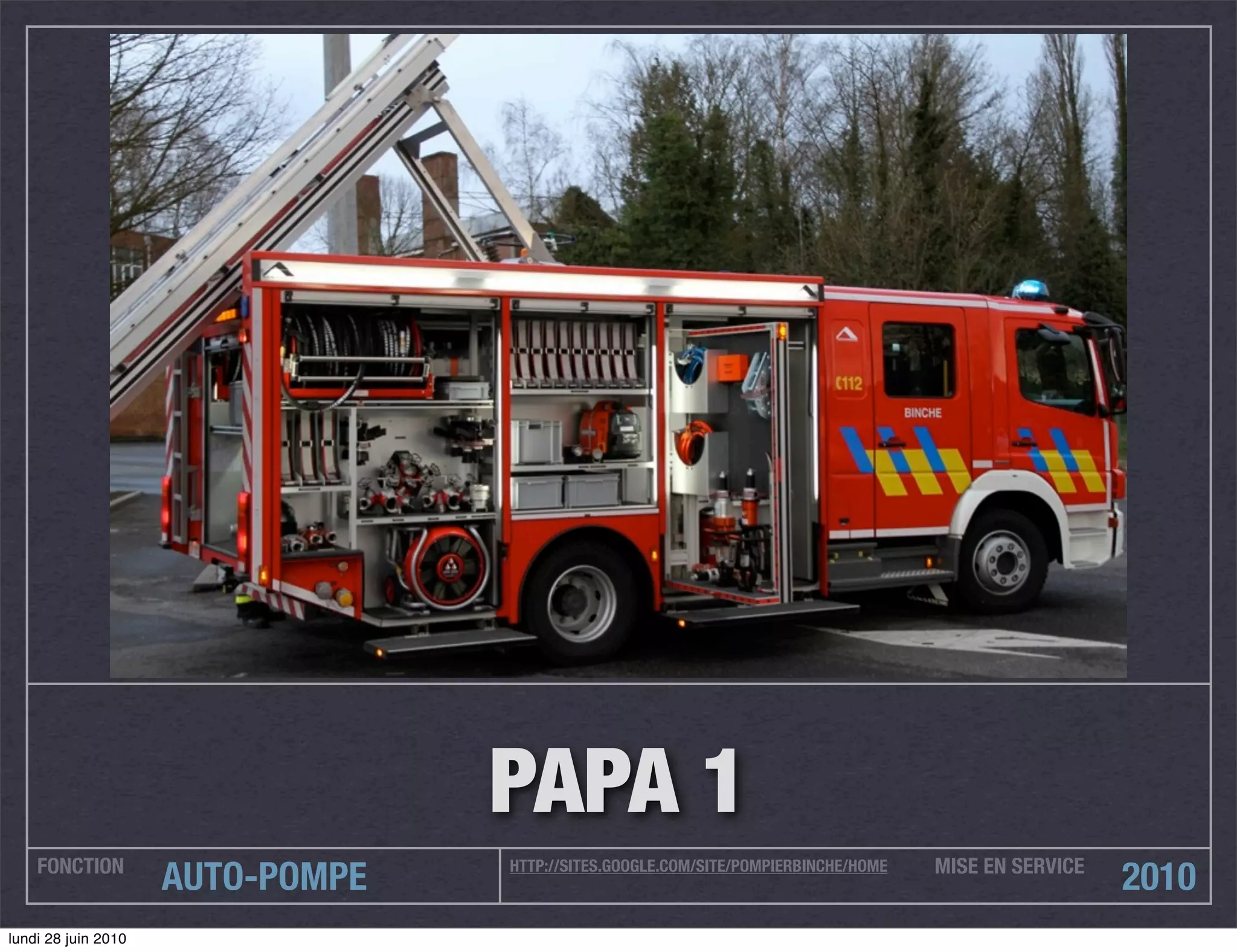

PAPA 1
    FONCTION                                                                        MISE EN SERVICE
                     AUTO-POMPE   HTTP://SITES.GOOGLE.COM/SITE/POMPIERBINCHE/HOME
                                                                                                      2010
lundi 28 juin 2010

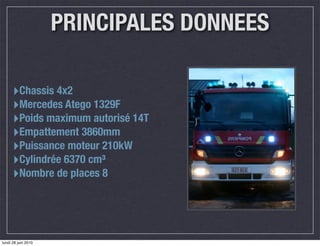

PRINCIPALES DONNEES

     ‣Chassis 4x2
     ‣Mercedes Atego 1329F
     ‣Poids maximum autorisé 14T
     ‣Empattement 3860mm
     ‣Puissance moteur 210kW
     ‣Cylindrée 6370 cm³
     ‣Nombre de places 8



lundi 28 juin 2010

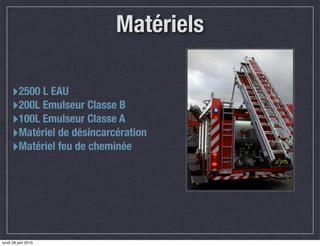

Matériels

     ‣2500 L EAU
     ‣200L Emulseur Classe B
     ‣100L Emulseur Classe A
     ‣Matériel de désincarcération
     ‣Matériel feu de cheminée




lundi 28 juin 2010

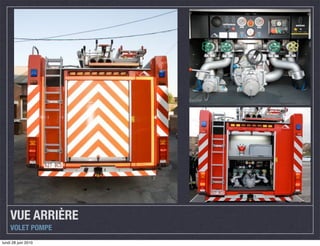

VUE ARRIÈRE
    VOLET POMPE
lundi 28 juin 2010

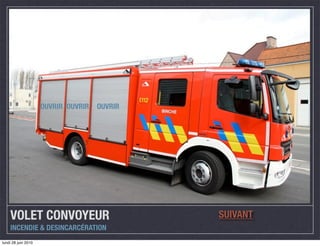

OUVRIR OUVRIR   OUVRIR




    VOLET CONVOYEUR                           SUIVANT
    INCENDIE & DESINCARCÉRATION
lundi 28 juin 2010
1. Lance haute pression 80m
                         1               2. Tuyaux de ∅70mm
                                         3. Tri-division
                                         4. Lances ∅ 45 & ∅ 70
                                         5. Réduction ∅70 vers ∅ 45
                     2       3       4
                                         6. Ventilateur
                                         7. Pré-mélangeur pour
                                     5   installation mousse HLZ
        8                7               (grande distance)
                                         8. Lance écran de protection

                                 6
    VOLET CONVOYEUR ARRIÈRE                          RETOUR
    VOLET INCENDIE
lundi 28 juin 2010
1
                                             1. Tuyaux de ∅45mm
                                             2. Groupe Holmatro portable
                                             3. Coupe pédale
                                             4. Petit verins
                     5                   2   5. Matériels divers
                             3       4

                     5           5



    VOLET CONVOYEUR MILIEU                              RETOUR
    VOLET INCENDIE - DÉSINCARCÉRATION
lundi 28 juin 2010

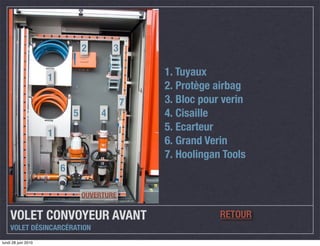

2        3

                     1
                                                  1. Tuyaux
                                                  2. Protège airbag
                                              7   3. Bloc pour verin
                             5        4           4. Cisaille
                                                  5. Ecarteur
                     1
                                                  6. Grand Verin
                                                  7. Hoolingan Tools
                         6

                                 OUVERTURE

    VOLET CONVOYEUR AVANT                                     RETOUR
    VOLET DÉSINCARCÉRATION
lundi 28 juin 2010
1   2. Housse de protection




                                             1
                             2
                                             2

                                             3


                             3


                                 3. Cale désincarcération
    VOLET CONVOYEUR AVANT           RETOUR
    VOLET DÉSINCARCÉRATION
lundi 28 juin 2010

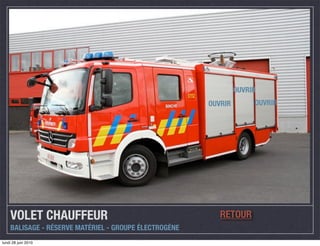

OUVRIR
                                                       OUVRIR        OUVRIR




    VOLET CHAUFFEUR                                       RETOUR
    BALISAGE - RÉSERVE MATÉRIEL - GROUPE ÉLECTROGÈNE
lundi 28 juin 2010

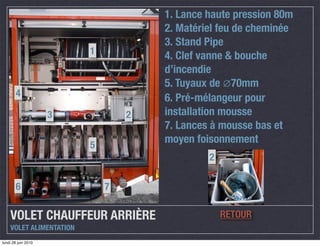

1. Lance haute pression 80m
                                     2. Matériel feu de cheminée
                                     3. Stand Pipe
                         1           4. Clef vanne & bouche
                                     d’incendie
                                     5. Tuyaux de ∅70mm
        4                            6. Pré-mélangeur pour
                     3           2   installation mousse
                                     7. Lances à mousse bas et
                                     moyen foisonnement
                         5
                                              2

        6                    7

    VOLET CHAUFFEUR ARRIÈRE                       RETOUR
    VOLET ALIMENTATION
lundi 28 juin 2010

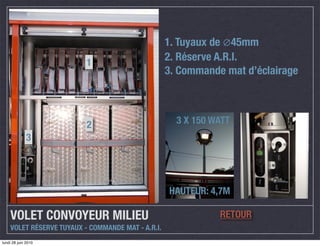

1. Tuyaux de ∅45mm
                          1
                                                   2. Réserve A.R.I.
                                                   3. Commande mat d’éclairage



                          2                          3 X 150 WATT
              3




                                                   HAUTEUR: 4,7M

    VOLET CONVOYEUR MILIEU                                    RETOUR
    VOLET RÉSERVE TUYAUX - COMMANDE MAT - A.R.I.
lundi 28 juin 2010
1                     1. Cône de signalisation
                                           2. Lampe de signalisation
                         6       7     2   3. Trépieds pour phares
                                           4. Phares
                                           5. Rallonges électriques
                     2
                                           6. Coffre colmatage
                                 8
                     3                     7. Coffre à outils
                                           8. Coffre isolation électrique
                     4                     9. Groupe électrogène

                                 9
                     5

    VOLET CHAUFFEUR AVANT                               RETOUR
    VOLET SIGNALISATION - ÉLECTRIQUE
lundi 28 juin 2010
