Le document décrit en détail le montage de plusieurs composants techniques, y compris des suspentes, des charpentes, un bruleur, et un système de montage pour un treuil. Il liste les désignations et les quantités de chaque pièce nécessaire pour l'assemblage. Le montage doit être effectué dans un ordre spécifique pour assurer un fonctionnement adéquat.

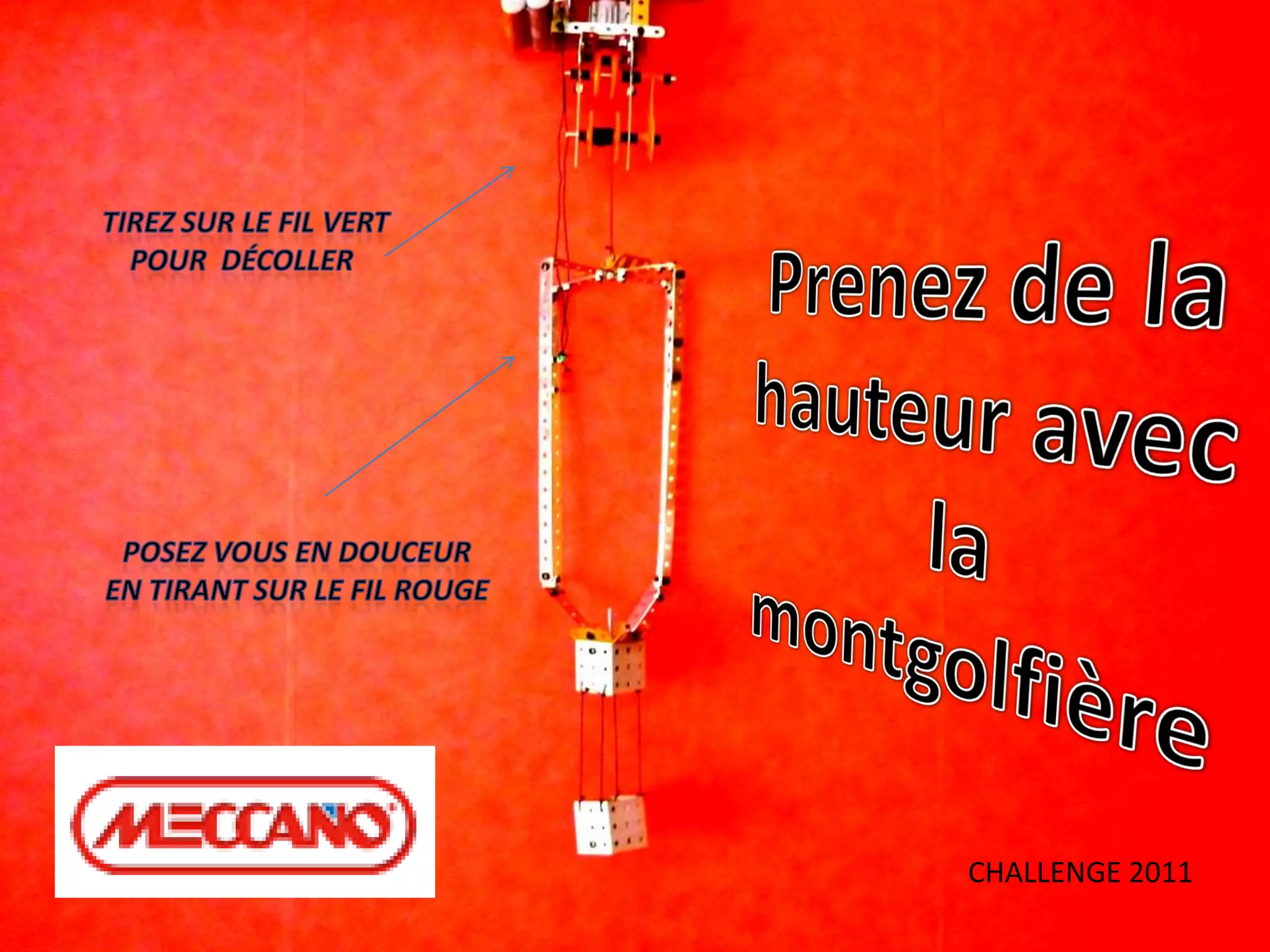

1. CHALLENGE 2011

3. MONTAGE
des 2 suspentes
type 1
DESIGNATION Nombre
Barre 15 trous 2
Barre 7 trous 2
Barre 5 trous 2
Equerre 45° 2
Equerre 120° 2
Vis +écrou 10

4. MONTAGE
des 2 suspentes
type 2
DESIGNATION Nombre
Barre 15 trous 2
Equerre 45° 2
Equerre 120° 2
Vis +écrou 6

5. MONTAGE
de la CHARPENTE
DESIGNATION oNombre
Barre 11 trous 2
Plaque double120° 1
Fer U 1 trou 1
Equerre 120° 2
Vis + écrou 5

6. MONTAGE
DESIGNATION Nombre
du bruleur
Plaque double 120° 2
Plaque double 90° 1
boite carrée 1
Fer U 2 trous 1
Tube rond 3 trous 1
Vis + écrou 2
Vis + écrou 3 cm 1

7. MONTAGE
de la nacelle
DESIGNATION Nombre
Plaque double 90° 2
boite carrée 1
Vis + écrou 4

8. FIXATION DESIGNATION Nombre
des 4 suspentes Vis +écrou 4

9. DESIGNATION Nombre
Vis +écrou 4
ASSEMBLAGE
du bruleur

10. ACCROCHAGE
de la nacelle
DESIGNATION Nombre
Ficelle 10 cm 4

12. STRUCTURE
PORTEUSE

13. MONTAGE
du système (montée/descente)
DESIGNATION Nombre
Plaque 90° 5 trous 1
Fer U 3 trous 1
Vis +écrou 2

14. MONTAGE
du bloc de fixation
DESIGNATION nombre
Equerre triangle 90° 1
Fer U 5 trous 2
Vis +écrou 2

15. ASSEMBLAGE
de la STRUTURE PORTEUSE
DESIGNATION Nombre
Plaque 90° 5 trous 1
Plaque étroite 7 trous 1
Vis +écrou 6

16. MONTAGE
des 2 barres de fixation
DESIGNATION Nombre
Cornière 90° 5 trous 2
Plaque 9 trous 1
Plaque 120° 4 trous 4
Vis +écrou 2

17. DESIGNATION Nombre
ASSEMBLAGE
Axe 9 cm 2 du treuil
Grande poulie 1
Bague caoutchouc 10
Roue dentée simple 2
Roue dentée à 90° 2
Petite poulie 1
Bague plastique 2 BIEN RESPECTER l’ordre de MONTAGE
des axes

18. FIXATION
de l’engrenage
DESIGNATION Nombre
Bloc moteur 1
Engrenage 1
Bague caoutchouc 1

19. DESIGNATION Nombre
MONTAGE Vis +écrou 2
du MOTEUR

20. MONTAGE DESIGNATION Nombre
du treuil Vis +écrou 4
1
METTRE les 4 vis
sur le bloc moteur
2
ASSEMBLER
les barres de fixation
Sur le bloc moteur

21. DESIGNATION Nombre
Vis +écrou 2
MONTAGE
du « boitier piles »

22. DESIGNATION Nombre
FIXATION des fils Vis 1.5cm +écrou frein 1
de montée et de descente Fil 30 cm 2

23. MONTAGE
du BALLON
DESIGNATION Nombre
Câble d’accrochage 1

24. 4ème MARIVAUX :
DENEUVILLE Alexandre
ROUTIER Brandon
TRUPIN Alain
Piloté par Mr PEREIRA
62126 WIMILLE
