Le document fournit des instructions étape par étape pour le montage d'un ultra-léger motorisé, en listant les pièces nécessaires pour chaque phase. Les étapes comprennent le montage du châssis, de la voile, de l'armature, du moteur et des hélices. À la fin du processus, l'ULM est complété et prêt à l'emploi.

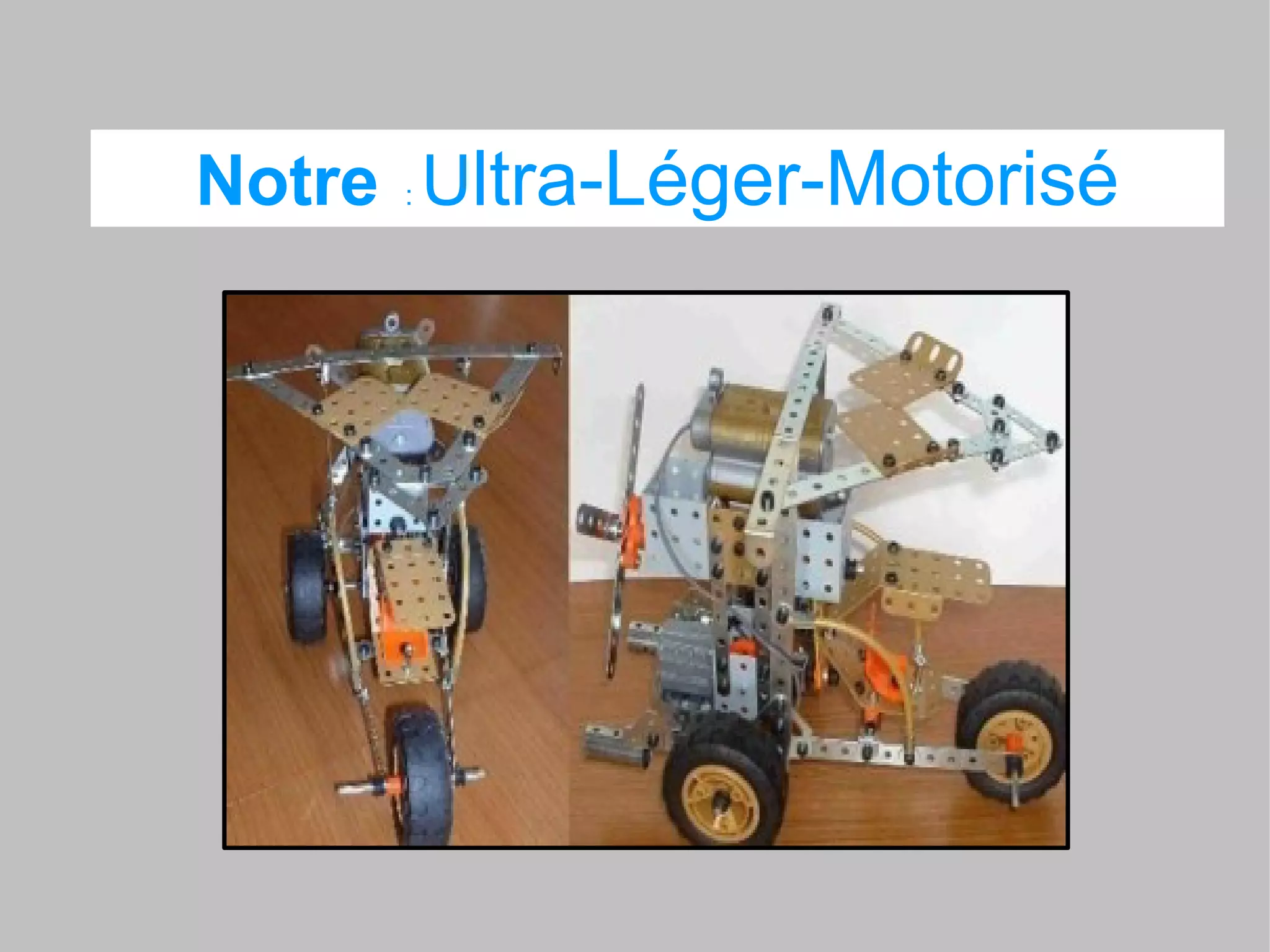

1. Notre : Ultra-Léger-Motorisé

2. Étape n°1 : Montage du châssis
Pièces nécessaires :
2 barres 19 trous (1A)
1 jante (187C)
1 roue (J45 )
10 écrous (37A)
10 vis noires (37B)
2 « tuyaux » (163 )
4 entretoises oranges (38A
1 axe (316)
2 triangles (126A)
2 triangles pliés (126)
1 barre 7 trous (235B)
Réalisez le montage
selon le modèle ci-dessus

3. Étape n°2 : Montage de la voile
Pièces nécessaires :
2 barres 11 trous (2A)
2 plaques 1 pli (73A)
2 barres courbées (133B)
1 barre 5 trous (5) Réalisez le montage
2 barres fines 4 trous(235H) selon le modèle ci-dessous
10 vis noires (37B)
10 écrous (37A)

4. Étape n°3 : Montage de
l'armature de la voile
Pièces nécessaires :
2 barres 15 trous (1B)
2 flexibles jaunes (940)
4 embouts pour flexible (212)
4 écrous (37A)
4 vis noires (37B)
2 barres pliées 5 trous (48A)
1 barre pliée 7 trous (48B)
Réalisez le montage
selon le modèle ci-dessus

5. Étape n°4 : Montage de la voile
sur son armature
Pièces nécessaires :
2 écrous (37A)
2 vis (37B)
Réalisez le montage
selon le modèle ci-contre

6. Étape n°5 : Montage de la voile et
de son armature sur le châssis
Pièces nécessaires :
4 vis noires (37B)
4 écrous (37A)
Réalisez le montage
selon le modèle ci-contre

7. Étape n°6 : Montage du siège
Pièces nécessaires :
1 barre 5 trous (5)
1 siège (324A)
11 écrous (37A)
2 entretoises oranges (38A)
9 vis noires (37B)
2 équerres (12)
3 plaques pliées sur les 2 cotés (51G)
1 plaque 2 plis latéraux (51E)
1 vis mi-filetée (144G)
2 vis (111)
Réalisez le montage
Selon le modèle ci-dessus

8. Étape n°7 : Montage du siège
sur le châssis
Pièces nécessaires :
2 vis noires (37B)
2 écrous (37A)
Réalisez
le montage
selon le modèle
ci-contre

9. Étape n°8 : Montage du bloc moteur (A)
Pièces nécessaires :
1 moteur (770)
6 écrous (37A)
6 vis noires (260 D)
4 entretoises transparentes (59C)
1 bloc carré (160G)
1 grande roue dentée (28-3P)
2 embouts noirs (23C)
1 poulie (23B3P)
1 moyenne roue dentée (26P-3P)
2 petites roues dentées (25B3P)
2 axes (317)
1 rondelle (38D)
2 entretoises oranges (38A)
1 pièce « pont » (45)
Réalisez le montage
selon le modèle ci-contre

10. Étape n°9 : Montage du bloc moteur (B)
Pièces nécessaires :
1 plaque carrée 9 trous (74)
4 écrous (37A)
4 entretoises oranges (38A)
4 rondelles (38)
3 entretoises transparentes (59C)
2 vis noires (37B)
2 axes (
1 barre pliée 3 trous (46A)
2 axes (316B)
1 raccord orange (213D-3P)
2 vis (111)
1 roue dentée (27A-3P)
Réalisez le montage
selon le modèle ci-contre

11. Étape n°10 : Montage du bloc
moteur sur le châssis
Pièces nécessaires :
2 écrous (37A)
2 vis noires (37B)
Placer le moteur sur le
châssis, retournez le
et mettez en place
les 2 vis et les serrer.

12. Étape n°11 : Montage de l'hélice (A)
Pièces nécessaires :
2 écrous (37A)
2 rondelles (38) Rondelle
2 plaques triangles (133A) dessus
2 vis (111)
1 pièce orange (260C)
1 barre 11 trous (2)
Rondelle
dessous
Réalisez le montage
selon le modèle ci-contre

13. Étape n°12 : Montage de l'hélice (B)
Pièces nécessaires :
2 écrous (37A)
Rondelle en dessous
3 rondelles (38) de la barre
Barre au dessus
2 vis (111)
1 barre 11 trous (2)
Rondelles en dessous
de la barre
Réalisez le montage
selon le modèle ci-contre

14. Étape n°13 : Montage de l'hélice fin

15. Étape n°14 : Montage base d'hélice (A)
Pièces nécessaires :
2 blocs carrés gris (160G)
2 plaques carrées pliées jaunes (51B)
8 écrous (37A)
8 vis noires (37B)
Fixez les 2 blocs et les 2 plaques
Pièces nécessaires :
1 barre pliée 3 trous (46A)
3 vis noires (37B)
2 écrous (37A
Fixez la barre au milieu des plaques
jaunes puis fixez la batterie

16. Étape n°15 : Montage base d'hélice (B)
et de l'hélice
Pièces nécessaires :
6 entretoises
1 courroie (186H) - 3 embouts noirs (23C)
8 entretoises oranges (38A)
1 raccord axe orange (213D) - 2 axes (316)
1 poulie (23B 3P)
1 embout orange (144C)
Fixez les 2 axes sur le raccord.
Positionnez l'axe au centre du bloc gauche
Insérez les 8 entretoises (6 et2)
et la poulie.
Mettre la courroie.
Coincer l'axe à l'aide de 2 embouts noirs.
Sur l'axe, insérer l'embout orange, l'hélice
montée et la coincer avec un dernier
embout noir.

17. Étape n° 16 : Montage du support
base d'hélice sur le bloc moteur
Pièces nécessaires :
2 barres 9 trous (235D)
8 vis noires (37B)
8 écrous (37A)
2 barres 7 trous (2A)
Fixez les 2 barres sur le
bloc carré du support
moteur selon le modèle
ci-contre

18. Étape n° 17 : Montage de la base d'hélice
sur son support
Pièces nécessaires :
8 vis noires (37B)
8 écrous (37A)
Fixez les 8 vis sur le bloc
central de la base
d'hélice selon le modèle
ci-contre
Placez la courroie dans la
gorge de la poulie

19. Étape n° 18 : Mise en place des roues.
Pièces nécessaires :
Réalisez le montage
2 roues + jantes (J45+187C) selon le modèle ci-dessous
4 embouts noirs (23C)
2 embouts oranges (144 C)

20. Collège Pilâtre de Rozier
Wimille 62126
L'ULM est terminé ! Équipe : 3DT
Valérie Delétoille
Daubresse Emilie
Duriez Clémentine
Dupureur Agathe
Tiertant Esther
