Étape 1
Prenez:
8 vis A637, 8 écrous
A337, 2 équerres
C371, 2 barres A203
les 2 moteurs et leurs
blocs piles.
Étape 2
Assemblez
l'étape 1.
Étape 3
Prenez :
2 jantes et leurs pneus
(A187) (A045), 2
rondelles (A138), 4 joints
(A259), 3 poulies (A623),
1 engrenage (A025), une
roue dentée (A128), 2
rondelles (A238), 2
rondelles (A444), une
tige (A315) et le montage
de l'étape 2.
Étape 4
Assemblez l'étape 3.
Étape 5
Prenez :
2 barres (A414), 1 barre (A202), 10 vis (A637),
10 écrous (A337), 1 (C369) et 1 (A851).
Étape 6
Assemblez l'étape 5 et
prenez : 2 (B953), 2
barres (A202), 2
(A248), 2 écrous
(A737), 11 écrous
(A337), 13 vis (A634) et
4 rondelles (A138).
Étape 7.
Assemblez
l'étape 6
Étape 8
Prenez :
1 tige (A315), 4 joints (A259), 6
rondelles (A238), 2 rondelles
(A338), 2 jantes et leurs pneus et
l'étape 7. Ces éléments vont nous
servir à assembler l'étape 7 à
l'étape 4.
Étape 9
Assemblez
l'étape 7 à
l'étape 4 avec
les éléments
de l'étape 8.
Étape 10
Prenez :
2 vis (A637), 2 écrous
(A337), 2 barres (A202).
Étape 11
Assemblez l'étape
10 et prenez :
1 poulie en
caoutchouc (A623),
2 poulies (A627), 1
tige (A315), 2
rondelles (A338), 2
joints (A259) et un
morceau de ficelle
(A898) que vous
couperez à 20 cm.
Étape 12
Prenez :
1 vis (A637), 1 vis (A247), 2 écrous
(A337), 2 rondelles (A338) et 1 barre
(A506).

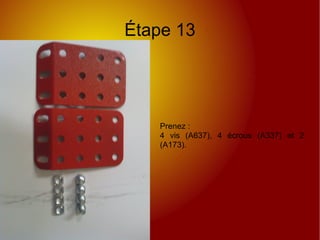

Étape 13
Prenez :
4 vis (A637), 4 écrous (A337) et 2
(A173).
Étape 14
Assemblez
tout.
Voilà, c'est fini.
Vous pouvez
aussi y ajouter
différentes
décorations.
Projet réalisé par l'équipe de 4ème du collège
Joliot Curie de FOURMIES
Mathis FOSSEY
Théo DELLOUE
Samy MERCIER
Damien OLIVIER
Encadrant
P-J KUNTZ
