Le document répertorie les pièces nécessaires à l'assemblage d'un modèle, incluant des sections pour la partie avant, la queue, le châssis, le rotor, et les équipements associés. Chaque section détaille des composants spécifiques tels que des vis, écrous, moteurs et pièces de décoration. Le modèle a été réalisé par des étudiants du collège Joliot Curie, encadrés par des enseignants.

2. Les pièces pour la partie avant :
- 8 vis S1 A637
- 8 écrous A337
- 2 pièces de liaison A212
- 2 équerres A012
- 1 équerre A126
- 1 équerre A712
- 1 U A248
- 1 plaque A173
- 1 équerre C371

3. Les pièces pour la queue :
- 2 barres 11 trous A202
- 1 U A248
- 2 équerres A126
- 4 équerres A012
- 10 vis S1 A637
- 2 vis S2 A511
- 12 écrous A337
- 2 cônes B953

4. Les pièces pour le châssis :
- 29 vis S1 A637 - 27 écrous A337 - 4 plaques C369
- 3 plaques A851 - 2 équerres C371 - 5 équerres A012
- 3 équerres A713 - 2 pièces de liaison A212 - 2 U A248
- 2 pièces de liaison A423 - 2 barres 5 trous A105

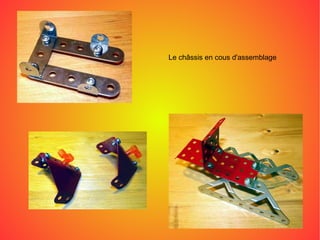

5. Le châssis en cous d'assemblage

6. Le châssis assemblé (sans les carénages qui seront placés ensuite)

7. Les pièces pour le rotor et
son montage :
- 1 moteur A651 et son bloc piles
- 5 bagues A259
- 2 vis S1 A637
- 4 vis A337
- 1 axe 130 mm A315
- 2 rondelles A138
- 1 pignon A025
- 1 couronne dentée A128

8. Mise en place des carénages

9. - 2 vis S1 A637 - 6 écrous A337
- 4 vis B2 A447 - 4 entretoises A338
- 2 amortisseurs C372
Assemblage de la queue sur le
châssis

10. Partie avant du châssis pour support du
train avant :
- 4 U A252
- 2 équerres A713
- 10 vis S1 A637
- 10 écrous A337

11. Le moteur de propulsion et son
assemblage :
- 1 moteur A651 et son bloc piles
- 4 vis S1 A637
- 4 écrous A337
- 2 barres 7 trous A203
- 1 U A248
- 2 poulies A623

12. Les pièces pour le siège et l'assemblage de la
partie avant sur le moteur de propulsion :
- 2 triangles B484
- 2 plaques A173
- 2 coussins A177
- 12 vis S1 A637
- 12 écrous A337

13. La partie avant fixée sur le moteur de
propulsion
Assemblage du dossier

14. Le moteur de propulsion
assemblé avec le châssis

15. La courroie n'est pas encore reliée à la
poulie extérieure
Les pièces du train avant :
- 2 pneus A045
- 2 jantes A187
- 1 axe 130 mm A315
- 2 bagues A259
- 3 entretoises A238
- 3 entretoises A338
- 1 bague d'entraînement A444
- 1 poulie A627
- 1 courroie 25 mm A695

16. Les pièces du train arrière :
- 2 axes 100 mm A428
- 2 pneus A045
- 2 jantes A187
- 1 courroie 50 mm A696
- 2 pièces d'entraînement A444
- 1 pièce de liaison A313
- 1 poulie A627
- 1 entretoise A338
- 2 rondelles A138
- 6 bagues A259
- 1 entretoise A238

17. Mise en place des blocs piles
(2 vis S1 A637)

18. Les pièces du rotor principal :
- 5 barres 11 trous A202 - 1 jante A187 - 4 vis B1 A247
- 2 vis S1 A637 - 6 écrous A337 - 1 bague A259
- 7 entretoises A238 - 1 pièce d'entraînement A444

19. Le rotor mis en place

20. Le rotor de queue
- 1 axe 100 mm A428
- 2 jantes A187
- 4 entretoises A238
- 2 bagues A259

21. Les pièces de décoration :
- 2 tiges souples 170 mm C375
- 1 crémaillère A334
- 2 entretoises A238
- 4 écrous A337
- 2 vis S1 A637
- 2 vis S3 A411

22. Le modèle terminé

23. Modèle réalisé par :
Logan CHAUDRON 5B
Matthieu JEAUMART 5B
Stanislas LEPORCQ 5B
Du collège :
Joliot Curie de Fourmies
Encadrés par :
S. HIANNE et P-J KUNTZ
