Moteur

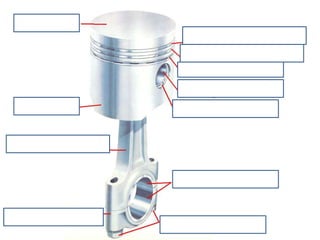

c c c c c c c c c

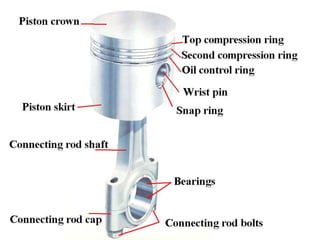

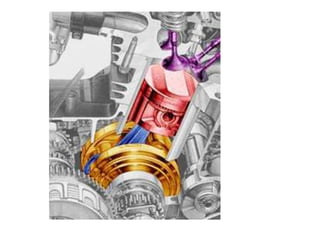

Couronne (calotte) du piston Segment de feu Segment de compression Segment racleur Axe de piston Jupe du piston Circlip d’ axe de piston Arbre de la bielle Roulement de pied de bielle Chapeau de la tête de bielle Boulon de bielle

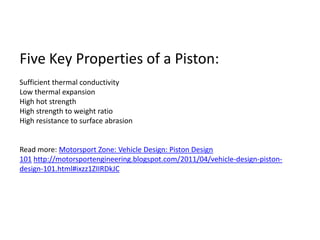

Five Key Properties of a Piston: Sufficient thermal conductivity Low thermal expansion High hot strength High strength to weight ratio High resistance to surface abrasion Read more: Motorsport Zone: Vehicle Design: Piston Design 101 http://motorsportengineering.blogspot.com/2011/04/vehicle-design-piston-design-101.html#ixzz1ZIIRDkJC

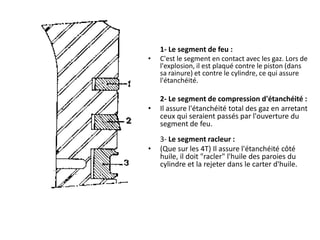

	1- Le segment de feu : C'est le segment en contact avec les gaz. Lors de l'explosion, il est plaqué contre le piston (dans sa rainure) et contre le cylindre, ce qui assure l'étanchéité. 	2- Le segment de compression d'étanchéité : Il assure l'étanchéité total des gaz en arretant ceux qui seraient passés par l'ouverture du segment de feu.3- Le segment racleur : (Que sur les 4T) Il assure l'étanchéité côté huile, il doit "racler" l'huile des paroies du cylindre et la rejeter dans le carter d'huile.

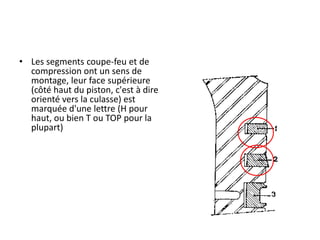

Les segments coupe-feu et de compression ont un sens de montage, leur face supérieure (côté haut du piston, c'est à dire orienté vers la culasse) est marquée d'une lettre (H pour haut, ou bien T ou TOP pour la plupart)
Désaxage de l'axe du piston B : 0,475 ± 0,075 mm .

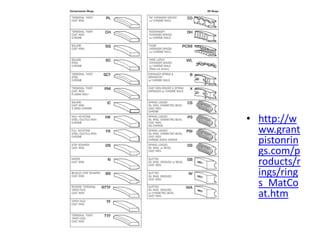

http://www.grantpistonrings.com/products/rings/rings_MatCoat.htm

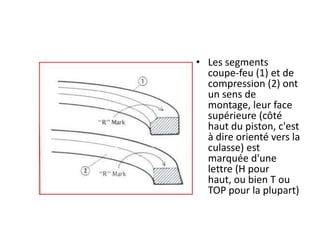

Les segments coupe-feu (1) et de compression (2) ont un sens de montage, leur face supérieure (côté haut du piston, c'est à dire orienté vers la culasse) est marquée d'une lettre (H pour haut, ou bien T ou TOP pour la plupart)

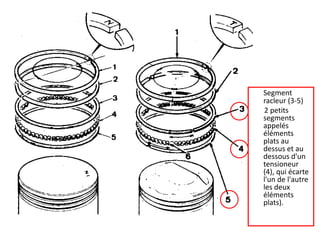

Segment racleur (3-5)        2 petits segments appelés éléments plats au dessus et au dessous d'un tensioneur (4), qui écarte l'un de l'autre les deux éléments plats).

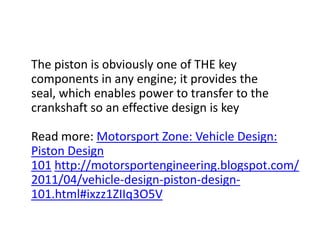

   The piston is obviously one of THE key components in any engine; it provides the seal, which enables power to transfer to the crankshaft so an effective design is keyRead more: Motorsport Zone: Vehicle Design: Piston Design 101 http://motorsportengineering.blogspot.com/2011/04/vehicle-design-piston-design-101.html#ixzz1ZIIq3O5V

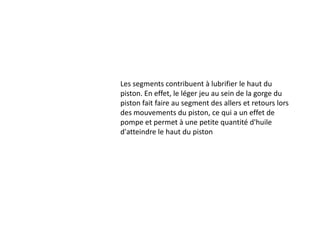

Les segments contribuent à lubrifier le haut du piston. En effet, le léger jeu au sein de la gorge du piston fait faire au segment des allers et retours lors des mouvements du piston, ce qui a un effet de pompe et permet à une petite quantité d'huile d'atteindre le haut du piston

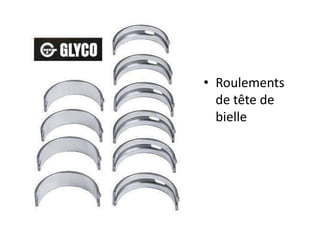

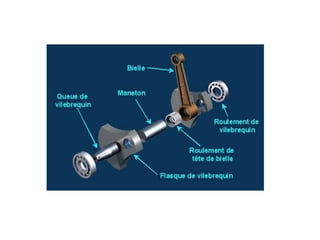

Roulements de tête de bielle

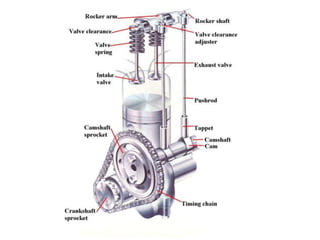

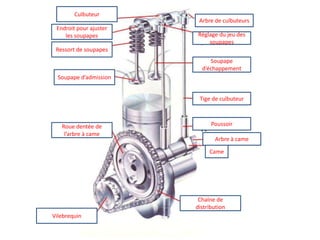

Culbuteur Arbre de culbuteurs Endroit pour ajuster les soupapes Réglage du jeu des soupapes  Ressort de soupapes Soupape d’échappement Soupape d’admission Tige de culbuteur Poussoir Roue dentée de l’arbre à came Arbre à came Came Chaîne de distribution Vilebrequin

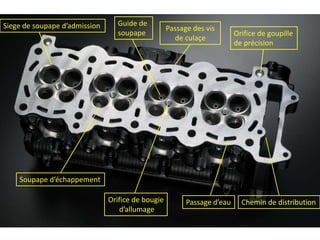

Guide de  soupape Siege de soupape d’admission Passage des vis de culaçe Orifice de goupille de précision Soupape d’échappement Orifice de bougie  d’allumage Passage d’eau Chemin de distribution
Guide de  soupape Siege de soupape d’admission Passage des vis de culaçe Orifice de goupille de précision Soupape d’échappement Orifice de bougie  d’allumage Passage d’eau Chemin de distribution

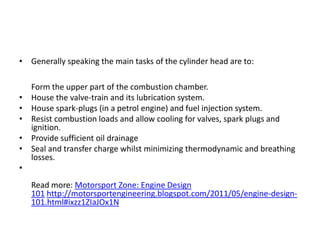

Generally speaking the main tasks of the cylinder head are to:Form the upper part of the combustion chamber. House the valve-train and its lubrication system. House spark-plugs (in a petrol engine) and fuel injection system. Resist combustion loads and allow cooling for valves, spark plugs and ignition. Provide sufficient oil drainage Seal and transfer charge whilst minimizing thermodynamic and breathing losses. Read more: Motorsport Zone: Engine Design 101 http://motorsportengineering.blogspot.com/2011/05/engine-design-101.html#ixzz1ZIaJOx1N

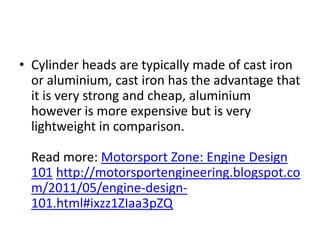

Cylinder heads are typically made of cast iron or aluminium, cast iron has the advantage that it is very strong and cheap, aluminium however is more expensive but is very lightweight in comparison. Read more: Motorsport Zone: Engine Design 101 http://motorsportengineering.blogspot.com/2011/05/engine-design-101.html#ixzz1ZIaa3pZQ
Les pièces des moteurs
Les pièces des moteurs

Contenu connexe

Tendances

Support cours moteur thermique
Support cours moteur thermiqueSupport cours moteur thermique
Support cours moteur thermique
essaies

Cours de diagnostic électronique automobile
Cours de diagnostic électronique automobileCours de diagnostic électronique automobile
Cours de diagnostic électronique automobilescorpios92

Cour techno la boite de vitesse
Cour techno la boite de vitesseCour techno la boite de vitesse
Cour techno la boite de vitesse
Aziz En-nassiri

Cours ajustements e
Cours ajustements eCours ajustements e
Cours ajustements e
GABRIEL SIMO

Guidage en rotation.pdf
Guidage en rotation.pdfGuidage en rotation.pdf
Guidage en rotation.pdf
pcusers1

Principe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 tempsPrincipe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 temps
Rafael Nadal

Lu k cours_embrayage_2013
Lu k cours_embrayage_2013Lu k cours_embrayage_2013
Lu k cours_embrayage_2013
Rafael Nadal

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement
Jean-Philippe Lehoux

Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...
Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...
Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...Majda El Aouni

Cahier Meca 4ST
Cahier Meca 4STCahier Meca 4ST
Cahier Meca 4ST
Mohamed Mtaallah

Transmission
TransmissionTransmission
Transmission
Mohcine Benbouzait

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroiesyouri59490

COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE
Mounir Frija

Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2
Mohamed Mtaallah

Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)
Mohamed Trabelsi

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2
Mohamed Mtaallah

Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2
Mohamed Mtaallah

Diesel common rail-miard
Diesel common rail-miardDiesel common rail-miard
Diesel common rail-miard
Azza Souifi Dhrioua

Devenir technicien en diagnostic et maintenance automobile
Devenir technicien en diagnostic et maintenance automobileDevenir technicien en diagnostic et maintenance automobile
Devenir technicien en diagnostic et maintenance automobile
Fatima AZOUZI

Assemblages vissés
Assemblages vissésAssemblages vissés
Assemblages vissésmedrouam


Tendances (20)

Support cours moteur thermique
Support cours moteur thermiqueSupport cours moteur thermique
Support cours moteur thermique

Cours de diagnostic électronique automobile
Cours de diagnostic électronique automobileCours de diagnostic électronique automobile
Cours de diagnostic électronique automobile

Cour techno la boite de vitesse
Cour techno la boite de vitesseCour techno la boite de vitesse
Cour techno la boite de vitesse

Cours ajustements e
Cours ajustements eCours ajustements e
Cours ajustements e

Guidage en rotation.pdf
Guidage en rotation.pdfGuidage en rotation.pdf
Guidage en rotation.pdf

Principe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 tempsPrincipe de fonctionnement du moteur 4 temps
Principe de fonctionnement du moteur 4 temps

Lu k cours_embrayage_2013
Lu k cours_embrayage_2013Lu k cours_embrayage_2013
Lu k cours_embrayage_2013

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement

Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...
Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...
Devoir+de+contrôle+n°1+ +génie+électrique+gestion+camions+silos+blé+-+bac+tec...

Cahier Meca 4ST
Cahier Meca 4STCahier Meca 4ST
Cahier Meca 4ST

Transmission
TransmissionTransmission
Transmission

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroies

COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE

Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2

Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2

Diesel common rail-miard
Diesel common rail-miardDiesel common rail-miard
Diesel common rail-miard

Devenir technicien en diagnostic et maintenance automobile
Devenir technicien en diagnostic et maintenance automobileDevenir technicien en diagnostic et maintenance automobile
Devenir technicien en diagnostic et maintenance automobile

Assemblages vissés
Assemblages vissésAssemblages vissés
Assemblages vissés


En vedette

Oscaro - Conseils mecaniques - Courroie de distribution
Oscaro - Conseils mecaniques - Courroie de distributionOscaro - Conseils mecaniques - Courroie de distribution
Oscaro - Conseils mecaniques - Courroie de distributionOscaro

Rapport final came
Rapport final cameRapport final came
Rapport final came
Layla Zerhoun

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique
soufiane merabti

Liste pieces-detachees-courantes-bernard-moteur-ova-services
Liste pieces-detachees-courantes-bernard-moteur-ova-servicesListe pieces-detachees-courantes-bernard-moteur-ova-services
Liste pieces-detachees-courantes-bernard-moteur-ova-services
olivier dubois

Gamme d'usinage
Gamme d'usinageGamme d'usinage
Gamme d'usinage
Layla Zerhoun

Oscaro - Conseils mecaniques - Kit de frein arrière
Oscaro - Conseils mecaniques - Kit de frein arrièreOscaro - Conseils mecaniques - Kit de frein arrière
Oscaro - Conseils mecaniques - Kit de frein arrièreOscaro

SEAL Systems - PDF/A
SEAL Systems - PDF/ASEAL Systems - PDF/A
SEAL Systems - PDF/A
SEAL Systems

Industrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik
Industrial Mechanical Seals by Indo Seals Pvt. Ltd., NashikIndustrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik
Industrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik
IndiaMART InterMESH Limited

Cosseco fabricant de pompes à chaleur à auto-consommation photovoltaïque
Cosseco  fabricant de pompes à chaleur à auto-consommation photovoltaïqueCosseco  fabricant de pompes à chaleur à auto-consommation photovoltaïque
Cosseco fabricant de pompes à chaleur à auto-consommation photovoltaïquepguiolc

Examen de passage 2009 v3
Examen de passage 2009 v3Examen de passage 2009 v3
Examen de passage 2009 v3
Abdelhamid Rrhioua

Industrial Mechanical Seal by Leak - End Engineers, Mumbai
Industrial Mechanical Seal by Leak - End Engineers, MumbaiIndustrial Mechanical Seal by Leak - End Engineers, Mumbai
Industrial Mechanical Seal by Leak - End Engineers, Mumbai
IndiaMART InterMESH Limited

Understanding the Function of Radial Lip Shaft Seals
Understanding the Function of Radial Lip Shaft SealsUnderstanding the Function of Radial Lip Shaft Seals
Understanding the Function of Radial Lip Shaft Seals
RL Hudson

Fiche De Controles Fc1
Fiche De Controles Fc1Fiche De Controles Fc1
Fiche De Controles Fc1youri59490


En vedette (20)

Joomlapero 04-02-2013
Joomlapero 04-02-2013Joomlapero 04-02-2013
Joomlapero 04-02-2013

Oscaro - Conseils mecaniques - Courroie de distribution
Oscaro - Conseils mecaniques - Courroie de distributionOscaro - Conseils mecaniques - Courroie de distribution
Oscaro - Conseils mecaniques - Courroie de distribution

1012768
10127681012768
1012768

1012695
10126951012695
1012695

Rapport final came
Rapport final cameRapport final came
Rapport final came

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique

Acheteur
AcheteurAcheteur
Acheteur

Types des pompes
Types des pompesTypes des pompes
Types des pompes

Liste pieces-detachees-courantes-bernard-moteur-ova-services
Liste pieces-detachees-courantes-bernard-moteur-ova-servicesListe pieces-detachees-courantes-bernard-moteur-ova-services
Liste pieces-detachees-courantes-bernard-moteur-ova-services

Gamme d'usinage
Gamme d'usinageGamme d'usinage
Gamme d'usinage

Oscaro - Conseils mecaniques - Kit de frein arrière
Oscaro - Conseils mecaniques - Kit de frein arrièreOscaro - Conseils mecaniques - Kit de frein arrière
Oscaro - Conseils mecaniques - Kit de frein arrière

SEAL Systems - PDF/A
SEAL Systems - PDF/ASEAL Systems - PDF/A
SEAL Systems - PDF/A

Industrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik
Industrial Mechanical Seals by Indo Seals Pvt. Ltd., NashikIndustrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik
Industrial Mechanical Seals by Indo Seals Pvt. Ltd., Nashik

Cosseco fabricant de pompes à chaleur à auto-consommation photovoltaïque
Cosseco  fabricant de pompes à chaleur à auto-consommation photovoltaïqueCosseco  fabricant de pompes à chaleur à auto-consommation photovoltaïque
Cosseco fabricant de pompes à chaleur à auto-consommation photovoltaïque

Redresseurs
RedresseursRedresseurs
Redresseurs

Examen de passage 2009 v3
Examen de passage 2009 v3Examen de passage 2009 v3
Examen de passage 2009 v3

Industrial Mechanical Seal by Leak - End Engineers, Mumbai
Industrial Mechanical Seal by Leak - End Engineers, MumbaiIndustrial Mechanical Seal by Leak - End Engineers, Mumbai
Industrial Mechanical Seal by Leak - End Engineers, Mumbai

Understanding the Function of Radial Lip Shaft Seals
Understanding the Function of Radial Lip Shaft SealsUnderstanding the Function of Radial Lip Shaft Seals
Understanding the Function of Radial Lip Shaft Seals

Caisse4
Caisse4Caisse4
Caisse4

Fiche De Controles Fc1
Fiche De Controles Fc1Fiche De Controles Fc1
Fiche De Controles Fc1


Similaire à Les pièces des moteurs

4---SYSTEME ENCEINTE bloc moteur V6.pptx
4---SYSTEME ENCEINTE bloc moteur V6.pptx4---SYSTEME ENCEINTE bloc moteur V6.pptx
4---SYSTEME ENCEINTE bloc moteur V6.pptx
landrybazie

6---SYSTEME DE DISTRIBUTION propres.pptx
6---SYSTEME DE DISTRIBUTION propres.pptx6---SYSTEME DE DISTRIBUTION propres.pptx
6---SYSTEME DE DISTRIBUTION propres.pptx
landrybazie

Moteur deux temps.merabti soufiane
Moteur deux temps.merabti soufianeMoteur deux temps.merabti soufiane
Moteur deux temps.merabti soufiane
soufiane merabti

Model c15, c10
Model c15, c10Model c15, c10
Model c15, c10
EberCayllahua1

Symbolisation symboles pneumatique
Symbolisation symboles pneumatique Symbolisation symboles pneumatique
Symbolisation symboles pneumatique
phatnasi

25984620 glossary-english-french
25984620 glossary-english-french25984620 glossary-english-french
25984620 glossary-english-frenchlouissila

Mr 342-trafic-1
Mr 342-trafic-1Mr 342-trafic-1
Mr 342-trafic-1ReZiak

Catalogue ATERM
Catalogue ATERMCatalogue ATERM
Catalogue ATERM
Société ATERM

Catalogue rc concept fr mail
Catalogue rc concept fr mailCatalogue rc concept fr mail
Catalogue rc concept fr mail
RCConcept

pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf
pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdfpdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf
pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf
sedmorabet


Similaire à Les pièces des moteurs (10)

4---SYSTEME ENCEINTE bloc moteur V6.pptx
4---SYSTEME ENCEINTE bloc moteur V6.pptx4---SYSTEME ENCEINTE bloc moteur V6.pptx
4---SYSTEME ENCEINTE bloc moteur V6.pptx

6---SYSTEME DE DISTRIBUTION propres.pptx
6---SYSTEME DE DISTRIBUTION propres.pptx6---SYSTEME DE DISTRIBUTION propres.pptx
6---SYSTEME DE DISTRIBUTION propres.pptx

Moteur deux temps.merabti soufiane
Moteur deux temps.merabti soufianeMoteur deux temps.merabti soufiane
Moteur deux temps.merabti soufiane

Model c15, c10
Model c15, c10Model c15, c10
Model c15, c10

Symbolisation symboles pneumatique
Symbolisation symboles pneumatique Symbolisation symboles pneumatique
Symbolisation symboles pneumatique

25984620 glossary-english-french
25984620 glossary-english-french25984620 glossary-english-french
25984620 glossary-english-french

Mr 342-trafic-1
Mr 342-trafic-1Mr 342-trafic-1
Mr 342-trafic-1

Catalogue ATERM
Catalogue ATERMCatalogue ATERM
Catalogue ATERM

Catalogue rc concept fr mail
Catalogue rc concept fr mailCatalogue rc concept fr mail
Catalogue rc concept fr mail

pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf
pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdfpdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf
pdfcoffee.com_18-boite-de-vitesses-pdf-free.pdf


Plus de jean

Électricité et électronique chapitre 2
Électricité et électronique chapitre 2Électricité et électronique chapitre 2
Électricité et électronique chapitre 2jean

Éectricité et électronique chapitre 1
Éectricité et électronique chapitre 1Éectricité et électronique chapitre 1
Éectricité et électronique chapitre 1jean

Troubleshooting charge
Troubleshooting chargeTroubleshooting charge
Troubleshooting chargejean

La batterie d’accumulateur ppt
La batterie d’accumulateur pptLa batterie d’accumulateur ppt
La batterie d’accumulateur pptjean

Hydraulique soupapes de sécurité
Hydraulique soupapes de sécuritéHydraulique soupapes de sécurité
Hydraulique soupapes de sécuritéjean

4 hydraulique principes de base
4 hydraulique principes de base4 hydraulique principes de base
4 hydraulique principes de base
jean

2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de basejean

2 hydraulique les leviers
2 hydraulique les leviers2 hydraulique les leviers
2 hydraulique les leviersjean

1 hydraulique introduction
1 hydraulique introduction1 hydraulique introduction
1 hydraulique introductionjean

Vérification batterie
Vérification batterieVérification batterie
Vérification batterie
jean

Le vernier
Le vernierLe vernier
Le vernierjean

Les organes d’assemblages filetés
Les organes d’assemblages filetésLes organes d’assemblages filetés
Les organes d’assemblages filetésjean

Lecture de plan électrique tracteur
Lecture de plan électrique tracteurLecture de plan électrique tracteur
Lecture de plan électrique tracteurjean

Tondeuse white fred+dave
Tondeuse white fred+daveTondeuse white fred+dave
Tondeuse white fred+davejean

Tondeuses toro catherine tremblay
Tondeuses toro catherine tremblayTondeuses toro catherine tremblay
Tondeuses toro catherine tremblayjean

Cub cadet michelgagnon (2)
Cub cadet michelgagnon (2)Cub cadet michelgagnon (2)
Cub cadet michelgagnon (2)jean

Tondeuse honda.ppt cindy
Tondeuse honda.ppt cindyTondeuse honda.ppt cindy
Tondeuse honda.ppt cindyjean

Tondeuse scarl vrai
Tondeuse scarl vraiTondeuse scarl vrai
Tondeuse scarl vraijean

Cub cadet michelgagnon
Cub cadet michelgagnonCub cadet michelgagnon
Cub cadet michelgagnonjean

Tondette
TondetteTondette
Tondettejean


Plus de jean (20)

Électricité et électronique chapitre 2
Électricité et électronique chapitre 2Électricité et électronique chapitre 2
Électricité et électronique chapitre 2

Éectricité et électronique chapitre 1
Éectricité et électronique chapitre 1Éectricité et électronique chapitre 1
Éectricité et électronique chapitre 1

Troubleshooting charge
Troubleshooting chargeTroubleshooting charge
Troubleshooting charge

La batterie d’accumulateur ppt
La batterie d’accumulateur pptLa batterie d’accumulateur ppt
La batterie d’accumulateur ppt

Hydraulique soupapes de sécurité
Hydraulique soupapes de sécuritéHydraulique soupapes de sécurité
Hydraulique soupapes de sécurité

4 hydraulique principes de base
4 hydraulique principes de base4 hydraulique principes de base
4 hydraulique principes de base

2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base

2 hydraulique les leviers
2 hydraulique les leviers2 hydraulique les leviers
2 hydraulique les leviers

1 hydraulique introduction
1 hydraulique introduction1 hydraulique introduction
1 hydraulique introduction

Vérification batterie
Vérification batterieVérification batterie
Vérification batterie

Le vernier
Le vernierLe vernier
Le vernier

Les organes d’assemblages filetés
Les organes d’assemblages filetésLes organes d’assemblages filetés
Les organes d’assemblages filetés

Lecture de plan électrique tracteur
Lecture de plan électrique tracteurLecture de plan électrique tracteur
Lecture de plan électrique tracteur

Tondeuse white fred+dave
Tondeuse white fred+daveTondeuse white fred+dave
Tondeuse white fred+dave

Tondeuses toro catherine tremblay
Tondeuses toro catherine tremblayTondeuses toro catherine tremblay
Tondeuses toro catherine tremblay

Cub cadet michelgagnon (2)
Cub cadet michelgagnon (2)Cub cadet michelgagnon (2)
Cub cadet michelgagnon (2)

Tondeuse honda.ppt cindy
Tondeuse honda.ppt cindyTondeuse honda.ppt cindy
Tondeuse honda.ppt cindy

Tondeuse scarl vrai
Tondeuse scarl vraiTondeuse scarl vrai
Tondeuse scarl vrai

Cub cadet michelgagnon
Cub cadet michelgagnonCub cadet michelgagnon
Cub cadet michelgagnon

Tondette
TondetteTondette
Tondette


Dernier

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf
frizzole

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf
Michel Bruley

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz
Morzadec Cécile

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union

cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptxcours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
AbdessamadAmimi1

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France
Txaruka

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique
mohammadaminejouini


Dernier (7)

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023

cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptxcours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique


Les pièces des moteurs

  • 2.
  • 3.
  • 4. c c c c c c c c c
  • 5. Couronne (calotte) du piston Segment de feu Segment de compression Segment racleur Axe de piston Jupe du piston Circlip d’ axe de piston Arbre de la bielle Roulement de pied de bielle Chapeau de la tête de bielle Boulon de bielle
  • 6.
  • 7. Five Key Properties of a Piston: Sufficient thermal conductivity Low thermal expansion High hot strength High strength to weight ratio High resistance to surface abrasion Read more: Motorsport Zone: Vehicle Design: Piston Design 101 http://motorsportengineering.blogspot.com/2011/04/vehicle-design-piston-design-101.html#ixzz1ZIIRDkJC
  • 8.

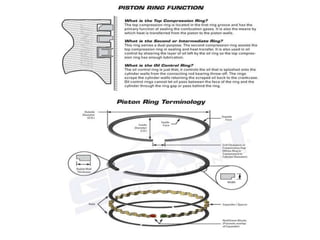

  • 9. 1- Le segment de feu : C'est le segment en contact avec les gaz. Lors de l'explosion, il est plaqué contre le piston (dans sa rainure) et contre le cylindre, ce qui assure l'étanchéité. 2- Le segment de compression d'étanchéité : Il assure l'étanchéité total des gaz en arretant ceux qui seraient passés par l'ouverture du segment de feu.3- Le segment racleur : (Que sur les 4T) Il assure l'étanchéité côté huile, il doit "racler" l'huile des paroies du cylindre et la rejeter dans le carter d'huile.
  • 10. Les segments coupe-feu et de compression ont un sens de montage, leur face supérieure (côté haut du piston, c'est à dire orienté vers la culasse) est marquée d'une lettre (H pour haut, ou bien T ou TOP pour la plupart)
  • 11. Désaxage de l'axe du piston B : 0,475 ± 0,075 mm .
  • 13.
  • 14.
  • 15.
  • 16. Les segments coupe-feu (1) et de compression (2) ont un sens de montage, leur face supérieure (côté haut du piston, c'est à dire orienté vers la culasse) est marquée d'une lettre (H pour haut, ou bien T ou TOP pour la plupart)
  • 17. Segment racleur (3-5) 2 petits segments appelés éléments plats au dessus et au dessous d'un tensioneur (4), qui écarte l'un de l'autre les deux éléments plats).
  • 18.
  • 19. The piston is obviously one of THE key components in any engine; it provides the seal, which enables power to transfer to the crankshaft so an effective design is keyRead more: Motorsport Zone: Vehicle Design: Piston Design 101 http://motorsportengineering.blogspot.com/2011/04/vehicle-design-piston-design-101.html#ixzz1ZIIq3O5V

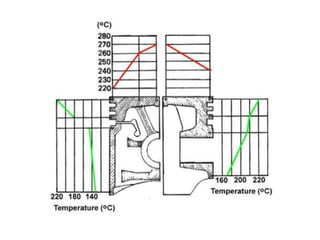

  • 20.
  • 21. Les segments contribuent à lubrifier le haut du piston. En effet, le léger jeu au sein de la gorge du piston fait faire au segment des allers et retours lors des mouvements du piston, ce qui a un effet de pompe et permet à une petite quantité d'huile d'atteindre le haut du piston

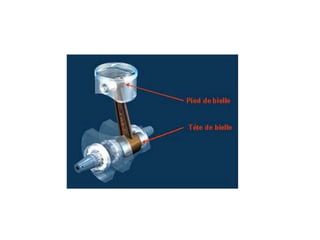

  • 22.
  • 23.
  • 24.

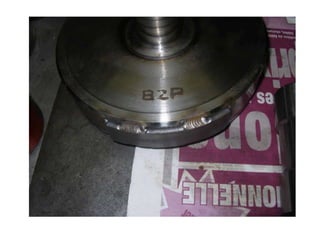

  • 25.

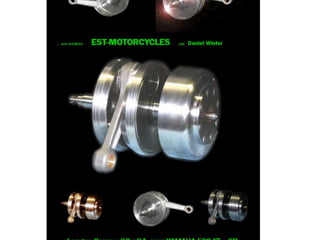

  • 26.
  • 27.
  • 28.

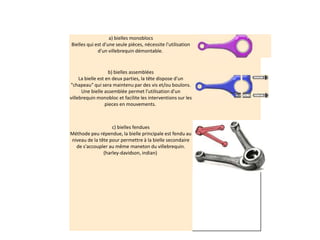

  • 29.

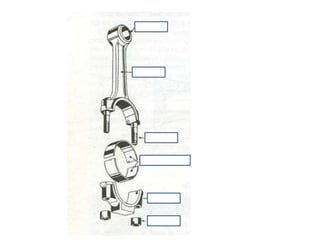

  • 30.

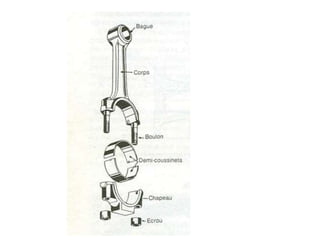

  • 31.
  • 32. Roulements de tête de bielle

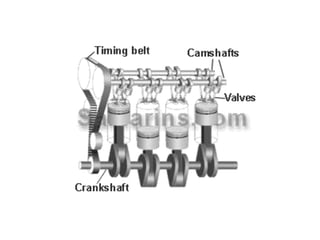

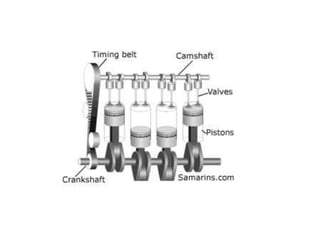

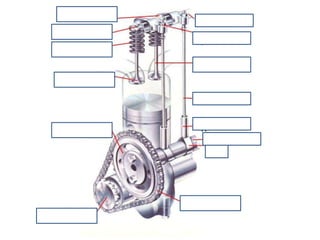

  • 33. Culbuteur Arbre de culbuteurs Endroit pour ajuster les soupapes Réglage du jeu des soupapes Ressort de soupapes Soupape d’échappement Soupape d’admission Tige de culbuteur Poussoir Roue dentée de l’arbre à came Arbre à came Came Chaîne de distribution Vilebrequin
  • 34.
  • 35.
  • 36. Guide de soupape Siege de soupape d’admission Passage des vis de culaçe Orifice de goupille de précision Soupape d’échappement Orifice de bougie d’allumage Passage d’eau Chemin de distribution
  • 37. Guide de soupape Siege de soupape d’admission Passage des vis de culaçe Orifice de goupille de précision Soupape d’échappement Orifice de bougie d’allumage Passage d’eau Chemin de distribution
  • 38. Generally speaking the main tasks of the cylinder head are to:Form the upper part of the combustion chamber. House the valve-train and its lubrication system. House spark-plugs (in a petrol engine) and fuel injection system. Resist combustion loads and allow cooling for valves, spark plugs and ignition. Provide sufficient oil drainage Seal and transfer charge whilst minimizing thermodynamic and breathing losses. Read more: Motorsport Zone: Engine Design 101 http://motorsportengineering.blogspot.com/2011/05/engine-design-101.html#ixzz1ZIaJOx1N
  • 39. Cylinder heads are typically made of cast iron or aluminium, cast iron has the advantage that it is very strong and cheap, aluminium however is more expensive but is very lightweight in comparison. Read more: Motorsport Zone: Engine Design 101 http://motorsportengineering.blogspot.com/2011/05/engine-design-101.html#ixzz1ZIaa3pZQ
