Ce document décrit les consignes de sécurité et les étapes nécessaires pour l'entretien des freins à tambour d'un véhicule. Il souligne l'importance de travailler sur un véhicule surélevé en respectant des mesures de sécurité spécifiques, incluant l'usage d'un extincteur et de matériel de protection. Le texte explique également comment diagnostiquer et changer un kit de frein arrière, en fournissant des recommandations pour le remplacement des pièces.

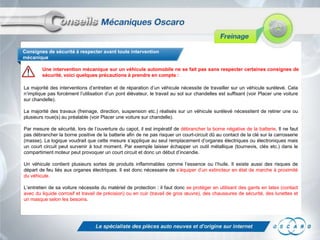

2. Consignes de sécurité à respecter avant toute intervention
mécanique
Une intervention mécanique sur un véhicule automobile ne se fait pas sans respecter certaines consignes de
sécurité, voici quelques précautions à prendre en compte :
La majorité des interventions d’entretien et de réparation d’un véhicule nécessite de travailler sur un véhicule surélevé. Cela
n’implique pas forcément l’utilisation d’un pont élévateur, le travail au sol sur chandelles est suffisant (voir Placer une voiture
sur chandelle).
La majorité des travaux (freinage, direction, suspension etc.) réalisés sur un véhicule surélevé nécessitent de retirer une ou
plusieurs roue(s) au préalable (voir Placer une voiture sur chandelle).
Par mesure de sécurité, lors de l’ouverture du capot, il est impératif de débrancher la borne négative de la batterie. Il ne faut
pas débrancher la borne positive de la batterie afin de ne pas risquer un court-circuit dû au contact de la clé sur la carrosserie
(masse). La logique voudrait que cette mesure s’applique au seul remplacement d’organes électriques ou électroniques mais
un court circuit peut survenir à tout moment. Par exemple laisser échapper un outil métallique (tournevis, clés etc.) dans le
compartiment moteur peut provoquer un court circuit et donc un début d’incendie.
Un véhicule contient plusieurs sortes de produits inflammables comme l’essence ou l’huile. Il existe aussi des risques de
départ de feu liés aux organes électriques. Il est donc nécessaire de s’équiper d’un extincteur en état de marche à proximité
du véhicule.
L’entretien de sa voiture nécessite du matériel de protection : il faut donc se protéger en utilisant des gants en latex (contact
avec du liquide corrosif et travail de précision) ou en cuir (travail de gros œuvre), des chaussures de sécurité, des lunettes et
un masque selon les besoins.

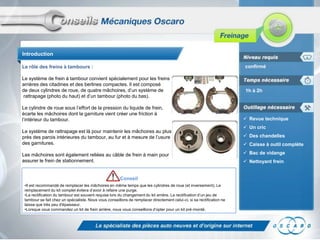

3. Introduction
confirmé
Le rôle des freins à tambours :
Le système de frein à tambour convient spécialement pour les freins
arrières des citadines et des berlines compactes. Il est composé
de deux cylindres de roue, de quatre mâchoires, d’un système de
rattrapage (photo du haut) et d’un tambour (photo du bas).
Le cylindre de roue sous l’effort de la pression du liquide de frein,
écarte les mâchoires dont la garniture vient créer une friction à
l’intérieur du tambour.
Le système de rattrapage est là pour maintenir les mâchoires au plus
près des parois intérieures du tambour, au fur et à mesure de l’usure
des garnitures.
Les mâchoires sont également reliées au câble de frein à main pour
assurer le frein de stationnement.
Conseil
•Il est recommandé de remplacer les mâchoires en même temps que les cylindres de roue (et inversement). Le
remplacement du kit complet évitera d’avoir à refaire une purge.
•La rectification du tambour est souvent requise lors du changement du kit arrière. La rectification d’un jeu de
tambour se fait chez un spécialiste. Nous vous conseillons de remplacer directement celui-ci, si sa rectification ne
laisse que très peu d'épaisseur.
•Lorsque vous commandez un kit de frein arrière, nous vous conseillons d’opter pour un kit pré-monté.
1h à 2h
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

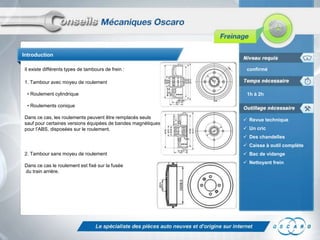

4. Introduction
Il existe différents types de tambours de frein :
confirmé
1. Tambour avec moyeu de roulement
• Roulement cylindrique
1h à 2h
• Roulements conique
Dans ce cas, les roulements peuvent être remplacés seuls
sauf pour certaines versions équipées de bandes magnétiques
pour l’ABS, disposées sur le roulement.
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
2. Tambour sans moyeu de roulement
Dans ce cas le roulement est fixé sur la fusée
du train arrière.
 Bac de vidange
 Nettoyant frein

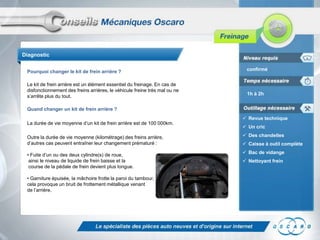

5. Diagnostic
Pourquoi changer le kit de frein arrière ?
Le kit de frein arrière est un élément essentiel du freinage. En cas de
disfonctionnement des freins arrières, le véhicule freine très mal ou ne
s’arrête plus du tout.
confirmé
1h à 2h
Quand changer un kit de frein arrière ?
La durée de vie moyenne d’un kit de frein arrière est de 100 000km.
Outre la durée de vie moyenne (kilométrage) des freins arrière,
d’autres cas peuvent entraîner leur changement prématuré :
• Fuite d’un ou des deux cylindre(s) de roue,
ainsi le niveau de liquide de frein baisse et la
course de la pédale de frein devient plus longue.
• Garniture épuisée, la mâchoire frotte la paroi du tambour,
cela provoque un bruit de frottement métallique venant
de l’arrière.
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

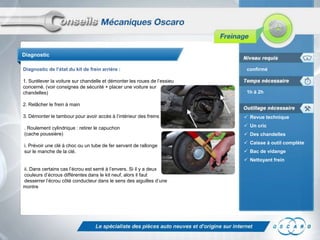

6. Diagnostic
Diagnostic de l’état du kit de frein arrière :
confirmé
1. Surélever la voiture sur chandelle et démonter les roues de l’essieu
concerné. (voir consignes de sécurité + placer une voiture sur
chandelles)
1h à 2h
2. Relâcher le frein à main
3. Démonter le tambour pour avoir accès à l’intérieur des freins
. Roulement cylindrique : retirer le capuchon
(cache poussière)
i. Prévoir une clé à choc ou un tube de fer servant de rallonge
sur le manche de la clé.
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein
ii. Dans certains cas l’écrou est serré à l’envers. Si il y a deux
couleurs d’écrous différentes dans le kit neuf, alors il faut
desserrer l’écrou côté conducteur dans le sens des aiguilles d’une
montre

7. Diagnostic
confirmé
• Roulement conique : retirer le capuchon
(cache poussière) du tambour et retirer la
goupille qui maintient l’écrou d’ajustage
des roulements
• Sans roulement : dévisser ou déclipser directement
le tambour du moyeu
1h à 2h
 Revue technique
 Un cric
• Dans les trois cas, si l’usure du tambour est trop importante, une
bordure se crée et les mâchoires fixées sur les fusées retiennent le
tambour. C’est pourquoi il est obligatoire de relâcher le système de
rattrapage des mâchoires. Pour cela se référer à la revue technique du
véhicule.
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

8. Diagnostic
4. Trois vérifications :
• A l’aide d’un tournevis, écarter légèrement
le soufflet du cylindre de roue pour repérer
une éventuelle fuite du liquide de frein.
• Mesurer l’épaisseur de la garniture de la mâchoire ;
en dessous de 2mm elles sont à remplacer.
confirmé
1h à 2h
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
• Mesurer à l’aide d’un pied à coulisse tambour le
diamètre intérieur du tambour. Si la mesure relevée a
augmenté de plus de 2mm par rapport à la cote initiale,
alors ils sont à changer. La cote d’usure maximale
est indiquée sur le tambour, dans la revue technique
ou sur la fiche technique de la pièce sur Oscaro.com.
 Nettoyant frein

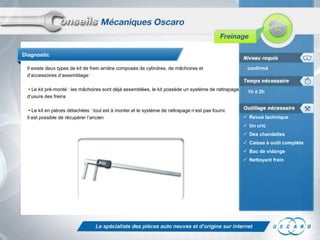

9. Diagnostic
Il existe deux types de kit de frein arrière composés de cylindres, de mâchoires et
d’accessoires d’assemblage:
• Le kit pré-monté : les mâchoires sont déjà assemblées, le kit possède un système de rattrapage
d’usure des freins
• Le kit en pièces détachées : tout est à monter et le système de rattrapage n’est pas fourni.
Il est possible de récupérer l’ancien
confirmé
1h à 2h
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

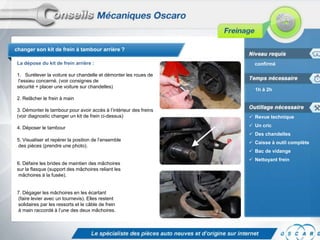

10. changer son kit de frein à tambour arrière ?
La dépose du kit de frein arrière :
1. Surélever la voiture sur chandelle et démonter les roues de
l’essieu concerné. (voir consignes de
sécurité + placer une voiture sur chandelles)
confirmé
1h à 2h
2. Relâcher le frein à main
3. Démonter le tambour pour avoir accès à l’intérieur des freins
(voir diagnostic changer un kit de frein ci-dessus)
 Revue technique
4. Déposer le tambour
 Un cric
 Des chandelles
5. Visualiser et repérer la position de l’ensemble
des pièces (prendre une photo).
6. Défaire les brides de maintien des mâchoires
sur la flasque (support des mâchoires reliant les
mâchoires à la fusée).
7. Dégager les mâchoires en les écartant
(faire levier avec un tournevis). Elles restent
solidaires par les ressorts et le câble de frein
à main raccordé à l’une des deux mâchoires.
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

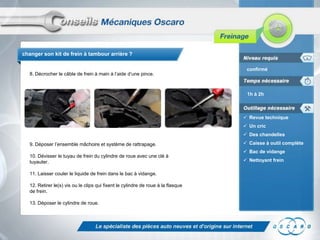

11. changer son kit de frein à tambour arrière ?
8. Décrocher le câble de frein à main à l’aide d’une pince.
confirmé
1h à 2h
 Revue technique
 Un cric
 Des chandelles
9. Déposer l’ensemble mâchoire et système de rattrapage.
10. Dévisser le tuyau de frein du cylindre de roue avec une clé à
tuyauter.
11. Laisser couler le liquide de frein dans le bac à vidange.
12. Retirer le(s) vis ou le clips qui fixent le cylindre de roue à la flasque
de frein.
13. Déposer le cylindre de roue.
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

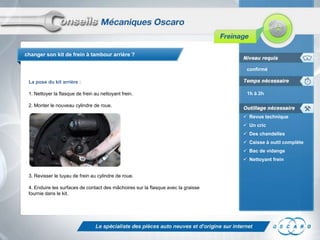

12. changer son kit de frein à tambour arrière ?
confirmé
La pose du kit arrière :
1. Nettoyer la flasque de frein au nettoyant frein.
1h à 2h
2. Monter le nouveau cylindre de roue.
 Revue technique
 Un cric
 Des chandelles
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein
3. Revisser le tuyau de frein au cylindre de roue.
4. Enduire les surfaces de contact des mâchoires sur la flasque avec la graisse
fournie dans le kit.

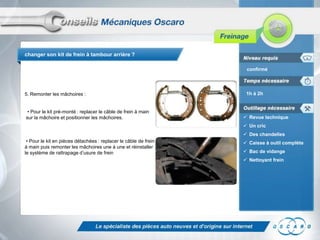

13. changer son kit de frein à tambour arrière ?
confirmé
5. Remonter les mâchoires :
• Pour le kit pré-monté : replacer le câble de frein à main
sur la mâchoire et positionner les mâchoires.
1h à 2h
 Revue technique
 Un cric
 Des chandelles
• Pour le kit en pièces détachées : replacer le câble de frein
à main puis remonter les mâchoires une à une et réinstaller
le système de rattrapage d’usure de frein
 Caisse à outil complète
 Bac de vidange
 Nettoyant frein

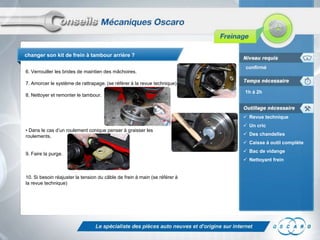

14. changer son kit de frein à tambour arrière ?
6. Verrouiller les brides de maintien des mâchoires.
confirmé
7. Amorcer le système de rattrapage. (se référer à la revue technique)
8. Nettoyer et remonter le tambour.
1h à 2h
 Revue technique
• Dans le cas d’un roulement conique penser à graisser les
roulements.
 Un cric
 Des chandelles
 Caisse à outil complète
9. Faire la purge.
 Bac de vidange
 Nettoyant frein
10. Si besoin réajuster la tension du câble de frein à main (se référer à
la revue technique)
