1. hydraulique Les leviers

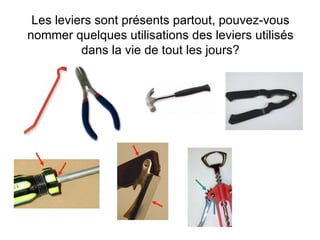

2. Les leviers sont présents partout, pouvez-vous nommer quelques utilisations des leviers utilisés dans la vie de tout les jours?

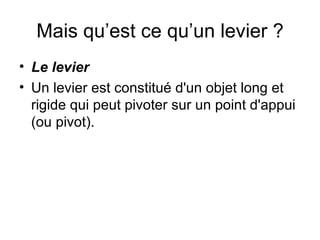

3. Mais qu’est ce qu’un levier ? Le levier Un levier est constitué d'un objet long et rigide qui peut pivoter sur un point d'appui (ou pivot).

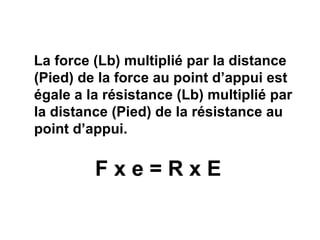

4. La force (Lb) multiplié par la distance (Pied) de la force au point d’appui est égale a la résistance (Lb) multiplié par la distance (Pied) de la résistance au point d’appui. F x e = R x E

6. Pour avoir un levier on a besoin de quoi? A Un point d’appui Un levier Une Force ( F ) Une résistance ( R ) e E Fxe=RxE

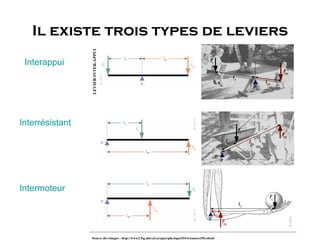

7. Il existe trois types de leviers Interappui Interrésistant Intermoteur

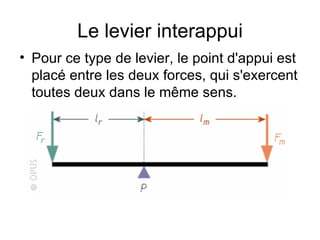

8. Le levier interappui Pour ce type de levier, le point d'appui est placé entre les deux forces, qui s'exercent toutes deux dans le même sens.

9. Le levier interappui Pour ce type de levier, le point d'appui est placé entre les deux forces, qui s'exercent toutes deux dans le même sens.

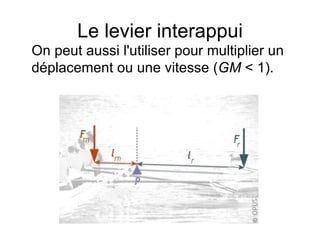

10. Le levier interappui On peut aussi l'utiliser pour multiplier un déplacement ou une vitesse ( GM < 1).

11. Le levier inter-appui On utilise généralement ce type de levier pour multiplier une force motrice ( GM > 1).

12. Le levier interappui

13. Le levier interrésistant Pour ce type de levier, la force résistante est appliquée entre la force motrice et le point d'appui du levier. Les deux forces sont alors de sens opposés.

14. Le levier interrésistant Pour ce type de levier, la force résistante est appliquée entre la force motrice et le point d'appui du levier. Les deux forces sont alors de sens opposés.

15. Le levier interrésistant Pour ce type de levier, la force résistante est appliquée entre la force motrice et le point d'appui du levier. Les deux forces sont alors de sens opposés.

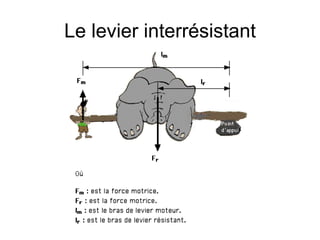

16. Le levier interrésistant

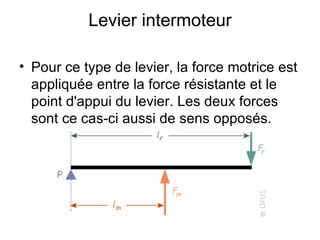

17. Levier intermoteur Pour ce type de levier, la force motrice est appliquée entre la force résistante et le point d'appui du levier. Les deux forces sont ce cas-ci aussi de sens opposés.

18. Levier intermoteur Pour ce type de levier, la force motrice est appliquée entre la force résistante et le point d'appui du levier. Les deux forces sont ce cas-ci aussi de sens opposés.

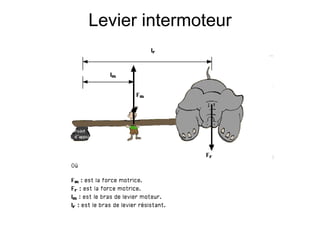

19. Levier intermoteur

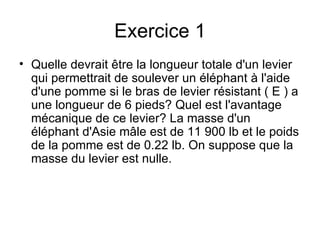

20. Exercice 1 Quelle devrait être la longueur totale d'un levier qui permettrait de soulever un éléphant à l'aide d'une pomme si le bras de levier résistant ( E ) a une longueur de 6 pieds? Quel est l'avantage mécanique de ce levier? La masse d'un éléphant d'Asie mâle est de 11 900 lb et le poids de la pomme est de 0.22 lb. On suppose que la masse du levier est nulle.

21. R = 11900 Lb E = 6 Pieds F= 0.22Lb E = ? F x e = R x E 0.22 x ? = 11900 x 6 11 900 x 6 = 71 400 0.22 e = 324 545. 45 Pieds
