Les organes d’assemblages filetés

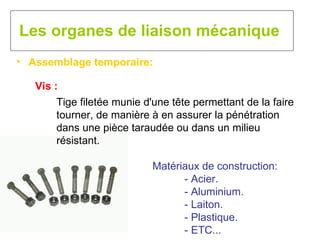

Les organes de liaison mécanique ,[object Object],Vis : Tige filetée munie d'une tête permettant de la faire tourner, de manière à en assurer la pénétration dans une pièce taraudée ou dans un milieu résistant. Matériaux de construction: - Acier. - Aluminium. - Laiton. - Plastique. - ETC...
Les organes de liaison mécanique ,[object Object],Vis : On les différentie selon: Les usages, Les formes de tête,   Les dimensions, La résistance des filets, La position des filets, La classe de tolérance.

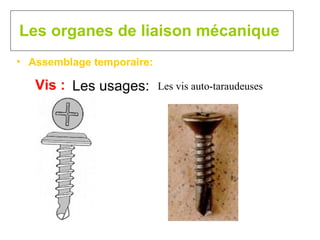

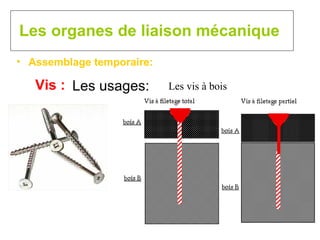

Les organes de liaison mécanique ,[object Object],Vis : Les usages: Les vis à bois

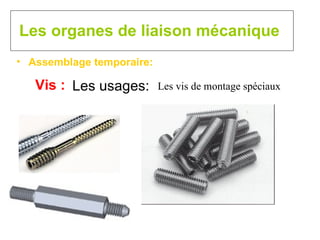

Les organes de liaison mécanique ,[object Object],Vis : Les usages: Les vis de montage spéciaux
Les organes de liaison mécanique ,[object Object],Vis : Les usages: Les vis auto-taraudeuses

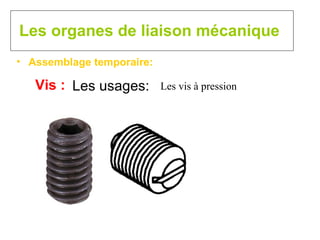

Les organes de liaison mécanique ,[object Object],Vis : Les usages: Les vis et boulons mécanique (192.9 lbs) nut and bolt

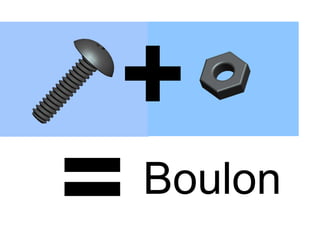

+ = Boulon
Les organes de liaison mécanique ,[object Object],Vis : Les usages: Les vis à pression

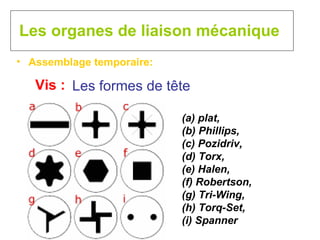

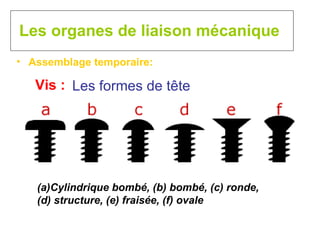

Les organes de liaison mécanique ,[object Object],Vis : Les formes de tête (a) plat,  (b) Phillips, (c) Pozidriv,  (d) Torx,  (e) Halen, (f) Robertson,  (g) Tri-Wing, (h) Torq-Set, (i) Spanner
Les organes de liaison mécanique ,[object Object],Vis : Les formes de tête ,[object Object],[object Object]

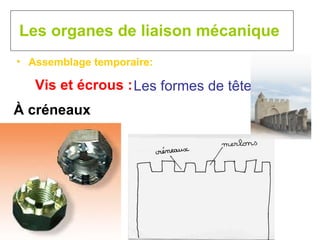

Les organes de liaison mécanique ,[object Object],Vis et écrous : Les formes de tête À créneaux

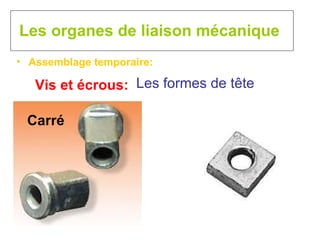

Les organes de liaison mécanique ,[object Object],Vis et écrous: Les formes de tête Carré
Les organes de liaison mécanique ,[object Object],Vis et écrous: Les formes de tête Hexagonal Hexagonal à embase

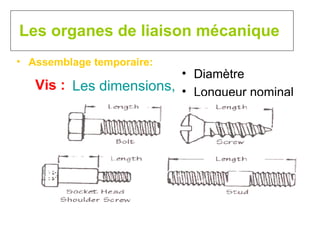

Les organes de liaison mécanique ,[object Object],Vis : Les dimensions, ,[object Object],[object Object]

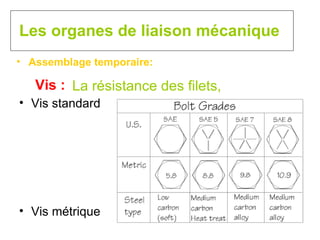

Les organes de liaison mécanique ,[object Object],Vis : La résistance des filets, ,[object Object],[object Object]

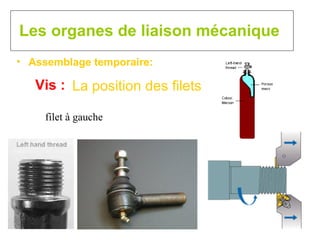

Les organes de liaison mécanique ,[object Object],Vis : La position des filets filet à gauche

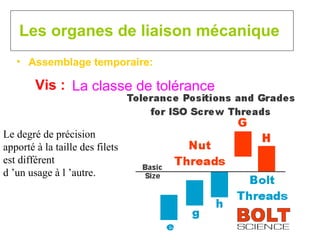

Les organes de liaison mécanique ,[object Object],Vis : La classe de tolérance Le degré de précision apporté à la taille des filets est différent d ’un usage à l ’autre.

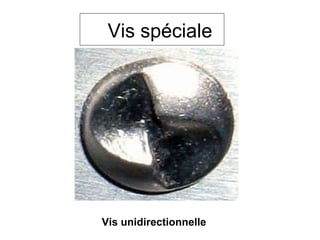

Vis spéciale Vis unidirectionnelle

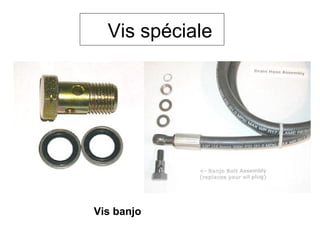

Vis spéciale Vis banjo

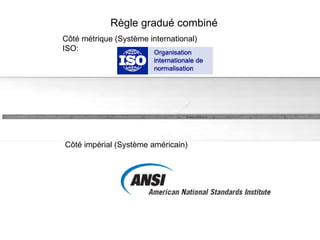

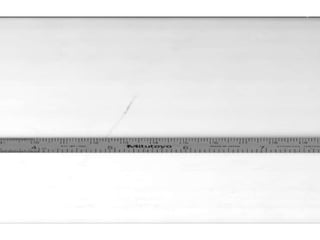

Règle gradué combiné Côté métrique (Système international) ISO: Côté impérial (Système américain)
